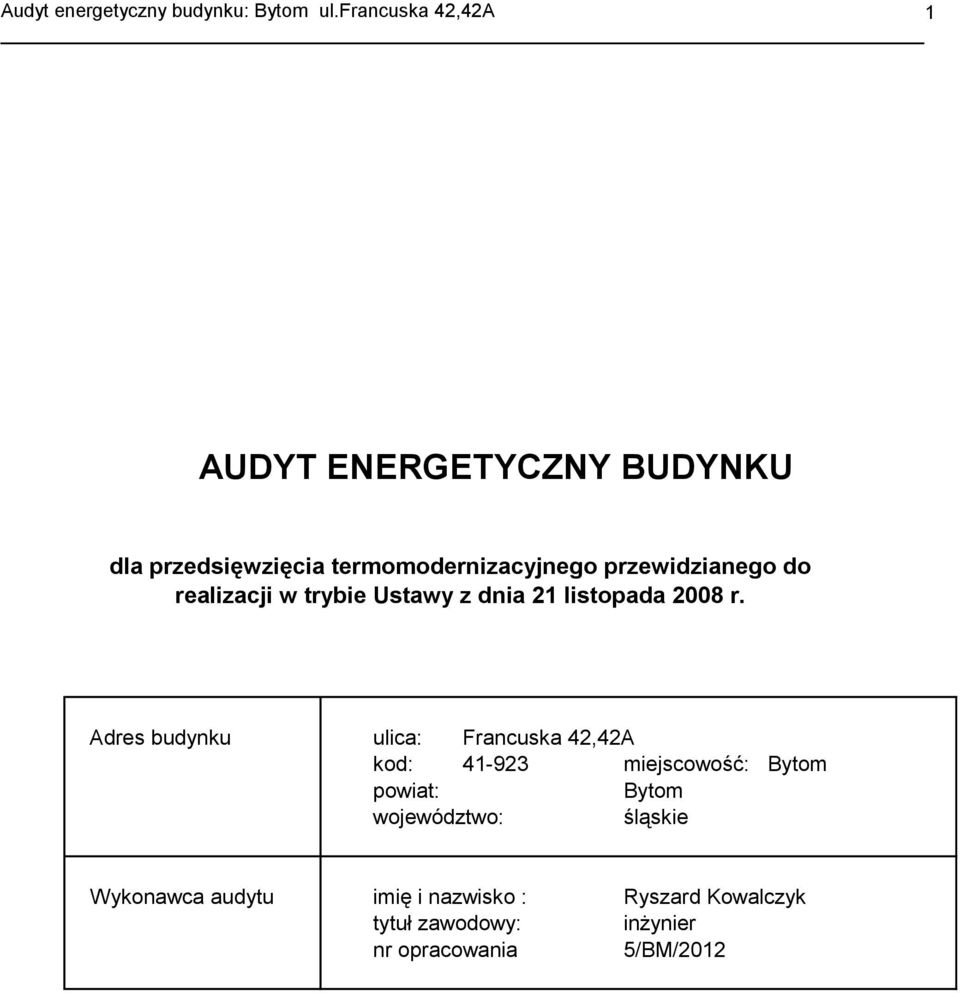

1 1 AUDYT ENERGETYCZNY BUDYNKU dla przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji w trybie Ustawy z dnia 21 listopada 2008 r. Adres budynku ulica: Francuska 42,42A kod: miejscowość: Bytom powiat: Bytom województwo: śląskie Wykonawca audytu imię i nazwisko : Ryszard Kowalczyk tytuł zawodowy: inżynier nr opracowania 5/BM/2012

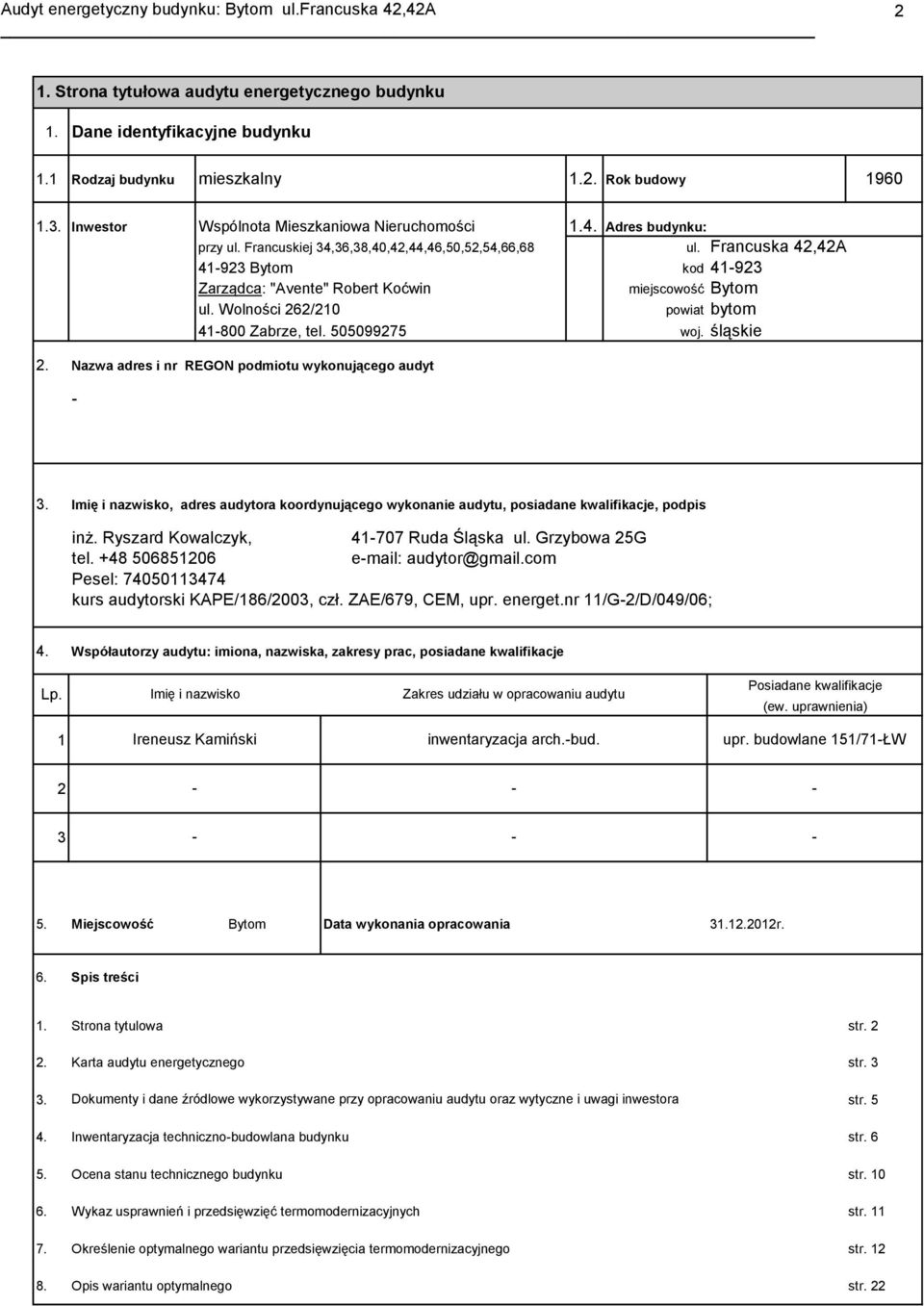

2 2 1. Strona tytułowa audytu energetycznego budynku 1. Dane identyfikacyjne budynku 1.1 Rodzaj budynku mieszkalny 1.2. Rok budowy Inwestor Wspólnota Mieszkaniowa Nieruchomości 1.4. Adres budynku: przy ul. Francuskiej 34,36,38,40,42,44,46,50,52,54,66, Bytom Zarządca: "Avente" Robert Koćwin ul. Francuska 42,42A kod miejscowość Bytom ul. Wolności 262/ Zabrze, tel powiat bytom woj. śląskie 2. Nazwa adres i nr REGON podmiotu wykonującego audyt - 3. Imię i nazwisko, adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis inż. Ryszard Kowalczyk, Ruda Śląska ul. Grzybowa 25G tel audytor@gmail.com Pesel: kurs audytorski KAPE/186/2003, czł. ZAE/679, CEM, upr. energet.nr 11/G-2/D/049/06; 4. Współautorzy audytu: imiona, nazwiska, zakresy prac, posiadane kwalifikacje Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu Posiadane kwalifikacje (ew. uprawnienia) 1 Ireneusz Kamiński inwentaryzacja arch.-bud. upr. budowlane 151/71-ŁW Miejscowość Bytom Data wykonania opracowania r. 6. Spis treści 1. Strona tytulowa str Karta audytu energetycznego str Dokumenty i dane źródlowe wykorzystywane przy opracowaniu audytu oraz wytyczne i uwagi inwestora str Inwentaryzacja techniczno-budowlana budynku str Ocena stanu technicznego budynku str Wykaz usprawnień i przedsięwzięć termomodernizacyjnych str Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego str Opis wariantu optymalnego str. 22

3 3 2. Karta audytu energetycznego budynku *) Dane ogólne 1. Konstrukcja/technologia budynku 2. Liczba kondygnacji 3. Kubatura części ogrzewanej [m 3 ] 4. Powierzchnia netto budynku [m 2 ] 5. Powierzchnia użytkowa części mieszkalnej [m 2 ] 6. Powierzchnia użytkowa lokali użytkowych oraz innych pomieszczeń niemieszkalnych [m 2 ] 7. Liczba lokali mieszkalnych 8. Liczba osób użytkujących budynek 9. Sposób przygotowania ciepłej wody 10. Rodzaj systemu ogrzewania budynku tradycyjna , ,70 875, centralnie z sieci miejskiej miejska sieć ciepłownicza 11. Współczynnik kształtu A/V [l/m] 12. Inne dane charakteryzujace budynek 2. Współczynniki przenikania ciepła przez przegrody budowlane Stan przed termomodernizacją Stan po termomodernizacji [W/m 2 K] 1. Ściany zewnętrzne 1,428 0, Stropodach 1,282 0, Strop nad piwnicami 0,776 0, Okna (lokatorskie) 2,6/1,3 2,6/1,3 5. Okna (klatka schodowa) 1,3 1,3 6. Drzwi 1,8 1,8 7. Inne Sprawności składowe systemu grzewczego 1. Sprawność wytwarzania 0,99 0,99 2. Sprawność przesyłania 0,92 0,92 3. Sprawność regulacji i wykorzystania 0,97 0,99 4. Sprawność akumulacji 1,00 1,00 5. Uwzględnienie przerwy na ogrzewanie w okresie tygodnia 1,00 1,00 6. Uwzględnienie przerw na ogrzewanie w ciągu doby 0,95 0,95 4. Charakterystyka systemu wentylacji 1. Rodzaj wentylacji (naturalna, mechaniczna) naturalna naturalna 2. Sposób doprowadzenia i odprowadzenia powietrza okna/kanały okna/kanały 3. Strumień powietrza wentylacyjnego [normatywny] [m 3 /h] Liczba wymian [l/h] 1,0 1,0 5. Charakterystyka energetyczna budynku 1. Obliczeniowa moc cieplna systemu grzewczego [kw] 102,64 49,02 Obliczeniowa moc cieplna na przygotowanie ciepłej wody 2. użytkowej [kw] Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez 3. uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z 4. uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Obliczeniowe zużycie energii do przygotowania ciepłej wody 5. użytkowej [GJ/rok] 6. Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i na przygotowanie cwu (służące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok]# 22,42 22,42 759,86 343,49 817,52 361,77 119,98 119,98 786,81 - # co + cwu 119, ,87 -

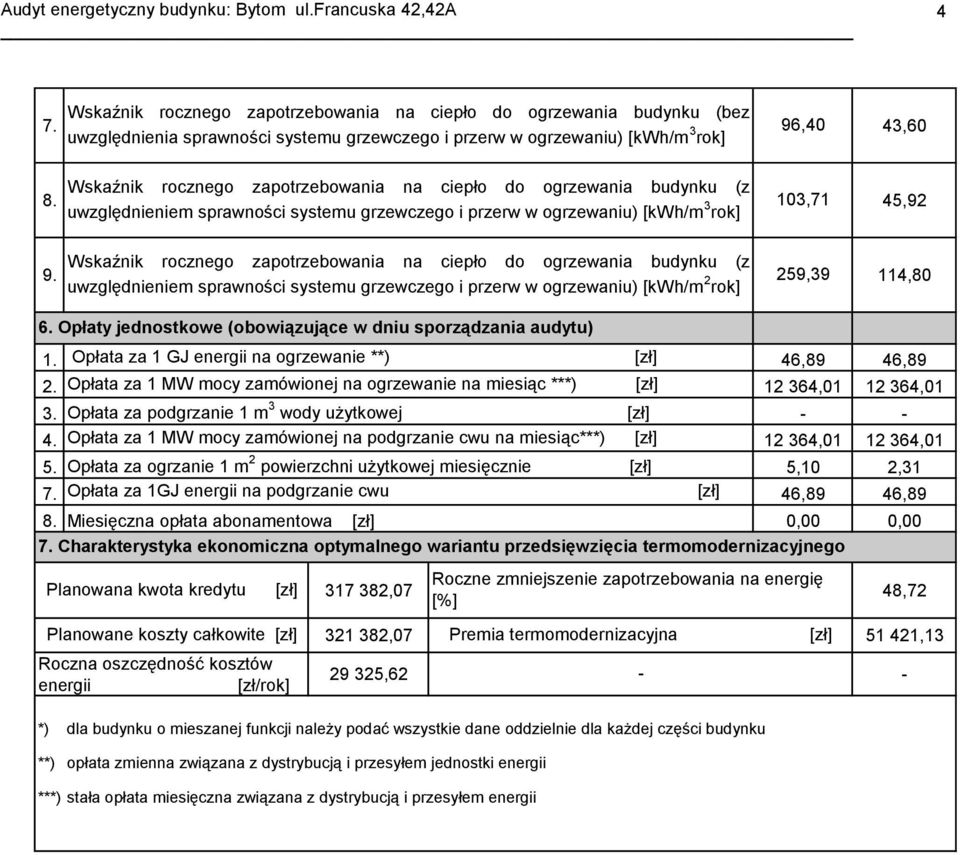

4 4 7. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/m 3 rok] 96,40 43,60 8. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/m 3 rok] 103,71 45,92 9. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/m 2 rok] 259,39 114,80 6. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) 1. Opłata za 1 GJ energii na ogrzewanie **) [zł] 46,89 46,89 2. Opłata za 1 MW mocy zamówionej na ogrzewanie na miesiąc ***) [zł] , ,01 3. Opłata za podgrzanie 1 m 3 wody użytkowej [zł] Opłata za 1 MW mocy zamówionej na podgrzanie cwu na miesiąc***) [zł] , ,01 5. Opłata za ogrzanie 1 m 2 powierzchni użytkowej miesięcznie [zł] 5,10 2,31 7. Opłata za 1GJ energii na podgrzanie cwu [zł] 46,89 46,89 8. Miesięczna opłata abonamentowa [zł] 0,00 0,00 7. Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu [zł] ,07 Roczne zmniejszenie zapotrzebowania na energię [%] 48,72 Planowane koszty całkowite [zł] Roczna oszczędność kosztów energii [zł/rok] ,07 Premia termomodernizacyjna [zł] , , *) dla budynku o mieszanej funkcji należy podać wszystkie dane oddzielnie dla każdej części budynku **) opłata zmienna związana z dystrybucją i przesyłem jednostki energii ***) stała opłata miesięczna związana z dystrybucją i przesyłem energii

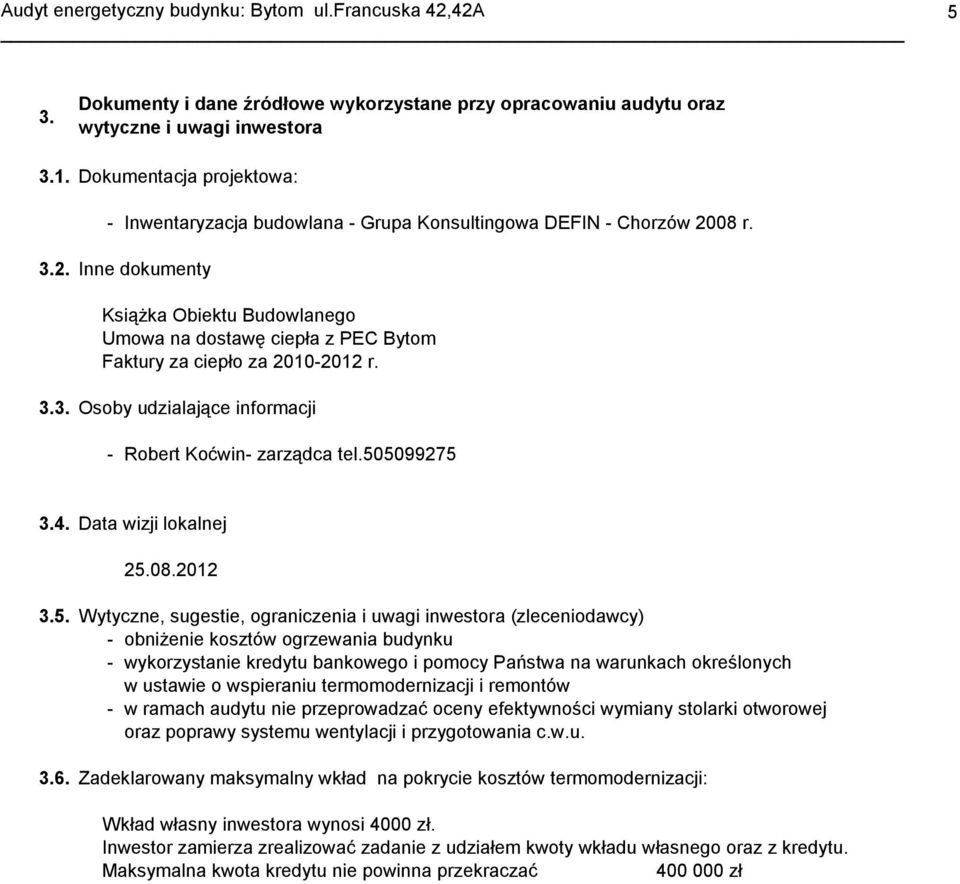

5 5 3. Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora 3.1. Dokumentacja projektowa: - Inwentaryzacja budowlana - Grupa Konsultingowa DEFIN - Chorzów 2008 r Inne dokumenty Książka Obiektu Budowlanego Umowa na dostawę ciepła z PEC Bytom Faktury za ciepło za r Osoby udzialające informacji - Robert Koćwin- zarządca tel Data wizji lokalnej Wytyczne, sugestie, ograniczenia i uwagi inwestora (zleceniodawcy) - obniżenie kosztów ogrzewania budynku - wykorzystanie kredytu bankowego i pomocy Państwa na warunkach określonych w ustawie o wspieraniu termomodernizacji i remontów - w ramach audytu nie przeprowadzać oceny efektywności wymiany stolarki otworowej oraz poprawy systemu wentylacji i przygotowania c.w.u Zadeklarowany maksymalny wkład na pokrycie kosztów termomodernizacji: Wkład własny inwestora wynosi 4000 zł. 0 zł Inwestor zamierza zrealizować zadanie z udziałem kwoty wkładu własnego oraz z kredytu. Maksymalna kwota kredytu nie powinna przekraczać zł

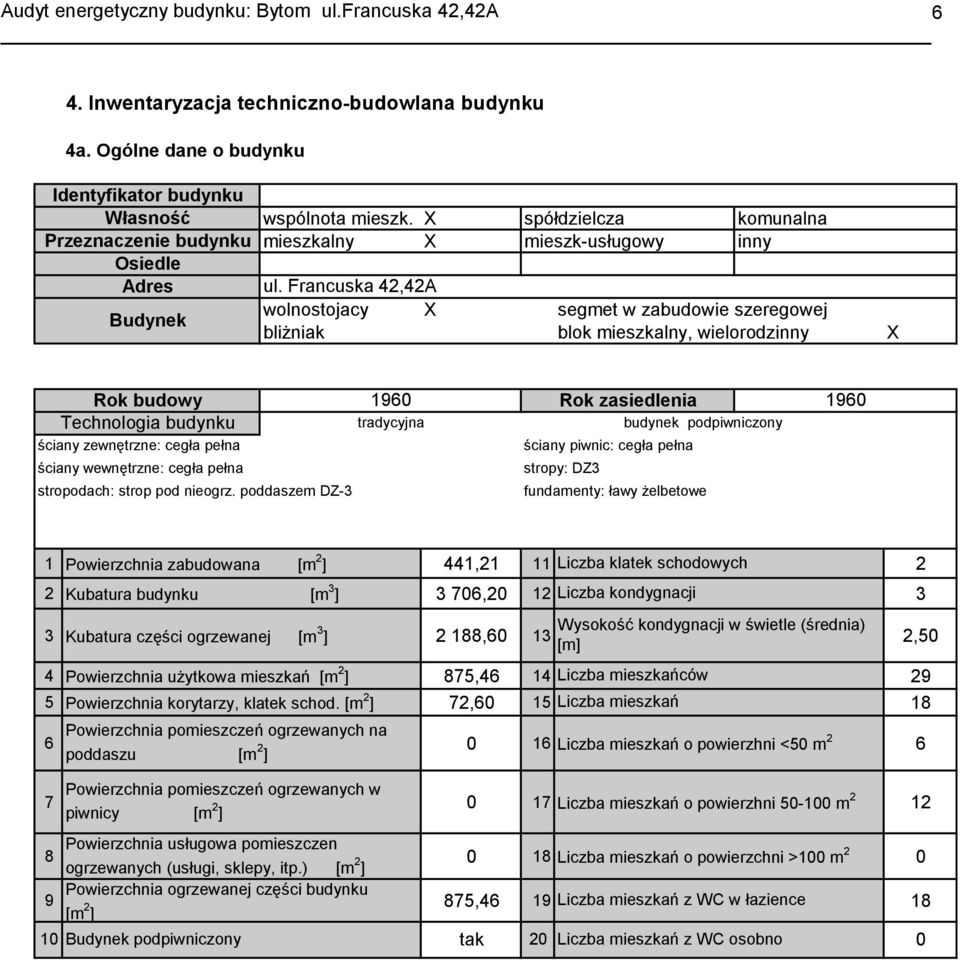

6 6 4. Inwentaryzacja techniczno-budowlana budynku 4a. Ogólne dane o budynku Identyfikator budynku Własność Przeznaczenie budynku Osiedle Adres Budynek wspólnota mieszk. X spółdzielcza komunalna mieszkalny X mieszk-usługowy inny ul. Francuska 42,42A wolnostojacy X segmet w zabudowie szeregowej bliżniak blok mieszkalny, wielorodzinny X Rok budowy Technologia budynku ściany zewnętrzne: cegła pełna ściany wewnętrzne: cegła pełna stropodach: strop pod nieogrz. poddaszem DZ tradycyjna Rok zasiedlenia budynek podpiwniczony ściany piwnic: cegła pełna stropy: DZ3 fundamenty: ławy żelbetowe Powierzchnia zabudowana [m 2 ] 441,21 11 Liczba klatek schodowych 2 2 Kubatura budynku [m 3 ] 3 706,20 12 Liczba kondygnacji 3 3 Kubatura części ogrzewanej [m 3 ] 2 188,60 Wysokość kondygnacji w świetle (średnia) 13 [m] 2,50 4 Powierzchnia użytkowa mieszkań [m 2 ] 875,46 14 Liczba mieszkańców 29 5 Powierzchnia korytarzy, klatek schod. [m 2 ] 72,60 15 Liczba mieszkań 18 6 Powierzchnia pomieszczeń ogrzewanych na poddaszu [m 2 ] 0 16 Liczba mieszkań o powierzhni <50 m Powierzchnia pomieszczeń ogrzewanych w piwnicy [m 2 ] 0 17 Liczba mieszkań o powierzhni m Powierzchnia usługowa pomieszczen ogrzewanych (usługi, sklepy, itp.) [m 2 ] 0 18 Liczba mieszkań o powierzchni >100 m Powierzchnia ogrzewanej części budynku [m 2 ] 875,46 19 Liczba mieszkań z WC w łazience Budynek podpiwniczony tak 20 Liczba mieszkań z WC osobno 0 1) wg PN-70/B Powierzchnia budynków.podział, określenia i zasady obmiaru 2) wg PN-69/B Kubatura budynków. Zasady obliczania.

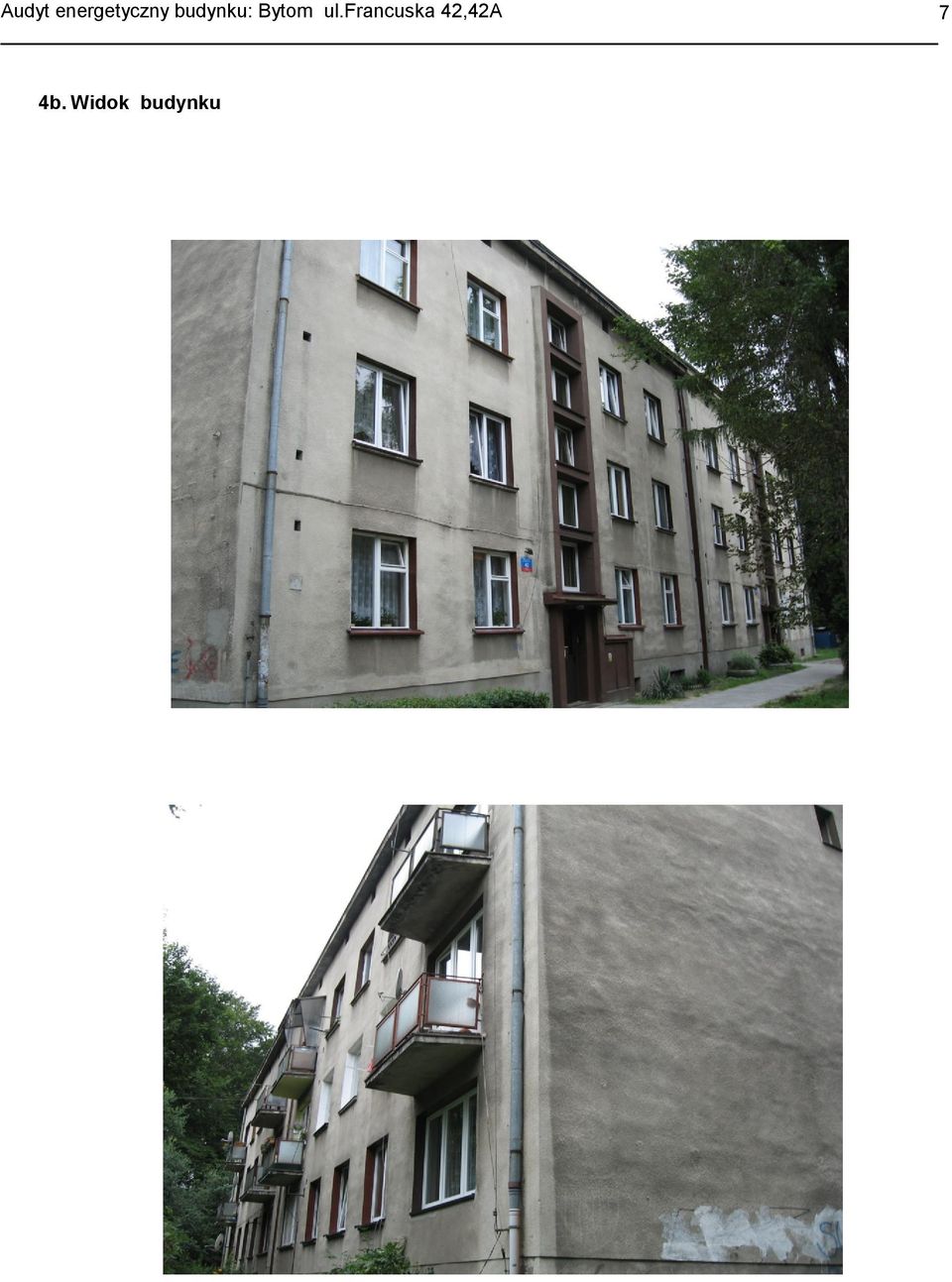

7 7 4b. Widok budynku

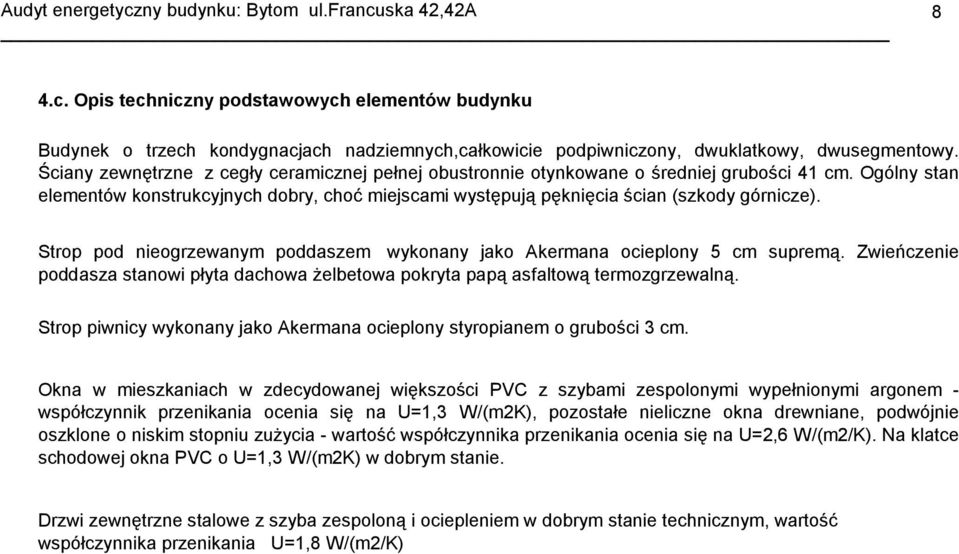

8 8 4.c. Opis techniczny podstawowych elementów budynku Budynek o trzech kondygnacjach nadziemnych,całkowicie podpiwniczony, dwuklatkowy, dwusegmentowy. Ściany zewnętrzne z cegły ceramicznej pełnej obustronnie otynkowane o średniej grubości 41 cm. Ogólny stan elementów konstrukcyjnych dobry, choć miejscami występują pęknięcia ścian (szkody górnicze). Strop pod nieogrzewanym poddaszem wykonany jako Akermana ocieplony 5 cm supremą. Zwieńczenie poddasza stanowi płyta dachowa żelbetowa pokryta papą asfaltową termozgrzewalną. Strop piwnicy wykonany jako Akermana ocieplony styropianem o grubości 3 cm. Okna w mieszkaniach w zdecydowanej większości PVC z szybami zespolonymi wypełnionymi argonem - współczynnik przenikania ocenia się na U=1,3 W/(m2K), pozostałe nieliczne okna drewniane, podwójnie oszklone o niskim stopniu zużycia - wartość współczynnika przenikania ocenia się na U=2,6 W/(m2/K). Na klatce schodowej okna PVC o U=1,3 W/(m2K) w dobrym stanie. Drzwi zewnętrzne stalowe z szyba zespoloną i ociepleniem w dobrym stanie technicznym, wartość współczynnika przenikania U=1,8 W/(m2/K)

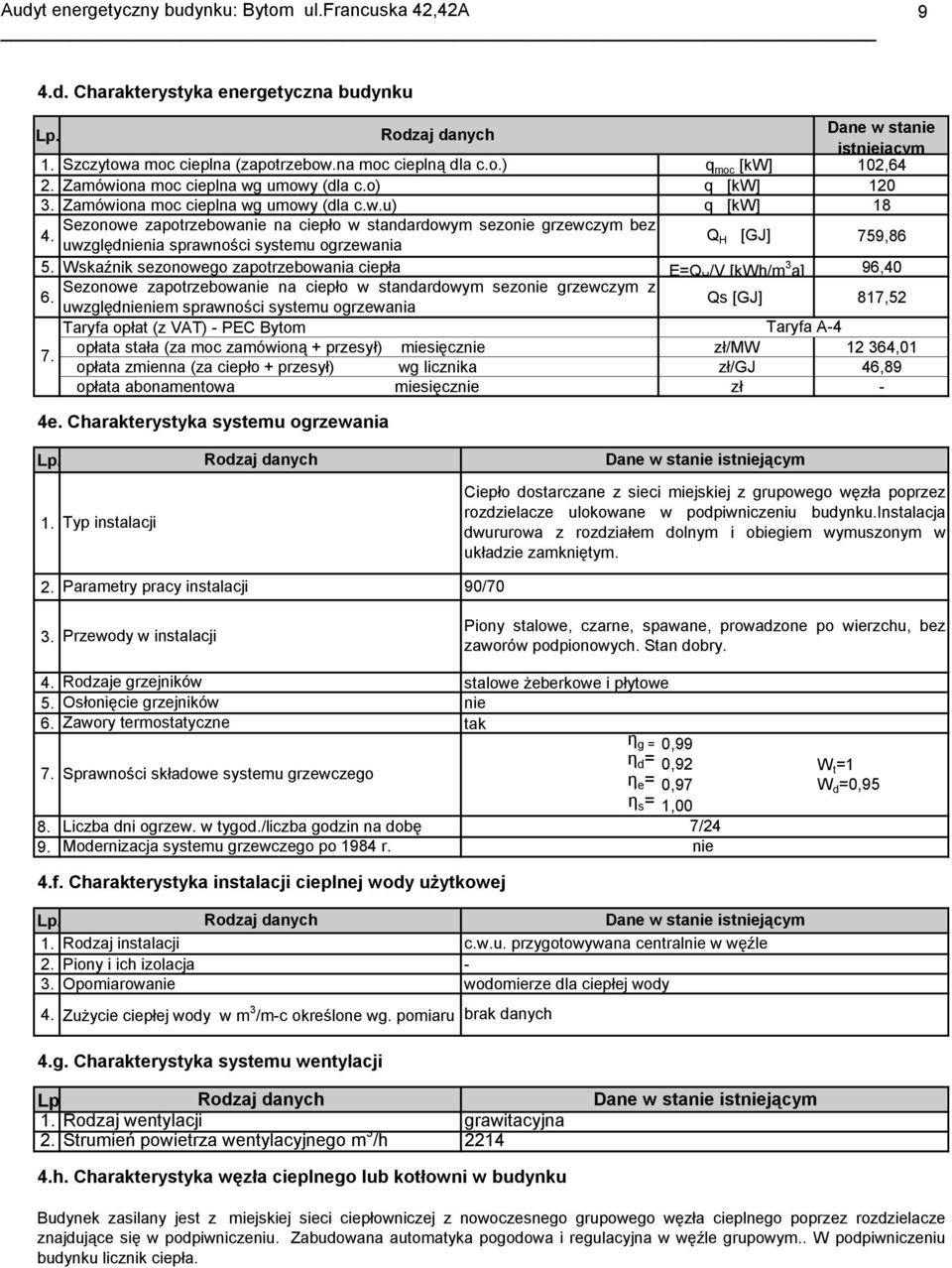

9 9 4.d. Charakterystyka energetyczna budynku Lp. Rodzaj danych Dane w stanie istniejącym 1. Szczytowa moc cieplna (zapotrzebow.na moc cieplną dla c.o.) q moc [kw] 102,64 2. Zamówiona moc cieplna wg umowy (dla c.o) q [kw] Zamówiona moc cieplna wg umowy (dla c.w.u) q [kw] 18 Sezonowe zapotrzebowanie na ciepło w standardowym sezonie grzewczym bez 4. uwzględnienia sprawności systemu ogrzewania Q H [GJ] 759,86 5. Wskaźnik sezonowego zapotrzebowania ciepła E=Q H /V [kwh/m 3 a] 96,40 6. Sezonowe zapotrzebowanie na ciepło w standardowym sezonie grzewczym z uwzględnieniem sprawności systemu ogrzewania Qs [GJ] 817,52 Taryfa opłat (z VAT) - PEC Bytom Taryfa A-4 7. opłata stała (za moc zamówioną + przesył) miesięcznie zł/mw ,01 opłata zmienna (za ciepło + przesył) wg licznika zł/gj 46,89 opłata abonamentowa miesięcznie zł - 4e. Charakterystyka systemu ogrzewania Lp. Rodzaj danych Dane w stanie istniejącym Typ instalacji Parametry pracy instalacji Przewody w instalacji Ciepło dostarczane z sieci miejskiej z grupowego węzła poprzez rozdzielacze ulokowane w podpiwniczeniu budynku.instalacja dwururowa z rozdziałem dolnym i obiegiem wymuszonym w układzie zamkniętym. 90/70 Piony stalowe, czarne, spawane, prowadzone po wierzchu, bez zaworów podpionowych. Stan dobry Rodzaje grzejników Osłonięcie grzejników stalowe żeberkowe i płytowe nie 6. Zawory termostatyczne 7. Sprawności składowe systemu grzewczego tak η g = 0,99 η d = 0,92 Wt =1 η e = 0,97 Wd =0,95 η s = 1, Liczba dni ogrzew. w tygod./liczba godzin na dobę Modernizacja systemu grzewczego po 1984 r. 7/24 nie 4.f. Charakterystyka instalacji cieplnej wody użytkowej Lp Rodzaj danych Dane w stanie istniejącym Rodzaj instalacji c.w.u. przygotowywana centralnie w węźle Piony i ich izolacja - Opomiarowanie wodomierze dla ciepłej wody 4. Zużycie ciepłej wody w m 3 /m-c określone wg. pomiaru brak danych 4.g. Charakterystyka systemu wentylacji Lp. Rodzaj danych 1. Rodzaj wentylacji 2. Strumień powietrza wentylacyjnego m 3 /h grawitacyjna 2214 Dane w stanie istniejącym 4.h. Charakterystyka węzła cieplnego lub kotłowni w budynku Budynek zasilany jest z miejskiej sieci ciepłowniczej z nowoczesnego grupowego węzła cieplnego poprzez rozdzielacze znajdujące się w podpiwniczeniu. Zabudowana automatyka pogodowa i regulacyjna w węźle grupowym.. W podpiwniczeniu budynku licznik ciepła.

10 10 5. Ocena aktualnego stanu technicznego budynku 5.1. Elementy konstrukcyjne i ochrona cieplna budynku Ogólny stan elementów konstrukcyjnych budynku jest dobry, choć miejscami występują pęknięcia ścian (szkody górnicze). Stolarka okienna PVC jest w b.dobrym stanie, zaś stolarka drewniana w stanie średnim i o niższej szczelności. Drzwi na klatkach schodowych i okna w dobrym stanie. Budynek nie spełnia aktualnych wymagań dotyczących ochrony cieplnej budynku (maksymalnej wartości wskaźnika E określajacego roczne zapotrzebowanie na energię końcową (ciepło) do ogrzewania budynku w sezonie grzewczym na jednostkę powierzchni), gdyż przegrody zewnętrzne mają niską izolacyjność termiczną System grzewczy Budynek zasilany jest z miejskiej sieci ciepłowniczej poprzez nowoczesny grupowy węzeł cieplny i rozdzielacze zlokalizowane w podpiwniczeniu. Węzeł cieplny wyposażony w automatykę pogodową i regulacyjną. W podpiwniczeniu budynku licznik ciepła. Instalacja centralnego ogrzewania o parametrach 90/70 jest instalacja dwururowa z rozdziałem dolnym i obiegiem wymuszonym w układzie zamknietym wykonana z rur stalowych z odpowietrzeniem automatycznym na pionach. Grzejniki stalowe członowe i panelowe wyposażone w zawory termostatyczne System zaopatrzenia w c.w.u. Ciepła woda użytkowa przygotowywana centralnie - ciepło z w węzła ciepłowniczego.. Zbiorcze zestawienie oceny stanu istniejącego budynku i możliwości poprawy zawiera poniższa tabela Lp. Chrakterystyka stanu istniejacego 1 2 Przegrody zewnętrzne Możliwosci i sposób poprawy 3 1 Przegrody zewnętrzne mają niezadowalające wartości współczynnika przenikania ciepła U [W/m2K] Należy docieplić przegrody zewnętrzne: - ściany zewn. U= 1,428 - dla ścian R 4 - strop pod nieogrzew. poddaszem U= 1,282 - dla stropu pod nieogrz. poddaszem R 4,5 - strop nad piwnicą nieogrz. U= 0,776 Nie rozpatruje się (ze względów techniczno-użytkowych)* Okna PVC -stan tech. dobry U = 1,3 Pożądana wymiana okien o U=2,6 (W/m2K) 2 lokatorskie drewniane - dobry U = 2,6 na bardziej szczelne o współczynniku przenikania (kl.schod.) PVC -stan tech. dobry U = 1,3 nie większym niż U=1,8 drzwi wejściowe - dobry U = 1,8 Nie rozpatruje się wymiany stolarki otworowej u lokatorów (ograniczenie inwestora) Wentylacja grawitacyjna - nie stwierdza się zbyt Możliwe ograniczenie zużycia ciepła poprzez 3 małego przewietrzania. Mieszkania eksploatowane wprowadzenie wentylacji kontrolowanej prawidłowo. z zastosowaniem nawiewników. Nie rozpatruje się (ograniczenie inwestora) Instalacja ciepłej wody użytkowej - stan 4 dobry. Podgrzanie wody następuje centralnie - ciepło Nie rozpatruje się (ograniczenie inwestora) z węzła ciepłowniczego. System grzewczy - Możliwa poprawa sprawności systemu grzewczego 5 wskutek montażu automatyki pogodowej oraz Budynek zasilany jest z miejskiej sieci ciepłowniczej poprzez regulacji hydraulicznej (montaż zaworów różnicy nowoczesny grupowy węzeł pracujący w pełnej automatyce m.in. automatyka pogodowa i regulacyjną. W podpiwniczeniu budynku cisnień oraz nastawy wstępne zaworów termostat.) rozdzielacze i licznik ciepła. Instalacja centralnego ogrzewania o parametrach 90/70 jest instalacją dwururową z rozdziałem dolnym i obiegiem wymuszonym w układzie zamknietym, wykonana z rur stalowych z odpowietrzeniem automatycznym na pionach. Grzejniki stalowe członowe i panelowe wyposażone w zawory termostatyczne. * Ze względów techniczno-użytkowych (wysokośc piwnicy w świetle 2 m, zabudowane pod stropem liczne przewody instalacji gazowej, co, wodnej, kanalizacji, teletechnicznej, a także zabudowanie komórek przez lokatorów) docieplenia stropu nad piwnicami nie rozpatruje się.

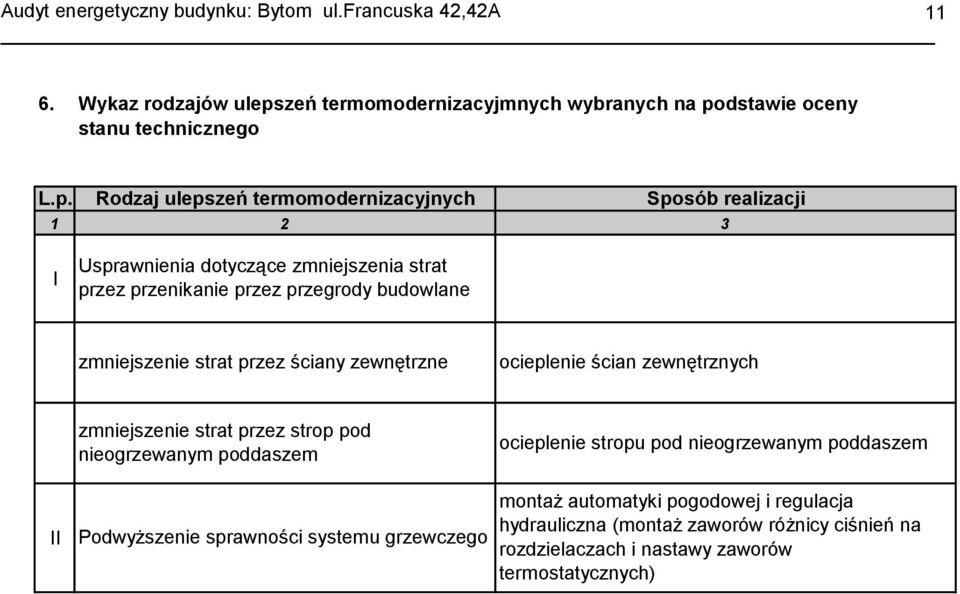

11 11 6. Wykaz rodzajów ulepszeń termomodernizacyjmnych wybranych na podstawie oceny stanu technicznego L.p. 1 I Rodzaj ulepszeń termomodernizacyjnych Usprawnienia dotyczące zmniejszenia strat przez przenikanie przez przegrody budowlane Sposób realizacji 2 3 zmniejszenie strat przez ściany zewnętrzne ocieplenie ścian zewnętrznych zmniejszenie strat przez strop pod nieogrzewanym poddaszem ocieplenie stropu pod nieogrzewanym poddaszem II Podwyższenie sprawności systemu grzewczego montaż automatyki pogodowej i regulacja hydrauliczna (montaż zaworów różnicy ciśnień na rozdzielaczach i nastawy zaworów termostatycznych)

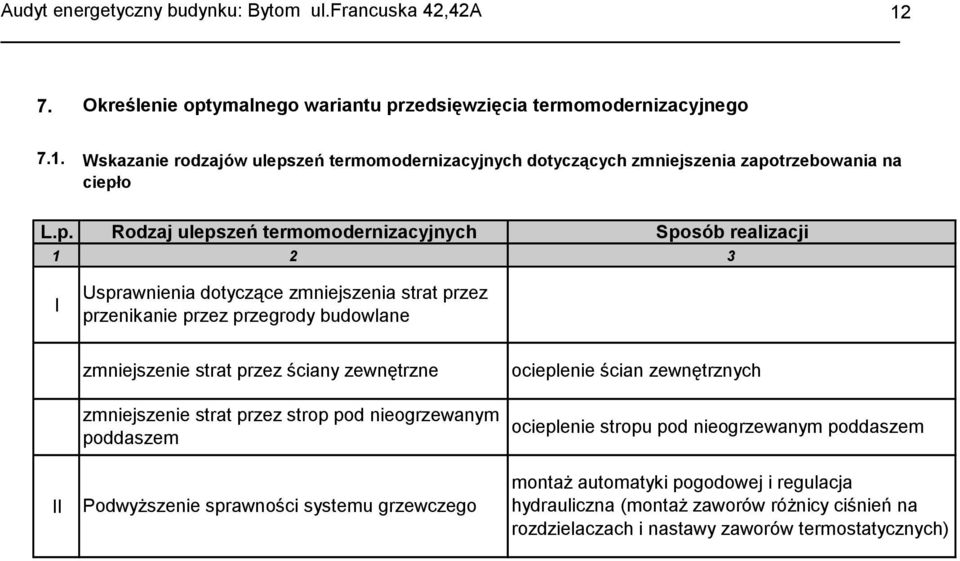

12 12 7. Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego 7.1. Wskazanie rodzajów ulepszeń termomodernizacyjnych dotyczących zmniejszenia zapotrzebowania na ciepło L.p. 1 I Rodzaj ulepszeń termomodernizacyjnych Usprawnienia dotyczące zmniejszenia strat przez przenikanie przez przegrody budowlane Sposób realizacji 2 3 zmniejszenie strat przez ściany zewnętrzne zmniejszenie strat przez strop pod nieogrzewanym poddaszem ocieplenie ścian zewnętrznych ocieplenie stropu pod nieogrzewanym poddaszem II Podwyższenie sprawności systemu grzewczego montaż automatyki pogodowej i regulacja hydrauliczna (montaż zaworów różnicy ciśnień na rozdzielaczach i nastawy zaworów termostatycznych)

13 Ocena opłacalności i wyboru usprawnień dot. zmniejszenia strat przez przenikanie przez przegrody i zapotrzebowania na ciepło na ogrzanie powietrza wentylacyjnego W niniejszym rozdziale w kolejnych tabelach dokonuje się: a) Oceny opłacalności i wyboru optymalnych usprawnień prowadzących do zmniejszenia strat ciepła przez przenikanie przez przegrody zewnętrzne b) Zestawienie optymalnych usprawnień i przedsięwzięć w kolejności rosnącej wartości prostego czasu zwrotu nakładów (SPBT) charakteryzującego każde usprawnienie W obliczeniach przyjęto następujące dane: Wyszczególnienie t wo W stanie Po termoobecnym modernizacji 20,0 20,0 jedn. 0 C S d * t zo -20,0-20,0 0 C dla przegród zewnętrznych dla stropu nad nieogrzewaną piwnicą - - dzień. K. a O 0m, O lm, , ,01 zł/(mw. mc) O 0z, O lz, 46,89 46,89 zł/gj A b0, A b1, 0,0 0,0 zł. K/W. a * liczbę stopniodni obliczono w oparciu o dane meteorologiczne opublikowane na stronie internetowej Ministerstwa Infrastruktury dla stacji meteorologicznej Katowice

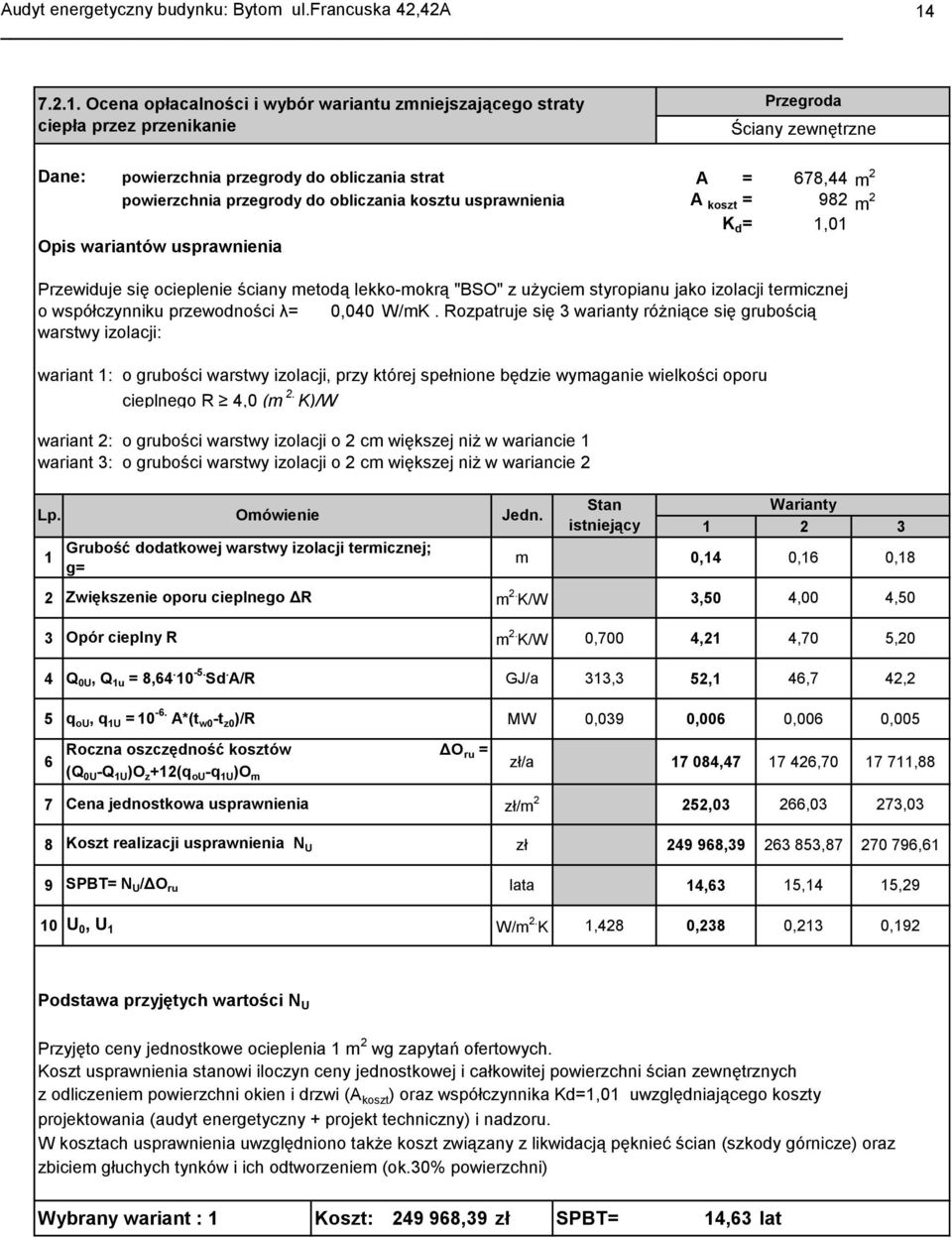

14 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściany zewnętrzne Dane: powierzchnia przegrody do obliczania strat A = 678,44 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A koszt = 982 m 2 Opis wariantów usprawnienia K d = 1,01 Przewiduje się ocieplenie ściany metodą lekko-mokrą "BSO" z użyciem styropianu jako izolacji termicznej o współczynniku przewodności λ= 0,040 W/mK. Rozpatruje się 3 warianty różniące się grubością warstwy izolacji: wariant 1: o grubości warstwy izolacji, przy której spełnione będzie wymaganie wielkości oporu cieplnego R 4,0 (m 2. K)/W wariant 2: o grubości warstwy izolacji o 2 cm większej niż w wariancie 1 wariant 3: o grubości warstwy izolacji o 2 cm większej niż w wariancie 2 Stan Warianty Lp. Omówienie Jedn. istniejący Grubość dodatkowej warstwy izolacji termicznej; 1 m 0,14 0,16 0,18 g= 2 Zwiększenie oporu cieplnego ΔR m 2. K/W 3,50 4,00 4,50 3 Opór cieplny R m 2. K/W 0,700 4,21 4,70 5,20 4 Q 0U, Q 1u = 8, Sd. A/R GJ/a 313,3 52,1 46,7 42,2 5 q ou, q 1U = A*(t w0 -t z0 )/R MW 0,039 0,006 0,006 0,005 Roczna oszczędność kosztów ΔO ru = 6 zł/a , , ,88 (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 252,03 266,03 273,03 8 Koszt realizacji usprawnienia N U zł , , ,61 9 SPBT= N U /ΔO ru lata 14,63 15,14 15,29 10 U W/m 2. 0, U 1 K 1,428 0,238 0,213 0,192 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 wg zapytań ofertowych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych z odliczeniem powierzchni okien i drzwi (A koszt ) oraz współczynnika Kd=1,01 uwzględniającego koszty projektowania (audyt energetyczny + projekt techniczny) i nadzoru. W kosztach usprawnienia uwzględniono także koszt związany z likwidacją pęknieć ścian (szkody górnicze) oraz zbiciem głuchych tynków i ich odtworzeniem (ok.30% powierzchni) Wybrany wariant : 1 Koszt: ,39 zł SPBT= 14,63 lat

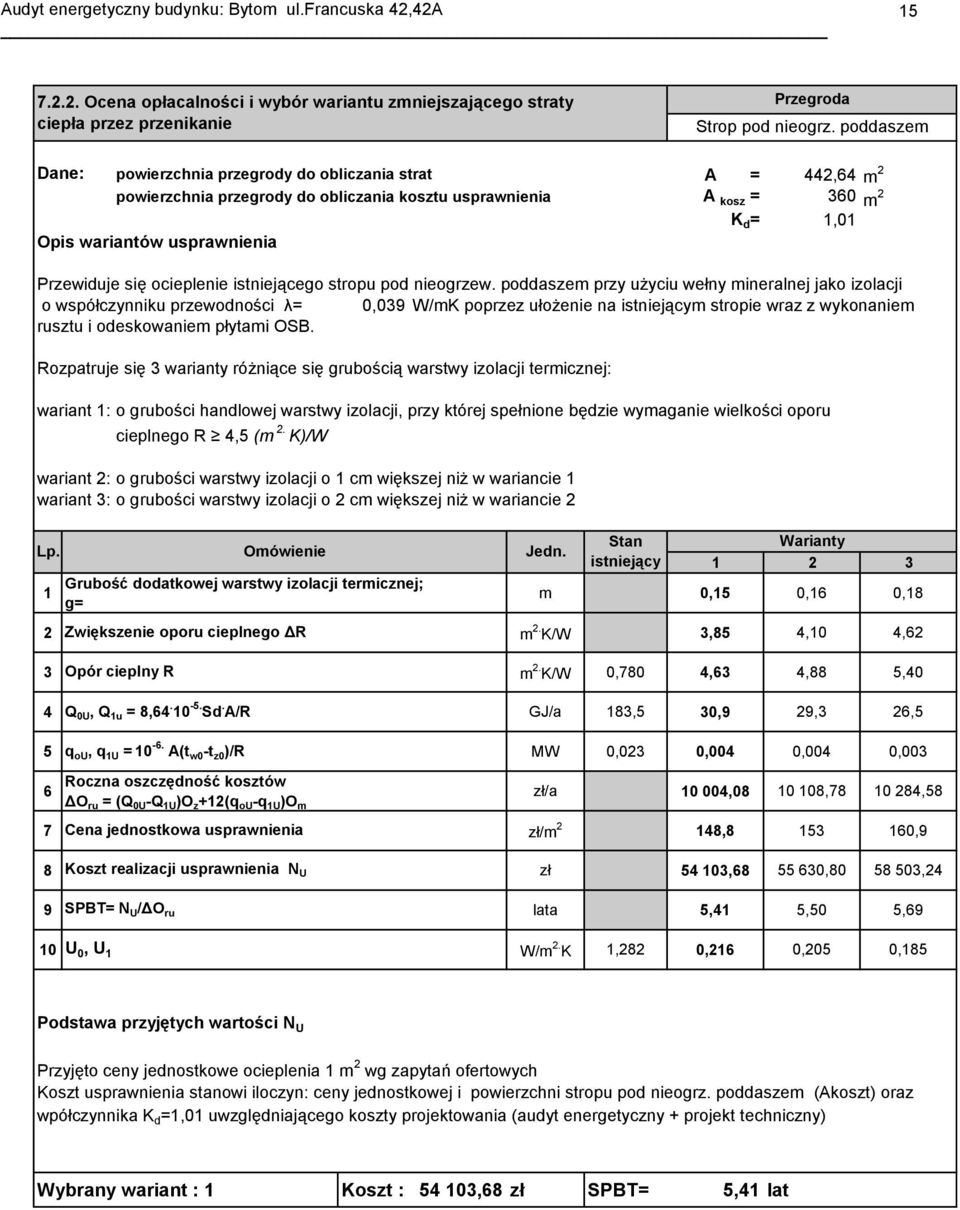

15 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Strop pod nieogrz. poddaszem Dane: powierzchnia przegrody do obliczania strat A = 442,64 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A kosz = 360 m 2 K d = 1,01 Opis wariantów usprawnienia 474,3 Przewiduje się ocieplenie istniejącego stropu pod nieogrzew. poddaszem przy użyciu wełny mineralnej jako izolacji o współczynniku przewodności λ= 0,039 W/mK poprzez ułożenie na istniejącym stropie wraz z wykonaniem rusztu i odeskowaniem płytami OSB. Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o grubości handlowej warstwy izolacji, przy której spełnione będzie wymaganie wielkości oporu cieplnego R 4,5 (m 2. K)/W wariant 2: o grubości warstwy izolacji o 1 cm większej niż w wariancie 1 wariant 3: o grubości warstwy izolacji o 2 cm większej niż w wariancie 2 Stan Warianty Lp. Omówienie Jedn. istniejący Grubość dodatkowej warstwy izolacji termicznej; 1 m 0,15 0,16 0,18 g= 2 Zwiększenie oporu cieplnego ΔR m 2. K/W 3,85 4,10 4,62 3 Opór cieplny R m 2. K/W 0,780 4,63 4,88 5,40 4 Q 0U, Q 1u = 8, Sd. A/R GJ/a 183,5 30,9 29,3 26,5 5 q ou, q 1U = A(t w0 -t z0 )/R MW 0,023 0,004 0,004 0,003 Roczna oszczędność kosztów 6 zł/a , , ,58 ΔO ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 148, ,9 8 Koszt realizacji usprawnienia N U zł , , ,24 9 SPBT= N U /ΔO ru lata 5,41 5,50 5,69 10 U W/m 2. 0, U 1 K 1,282 0,216 0,205 0,185 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 wg zapytań ofertowych Koszt usprawnienia stanowi iloczyn: ceny jednostkowej i powierzchni stropu pod nieogrz. poddaszem (Akoszt) oraz wpółczynnika K d =1,01 uwzględniającego koszty projektowania (audyt energetyczny + projekt techniczny) i nadzoru. Wybrany wariant : 1 Koszt : ,68 zł SPBT= 5,41 lat

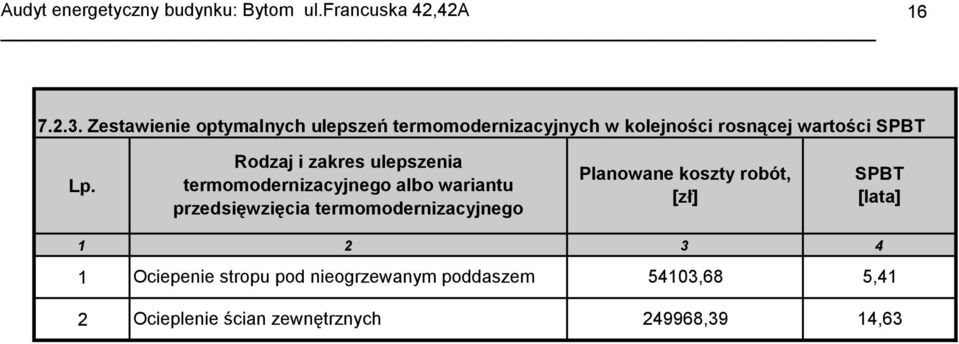

16 Zestawienie optymalnych ulepszeń termomodernizacyjnych w kolejności rosnącej wartości SPBT Lp. Rodzaj i zakres ulepszenia termomodernizacyjnego albo wariantu przedsięwzięcia termomodernizacyjnego Planowane koszty robót, [zł] SPBT [lata] Ociepenie stropu pod nieogrzewanym poddaszem 54103,68 5,41 Ocieplenie ścian zewnętrznych ,39 14,63

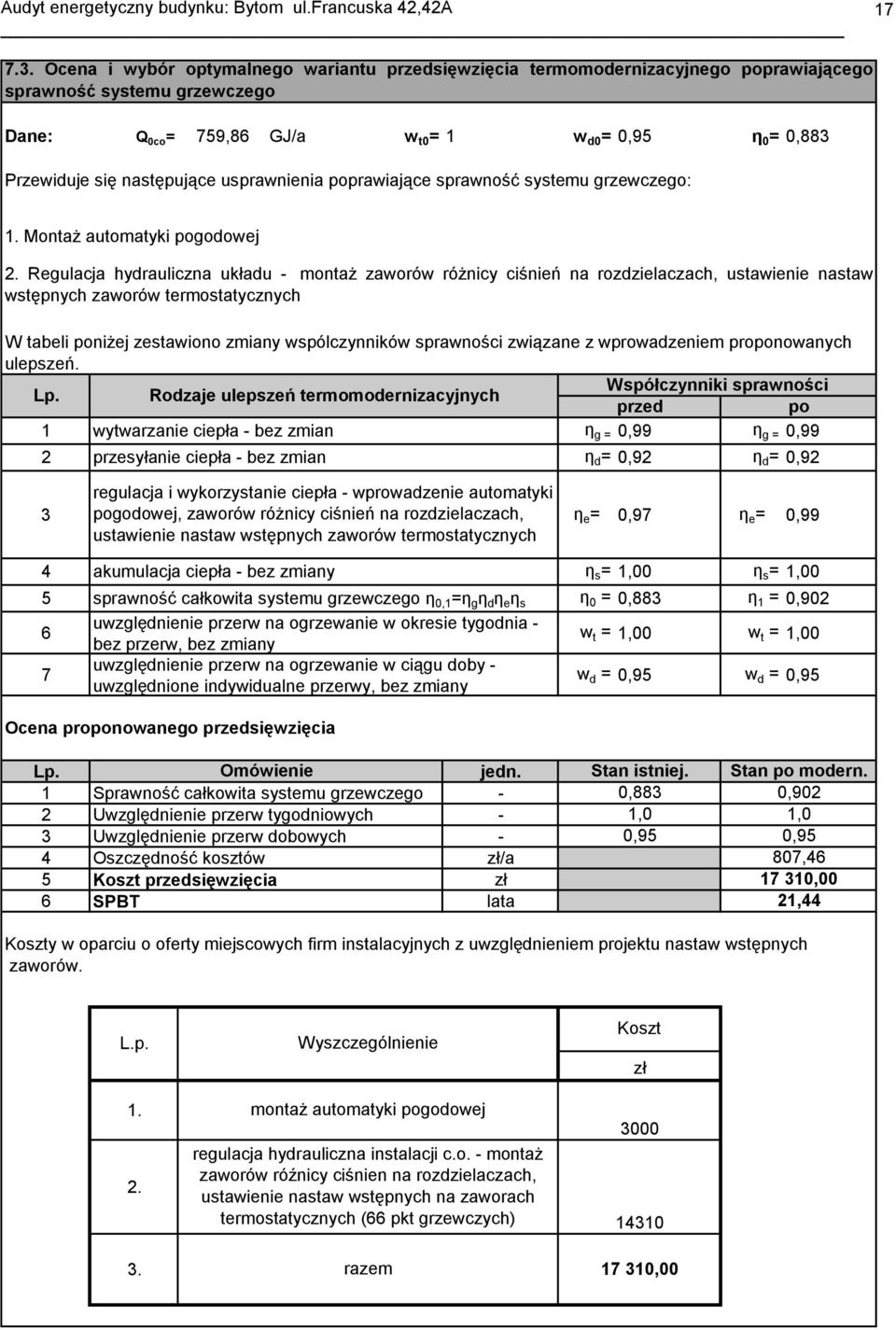

17 Ocena i wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność systemu grzewczego Dane: Q 0co = 759,86 GJ/a w t0 = 1 w d0 = 0,95 η 0 = 0,883 Przewiduje się następujące usprawnienia poprawiające sprawność systemu grzewczego: 1. Montaż automatyki pogodowej 2. Regulacja hydrauliczna układu - montaż zaworów różnicy ciśnień na rozdzielaczach, ustawienie nastaw wstępnych zaworów termostatycznych W tabeli poniżej zestawiono zmiany wspólczynników sprawności związane z wprowadzeniem proponowanych ulepszeń. Współczynniki sprawności Lp. Rodzaje ulepszeń termomodernizacyjnych przed po 1 wytwarzanie ciepła - bez zmian η g = 0,99 η g = 0,99 2 przesyłanie ciepła - bez zmian η d = 0,92 η d = 0,92 regulacja i wykorzystanie ciepła - wprowadzenie automatyki 3 pogodowej, zaworów różnicy ciśnień na rozdzielaczach, η e = 0,97 η e = 0,99 ustawienie nastaw wstępnych zaworów termostatycznych 4 akumulacja ciepła - bez zmiany η s = 1,00 η s = 1,00 5 sprawność całkowita systemu grzewczego η 0,1 =η g η d η e η s η 0 = 0,883 η 1 = 0,902 6 uwzględnienie przerw na ogrzewanie w okresie tygodnia - bez przerw, bez zmiany w t = 1,00 w t = 1,00 7 uwzględnienie przerw na ogrzewanie w ciągu doby - uwzględnione indywidualne przerwy, bez zmiany w d = 0,95 w d = 0,95 Ocena proponowanego przedsięwzięcia Lp. Omówienie jedn. Stan istniej. Stan po modern. 1 Sprawność całkowita systemu grzewczego - 0,883 0,902 2 Uwzględnienie przerw tygodniowych - 1,0 1,0 3 Uwzględnienie przerw dobowych - 0,95 0,95 4 Oszczędność kosztów zł/a 807,46 5 Koszt przedsięwzięcia zł ,00 6 SPBT lata 21,44 Koszty w oparciu o oferty miejscowych firm instalacyjnych z uwzględnieniem projektu nastaw wstępnych zaworów. L.p. Wyszczególnienie Koszt zł montaż automatyki pogodowej 3000 regulacja hydrauliczna instalacji c.o. - montaż zaworów róźnicy ciśnien na rozdzielaczach, ustawienie nastaw wstępnych na zaworach termostatycznych (66 pkt grzewczych) razem ,00

18 Wybór optymalnego wariantu Niniejszy rodział obejmuje: a. określenie wariantów przedsięwzięć termomodernizacyjnych b. ocenę wariantów przedsięwzięć termomodernizacyjnych pod względem spełnienia wymagań ustawowych c. wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Określenie wariantów przesięwzięć termomodernizacyjnych W tabeli poniżej zastosowano następujące skrótowe określenia usprawnień zestawionych w p i STD - ocieplenie stropu pod nieogrzewanym poddaszem - SZ - ocieplenie ścian zewnętrzych - C.O. - poprawa sprawności systemu grzewczego Do analizy przyjęto następujące warianty usprawnień: Zakres Nr wariantu STD SZ X X X C.O. X X X

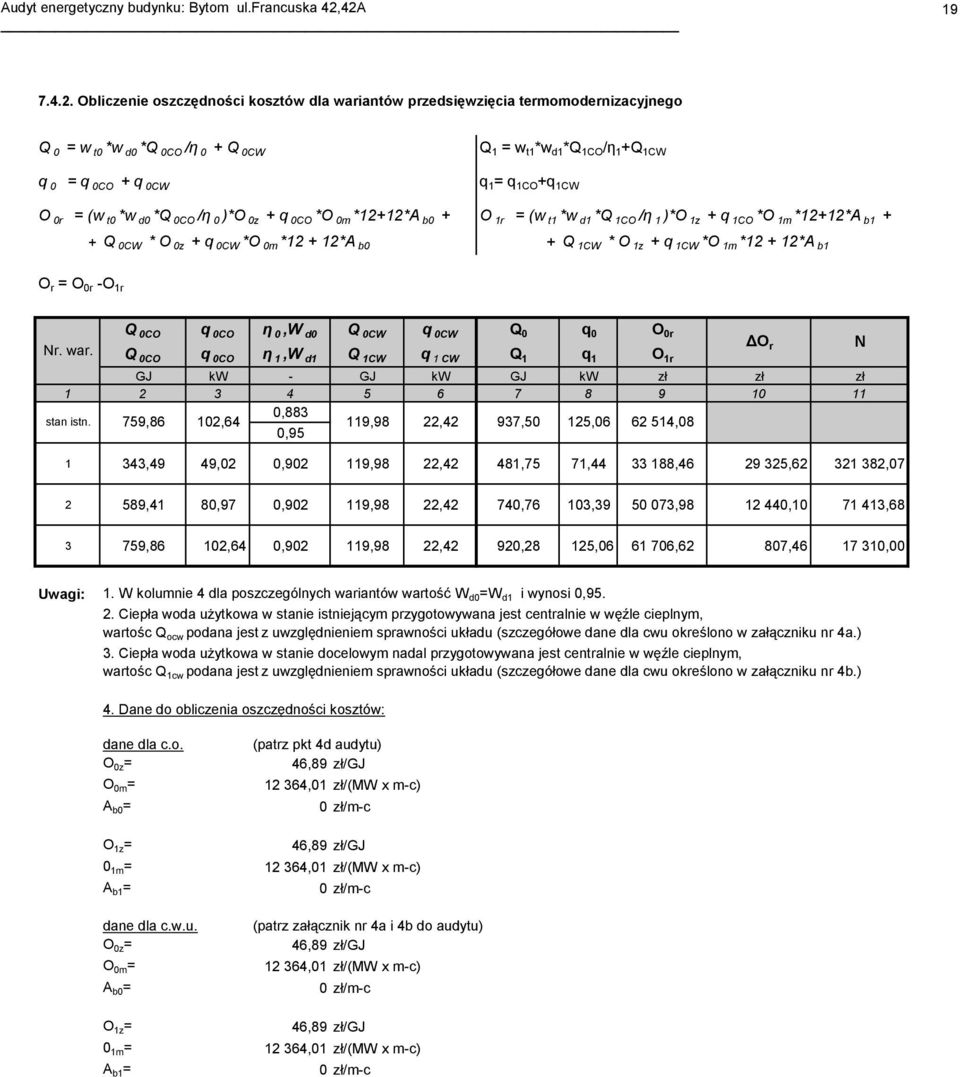

19 Obliczenie oszczędności kosztów dla wariantów przedsięwzięcia termomodernizacyjnego Q 0 = w t0 *w d0 *Q 0CO /η 0 + Q 0CW q 0 = q 0CO + q 0CW Q 1 = w t1 *w d1 *Q 1CO /η 1 +Q 1CW q 1 = q 1CO +q 1CW O 0r = (w t0 *w d0 *Q 0CO /η 0 )*O 0z + q 0CO *O 0m *12+12*A b0 + O 1r = (w t1 *w d1 *Q 1CO /η 1 )*O 1z + q 1CO *O 1m *12+12*A b1 + + Q 0CW * O 0z + q 0CW *O 0m * *A b0 + Q 1CW * O 1z + q 1CW *O 1m * *A b1 O r = O 0r -O 1r Nr. war. Q 0CO q 0CO η 0,W d0 Q 0CW q 0CW Q 0 q 0 O 0r Q 0CO q 0CO η 1,W d1 Q 1CW q 1 CW Q 1 q 1 O 1r GJ kw - GJ kw GJ kw zł zł zł stan istn. 759,86 102,64 0,883 0,95 119,98 22,42 937,50 125, , ,49 49,02 0, ,98 22,42 481,75 71, , , ,07 ΔO r N 2 589,41 80,97 0, ,98 22,42 740,76 103, , , , ,86 102,64 0, ,98 22,42 920,28 125, ,62 807, ,00 Uwagi: 1. W kolumnie 4 dla poszczególnych wariantów wartość W d0 =W d1 i wynosi 0, Ciepła woda użytkowa w stanie istniejącym przygotowywana jest centralnie w węźle cieplnym, wartośc Q ocw podana jest z uwzględnieniem sprawności układu (szczegółowe dane dla cwu określono w załączniku nr 4a.) 3. Ciepła woda użytkowa w stanie docelowym nadal przygotowywana jest centralnie w węźle cieplnym, wartośc Q 1cw podana jest z uwzględnieniem sprawności układu (szczegółowe dane dla cwu określono w załączniku nr 4b.) 4. Dane do obliczenia oszczędności kosztów: dane dla c.o. O 0z = O 0m = A b0 = (patrz pkt 4d audytu) 46,89 zł/gj ,01 zł/(mw x m-c) 0 zł/m-c O 1z = 46,89 zł/gj 0 1m = ,01 zł/(mw x m-c) A b1 = 0 zł/m-c dane dla c.w.u. O 0z = O 0m = A b0 = (patrz załącznik nr 4a i 4b do audytu) 46,89 zł/gj ,01 zł/(mw x m-c) 0 zł/m-c O 1z = 46,89 zł/gj 0 1m = ,01 zł/(mw x m-c) A b1 = 0 zł/m-c

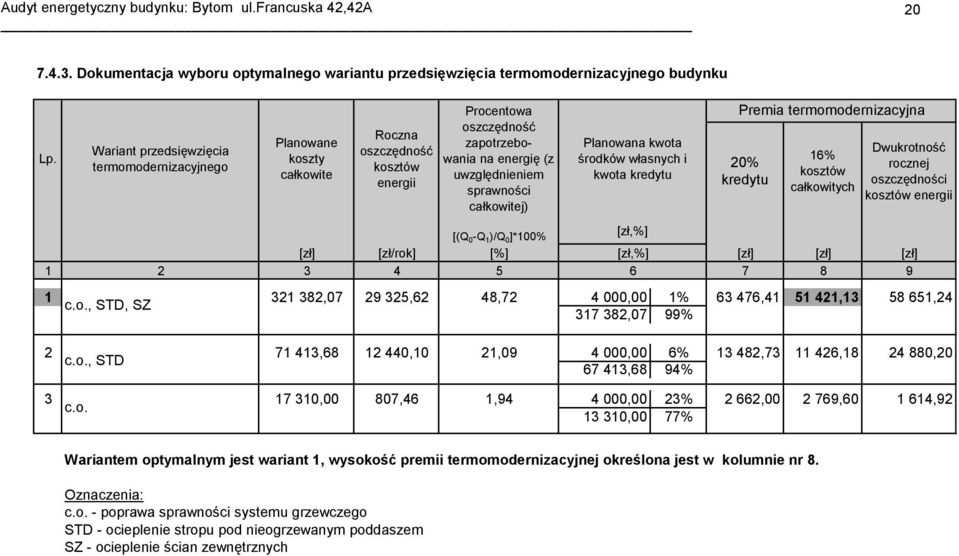

20 Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego budynku Lp. Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite Roczna oszczędność kosztów energii Procentowa oszczędność zapotrzebowania na energię (z uwzględnieniem sprawności całkowitej) Planowana kwota środków własnych i kwota kredytu Premia termomodernizacyjna 20% kredytu 16% kosztów całkowitych Dwukrotność rocznej oszczędności kosztów energii [(Q 0 -Q 1 )/Q 0 ]*100% [zł,%] [zł] [zł/rok] [%] [zł,%] [zł] [zł] [zł] , ,62 48, ,00 1% , , ,24 c.o., STD, SZ ,07 99% , ,10 21, ,00 6% , , ,20 c.o., STD ,68 94% ,00 807,46 1, ,00 23% 2 662, , ,92 c.o ,00 77% Wariantem optymalnym jest wariant 1, wysokość premii termomodernizacyjnej określona jest w kolumnie nr 8. Oznaczenia: c.o. - poprawa sprawności systemu grzewczego STD - ocieplenie stropu pod nieogrzewanym poddaszem SZ - ocieplenie ścian zewnętrznych

21 Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Na podstawie dokonanej oceny, jako optymalny wariant przedsięwzięcia rozpatrywanym budynku ocenia się wariant nr 1 obejmujący ulepszenia: - ocieplenie stropu pod nieogrzewanym poddaszem - ocieplenie ścian zewnętrznych - modernizację systemu grzewczego termomodernizacyjnego w Przedsięwzięcie to spełnia warunki ustawowe: 1. Oszczędność zapotrzebowania energii wyniesie 48,72% czyli powyżej 25%; 2. Planowany kredyt, stanowiący 99% kosztów, spełnia oczekiwania inwestora. 3. Środki własne inwestora wynoszą 4000 zł, co spełnia oczekiwania inwestora. Łaczny koszt inwestycji w takim przypadku wynosi zł, a miesięczna rata 3 486,2 zł.

22 22 8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji 8.1.Opis robót W ramach wskazanego 1 wariantu przedsięwzięcia termomodernizacyjnego należy wykonać następujące prace: Ocieplenie stropu pod nieogrzewanym poddaszem poprzez ułożenie na stropie wełny mineralnej o grubości 15 cm wraz z wykonaniem rusztu i przykryciem płytami OSB. Do wykonania 360 m 2 ocieplenia za sumę ,68 zł. Ocieplenie ścian zewnętrznych 14 cm warstwą styropianu metodą lekko-mokrą "BSO". Do wykonania 982 m 2 ocieplenia za sumę ,39 zł. Przed montażem termoizolacji konieczna likwidacja pęknięć ścian (szkody górnicze) i "głuchych" tynków. Modernizacja systemu grzewczego tj. przeprowadzenie regulacji hydraulicznej układu (montaż zaworów różnicy ciśnień na rozdzielaczach, przeprowadzenie nastawy zaworów termostatycznych - 66 szt.) oraz montaż automatyki pogodowej. Koszt modernizacji: ,00 zł Chrakterystyka finansowa Kalkulowany koszt robót wyniesie: ,07 zł Udzial środków własnych inwestora: 4 000,00 zł (w tym dokumentacja: audyt energet.+ projekt techn.) Kredyt bankowy: ,07 zł Przewidywana premia termomodernizacyjna: ,13 zł Czas zwrotu nakładów SPBT 11,0 8.3.Dalsze działania Dalsze działania inwestora obejmują: 1. Złożenie wniosku kredytowego i podpisanie umowy kredytowej 2. Zawarcie umowy z wykonawcą projektu i robót 3. Realizacja robót i odbiór techniczny 4. Wystąpienie o premię termomodernizacyjną 5. Zmiana warunków umowy z dostawcą ciepła. 6. Ocena rezultatów przedsięwzięcia (po pierwszym sezonie grzewczym)

23 23 ZAŁĄCZNIKI DO AUDYTU Załącznik 1 Współczynniki przenikania przegród Załącznik 2 Określenie sprawności systemu grzewczego w stanie istniejącym Załącznik 3 Określenie sprawności systemu grzewczego dla poszczególnych wariantów Załącznik 4a Obliczenie zapotrzebowania na ciepło i moc cieplną na potrzeby przygotowania cwu - stan istniejący Załącznik 4b Obliczenie zapotrzebowania na ciepło i moc cieplną na potrzeby przygotowania cwu - stan docelowy Załącznik 5 Wyniki komputerowych obliczeń sezonowego zapotrzebow. na ciepło i moc na ogrzewanie Załącznik 6 Rzut piwnicy Załącznik 7 Rzut kondygnacji powtarzalnej Załącznik 8 Wyniki komputerowych obliczeń z programu Purmo OZC 4.8 PRO dla stanu istniejącego i docelowego

24 24 Załącznik nr 1 Współczynniki przenikania ciepła dla przegród (U) Uwaga: Obliczeń U dokonano programem komputerowym Purmo OZC wersja 4.8 PRO Zestawienie przegród wydrukowano w załączniku nr 8, gdzie pokazano układ warstwowy każdej przegrody. Poniżej zamieszczono jedynie wartości przyjęte do optymalizacji docieplenia przegród. Wyniki dla przegród zewnętrznych (średnie wartości do optymalizacji) OznaczeniePrzegroda R (m2k/w) U (W/m2K) SZN,SZS, Ściany zewnętrzne SZW,SZE 0,700 1,428 STD Strop pod nieogrzew. poddaszem 0,780 1,282 STRP Strop nad piwnicą nieogrzew. 1,289 0,776 Uwagi Obliczenie wymaganego strumienia powietrza wentylacyjnego Lp. Pomieszczenia Ilość Norma, m 3 /h Stumień powietrza wentylacyjnego m 3 /h Kuchnie Łazienki Osobne wc Razem mieszkania Klatki schodowe - 0,3 wym/h 54 Ogółem Ψ = 2214

25 25 Załącznik nr 2 Określenie sprawności systemu grzewczego w stanie istniejącym 1. Sprawność wytwarzania ciepła η g = 0,99 2. Sprawność przesyłu (dystrybucji) ciepła η d = 0,92 3. Sprawność regulacji i wykorzystania ciepła η e = 0,97 4. Sprawność układu akumulacji ciepła η s = 1 5. Przerwa na ogrzewanie w okresie tygodnia w t = 1 6. Przerwna na ogrzewanie w ciągu doby w d = 0,95 7. Sprawność systemu grzewczego η=η g *η d *η e *η s = 0,883 Uwagi: wielkości sprawności cząstkowych przyjęte zgodnie z przepisami rozporządzenia dotyczącego sporządzania świadectw

26 26 Załącznik nr 3 Określenie sprawności systemu grzewczego dla poszczególnych wariantów stan istniejący wariant 1 wariant 2 wariant 3 1. Sprawność wytwarzania η g = 0,990 0,99 0,99 0,99 2. Sprawność przesyłania η d = 0,92 bez zmian bez zmian bez zmian 3. Sprawność regulacji i wykorzystania η e = 0,97 0,99 0,99 0,99 4. Sprawność akumulacji η a = 1 5. Przerwa na ogrzewanie w okresie tygodnia w t = 1 6. Przerwa na na ogrzewanie w ciągu doby w d = 0,95 bez zmian bez zmian bez zmian bez zmian bez zmian bez zmian bez zmian bez zmian bez zmian 7 Sprawność systemu grzewczego η=η g *η d *η e *η s = 0,883 0,902 0,902 0,902 Uwagi: wielkości sprawności cząstkowych przyjęte zgodnie z przepisami rozporządzenia dotyczącego sporządzania świadectw

27 27 Załącznik nr 4a Obliczenie zapotrzebowania na ciepło i moc cieplną na potrzeby przygotwania ciepłej wody użytkowej w stanie istniejącym 1 Liczba użytkowników OS = 29 osób Jednostkowe dobowe zapotrzebowanie na ciepłą wodę dla 2 1 użytkownika (wskaźnikowo -20% na wodomierze V OS = 0,0384 m 3 /d mieszkaniowe cwu) 3 Średnie dobowe zapotrzebowanie cwu w budynku V dsred =OS*V OS = 1,1136 m 3 /d 4 Średnie godzinowe zapotrzebowanie cwu V hsred =V dsred /18= 0,06 m 3 /h Zapotrzebowanie na cieplo na ogrzanie 1 m3 5 Qcwj=cw*p*(t c -t zw )/(η g *η d) = 0,328 wody GJ/m 3 6 Max. moc cieplna (współczynnik N h =4,098) q cw =V hsred *Q cw j*n h *278= 22,42 kw 7 Roczne zużycie cwu (0,9 - zmniejszenie o ulopy, wyjazdy itp.) V cw =V dsred *365*0,9= 365,8 m 3 8 Zapotrzebowanie na cieplo dla przygotowania cwu Q cw =V cw *Q cwj = 119,98 GJ 9 Koszt przygotowanie cwu O cw = Q cw *O z + q cw *O m * A b = 8 952,28 zł 10 Koszt wody zimnej V cw *4,9 = 1 792,00 zł 11 Sumaryczny koszt roczny cwu ,28 zł 12 Średni koszt 1 m 3 cwu 29,4 zł/m 3 Ciepła woda przygotowywana jest centralnie w węźle cieplnym Koszt GJ energii cieplnej (O z ) na podstawie obowiązującej taryfy A-4 wynosi: 46,89 zł/gj Koszt stałe (O m ) na podstawie obowiązującej taryfy A-4 wynosi: Abonament A b = 0 wartość opałowa gazu ziem. [MJ/m 3 ]: opłata zmienna [zł/m3] opłaty stałe [zł/m-c] ilość mieszkań - [sztuk] 1 m3 0,035 GJ x m3 1 GJ x= 28,5714 Oz= 51,73 zł/gj w tym 22%VAT Ab= 370 zł/m-c na cały budynek 35 sprawność wytwarzania η g = 0,96 1, %VAT sprawność przesyłu η d = 0,6 16,85 +22%VAT sprawność akumulacji ηs= 1 18 współczynnik korekcyjny k t = ,01 zł/mw/m-c *

28 28 Załącznik nr 4b bez zmian względem stanu istniejącego Obliczenie zapotrzebowania na ciepło i moc cieplną na potrzeby przygotwania ciepłej wody użytkowej w stanie docelowym 1 Liczba użytkowników OS = 29 osób Jednostkowe dobowe zapotrzebowanie na ciepłą wodę dla 1 2 użytkownika (wskaźnikowo -20% na wodomierze V OS = 0,0384 m 3 /d mieszkaniowe cwu) 3 Średnie dobowe zapotrzebowanie cwu w budynku V dsred =OS*V OS = 1,1136 m 3 /d 4 Średnie godzinowe zapotrzebowanie cwu V hsred =V dsred /18= 0,06 m 3 /h 5 Zapotrzebowanie na cieplo na ogrzanie 1 m3 wody Qcwj=cw*p*(t c -t zw )/(η g *η d) = 0,328 GJ/m 3 6 Max. moc cieplna (współczynnik N h =4,098) q cw =V hsred *Q cw j*n h *278= 22,42 kw 7 Roczne zużycie cwu (0,9 - zmniejszenie o ulopy, wyjazdy itp.) V cw =V dsred *365*0,9= 365,8 m 3 8 Zapotrzebowanie na ciepło dla przygotowania cwu Q cw =V cw *Q cwj = 119,98 GJ 9 Koszt przygotowanie cwu O cw = Q cw *O z + q cw *O m * A b = 8 952,28 zł 10 Koszt wody zimnej V cw *4,9 = 1 792,00 zł 11 Sumaryczny koszt roczny cwu ,28 zł 12 Średni koszt 1 m 3 cwu 29,4 zł/m 3 Ciepła woda przygotowywana jest centralnie w węźle cieplnym Koszt GJ energii cieplnej (O z ) na podstawie obowiązującej taryfy A-4 wynosi: 46,89 zł/gj Koszt stałe (O m ) na podstawie obowiązującej taryfy A-4 wynosi: ,01 zł/mw/m-c Abonament A b = 0 wartość opałowa gazu ziem. [MJ/m 3 ]: opłata zmienna [zł/m3] opłaty stałe [zł/m-c] ilość mieszkań - [sztuk] 1 m3 0,035 GJ x m3 1 GJ x= 28,571 Oz= 51,73 zł/gj w tym 22%VAT Ab= 370 zł/m-c na cały budynek 35 sprawność wytwarzania η g = 0,96 1, %VAT sprawność przesyłu η d = 0,6 16,85 +22%VAT sprawność akumulacji ηs= 1 18 współczynnik korekcyjny k t = 1 *

29 29 Załącznik nr 5 Wyniki obliczeń sezonowego zapotrzebowania ciepła i mocy na c.o. Wariant Zapotrzebowanie ciepła mocy cieplnej Q H [kwh/a] Q co [GJ] q m [kw] ,49 49, ,41 80, ,86 102,64 stan istniejący ,86 102,64

30 30 Załącznik nr 6 Rzut piwnic

31 31 Załącznik nr 7 Rzut kondygnacji powtarzalnej

32 32 Załącznik nr 8 Wyniki komputerowych obliczeń z programu Purmo OZC 4.8 PRO dla stanu istniejącego i docelowego

33 33 Wyniki ogólne - stan istniejący Zapotrzebowanie na moc wg PN-EN Podstawowe informacje: Nazwa projektu: Termomodernizacja budynku mieszk. - stan istn obciążenie cieplne Miejscowość: Bytom - Miechowice Adres: ul. Francuska 42,42A Projektant: inż. Ryszard Kowalczyk Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO miesięcznie Dane klimatyczne: Strefa klimatyczna: Projektowa temperatura zewnętrzna θe: Średnia roczna temperatura zewnętrzna θm,e: Stacja meteorologiczna: Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku AH: Kubatura ogrzewana budynku VH: Projektowa strata ciepła przez przenikanie ΦT: Projektowa wentylacyjna strata ciepła ΦV: Całkowita projektowa strata ciepła Φ: Nadwyżka mocy cieplnej ΦRH: Projektowe obciążenie cieplne budynku ΦHL: Wskaźniki i współczynniki strat ciepła: Wskaźnik ΦHL odniesiony do powierzchni φhl,a: Wskaźnik ΦHL odniesiony do kubatury φhl,v: III -20 C 7,6 C Katowice 875,5 m2 2188,6 m W W W 0 W W 117,2 W/m2 46,9 W/m3 Wyniki obliczeń wentylacji na potrzeby projektowego obciążenia cieplnego: Powietrze infiltrujące Vinfv: Powietrze dodatkowo infiltrujące Vm.infv: Wymagane powietrze nawiewane mech. Vsu,min: Powietrze nawiewane mech. Vsu: Wymagane powietrze usuwane mech. Vex,min: Powietrze usuwane mech. Vex: Średnia liczba wymian powietrza n: Dopływające powietrze wentylacyjne Vv: Średnia temperatura dopływającego powietrza θv: 334,3 0,5 1094,3-20,0 C

34 34 Wyniki ogólne - stan istniejący Zapotrzebowanie na ciepło wg PN-EN ISO Podstawowe informacje: Nazwa projektu: Termomodernizacja budynku mieszk. - stan istn zapotrzebowanie ciepła Miejscowość: Bytom - Miechowice Adres: ul. Francuska 42,42A Projektant: inż. Ryszard Kowalczyk Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO miesięcznie Dane klimatyczne: Strefa klimatyczna: Projektowa temperatura zewnętrzna θe: Średnia roczna temperatura zewnętrzna θm,e: Stacja meteorologiczna: Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku AH: Kubatura ogrzewana budynku VH: Projektowa strata ciepła przez przenikanie ΦT: Projektowa wentylacyjna strata ciepła ΦV: Całkowita projektowa strata ciepła Φ: Nadwyżka mocy cieplnej ΦRH: Projektowe obciążenie cieplne budynku ΦHL: Wskaźniki i współczynniki strat ciepła: Wskaźnik ΦHL odniesiony do powierzchni φhl,a: Wskaźnik ΦHL odniesiony do kubatury φhl,v: Wyniki obliczeń wentylacji na potrzeby projektowego obciążenia cieplnego: Powietrze infiltrujące Vinfv: Powietrze dodatkowo infiltrujące Vm.infv: Wymagane powietrze nawiewane mech. Vsu,min: Powietrze nawiewane mech. Vsu: Wymagane powietrze usuwane mech. Vex,min: Powietrze usuwane mech. Vex: Średnia liczba wymian powietrza n: Dopływające powietrze wentylacyjne Vv: Średnia temperatura dopływającego powietrza θv: III -20 C 7,6 C Katowice 875,5 m2 2188,6 m W W W 0 W W 129,1 W/m2 51,6 W/m3 334,3 1,0 2160,0-20,0 C Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Katowice Sezonowe zapotrzebowanie na energię na ogrzewanie Strumień powietrza wentylacyjnego-ogrzewanie Vv,H: 2160,0 Zapotrzebowanie na ciepło - ogrzewanie QH,nd: 759,86 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie QH,nd: kwh/rok Powierzchnia ogrzewana budynku AH: 875 m2 Kubatura ogrzewana budynku VH: 2188,6 m3 Wskaźnik zapotrzebowania - ogrzewanie EAH: 868,0 MJ/(m2 rok) Wskaźnik zapotrzebowania - ogrzewanie EAH: 241,1 kwh/(m2 rok) Wskaźnik zapotrzebowania - ogrzewanie EVH: 347,2 MJ/(m3 rok) Wskaźnik zapotrzebowania - ogrzewanie EVH: 96,4 kwh/(m3 rok)

35 35 a Wyniki - Zestawienie przegród Symbol Opis R U A m2 K/W W/m2 K m2 DB drzwi balk PVC szyba 1,1 1,300 11,20 DKL Drzwi klatka schodowa 1,800 4,00 OK1 okno PVC szyba 1,1 1,300 81,90 OK1D okno drewniane 2,600 6,30 OK2 okno PVC szyba 1,1 1,300 2,16 OK3 okno PVC szyba 1,1 1,300 14,40 OKB okno balk PVC szyba 1,1 1,300 19,20 OKKL okno klatka schod. 1,300 15,40 SDYL Ściana dylatacyjna 0,790 1, ,71 STD Strop pod nieogrz poddaszem 0,780 1, ,64 STRP Strop nad piwnicą 1,288 0, ,80 SZE Ściana szczytowa 0,700 1, ,58 SZN Ściana podłużna 0,700 1, ,04 SZS Ściana podłużna 0,700 1, ,99 SZW Ściana szczytowa 0,700 1,428 99, ,15

36 36 Wyniki - Przegrody Symbol d Opis materiału λ R Uwagi m W/(m K) m2 K/W STD Strop pod nieogrz poddaszem Rodzaj przegrody: Strop pod nieogrz. poddaszem, Warunki wilgotności: Średnio wilgotne BETON ,0300 Beton zwykły z kruszywa kamiennego - gęs 1,000 0,030 SUPREMA 0,0500 Suprema 0,180 0,278 STR-AKER22 0,2200 Strop gęstożebrowy z wypełnieniem pustak 0,260 TYNK-CW 0,0100 Tynk lub gładź cementowo-wapienna. 0,820 0,012 Opór przejmowania wewnątrz Ri, [m2 K/W]: Opór przejmowania na zewnątrz Re, [m2 K/W]: Suma oporów przejmowania i przewodzenia R, [m2 K/W]: Współczynnik przenikania ciepła U, [W/(m2 K)]: STRP Strop nad piwnicą Rodzaj przegrody: Strop ciepło do dołu, Warunki wilgotności: Średnio wilgotne BET-POSADZ 0,0300 Podkład z betonu pod posadzkę. 1,400 0,021 STYROPIAN 0,0300 Styropian - inne przypadki. 0,045 0,667 STR-AKER22 0,2200 Strop gęstożebrowy z wypełnieniem pustak 0,260 Opór przejmowania wewnątrz Ri, [m2 K/W]: Opór przejmowania wewnątrz Ri, [m2 K/W]: Suma oporów przejmowania i przewodzenia R, [m2 K/W]: Współczynnik przenikania ciepła U, [W/(m2 K)]: SZE Ściana szczytowa Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0,820 0,018 CEGŁA-PEŁN 0,3800 Mur z cegły ceramicznej pełnej na zapraw 0,770 0,494 TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0,820 0,018 Opór przejmowania wewnątrz Ri, [m2 K/W]: Opór przejmowania na zewnątrz Re, [m2 K/W]: Suma oporów przejmowania i przewodzenia R, [m2 K/W]: Współczynnik przenikania ciepła U, [W/(m2 K)]: SZN Ściana podłużna Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0,820 0,018 CEGŁA-PEŁN 0,3800 Mur z cegły ceramicznej pełnej na zapraw 0,770 0,494 TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0,820 0,018 Opór przejmowania wewnątrz Ri, [m2 K/W]: Opór przejmowania na zewnątrz Re, [m2 K/W]: Suma oporów przejmowania i przewodzenia R, [m2 K/W]: Współczynnik przenikania ciepła U, [W/(m2 K)]: SZS Ściana podłużna Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0,820 0,018 CEGŁA-PEŁN 0,3800 Mur z cegły ceramicznej pełnej na zapraw 0,770 0,494 TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0,820 0,018 Opór przejmowania wewnątrz Ri, [m2 K/W]: Opór przejmowania na zewnątrz Re, [m2 K/W]: Suma oporów przejmowania i przewodzenia R, [m2 K/W]: Współczynnik przenikania ciepła U, [W/(m2 K)]: SZW Ściana szczytowa Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0,820 0,018 CEGŁA-PEŁN 0,3800 Mur z cegły ceramicznej pełnej na zapraw 0,770 0,494 TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0,820 0,018 Opór przejmowania wewnątrz Ri, [m2 K/W]: Opór przejmowania na zewnątrz Re, [m2 K/W]: Suma oporów przejmowania i przewodzenia R, [m2 K/W]: Współczynnik przenikania ciepła U, [W/(m2 K)]:

37 37 Wyniki ogólne - stan docelowy (wariant 1) Zapotrzebowanie na moc wg PN-EN Podstawowe informacje: Nazwa projektu: Miejscowość: Adres: Projektant: Termomodernizacja budynku mieszk. - war.1 obciążenie cieplne Bytom - Miechowice ul. Francuska 42,42A inż. Ryszard Kowalczyk Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO miesięcznie Dane klimatyczne: Strefa klimatyczna: Projektowa temperatura zewnętrzna θe: Średnia roczna temperatura zewnętrzna θm,e: Stacja meteorologiczna: Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku AH: Kubatura ogrzewana budynku VH: Projektowa strata ciepła przez przenikanie ΦT: Projektowa wentylacyjna strata ciepła ΦV: Całkowita projektowa strata ciepła Φ: Nadwyżka mocy cieplnej ΦRH: Projektowe obciążenie cieplne budynku ΦHL: Wskaźniki i współczynniki strat ciepła: Wskaźnik ΦHL odniesiony do powierzchni φhl,a: Wskaźnik ΦHL odniesiony do kubatury φhl,v: III -20 C 7,6 C Katowice 875,5 m2 2188,6 m W W W 0 W W 56,0 W/m2 22,4 W/m3 Wyniki obliczeń wentylacji na potrzeby projektowego obciążenia cieplnego: Powietrze infiltrujące Vinfv: Powietrze dodatkowo infiltrujące Vm.infv: Wymagane powietrze nawiewane mech. Vsu,min: Powietrze nawiewane mech. Vsu: Wymagane powietrze usuwane mech. Vex,min: Powietrze usuwane mech. Vex: Średnia liczba wymian powietrza n: Dopływające powietrze wentylacyjne Vv: Średnia temperatura dopływającego powietrza θv: 334,3 0,5 1094,3-20,0 C

38 38 Wyniki ogólne - stan docelowy (wariant 1) Zapotrzebowanie na ciepło wg PN-EN ISO Podstawowe informacje: Nazwa projektu: Termomodernizacja budynku mieszk. - war.1 zapotrzebowanie ciepła Miejscowość: Bytom - Miechowice Adres: ul. Francuska 42,42A Projektant: inż. Ryszard Kowalczyk Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO miesięcznie Dane klimatyczne: Strefa klimatyczna: Projektowa temperatura zewnętrzna θe: Średnia roczna temperatura zewnętrzna θm,e: Stacja meteorologiczna: Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku AH: Kubatura ogrzewana budynku VH: Projektowa strata ciepła przez przenikanie ΦT: Projektowa wentylacyjna strata ciepła ΦV: Całkowita projektowa strata ciepła Φ: Nadwyżka mocy cieplnej ΦRH: Projektowe obciążenie cieplne budynku ΦHL: Wskaźniki i współczynniki strat ciepła: Wskaźnik ΦHL odniesiony do powierzchni φhl,a: Wskaźnik ΦHL odniesiony do kubatury φhl,v: Wyniki obliczeń wentylacji na potrzeby projektowego obciążenia cieplnego: Powietrze infiltrujące Vinfv: Powietrze dodatkowo infiltrujące Vm.infv: Wymagane powietrze nawiewane mech. Vsu,min: Powietrze nawiewane mech. Vsu: Wymagane powietrze usuwane mech. Vex,min: Powietrze usuwane mech. Vex: Średnia liczba wymian powietrza n: Dopływające powietrze wentylacyjne Vv: Średnia temperatura dopływającego powietrza θv: III -20 C 7,6 C Katowice 875,5 m2 2188,6 m W W W 0 W W 72,5 W/m2 29,0 W/m3 334,3 1,0 2160,0-20,0 C Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Katowice Sezonowe zapotrzebowanie na energię na ogrzewanie Strumień powietrza wentylacyjnego-ogrzewanie Vv,H: 2160,0 Zapotrzebowanie na ciepło - ogrzewanie QH,nd: 343,49 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie QH,nd: kwh/rok Powierzchnia ogrzewana budynku AH: 875 m2 Kubatura ogrzewana budynku VH: 2188,6 m3 Wskaźnik zapotrzebowania - ogrzewanie EAH: 392,4 MJ/(m2 rok) Wskaźnik zapotrzebowania - ogrzewanie EAH: 109,0 kwh/(m2 rok) Wskaźnik zapotrzebowania - ogrzewanie EVH: 156,9 MJ/(m3 rok) Wskaźnik zapotrzebowania - ogrzewanie EVH: 43,6 kwh/(m3 rok)
