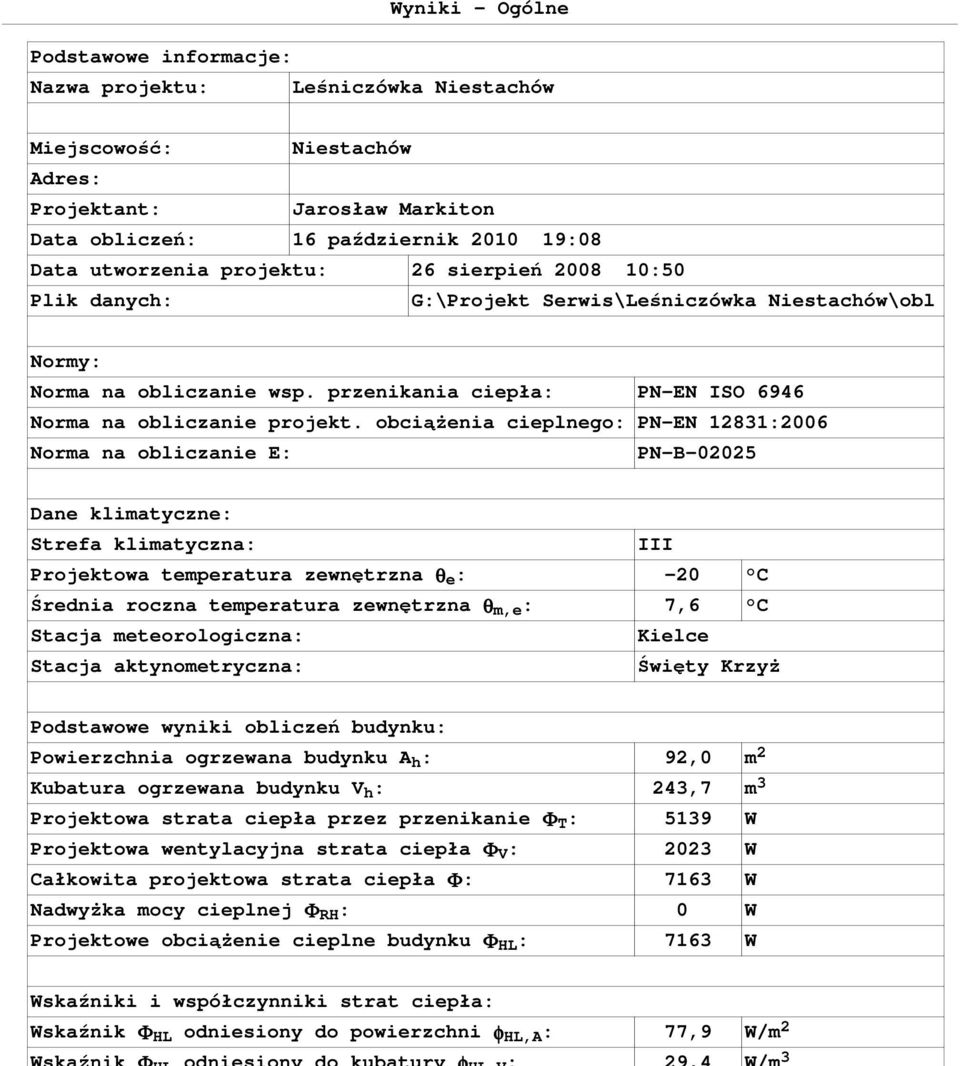

1 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Leśniczówka Niestachów Miejscowość: Niestachów Adres: Projektant: Jarosław Markiton Data obliczeń: 16 październik :08 Data utworzenia projektu: 26 sierpień :50 Plik danych: G:\Projekt Serwis\Leśniczówka Niestachów\obl Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciąŝenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-B Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewnętrzna θ e : -20 C Średnia roczna temperatura zewnętrzna θ m,e : 7,6 C Stacja meteorologiczna: Kielce Stacja aktynometryczna: Święty KrzyŜ Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A h : 92,0 m 2 Kubatura ogrzewana budynku V h : 243,7 m 3 Projektowa strata ciepła przez przenikanie Φ T : 5139 W Projektowa wentylacyjna strata ciepła Φ V : 2023 W Całkowita projektowa strata ciepła Φ: 7163 W NadwyŜka mocy cieplnej Φ RH : 0 W Projektowe obciąŝenie cieplne budynku Φ HL : 7163 W Wskaźniki i współczynniki strat ciepła: Wskaźnik Φ HL odniesiony do powierzchni φ HL,A : 77,9 W/m 2 3

obciąŝenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-B-02025 Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewnętrzna θ e : -20 C Średnia roczna temperatura zewnętrzna

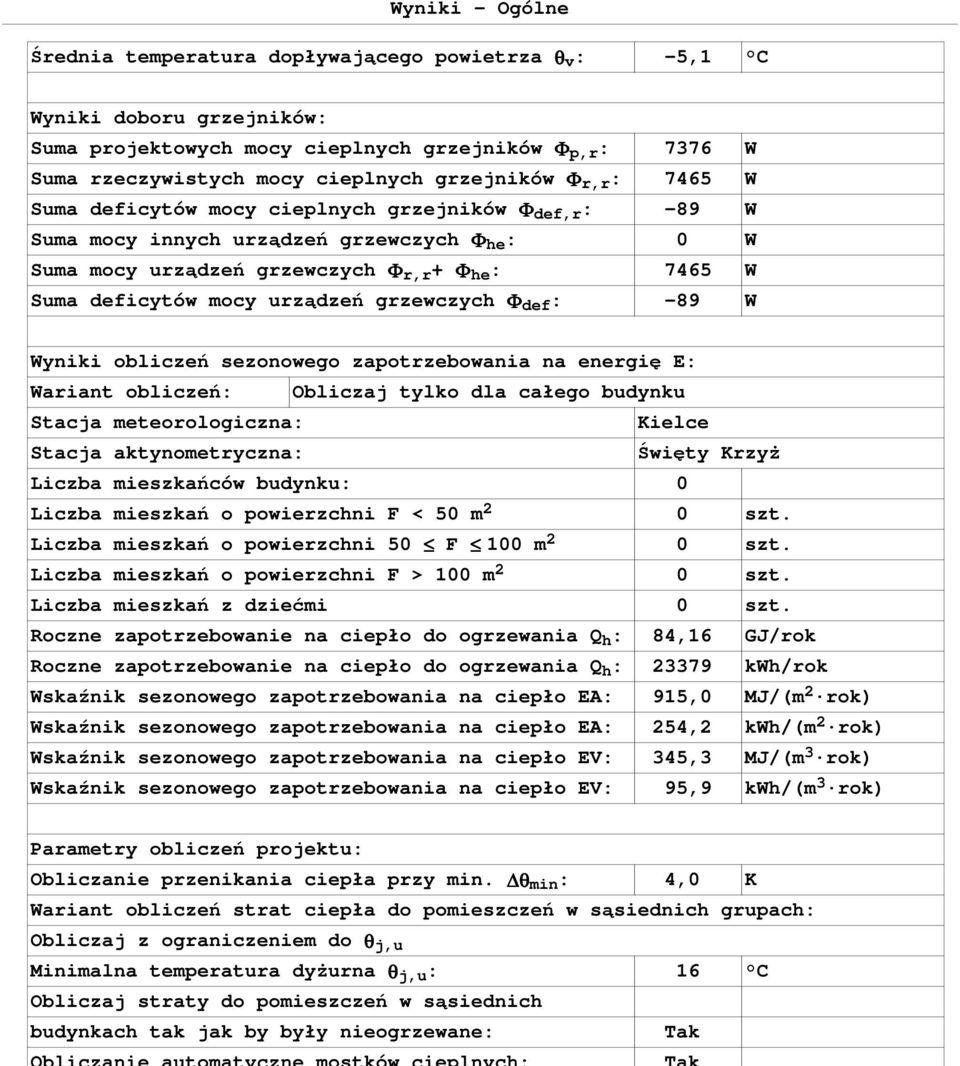

2 Wyniki - Ogólne Średnia temperatura dopływającego powietrza θ v : -5,1 C Wyniki doboru grzejników: Suma projektowych mocy cieplnych grzejników Φ p,r : 7376 W Suma rzeczywistych mocy cieplnych grzejników Φ r,r : 7465 W Suma deficytów mocy cieplnych grzejników Φ def,r : -89 W Suma mocy innych urządzeń grzewczych Φ he : 0 W Suma mocy urządzeń grzewczych Φ r,r + Φ he : 7465 W Suma deficytów mocy urządzeń grzewczych Φ def : -89 W Wyniki obliczeń sezonowego zapotrzebowania na energię E: Wariant obliczeń: Obliczaj tylko dla całego budynku Stacja meteorologiczna: Kielce Stacja aktynometryczna: Święty KrzyŜ Liczba mieszkańców budynku: 0 Liczba mieszkań o powierzchni F < 50 m 2 0 szt. Liczba mieszkań o powierzchni 50 F 100 m 2 0 szt. Liczba mieszkań o powierzchni F > 100 m 2 0 szt. Liczba mieszkań z dziećmi 0 szt. Roczne zapotrzebowanie na ciepło do ogrzewania Q h : 84,16 GJ/rok Roczne zapotrzebowanie na ciepło do ogrzewania Q h : kwh/rok Wskaźnik sezonowego zapotrzebowania na ciepło EA: 915,0 MJ/(m 2 rok) Wskaźnik sezonowego zapotrzebowania na ciepło EA: 254,2 kwh/(m 2 rok) Wskaźnik sezonowego zapotrzebowania na ciepło EV: 345,3 MJ/(m 3 rok) Wskaźnik sezonowego zapotrzebowania na ciepło EV: 95,9 kwh/(m 3 rok) Parametry obliczeń projektu: Obliczanie przenikania ciepła przy min. θ min : 4,0 K Wariant obliczeń strat ciepła do pomieszczeń w sąsiednich grupach: Obliczaj z ograniczeniem do θ j,u Minimalna temperatura dyŝurna θ j,u : 16 C Obliczaj straty do pomieszczeń w sąsiednich budynkach tak jak by były nieogrzewane: Tak

mocy urządzeń grzewczych Φ def : -89 W Wyniki obliczeń sezonowego zapotrzebowania na energię E: Wariant obliczeń: Obliczaj tylko dla całego budynku Stacja meteorologiczna: Kielce Stacja

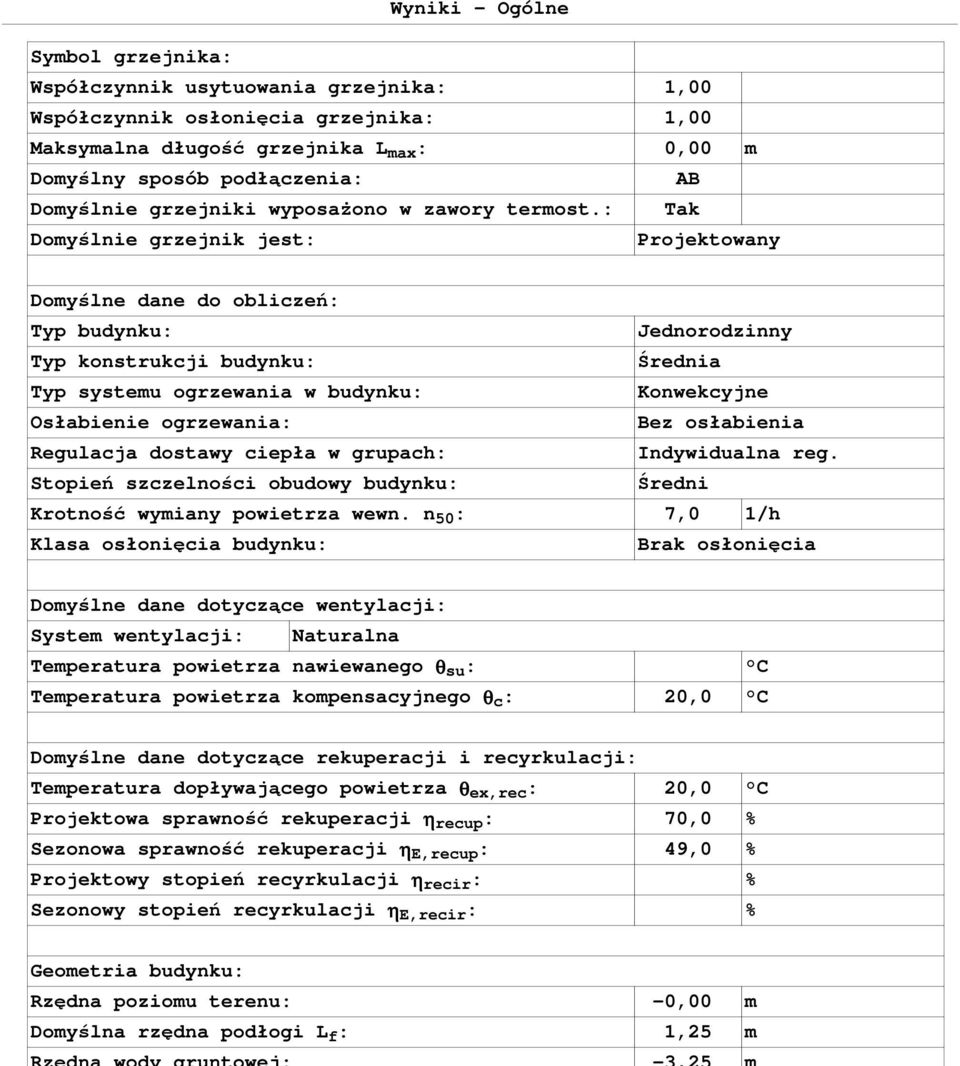

3 Wyniki - Ogólne Symbol grzejnika: Współczynnik usytuowania grzejnika: 1,00 Współczynnik osłonięcia grzejnika: 1,00 Maksymalna długość grzejnika L max : 0,00 m Domyślny sposób podłączenia: AB Domyślnie grzejniki wyposaŝono w zawory termost.: Tak Domyślnie grzejnik jest: Projektowany Domyślne dane do obliczeń: Typ budynku: Jednorodzinny Typ konstrukcji budynku: Średnia Typ systemu ogrzewania w budynku: Konwekcyjne Osłabienie ogrzewania: Bez osłabienia Regulacja dostawy ciepła w grupach: Indywidualna reg. Stopień szczelności obudowy budynku: Średni Krotność wymiany powietrza wewn. n 50 : 7,0 1/h Klasa osłonięcia budynku: Brak osłonięcia Domyślne dane dotyczące wentylacji: System wentylacji: Naturalna Temperatura powietrza nawiewanego θ su : C Temperatura powietrza kompensacyjnego θ c : 20,0 C Domyślne dane dotyczące rekuperacji i recyrkulacji: Temperatura dopływającego powietrza θ ex,rec : 20,0 C Projektowa sprawność rekuperacji η recup : 70,0 % Sezonowa sprawność rekuperacji η E,recup : 49,0 % Projektowy stopień recyrkulacji η recir : % Sezonowy stopień recyrkulacji η E,recir : % Geometria budynku: Rzędna poziomu terenu: -0,00 m Domyślna rzędna podłogi L f : 1,25 m

: Tak Domyślnie grzejnik jest: Projektowany Domyślne dane do obliczeń: Typ budynku: Jednorodzinny Typ konstrukcji budynku: Średnia Typ systemu ogrzewania w budynku: Konwekcyjne Osłabienie ogrzewania:

4 Wyniki - Ogólne Domyślne średnie strumienie bytowych zysków ciepła przypadające na mieszkanie [W]: Typ mieszkania Ciepła woda Gotowa- Oświe- Urządz. uŝytkowa nie tlenie elektr. Mieszkanie o pow. F < 50 m Mieszkanie o pow. 50 F 100 m Mieszkanie o pow. F > 100 m Dzieci - dodatkowe oświetlenie: 45 W Statystyka budynku: Liczba kondygnacji: Liczba stref budynku: Liczba grup pomieszczeń: Liczba pomieszczeń: 8

F < 50 m 2 25 110 15 95 Mieszkanie o pow. 50 F 100 m 2 25 110 30 95 Mieszkanie o pow.

5 Wyniki - Bilans zuŝycia energii cieplnej Bilans energii cieplnej - W sezonie Energia cieplna [GJ] Qh 84,16 Qw 36,92 Qa 29,38 Qz 27,6 Qg 0 Qi 0 Qsw -9,76 Qz Qw Qg Qa Qsw Qi Qh Miesiąc N d T em,m Q z Q w Q g Q a η Q sw Q i Q h C GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok Wrzesień 5 12,7 0,25 0,83 0,00 0,30 0,988 0,31 0,00 1,08 Październik 31 7,7 2,64 5,16 0,00 2,93 0,999 1,49 0,00 9,23 Listopad 30 2,9 3,55 4,99 0,00 3,80 1,000 0,77 0,00 11,57 Grudzień 31-1,2 4,56 5,16 0,00 4,78 1,000 0,57 0,00 13,92 Styczeń 31-3,9 5,14 5,16 0,00 5,35 1,000 0,80 0,00 14,84 Luty 28-2,7 4,41 4,66 0,00 4,60 1,000 1,28 0,00 12,38 Marzec 31 1,0 4,08 5,16 0,00 4,32 0,999 2,04 0,00 11,52 Kwiecień 30 7,0 2,70 4,99 0,00 2,97 0,994 2,09 0,00 8,58 Maj 5 12,3 0,27 0,83 0,00 0,32 0,970 0,40 0,00 1,02 W sezonie 222 2,1 27,60 36,92 0,00 29,38 0,997 9,76 0,00 84,16

Październik 31 7,7 2,64 5,16 0,00 2,93 0,999 1,49 0,00 9,23 Listopad 30 2,9 3,55 4,99 0,00 3,80 1,000 0,77 0,00 11,57 Grudzień 31-1,2 4,56 5,16 0,00 4,78 1,000 0,57 0,00 13,92 Styczeń 31-3,9 5,14

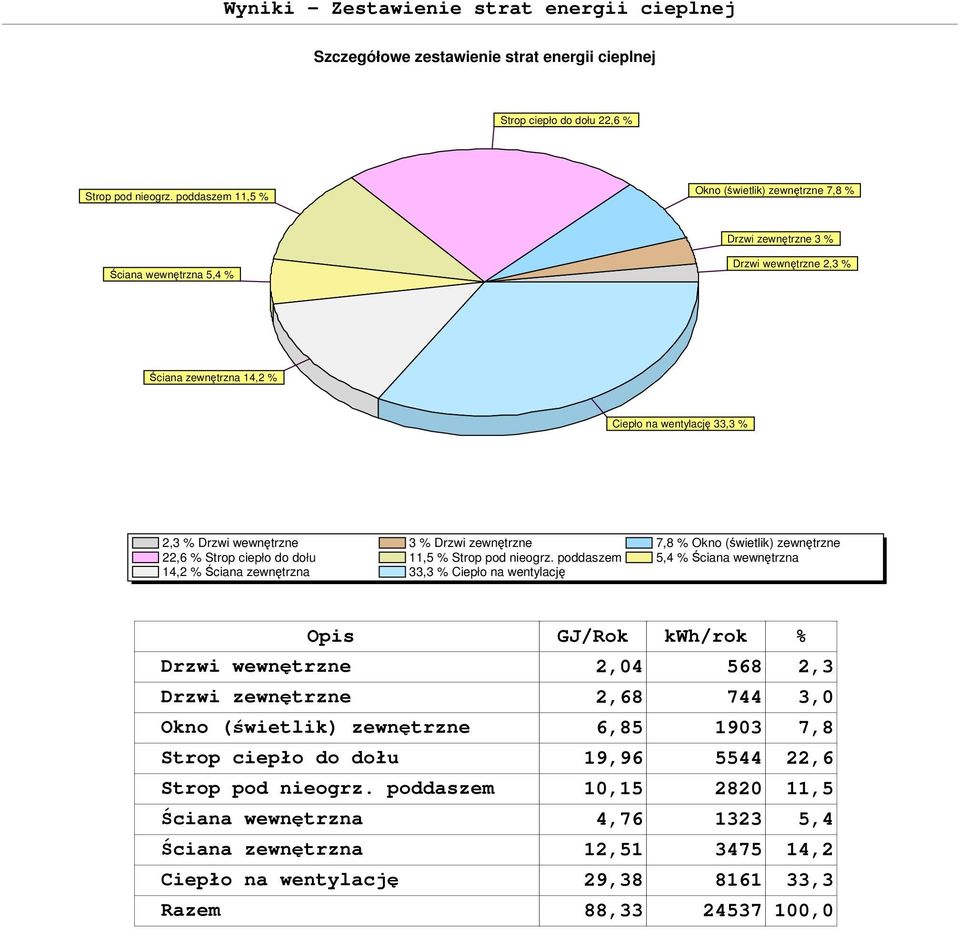

6 Wyniki - Zestawienie strat energii cieplnej Szczegółowe zestawienie strat energii cieplnej Strop ciepło do dołu 22,6 % Strop pod nieogrz. poddaszem 11,5 % Okno (świetlik) zewnętrzne 7,8 % Drzwi zewnętrzne 3 % Ściana wewnętrzna 5,4 % Drzwi wewnętrzne 2,3 % Ściana zewnętrzna 14,2 % Ciepło na wentylację 33,3 % 2,3 % Drzwi wewnętrzne 3 % Drzwi zewnętrzne 7,8 % Okno (świetlik) zewnętrzne 22,6 % Strop ciepło do dołu 11,5 % Strop pod nieogrz. poddaszem 5,4 % Ściana wewnętrzna 14,2 % Ściana zewnętrzna 33,3 % Ciepło na wentylację Opis GJ/Rok kwh/rok % Drzwi wewnętrzne 2, ,3 Drzwi zewnętrzne 2, ,0 Okno (świetlik) zewnętrzne 6, ,8 Strop ciepło do dołu 19, ,6 Strop pod nieogrz. poddaszem 10, ,5 Ściana wewnętrzna 4, ,4 Ściana zewnętrzna 12, ,2 Ciepło na wentylację 29, ,3 Razem 88, ,0

Drzwi zewnętrzne 7,8 % Okno (świetlik) zewnętrzne 22,6 % Strop ciepło do dołu 11,5 % Strop pod nieogrz.

7 Wyniki - Zestawienie przegród Symbol Opis U Φ T Φ Tob W/m 2 K W W D4 Drzwi wewnętrzne L H= 80,0 205,0 cm 2, D3 Drzwi zewnętrzne L H= 90,0 230,0 cm 1, D2 Drzwi zewnętrzne L H= 90,0 205,0 cm 1, D1 Drzwi zewnętrzne L H= 100,0 205,0 cm 1, O2 Okno (świetlik) zewnętrzne L H= 85,0 115,0 cm 1, O1 Okno (świetlik) zewnętrzne L H= 150,0 150,0 cm 1, SNP Strop ciepło do dołu 23,0 cm 0, SPP Strop pod nieogrz. poddaszem 33,0 cm 0, SN Ściana wewnętrzna 30,0 cm 1, SD Ściana wewnętrzna 14,0 cm 2, SZ MAX 29 Ściana zewnętrzna 44,0 cm MAX 28cm 0,

115,0 cm 1,600 69 O1 Okno (świetlik) zewnętrzne L H= 150,0 150,0 cm 1,600 720 SNP Strop ciepło do dołu 23,0 cm 0,637 1041 SPP Strop pod nieogrz.

8 Wyniki - Grzejniki Pom. Typ Symbol G Φ p,r Φ r,r Φ def,r θ r θ r,r M m W W W K K kg/s 1.1 CV , ,0 19,89 0, A-617 0, ,0 21,43 0, CV21S-60 0, ,0 20,55 0, CV , ,0 19,54 0, CV , ,0 19,81 0, CV21S-60 0, ,0 19,82 0, CV21S-60 0, ,0 21,89 0, CV21S-45 0, ,0 21,07 0,00510

3 CV21S-60 0,070 996 1023-27 20,0 20,55 0,01190 1.4 CV11-60 0,060 720 703 17 20,0 19,54 0,00859 1.
