1 1 1. Strona tytułowa audytu energetycznego Modernizacja (przebudowa) węzła ciepłowniczego c.w.u. Pawilon. 1. Dane identyfikacyjne budynku 1.1 Rodzaj budynku Służby zdrowia 1.2 Rok budowy 1987 Radomski Szpital Specjalistyczny Im. dr Tytusa Chałubińskiego 1.4 Adres budynku 1.3 INWESTOR ul.tochtermana 1 Radomski Szpital Specjalistyczny ul. Tochtermana 1 (nazwa lub imię i nazwisko) Radom Radom 2. Nazwa, adres i numer REGON firmy wykonującej audyt: mazowieckie EcoEnergyProjects, Maszkowo 15 b, Koszalin Imię, Nazwisko, adres oraz numer PESEL audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: mgr inż.grzegorz Hałuszka Maszkowo 15 b, Koszalin Uprawnienia do projektowania bez ograniczeń Nr UAN/N/7210/87/9 podpis 4. Współautorzy audytu: imiona, nazwiska, zakresy prac, posiadane kwalifikacje Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu energetycznego Miejscowość: Radom data wykonania opracowania styczeń Spis treści 1. Strona tytułowa audytu energetycznego 2. Karta audytu energetycznego budynku 3. Wykaz dokumentów i danych źródłowych 4. Inwentaryzacja techniczno-budowlana budynku 5. Ocena stanu technicznego budynku w zakresie istotnym dla wskazania właściwych usprawnień i przedsięwzięć termomodernizacyjnych 6. Dokumentacja wyboru optymalnych wariantów przedsięwzięcia termomodernizacyjnego 7. Dokumentacja wykonania kolejnych kroków algorytmu służącego wybraniu optymalnego wariantu przedsięwzięcia termomodernizacyjnego 8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego, przewidzianego do realizacji

2 2 2. Karta audytu energetycznego budynku 2.1. Dane ogólne Konstrukcja/technologia budynku tradycyjna Liczba kondygnacji Kubatura części ogrzewanej 8067, Powierzchnia netto budynku 2722, Liczba osób użytkujących budynek 140, Sposób przygotowania ciepłej wody Centralne Rodzaj systemu grzewczego budynku Centralne Współczynnik kształtu A/V 0, Współczynniki przenikania ciepła przez przegrody budowlane Stan przed termomodernizacją Stan po termomodernizacji Ściany zewnętrzne 0,30 0, Dach/stropodach 0,25 0, Strop piwnicy 1,20 1, Okna 1,80 1, Drzwi/bramy 2,60 2, Podłogi na gruncie 0,45 0, Stropy wewnętrzne 2,27 2, Ściany wewnętrzne 1,14 1, Sprawności składowe systemu grzewczego Stan przed termomodernizacją Stan po termomodernizacji Sprawność wytwarzania 0,960 0, Sprawność przesyłania 0,970 0, Sprawność regulacji 0,800 0, Sprawność akumulacji 1,000 1, Uwzględnienie przerwy na ogrzewanie w okresie tygodnia 1,000 1, Uwzględnienie przerwy na ogrzewanie w ciągu doby 1,000 1, Charakterystyka systemu wentylacji Stan przed termomodernizacją Stan po termomodernizacji Rodzaj wentylacji Wentylacja z odzyskiem Wentylacja z odzyskiem Sposób doprowadzenia i odprowadzenia powietrza kanały wentylacyjne kanały wentylacyjne Strumień powietrza wentylacyjnego 8067,09/8067, ,09/8067,09

3 Liczba wymian 1,00 1, Charakterystyka energetyczna budynku Stan przed termomodernizacją Stan po termomodernizacji Obliczeniowa moc cieplna systemu grzewczego [kw] 231,60 231, Obliczeniowa moc cieplna na przygotowanie cwu [kw] 1000,96 862, Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne zapotrzebowanie na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Obliczenie zużycia energii na przygotowanie ciepłej wody [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 2 rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 3 rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 2 rok)] 908,87 908, , , , ,68 92,75 92,75 42,01 42,01 124,50 124, Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) Stan przed termomodernizacją Stan po termomodernizacji Opłata za 1GJ na ogrzewanie 45,66 45, Opłata za 1MW mocy zamówionej na ogrzewanie na miesiąc Opłata za 1MW mocy zamówionej na podgrzanie cwu na miesiąc 9205, , , , Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota dofinansowania w ramach RPO [zł] ,00 Planowane koszty całkowite [zł] ,00 Roczna oszczędność kosztów energii [zł/rok] 58799,79 Roczne zmniejszenie zapotrzebowania na energię [%] 11,76

4 4 3. Wykaz dokumentów i danych źródłowych 3.1. Ustawy i Rozporządzenia 1. Ustawa "prawo budowlane" z dnia 7 lipca 1994r. z późniejszymi zmianami 2. Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzór kart audytów, a także algorytmy opłacalności przedsięwzięcia termomodernizacyjnego 3. Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego sposobu weryfikacji audytu energetycznego i części audytu remontowego oraz szczegółowych warunków, jakie powinny spełniać podmioty, którym BGK może zlecać wykonanie weryfikacji audytów 4. Ustawa "o wspieraniu termomodernizacji i remontów" z dnia 21 listopad 2008r. z późniejszymi zmianami 5. Rozporządzenie Ministra Infrastruktury z dnia 06 listopada 2008r. w sprawie metodologii obliczeń charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącego samodzielną całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectwa ich charakterystyki energetycznej 3.2. Normy techniczne 1. PN-EN ISO Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. 2. PN-EN ISO 13790:2008 Obliczenia zużycia energii do ogrzewania i chłodzenia. 3. PN-83/B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania. 4. PN-82/B Temperatury ogrzewanych pomieszczeń w budynkach. 5. PN-82/B Temperatury obliczeniowe zewnętrzne. 6. PN-EN 12831:2006 Metoda obliczania projektowanego obciążenia cieplnego Materiały przekazane przez inwestora 1. Dokumentacja techniczna 2. Informacje techniczne przekazane przez inwestora 3.4. Inne materiały 1. Materiały z przeprowadzonej wizji lokalnej 3.5. Wytyczne oraz uwagi inwestora 1.Ochrona atmosfery poprzez zmniejszenie emisji substancji lotnych pochodzących ze spalania paliw w źródle ciepła. 2.Popeawa jakości powietrza 3.Wykorzystanie źródeł energii odnawialnej poprzez zastosowanie instalacji solarnych. 4.Obniżenie kosztów wytwarzania energii cieplnej. 5.Uzyskanie środków finansowych na realizacje inwestycji w ramach RPO dla województwa mazowieckiego

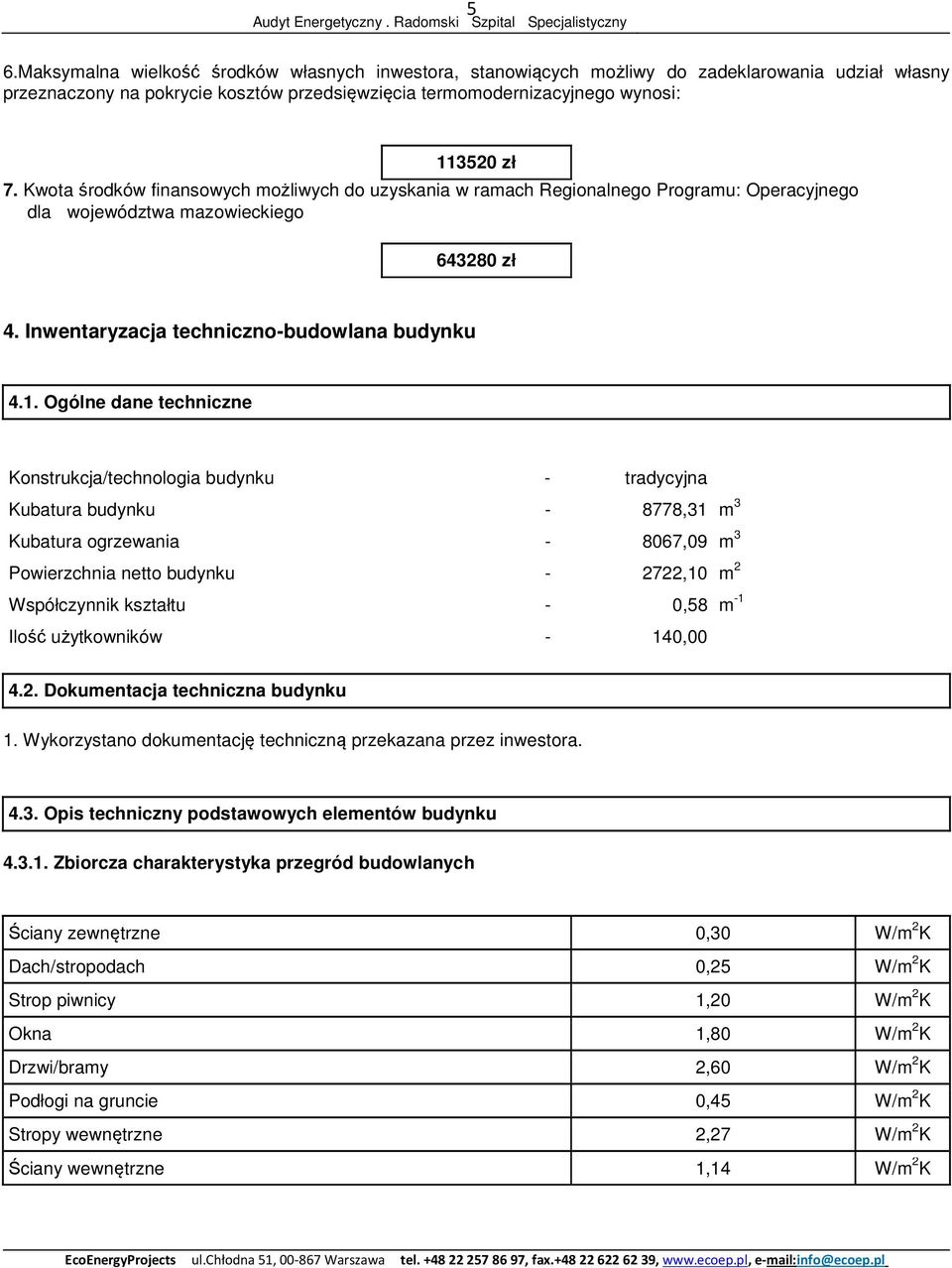

5 5 6.Maksymalna wielkość środków własnych inwestora, stanowiących możliwy do zadeklarowania udział własny przeznaczony na pokrycie kosztów przedsięwzięcia termomodernizacyjnego wynosi: zł 7. Kwota środków finansowych możliwych do uzyskania w ramach Regionalnego Programu: Operacyjnego dla województwa mazowieckiego zł 4. Inwentaryzacja techniczno-budowlana budynku 4.1. Ogólne dane techniczne Konstrukcja/technologia budynku - tradycyjna Kubatura budynku ,31 m 3 Kubatura ogrzewania ,09 m 3 Powierzchnia netto budynku ,10 m 2 Współczynnik kształtu - 0,58 m -1 Ilość użytkowników - 140, Dokumentacja techniczna budynku 1. Wykorzystano dokumentację techniczną przekazana przez inwestora Opis techniczny podstawowych elementów budynku Zbiorcza charakterystyka przegród budowlanych Ściany zewnętrzne 0,30 W/m 2 K Dach/stropodach 0,25 W/m 2 K Strop piwnicy 1,20 W/m 2 K Okna 1,80 W/m 2 K Drzwi/bramy 2,60 W/m 2 K Podłogi na gruncie 0,45 W/m 2 K Stropy wewnętrzne 2,27 W/m 2 K Ściany wewnętrzne 1,14 W/m 2 K

6 Taryfy i opłaty Ceny ciepła - c.o. Stan przed termomodernizacją Stan po termomodernizacji Opłata za 1 GJ na ogrzewanie 45,66 zł/gj 45,66 zł/gj Opłata za 1MW mocy zamówionej na ogrzewanie 9205,05 zł/mw/mc 9205,05 zł/mw/mc Ceny ciepła - c.w.u. Stan przed termomodernizacją Stan po termomodernizacji Opłata za 1 GJ 45,66 zł/gj 45,66 zł/gj Opłata za 1 MW mocy zamówionej na podgrzanie c.w.u. 9205,05 zł/mw/mc 9205,05 zł/mw/mc 4.5. Charakterystyka systemu grzewczego Wytwarzanie Przesyłanie ciepła Regulacja systemu grzewczego Kotły niskotemperaturowe gazowe lub olejowe Paliwo - gaz ziemny C.o. wodne z źródłem w budynku, z zaizolowanymi przewodami, armaturą i urządzeniami w pom. ogrzewanych Ogrzewanie wodne z grzejnikami członowymi lub płytowymi w przypadku regulacji centralnej η g = 0,960 η d = 0,970 η e = 0,800 Akumulacje ciepła Brak zasobnika buforowego η s = 1,000 Czas ogrzewania w okresie tygodnia Przerwy w ogrzewaniu w okresie doby Liczba dni: 7 dni w t = 1,000 Liczba godzin: Bez przerw w d = 1,000 Sprawność całkowita systemu grzewczego η g η d η e η s = 0,745 Moc cieplna zamówiona (centralne ogrzewanie) Moc cieplna zamówiona (ciepła woda użytkowa) --- MW --- MW 4.6. Charakterystyka instalacji ciepłej wody użytkowej Wytwarzanie ciepła Kotły gazowe kondensacyjne η g = 0,930 Przesył ciepłej wody Instalacje duże, ponad 100 punktów poboru cieplej wody η d = 0,700 Akumulacja ciepła Zasobnik w systemie wg standardu z lat 1970-tych η s = 0, Charakterystyka systemu wentylacji Rodzaj wentylacji Sposób doprowadzania i odprowadzania powietrza Wentylacja z odzyskiem kanały wentylacyjne Strumień powietrza 8067,09/8067,09

7 7 wentylacyjnego Krotność wymian powietrza 1,00 Wentylacja w budynku zapewnia prawidłowe przewietrzanie. W okresie zimowym na skutek nadmiernego napływu powietrza zimnego mogą następować wysokie straty ciepła na ogrzewanie powietrza wentylacyjnego. 5. Ocena stanu technicznego budynku w zakresie istotnym dla wskazania właściwych usprawnień i przedsięwzięć termomodernizacyjnych Rodzaj przegrody lub instalacji Ściana zewnętrzna Dach Podłoga na gruncie System grzewczy Instalacja ciepłej wody użytkowej Charakterystyka stanu istniejącego i możliwości poprawy Nie podlega termomodernizacji Nie podlega termomodernizacji Nie podlega termomodernizacji Nie podlega termomodernizacji Węzeł zmodernizowany w zakresie technologii cieplnej. W celu obniżenia kosztów przygotowania c.w.u. przewiduje sie wykonanie instalacji solarnej współpracującej z istniejącym węzłem ciepłowniczym c.w.u. Przewiduje się następujące działania modernizacyjne: montaż instalacji solarnej składającej się z 240 kolektorów słonecznych wraz z osprzętem i automatyką o łącznej mocy użytkowej 340,00 kw. 6.2 Ocena opłacalności i wybór wariantu przedsięwzięcia polegającego na wymianie okien lub drzwi oraz poprawie systemu wentylacji 6.3 Ocena opłacalności i wybór wariantu prowadzącego do zmniejszenia zapotrzebowania na ciepło na przygotowanie ciepłej wody użytkowej Rozpatrzono dwa warianty modernizacji poprzez montaż instalacji solarnej: montaż kolektorów słonecznych płaskich- wariant 1 montaż kolektorów słonecznych próżniowych wariant Obliczenia mocy cieplnej oraz zapotrzebowanie na ciepło do przygotowania cwu Stan istniejący Wariant 1 Liczba użytkowników L i 140,00 140,00 Zapotrzebowanie jednostkowe Vcw [m 3 /d] 0,325 0,325 Temperatura ciepłej wody na zaworze czerpalnym [ o C] 45,00 45,00 Liczba dni użytkowania t uz [dni] 365,00 365,00 Czas użytkowania w ciągu doby τ [h] 24,00 24,00 Sprawność źródła ciepła 0,930 0,980 Sprawność przesyłu 0,700 0,700 Sprawność akumulacji ciepła 0,590 0,650

8 8 Współczynnik nierównomierności Nh 2,79 2,79 Zużycie w ciągu doby G d [m 3 /d] 49,28 49,28 Zużycie średnie godzinowe G h,śr [m 3 /h] 2,74 2,74 Obliczeniowe zapotrzebowanie ciepła Q cw [GJ/a] 6867, ,680 Max moc cieplna q cwu [MW] 1,0010 0,8622 Wariant 2 140,00 0,325 45,00 365,00 24,00 0,990 0,700 0,650 2,79 49,28 2, ,926 0, Ocena opłacalności modernizacji instalacji cwu Stan istniejący Wariant 1 Opłata za 1 GJ [zł/gj] 45,66 45,66 Opłata za 1 MW mocy zamówionej na podgrzanie cwu [zł/mw] 9205, ,05 Roczna oszczędność kosztów O [zł/a] ,28 Koszt modernizacji Nu [zł] ,00 SPBT [lat] ,11 Wariant 2 45, , , ,00 14,86

9 9 Optymalnym wariantem przedsięwzięcia jest wariant nr 1 Procentowa poprawa sprawności źródła ciepła 0, Uproszczona kalkulacja kosztów modernizacji instalacji cwu dla wariantu optymalnego Planowane usprawnienia: Nakłady montaż instalacji solarnej składającej się z 240 kolektorów słonecznych wraz z osprzętem i automatyką o łącznej mocy użytkowej 340,00 kw , Ocena opłacalności modernizacji instalacji grzewczej Suma: ,00 Stan istniejący Opłata za 1 GJ na ogrzewanie [zł/gj] 45,66 Opłata za 1MW mocy zamówionej na ogrzewanie [zł/mw] 9205,05 Sezonowe zapotrzebowanie na ciepło [GJ] 908,87 Obliczeniowa moc cieplna systemu grzewczego [MW] 0,2316 Sprawność systemu grzewczego 0,745 Roczna oszczędność kosztów O [zł/a] --- Koszt modernizacji [zł] --- SPBT [lat] ---

10 10 Audyt Energetyczny. Radomski Szpital Specjalistyczny 7. Dokumentacja wykonania kolejnych kroków algorytmu służącego wybraniu optymalnego wariantu przedsięwzięcia termomodernizacyjnego 7.1. Zestawienie wybranych usprawnień i wariantów termomodernizacyjnych w kolejności rosnącej wartości SPBT Lp. Rodzaj i zakres usprawnienia termomodernizacyjnego albo wariantu przedsięwzięcia termomodernizacyjnego Planowane koszty robót [zł] SPBT 1. Modernizacja systemu ciepłej wody użytkowej ,00 zł 12,11 [lat] Koszty audytu i/lub projektów i dokumentacji technicznej 45000, Określenie kosztów poszczególnych wariantów przedsięwzięcia termomodernizacyjnego Wariant 1 Usprawnienie Koszt 1 Modernizacja systemu ciepłej wody użytkowej ,00 2 Audyt i/lub inna dokumentacja techniczna 45000,00 Całkowity koszt , Wyniki komputerowych obliczeń dla poszczególnych wariantów przedsięwzięcia Wariant sumaryczna strata ciepła budynku roczne zapotrzebowanie energii budynku średnia temperatura pomieszczeń ogrzewanych powierzchnia pomieszczeń ogrzewanych kubatura pomieszczeń ogrzewanych kubatura budynku kubatura przestrzeni ogrzewanej wskaźnik cieplny budynku stosunek pow. przegród zewnętrznych do kubatury przestrzeni ogrzewanej A/V [MW] [GJ] o C m 2 m 3 m 3 m 3 W/m 2 1/m 0 0, ,87 24, , , , ,09 28,71 0,58 1 0, ,87 24, , , , ,09 28,71 0,58

11 11 Audyt Energetyczny. Radomski Szpital Specjalistyczny 7.4. Obliczenia oszczędności kosztów wynikających z przeprowadzenia przedsięwzięcia termomodernizacyjnego Wariant Q h0,1co Q 0,1cwu η 0,1 w t0,1 w d0,1 Q 0,1 O 0,1 O % O q h0,1co GJ MW q 0,1cwu GJ MW 908, ,67 0,2316 1, , ,68 0,2316 0, GJ zł zł % 0,74 1,00 1, ,87 0,74 1,00 1, , , , ,79 11, Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego budynku Wariant Planowane koszty całkowite Roczna oszczędność kosztów energii O Procentowa oszczędność zapotrz. na energię ,00 zł 58799,79 11,76% Planowana kwota środków własnych i kwota kredytu , ,0 0 15,00 85,00 Optymalnym wariantem przedsięwzięcia termomodernizacyjnego jest wariant nr 1 gdyż: 1. Zmniejszenie rocznego zapotrzebowania na energię zużywaną na potrzeby podgrzewania wody użytkowej wynosi:11,62 %.Jest to wariant o najkrótszym prostym czasie zwrotu SPBT 2. Kwota dofinansowania w ramach RPO nie przekracza 85% kosztów inwestycji 3. Środki własne konieczne na realizację przedsięwzięcia termomodernizacyjnego nie przekraczają zadeklarowanych przez inwestora środków w kwocie ,00 zł 7.7. Charakterystyka optymalnego wariantu przedsięwzięcia termomodernizacyjnego - planowany koszt całkowity ,00 zł - planowana kwota środków własnych ,00 zł - planowana kwota dofinansowania w ramach RPO ,00 zł - roczne oszczędności kosztów energii ,79 zł t.j. 11,62 %

12 12 Audyt Energetyczny. Radomski Szpital Specjalistyczny 8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego, przewidzianego do realizacji. C.W.U. Usprawnienie: modernizacja instalacji ciepłej wody użytkowej Wymagany zakres prac modernizacyjnych: montaż instalacji solarnej składającej się z 240 kolektorów słonecznych wraz z osprzętem i automatyką o łącznej mocy użytkowej 340,00 kw. Uwagi: Szczegółowy zakres prac oraz ostateczny dobór urządzeń według PBW modernizacji instalacji c.w.u., węzła c.w.u. i instalacji solarnej.
