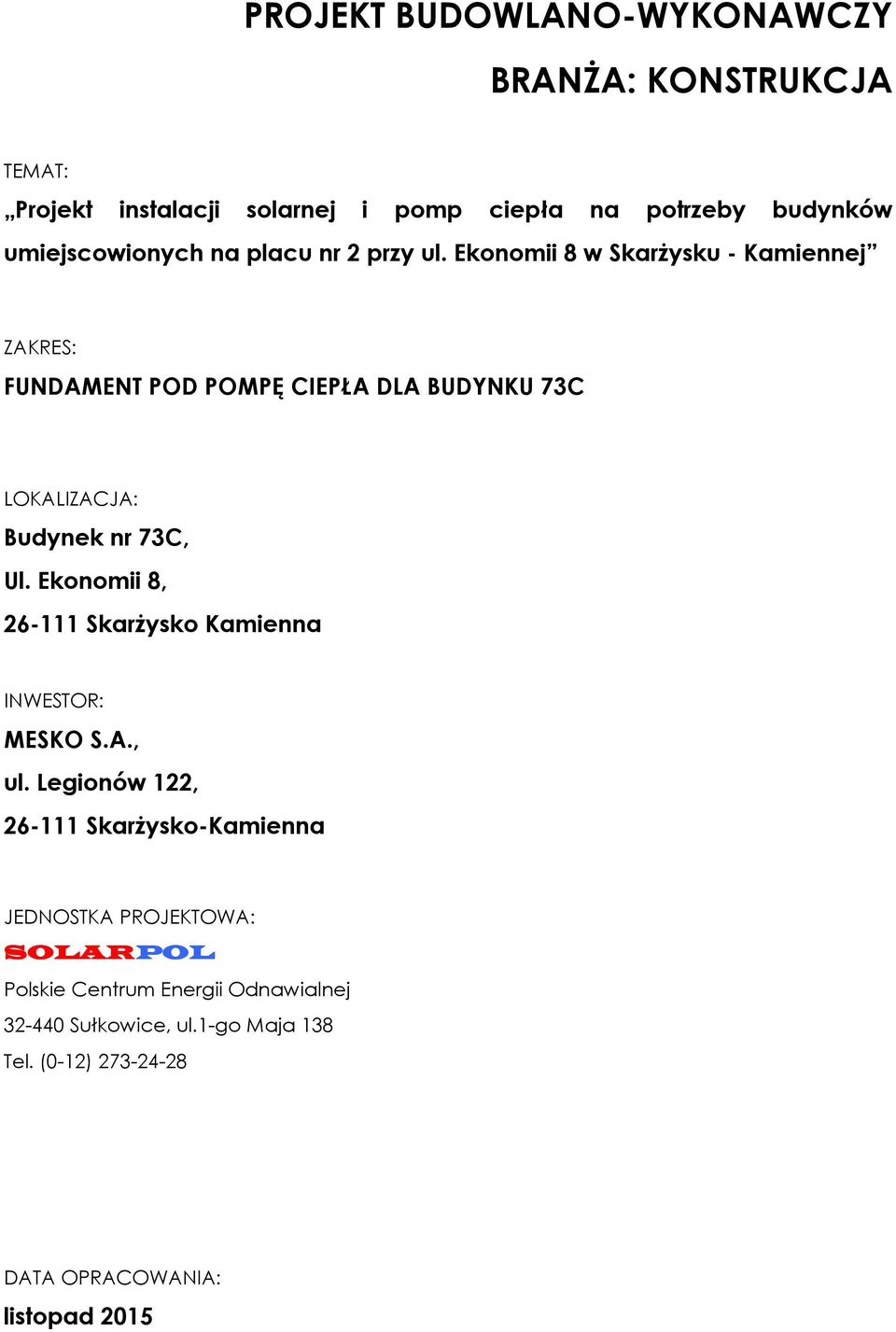

1 PROJEKT BUDOWLANO-WYKONAWCZY BRANŻA: KONSTRUKCJA TEMAT: Projekt instalacji solarnej i pomp ciepła na potrzeby budynków umiejscowionych na placu nr 2 przy ul. Ekonomii 8 w Skarżysku - Kamiennej ZAKRES: FUNDAMENT POD POMPĘ CIEPŁA DLA BUDYNKU 73C LOKALIZACJA: Budynek nr 73C, Ul. Ekonomii 8, Skarżysko Kamienna INWESTOR: MESKO S.A., ul. Legionów 122, Skarżysko-Kamienna JEDNOSTKA PROJEKTOWA: SOLARPOL Polskie Centrum Energii Odnawialnej Sułkowice, ul.1-go Maja 138 Tel. (0-12) DATA OPRACOWANIA: listopad 2015

2

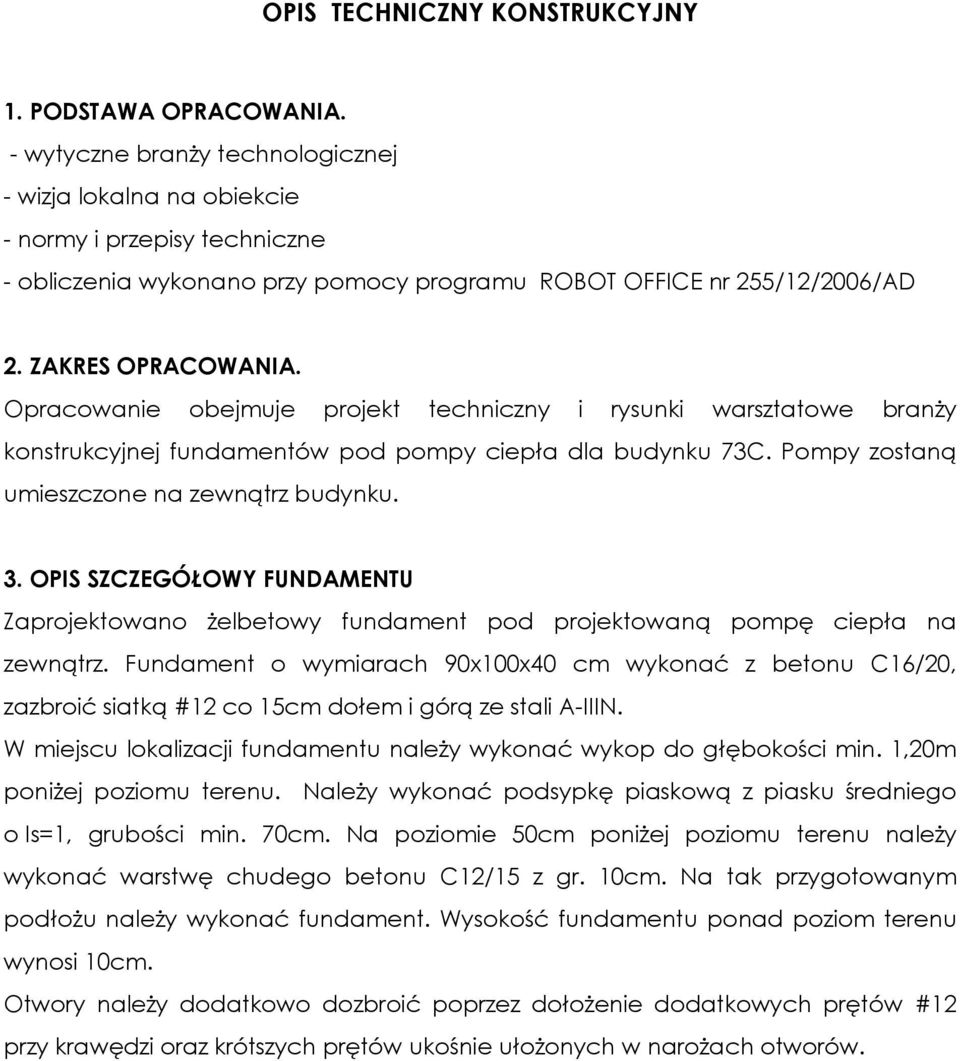

3 OPIS TECHNICZNY KONSTRUKCYJNY 1. PODSTAWA OPRACOWANIA. - wytyczne branży technologicznej - wizja lokalna na obiekcie - normy i przepisy techniczne - obliczenia wykonano przy pomocy programu ROBOT OFFICE nr 255/12/2006/AD 2. ZAKRES OPRACOWANIA. Opracowanie obejmuje projekt techniczny i rysunki warsztatowe branży konstrukcyjnej fundamentów pod pompy ciepła dla budynku 73C. Pompy zostaną umieszczone na zewnątrz budynku. 3. OPIS SZCZEGÓŁOWY FUNDAMENTU Zaprojektowano żelbetowy fundament pod projektowaną pompę ciepła na zewnątrz. Fundament o wymiarach 90x100x40 cm wykonać z betonu C16/20, zazbroić siatką #12 co 15cm dołem i górą ze stali A-IIIN. W miejscu lokalizacji fundamentu należy wykonać wykop do głębokości min. 1,20m poniżej poziomu terenu. Należy wykonać podsypkę piaskową z piasku średniego o Is=1, grubości min. 70cm. Na poziomie 50cm poniżej poziomu terenu należy wykonać warstwę chudego betonu C12/15 z gr. 10cm. Na tak przygotowanym podłożu należy wykonać fundament. Wysokość fundamentu ponad poziom terenu wynosi 10cm. Otwory należy dodatkowo dozbroić poprzez dołożenie dodatkowych prętów #12 przy krawędzi oraz krótszych prętów ukośnie ułożonych w narożach otworów.

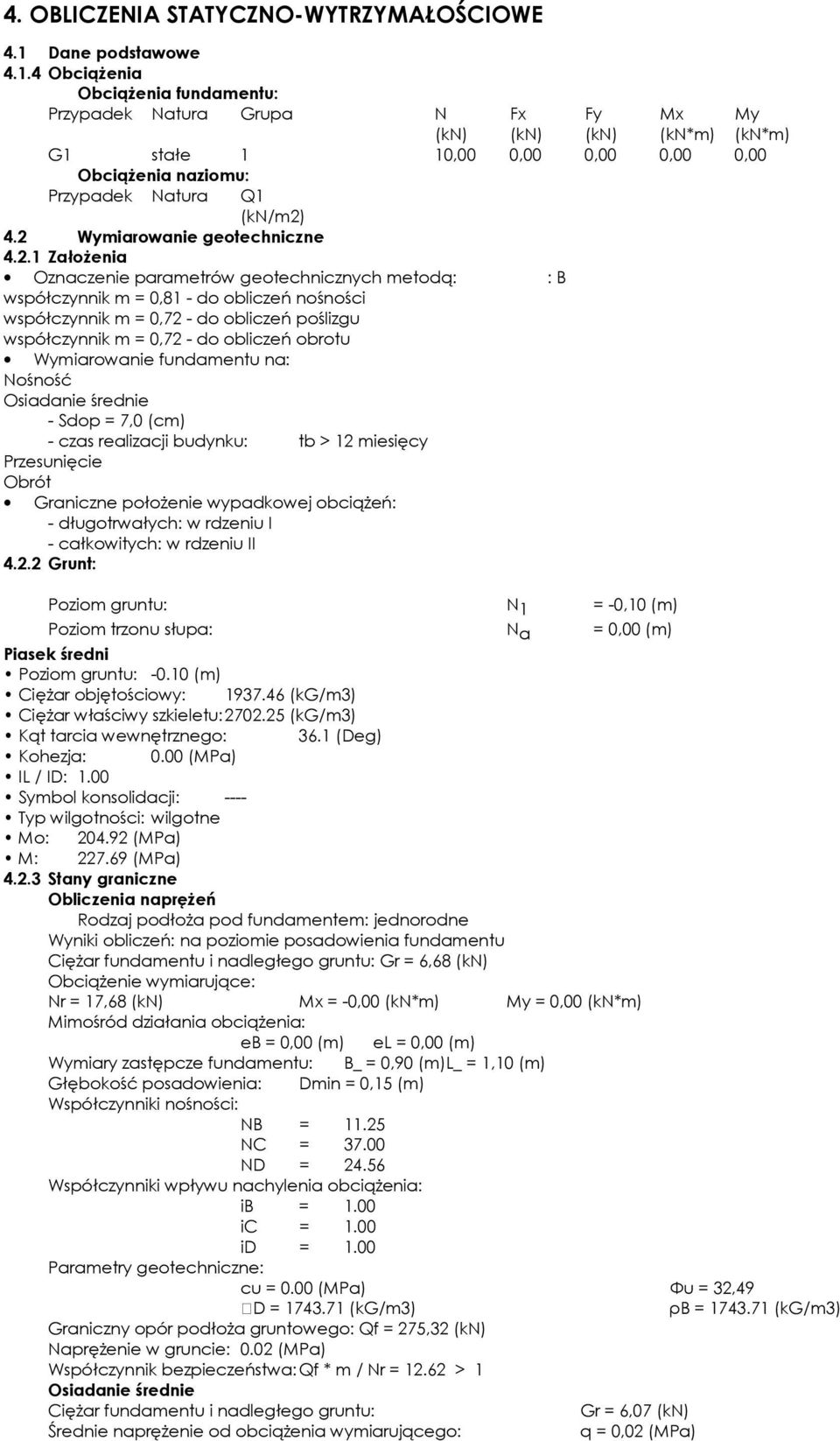

4 4. OBLICZENIA STATYCZNO-WYTRZYMAŁOŚCIOWE 4.1 Dane podstawowe Obciążenia Obciążenia fundamentu: Przypadek Natura Grupa N Fx Fy Mx My (kn) (kn) (kn) (kn*m) (kn*m) G1 stałe 1 10,00 0,00 0,00 0,00 0,00 Obciążenia naziomu: Przypadek Natura Q1 (kn/m2) 4.2 Wymiarowanie geotechniczne Założenia Oznaczenie parametrów geotechnicznych metodą: : B współczynnik m = 0,81 - do obliczeń nośności współczynnik m = 0,72 - do obliczeń poślizgu współczynnik m = 0,72 - do obliczeń obrotu Wymiarowanie fundamentu na: Nośność Osiadanie średnie - Sdop = 7,0 (cm) - czas realizacji budynku: tb > 12 miesięcy Przesunięcie Obrót Graniczne położenie wypadkowej obciążeń: - długotrwałych: w rdzeniu I - całkowitych: w rdzeniu II Grunt: Poziom gruntu: N 1 = -0,10 (m) Poziom trzonu słupa: N a = 0,00 (m) Piasek średni Poziom gruntu: (m) Ciężar objętościowy: (kg/m3) Ciężar właściwy szkieletu: (kg/m3) Kąt tarcia wewnętrznego: 36.1 (Deg) Kohezja: 0.00 (MPa) IL / ID: 1.00 Symbol konsolidacji: ---- Typ wilgotności: wilgotne Mo: (MPa) M: (MPa) Stany graniczne Obliczenia naprężeń Rodzaj podłoża pod fundamentem: jednorodne Wyniki obliczeń: na poziomie posadowienia fundamentu Gr = 6,68 (kn) Nr = 17,68 (kn) Mx = -0,00 (kn*m) My = 0,00 (kn*m) Mimośród działania obciążenia: eb = 0,00 (m) el = 0,00 (m) Wymiary zastępcze fundamentu: B_ = 0,90 (m) L_ = 1,10 (m) Głębokość posadowienia: Dmin = 0,15 (m) Współczynniki nośności: NB = NC = ND = Współczynniki wpływu nachylenia obciążenia: ib = 1.00 ic = 1.00 id = 1.00 Parametry geotechniczne: cu = 0.00 (MPa) Φu = 32,49 D = (kg/m3) ρb = (kg/m3) Graniczny opór podłoża gruntowego: Qf = 275,32 (kn) Naprężenie w gruncie: 0.02 (MPa) Współczynnik bezpieczeństwa: Qf * m / Nr = > 1 Osiadanie średnie Gr = 6,07 (kn) Średnie naprężenie od obciążenia wymiarującego: q = 0,02 (MPa)

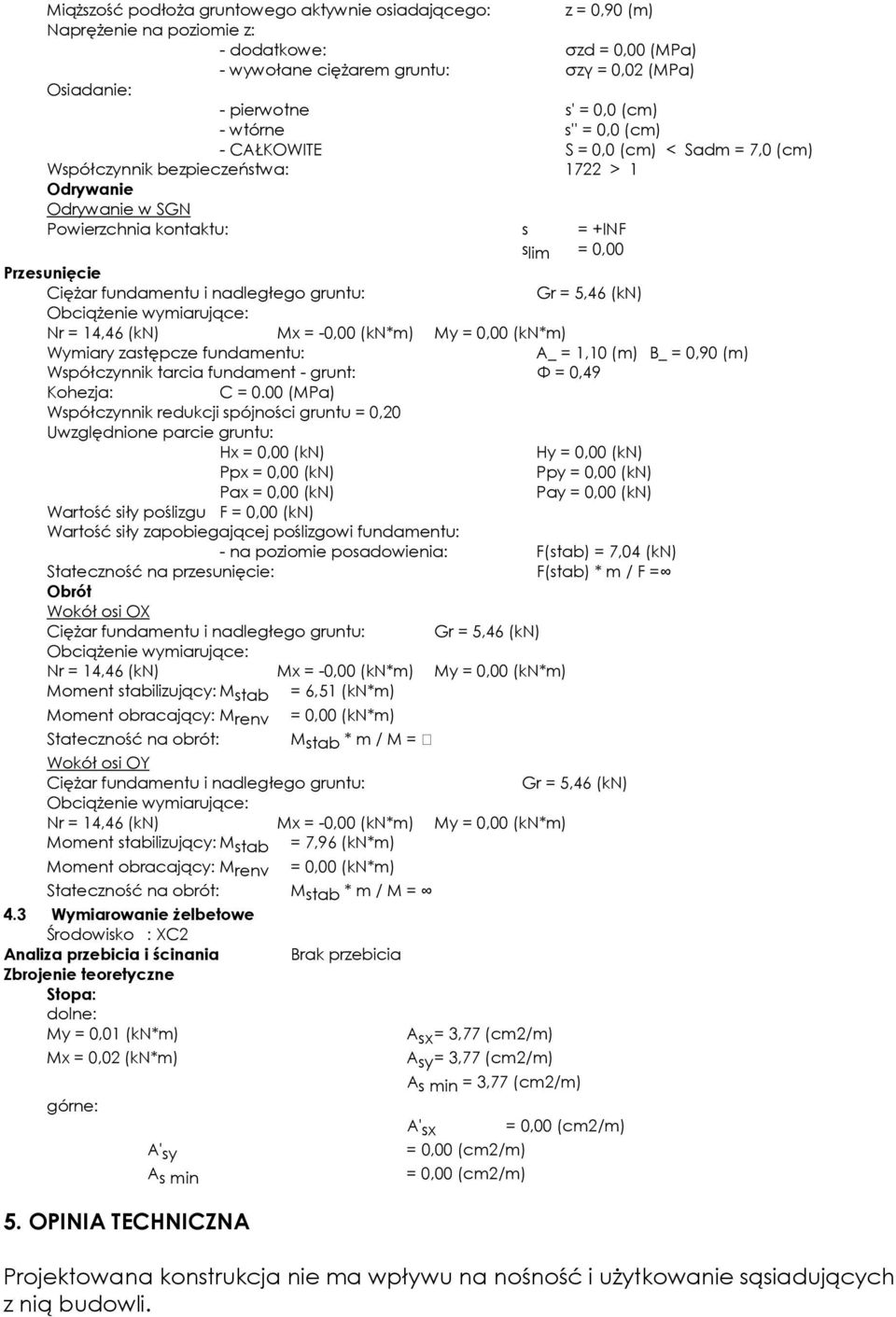

5 Miąższość podłoża gruntowego aktywnie osiadającego: z = 0,90 (m) Naprężenie na poziomie z: - dodatkowe: σzd = 0,00 (MPa) - wywołane ciężarem gruntu: σzγ = 0,02 (MPa) Osiadanie: - pierwotne s' = 0,0 (cm) - wtórne s'' = 0,0 (cm) - CAŁKOWITE S = 0,0 (cm) < Sadm = 7,0 (cm) Współczynnik bezpieczeństwa: 1722 > 1 Odrywanie Odrywanie w SGN Powierzchnia kontaktu: s = +INF s lim = 0,00 Przesunięcie Gr = 5,46 (kn) Wymiary zastępcze fundamentu: A_ = 1,10 (m) B_ = 0,90 (m) Współczynnik tarcia fundament - grunt: Φ = 0,49 Kohezja: C = 0.00 (MPa) Współczynnik redukcji spójności gruntu = 0,20 Uwzględnione parcie gruntu: Hx = 0,00 (kn) Hy = 0,00 (kn) Ppx = 0,00 (kn) Ppy = 0,00 (kn) Pax = 0,00 (kn) Pay = 0,00 (kn) Wartość siły poślizgu F = 0,00 (kn) Wartość siły zapobiegającej poślizgowi fundamentu: - na poziomie posadowienia: F(stab) = 7,04 (kn) Stateczność na przesunięcie: F(stab) * m / F = Obrót Wokół osi OX Gr = 5,46 (kn) Moment stabilizujący: M stab = 6,51 (kn*m) Moment obracający: M renv = 0,00 (kn*m) Stateczność na obrót: M stab * m / M = Wokół osi OY Gr = 5,46 (kn) Moment stabilizujący: M stab = 7,96 (kn*m) Moment obracający: M renv = 0,00 (kn*m) Stateczność na obrót: M stab * m / M = 4.3 Wymiarowanie żelbetowe Środowisko : XC2 Analiza przebicia i ścinania Zbrojenie teoretyczne Stopa: dolne: My = 0,01 (kn*m) Mx = 0,02 (kn*m) górne: A' sy A s min 5. OPINIA TECHNICZNA Brak przebicia A sx = 3,77 (cm2/m) A sy = 3,77 (cm2/m) A s min = 3,77 (cm2/m) A' sx = 0,00 (cm2/m) = 0,00 (cm2/m) = 0,00 (cm2/m) Projektowana konstrukcja nie ma wpływu na nośność i użytkowanie sąsiadujących z nią budowli.
