1 ZAŁĄCZNIK A - Przedmiot zamówienia : 1. Opracowanie analizy wymagań biznesowych systemu ezoz (zwanego dalej systemem). 2. Opracowanie analizy wymagań systemowych i funkcjonalnych systemu. 3. Opracowanie załoŝeń architektury systemu. 4. Opracowanie załoŝeń organizacji projektu, zgodnie z uznanymi metodykami zarządzania projektami PMI lub Prince 2, tj.: a. struktura zarządzania projektem, b. specyfikacja dokumentacji i procedur projektowych, c. systemu jakości prac, d. szablonów dokumentacji, 5. Opracowanie standardów: a. interfejsu uŝytkownika systemu, b. kodu źródłowego systemu, c. narzędzi developerskich do wytworzenia systemu, d. narzędzi do zarządzania wymaganiami i monitorowania błędów. 6. Zakup i budowa sieci teleinformatycznej LAN wchodzącej w skład CPWI w budynku Rejestru Usług Medycznych na potrzeby części administracyjno-księgowej systemu, na podstawie wykonanego i zaakceptowanego przez Zamawiającego projektu CPWI zgodnego z pkt. 9 niniejszego dokumentu oraz zgodnie z załącznikiem nr A3. 7. Projekt, zakup i budowa traktu światłowodowego łączącego budynek główny szpitala z budynkiem Rejestru Usług Medycznych, zgodnie z zapisami załącznika nr A Opomiarowanie, zaplanowanie i inwentaryzacja okablowania strukturalnego i osprzętu pasywnego na terenie Szpitala na potrzeby sieci przewodowej LAN wchodzącej w skład CPWI, zgodnie z załącznikiem nr A1. 9. Wykonanie projektu sieci LAN wchodzącej w skład CPWI w SPZOZ w Mińsku Mazowieckim, zgodnie z załącznikiem nr A2 i A Wykonanie audytu zakresu informacji zbieranych i przetwarzanych w SPZOZ. 11. Wykonanie audytu rozkładu pól elektromagnetycznych pochodzących z bezprzewodowych punktów dostępowych wchodzących w skład CPWI na całym terenie SPZOZ, zgodnie z załącznikiem nr A2.

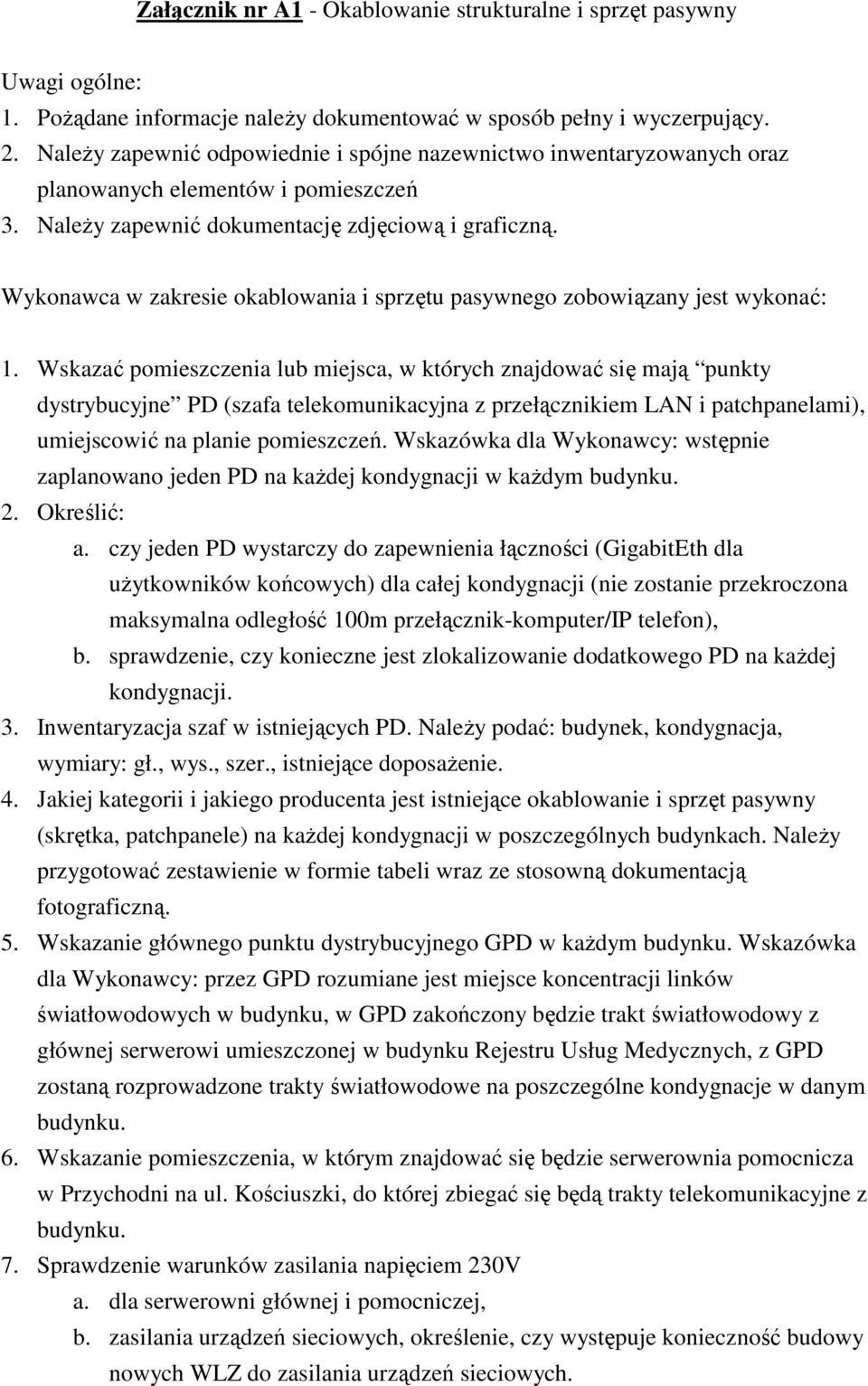

2 Załącznik nr A1 - Okablowanie strukturalne i sprzęt pasywny Uwagi ogólne: 1. PoŜądane informacje naleŝy dokumentować w sposób pełny i wyczerpujący. 2. NaleŜy zapewnić odpowiednie i spójne nazewnictwo inwentaryzowanych oraz planowanych elementów i pomieszczeń 3. NaleŜy zapewnić dokumentację zdjęciową i graficzną. Wykonawca w zakresie okablowania i sprzętu pasywnego zobowiązany jest wykonać: 1. Wskazać pomieszczenia lub miejsca, w których znajdować się mają punkty dystrybucyjne PD (szafa telekomunikacyjna z przełącznikiem LAN i patchpanelami), umiejscowić na planie pomieszczeń. Wskazówka dla Wykonawcy: wstępnie zaplanowano jeden PD na kaŝdej kondygnacji w kaŝdym budynku. 2. Określić: a. czy jeden PD wystarczy do zapewnienia łączności (GigabitEth dla uŝytkowników końcowych) dla całej kondygnacji (nie zostanie przekroczona maksymalna odległość 100m przełącznik-komputer/ip telefon), b. sprawdzenie, czy konieczne jest zlokalizowanie dodatkowego PD na kaŝdej kondygnacji. 3. Inwentaryzacja szaf w istniejących PD. NaleŜy podać: budynek, kondygnacja, wymiary: gł., wys., szer., istniejące doposaŝenie. 4. Jakiej kategorii i jakiego producenta jest istniejące okablowanie i sprzęt pasywny (skrętka, patchpanele) na kaŝdej kondygnacji w poszczególnych budynkach. NaleŜy przygotować zestawienie w formie tabeli wraz ze stosowną dokumentacją fotograficzną. 5. Wskazanie głównego punktu dystrybucyjnego GPD w kaŝdym budynku. Wskazówka dla Wykonawcy: przez GPD rozumiane jest miejsce koncentracji linków światłowodowych w budynku, w GPD zakończony będzie trakt światłowodowy z głównej serwerowi umieszczonej w budynku Rejestru Usług Medycznych, z GPD zostaną rozprowadzone trakty światłowodowe na poszczególne kondygnacje w danym budynku. 6. Wskazanie pomieszczenia, w którym znajdować się będzie serwerownia pomocnicza w Przychodni na ul. Kościuszki, do której zbiegać się będą trakty telekomunikacyjne z budynku. 7. Sprawdzenie warunków zasilania napięciem 230V a. dla serwerowni głównej i pomocniczej, b. zasilania urządzeń sieciowych, określenie, czy występuje konieczność budowy nowych WLZ do zasilania urządzeń sieciowych.

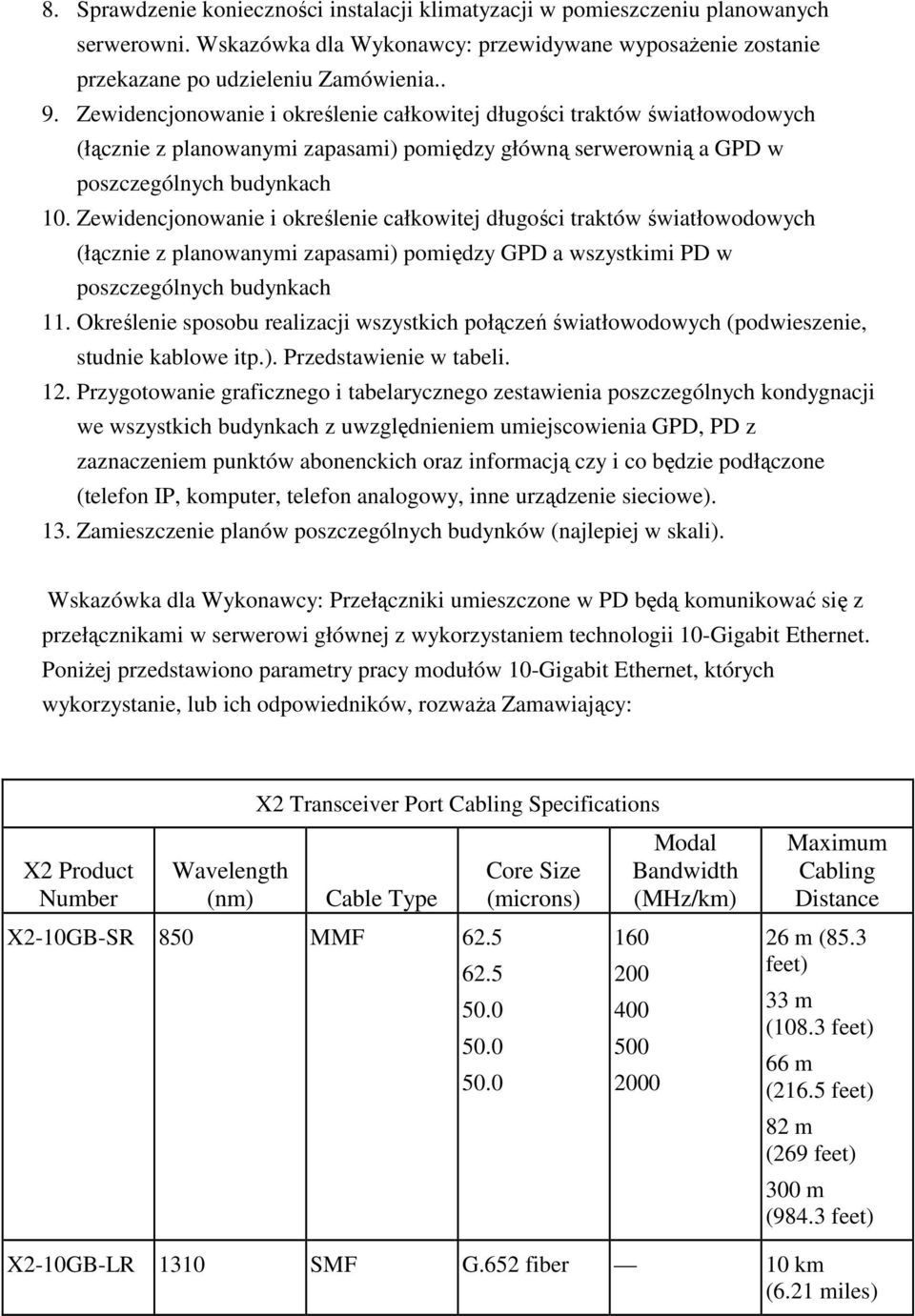

3 8. Sprawdzenie konieczności instalacji klimatyzacji w pomieszczeniu planowanych serwerowni. Wskazówka dla Wykonawcy: przewidywane wyposaŝenie zostanie przekazane po udzieleniu Zamówienia.. 9. Zewidencjonowanie i określenie całkowitej długości traktów światłowodowych (łącznie z planowanymi zapasami) pomiędzy główną serwerownią a GPD w poszczególnych budynkach 10. Zewidencjonowanie i określenie całkowitej długości traktów światłowodowych (łącznie z planowanymi zapasami) pomiędzy GPD a wszystkimi PD w poszczególnych budynkach 11. Określenie sposobu realizacji wszystkich połączeń światłowodowych (podwieszenie, studnie kablowe itp.). Przedstawienie w tabeli. 12. Przygotowanie graficznego i tabelarycznego zestawienia poszczególnych kondygnacji we wszystkich budynkach z uwzględnieniem umiejscowienia GPD, PD z zaznaczeniem punktów abonenckich oraz informacją czy i co będzie podłączone (telefon IP, komputer, telefon analogowy, inne urządzenie sieciowe). 13. Zamieszczenie planów poszczególnych budynków (najlepiej w skali). Wskazówka dla Wykonawcy: Przełączniki umieszczone w PD będą komunikować się z przełącznikami w serwerowi głównej z wykorzystaniem technologii 10-Gigabit Ethernet. PoniŜej przedstawiono parametry pracy modułów 10-Gigabit Ethernet, których wykorzystanie, lub ich odpowiedników, rozwaŝa Zamawiający: X2 Product Number Wavelength (nm) X2 Transceiver Port Cabling Specifications Cable Type X2-10GB-SR 850 MMF Core Size (microns) Modal Bandwidth (MHz/km) Maximum Cabling Distance 26 m (85.3 feet) 33 m (108.3 feet) 66 m (216.5 feet) 82 m (269 feet) 300 m (984.3 feet) X2-10GB-LR 1310 SMF G.652 fiber 10 km (6.21 miles)

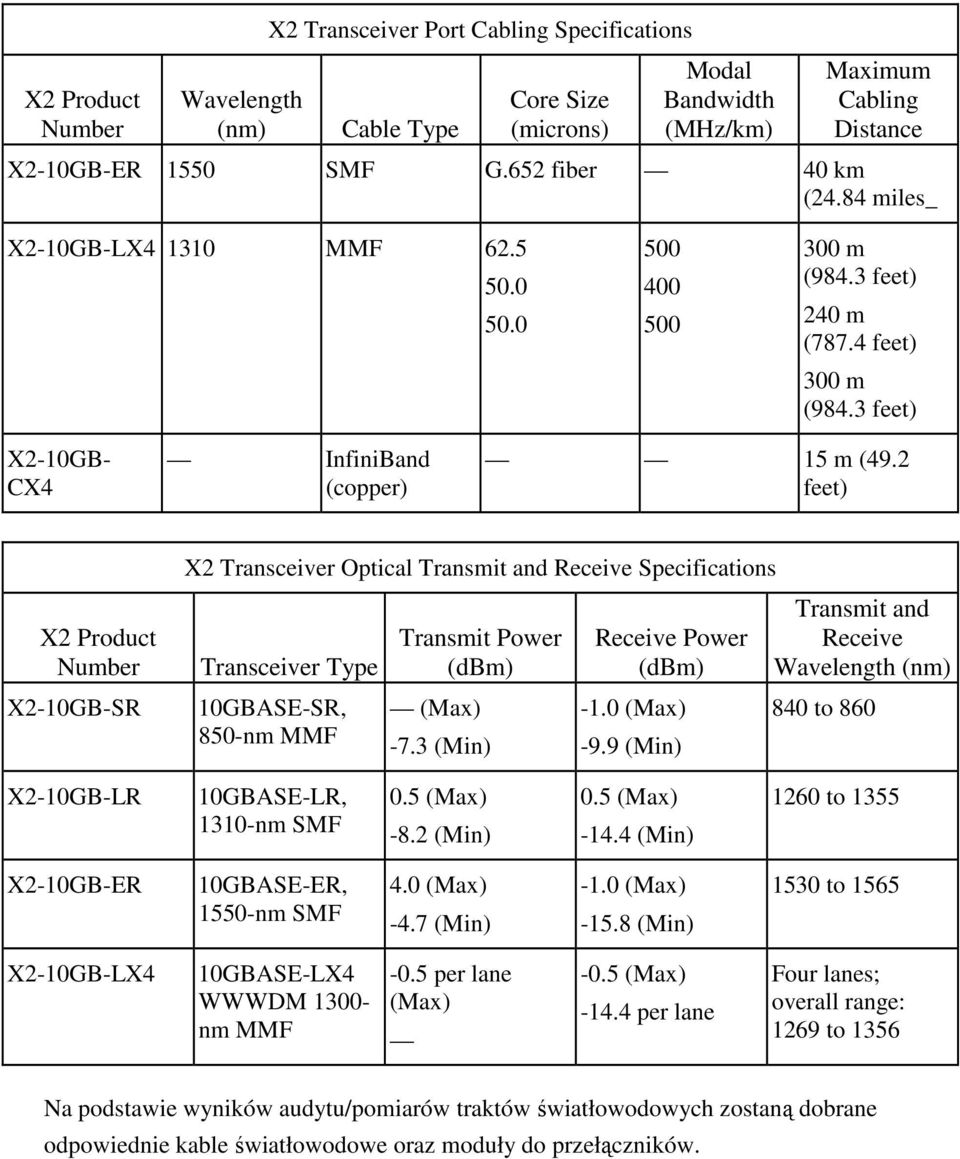

4 X2 Product Number Wavelength (nm) X2 Transceiver Port Cabling Specifications Cable Type Core Size (microns) Modal Bandwidth (MHz/km) Maximum Cabling Distance X2-10GB-ER 1550 SMF G.652 fiber 40 km (24.84 miles_ X2-10GB-LX MMF m (984.3 feet) 240 m (787.4 feet) 300 m (984.3 feet) X2-10GB- CX4 InfiniBand (copper) 15 m (49.2 feet) X2 Product Number X2-10GB-SR X2 Transceiver Optical Transmit and Receive Specifications Transceiver Type 10GBASE-SR, 850-nm MMF Transmit Power (dbm) (Max) -7.3 (Min) Receive Power (dbm) -1.0 (Max) -9.9 (Min) Transmit and Receive Wavelength (nm) 840 to 860 X2-10GB-LR 10GBASE-LR, 1310-nm SMF 0.5 (Max) -8.2 (Min) 0.5 (Max) (Min) 1260 to 1355 X2-10GB-ER 10GBASE-ER, 1550-nm SMF 4.0 (Max) -4.7 (Min) -1.0 (Max) (Min) 1530 to 1565 X2-10GB-LX4 10GBASE-LX4 WWWDM nm MMF -0.5 per lane (Max) -0.5 (Max) per lane Four lanes; overall range: 1269 to 1356 Na podstawie wyników audytu/pomiarów traktów światłowodowych zostaną dobrane odpowiednie kable światłowodowe oraz moduły do przełączników.

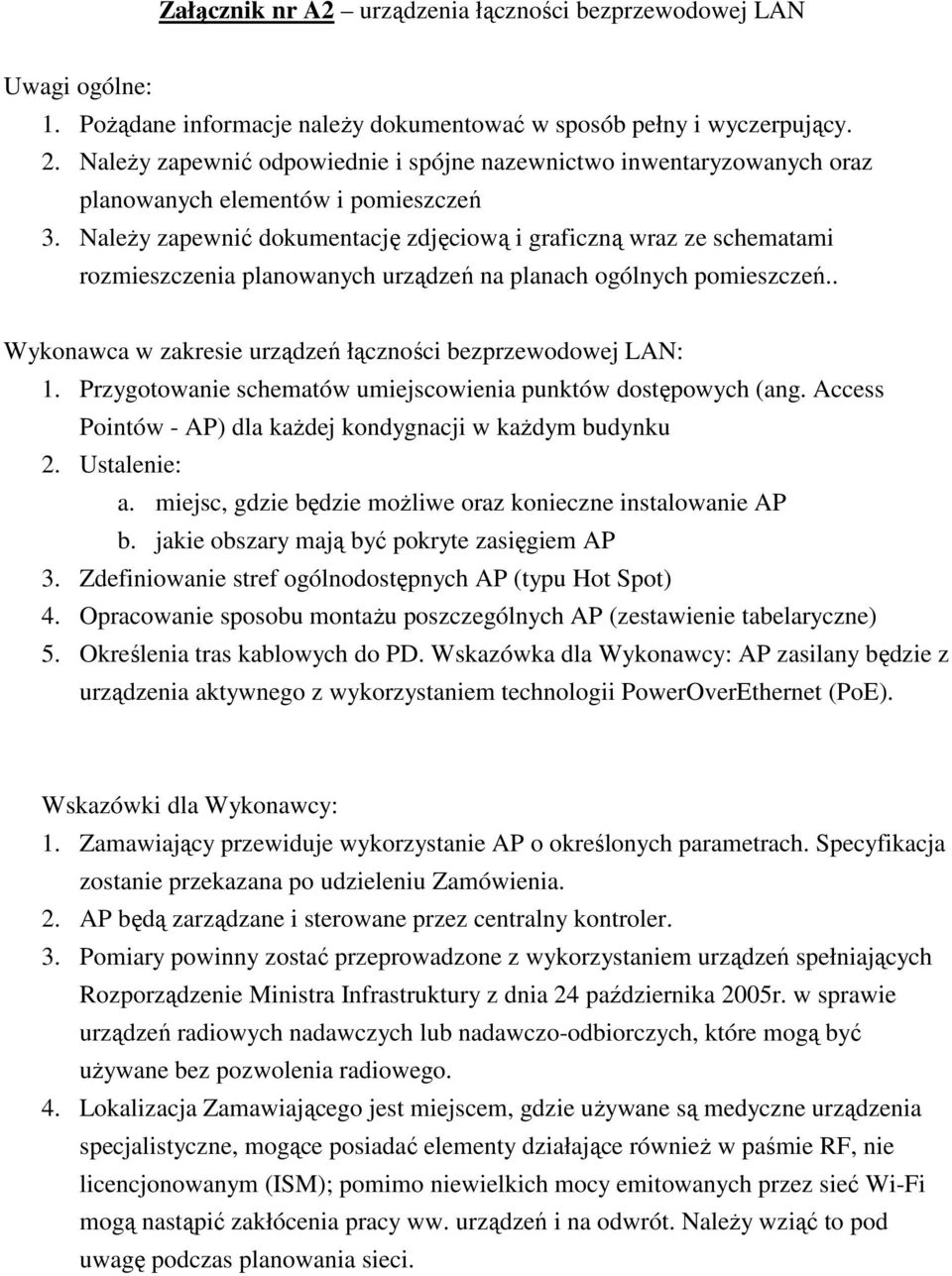

5 Załącznik nr A2 urządzenia łączności bezprzewodowej LAN Uwagi ogólne: 1. PoŜądane informacje naleŝy dokumentować w sposób pełny i wyczerpujący. 2. NaleŜy zapewnić odpowiednie i spójne nazewnictwo inwentaryzowanych oraz planowanych elementów i pomieszczeń 3. NaleŜy zapewnić dokumentację zdjęciową i graficzną wraz ze schematami rozmieszczenia planowanych urządzeń na planach ogólnych pomieszczeń.. Wykonawca w zakresie urządzeń łączności bezprzewodowej LAN: 1. Przygotowanie schematów umiejscowienia punktów dostępowych (ang. Access Pointów - AP) dla kaŝdej kondygnacji w kaŝdym budynku 2. Ustalenie: a. miejsc, gdzie będzie moŝliwe oraz konieczne instalowanie AP b. jakie obszary mają być pokryte zasięgiem AP 3. Zdefiniowanie stref ogólnodostępnych AP (typu Hot Spot) 4. Opracowanie sposobu montaŝu poszczególnych AP (zestawienie tabelaryczne) 5. Określenia tras kablowych do PD. Wskazówka dla Wykonawcy: AP zasilany będzie z urządzenia aktywnego z wykorzystaniem technologii PowerOverEthernet (PoE). Wskazówki dla Wykonawcy: 1. Zamawiający przewiduje wykorzystanie AP o określonych parametrach. Specyfikacja zostanie przekazana po udzieleniu Zamówienia. 2. AP będą zarządzane i sterowane przez centralny kontroler. 3. Pomiary powinny zostać przeprowadzone z wykorzystaniem urządzeń spełniających Rozporządzenie Ministra Infrastruktury z dnia 24 października 2005r. w sprawie urządzeń radiowych nadawczych lub nadawczo-odbiorczych, które mogą być uŝywane bez pozwolenia radiowego. 4. Lokalizacja Zamawiającego jest miejscem, gdzie uŝywane są medyczne urządzenia specjalistyczne, mogące posiadać elementy działające równieŝ w paśmie RF, nie licencjonowanym (ISM); pomimo niewielkich mocy emitowanych przez sieć Wi-Fi mogą nastąpić zakłócenia pracy ww. urządzeń i na odwrót. NaleŜy wziąć to pod uwagę podczas planowania sieci.

6 Załącznik nr A3 Wytyczne dotyczące standardów projektowania, budowy i wdraŝania sieci LAN w SPZOZ w Mińsku Mazowieckim Przedstawiony materiał zawiera obligatoryjne wymagania i parametry technicznych urządzeń dedykowanych do budowy, rozbudowy czy modernizacji sieci LAN w SPZOZ w Mińsku Mazowieckim. Istotą wytycznych jest stworzenie podstaw do właściwego wykonania infrastruktury w budynku, charakteryzującej się moŝliwością łatwej modyfikacji lub rozbudowy, z koniecznym uwzględnieniem wytycznych zawartych w opisie szczegółowym. Projekt sieci powinien być oparty na załoŝeniach wynikających z polskich norm budowlanych, przepisów branŝowych, dotyczących wykonania prac kablowych, wytycznych producentów elementów systemu, międzynarodowych standardów dla sieci komputerowych (ISO, IDEE, TSB). Projekt sieci logicznej musi umoŝliwiać etapową budowę sieci i punktów logicznych. UŜyte w projekcie elementy, urządzenia, sprzęt i akcesoria, muszą odpowiadać parametrom technicznym zgodnie z przyjętymi standardami i normami w tym zakresie. Projekt musi zawierać propozycję konkretnych rozwiązań (elementy, urządzenia, sprzęt i akcesoria). OKABLOWANIE STRUKTURALNE Całość budynku RUM jak i pozostałych budynków SPZOZ powinna posiadać okablowanie strukturalne co najmniej kategorii 6+ z podziałem na okablowanie pionowe i poziome integrujące wszystkie systemy teletechniczne włącznie z siecią telefoniczną instalowane w budynkach oraz dedykowaną sieć energetyczną do zasilania lokalnej sieci komputerowej. projekt rozkładu PEL ( punkt elektryczno logiczny) w budynkach powinien uwzględniać strukturę danej jednostki, oszacowanie liczby PEL w poszczególnych pomieszczeniach powinno być projektowane z określonym nadmiarem. Ułatwia to rekonfigurację oraz dopuszcza mobilność pracowników, opis i numeracja gniazd w szafach krosowniczych i PEL'i powinna być wykonana w sposób jednoznaczny i nie nastręczać trudności w interpretacji zarówno w bieŝącym uŝytkowaniu sieci jak i przy rozbudowie okablowania strukturalnego, dla kaŝdego piętra w budynku (lub segmentu sieci, lub piętra i segmentu sieci) powinna być przewidziana wydzielona szafa krosownicza, kable łączące serwery i urządzenia z szafą krosownicą lub teŝ inne o istotnym znaczeniu powinny być w innym kolorze niŝ pozostałe,

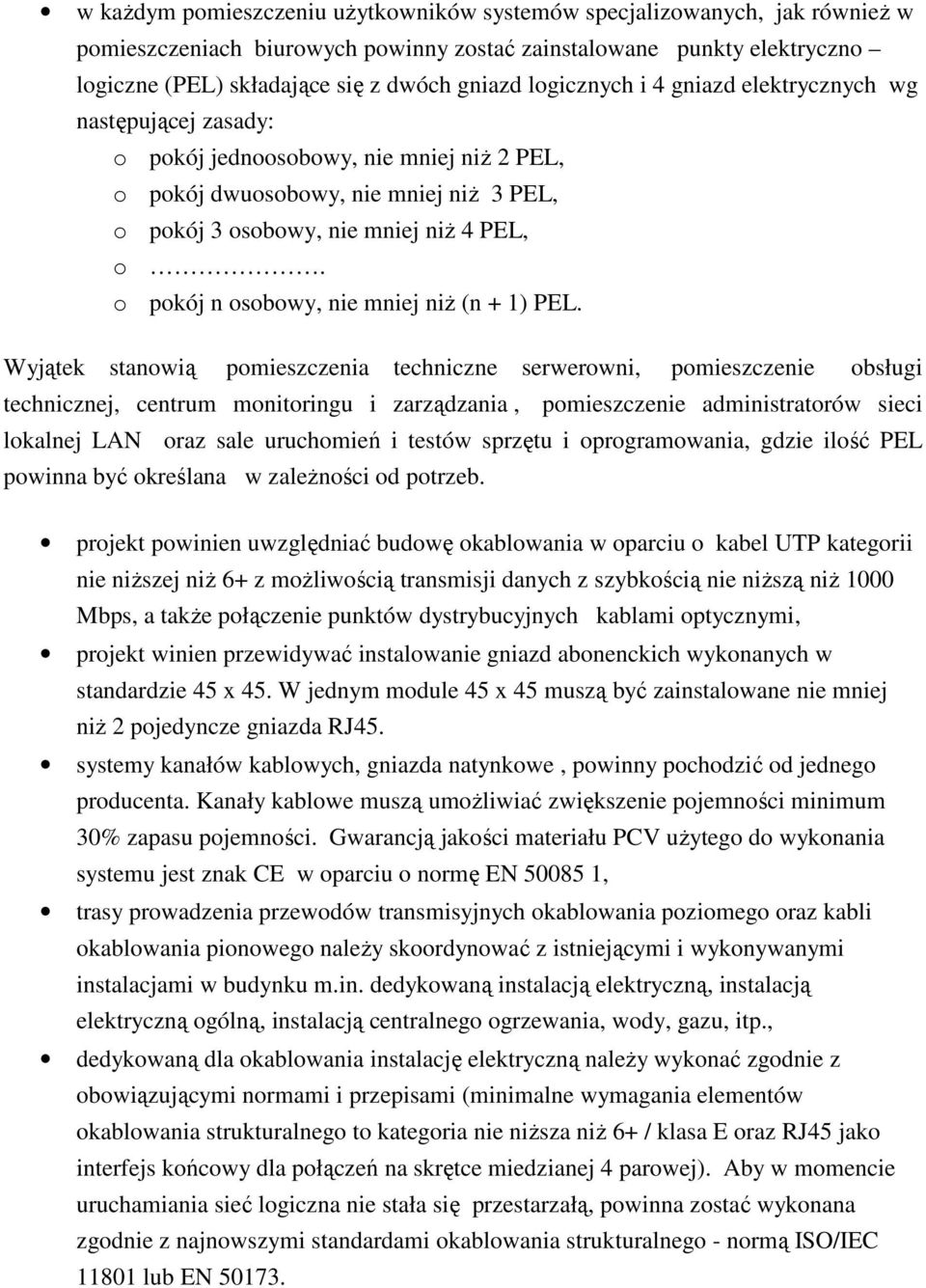

7 w kaŝdym pomieszczeniu uŝytkowników systemów specjalizowanych, jak równieŝ w pomieszczeniach biurowych powinny zostać zainstalowane punkty elektryczno logiczne (PEL) składające się z dwóch gniazd logicznych i 4 gniazd elektrycznych wg następującej zasady: o pokój jednoosobowy, nie mniej niŝ 2 PEL, o pokój dwuosobowy, nie mniej niŝ 3 PEL, o pokój 3 osobowy, nie mniej niŝ 4 PEL, o. o pokój n osobowy, nie mniej niŝ (n + 1) PEL. Wyjątek stanowią pomieszczenia techniczne serwerowni, pomieszczenie obsługi technicznej, centrum monitoringu i zarządzania, pomieszczenie administratorów sieci lokalnej LAN oraz sale uruchomień i testów sprzętu i oprogramowania, gdzie ilość PEL powinna być określana w zaleŝności od potrzeb. projekt powinien uwzględniać budowę okablowania w oparciu o kabel UTP kategorii nie niŝszej niŝ 6+ z moŝliwością transmisji danych z szybkością nie niŝszą niŝ 1000 Mbps, a takŝe połączenie punktów dystrybucyjnych kablami optycznymi, projekt winien przewidywać instalowanie gniazd abonenckich wykonanych w standardzie 45 x 45. W jednym module 45 x 45 muszą być zainstalowane nie mniej niŝ 2 pojedyncze gniazda RJ45. systemy kanałów kablowych, gniazda natynkowe, powinny pochodzić od jednego producenta. Kanały kablowe muszą umoŝliwiać zwiększenie pojemności minimum 30% zapasu pojemności. Gwarancją jakości materiału PCV uŝytego do wykonania systemu jest znak CE w oparciu o normę EN , trasy prowadzenia przewodów transmisyjnych okablowania poziomego oraz kabli okablowania pionowego naleŝy skoordynować z istniejącymi i wykonywanymi instalacjami w budynku m.in. dedykowaną instalacją elektryczną, instalacją elektryczną ogólną, instalacją centralnego ogrzewania, wody, gazu, itp., dedykowaną dla okablowania instalację elektryczną naleŝy wykonać zgodnie z obowiązującymi normami i przepisami (minimalne wymagania elementów okablowania strukturalnego to kategoria nie niŝsza niŝ 6+ / klasa E oraz RJ45 jako interfejs końcowy dla połączeń na skrętce miedzianej 4 parowej). Aby w momencie uruchamiania sieć logiczna nie stała się przestarzałą, powinna zostać wykonana zgodnie z najnowszymi standardami okablowania strukturalnego - normą ISO/IEC lub EN

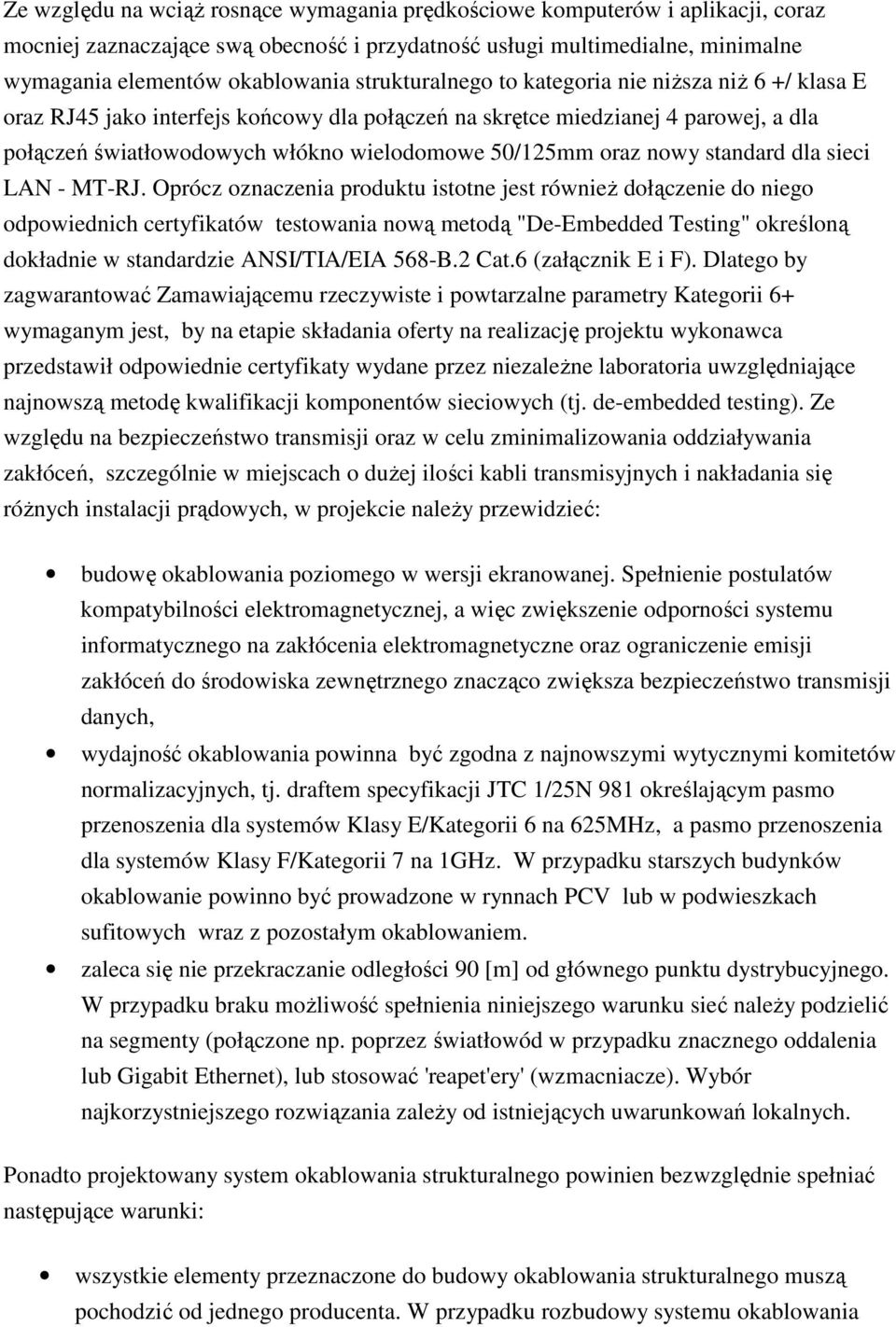

8 Ze względu na wciąŝ rosnące wymagania prędkościowe komputerów i aplikacji, coraz mocniej zaznaczające swą obecność i przydatność usługi multimedialne, minimalne wymagania elementów okablowania strukturalnego to kategoria nie niŝsza niŝ 6 +/ klasa E oraz RJ45 jako interfejs końcowy dla połączeń na skrętce miedzianej 4 parowej, a dla połączeń światłowodowych włókno wielodomowe 50/125mm oraz nowy standard dla sieci LAN - MT-RJ. Oprócz oznaczenia produktu istotne jest równieŝ dołączenie do niego odpowiednich certyfikatów testowania nową metodą "De-Embedded Testing" określoną dokładnie w standardzie ANSI/TIA/EIA 568-B.2 Cat.6 (załącznik E i F). Dlatego by zagwarantować Zamawiającemu rzeczywiste i powtarzalne parametry Kategorii 6+ wymaganym jest, by na etapie składania oferty na realizację projektu wykonawca przedstawił odpowiednie certyfikaty wydane przez niezaleŝne laboratoria uwzględniające najnowszą metodę kwalifikacji komponentów sieciowych (tj. de-embedded testing). Ze względu na bezpieczeństwo transmisji oraz w celu zminimalizowania oddziaływania zakłóceń, szczególnie w miejscach o duŝej ilości kabli transmisyjnych i nakładania się róŝnych instalacji prądowych, w projekcie naleŝy przewidzieć: budowę okablowania poziomego w wersji ekranowanej. Spełnienie postulatów kompatybilności elektromagnetycznej, a więc zwiększenie odporności systemu informatycznego na zakłócenia elektromagnetyczne oraz ograniczenie emisji zakłóceń do środowiska zewnętrznego znacząco zwiększa bezpieczeństwo transmisji danych, wydajność okablowania powinna być zgodna z najnowszymi wytycznymi komitetów normalizacyjnych, tj. draftem specyfikacji JTC 1/25N 981 określającym pasmo przenoszenia dla systemów Klasy E/Kategorii 6 na 625MHz, a pasmo przenoszenia dla systemów Klasy F/Kategorii 7 na 1GHz. W przypadku starszych budynków okablowanie powinno być prowadzone w rynnach PCV lub w podwieszkach sufitowych wraz z pozostałym okablowaniem. zaleca się nie przekraczanie odległości 90 [m] od głównego punktu dystrybucyjnego. W przypadku braku moŝliwość spełnienia niniejszego warunku sieć naleŝy podzielić na segmenty (połączone np. poprzez światłowód w przypadku znacznego oddalenia lub Gigabit Ethernet), lub stosować 'reapet'ery' (wzmacniacze). Wybór najkorzystniejszego rozwiązania zaleŝy od istniejących uwarunkowań lokalnych. Ponadto projektowany system okablowania strukturalnego powinien bezwzględnie spełniać następujące warunki: wszystkie elementy przeznaczone do budowy okablowania strukturalnego muszą pochodzić od jednego producenta. W przypadku rozbudowy systemu okablowania

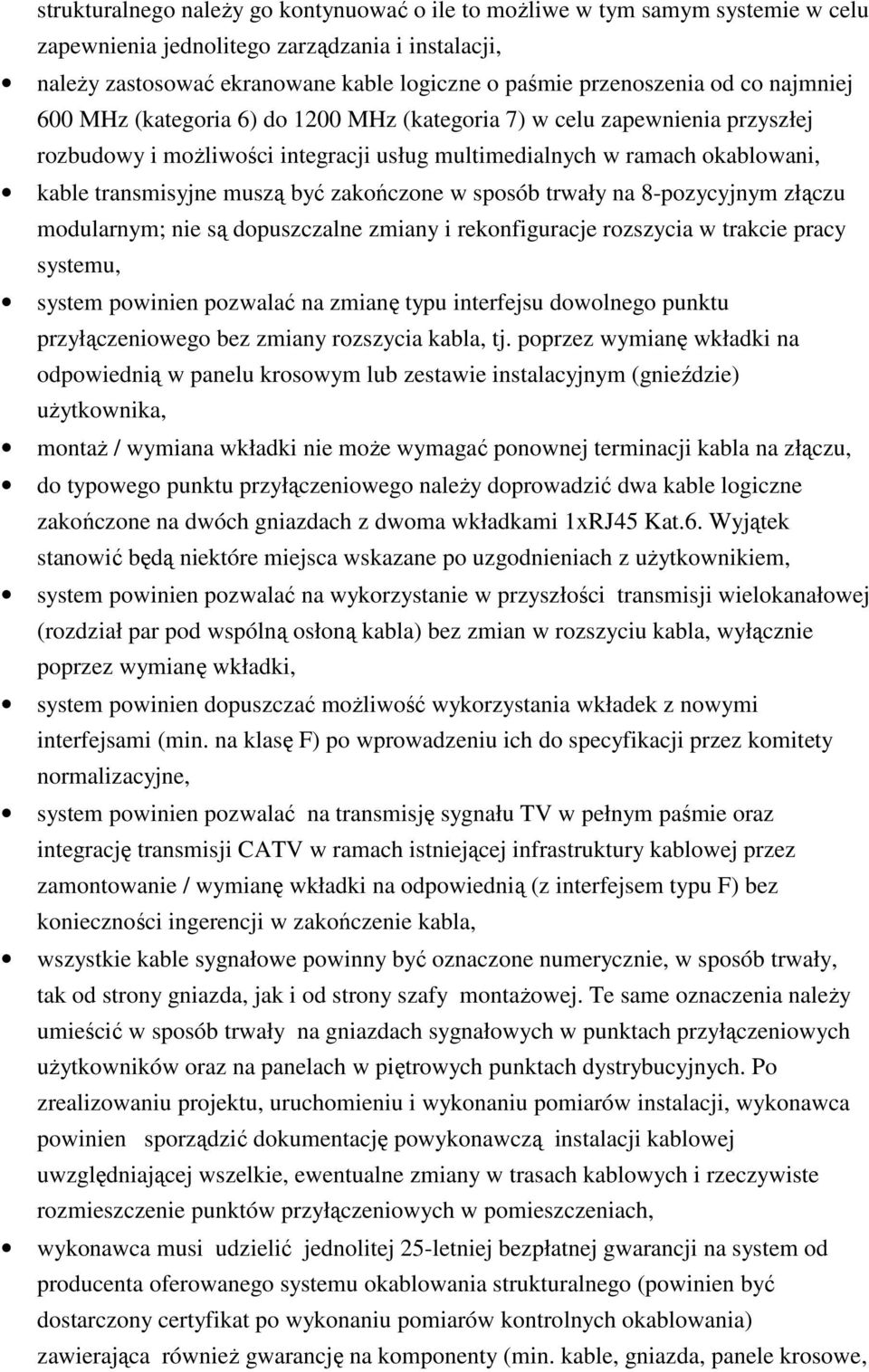

9 strukturalnego naleŝy go kontynuować o ile to moŝliwe w tym samym systemie w celu zapewnienia jednolitego zarządzania i instalacji, naleŝy zastosować ekranowane kable logiczne o paśmie przenoszenia od co najmniej 600 MHz (kategoria 6) do 1200 MHz (kategoria 7) w celu zapewnienia przyszłej rozbudowy i moŝliwości integracji usług multimedialnych w ramach okablowani, kable transmisyjne muszą być zakończone w sposób trwały na 8-pozycyjnym złączu modularnym; nie są dopuszczalne zmiany i rekonfiguracje rozszycia w trakcie pracy systemu, system powinien pozwalać na zmianę typu interfejsu dowolnego punktu przyłączeniowego bez zmiany rozszycia kabla, tj. poprzez wymianę wkładki na odpowiednią w panelu krosowym lub zestawie instalacyjnym (gnieździe) uŝytkownika, montaŝ / wymiana wkładki nie moŝe wymagać ponownej terminacji kabla na złączu, do typowego punktu przyłączeniowego naleŝy doprowadzić dwa kable logiczne zakończone na dwóch gniazdach z dwoma wkładkami 1xRJ45 Kat.6. Wyjątek stanowić będą niektóre miejsca wskazane po uzgodnieniach z uŝytkownikiem, system powinien pozwalać na wykorzystanie w przyszłości transmisji wielokanałowej (rozdział par pod wspólną osłoną kabla) bez zmian w rozszyciu kabla, wyłącznie poprzez wymianę wkładki, system powinien dopuszczać moŝliwość wykorzystania wkładek z nowymi interfejsami (min. na klasę F) po wprowadzeniu ich do specyfikacji przez komitety normalizacyjne, system powinien pozwalać na transmisję sygnału TV w pełnym paśmie oraz integrację transmisji CATV w ramach istniejącej infrastruktury kablowej przez zamontowanie / wymianę wkładki na odpowiednią (z interfejsem typu F) bez konieczności ingerencji w zakończenie kabla, wszystkie kable sygnałowe powinny być oznaczone numerycznie, w sposób trwały, tak od strony gniazda, jak i od strony szafy montaŝowej. Te same oznaczenia naleŝy umieścić w sposób trwały na gniazdach sygnałowych w punktach przyłączeniowych uŝytkowników oraz na panelach w piętrowych punktach dystrybucyjnych. Po zrealizowaniu projektu, uruchomieniu i wykonaniu pomiarów instalacji, wykonawca powinien sporządzić dokumentację powykonawczą instalacji kablowej uwzględniającej wszelkie, ewentualne zmiany w trasach kablowych i rzeczywiste rozmieszczenie punktów przyłączeniowych w pomieszczeniach, wykonawca musi udzielić jednolitej 25-letniej bezpłatnej gwarancji na system od producenta oferowanego systemu okablowania strukturalnego (powinien być dostarczony certyfikat po wykonaniu pomiarów kontrolnych okablowania) zawierająca równieŝ gwarancję na komponenty (min. kable, gniazda, panele krosowe,

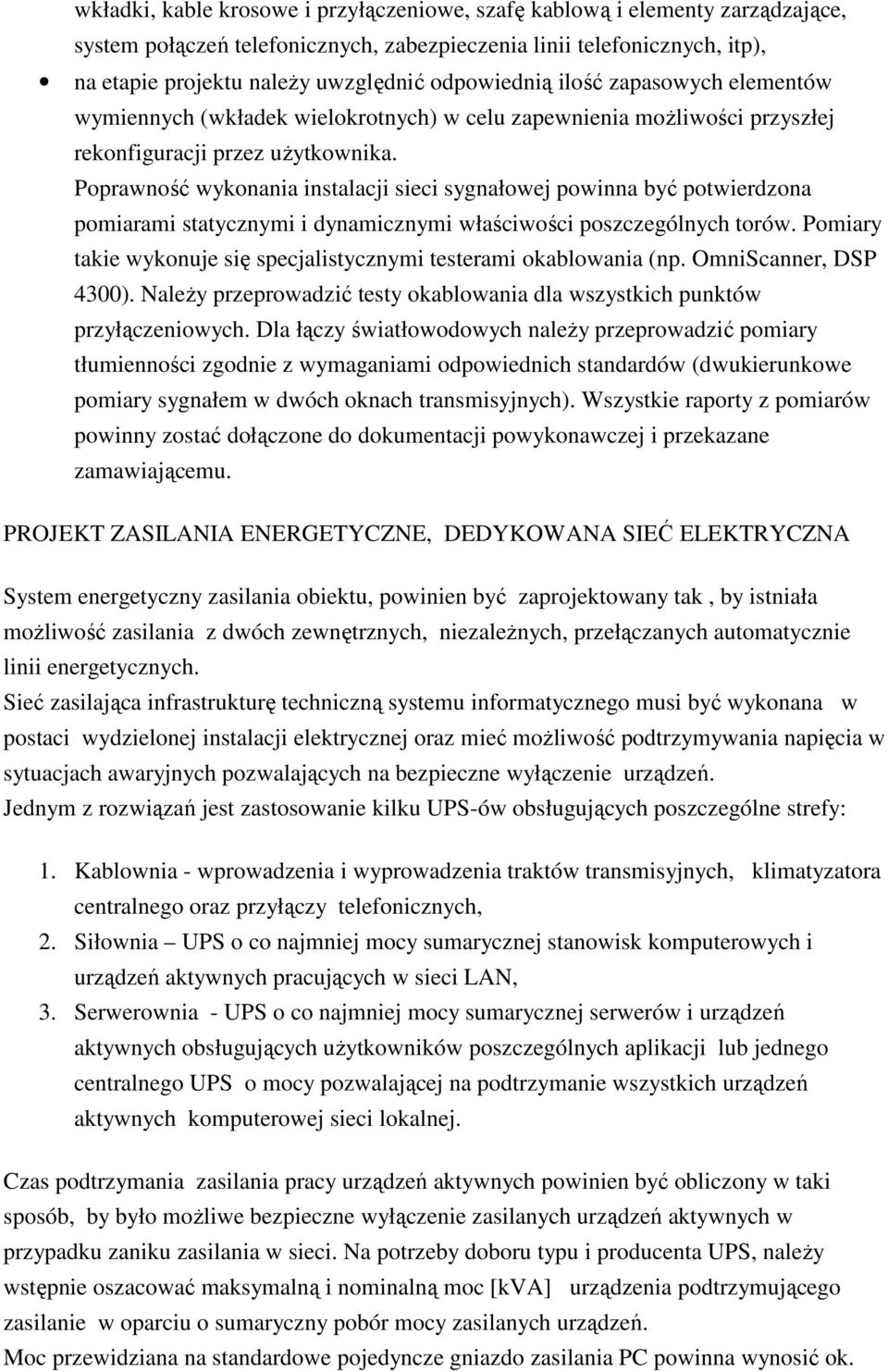

10 wkładki, kable krosowe i przyłączeniowe, szafę kablową i elementy zarządzające, system połączeń telefonicznych, zabezpieczenia linii telefonicznych, itp), na etapie projektu naleŝy uwzględnić odpowiednią ilość zapasowych elementów wymiennych (wkładek wielokrotnych) w celu zapewnienia moŝliwości przyszłej rekonfiguracji przez uŝytkownika. Poprawność wykonania instalacji sieci sygnałowej powinna być potwierdzona pomiarami statycznymi i dynamicznymi właściwości poszczególnych torów. Pomiary takie wykonuje się specjalistycznymi testerami okablowania (np. OmniScanner, DSP 4300). NaleŜy przeprowadzić testy okablowania dla wszystkich punktów przyłączeniowych. Dla łączy światłowodowych naleŝy przeprowadzić pomiary tłumienności zgodnie z wymaganiami odpowiednich standardów (dwukierunkowe pomiary sygnałem w dwóch oknach transmisyjnych). Wszystkie raporty z pomiarów powinny zostać dołączone do dokumentacji powykonawczej i przekazane zamawiającemu. PROJEKT ZASILANIA ENERGETYCZNE, DEDYKOWANA SIEĆ ELEKTRYCZNA System energetyczny zasilania obiektu, powinien być zaprojektowany tak, by istniała moŝliwość zasilania z dwóch zewnętrznych, niezaleŝnych, przełączanych automatycznie linii energetycznych. Sieć zasilająca infrastrukturę techniczną systemu informatycznego musi być wykonana w postaci wydzielonej instalacji elektrycznej oraz mieć moŝliwość podtrzymywania napięcia w sytuacjach awaryjnych pozwalających na bezpieczne wyłączenie urządzeń. Jednym z rozwiązań jest zastosowanie kilku UPS-ów obsługujących poszczególne strefy: 1. Kablownia - wprowadzenia i wyprowadzenia traktów transmisyjnych, klimatyzatora centralnego oraz przyłączy telefonicznych, 2. Siłownia UPS o co najmniej mocy sumarycznej stanowisk komputerowych i urządzeń aktywnych pracujących w sieci LAN, 3. Serwerownia - UPS o co najmniej mocy sumarycznej serwerów i urządzeń aktywnych obsługujących uŝytkowników poszczególnych aplikacji lub jednego centralnego UPS o mocy pozwalającej na podtrzymanie wszystkich urządzeń aktywnych komputerowej sieci lokalnej. Czas podtrzymania zasilania pracy urządzeń aktywnych powinien być obliczony w taki sposób, by było moŝliwe bezpieczne wyłączenie zasilanych urządzeń aktywnych w przypadku zaniku zasilania w sieci. Na potrzeby doboru typu i producenta UPS, naleŝy wstępnie oszacować maksymalną i nominalną moc [kva] urządzenia podtrzymującego zasilanie w oparciu o sumaryczny pobór mocy zasilanych urządzeń. Moc przewidziana na standardowe pojedyncze gniazdo zasilania PC powinna wynosić ok.

11 [W], dla drukarki laserowej ok. 1 [kw]. Standardowo w jeden obwód prądowy zaleca się grupować ok. 10 gniazd. W serwerowi zaleca się instalację, co najmniej 4 gniazd po 2,5 [kw] oraz kilku-kilkunastu po 500 [W]. Najczęściej długość sznurów zasilających (dla komputera oraz dla monitora) wynosi ok. 1,2 1,5 [m]. Przy projektowaniu sieci i montaŝu PEL naleŝy uwzględnić zasady ergonomii w zakresie ich rozmieszczenia np. odległości od podłogi ( [cm] lub większej). W czasie eksploatacji, naleŝy zadbać aby do wydzielonych obwodów zasilania sieci komputerowej nie były podłączone inne urządzenia np. czajniki, grzejniki itp. NaleŜy zapewnić równieŝ odpowiednią wentylację i klimatyzację pomieszczeń, w których zainstalowano aktywne urządzenia sieciowe ( serwery, routery, UPS i inne). W pomieszczeniach tych naleŝy sprawdzać poprawność instalacji systemu wentylacji jak teŝ zapewnić okresowe kontrole i monitoring temperatury. Do pomieszczenia ( pomieszczeń) UPS powinno być doprowadzone okablowanie logiczne, tak by istniała moŝliwość zdalnego monitorowania i zarządzania pracą UPS z pomieszczenia administratora. Pomieszczenia techniczne, w tym serwerownie powinny być zabezpieczone przed dostępem osób trzecich. Wszystkie elementy związane z systemem zasilania dedykowanego powinny być starannie oznakowane. Główne bezpieczniki, przełączniki, 'bypass', doprowadzenia w głównej szafie zbiorczej zasilania jak i poszczególne podziały na obwody prądowe, kolejność faz w głównym przyłączu powinny być jasno i prosto oznakowane zgodnie z dokumentacją. SERWEROWNIA I POMIESZCZENIA TECHNICZNE Pomieszczenie techniczne serwerowni to główny punkt dystrybucyjny okablowania strukturalnego, w którym zbiegać się będzie okablowanie poziome i pionowe obiektu, kable światłowodowe, jak równieŝ doprowadzenia traktów sieci rozległej we/wy od głowicy telekomunikacyjnej budynku. Jako urządzenia aktywne moŝna zastosować przełączniki zarządzalne warstwy 3, które powinny posiadać doŝywotnią gwarancję producenta. Do połączenia okablowania szkieletowego sieci moŝe być wykorzystany przełącznik światłowodowy w standardzie 1000Base-SX. O ile jest to moŝliwe w serwerowni zalecane jest stosowanie podłogi technologicznej co w trakcie eksploatacji sieci ułatwi prowadzenie i rekonfigurację okablowania strukturalnego. Podłoga powinna być antystatyczna i niepalna ze względu na koncentrację w pomieszczeniu urządzeń pracujących w sposób ciągły. Liczba gniazd (punktów PEL) powinna być o 20% większa od wstępnie oszacowanej w serwerowni i pomieszczeniu administratorów. Serwerownia powinna być zabezpieczona przed dostępem osób trzecich z dodatkowymi zabezpieczeniami w zakresie ochrony przeciwpoŝarowej. Pomieszczenie(a) przeznaczone dla administratorów oraz operatorów powinno być (o ile to moŝliwe) oddzielone fizycznie od pomieszczenia technicznego serwerowni. Pomieszczenie

12 to powinno być wyposaŝone w szafę pancerną, zabezpieczoną ppoŝ. przeznaczoną do przechowywania zapasowych kopii danych oraz uŝytkowanych systemów i aplikacji, pakietów oprogramowania oraz innych informacji i danych podlegających szczególnej ochronie. Korzystnym jest, aby wszystkie pomieszczenia techniczne serwerowni były pomieszczeniami przyległymi i były ze sobą połączone. Klimatyzacja w pomieszczeniu serwerowni powinna być dostosowana do warunków pomieszczenia i mocy cieplnej wydzielanej przez zainstalowane urządzenia. Wszystkie urządzenia aktywne, pasywne, modemy i serwery powinny być umieszczone w szafach dystrybucyjnych typu rack. Szafy krosownicze i teletechniczne powinny być montowane w standardzie 19'' i umoŝliwiać zainstalowanie odpowiedniej liczby urządzeń aktywnych. Liczba elementów aktywnych zaleŝy od ilości punktów sieci. NaleŜy przyjąć, Ŝe na kaŝde 48 punktów logicznych naleŝy przewidzieć miejsce w szafie o wysokości 2U. W szafach powinno być zarezerwowana przestrzeń umoŝliwiająca ewentualne ustawienie urządzeń teletransmisyjnych o wysokości 15 [cm]. Szafa powinna uwzględniać miejsce na zamontowanie lokalnego UPS'a podtrzymującego działanie urządzeń aktywnych zamontowanych w szafie. W szafie powinna być zainstalowana listwa zasilająca (lub listwy, w zaleŝności od potrzeb) umoŝliwiająca zasilanie zamontowanych tam urządzeń. Montowane w szafach koncentratory (HUB'y) i przełączniki (SWITCH'e) i urządzenia transmisji danych (ROUTER'y, MODEM'y), powinny pochodzić od renomowanych producentów i tak dobrane, by zabezpieczały około 5 10 % wolnych gniazd dla łatwej rekonfiguracji połączeń w ramach sieci lokalnej. Zalecane jest zaimplementowanie zapasowego (redundantnego) łącza teletransmisyjnego. Dla zabezpieczenia planowanej do wdroŝenia korporacyjnej sieci WAN w szafach teletechnicznych serwerowni naleŝy przewidzieć miejsce do włączenia i uruchomienia dodatkowego routera i urządzenia bezpieczeństwa dostarczanych przez operatora telekomunikacyjnego. Zaleca się instalowanie szaf krosowniczych na poszczególnych piętrach budynku w wydzielonych pomieszczeniach. Pomieszczenia powinny być zabezpieczone przed dostępem osób nieupowaŝnionych i mieć zapewniony odpowiedni poziom wentylacji umoŝliwiający poprawną eksploatację zamontowanego tam sprzętu. W przypadku niewystarczającej samoistnej wentylacji i zbyt wolnej wymiany powietrza w pomieszczeniu naleŝy stosować dodatkowe wentylatory lub wyposaŝyć obudowę szafy w dodatkowe otwory wentylacyjne.

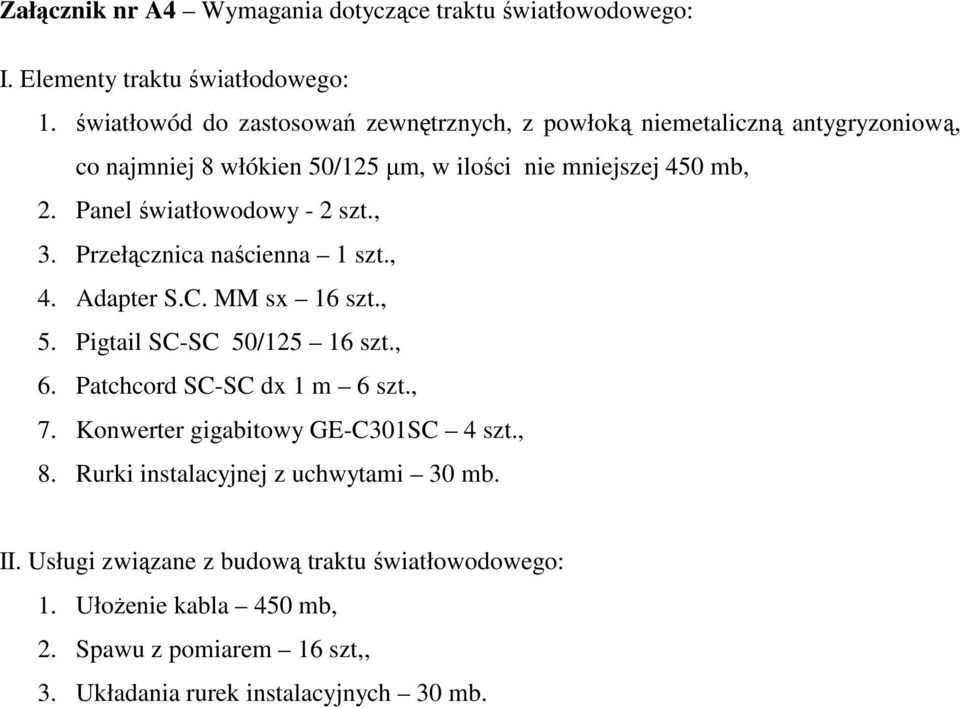

13 Załącznik nr A4 Wymagania dotyczące traktu światłowodowego: I. Elementy traktu światłodowego: 1. światłowód do zastosowań zewnętrznych, z powłoką niemetaliczną antygryzoniową, co najmniej 8 włókien 50/125 µm, w ilości nie mniejszej 450 mb, 2. Panel światłowodowy - 2 szt., 3. Przełącznica naścienna 1 szt., 4. Adapter S.C. MM sx 16 szt., 5. Pigtail SC-SC 50/ szt., 6. Patchcord SC-SC dx 1 m 6 szt., 7. Konwerter gigabitowy GE-C301SC 4 szt., 8. Rurki instalacyjnej z uchwytami 30 mb. II. Usługi związane z budową traktu światłowodowego: 1. UłoŜenie kabla 450 mb, 2. Spawu z pomiarem 16 szt,, 3. Układania rurek instalacyjnych 30 mb.
