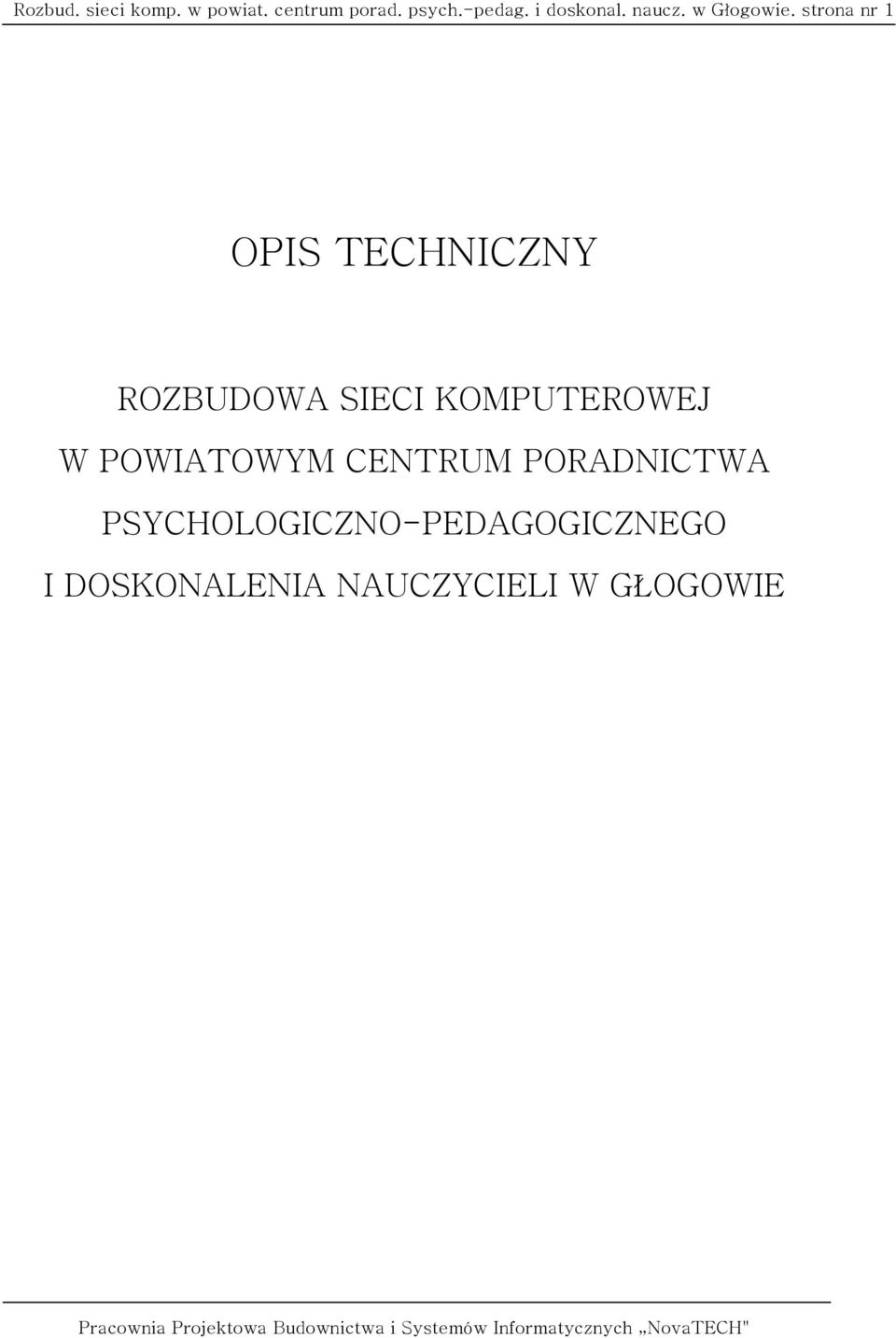

1 Rozbud. sieci komp. w powiat. centrum porad. psych.-pedag. i doskonal. naucz. w Głogowie. strona nr 1 OPIS TECHNICZNY ROZBUDOWA SIECI KOMPUTEROWEJ W POWIATOWYM CENTRUM PORADNICTWA PSYCHOLOGICZNO-PEDAGOGICZNEGO I DOSKONALENIA NAUCZYCIELI W GŁOGOWIE

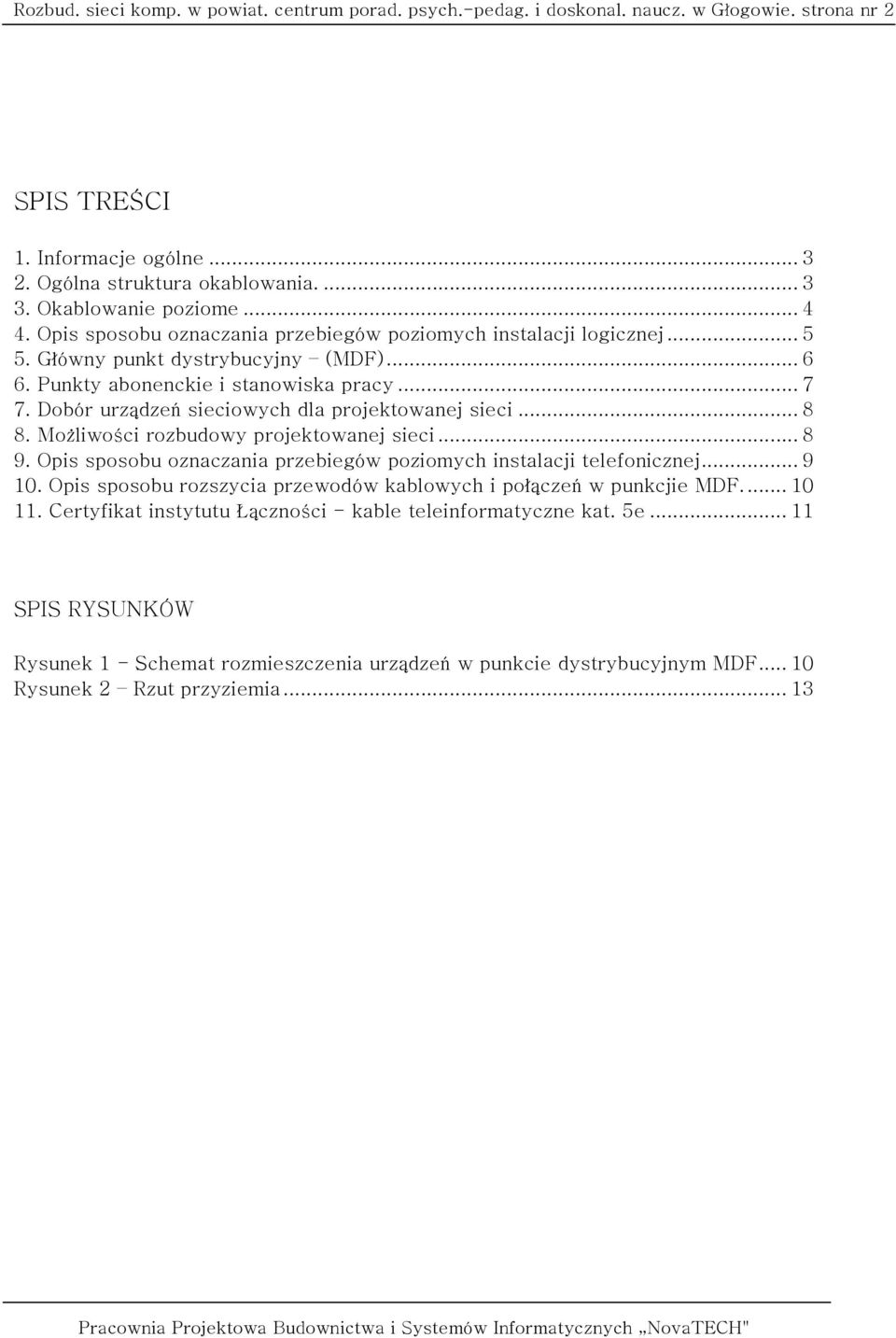

2 Rozbud. sieci komp. w powiat. centrum porad. psych.-pedag. i doskonal. naucz. w Głogowie. strona nr 2 SPIS TREŚCI 1. Informacje ogólne Ogólna struktura okablowania Okablowanie poziome Opis sposobu oznaczania przebiegów poziomych instalacji logicznej Główny punkt dystrybucyjny (MDF) Punkty abonenckie i stanowiska pracy Dobór urządzeń sieciowych dla projektowanej sieci Możliwości rozbudowy projektowanej sieci Opis sposobu oznaczania przebiegów poziomych instalacji telefonicznej Opis sposobu rozszycia przewodów kablowych i połączeń w punkcjie MDF Certyfikat instytutu Łączności - kable teleinformatyczne kat. 5e SPIS RYSUNKÓW Rysunek 1 - Schemat rozmieszczenia urządzeń w punkcie dystrybucyjnym MDF Rysunek 2 Rzut przyziemia... 13

3 Rozbud. sieci komp. w powiat. centrum porad. psych.-pedag. i doskonal. naucz. w Głogowie. strona nr 3 1. Informacje ogólne Przedmiotem opracowania jest rozbudowa istniejącej sieci komputerowej w budynku powiatowego centrum poradnictwa psychologicznopedagogicznego i doskonalenia nauczycieli w Głogowie. 2. Ogólna struktura okablowania. Projektowana sieć okablowania strukturalnego oparta jest na standardzie Ethernet i umożliwia transmisję sygnałów cyfrowych i analogowych o częstotliwości transmisji do 100MHz. Wszystkie elementy użyte do budowy sieci strukturalnej przekraczają wymagania norm dotyczących kategorii 5 klasa D zdefiniowanych w normach: EIA/TIA 568, ISO oraz EN Sieć okablowania strukturalnego składa się z następujących elementów funkcjonalnych: główny punkt dystrybucyjny - MDF (ang. Main Distribution Frame), okablowania poziomego, gniazda abonenckiego TO (ang. Telecommunications Outlet). Całość sieci wykonać w topologii gwiazdy. W okablowaniu poziomym każde gniazdo abonenckie TO podłączyć do panelu krosującego w punkcie dystrybucyjnym MDF Topologia gwiazdy zapewnia możliwość szybkich zmian w strukturze okablowania oraz łatwą lokalizację i usuwanie usterek. Projekt topologii sieci teleinformatycznej obejmuje obszar parteru budynku. Sposób rozprowadzenia instalacji systemu okablowania przedstawiono na załączonych do projektu planach instalacji okablowania strukturalnego, rys.2

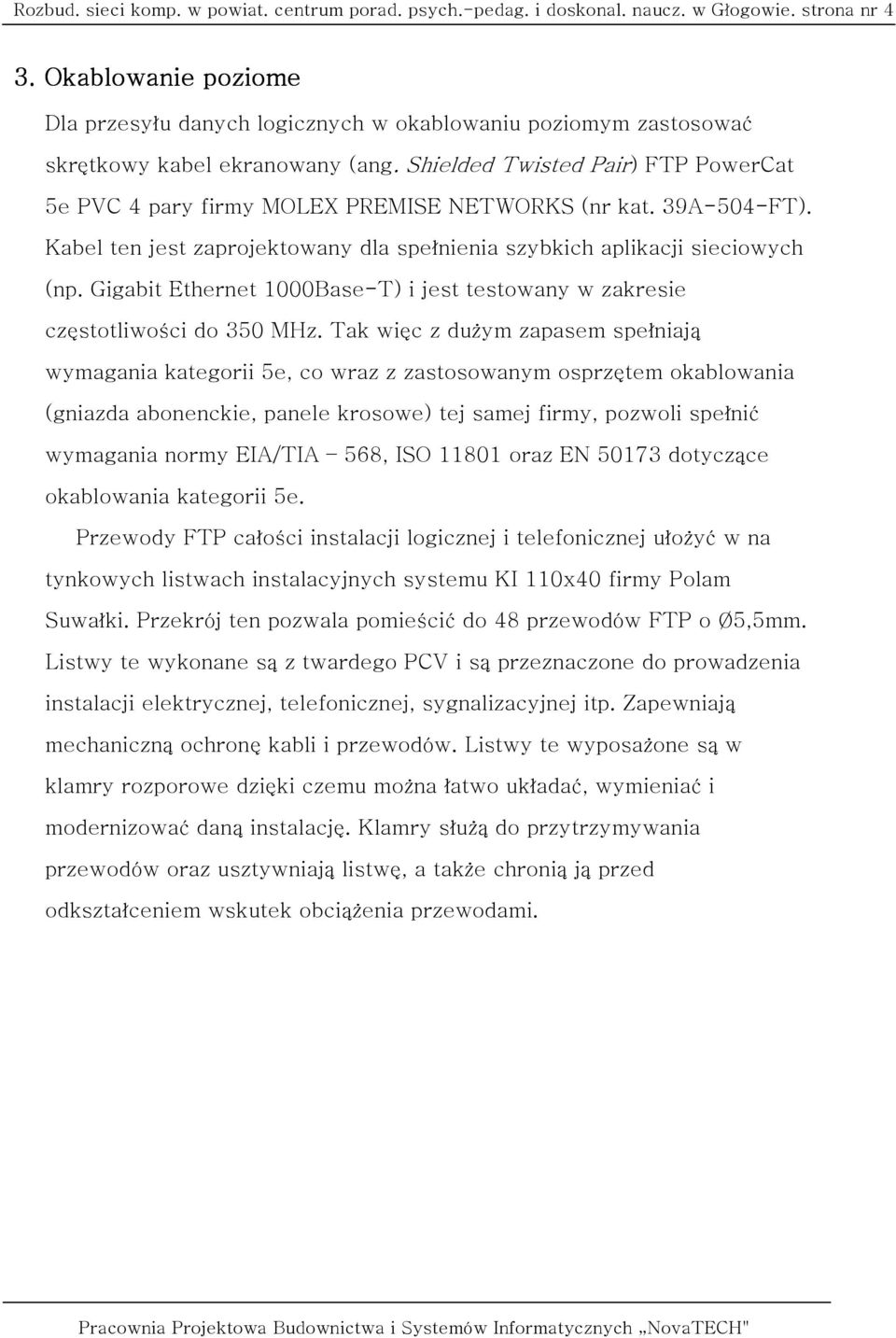

4 Rozbud. sieci komp. w powiat. centrum porad. psych.-pedag. i doskonal. naucz. w Głogowie. strona nr 4 3. Okablowanie poziome Dla przesyłu danych logicznych w okablowaniu poziomym zastosować skrętkowy kabel ekranowany (ang. Shielded Twisted Pair) FTP PowerCat 5e PVC 4 pary firmy MOLEX PREMISE NETWORKS (nr kat. 39A-504-FT). Kabel ten jest zaprojektowany dla spełnienia szybkich aplikacji sieciowych (np. Gigabit Ethernet 1000Base-T) i jest testowany w zakresie częstotliwości do 350 MHz. Tak więc z dużym zapasem spełniają wymagania kategorii 5e, co wraz z zastosowanym osprzętem okablowania (gniazda abonenckie, panele krosowe) tej samej firmy, pozwoli spełnić wymagania normy EIA/TIA 568, ISO oraz EN dotyczące okablowania kategorii 5e. Przewody FTP całości instalacji logicznej i telefonicznej ułożyć w na tynkowych listwach instalacyjnych systemu KI 110x40 firmy Polam Suwałki. Przekrój ten pozwala pomieścić do 48 przewodów FTP o Ø5,5mm. Listwy te wykonane są z twardego PCV i są przeznaczone do prowadzenia instalacji elektrycznej, telefonicznej, sygnalizacyjnej itp. Zapewniają mechaniczną ochronę kabli i przewodów. Listwy te wyposażone są w klamry rozporowe dzięki czemu można łatwo układać, wymieniać i modernizować daną instalację. Klamry służą do przytrzymywania przewodów oraz usztywniają listwę, a także chronią ją przed odkształceniem wskutek obciążenia przewodami.

5 Rozbud. sieci komp. w powiat. centrum porad. psych.-pedag. i doskonal. naucz. w Głogowie. strona nr 5 4. Opis sposobu oznaczania przebiegów poziomych instalacji logicznej Wszystkie kable okablowania poziomego oznaczyć w sposób umożliwiający ich łatwą identyfikację. Oznaczenia nanieść na zewnętrznej otulinie kabli PCV, na obu ich końcach oraz na panelach krosowych i gniazdach abonenckich. Z uwagi na prowadzenie kabli dedykowanych pod konkretną instalację (komputery, telefony) przyjąć następujący sposób oznaczenia kabli: DEDYKACJA - DF # - GRUPA # - KANAŁ # o DEDYKACJA - oznacza dedykowane gniazdo abonenckie K komputery, T telefony, faxy, modemy, o DF # oznacza końcowy punkt dystrybucyjny, z którym łączy się kabel ( 00 oznacza MDF), o GRUPA # oznacza kolejny panel rozdzielczy lub blok krosujący w danym punkcie dystrybucyjnym, o KANAŁ # jest kolejnym gniazdem w panelu rozdzielczym lub grupą par w bloku krosującym. Dla rozróżnienia punktów abonenckich na rys. nr w oznaczeniach przewodów dostawiono przyrostek /i który identyfikuje kable istniejące od nowoprojektowanych. Sposób rozprowadzenia instalacji systemu okablowania przedstawiono na załączonych do projektu planach instalacji okablowania strukturalnego, rys. 2

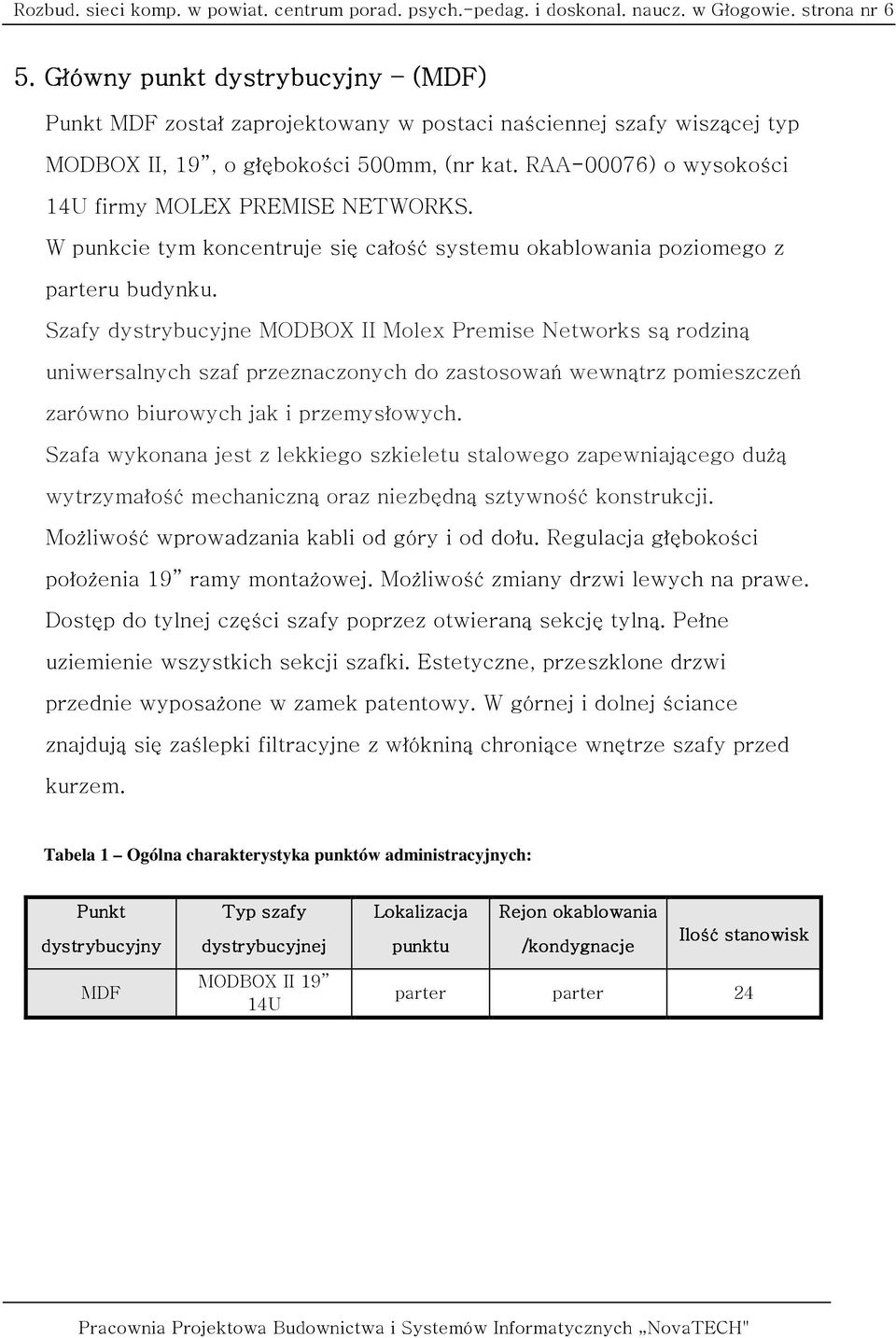

6 Rozbud. sieci komp. w powiat. centrum porad. psych.-pedag. i doskonal. naucz. w Głogowie. strona nr 6 5. Główny punkt dystrybucyjny (MDF) Punkt MDF został zaprojektowany w postaci naściennej szafy wiszącej typ MODBOX II, 19, o głębokości 500mm, (nr kat. RAA-00076) o wysokości 14U firmy MOLEX PREMISE NETWORKS. W punkcie tym koncentruje się całość systemu okablowania poziomego z parteru budynku. Szafy dystrybucyjne MODBOX II Molex Premise Networks są rodziną uniwersalnych szaf przeznaczonych do zastosowań wewnątrz pomieszczeń zarówno biurowych jak i przemysłowych. Szafa wykonana jest z lekkiego szkieletu stalowego zapewniającego dużą wytrzymałość mechaniczną oraz niezbędną sztywność konstrukcji. Możliwość wprowadzania kabli od góry i od dołu. Regulacja głębokości położenia 19 ramy montażowej. Możliwość zmiany drzwi lewych na prawe. Dostęp do tylnej części szafy poprzez otwieraną sekcję tylną. Pełne uziemienie wszystkich sekcji szafki. Estetyczne, przeszklone drzwi przednie wyposażone w zamek patentowy. W górnej i dolnej ściance znajdują się zaślepki filtracyjne z włókniną chroniące wnętrze szafy przed kurzem. Tabela 1 Ogólna charakterystyka punktów administracyjnych: Punkt dystrybucyjny Typ szafy dystrybucyjnej Lokalizacja punktu Rejon okablowania /kondygnacje Ilość stanowisk MDF MODBOX II 19 14U parter parter 24

7 Rozbud. sieci komp. w powiat. centrum porad. psych.-pedag. i doskonal. naucz. w Głogowie. strona nr 7 6. Punkty abonenckie i stanowiska pracy Zaprojektowano łącznie 24 punkty przyłączeniowe. Wszystkie punkty składają się z dwóch części: logicznej i telefonicznej. Punkty abonenckie TO (Telecommunications Outlet), to zestaw składający się z natynkowej puszki instalacyjnej firmy MOLEX PREMISE NETWORKS systemu EUROMOD (nr. kat ) i zintegrowanej pokrywy puszki zawierającej 2 moduły FTP RJ45 kategorii 5e firmy MOLEX PREMISE NETWORKS zgodny z sekwencją 568B (wg. normy EIA/TIA 568). Rozmieszczenie stanowisk komputerowych Stanowiska komputerowe zostaną rozmieszczone w bezpośrednim sąsiedztwie punktów abonenckich użytkownika (TO) do których stosowany zostanie kabel krosowy zgodny z normą EIA/TIA 568 zakończony 8 pinowym wtykiem RJ 45 inaczej oznaczany jako WE8W (ang. Western Electric 8 Wires). Informację o lokalizacji i numeracji wspomnianych punktów abonenckich użytkownika ilustrują załączone do projektu plany tras okablowania strukturalnego, rys. 2

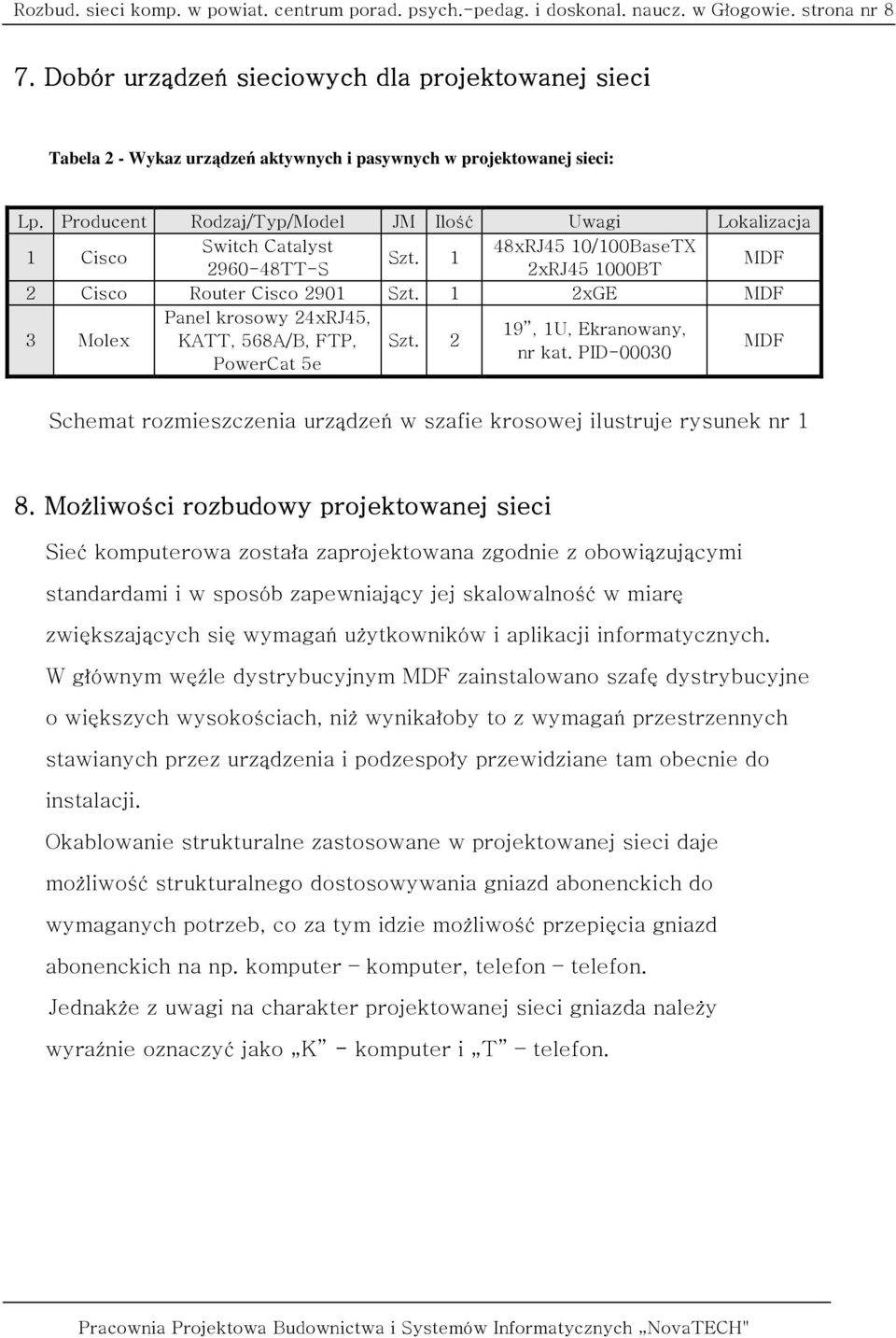

8 Rozbud. sieci komp. w powiat. centrum porad. psych.-pedag. i doskonal. naucz. w Głogowie. strona nr 8 7. Dobór urządzeń sieciowych dla projektowanej sieci Tabela 2 - Wykaz urządzeń aktywnych i pasywnych w projektowanej sieci: Lp. Producent Rodzaj/Typ/Model JM Ilość Uwagi Lokalizacja Switch Catalyst 48xRJ45 10/100BaseTX 1 Cisco Szt. 1 MDF TT-S 2xRJ BT 2 Cisco Router Cisco 2901 Szt. 1 2xGE MDF Panel krosowy 24xRJ45, 19, 1U, Ekranowany, 3 Molex KATT, 568A/B, FTP, Szt. 2 MDF nr kat. PID PowerCat 5e Schemat rozmieszczenia urządzeń w szafie krosowej ilustruje rysunek nr 1 8. Możliwości rozbudowy projektowanej sieci Sieć komputerowa została zaprojektowana zgodnie z obowiązującymi standardami i w sposób zapewniający jej skalowalność w miarę zwiększających się wymagań użytkowników i aplikacji informatycznych. W głównym węźle dystrybucyjnym MDF zainstalowano szafę dystrybucyjne o większych wysokościach, niż wynikałoby to z wymagań przestrzennych stawianych przez urządzenia i podzespoły przewidziane tam obecnie do instalacji. Okablowanie strukturalne zastosowane w projektowanej sieci daje możliwość strukturalnego dostosowywania gniazd abonenckich do wymaganych potrzeb, co za tym idzie możliwość przepięcia gniazd abonenckich na np. komputer komputer, telefon telefon. Jednakże z uwagi na charakter projektowanej sieci gniazda należy wyraźnie oznaczyć jako K - komputer i T telefon.

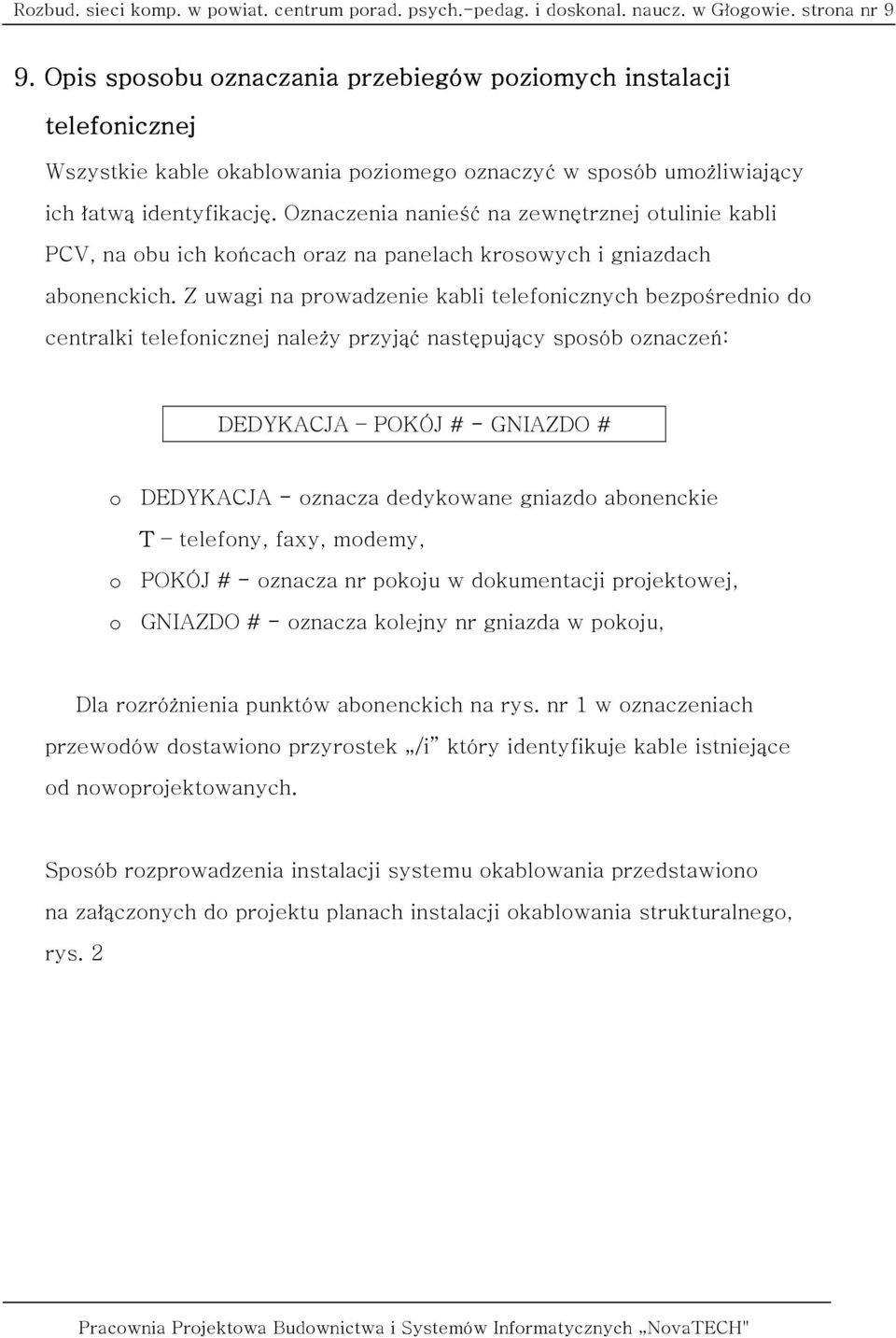

9 Rozbud. sieci komp. w powiat. centrum porad. psych.-pedag. i doskonal. naucz. w Głogowie. strona nr 9 9. Opis sposobu oznaczania przebiegów poziomych instalacji telefonicznej Wszystkie kable okablowania poziomego oznaczyć w sposób umożliwiający ich łatwą identyfikację. Oznaczenia nanieść na zewnętrznej otulinie kabli PCV, na obu ich końcach oraz na panelach krosowych i gniazdach abonenckich. Z uwagi na prowadzenie kabli telefonicznych bezpośrednio do centralki telefonicznej należy przyjąć następujący sposób oznaczeń: DEDYKACJA POKÓJ # - GNIAZDO # o DEDYKACJA - oznacza dedykowane gniazdo abonenckie T telefony, faxy, modemy, o POKÓJ # - oznacza nr pokoju w dokumentacji projektowej, o GNIAZDO # - oznacza kolejny nr gniazda w pokoju, Dla rozróżnienia punktów abonenckich na rys. nr 1 w oznaczeniach przewodów dostawiono przyrostek /i który identyfikuje kable istniejące od nowoprojektowanych. Sposób rozprowadzenia instalacji systemu okablowania przedstawiono na załączonych do projektu planach instalacji okablowania strukturalnego, rys. 2

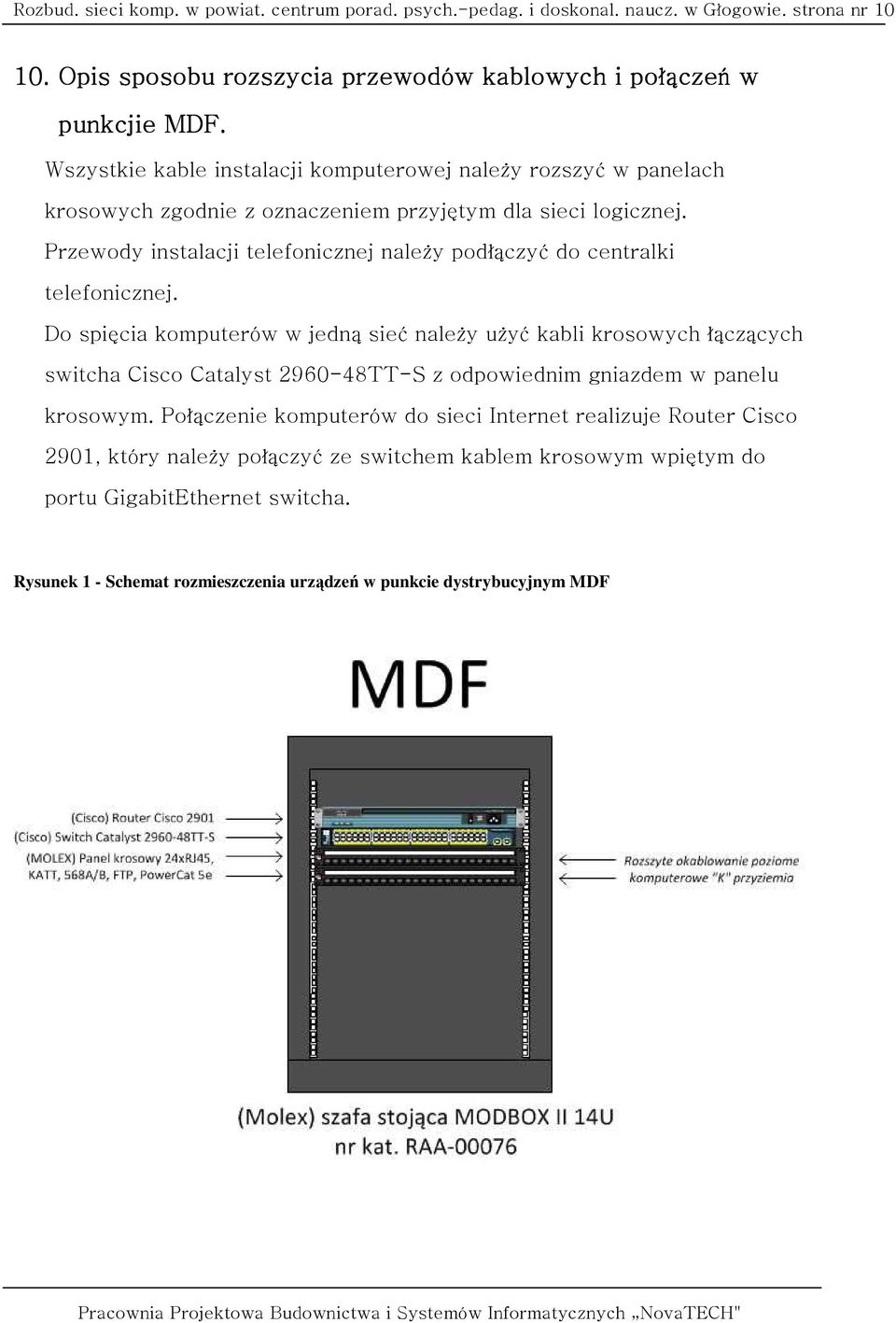

10 Rozbud. sieci komp. w powiat. centrum porad. psych.-pedag. i doskonal. naucz. w Głogowie. strona nr Opis sposobu rozszycia przewodów kablowych i połączeń w punkcjie MDF. Wszystkie kable instalacji komputerowej należy rozszyć w panelach krosowych zgodnie z oznaczeniem przyjętym dla sieci logicznej. Przewody instalacji telefonicznej należy podłączyć do centralki telefonicznej. Do spięcia komputerów w jedną sieć należy użyć kabli krosowych łączących switcha Cisco Catalyst TT-S z odpowiednim gniazdem w panelu krosowym. Połączenie komputerów do sieci Internet realizuje Router Cisco 2901, który należy połączyć ze switchem kablem krosowym wpiętym do portu GigabitEthernet switcha. Rysunek 1 - Schemat rozmieszczenia urządzeń w punkcie dystrybucyjnym MDF

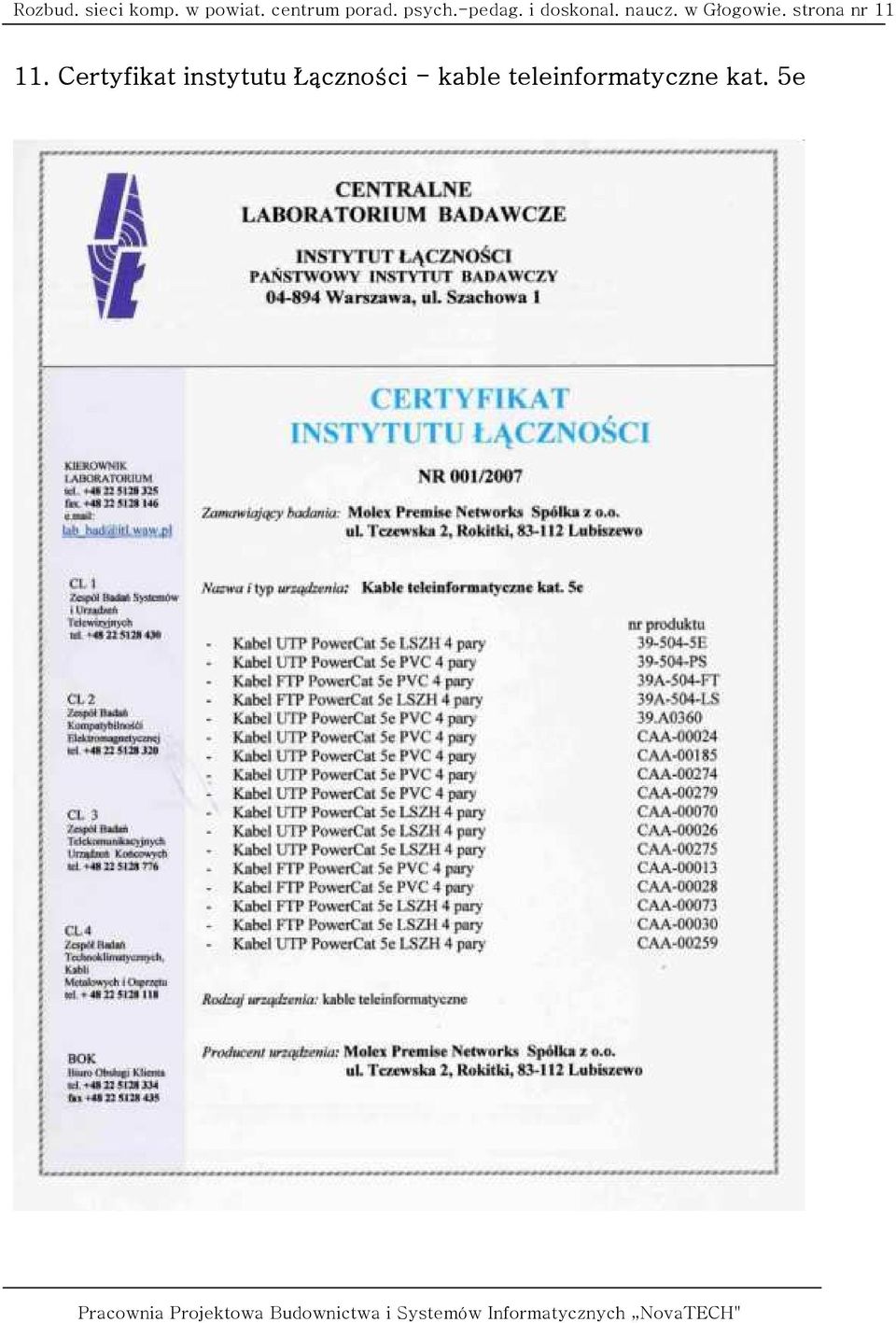

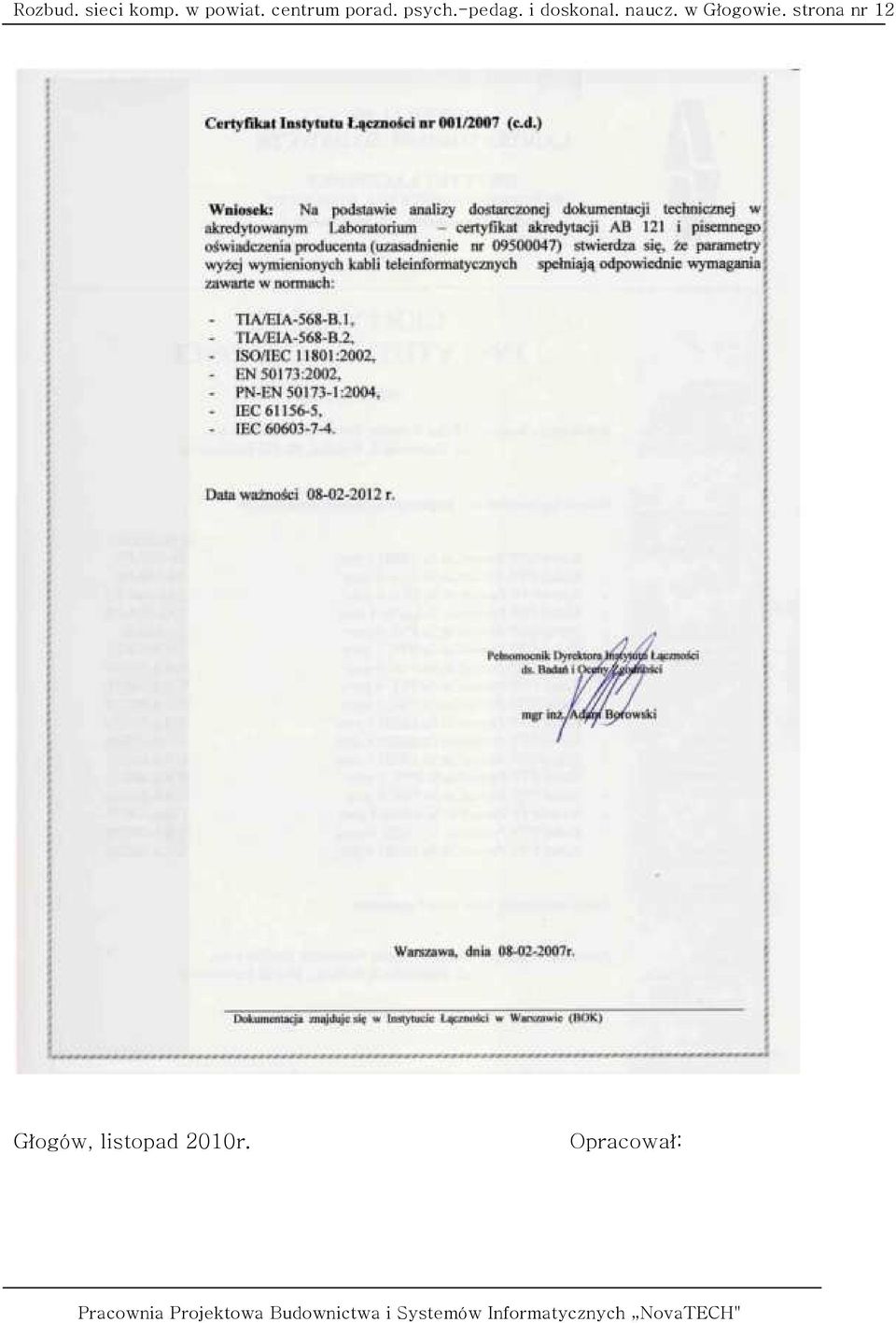

11 Rozbud. sieci komp. w powiat. centrum porad. psych.-pedag. i doskonal. naucz. w Głogowie. strona nr Certyfikat instytutu Łączności - kable teleinformatyczne kat. 5e
