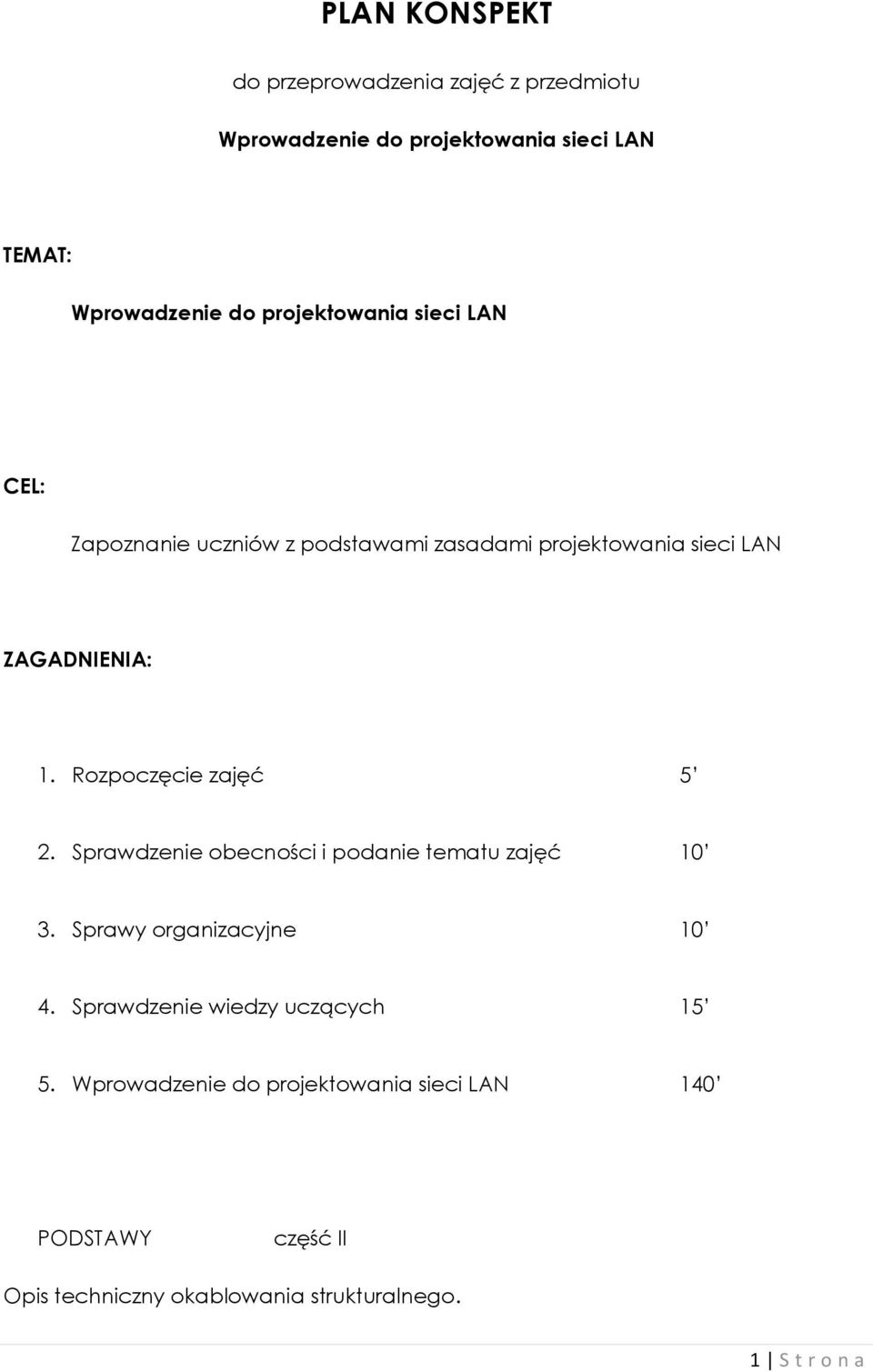

1 PLAN KONSPEKT do przeprowadzenia zajęć z przedmiotu Wprowadzenie do projektowania sieci LAN TEMAT: Wprowadzenie do projektowania sieci LAN CEL: Zapoznanie uczniów z podstawami zasadami projektowania sieci LAN ZAGADNIENIA: 1. Rozpoczęcie zajęć 5 2. Sprawdzenie obecności i podanie tematu zajęć Sprawy organizacyjne Sprawdzenie wiedzy uczących Wprowadzenie do projektowania sieci LAN 140 PODSTAWY część II Opis techniczny okablowania strukturalnego. 1 S t r o n a

2 1. Kabel typu czteroparowa skrętka Podstawowym medium transmisji sygnałów w okablowaniu strukturalnym jest czteroparowa skrętka. Oznacza to że w jednym kablu biegnie 8 przewodów miedzianych podzielonych na cztery wyróżnione pary. Specjalna budowa kabla (każda para przewodów jest skręcona wokół siebie w specyficzny sposób) pozwala na niezakłóconą transmisję sygnałów o dużej częstotliwości. Kable te produkowane są w trzech typach: kabel kategorii 3 (cat.3) - pozwala na transmisję sygnałów do 10 MHz kabel kategorii 4 (cat,4) - pozwala na transmisję sygnałów do 16 MHz kabel kategorii 5 (cat.5) - pozwala na transmisję sygnałów do 100 MHz kabel kategorii 6 i 7 (cat.6 i cat.7) - pozwala na transmisję sygnałów do 300 MHz lub 600 MHz Kable kategorii 3,4 i 5 wykonywane są w wersji nieekranowanej i ekranowanej, kable kategorii 6 i 7 wykonywane są tylko w wersji ekranowanej. Ekranowanie nie poprawia własności transmisyjnych, zwiększa się natomiast odporność na zakłócenia elektromagnetyczne. Obecnie używane są najczęściej kable kategorii 5, pozwalające na budowę systemu o bardzo dużej elastyczności i dużych możliwościach instalacji różnych aplikacji sieciowych. Kable kategorii 6 i 7 są nowością technologiczną pozwalającą znaczne zwiększenie szybkości działania sieci komputerowych i stosowanie technologii ATM. 2 S t r o n a

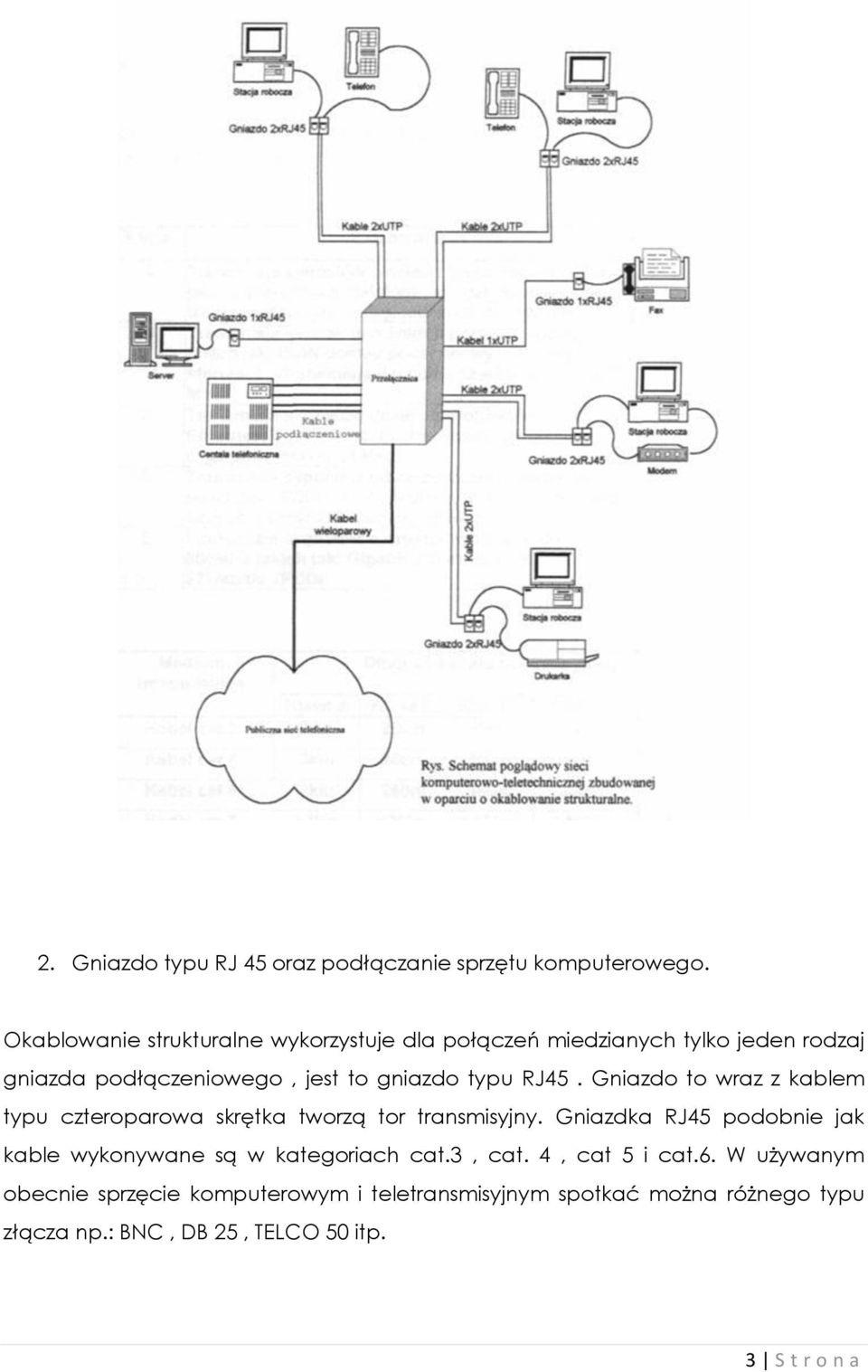

3 2. Gniazdo typu RJ 45 oraz podłączanie sprzętu komputerowego. Okablowanie strukturalne wykorzystuje dla połączeń miedzianych tylko jeden rodzaj gniazda podłączeniowego, jest to gniazdo typu RJ45. Gniazdo to wraz z kablem typu czteroparowa skrętka tworzą tor transmisyjny. Gniazdka RJ45 podobnie jak kable wykonywane są w kategoriach cat.3, cat. 4, cat 5 i cat.6. W używanym obecnie sprzęcie komputerowym i teletransmisyjnym spotkać można różnego typu złącza np.: BNC, DB 25, TELCO 50 itp. 3 S t r o n a

4 Aby umożliwić podłączenie do gniazda typu RJ45 sprzętu komputerowego wykorzystującego inny typ złącza zbudowano szeroką gamę adapterów i balunów których zadaniem jest konwersja sygnałów na standard RJ45. Typowym kablem używanym do podłączenia komputera do gniada RJ45 jest 3 metrowy kabel typu czteroparowa skrętka zakończony z obu końców wtykami RJ Przełącznica. W systemie okablowania strukturalnego występuje jedna lub kilka przełącznic. Przełącznice stanowią najważniejszą część systemu okablowania, ponieważ tutaj zbiegają się wszystkie połączenia połączenia kablowe. Na typową konstrukcję przełącznicy składają się następujące elementy : * Szafa 19" typu Rack - stojąca lub wisząca szafa metalowa wyposażona w prowadnice umożliwiające montaż elementów przełącznicy * PatchPanel lub Blok 100 par - elementy montowane w szafie na których zakańczane są kable miedziane * Przełącznice światłowodowe - elementy montowane w szafie na których zakańczane są kable światłowodowe * Kable krosujące - kable o długości od 0,6m do 3m pozwalające łączyć ze sobą odpowiednie pola Patch Paneli lub Bloków 100 parowych oraz porty urządzeń aktywnych. * Kable krosujące światłowodowe - spełniają podobną rolę jak kable krosujące miedziane tylko w odniesieniu do połączeń światłowodowych. W szafach przełącznic montowane są również urządzenia aktywne sieci komputerowych takie jak huby, routery, modemy itp. 4 S t r o n a

5 4. Wieloparowe kable miedziane. Kable wieloparowe przeznaczone są zasadniczo do budowy łączy pomiędzy przełącznicami lub centralą telefoniczną i przełącznicą. Łącza wieloparowe przeznaczone są do transmisji sygnałów o małej i średniej częstotliwości. Najczęściej wykorzystywanymi kablami są kable o ilości par: 25, 50,100. Kable wieloparowe produkowane są w dwóch odmianach: * kable wewnętrzne - przeznaczone do prowadzenia instalacji wewnątrz budynku * kable zewnętrzne - kable te okryte są płaszczem wzmacniającym ich odporność mechaniczną oraz wypełnione są specjalnym żelem zapobiegającym zawilgoceniu kabla 5. Kable światłowodowe. Jak wcześniej zaznaczono kable światłowodowe przeznaczone są do transmisji sygnałów o bardzo dużej częstotliwości na większe odległości. Medium transmisyjnym wykorzystywanym do budowy tych kabli jest specjalnie wykonane pojedyncze włókno szklane. Przez tak wykonane włókno informacje przekazywane są w postaci impulsów świetlnych. W jednym kablu może występować od jednego do kilkudziesięciu włókien. Identycznie jak miedziane kable wieloparowe kable światłowodowe możemy podzielić na wewnętrzne oraz zewnętrzne. Dodatkowym kryterium podziału kabli światłowodowych jest sposób wykonania włókna i co jest z tym związane sposób rozchodzenia się impulsów świetlnych w tym włóknie. Z tego względu kable światłowodowe można podzielić na: * kable wielomodowe - sygnał świetlny rozchodzi się we włóknie odbijając się od jego ścianek * kable jednomodowe - sygnał świetlny przechodzi przez włókno bez odbić. 5 S t r o n a

6 Zalety sieci budowanych w oparciu o światłowody: * pełna odporność na zakłócenia elektromagnetyczne * odporność na wyładowania atmosferyczne * poufność przesyłanych danych - niemożliwe jest podsłuchiwanie" światłowodu * bardzo duże prędkości przesyłu informacji 6. Opis techniczny wydzielonej sieci energetycznej. Topologia sieci energetycznej. Topologia wydzielonej sieci energetycznej podobna jest do topologii okablowania strukturalnego, dlatego w większości przypadków przebieg tras przewodów energetycznych pokrywa się z trasami przewodów okablowania. Przewody energetyczne o sumarycznym prądzie do 20A mogą być prowadzone równolegle do przewodów logicznych, wystarczy tylko zapewnić dodatkową izolację pomiędzy przewodami np. w postaci przegrody w korytku naściennym. Ponieważ większość sprzętu komputerowego zasilana jest poprzez zasilacze impulsowe, które w momencie uruchamiania wprowadzają znaczne obciążenia do sieci do jednego obwodu elektrycznego nie należy podłączać więcej jak 10 urządzeń komputerowych. Dodatkowo sieć energetyczną należy wyposażyć w wyłączniki różnicowo-prądowe, oraz ochronniki przepięciowe. W celu łatwego zarządzania siecią energetyczną celowe jest budowanie rozdzielnic piętrowych oraz rozdzielnicy głównej, w rozdzielnicach tych instalujemy wszystkie zabezpieczenia i wyłączniki sieci energetycznej. Zasilacz bezprzerwowy (UPS) 6 S t r o n a

7 Budowa wydzielonej sieci energetycznej pozwala na podłączenie do niej centralnego UPSa, który pracując w trybie true on line" zapewnia prawidłowe parametry napięcia (niezależne od wahań napięcia w sieci zewnętrznej) oraz przy całkowitym zaniku napięcia w sieci zewnętrznej podtrzymuje napięcie w sieci wewnętrznej. Rozwiązanie takie pozwala uniknąć paraliżu informatycznego jaki powstaje zwykle po awarii zasilania. Zasilacze bezprzerwowe dostępne są w szerokim zakresie mocy (od 400VA do 60kVA) i dobierane w zależności od zapotrzebowania energetycznego danej sieci komputerowej. Większość firm produkujących UPSy dostarcza te urządzenia z bateriami pozwalającymi podtrzymać napięcie przy pełnym obciążeniu przez omiń, 15min, 30 min i 60 min., jest to czas wystarczający na pełne zakończenie wszystkich zadań uruchomionych w sieci komputerowej. W przypadku gdy czas ten jest niewystarczający możliwa jest współpraca UPSa z generatorem prądotwórczym. Sprawozdanie W sprawozdaniu należy zamieścić charakterystykę elementów okablowania strukturalnego. Literatura: 1. Projektowanie sieci komputerowych 2. Praca zbiorowa: Vademecum Teleinformatyka. Wydawnictwo IDG, Warszawa, S t r o n a
