1 Zakres prac do wykonania Okablowanie strukturalne

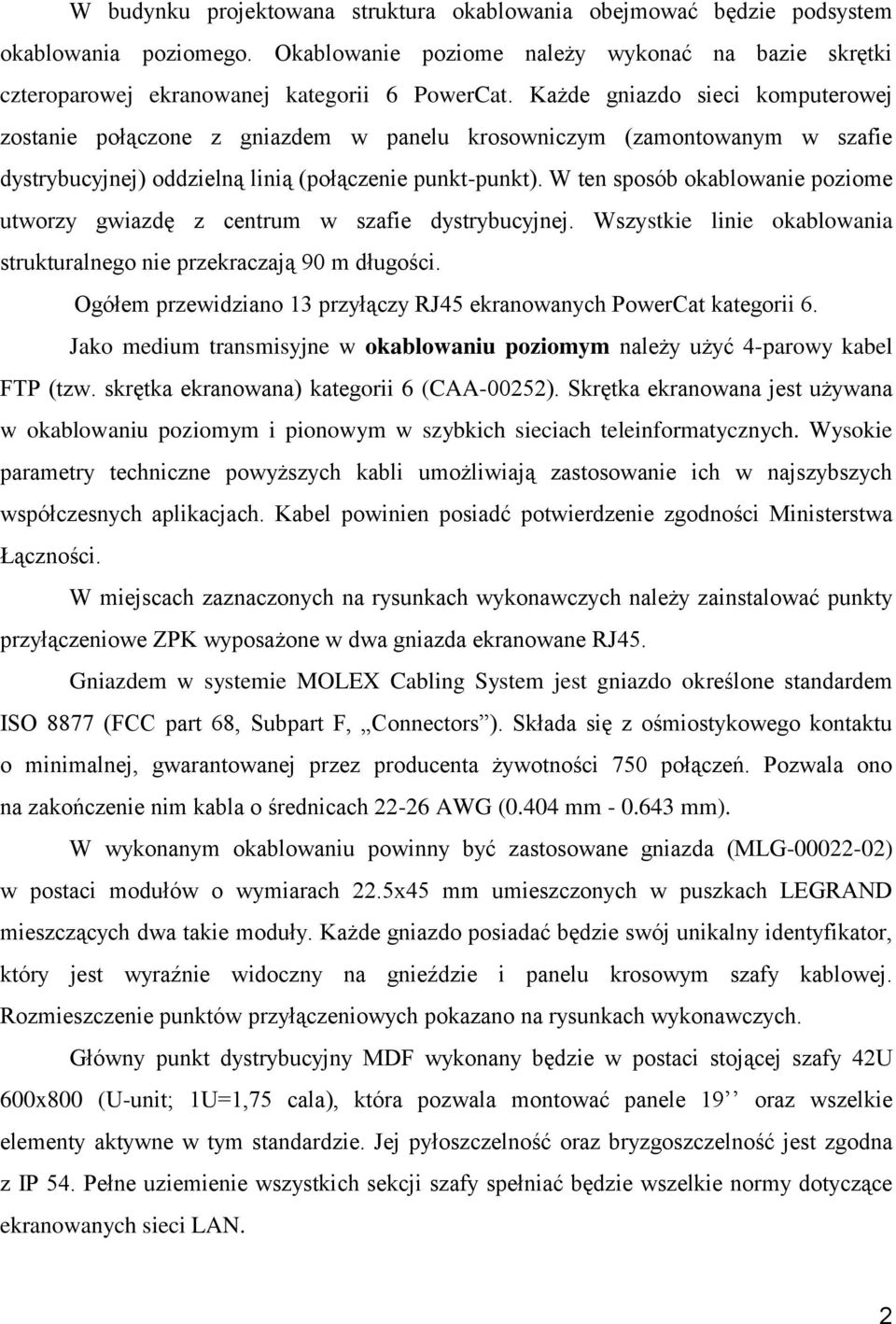

2 W budynku projektowana struktura okablowania obejmować będzie podsystem okablowania poziomego. Okablowanie poziome należy wykonać na bazie skrętki czteroparowej ekranowanej kategorii 6 PowerCat. Każde gniazdo sieci komputerowej zostanie połączone z gniazdem w panelu krosowniczym (zamontowanym w szafie dystrybucyjnej) oddzielną linią (połączenie punkt-punkt). W ten sposób okablowanie poziome utworzy gwiazdę z centrum w szafie dystrybucyjnej. Wszystkie linie okablowania strukturalnego nie przekraczają 90 m długości. Ogółem przewidziano 13 przyłączy RJ45 ekranowanych PowerCat kategorii 6. Jako medium transmisyjne w okablowaniu poziomym należy użyć 4-parowy kabel FTP (tzw. skrętka ekranowana) kategorii 6 (CAA-00252). Skrętka ekranowana jest używana w okablowaniu poziomym i pionowym w szybkich sieciach teleinformatycznych. Wysokie parametry techniczne powyższych kabli umożliwiają zastosowanie ich w najszybszych współczesnych aplikacjach. Kabel powinien posiadć potwierdzenie zgodności Ministerstwa Łączności. W miejscach zaznaczonych na rysunkach wykonawczych należy zainstalować punkty przyłączeniowe ZPK wyposażone w dwa gniazda ekranowane RJ45. Gniazdem w systemie MOLEX Cabling System jest gniazdo określone standardem ISO 8877 (FCC part 68, Subpart F, Connectors ). Składa się z ośmiostykowego kontaktu o minimalnej, gwarantowanej przez producenta żywotności 750 połączeń. Pozwala ono na zakończenie nim kabla o średnicach AWG (0.404 mm mm). W wykonanym okablowaniu powinny być zastosowane gniazda (MLG ) w postaci modułów o wymiarach 22.5x45 mm umieszczonych w puszkach LEGRAND mieszczących dwa takie moduły. Każde gniazdo posiadać będzie swój unikalny identyfikator, który jest wyraźnie widoczny na gnieździe i panelu krosowym szafy kablowej. Rozmieszczenie punktów przyłączeniowych pokazano na rysunkach wykonawczych. Główny punkt dystrybucyjny MDF wykonany będzie w postaci stojącej szafy 42U 600x800 (U-unit; 1U=1,75 cala), która pozwala montować panele 19 oraz wszelkie elementy aktywne w tym standardzie. Jej pyłoszczelność oraz bryzgoszczelność jest zgodna z IP 54. Pełne uziemienie wszystkich sekcji szafy spełniać będzie wszelkie normy dotyczące ekranowanych sieci LAN. 2

3 Szafę kablową umieścić należy w pomieszczeniu serwerowni na pierwszym piętrze pok. 20. Szafę kablową należy zamontować obok istniejącej szafy dystrybucyjnej tak, aby istniała możliwość przeprowadzenia kabli karosujących pomiędzy nimi. Szafa stanowić będzie punkt zbiorczy wszystkich kabli biegnących z nowych stanowisk roboczych rozlokowanych na 1 piętrze budynku. Górną część ramy szafy dystrybucyjnej zajmować będą wentylator. Następnie umieszczone zostaną urządzenia aktywne sieci, natomiast poniżej panele krosownicze. Będą to panele ekranowane cat 6 PowerCat 19 24xRJ45 (PID-00182), przeznaczone dla zakończenia odcinków kablowych z przebiegów poziomych. W ten sposób każde gniazdo przyłączeniowe posiadać będzie swoje jednoznaczne odwzorowanie w szafie dystrybucyjnej. Panel krosowniczy poprzedzony będzie panelem z wieszakami ułatwiającymi porządkowanie kabli krosowych w szafie. W dolnej części umieszczony powinien być UPS oraz panel zasilający. Projekt szafy dystrybucyjnej przedstawiono na rys.. Sposób prowadzenia instalacji oraz trasy kabli przedstawiony został na rysunkach wykonawczych. Całość okablowania prowadzone będzie w korytach kablowych. Główną magistralę wykonać z koryt metalowych 100x42 wzdłuż korytarza nad sufitem podwieszanym. Koryta metalowe należy połączyć z uziemioną szyną wyrównawczą. Elementy koryt metalowych należy połączyć przewodem LY 10mm2. W pomieszczeniach okablowanie należy prowadzić w listwach instalacyjnych natynkowo. Wymiary listew instalacyjnych zostały przedstawione na rysunkach wykonawczych. Zejścia do punktów ZPK należy wykonać w rogu pomieszczeń, a następnie instalacje do punktu ZPK prowadzić w listwach instalacyjnych. Listwy posiadać powinny przegrody, gdyż instalacja logiczna może współdzielić je z instalacją elektryczną. W instalacji należy zastosować puszki natynkowe Legrand: puszka pojedyncza nr: Puszka mocowana jest do podłoża za pomocą kołków rozporowych. Do puszki dochodzi uchwyt nr: 74802, ramka biała nr: Punkty ZPK należy montować w odległości około 30 cm od podłogi. Należy dostarczyć kable krosujące RJ45-RJ45 dwu i jedno metrowe. 1. Kabel krosowy RJ45, 568A/B,FTP linka,powercat 6; 1,0m; (PCD E) - 13szt. 2. Kabel krosowy RJ45, 568A/B,FTP linka,powercat 6; 2,0m; (PCD E) 13szt. 3

4 System oznaczeń. Celem ułatwienia administrowania okablowaniem wszystkie gniazda przyłączeniowe zostały oznaczone czytelnymi numerami umieszczonymi nad gniazdami. Przyjęto następującą numerację gniazd ZPK: x/yyy-z-n gdzie: x nr piętra yyy nr pokoju z nr kolejny ZPK w pokoju n nr gniazda danych w ZPK (1 lub 2) Każdy kanał transmisyjny okablowania poziomego powinien zostać oznakowany i przetestowany. Na kanał transmisyjny okablowania poziomego składa się gniazdo logiczne, kabel poziomy oraz panel krosownicze. W pierwszej fazie należy wykonać testy statyczne (poprawność połączeń). Sprawdzenie połączenia w sekwencji 258B. Ostateczne pomiary (testy dynamiczne) należy wykonać analizatorem okablowania kategorii 6 dla szybkich sieci LAN. 4

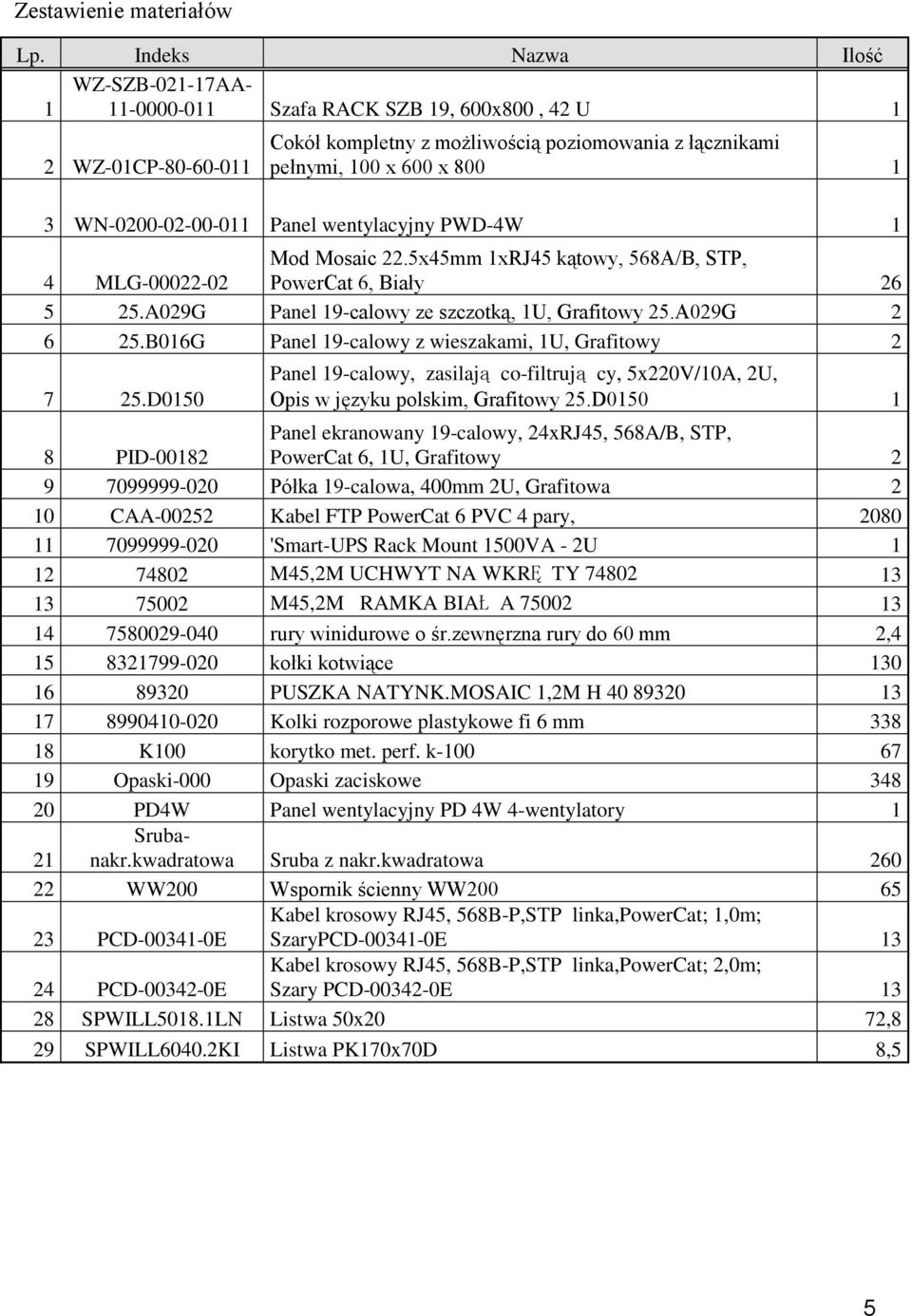

5 Zestawienie materiałów Lp. Indeks Nazwa Ilość WZ-SZB AA Szafa RACK SZB 19, 600x800, 42 U 1 2 WZ-01CP Cokół kompletny z możliwością poziomowania z łącznikami pełnymi, 100 x 600 x WN Panel wentylacyjny PWD-4W 1 4 MLG Mod Mosaic 22.5x45mm 1xRJ45 kątowy, 568A/B, STP, PowerCat 6, Biały A029G Panel 19-calowy ze szczotką, 1U, Grafitowy 25.A029G B016G Panel 19-calowy z wieszakami, 1U, Grafitowy D0150 Panel 19-calowy, zasilają co-filtrują cy, 5x220V/10A, 2U, Opis w języku polskim, Grafitowy 25.D PID Panel ekranowany 19-calowy, 24xRJ45, 568A/B, STP, PowerCat 6, 1U, Grafitowy Półka 19-calowa, 400mm 2U, Grafitowa 2 10 CAA Kabel FTP PowerCat 6 PVC 4 pary, 'Smart-UPS Rack Mount 1500VA - 2U M45,2M UCHWYT NA WKRĘ TY M45,2M RAMKA BIAŁ A rury winidurowe o śr.zewnęrzna rury do 60 mm 2, kołki kotwiące PUSZKA NATYNK.MOSAIC 1,2M H Kolki rozporowe plastykowe fi 6 mm K100 korytko met. perf. k Opaski-000 Opaski zaciskowe PD4W Panel wentylacyjny PD 4W 4-wentylatory 1 21 Srubanakr.kwadratowa Sruba z nakr.kwadratowa WW200 Wspornik ścienny WW PCD E Kabel krosowy RJ45, 568B-P,STP linka,powercat; 1,0m; SzaryPCD E PCD E Kabel krosowy RJ45, 568B-P,STP linka,powercat; 2,0m; Szary PCD E SPWILL5018.1LN Listwa 50x20 72,8 29 SPWILL6040.2KI Listwa PK170x70D 8,5 5

6 Rysunki rys. L-1. Przebieg instalacji okablowania strukturalnego I Piętro rys. L-2. Widok szafy dystrybucyjnej (MDF) rys. L-3. Schemat blokowy rys. L-4. Schemat mocowania koryt metalowych 6
