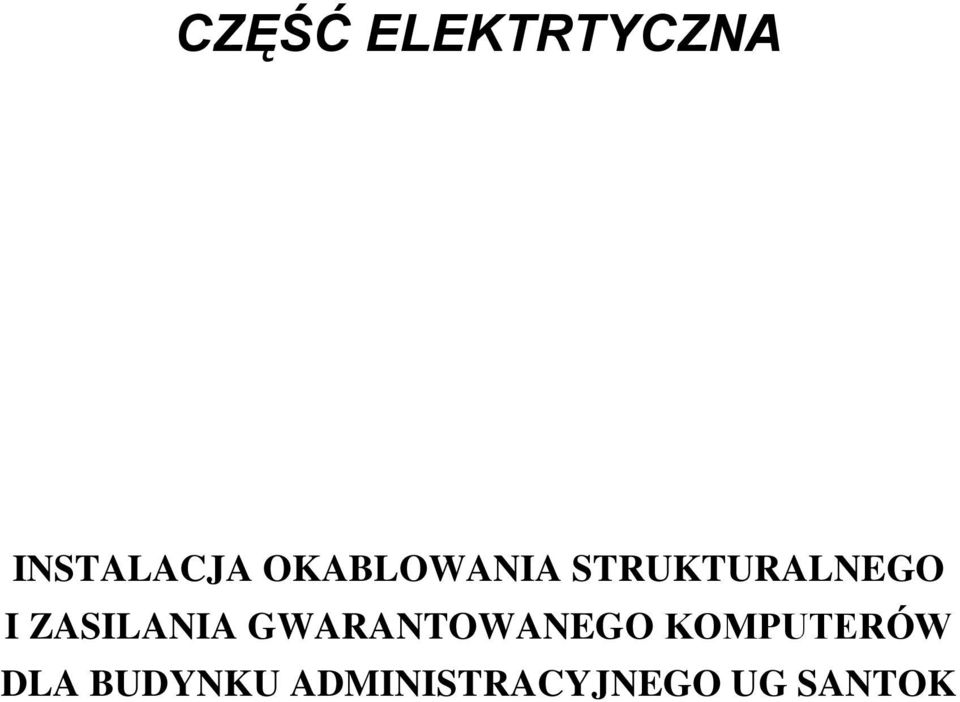

1 CZĘŚĆ ELEKTRTYCZNA INSTALACJA OKABLOWANIA STRUKTURALNEGO I ZASILANIA GWARANTOWANEGO KOMPUTERÓW DLA BUDYNKU ADMINISTRACYJNEGO UG SANTOK

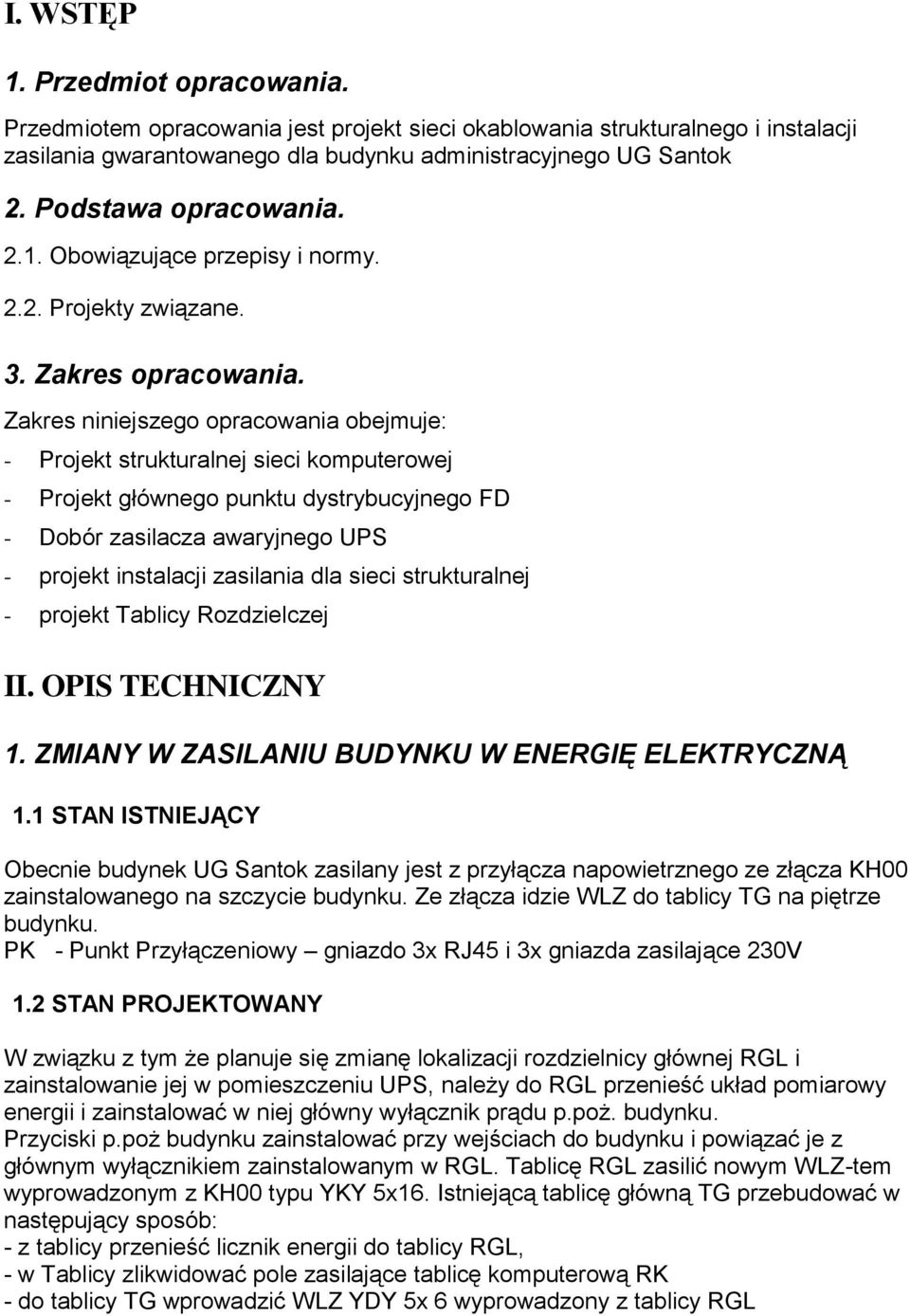

2 I. WSTĘP 1. Przedmiot opracowania. Przedmiotem opracowania jest projekt sieci okablowania strukturalnego i instalacji zasilania gwarantowanego dla budynku administracyjnego UG Santok 2. Podstawa opracowania Obowiązujące przepisy i normy Projekty związane. 3. Zakres opracowania. Zakres niniejszego opracowania obejmuje: - Projekt strukturalnej sieci komputerowej - Projekt głównego punktu dystrybucyjnego FD - Dobór zasilacza awaryjnego UPS - projekt instalacji zasilania dla sieci strukturalnej - projekt Tablicy Rozdzielczej II. OPIS TECHNICZNY 1. ZMIANY W ZASILANIU BUDYNKU W ENERGIĘ ELEKTRYCZNĄ 1.1 STAN ISTNIEJĄCY Obecnie budynek UG Santok zasilany jest z przyłącza napowietrznego ze złącza KH00 zainstalowanego na szczycie budynku. Ze złącza idzie WLZ do tablicy TG na piętrze budynku. PK - Punkt Przyłączeniowy gniazdo 3x RJ45 i 3x gniazda zasilające 230V 1.2 STAN PROJEKTOWANY W związku z tym że planuje się zmianę lokalizacji rozdzielnicy głównej RGL i zainstalowanie jej w pomieszczeniu UPS, należy do RGL przenieść układ pomiarowy energii i zainstalować w niej główny wyłącznik prądu p.poż. budynku. Przyciski p.poż budynku zainstalować przy wejściach do budynku i powiązać je z głównym wyłącznikiem zainstalowanym w RGL. Tablicę RGL zasilić nowym WLZ-tem wyprowadzonym z KH00 typu YKY 5x16. Istniejącą tablicę główną TG przebudować w następujący sposób: - z tablicy przenieść licznik energii do tablicy RGL, - w Tablicy zlikwidować pole zasilające tablicę komputerową RK - do tablicy TG wprowadzić WLZ YDY 5x 6 wyprowadzony z tablicy RGL

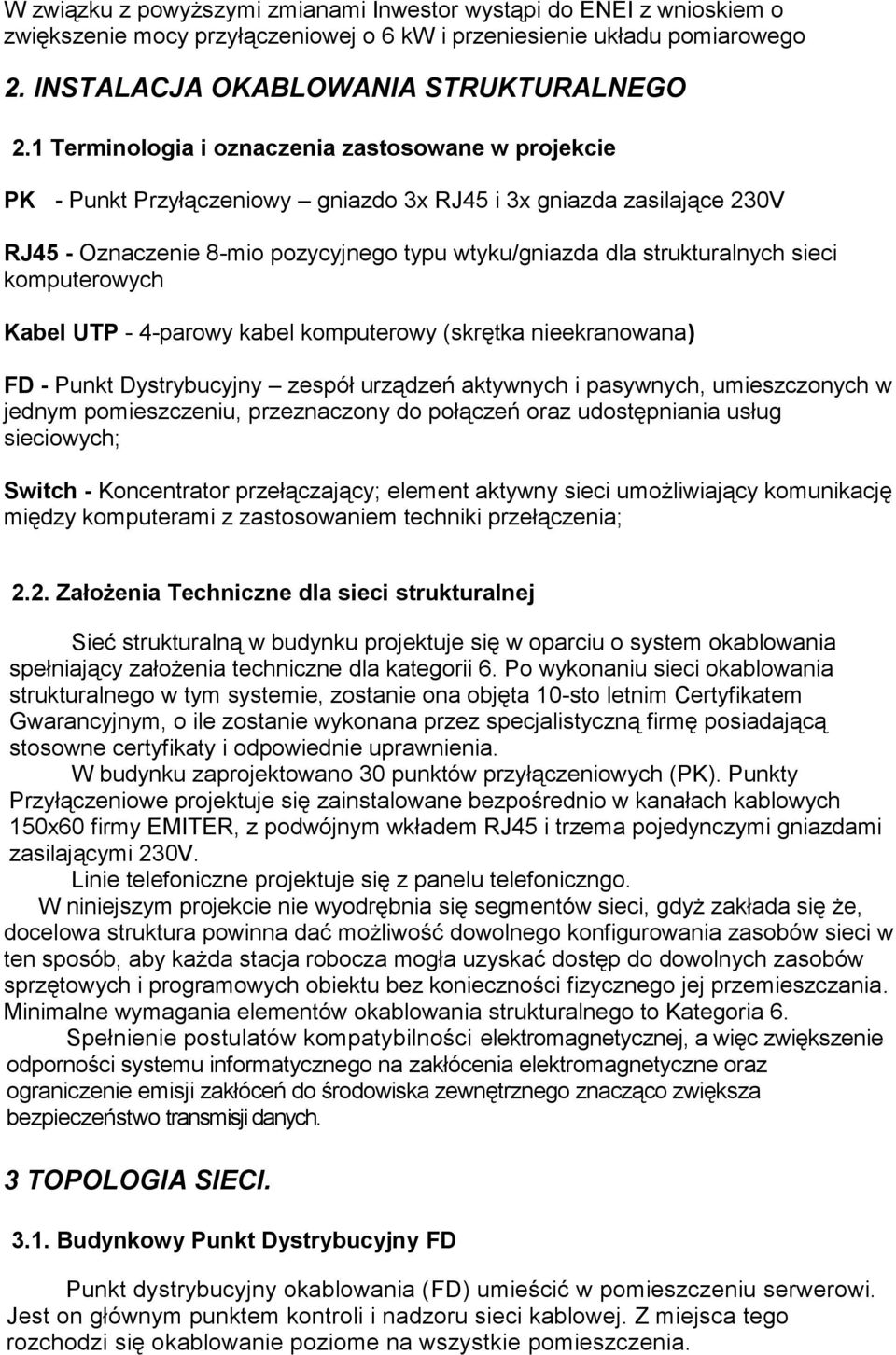

3 W związku z powyższymi zmianami Inwestor wystąpi do ENEI z wnioskiem o zwiększenie mocy przyłączeniowej o 6 kw i przeniesienie układu pomiarowego 2. INSTALACJA OKABLOWANIA STRUKTURALNEGO 2.1 Terminologia i oznaczenia zastosowane w projekcie PK - Punkt Przyłączeniowy gniazdo 3x RJ45 i 3x gniazda zasilające 230V RJ45 - Oznaczenie 8-mio pozycyjnego typu wtyku/gniazda dla strukturalnych sieci komputerowych Kabel UTP - 4-parowy kabel komputerowy (skrętka nieekranowana) FD - Punkt Dystrybucyjny zespół urządzeń aktywnych i pasywnych, umieszczonych w jednym pomieszczeniu, przeznaczony do połączeń oraz udostępniania usług sieciowych; Switch - Koncentrator przełączający; element aktywny sieci umożliwiający komunikację między komputerami z zastosowaniem techniki przełączenia; 2.2. Założenia Techniczne dla sieci strukturalnej Sieć strukturalną w budynku projektuje się w oparciu o system okablowania spełniający założenia techniczne dla kategorii 6. Po wykonaniu sieci okablowania strukturalnego w tym systemie, zostanie ona objęta 10-sto letnim Certyfikatem Gwarancyjnym, o ile zostanie wykonana przez specjalistyczną firmę posiadającą stosowne certyfikaty i odpowiednie uprawnienia. W budynku zaprojektowano 30 punktów przyłączeniowych (PK). Punkty Przyłączeniowe projektuje się zainstalowane bezpośrednio w kanałach kablowych 150x60 firmy EMITER, z podwójnym wkładem RJ45 i trzema pojedynczymi gniazdami zasilającymi 230V. Linie telefoniczne projektuje się z panelu telefoniczngo. W niniejszym projekcie nie wyodrębnia się segmentów sieci, gdyż zakłada się że, docelowa struktura powinna dać możliwość dowolnego konfigurowania zasobów sieci w ten sposób, aby każda stacja robocza mogła uzyskać dostęp do dowolnych zasobów sprzętowych i programowych obiektu bez konieczności fizycznego jej przemieszczania. Minimalne wymagania elementów okablowania strukturalnego to Kategoria 6. Spełnienie postulatów kompatybilności elektromagnetycznej, a więc zwiększenie odporności systemu informatycznego na zakłócenia elektromagnetyczne oraz ograniczenie emisji zakłóceń do środowiska zewnętrznego znacząco zwiększa bezpieczeństwo transmisji danych. 3 TOPOLOGIA SIECI Budynkowy Punkt Dystrybucyjny FD Punkt dystrybucyjny okablowania (FD) umieścić w pomieszczeniu serwerowi. Jest on głównym punktem kontroli i nadzoru sieci kablowej. Z miejsca tego rozchodzi się okablowanie poziome na wszystkie pomieszczenia.

4 Ponieważ odległości okablowania poziomego nie przekraczają granicznej, narzuconej przez normę odległości 90 m, nie ma konieczności instalowania kolejnych punktów dystrybucyjnych. Punkt FD stanowi szafa teleinformatyczna 19 42U. W pomieszczeniu tym umieścić ponadto urządzenia sieci strukturalnej: Szafę dystrybucyjną FD, Serwer Do nowej szafy dystrybucyjnej na panele przepiąć dodatkowo wszystkie istniejące kable komputerowe zabudowane w nowej części budynku Ze względu na rodzaj zainstalowanych urządzeń, pomieszczenie to należy klimatyzować Okablowanie poziome. Ze względu na warunki, okablowanie poziome zostanie rozprowadzone w podparapetowych korytkach kablowych dwukomorowych 150x60 na wysokości 30cm od posadzki. Rozmieszczenie gniazd pokazano na planach budynku. Zgodnie z wymaganiami odpowiednich norm gniazdo ma stanowić trwałe zakończenie czteroparowego kabla UTP kat 6. Zakończenie kabla powinno być wykonane jednorazowo podczas pierwotnej instalacji okablowania w zgodnie z procedurami instalacyjnymi zalecanymi przez producenta okablowania. Zarówno przy montażu gniazd końcowych, jak i gniazd w panelach krosowych należy zwrócić szczególną uwagę na zachowanie odpowiedniej, zgodnej z normami, jakości połączeń. Każdy punkt przyłączeniowy może służyć zarówno dla potrzeb podłączenia komputerów, jak i telefonów. O przeznaczeniu PK decyduje konkretna potrzeba, a zmiana przeznaczenia PK dokonywana jest przez administratora sieci poprzez dobór odpowiednich wkładek i przekrosowań sygnału. Przy realizacji łączy telefonicznych zaplanowano wykorzystanie panela telefonicznego. Zmiana toru telefonicznego do transmisji sprowadza się do odpowiedniego przekrosowania sygnału za pomocą kabla zakończonego złączami RJ Dokumentacja powykonawcza Wszystkie kable powinny być oznaczone numerycznie, w sposób trwały, tak od strony gniazda, jak i od strony szafy montażowej. Te same oznaczenia należy umieścić w sposób trwały na gniazdach sygnałowych w punktach przyłączeniowych użytkowników oraz na panelach. Powykonawczo należy sporządzić dokumentację instalacji kablowej uwzględniając wszelkie, ewentualne zmiany w trasach kablowych i rzeczywiste rozmieszczenie punktów przyłączeniowych w pomieszczeniach. Do dokumentacji należy dołączyć raporty z pomiarów torów sygnałowych i terminowania obwodów. 3.4 Przyłącze telefoniczne Zewnętrze przyłącze telefoniczne należy przebudować i wprowadzić do szafki BOX 60 par i rozszyć na listwach rozłącznych UCS. skrzynkę BOX 60 zabudować w pomieszczeniu serwerowni. Ze skrzynki box kabel telefoniczny wprowadzić do szafy FD

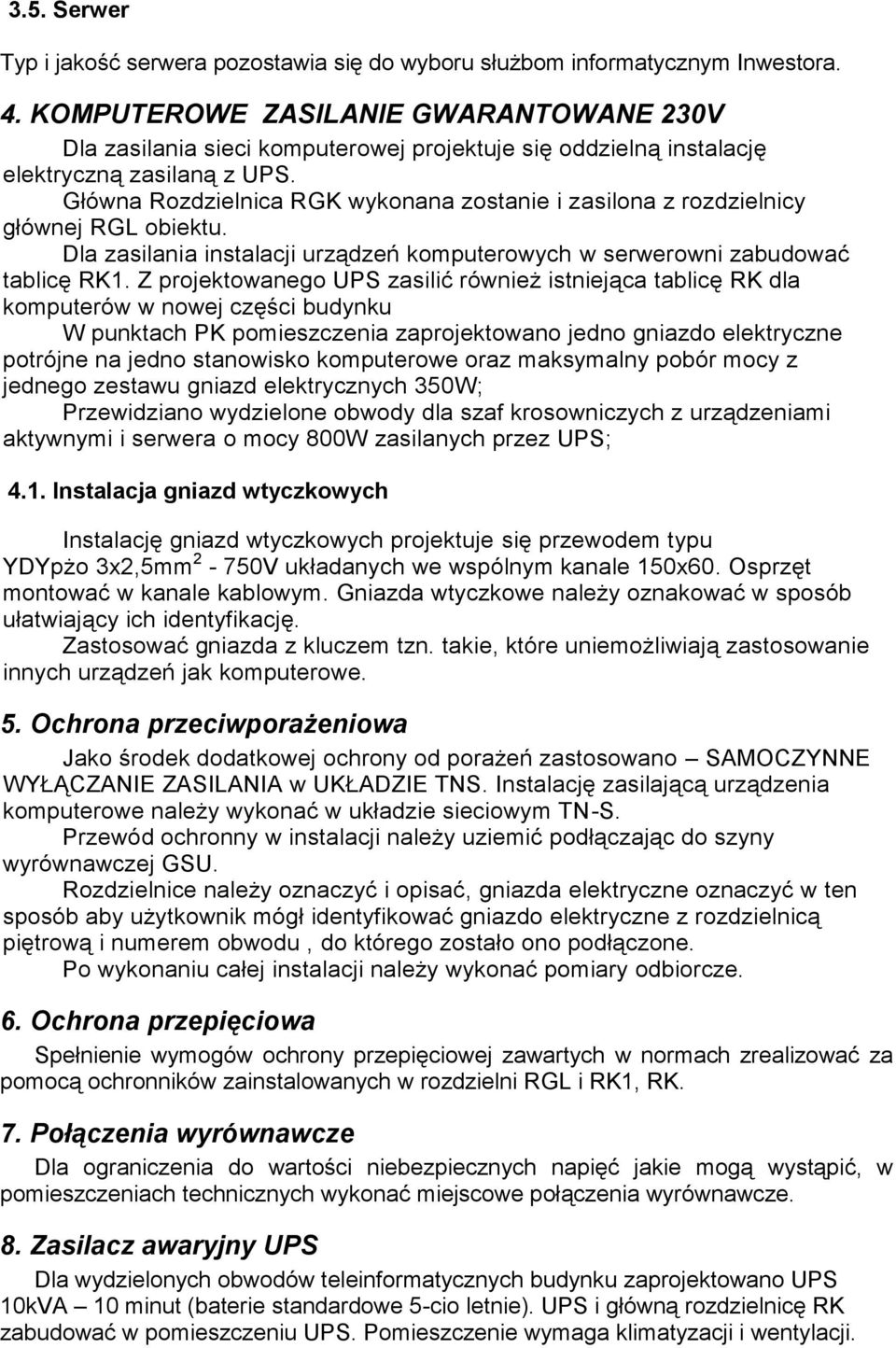

5 3.5. Serwer Typ i jakość serwera pozostawia się do wyboru służbom informatycznym Inwestora. 4. KOMPUTEROWE ZASILANIE GWARANTOWANE 230V Dla zasilania sieci komputerowej projektuje się oddzielną instalację elektryczną zasilaną z UPS. Główna Rozdzielnica RGK wykonana zostanie i zasilona z rozdzielnicy głównej RGL obiektu. Dla zasilania instalacji urządzeń komputerowych w serwerowni zabudować tablicę RK1. Z projektowanego UPS zasilić również istniejąca tablicę RK dla komputerów w nowej części budynku W punktach PK pomieszczenia zaprojektowano jedno gniazdo elektryczne potrójne na jedno stanowisko komputerowe oraz maksymalny pobór mocy z jednego zestawu gniazd elektrycznych 350W; Przewidziano wydzielone obwody dla szaf krosowniczych z urządzeniami aktywnymi i serwera o mocy 800W zasilanych przez UPS; 4.1. Instalacja gniazd wtyczkowych Instalację gniazd wtyczkowych projektuje się przewodem typu YDYpżo 3x2,5mm 2-750V układanych we wspólnym kanale 150x60. Osprzęt montować w kanale kablowym. Gniazda wtyczkowe należy oznakować w sposób ułatwiający ich identyfikację. Zastosować gniazda z kluczem tzn. takie, które uniemożliwiają zastosowanie innych urządzeń jak komputerowe. 5. Ochrona przeciwporażeniowa Jako środek dodatkowej ochrony od porażeń zastosowano SAMOCZYNNE WYŁĄCZANIE ZASILANIA w UKŁADZIE TNS. Instalację zasilającą urządzenia komputerowe należy wykonać w układzie sieciowym TN-S. Przewód ochronny w instalacji należy uziemić podłączając do szyny wyrównawczej GSU. Rozdzielnice należy oznaczyć i opisać, gniazda elektryczne oznaczyć w ten sposób aby użytkownik mógł identyfikować gniazdo elektryczne z rozdzielnicą piętrową i numerem obwodu, do którego zostało ono podłączone. Po wykonaniu całej instalacji należy wykonać pomiary odbiorcze. 6. Ochrona przepięciowa Spełnienie wymogów ochrony przepięciowej zawartych w normach zrealizować za pomocą ochronników zainstalowanych w rozdzielni RGL i RK1, RK. 7. Połączenia wyrównawcze Dla ograniczenia do wartości niebezpiecznych napięć jakie mogą wystąpić, w pomieszczeniach technicznych wykonać miejscowe połączenia wyrównawcze. 8. Zasilacz awaryjny UPS Dla wydzielonych obwodów teleinformatycznych budynku zaprojektowano UPS 10kVA 10 minut (baterie standardowe 5-cio letnie). UPS i główną rozdzielnicę RK zabudować w pomieszczeniu UPS. Pomieszczenie wymaga klimatyzacji i wentylacji.

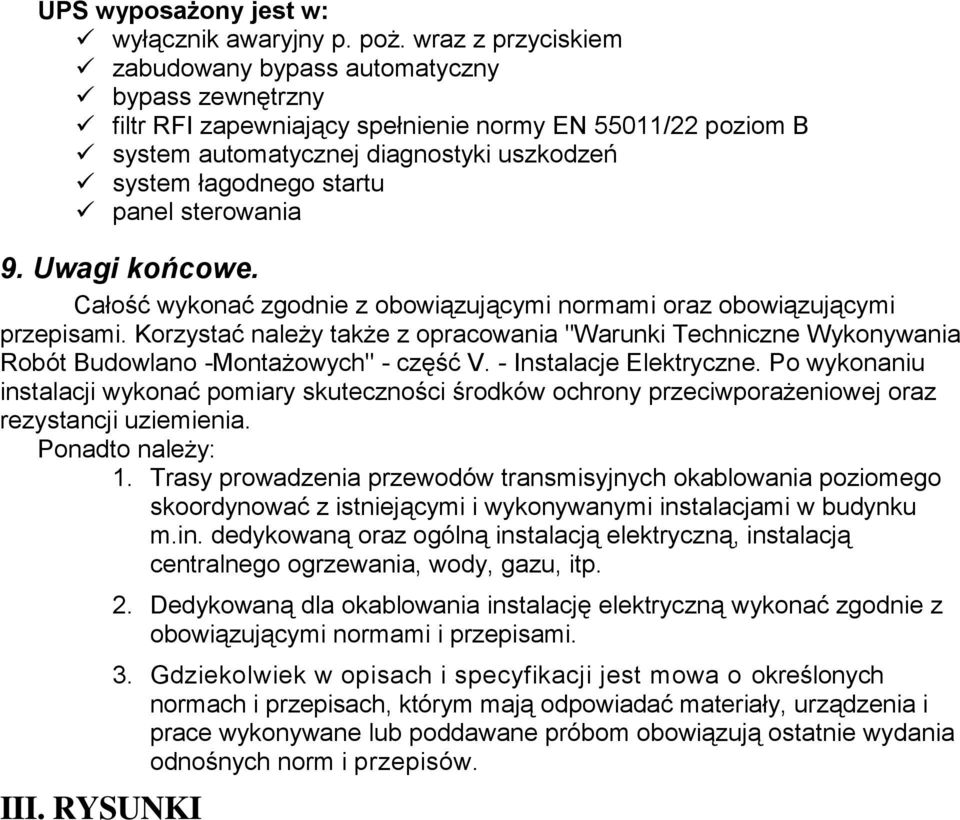

6 UPS wyposażony jest w: wyłącznik awaryjny p. poż. wraz z przyciskiem zabudowany bypass automatyczny bypass zewnętrzny filtr RFI zapewniający spełnienie normy EN 55011/22 poziom B system automatycznej diagnostyki uszkodzeń system łagodnego startu panel sterowania 9. Uwagi końcowe. Całość wykonać zgodnie z obowiązującymi normami oraz obowiązującymi przepisami. Korzystać należy także z opracowania "Warunki Techniczne Wykonywania Robót Budowlano -Montażowych" - część V. - Instalacje Elektryczne. Po wykonaniu instalacji wykonać pomiary skuteczności środków ochrony przeciwporażeniowej oraz rezystancji uziemienia. Ponadto należy: 1. Trasy prowadzenia przewodów transmisyjnych okablowania poziomego skoordynować z istniejącymi i wykonywanymi instalacjami w budynku m.in. dedykowaną oraz ogólną instalacją elektryczną, instalacją centralnego ogrzewania, wody, gazu, itp. III. RYSUNKI 2. Dedykowaną dla okablowania instalację elektryczną wykonać zgodnie z obowiązującymi normami i przepisami. 3. Gdziekolwiek w opisach i specyfikacji jest mowa o określonych normach i przepisach, którym mają odpowiadać materiały, urządzenia i prace wykonywane lub poddawane próbom obowiązują ostatnie wydania odnośnych norm i przepisów.
