1 egz.. nr dok.268/2014 ELWOJ Instalacje Elektryczne i Projekty ul. Woronicza 36 lok.13; W-wa tel ; elwoj@wp.pl INWESTOR OBIEKT INWESTYCJA STADIUM BRANŻA Warszawa, ul. Marszałkowska 9/15 REMONT POMIESZCZEŃ NA POTRZEBY BIBLIOTEKI WYKONANIE INSTALACJI STRUKTURALNEJ KOMPUTEROWEJ i TELEFONICZNEJ PROJEKT WYKONAWCZY ELEKTRYCZNA Projektował mgr inż. Jakub Wojnar upr. MAZ/0256/PWOE/06 Projektował Tomasz Wojnar upr. St-546/88 Opracował inż. Łukasz Twardo - WARSZAWA, wrzesień 2014r.

2 Strona: 2/7 SPIS ZAWARTOŚCI OPRACOWANIA I. OŚWIADCZENIE PROJEKTANTA 3 II. UPRAWNIENIA BUDOWLANE 4 III. OPIS TECHNICZNY INSTALACJI WEWNĘTRZNYCH 6 IV. SPIS RYSUNKÓW 1. Schemat sieci komputerowej i telefonicznej EL-1 2. Plan instalacji komputerowej i telefonicznej EL-2 str. 2

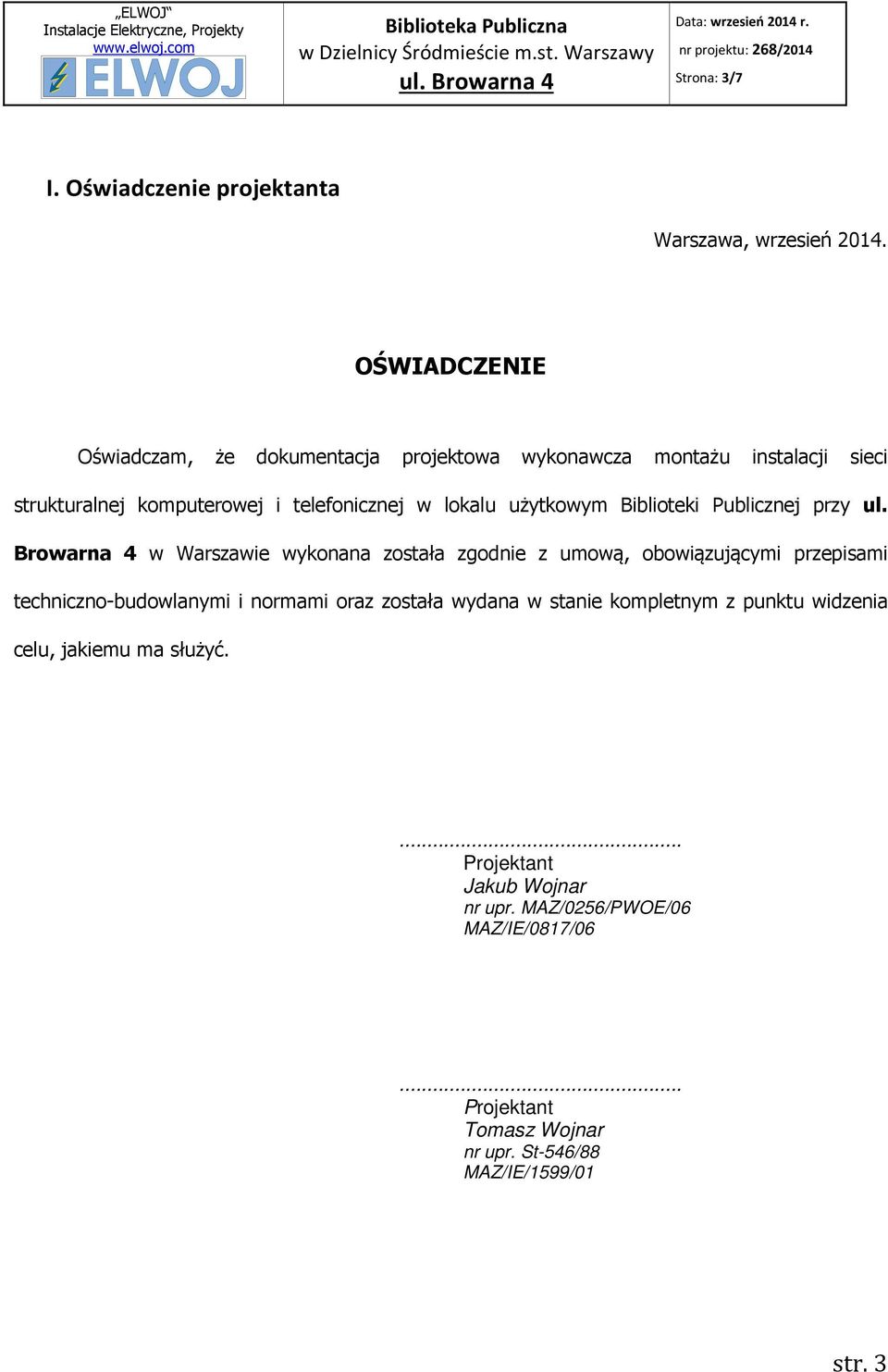

3 Strona: 3/7 I. Oświadczenie projektanta Warszawa, wrzesień OŚWIADCZENIE Oświadczam, że dokumentacja projektowa wykonawcza montażu instalacji sieci strukturalnej komputerowej i telefonicznej w lokalu użytkowym Biblioteki Publicznej przy ul. Browarna 4 w Warszawie wykonana została zgodnie z umową, obowiązującymi przepisami techniczno-budowlanymi i normami oraz została wydana w stanie kompletnym z punktu widzenia celu, jakiemu ma służyć.... Projektant Jakub Wojnar nr upr. MAZ/0256/PWOE/06 MAZ/IE/0817/06... Projektant Tomasz Wojnar nr upr. St-546/88 MAZ/IE/1599/01 str. 3

4 ELWOJ Strona: 4/7 II. Uprawnienia budowlane str. 4

5 ELWOJ Strona: 5/7 str. 5

6 Strona: 6/7 III. Opis techniczny instalacji wewnętrznych Tematem opracowania jest remont instalacji sieci strukturalnej komputerowej i telefonicznej (logicznej) w lokalu użytkowym Biblioteki nr przy ul. Browarnej 4 w Warszawie. Zakres opracowania W zakres opracowania wchodzi zaprojektowanie w ramach uzupełnienia zakresu dla projektu budowlanego instalacji elektrycznej firmy ARCHMO z kwietnia 2014r. następujących instalacji wewnętrznych: - instalacji sieci logicznej (komputerowej) i telefonicznej. Podstawa opracowania - zlecenie Biblioteki Publicznej dla Dzielnicy Śródmieście z dnia umowa nr z SM Radna z dnia Opracowanie nr 1405/14 z kwietnia 2014r. firmy ARCHMO, ul Słomińskiego 5/172, pt.: Projekt budowlany, przebudowa lokalu użytkowego na bibliotekę publiczną przy ul. Browarnej 4 w Warszawa, - Aktualne normy i przepisy. Opis instalacji sieci logicznej: Schemat instalacji sieci strukturalnej komputerowej i telefonicznej pokazano na rys. EL-1, natomiast plan rozmieszczenia punktów logicznych (ozn. k i t) pokazano na rys. EL-2. Każdy zestaw k składał się będzie z 1 modułu sieci logicznej RJ-45 umieszczonych we wspólnej ramce w systemie 85x85 z gniazdami wtykowymi obwodów komputerowych. W niektórych miejscach zastosować zestaw wtykowy i logiczny jako schowany w blacie mebla lub do montażu w puszce podłogowej np. typu Multiport 2x230V/16, 2xRJ45 kat. 5e. W wybranych punktach należy dołożyć dodatkowy moduł gniazda instalacji telefonicznej RJ11 ozn. t. W pomieszczeniu serwerowni należy zainstalować nową szafę teletechniczną stojącą 15U, stanowiącą główny punkt dystrybucyjny ozn. TT (GPD) np.: typu Rack 19. Do szafy TT (PDG) należy przenieść istniejący modem dostawcy Internetu. Istniejący przewód dostawcy Internetu należy połączyć w puszce i przedłużyć przewodem UTP kat.5e i wprowadzić do szafy TT. Niniejsze opracowanie nie obejmuje wyposażenia szafy TT (PDG) w urządzenia aktywne te są w gestii służb technicznych Biblioteki Publicznej. W szafie PDG zamontować dwa panele krosowe (patch-paneli) na 48 porty i 24 porty. Przykładowe wyposażenie pokazano na rys. EL-1. Prowadzenie okablowania poziomego. Okablowanie poziome zostanie rozprowadzone w pomieszczeniach biblioteki i korytarzach w nowo projektowanych rurach osłonowych karbowanych o wytrzymałości 750N i średnicy wewnętrznej fi=22mm. Rury należy układać pod poziomem podłogi razem z pozostałymi instalacjami przed wykonaniem wylewki. Przy prowadzeniu tras kablowych zachować bezpieczne odległości od innych instalacji. W przypadku traktów, gdzie kable sieci teleinformatycznej i zasilającej biegną razem i równolegle do siebie na przestrzeni dłuższej niż 35m, należy zachować odległość (rozdział) między instalacjami (szczególnie zasilającą i logiczną), co najmniej 200mm lub stosować metalowe przegrody. str. 6

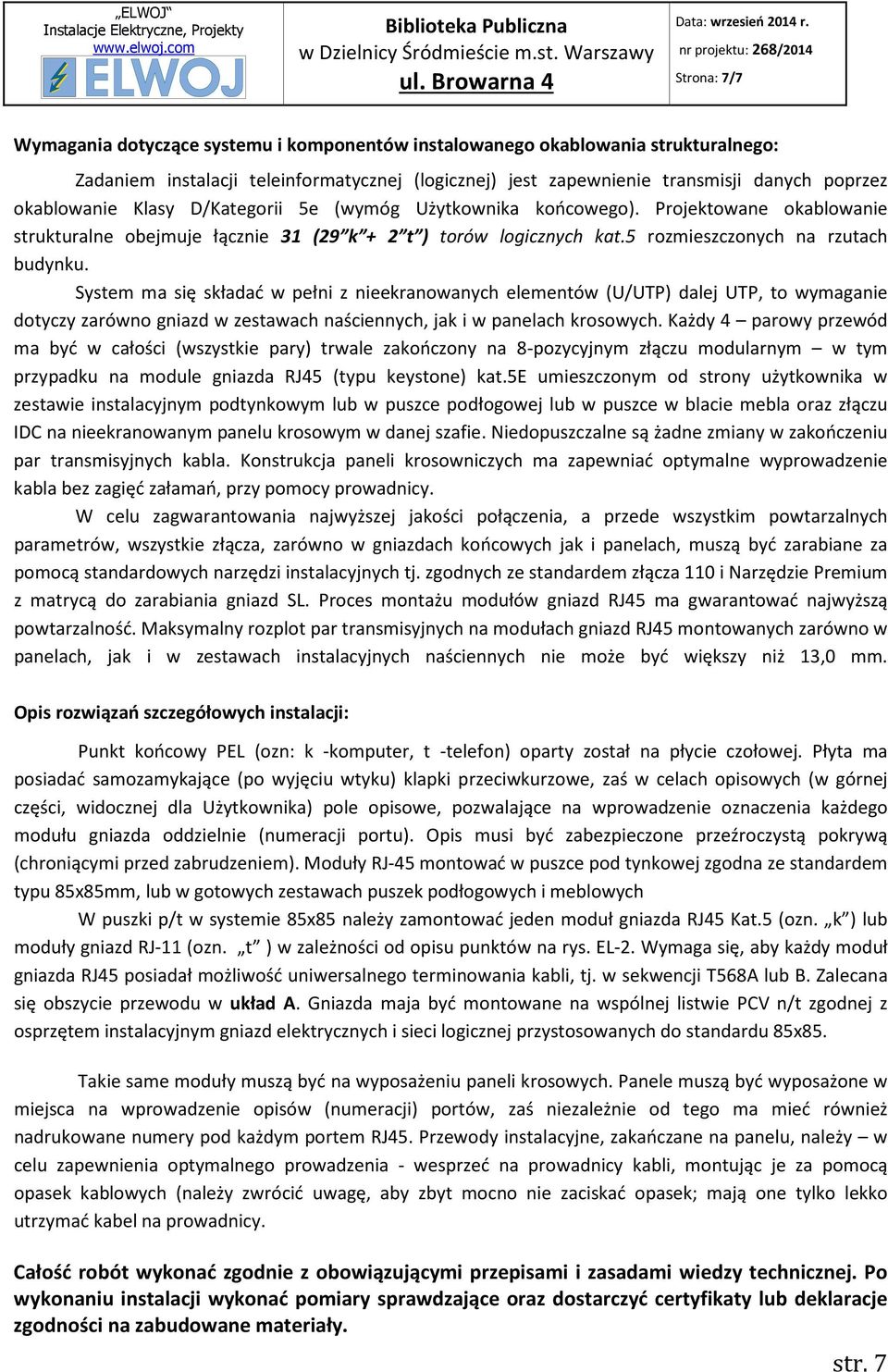

7 Strona: 7/7 Wymagania dotyczące systemu i komponentów instalowanego okablowania strukturalnego: Zadaniem instalacji teleinformatycznej (logicznej) jest zapewnienie transmisji danych poprzez okablowanie Klasy D/Kategorii 5e (wymóg Użytkownika końcowego). Projektowane okablowanie strukturalne obejmuje łącznie 31 (29 k + 2 t ) torów logicznych kat.5 rozmieszczonych na rzutach budynku. System ma się składać w pełni z nieekranowanych elementów (U/UTP) dalej UTP, to wymaganie dotyczy zarówno gniazd w zestawach naściennych, jak i w panelach krosowych. Każdy 4 parowy przewód ma być w całości (wszystkie pary) trwale zakończony na 8-pozycyjnym złączu modularnym w tym przypadku na module gniazda RJ45 (typu keystone) kat.5e umieszczonym od strony użytkownika w zestawie instalacyjnym podtynkowym lub w puszce podłogowej lub w puszce w blacie mebla oraz złączu IDC na nieekranowanym panelu krosowym w danej szafie. Niedopuszczalne są żadne zmiany w zakończeniu par transmisyjnych kabla. Konstrukcja paneli krosowniczych ma zapewniać optymalne wyprowadzenie kabla bez zagięć załamań, przy pomocy prowadnicy. W celu zagwarantowania najwyższej jakości połączenia, a przede wszystkim powtarzalnych parametrów, wszystkie złącza, zarówno w gniazdach końcowych jak i panelach, muszą być zarabiane za pomocą standardowych narzędzi instalacyjnych tj. zgodnych ze standardem złącza 110 i Narzędzie Premium z matrycą do zarabiania gniazd SL. Proces montażu modułów gniazd RJ45 ma gwarantować najwyższą powtarzalność. Maksymalny rozplot par transmisyjnych na modułach gniazd RJ45 montowanych zarówno w panelach, jak i w zestawach instalacyjnych naściennych nie może być większy niż 13,0 mm. Opis rozwiązań szczegółowych instalacji: Punkt końcowy PEL (ozn: k -komputer, t -telefon) oparty został na płycie czołowej. Płyta ma posiadać samozamykające (po wyjęciu wtyku) klapki przeciwkurzowe, zaś w celach opisowych (w górnej części, widocznej dla Użytkownika) pole opisowe, pozwalające na wprowadzenie oznaczenia każdego modułu gniazda oddzielnie (numeracji portu). Opis musi być zabezpieczone przeźroczystą pokrywą (chroniącymi przed zabrudzeniem). Moduły RJ-45 montować w puszce pod tynkowej zgodna ze standardem typu 85x85mm, lub w gotowych zestawach puszek podłogowych i meblowych W puszki p/t w systemie 85x85 należy zamontować jeden moduł gniazda RJ45 Kat.5 (ozn. k ) lub moduły gniazd RJ-11 (ozn. t ) w zależności od opisu punktów na rys. EL-2. Wymaga się, aby każdy moduł gniazda RJ45 posiadał możliwość uniwersalnego terminowania kabli, tj. w sekwencji T568A lub B. Zalecana się obszycie przewodu w układ A. Gniazda maja być montowane na wspólnej listwie PCV n/t zgodnej z osprzętem instalacyjnym gniazd elektrycznych i sieci logicznej przystosowanych do standardu 85x85. Takie same moduły muszą być na wyposażeniu paneli krosowych. Panele muszą być wyposażone w miejsca na wprowadzenie opisów (numeracji) portów, zaś niezależnie od tego ma mieć również nadrukowane numery pod każdym portem RJ45. Przewody instalacyjne, zakańczane na panelu, należy w celu zapewnienia optymalnego prowadzenia - wesprzeć na prowadnicy kabli, montując je za pomocą opasek kablowych (należy zwrócić uwagę, aby zbyt mocno nie zaciskać opasek; mają one tylko lekko utrzymać kabel na prowadnicy. Całość robót wykonać zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Po wykonaniu instalacji wykonać pomiary sprawdzające oraz dostarczyć certyfikaty lub deklaracje zgodności na zabudowane materiały. str. 7
