1 Spis zawartości 1. Informacje ogólne Temat projektu Zakres projektu Podstawa opracowania projektu Instalacja komputerowa Instalacja telefoniczna Instalacja telewizyjna Konstrukcje nośne Rysunki...7 Wersja 1. Strona 2

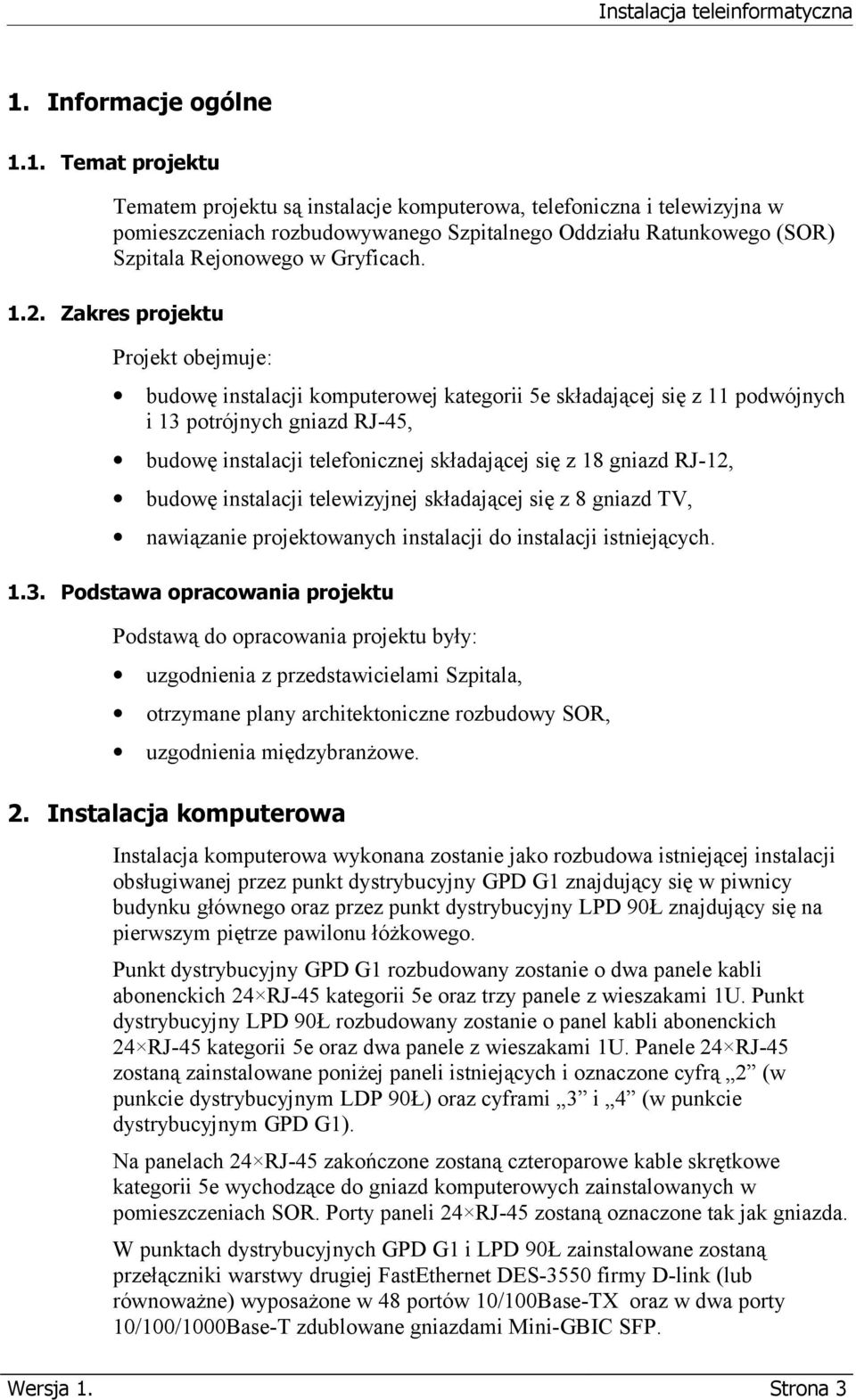

2 1. Informacje ogólne 1.1. Temat projektu Tematem projektu są instalacje komputerowa, telefoniczna i telewizyjna w pomieszczeniach rozbudowywanego Szpitalnego Oddziału Ratunkowego (SOR) Szpitala Rejonowego w Gryficach Zakres projektu Projekt obejmuje: budowę instalacji komputerowej kategorii 5e składającej się z 11 podwójnych i 13 potrójnych gniazd RJ-45, budowę instalacji telefonicznej składającej się z 18 gniazd RJ-12, budowę instalacji telewizyjnej składającej się z 8 gniazd TV, nawiązanie projektowanych instalacji do instalacji istniejących Podstawa opracowania projektu Podstawą do opracowania projektu były: uzgodnienia z przedstawicielami Szpitala, otrzymane plany architektoniczne rozbudowy SOR, uzgodnienia międzybranżowe. 2. Instalacja komputerowa Instalacja komputerowa wykonana zostanie jako rozbudowa istniejącej instalacji obsługiwanej przez punkt dystrybucyjny GPD G1 znajdujący się w piwnicy budynku głównego oraz przez punkt dystrybucyjny LPD 90Ł znajdujący się na pierwszym piętrze pawilonu łóżkowego. Punkt dystrybucyjny GPD G1 rozbudowany zostanie o dwa panele kabli abonenckich 24 RJ-45 kategorii 5e oraz trzy panele z wieszakami 1U. Punkt dystrybucyjny LPD 90Ł rozbudowany zostanie o panel kabli abonenckich 24 RJ-45 kategorii 5e oraz dwa panele z wieszakami 1U. Panele 24 RJ-45 zostaną zainstalowane poniżej paneli istniejących i oznaczone cyfrą 2 (w punkcie dystrybucyjnym LDP 90Ł) oraz cyframi 3 i 4 (w punkcie dystrybucyjnym GPD G1). Na panelach 24 RJ-45 zakończone zostaną czteroparowe kable skrętkowe kategorii 5e wychodzące do gniazd komputerowych zainstalowanych w pomieszczeniach SOR. Porty paneli 24 RJ-45 zostaną oznaczone tak jak gniazda. W punktach dystrybucyjnych GPD G1 i LPD 90Ł zainstalowane zostaną przełączniki warstwy drugiej FastEthernet DES-3550 firmy D-link (lub równoważne) wyposażone w 48 portów 10/100Base-TX oraz w dwa porty 10/100/1000Base-T zdublowane gniazdami Mini-GBIC SFP. Wersja 1. Strona 3

3 Połączenia komputerowe krosowane będą między przełącznikiem DES-3550, a panelem kabli abonenckich za pomocą nieekranowanych kabli krosowych kategorii 5e obustronnie zakończone wtykami RJ-45 o długości 1 m i 1,5 m. Jako kable abonenckie zastosowane zostaną czteroparowe, nieekranowane kable skrętkowe kategorii 5e w osłonie PCV. Kable te z jednego końca zostaną zakończone na panelach 24 RJ-45 zainstalowanych w punktach dystrybucyjnych GPD G1 i LPD 90Ł, a z drugiego końca na gniazdach RJ-45. Gniazda RJ-45 instalowane będą jako podwójne i potrójne z wykorzystaniem nieekranowanych modułów keystone RJ-45 kategorii 5e instalowanych w odpowiednio dwu- i trójmodułowych puszkach podtynkowych typu Mosaic 45. Komputery podłączane będą do instalacji za pomocą nieekranowanych kabli przyłączeniowych kategorii 5e obustronnie zakończonych wtykami RJ-45 o długości 2 i 3 m. W chwili obecnej w budynkach szpitala funkcjonuje instalacja komputerowa oparta na systemie okablowania strukturalnego firmy CobiNet, ze względów eksploatacyjnych i gwarancyjnych zaleca się by zaprojektowana instalacja została również wykonana w systemie CobiNet. 3. Instalacja telefoniczna Instalacja telefoniczna wykonana zostanie jako rozbudowa istniejącej instalacji zbiegającej się na przełącznicy głównej centrali telefonicznej PG-CT znajdującej się na parterze budynku głównego. W tym celu przełącznicę PG-CT należy rozbudować o sześć 10-parowych łączówek rozłącznych LSA, które należy umieścić w 100-parowym gniezdniku LSA, który należy zainstalować na wolnym polu na dole istniejącej przełącznicy centrali telefonicznej PG-CT. Z zainstalowanych łączówek wyprowadzone zostaną dwa kable telefoniczne stacyjne typu YTKSY ,5. Kable te zostaną zakończone z drugiej strony na polach łącznikowych przełącznic PT-S i PT-O, które zostaną zainstalowane we wnękach w korytarzach na parterze budynku głównego i pawilonu łóżkowego. Przełącznice PT-S i PT-O zostaną wykonane za pomocą wnękowych rozdzielników o pojemności 100 par oraz 10-parowych łączówek rozłącznych LSA. Na polu abonenckim przełącznic PT-S i PT-O zakończone zostaną kable abonenckie wychodzące do gniazd telefonicznych zainstalowanych w pomieszczeniach SOR. Szczegóły zakończenia kabli na przełącznicach PT-S i PT-O przedstawione zostały na rysunkach. Połączenia telefoniczne w PG-CT, PT-S i PT-O krosowane będą za pomocą krosówek. Jako kable abonenckie zastosowane zostaną trzyparowe kable stacyjne YTKSY 3 2 0,5. Kable te z jednego końca zostaną zakończone na łączówkach LSA w przełącznicach PT-S i PT-O, a z drugiego końca na gniazdach RJ-12. Kable na gniazdach i na łączówkach należy rozszywać po dwie pary. Gniazda RJ-12 instalowane będą jako pojedyncze z wykorzystaniem modułów RJ-12 instalowanych w osprzęcie podtynkowym typu Mosaic 45. Wersja 1. Strona 4

4 Telefony podłączane będą do instalacji za pomocą kabli będących na ich wyposażeniu. 4. Instalacja telewizyjna Instalacja telewizyjna wykonana zostanie jako rozbudowa instalacji istniejącej. W tym celu w miejsce pasywnego rozgałęźnika znajdującego się szachcie elektrycznym na pierwszym piętrze nad pomieszczeniami SOR w budynku głównym zainstalowany zostanie MultiSwitch MSR-512 firmy Terra (lub równoważny), a za istniejącym wzmacniaczem WBX-817 znajdującym w szachcie elektrycznym znajdującym się w pawilonie łóżkowym zainstalowany zostanie MultiSwitch MSR-508 firmy Terra (lub równoważny). Zaletą multiswitcha MultiSwitcha MSR jest zróżnicowanie poziomów wyjściowych dla różnych wyjść, co daje możliwość podłączenia gniazd o różnej odległości kablowej i uzyskanie na gniazdach zbliżonych wartości poziomów sygnału. Na wyjściach MultiSwitchy zakończone zostaną kable koncentryczne wychodzące do gniazd w architekturze pełnej gwiazdy, co oznacza że do każdego z zaprojektowanych gniazd telewizyjnych doprowadzony zostanie osobny abonencki kabel koncentryczny. Jako kable abonenckie instalacji telewizyjnej zastosowane zostaną kable koncentryczne 75 Ω, na przykład kable Triset 113 lub równoważne. Istniejące kable koncentryczne wychodzące z demontowanego pasywnego rozgałęźnika w budynku głównym należy włączyć na wyjścia MultiSwitcha MSR-512. Istniejący kabel koncentryczny wychodzący ze wzmacniacza WBX- 817 w pawilonie łóżkowym należy włączyć na wyjście MultiSwitcha MSR-508. Gniazda telewizyjne TV instalowane będą jako pojedyncze instalowane w osprzęcie podtynkowym typu Mosaic Konstrukcje nośne W pomieszczeniach kable instalacji komputerowej, telefonicznej i telewizyjnej prowadzone będą natynkowo w korytkach PCV lub podtynkowo w rurkach PCV bruzdowanych w ścianach. Na korytarzach kable instalacji komputerowej, telefonicznej i telewizyjnej prowadzone będą natynkowo w korytkach PCV lub nad sufitami podwieszanymi. Instalując korytka PCV należy we właściwych miejscach stosować odpowiedniego rodzaju kształtki takie jak kąty, łuki, zaślepki, złączki i tym podobne. W kosztorysie ujęte zostały one jako materiały pomocnicze. Po zainstalowaniu kabli, przepusty między strefami pożarowymi należy uszczelnić za pomocą zaprawy ogniochronnej. Szczegóły prowadzenia rurek oraz korytek zostały pokazane na rysunkach. Uwaga! Układając korytka i rurki należy zwracać baczną uwagę na znajdujące się pod tynkiem instalacje, a w szczególności instalacje gazów medycznych, których przebieg może nie być oznakowany, a oznakowany może nie odpowiadać stanowi faktycznemu. Przed rozpoczęciem prac instalacyjnych faktyczny przebieg Wersja 1. Strona 5

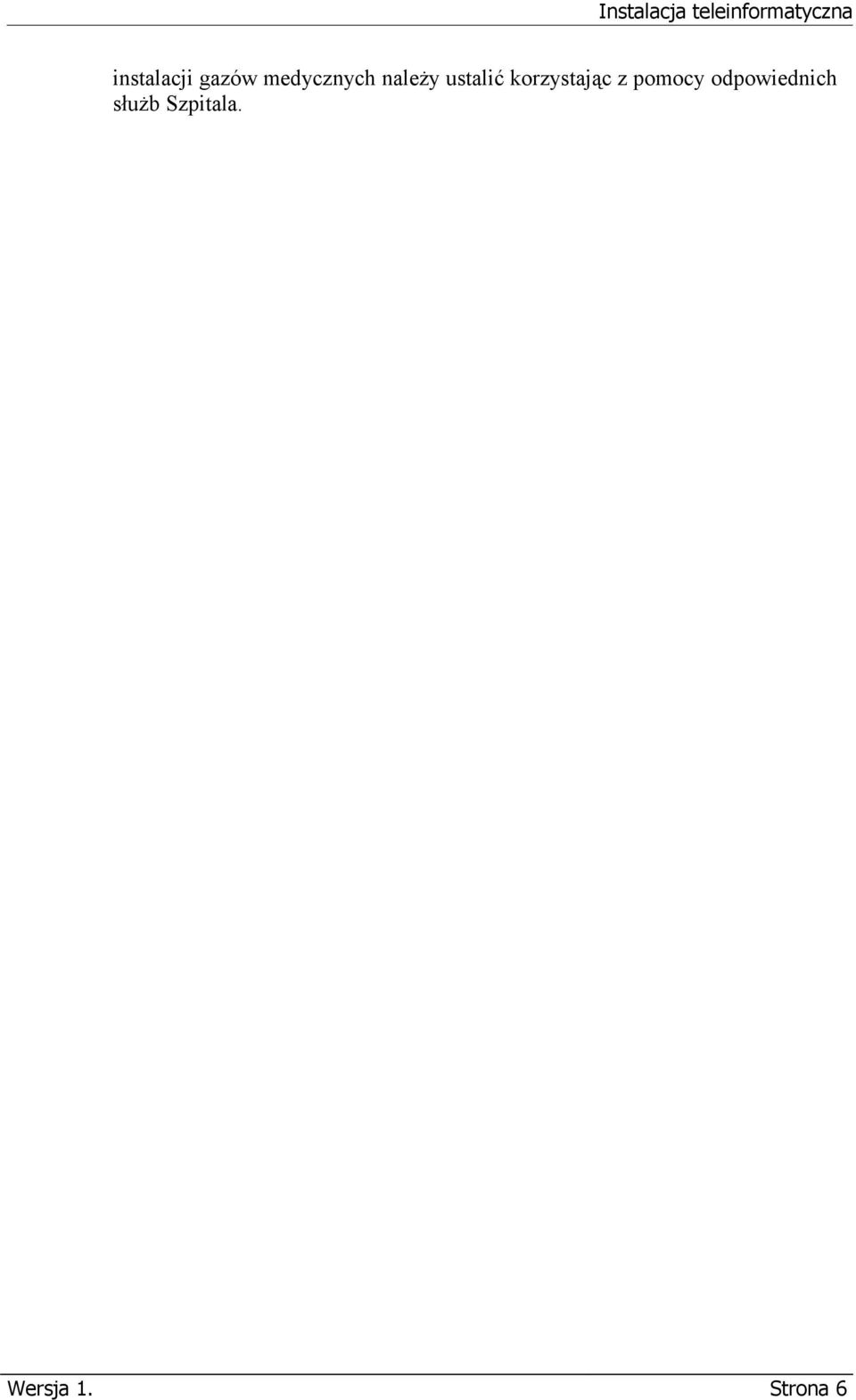

5 instalacji gazów medycznych należy ustalić korzystając z pomocy odpowiednich służb Szpitala. Wersja 1. Strona 6

6 6. Rysunki Schematy instalacji...1 Plan instalacji budynek główny...2 Plan instalacji pawilon łóżkowy...3 Widok przełącznicy PT-S...4 Widok przełącznicy PT-O...5 Wersja 1. Strona 7
