1 OPIS PRZEDMIOTU ZAMÓWIENIA MODERNIZACJI I ROZBUDOWY SYSTEMU MONITORINGU MIASTA INOWROCŁAWIA ETAP Ib Dotyczy: Istniejące kamery (4 szt.)

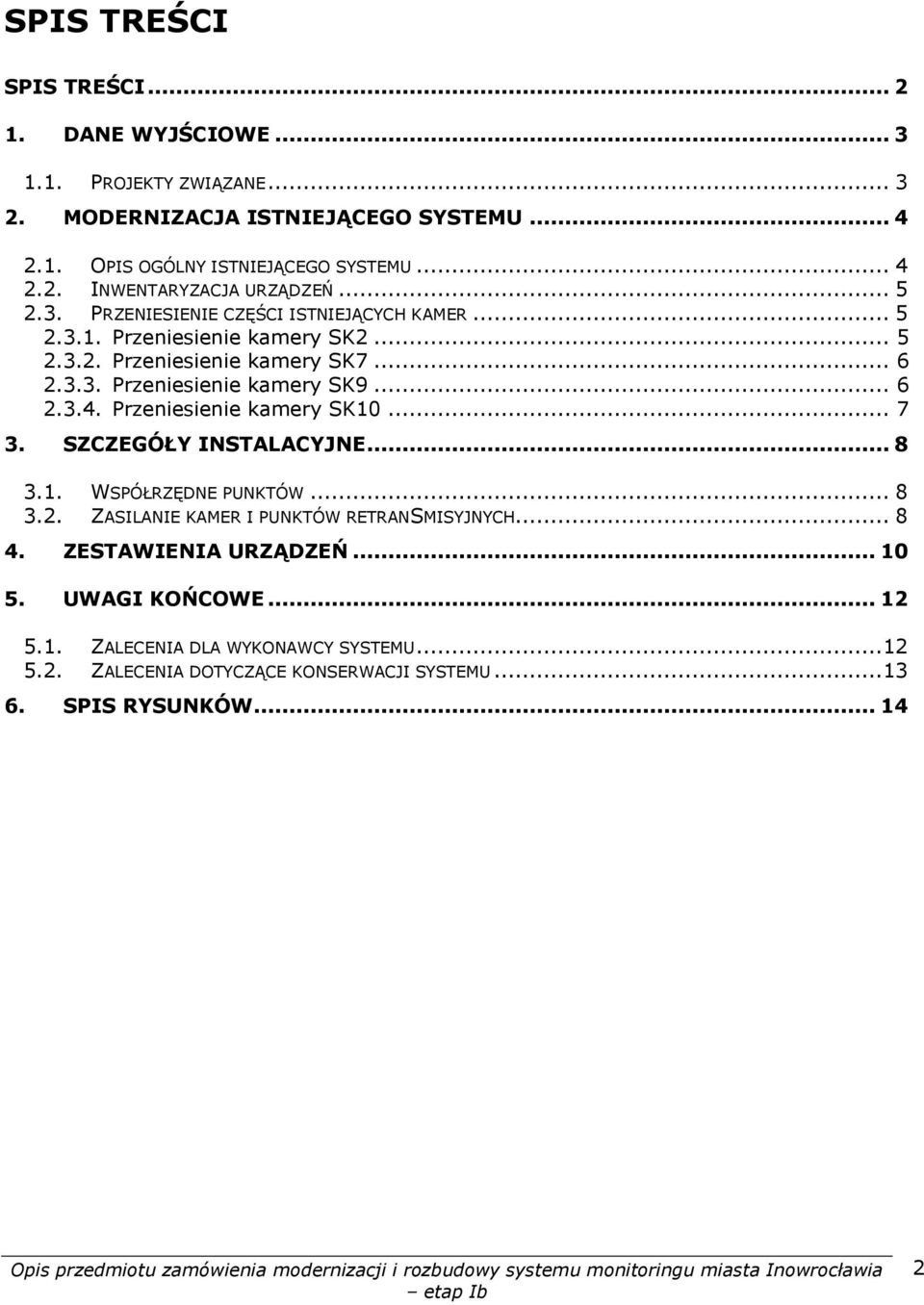

2 SPIS TREŚCI SPIS TREŚCI DANE WYJŚCIOWE PROJEKTY ZWIĄZANE MODERNIZACJA ISTNIEJĄCEGO SYSTEMU OPIS OGÓLNY ISTNIEJĄCEGO SYSTEMU INWENTARYZACJA URZĄDZEŃ PRZENIESIENIE CZĘŚCI ISTNIEJĄCYCH KAMER Przeniesienie kamery SK Przeniesienie kamery SK Przeniesienie kamery SK Przeniesienie kamery SK SZCZEGÓŁY INSTALACYJNE WSPÓŁRZĘDNE PUNKTÓW ZASILANIE KAMER I PUNKTÓW RETRANSMISYJNYCH ZESTAWIENIA URZĄDZEŃ UWAGI KOŃCOWE ZALECENIA DLA WYKONAWCY SYSTEMU ZALECENIA DOTYCZĄCE KONSERWACJI SYSTEMU SPIS RYSUNKÓW

3 1. DANE WYJŚCIOWE Obiekty objęte niniejszym etapem: a) Centrum Monitoringu Komenda Powiatowa Policji w Inowrocławiu, ul. Toruńska 15. b) Punkty kamerowe do przeniesienia L.p. Lokalizacja dotychczasowa miejsce montażu kamery po przeniesieniu SK2 ul. Dworcowa 5 (narożnik budynku) sygnalizacja świetlna (przewieszka z budynku) SK7 ul. Poznańska 355 na narożnik bud. Poznańska 346 SK9 ul. Niepodległości 22 SK10 ul. Kopernika 5 kamerę obniżyć do wysokości 3-4 piętra wieżowca skrzyżowanie ul. Kopernika / Dworcowej - sygnalizacja świetlna (w miejscu starej kamery) UWAGA dla jednoznacznego określenia numeracji kamer w niniejszym projekcie kamery nowoprojektowane będą miały oznaczenia PK1, PK2, PK15. Kamery istniejące będą oznaczane SK2, SK7, itp. Rozmieszczenie punktów kamerowych ujętych w niniejszym opracowaniu zostało przedstawione na rys. nr PROJEKTY ZWIĄZANE Zamawiający posiada (do wglądu) następujące projekty dotyczące przedmiotu zamówienia, wraz ze wszelkimi niezbędnymi uzgodnieniami: Typ Nr Oprac. Nazwa obiektu budowlanego PROJEKT -- Sieć radiowa WYKONAWCZY MODERNIZACJI I Centrum Nadzoru ROZBUDOWY Nowe kamery (16 szt.) SYSTEMU MONITORINGU Istniejące kamery (5 szt.) MIASTA INOWROCŁAWIA PROJEKT WYKONAWCZY PB/I/10/M PRZYŁĄCZE TELEELEKTRYCZNE NAPOWIETRZNE DO KAMERY K2 ZAINSTALOWANEJ NA ISTNIEJĄCEJ KONSTRUKCJI BRAMOWNICY Z SYGNALIZACJĄ ŚWIETLNĄ PRZEWIESZKA 3

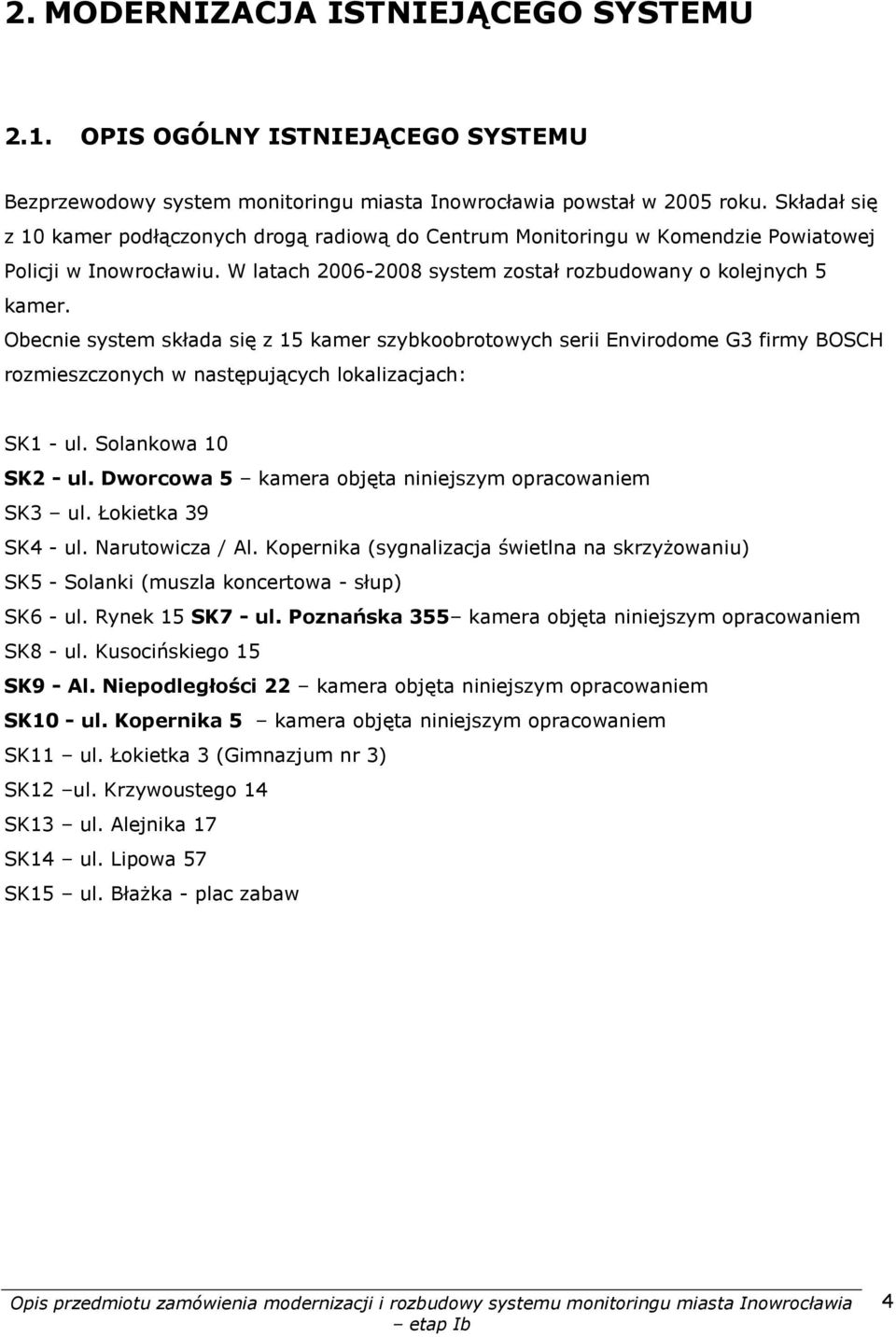

4 2. MODERNIZACJA ISTNIEJĄCEGO SYSTEMU 2.1. OPIS OGÓLNY ISTNIEJĄCEGO SYSTEMU Bezprzewodowy system monitoringu miasta Inowrocławia powstał w 2005 roku. Składał się z 10 kamer podłączonych drogą radiową do Centrum Monitoringu w Komendzie Powiatowej Policji w Inowrocławiu. W latach system został rozbudowany o kolejnych 5 kamer. Obecnie system składa się z 15 kamer szybkoobrotowych serii Envirodome G3 firmy BOSCH rozmieszczonych w następujących lokalizacjach: SK1 - ul. Solankowa 10 SK2 - ul. Dworcowa 5 kamera objęta niniejszym opracowaniem SK3 ul. Łokietka 39 SK4 - ul. Narutowicza / Al. Kopernika (sygnalizacja świetlna na skrzyżowaniu) SK5 - Solanki (muszla koncertowa - słup) SK6 - ul. Rynek 15 SK7 - ul. Poznańska 355 kamera objęta niniejszym opracowaniem SK8 - ul. Kusocińskiego 15 SK9 - Al. Niepodległości 22 kamera objęta niniejszym opracowaniem SK10 - ul. Kopernika 5 kamera objęta niniejszym opracowaniem SK11 ul. Łokietka 3 (Gimnazjum nr 3) SK12 ul. Krzywoustego 14 SK13 ul. Alejnika 17 SK14 ul. Lipowa 57 SK15 ul. Błażka - plac zabaw 4

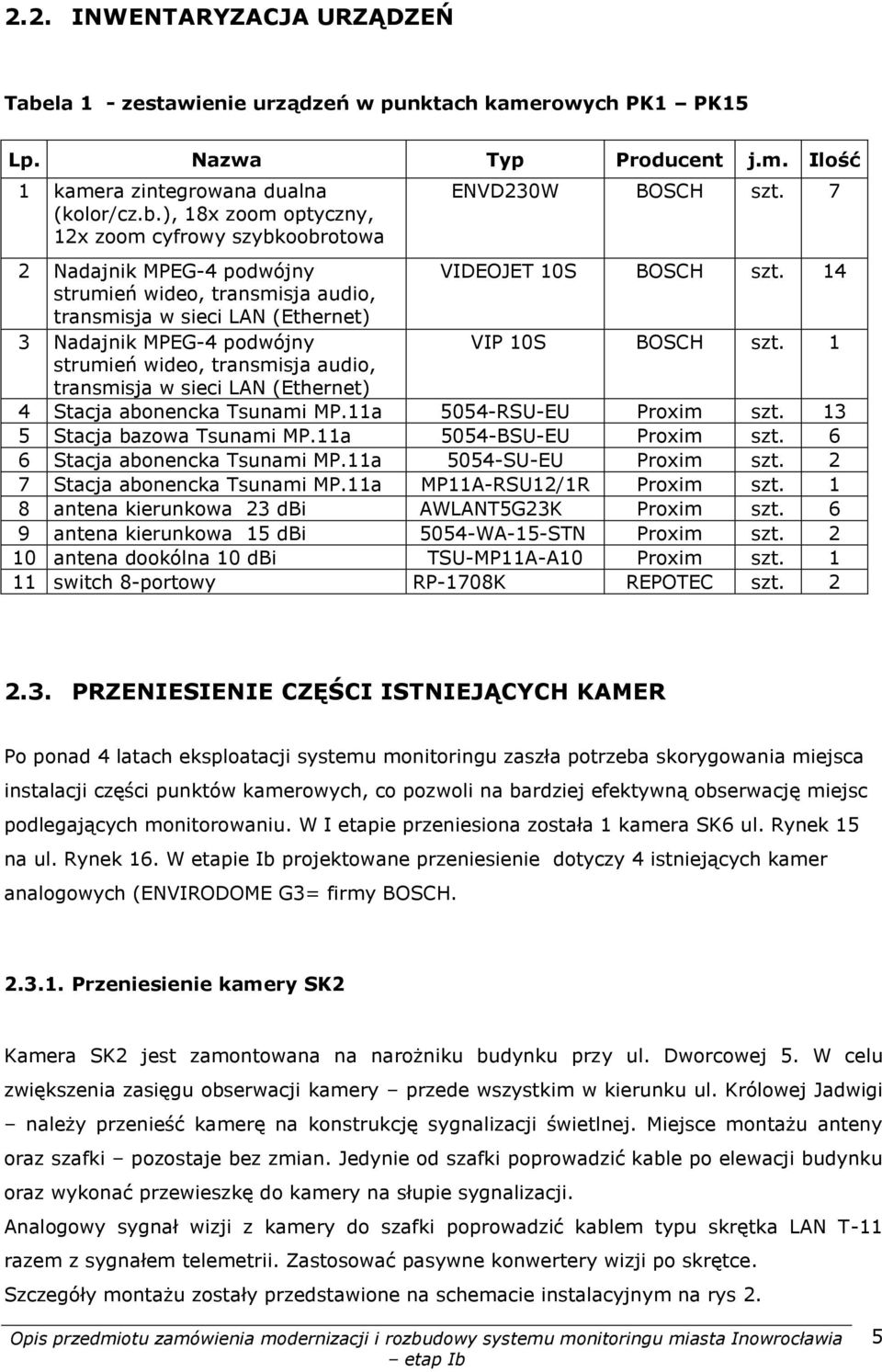

5 2.2. INWENTARYZACJA URZĄDZEŃ Tabela 1 - zestawienie urządzeń w punktach kamerowych PK1 PK15 Lp. Nazwa Typ Producent j.m. Ilość 1 kamera zintegrowana dualna (kolor/cz.b.), 18x zoom optyczny, 12x zoom cyfrowy szybkoobrotowa ENVD230W BOSCH szt. 7 2 Nadajnik MPEG-4 podwójny VIDEOJET 10S BOSCH szt. 14 strumień wideo, transmisja audio, transmisja w sieci LAN (Ethernet) 3 Nadajnik MPEG-4 podwójny VIP 10S BOSCH szt. 1 strumień wideo, transmisja audio, transmisja w sieci LAN (Ethernet) 4 Stacja abonencka Tsunami MP.11a 5054-RSU-EU Proxim szt Stacja bazowa Tsunami MP.11a 5054-BSU-EU Proxim szt. 6 6 Stacja abonencka Tsunami MP.11a 5054-SU-EU Proxim szt. 2 7 Stacja abonencka Tsunami MP.11a MP11A-RSU12/1R Proxim szt. 1 8 antena kierunkowa 23 dbi AWLANT5G23K Proxim szt. 6 9 antena kierunkowa 15 dbi 5054-WA-15-STN Proxim szt antena dookólna 10 dbi TSU-MP11A-A10 Proxim szt switch 8-portowy RP-1708K REPOTEC szt PRZENIESIENIE CZĘŚCI ISTNIEJĄCYCH KAMER Po ponad 4 latach eksploatacji systemu monitoringu zaszła potrzeba skorygowania miejsca instalacji części punktów kamerowych, co pozwoli na bardziej efektywną obserwację miejsc podlegających monitorowaniu. W I etapie przeniesiona została 1 kamera SK6 ul. Rynek 15 na ul. Rynek 16. W etapie Ib projektowane przeniesienie dotyczy 4 istniejących kamer analogowych (ENVIRODOME G3= firmy BOSCH Przeniesienie kamery SK2 Kamera SK2 jest zamontowana na narożniku budynku przy ul. Dworcowej 5. W celu zwiększenia zasięgu obserwacji kamery przede wszystkim w kierunku ul. Królowej Jadwigi należy przenieść kamerę na konstrukcję sygnalizacji świetlnej. Miejsce montażu anteny oraz szafki pozostaje bez zmian. Jedynie od szafki poprowadzić kable po elewacji budynku oraz wykonać przewieszkę do kamery na słupie sygnalizacji. Analogowy sygnał wizji z kamery do szafki poprowadzić kablem typu skrętka LAN T-11 razem z sygnałem telemetrii. Zastosować pasywne konwertery wizji po skrętce. Szczegóły montażu zostały przedstawione na schemacie instalacyjnym na rys 2. 5

6 Przeniesienie kamery SK7 Kamera SK7 jest zainstalowana na narożniku budynku przy ul. Poznańskiej 355. Kamerę należy przenieść na budynek przy ul. Poznańskiej 346. Aby zapewnić łączność radiową od nowej lokalizacji kamery do punktu retransmisyjnego PR2 trzeba zamienić miejscami stację bazową PROXIM TSUNAMI MP11-BSU zainstalowaną w punkcie retransmisyjnym PR2 ze stacją kliencką MP11-RSU (obecnie w PR6). Dzięki temu stacja bazowa na bud. przy ul. Poznańskiej 355 (PR6) będzie mogła odbierać strumień z kamery SK7 (nowej lokalizacji) oraz przesyłać dalej do punktu retransmisyjnego PR2 (połączenie pomiędzy dwoma radiowymi stacjami klienckimi realizowane poprzez stację bazową). Jako stację kliencką zastosować urządzenie kompatybilne z istniejącą stacją bazową (np. TSU-MP11A-RSU12R) w wykonaniu zewnętrznym zapewniające przepływność minimalną zagregowaną na poziomie 12 Mbit/s. W szafce instalacyjnej na bud. przy ul. Poznańskiej 355 pozostawić jedynie zasilacz PoE do stacji radiowej, resztę urządzeń zdemontować (zasilacz do kamery, videoserwer wraz z zasilaczem). W nowej lokalizacji przy ul. Poznańskiej 346 zainstalować nową szafkę i zamontować w niej w/w videoserwer z zasilaczem oraz zasilacz PoE do stacji radiowej. Szczegóły montażu zostały przedstawione na schemacie instalacyjnym na rys Przeniesienie kamery SK9 Kamera SK9 jest zainstalowana na narożniku wieżowca przy ul. Niepodległości 22 (mocowana na wysokości dachu). Na dachu tego budynku jest zlokalizowana również stacja retransmisyjna PR2. Kamerę należy przenieść na wysokość 3-4 piętra na tym samym narożniku. Kable sygnałowe i zasilające przedłużyć (złączyć w puszce instalacyjnej IP66) od dotychczasowego miejsca montażu kamery do projektowanego. Przedłużone kable prowadzić pionowo w rurce mocowanej do wnęki przy balkonach (w szczycie budynku). Rurkę mocować do płyty betonowej balkonu (nieocieplonej styropianem). Szczegóły montażu zostały przedstawione na schemacie instalacyjnym na rys 4. 6

7 Przeniesienie kamery SK10 Kamera SK10 jest zainstalowana na narożniku wieżowca przy ul. Kopernika 5 (mocowana na wysokości dachu). Na dachu tego budynku jest zlokalizowana również stacja retransmisyjna PR1. Należy zdemontować kamerę oraz videoserwer z zasilaczem. Docelowe miejsce montażu kamery to SK10 to skrzyżowanie ul. Dworcowej i Kopernika, gdzie obecnie, na konstrukcji bramownicy sygnalizacji świetlnej jest zamontowana niesprawna kamera typu KD-6. Kamerę tą zdemontować i w tym samym miejscu zainstalować kamerę SK10. Do zasilenia i poprowadzenia sygnałów z kamery (wizja) i do kamery (telemetria) należy wykorzystać istniejące kable prowadzone na konstrukcji sygnalizacji świetlnej, przewieszką do budynku ul. Dworcowa 39 i dalej w ziemi aż do szafy Telewizji Kablowej Multimedia stojącej w szczycie wieżowca przy ul. Kopernika 1. Kable (zasilający, koncentryczny oraz skrętka) należy wyprowadzić z szafy i poprowadzić w metalowej rurce do puszki połączeniowej (IP66), którą zamontować na elewacji wieżowca za w pobliżu w/w szafy. W puszce trwale połączyć kable (za pomocą łączówek) z nowymi kablami, które poprowadzić pionowo we wnęce (z oknami klatki schodowej) wieżowca - do wysokości 3m w rurce stalowej, dalej w rurce min ø32 odpornej na warunki atmosferyczne (np. z HDPE). Po dachu kable mocować po wewnętrznej stronie ogniomurów oraz do ścian zewnętrznych pomieszczeń XI piętra (pralnie, schowki itp.) i wprowadzić do środka bezpośrednio do szafki z urządzeniami punktu retransmisyjnego PR4 umieszczonej na korytarzu XI piętra. W szafce PR4 należy umieścić videoserwer z zasilaczem zdemontowane w poprzedniej lokalizacji kamery SK10. Do videoserwera podłączyć kable sygnałowe oraz sterujące z kamery. Videoserwer połączyć ze switchem SW4 patchcordem RJ45-RJ45. Szczegóły montażu i rozmieszczenie urządzeń pokazano na rys. nr 5. 7

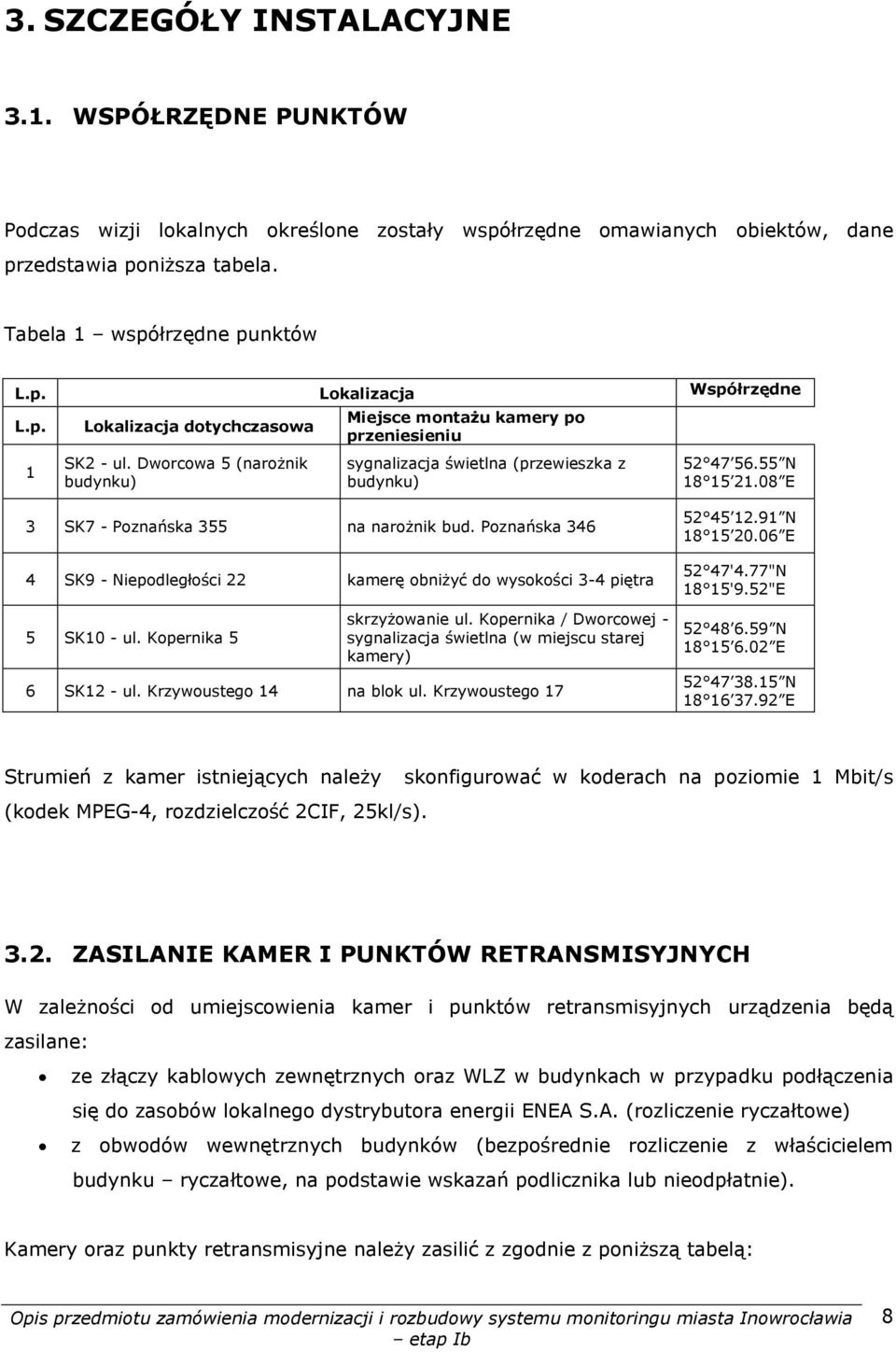

8 3. SZCZEGÓŁY INSTALACYJNE 3.1. WSPÓŁRZĘDNE PUNKTÓW Podczas wizji lokalnych określone zostały współrzędne omawianych obiektów, dane przedstawia poniższa tabela. Tabela 1 współrzędne punktów L.p. Lokalizacja Współrzędne L.p. 1 Lokalizacja dotychczasowa SK2 - ul. Dworcowa 5 (narożnik budynku) Miejsce montażu kamery po przeniesieniu sygnalizacja świetlna (przewieszka z budynku) N E 3 SK7 - Poznańska 355 na narożnik bud. Poznańska SK9 - Niepodległości 22 kamerę obniżyć do wysokości 3-4 piętra 5 SK10 - ul. Kopernika 5 skrzyżowanie ul. Kopernika / Dworcowej - sygnalizacja świetlna (w miejscu starej kamery) 6 SK12 - ul. Krzywoustego 14 na blok ul. Krzywoustego N E 52 47'4.77"N 18 15'9.52"E N E N E Strumień z kamer istniejących należy (kodek MPEG-4, rozdzielczość 2CIF, 25kl/s). skonfigurować w koderach na poziomie 1 Mbit/s 3.2. ZASILANIE KAMER I PUNKTÓW RETRANSMISYJNYCH W zależności od umiejscowienia kamer i punktów retransmisyjnych urządzenia będą zasilane: ze złączy kablowych zewnętrznych oraz WLZ w budynkach w przypadku podłączenia się do zasobów lokalnego dystrybutora energii ENEA S.A. (rozliczenie ryczałtowe) z obwodów wewnętrznych budynków (bezpośrednie rozliczenie z właścicielem budynku ryczałtowe, na podstawie wskazań podlicznika lub nieodpłatnie). Kamery oraz punkty retransmisyjne należy zasilić z zgodnie z poniższą tabelą: 8

9 Punkt Rodzaj Właściciel Sposób rozliczenia przyłącza przyłącza Kamery po przeniesieniu SK2 ul. Dworcowa 5 Istniejące ENEA S.A. Ryczałt SK7 ul. Poznańska 346 Nowe z WLZ ENEA S.A. Ryczałt SK9 ul. Niepodległości 22 Istniejące ENEA S.A. Ryczałt SK10 skrzyżowanie ul. Nowe z WLZ ENEA S.A. Ryczałt Kopernika/Dworcowej (Kopernika 1) Punkty retransmisyjne PR1 ul. Kopernika 5 Istniejące ENEA S.A. Ryczałt PR2 ul. Niepodległości 22 Istniejące ENEA S.A. Ryczałt PR3 ul. Wilkońskiego 2 Istniejące Właściciel budynku Nieodpłatnie (Sanatorium ENERGETYK) PR4 ul. Kopernika 1 WLZ ENEA S.A. Ryczałt PR5 ul. Jacewska 17 WLZ ENEA S.A. Ryczałt PR6 ul. Poznańska 355 Istniejące ENEA S.A. Ryczałt W punktach gdzie urządzenia będą zasilane bezpośrednio z sieci energetycznej należy wykonać podłączenie zgodnie z warunkami technicznymi wydanymi przez ENEA S.A. Przed przystąpieniem do montażu należy zawrzeć umowę kompleksową. Wykonane prace należy zgłosić do sprawdzenia technicznego przez ENEA S.A. W przypadku lokalizacji gdzie rozliczenie będzie się odbywało na zasadzie ryczałtu, należy zsumować w ramach danego punktu moc wszystkich zainstalowanych urządzeń (na postawie kart katalogowych) i obliczyć na tej podstawie średni pobór energii w ustalonym czasie np. 1 miesiąca. Należy pamiętać, aby w miesiącach zimowych uwzględnić załączanie się grzałki w kamerach. 9

10 4. ZESTAWIENIA URZĄDZEŃ Przytoczone poniżej typy poszczególnych urządzeń mają w niniejszym opracowaniu jedynie charakter orientacyjny i służą wskazaniu spójnej konfiguracji, odpowiedniego poziomu jakości sprzętu oraz minimalnych parametrów. Urządzenia wykorzystane do budowy systemu monitoringu powinny mieć parametry nie gorsze niż urządzenia wyspecyfikowane poniżej. Zestawienie urządzeń w punkcie kamerowym SK2 W punkcie SK2 w zakresie robót jest demontaż kamery z narożnika budynku i montaż jej na wysięgniku sygnalizacji świetlnej. Należy zastosować adapter słupowy przystosowany do uchwytu istniejącej kamery. oraz pasywne konwertery wizji po skrętce. Pozostałe urządzenia pozostają bez zmian. Lp. Nazwa Typ Producent j.m. Ilość Uwagi 1 Adapter słupowy do uchwytu kamery Bosch G3 LTC 9541/01 Bosch szt. 1 Lub równoważny 2 Konwerter pasywny do transmisji wizji po skrętce NVPT-111VT NOVUS szt. 1 Lub równoważny 3 Materiały instalacyjne kpl. 1 Zestawienie urządzeń w punkcie kamerowym SK7 Lp. Nazwa Typ Producent j.m. Ilość Uwagi 1 2 przedłużony wysięgnik do kamery (z uwagi na ścięty narożnik) - rura 5/4, min. 1 m pod kątem 45 0 do bocznej ściany Radiowa stacja kliencka z zasilaczem PoE kompatybilna z istniejącą stacją bazową Proxim Tsunami TSU-MP11A- RSU12R szt. 1 Proxim szt. 1 3 Szafka IP 66, 40x30x17 cm z zamkiem szt. 1 4 Zasilacz 230VAC/24VAC, 100W TSZS Indel szt. 1 5 Materiały instalacyjne kpl. 1 Konstrukcja własna wg opisu Lub równoważna Lub równoważny

11 Zestawienie urządzeń w punkcie kamerowym SK9 W punkcie SK9 w zakresie robót jest przeniesienie kamery z narożnika wieżowca (zainstalowanej na wysokości dachu), na wysokość 3-4 piętra. Pozostałe urządzenia i osprzęt (poza przedłużanymi kablami i materiałami instalacyjnymi) pozostają bez zmian. Zestawienie urządzeń w punkcie kamerowym SK10 Lp. Nazwa Typ Producent j.m. Ilość Uwagi 1 Adapter słupowy do uchwytu kamery Bosch G3 LTC 9541/01 Bosch szt. 1 Lub równoważny 2 Materiały instalacyjne kpl. 1

12 5. UWAGI KOŃCOWE 5.1. ZALECENIA DLA WYKONAWCY SYSTEMU Zachować szczególną ostrożność ze względu na prowadzenie prac na wysokościach. Przed przystąpieniem do prac należy szczegółowo zapoznać się z usytuowaniem istniejących urządzeń oraz zaleceniami do uzgodnień. Całość prac prowadzić pod nadzorem Zamawiającego. Po zakończeniu prac teren doprowadzić do pierwotnego stanu. Wszystkie prace należy wykonać zgodnie z obowiązującymi normami i przepisami oraz zasadami BHP. W trakcie prac należy uwzględnić aktualnie obowiązujące normy i przepisy: Prawo budowlane wraz z obowiązującymi rozporządzeniami i zarządzeniami, Rozporządzenia Ministra Pracy i Polityki Socjalnej z dn. 1 grudnia 1998 r. w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe; Przepisy BHP dotyczące robót budowlanych, Norma na systemy dozorowe CCTV - PN-EN , Wymagania techniczne dotyczące instalacji energetycznych i teletechnicznych: - Ochrony przeciwporażeniowej i przeciwpożarowej PN-IEC ,43,482, PN- 86/E-05003, - Zastosowanego sprzętu i sposobów kablowania PN-IEC ,53,537, - Pomiarów powykonawczych PN-IEC ROZPORZĄDZENIE Ministra Transportu z dnia 3 lipca 2007 r. w sprawie urządzeń radiowych nadawczych lub nadawczo-odbiorczych, które mogą być używane bez pozwolenia radiowego- Dz. U. nr 138 poz. 972.

13 5.2. ZALECENIA DOTYCZĄCE KONSERWACJI SYSTEMU Dla zapewnienia prawidłowej i bezawaryjnej pracy urządzeń systemu jego obsługa powinna okresowo przeprowadzać sprawdzeń i konserwacji, i tak: codziennie sprawdzenie sprawdzenie prawidłowości wyświetlania rejestracji obrazów ze wszystkich kamer, test polegający na sprawdzeniu dostępnych dla użytkownika funkcji, regulacja jaskrawości i kontrastu monitorów, sprawdzenie wskazań rejestratora (czas, data). kwartalnie sprawdzenie: połączeń, gniazd i wtyków, napięć zasilających i bezpieczników, stanu monitorów, jakości nagrywania i odtwarzania obrazów, stanu mocowań kamer i ich połączeń elektrycznych, poziomu sygnałów transmisji radiowej, stanu instalacji uziemiającej.

14 6. SPIS RYSUNKÓW Rys. nr 1 Rys. nr 2 Rys. nr 3 Rys. nr 4 Rys. nr 5 Mapa Inowrocławia z naniesionymi punktami kamerowymi przenoszonymi w etapie Ib Kamera SK2 - schemat prowadzenia instalacji i rozmieszczenia urządzeń Kamera SK7 - schemat prowadzenia instalacji i rozmieszczenia urządzeń Kamera SK9 - schemat prowadzenia instalacji i rozmieszczenia urządzeń Kamera SK10 - schemat prowadzenia instalacji i rozmieszczenia urządzeń
