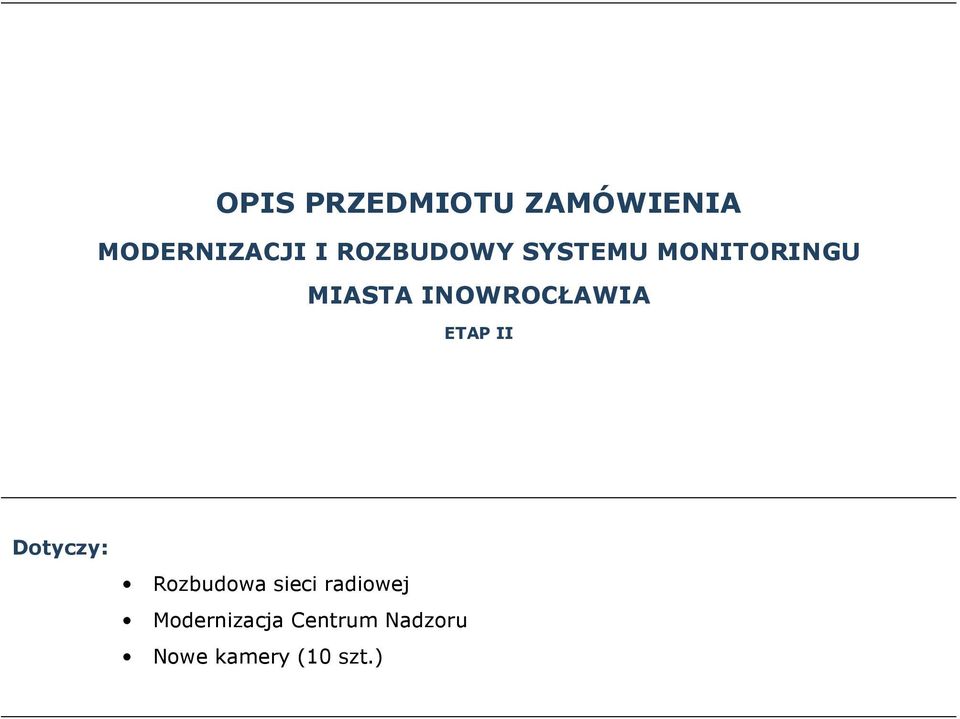

1 OPIS PRZEDMIOTU ZAMÓWIENIA MODERNIZACJI I ROZBUDOWY SYSTEMU MONITORINGU MIASTA INOWROCŁAWIA ETAP II Dotyczy: Rozbudowa sieci radiowej Modernizacja Centrum Nadzoru Nowe kamery (10 szt.)

2 SPIS TREŚCI SPIS TREŚCI DANE WYJŚCIOWE PROJEKTY ZWIĄZANE ROZBUDOWA SYSTEMU UWAGI OGÓLNE LOKALIZACJE KAMER PUNKTY KAMEROWE SYSTEM ŁĄCZNOŚCI RADIOWEJ Modernizacja i rozbudowa szkieletu sieci radiowej Punkt retransmisyjny PR Punkt retransmisyjny PR Punkt retransmisyjny PR Punkt retransmisyjny PR Punkt retransmisyjny PR Centrum Nadzoru Punkty kamerowe SZCZEGÓŁY INSTALACYJNE LOKALIZACJA KAMER ZASILANIE KAMER I PUNKTÓW RETRANSMISYJNYCH PARAMETRY TECHNICZNE URZĄDZEŃ KAMERY ZOOM 36X SYSTEM ŁĄCZNOŚCI RADIOWEJ system punkt-wielopunkt (14Mbps) - AP1 AP Radiolinia punkt punkt (14 Mbps) BH3 i BH ZESTAWIENIA URZĄDZEŃ UWAGI KOŃCOWE ZALECENIA DLA WYKONAWCY SYSTEMU ZALECENIA DOTYCZĄCE KONSERWACJI SYSTEMU SPIS RYSUNKÓW Opis przedmiotu zamówienia modernizacji i rozbudowy systemu monitoringu miasta Inowrocławia etap II 2

3 1. DANE WYJŚCIOWE Obiekty objęte niniejszym etapem: a) Centrum Monitoringu Komenda Powiatowa Policji w Inowrocławiu, ul. Toruńska 15. b) Nowoprojektowane Punkty Kamerowe: L.p. Lokalizacja miejsce montażu kamery PK1 skrzyżowanie ul. Dworcowa/Szosa Bydgoska/ Kruśliwiecka słup oświetleniowy PK2 Toruńska - przy pływalni bramownica nad jezdnią (ul. Toruńska) PK3 skrzyżowanie ul. Długa / Św. Ducha ul. Św. Ducha 121 PK5 skrzyżowanie ul. Poznańska / Miechowicka sygnalizacja świetlna PK6 skrzyżowanie ul. Stare Miasto / Młyńska słup oświetleniowy PK9 skrzyżowanie ul. Jacewska/ Chociszewskiego słup oświetleniowy - ul. Jacewska 32 PK11 skrzyżowanie ul. Wojska Polskiego / Szarych Szeregów słup oświetleniowy PK13 ul. Przy Stawku 9 (Solanki) bud. ul. Przy Stawku 9 PK14 ul. Bp.Laubitza (okolice McDonalds) Bramownica nad jezdnią PK15 skrzyżowanie ul. Armii Krajowej /Konopnickiej bud. ul. Konopnickiej 29 Rozmieszczenie punktów kamerowych zostało przedstawione na rys. nr 1. Założenie: w niniejszym opisie i na rysunkach elementy systemu realizowane w etapach Ia i Ib sa traktowane jako elementy istniejące. II etap przewiduje rozbudowę systemu o kolejne 10 kamer i niezbędną do ich podłączenia infrastrukturę. Opis przedmiotu zamówienia modernizacji i rozbudowy systemu monitoringu miasta Inowrocławia etap II 3

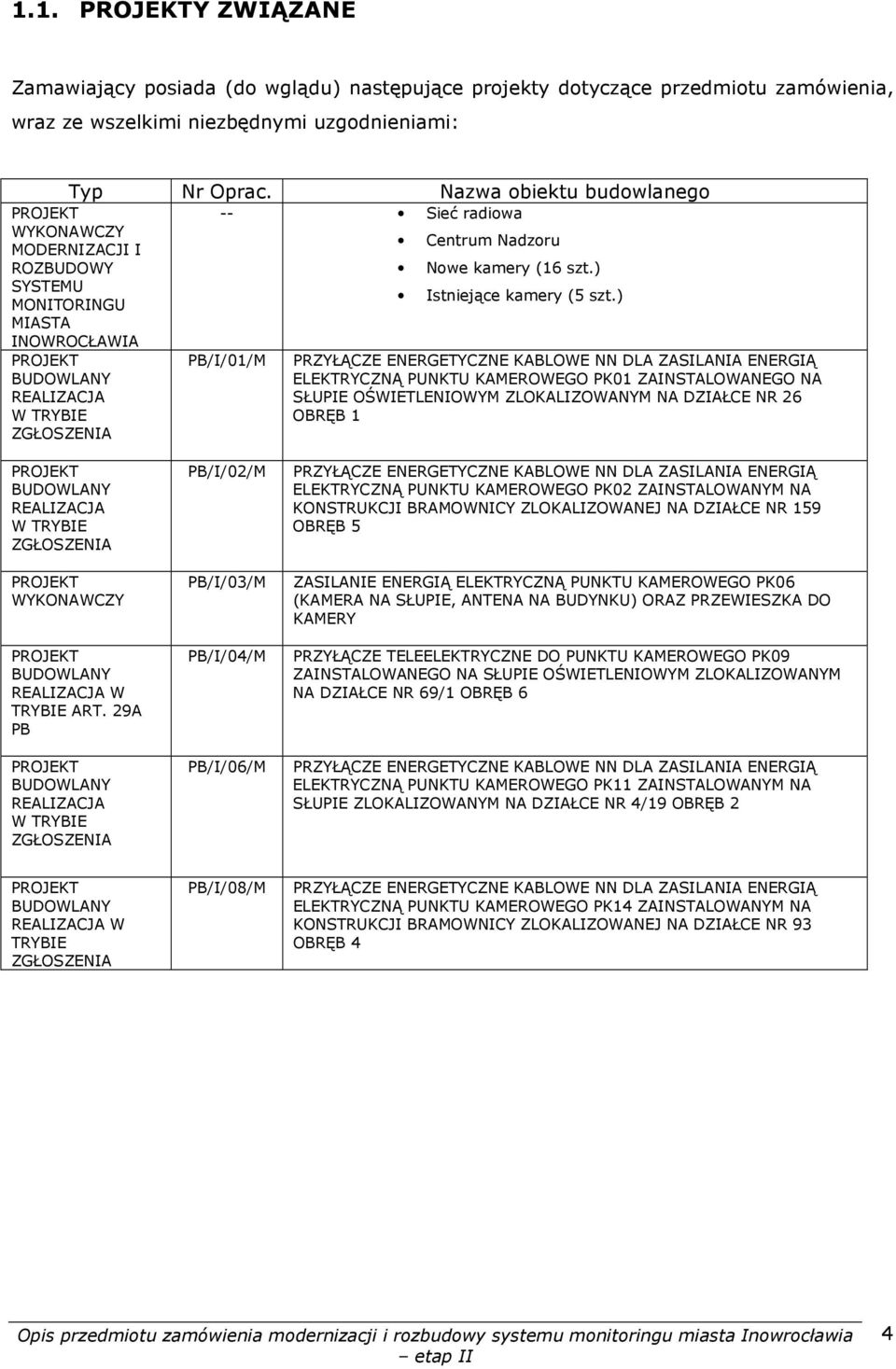

4 1.1. PROJEKTY ZWIĄZANE Zamawiający posiada (do wglądu) następujące projekty dotyczące przedmiotu zamówienia, wraz ze wszelkimi niezbędnymi uzgodnieniami: Typ Nr Oprac. Nazwa obiektu budowlanego PROJEKT -- Sieć radiowa WYKONAWCZY MODERNIZACJI I Centrum Nadzoru ROZBUDOWY Nowe kamery (16 szt.) SYSTEMU MONITORINGU Istniejące kamery (5 szt.) MIASTA INOWROCŁAWIA PROJEKT BUDOWLANY REALIZACJA W TRYBIE ZGŁOSZENIA PB/I/01/M PRZYŁĄCZE ENERGETYCZNE KABLOWE NN DLA ZASILANIA ENERGIĄ ELEKTRYCZNĄ PUNKTU KAMEROWEGO PK01 ZAINSTALOWANEGO NA SŁUPIE OŚWIETLENIOWYM ZLOKALIZOWANYM NA DZIAŁCE NR 26 OBRĘB 1 PROJEKT BUDOWLANY REALIZACJA W TRYBIE ZGŁOSZENIA PROJEKT WYKONAWCZY PROJEKT BUDOWLANY REALIZACJA W TRYBIE ART. 29A PB PROJEKT BUDOWLANY REALIZACJA W TRYBIE ZGŁOSZENIA PB/I/02/M PB/I/03/M PB/I/04/M PB/I/06/M PRZYŁĄCZE ENERGETYCZNE KABLOWE NN DLA ZASILANIA ENERGIĄ ELEKTRYCZNĄ PUNKTU KAMEROWEGO PK02 ZAINSTALOWANYM NA KONSTRUKCJI BRAMOWNICY ZLOKALIZOWANEJ NA DZIAŁCE NR 159 OBRĘB 5 ZASILANIE ENERGIĄ ELEKTRYCZNĄ PUNKTU KAMEROWEGO PK06 (KAMERA NA SŁUPIE, ANTENA NA BUDYNKU) ORAZ PRZEWIESZKA DO KAMERY PRZYŁĄCZE TELEELEKTRYCZNE DO PUNKTU KAMEROWEGO PK09 ZAINSTALOWANEGO NA SŁUPIE OŚWIETLENIOWYM ZLOKALIZOWANYM NA DZIAŁCE NR 69/1 OBRĘB 6 PRZYŁĄCZE ENERGETYCZNE KABLOWE NN DLA ZASILANIA ENERGIĄ ELEKTRYCZNĄ PUNKTU KAMEROWEGO PK11 ZAINSTALOWANYM NA SŁUPIE ZLOKALIZOWANYM NA DZIAŁCE NR 4/19 OBRĘB 2 PROJEKT BUDOWLANY REALIZACJA W TRYBIE ZGŁOSZENIA PB/I/08/M PRZYŁĄCZE ENERGETYCZNE KABLOWE NN DLA ZASILANIA ENERGIĄ ELEKTRYCZNĄ PUNKTU KAMEROWEGO PK14 ZAINSTALOWANYM NA KONSTRUKCJI BRAMOWNICY ZLOKALIZOWANEJ NA DZIAŁCE NR 93 OBRĘB 4 Opis przedmiotu zamówienia modernizacji i rozbudowy systemu monitoringu miasta Inowrocławia etap II 4

5 2. ROZBUDOWA SYSTEMU 2.1. UWAGI OGÓLNE 2.2. LOKALIZACJE KAMER Lokalizacja nowych 10 punktów kamerowych przewidzianych do realizacji w II etapie jest następująca: PK1 - skrzyżowanie ul. Dworcowa/Szosa Bydgoska/ Kruśliwiecka PK2 ul. Toruńska (okolice pływalni) PK3 ul. Św. Ducha 121 PK5 - skrzyżowanie ul. Poznańska / Miechowicka PK6 - skrzyżowanie ul. Stare Miasto / Młyńska PK9 ul. Jacewska 32 PK11 - skrzyżowanie ul. Wojska Polskiego / Szarych Szeregów PK13 ul. Przy Stawku 9 PK14 ul. Bp. Laubitza (okolice McDonalds) PK15 ul. Konopnickiej 29 W drugim etapie rozbudowy systemu zakładany jest montaż 10 nowych punktów kamerowych. Wraz z 22 istniejącymi już kamerami i 32 planowanymi do realizacji w późniejszych etapach rozbudowy - system będzie liczył 64 kamery. Centrum Nadzoru po dalszej rozbudowie będzie umożliwiało przyjęcie takiej ilości sygnałów z kamer. Na rys. nr 1 zostały pokazane dokładne lokalizacje kamer będących przedmiotem niniejszego projektu PUNKTY KAMEROWE Kamery szybkoobrotowe z optycznym zoom-em 36x umożliwiały będą obserwację w kolorze w warunkach dobrego oświetlenia, natomiast w warunkach słabego oświetlenia przełączać będą się automatycznie na tryb czarno-biały o zwiększonej czułości. Pozwoli to na skuteczną obserwację zarówno w dzień jak i w nocy. Opis przedmiotu zamówienia modernizacji i rozbudowy systemu monitoringu miasta Inowrocławia etap II 5

6 W bezpośrednim sąsiedztwie kamer umieszczone zostaną skrzynki/szafki zasilające. W każdej z nich standardowo zainstalowane zostaną: zasilacz do zasilania kamery (230Vac/24Vac/100W), zasilacz PoE (Power over Ethernet) pozwalający na poprowadzenie do klienckiej stacji radiowej zasilania oraz danych za pomocą jednego kabla typu skrętka UTP kategorii 5-tej. Sygnał cyfrowy z kamery oraz zasilanie PoE za pomocą kabla typu skrętka podłączone będą bezpośrednio do radiowej stacji klienckiej (Subscriber Module) ze zintegrowaną anteną kierunkową. Dokładne wyposażenie punktów kamerowych oraz retransmisyjnych zostanie wyszczególnione w dalszej części projektu oraz pokazane na schematach ideowych SYSTEM ŁĄCZNOŚCI RADIOWEJ Z uwagi na potrzebne duże przepływności bitowe, niezawodność oraz wymagany zasięg transmisji wykorzystane zostanie pasmo 5 GHz (standard IEEE a). W Polsce dostępne jest 11 kanałów w zakresie od 5470 MHz do 5725 MHz - zgodnie z Rozporządzeniem Ministra Transportu z dnia 3 lipca 2007 r. w sprawie urządzeń radiowych nadawczych lub nadawczo-odbiorczych, które mogą być używane bez pozwolenia radiowego (Dz. U. nr 138 poz. 972) Modernizacja i rozbudowa szkieletu sieci radiowej Istniejący system radiowy należy zmodernizować tak aby pozwalał na przesyłanie dodatkowych 10 strumieni z projektowanych kamer. Schemat ideowy rozbudowy sieci radiowej przedstawiono na rys. 2. Elementy zrealizowane w etapach Ia i Ib są traktowane Jako elementy istniejące Punkt retransmisyjny PR1 Schemat ideowy punktu retransmisyjnego PR1 przedstawiono na rys. 3. Dokładne rozmieszczenie urządzeń oraz prowadzenie instalacji pokazano na rys. 8. Należy zainstalować nowy punkty dostępowy AP2 (zintegrowany z anteną o polaryzacji poziomej i kącie akceptacji 60 0 ) odbierający bezpośrednio sygnał z kamery PK3. W/w punkty Opis przedmiotu zamówienia modernizacji i rozbudowy systemu monitoringu miasta Inowrocławia etap II 6

7 dostępowy pozwoli przy kolejnych rozbudowach systemu na odbiór kolejnych kamer w ramach zasięgu anteny Punkt retransmisyjny PR2 Schemat ideowy punktu retransmisyjnego PR2 przedstawiono na rys. 4. Dokładne rozmieszczenie urządzeń oraz prowadzenie instalacji pokazano na rys. 9. Należy zainstalować nowy punkt dostępowy AP5 (zintegrowany z anteną o polaryzacji poziomej i kącie akceptacji 60 0 ) odbierający bezpośredni sygnał z kamery PK5. W/w punkt dostępowy pozwoli przy kolejnych rozbudowach systemu na odbiór kolejnych kamer w ramach zasięgu anteny Punkt retransmisyjny PR3 Schemat ideowy punktu retransmisyjnego PR3 przedstawiono na rys. 5. Dokładne rozmieszczenie urządzeń or az prowadzenie instalacji pokazano na rys. 10. Należy zainstalować nowy punkt dostępowy AP7 (zintegrowany z anteną o polaryzacji poziomej i kącie akceptacji 60 0 ) odbierający bezpośredni sygnał z kamery PK11. W/w punkt dostępowy pozwoli przy kolejnych rozbudowach systemu na odbiór kolejnych kamer w ramach zasięgu anteny Punkt retransmisyjny PR4 Schemat ideowy punktu retransmisyjnego PR4 przedstawiono na rys. 6. Dokładne rozmieszczenie urządzeń oraz prowadzenie instalacji pokazano na rys. 11. Należy zainstalować nowy punkt dostępowy AP8 (zintegrowany z anteną o polaryzacji poziomej i kącie akceptacji 60 0 ) odbierający bezpośrednio sygnał z kamery PK1. W/w punkt dostępowy pozwoli przy kolejnych rozbudowach systemu na odbiór kolejnych kamer w ramach zasięgu anteny Punkt retransmisyjny PR5 Schemat ideowy punktu retransmisyjnego PR5 przedstawiono na rys. 7. Dokładne rozmieszczenie urządzeń oraz prowadzenie instalacji pokazano na rys. 12. W PR5 należy zainstalować dwa punkty dostępowe AP10 i AP11 (zintegrowane z antenami o polaryzacji poziomej i kącie akceptacji 60 0 ) odbierające bezpośrednio sygnały z kamer PK2, i PK9. W/w punkty dostępowe pozwolą przy kolejnych rozbudowach systemu na odbiór Opis przedmiotu zamówienia modernizacji i rozbudowy systemu monitoringu miasta Inowrocławia etap II 7

8 kolejnych kamer w ramach zasięgu anten. Należy także zamontować antenę BH3b do połączenia z centrum nadzoru Centrum Nadzoru Centrum Nadzoru zostało zmodernizowane w I etapie projektu i jest w pełni przygotowane na odbiór sygnałów z 10 nowoprojektowanych kamer Punkty kamerowe Projektowane punkty kamerowe należy wyposażyć w radiowe stacje klienckie zapewniające minimalny transfer do punktów dostępowych z rzeczywistą przepływnością (zagregowaną) na poziomie co najmniej 7 Mbit/s. Podczas wizji lokalnych określone zostały współrzędne omawianych obiektów (a dokładnie miejsc montażu anten) oraz pomierzone za pomocą GPS odległości pomiędzy tymi punktami i stacjami bazowymi. Dane przedstawiają poniższe tabele. Tabela 1 odległości L.p. 1 Punkt Punkt Odległość w metrach PR1 Wieżowiec przy ul. Kopernika Centrum Nadzoru (CN) PR4 Wieżowiec przy ul. Kopernika Budynek Policji PR5 Blok przy ul. Jacewskiej PK14 - ul. Bp. Laubitza PR2 blok przy ul. Niepodległości PR1 - Wieżowiec przy PR3 Wieżowiec przy ul. Wilkońskiego ul. Kopernika 5 PK3 - skrzyżowanie Św. Ducha na kamienicy nr PK15 ul. Konopnickiej PR6 ul. Poznańska PR2 Niepodległości PK5 - skrzyżowanie ul. Poznańska / Miechowicka PK11 - skrzyżowanie ul. Wojska Polskiego / Szarych PR3 - Solanki Wilkońskiego 2 Szeregów PK13 ul. Przy Stawku 9 (Park Solankowy) PR4 Wieżowiec przy ul. Kopernika 1 PK1 - skrzyżowanie ul. Dworcowa / Szosa Bydgoska / Kruśliwiecka PK6 - Skrzyżowanie ul. Stare Miasto - Młyńska (antena na ul. Młyńskiej 8) 15 PK2 - Toruńska - przy pływalni 205 PR5 Blok przy ul. Jacewskiej PK9 Jacewska Opis przedmiotu zamówienia modernizacji i rozbudowy systemu monitoringu miasta Inowrocławia etap II 8

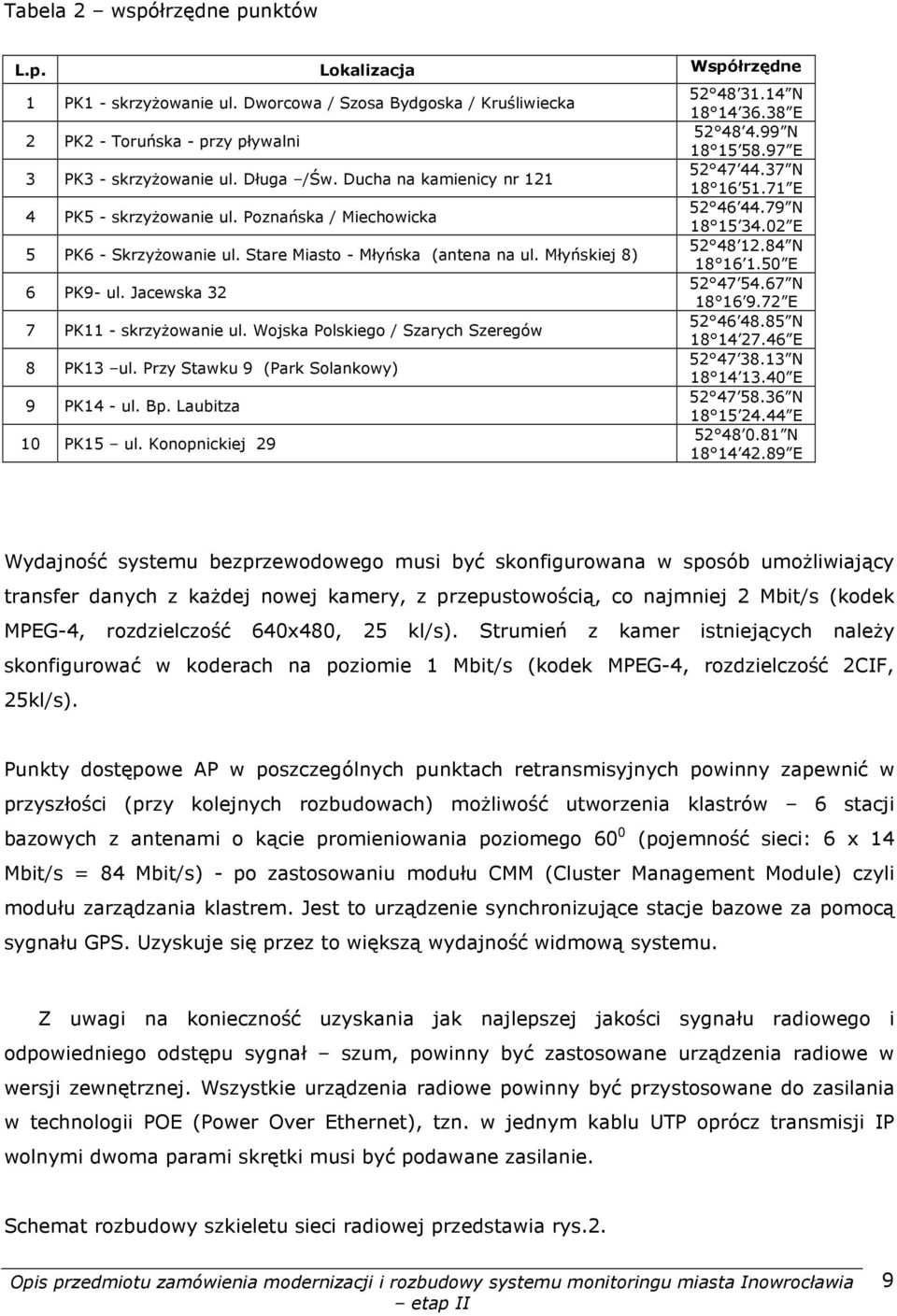

9 Tabela 2 współrzędne punktów L.p. Lokalizacja Współrzędne 1 PK1 - skrzyżowanie ul. Dworcowa / Szosa Bydgoska / Kruśliwiecka 2 PK2 - Toruńska - przy pływalni 3 PK3 - skrzyżowanie ul. Długa /Św. Ducha na kamienicy nr PK5 - skrzyżowanie ul. Poznańska / Miechowicka 5 PK6 - Skrzyżowanie ul. Stare Miasto - Młyńska (antena na ul. Młyńskiej 8) 6 PK9- ul. Jacewska 32 7 PK11 - skrzyżowanie ul. Wojska Polskiego / Szarych Szeregów 8 PK13 ul. Przy Stawku 9 (Park Solankowy) 9 PK14 - ul. Bp. Laubitza 10 PK15 ul. Konopnickiej N E N E N E N E N E N E N E N E N E N E Wydajność systemu bezprzewodowego musi być skonfigurowana w sposób umożliwiający transfer danych z każdej nowej kamery, z przepustowością, co najmniej 2 Mbit/s (kodek MPEG-4, rozdzielczość 640x480, 25 kl/s). Strumień z kamer istniejących należy skonfigurować w koderach na poziomie 1 Mbit/s (kodek MPEG-4, rozdzielczość 2CIF, 25kl/s). Punkty dostępowe AP w poszczególnych punktach retransmisyjnych powinny zapewnić w przyszłości (przy kolejnych rozbudowach) możliwość utworzenia klastrów 6 stacji bazowych z antenami o kącie promieniowania poziomego 60 0 (pojemność sieci: 6 x 14 Mbit/s = 84 Mbit/s) - po zastosowaniu modułu CMM (Cluster Management Module) czyli modułu zarządzania klastrem. Jest to urządzenie synchronizujące stacje bazowe za pomocą sygnału GPS. Uzyskuje się przez to większą wydajność widmową systemu. Z uwagi na konieczność uzyskania jak najlepszej jakości sygnału radiowego i odpowiedniego odstępu sygnał szum, powinny być zastosowane urządzenia radiowe w wersji zewnętrznej. Wszystkie urządzenia radiowe powinny być przystosowane do zasilania w technologii POE (Power Over Ethernet), tzn. w jednym kablu UTP oprócz transmisji IP wolnymi dwoma parami skrętki musi być podawane zasilanie. Schemat rozbudowy szkieletu sieci radiowej przedstawia rys.2. Opis przedmiotu zamówienia modernizacji i rozbudowy systemu monitoringu miasta Inowrocławia etap II 9

10 3. SZCZEGÓŁY INSTALACYJNE Poniżej przedstawiono szczegółowe opisy instalacji w punktach kamerowych. Miejsca, które podlegać będą monitorowaniu wskazane zostały przez Inwestora. Na podstawie przeprowadzonych wizji lokalnych wytypowane zostały optymalne miejsca montażu kamer. Pod uwagę wzięto przede wszystkim maksymalizację pola widzenia z punktu instalacji kamery. Poza tym przeprowadzona została analiza pod względem dostępności zasilania urządzeń, miejsca montażu anten oraz minimalizacji kosztów montażu oraz prowadzenia okablowania pomiędzy kamerą, urządzeniami radiowymi oraz miejscem skąd pobierane będzie zasilanie LOKALIZACJA KAMER Punkt kamerowy PK1 Lokalizacja Skrzyżowanie ul. Dworcowa / Szosa Bydgoska / Kruśliwiecka Właściciel ENEA S.A. Miejsce montażu kamery Słup oświetleniowy Rodzaj kamery Obrotowa Kąt widzenia kamery Zasięg widzenia kamery Warunki oświetleniowe Zoom kamery Miejsce montażu radia Miejsce podłączenia zasilania Miejsce montażu szafki Prowadzenie kabli Uwagi Widok skrzyżowania, oraz wzdłuż ulic Dworcowej, Szosy Bydgoskiej i Kruśliwieckiej Dobre gęsto rozmieszczone lampy uliczne, równomierne światło 36 x optyczny Na słupie z kamerą Osobne przyłącze energetyczne ze złącza kablowego w pobliżu słupa Na słupie Kabel zasilający prowadzony w ziemi od złącza do słupa (zgodnie z osobnym projektem budowlanym) i w rurce na słupie do szafki Kable do kamery i anteny - w rurce na słupie schemat prowadzenia instalacji i rozmieszczenia urządzeń - rys. 22 schemat ideowy rys. 47 Opis przedmiotu zamówienia modernizacji i rozbudowy systemu monitoringu miasta Inowrocławia etap II 10

11 Punkt kamerowy PK2 Lokalizacja ul. Toruńska przy pływalni Właściciel Generalna Dyrekcja Dróg Krajowych i Autostrad Miejsce montażu kamer Konstrukcja bramownicy nad jezdnią (ul. Toruńska) pozioma część Rodzaj kamery Obrotowa Kąt widzenia kamer Zasięg widzenia kamer Widok wzdłuż ulicy Toruńskiej Warunki oświetleniowe w nocy Zoom kamery dobre 36 x optyczny Miejsce montażu radia Miejsce podłączenia zasilania Miejsce montażu szafki Prowadzenie kabli Uwagi Bramownica nad jezdnią w pobliżu kamery Osobne przyłącze energetyczne ze złącza kablowego przy ul. Toruńskiej 59 Na konstrukcji bramownicy (część pionowa) Kabel zasilający prowadzony w ziemi od złącza do bramownicy (zgodnie z osobnym projektem budowlanym) i dalej w rurce na konstrukcji bramownicy do szafki Kable do kamery i anteny w rurce na konstrukcji bramownicy schemat prowadzenia instalacji i rozmieszczenia urządzeń - rys. 23 schemat ideowy rys. 48 Punkt kamerowy PK5 Lokalizacja skrzyżowanie ul. Poznańska / Miechowicka Właściciel GDDiKA Miejsce montażu kamery Sygnalizacja świetlna (wysięgnik) Rodzaj kamery Obrotowa Kąt widzenia kamery Zasięg widzenia kamery Widok skrzyżowania, oraz wzdłuż ulic Poznańskiej i Miechowickiej Warunki oświetleniowe Dobre Zoo kamery 36 x optyczny Miejsce montażu radia Na słupie sygnalizacji świetlnej powyżej kamery Miejsce podłączenia zasilania Złącze kablowe w pobliżu skrzyżowania Miejsce montażu szafki Na słupie sygnalizacj świetlnej, poniżej kamery Kabel zasilający prowadzony w ziemi od złącza do sygnalizacji świetlnej istniejącą kanalizacją kablową Prowadzenie kabli pomiędzy sygnalizatorami, wyjście przewodów istniejącymi otworami konstrukcyjnymi i w rurce na na sygnalizacji do szafki Kable do kamery i anteny - w rurce na sygnalizacji Uwag schemat prowadzenia instalacji i rozmieszczenia urządzeń - rys. 26 schemat ideowy rys. 51 Opis przedmiotu zamówienia modernizacji i rozbudowy systemu monitoringu miasta Inowrocławia etap II 11

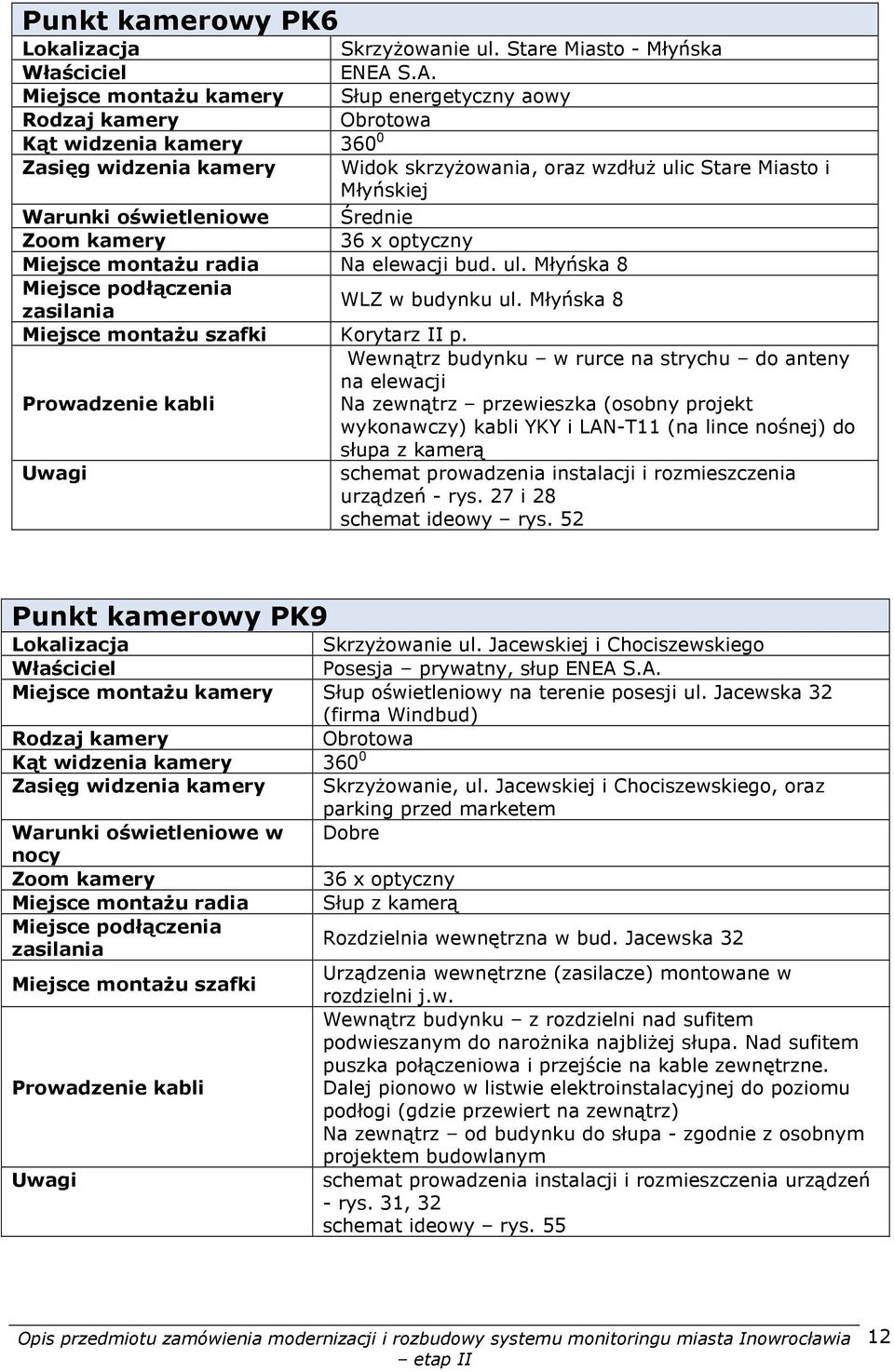

12 Punkt kamerowy PK6 Lokalizacja Skrzyżowanie ul. Stare Miasto - Młyńska Właściciel ENEA S.A. Miejsce montażu kamery Słup energetyczny aowy Rodzaj kamery Obrotowa Kąt widzenia kamery Zasięg widzenia kamery Widok skrzyżowania, oraz wzdłuż ulic Stare Miasto i Młyńskiej Warunki oświetleniowe Średnie Zoom kamery 36 x optyczny Miejsce montażu radia Na elewacji bud. ul. Młyńska 8 Miejsce podłączenia zasilania WLZ w budynku ul. Młyńska 8 Miejsce montażu szafki Korytarz II p. Wewnątrz budynku w rurce na strychu do anteny na elewacji Prowadzenie kabli Na zewnątrz przewieszka (osobny projekt wykonawczy) kabli YKY i LAN-T11 (na lince nośnej) do słupa z kamerą Uwagi schemat prowadzenia instalacji i rozmieszczenia urządzeń - rys. 27 i 28 schemat ideowy rys. 52 Punkt kamerowy PK9 Lokalizacja Skrzyżowanie ul. Jacewskiej i Chociszewskiego Właściciel Posesja prywatny, słup ENEA S.A. Miejsce montażu kamery Słup oświetleniowy na terenie posesji ul. Jacewska 32 (firma Windbud) Rodzaj kamery Obrotowa Kąt widzenia kamery Zasięg widzenia kamery Skrzyżowanie, ul. Jacewskiej i Chociszewskiego, oraz parking przed marketem Warunki oświetleniowe w Dobre nocy Zoom kamery 36 x optyczny Miejsce montażu radia Słup z kamerą Miejsce podłączenia Rozdzielnia wewnętrzna w bud. Jacewska 32 zasilania Urządzenia wewnętrzne (zasilacze) montowane w Miejsce montażu szafki rozdzielni Wewnątrz budynku z rozdzielni nad sufitem podwieszanym do narożnika najbliżej słupa. Nad sufitem puszka połączeniowa i przejście na kable zewnętrzne. Prowadzenie kabli Dalej pionowo w listwie elektroinstalacyjnej do poziomu podłogi (gdzie przewiert na zewnątrz) Na zewnątrz od budynku do słupa - zgodnie z osobnym projektem budowlanym Uwagi schemat prowadzenia instalacji i rozmieszczenia urządzeń - rys. 31, 32 schemat ideowy rys. 55 Opis przedmiotu zamówienia modernizacji i rozbudowy systemu monitoringu miasta Inowrocławia etap II 12

13 Punkt kamerowy PK11 Lokalizacja Skrzyżowanie ul. Wojska Polskiego i Szarych Szeregów Właściciel Słup ENEA S.A. Miejsce montażu kamery Słup oświetleniowy Rodzaj kamery Obrotowa Kąt widzenia kamery Zasięg widzenia kamery Widok skrzyżowania, oraz wzdłuż ul. Wojska Polskiego i Szarych Szeregów Warunki oświetleniowe w Dobre nocy Zoom kamery 36 x optyczny Miejsce montażu radia Słup z kamerą Miejsce podłączenia zasilania Złącze kablowe przy budynku ul. Szarych Szeregów 23A (sklep AVANS) Miejsce montażu szafki Na słupie z kamerą Kabel zasilający prowadzony w ziemi od złącza do Prowadzenie kabli słupa (zgodnie z osobnym projektem budowlanym) Kable od szafki do kamery i anteny - w rurce na słupie Uwagi schemat prowadzenia instalacji i rozmieszczenia urządzeń - rys. 36 schemat ideowy rys. 57 Punkt kamerowy PK13 Lokalizacja Park Solankowy Właściciel Prywatny Miejsce montażu kamery ul. Przy Stawku 9 Rodzaj kamery Obrotowa Kąt widzenia kamery Zasięg widzenia kamery Teren przed restauracją, deptak, okolice wokół stawku, mostek w kierunku tężni Warunki oświetleniowe w Średnie nocy Zoom kamery 36 x optyczny Miejsce montażu radia dach budynku (mocowanie do komina) Miejsce podłączenia zasilania Puszka elektryczna na elewacji Miejsce montażu szafki Na elewacji budynku Prowadzenie kabli Kabel zasilający w rurce po elewacji Kable do kamery i anteny - w rurce na elewacji Uwagi schemat prowadzenia instalacji i rozmieszczenia urządzeń - rys. 38 schemat ideowy rys. 59 Opis przedmiotu zamówienia modernizacji i rozbudowy systemu monitoringu miasta Inowrocławia etap II 13

14 Punkt kamerowy PK14 Lokalizacja Ul. Bp. Laubitza Właściciel GDDiKA Miejsce montażu kamery Konstrukcja bramownicy nad jezdnią (ul. Bp. Laubitza) pozioma część Rodzaj kamery Obrotowa Kąt widzenia kamery Zasięg widzenia kamery Wzdłuż ul. Bp.Laubitza, teren przy VIKI i McDonalds, skrzyżowanie z ul. Dworcową Warunki oświetleniowe w Dobre nocy Zoom kamery 36 x optyczny Miejsce montażu radia Bramownica nad jezdnią w pobliżu kamery Miejsce podłączenia Osobne przyłącze energetyczne ze złącza kablowego zasilania przy ul. Bp. Laubitza 1 (Mc Donalds) Miejsce montażu szafki Na konstrukcji bramownicy (część pionowa) Kabel zasilający prowadzony w ziemi od złącza do bramownicy (zgodnie z osobnym projektem budowlanym) i dalej w rurce na konstrukcji Prowadzenie kabli bramownicy do szafki Kable do kamery i anteny - w rurce na konstrukcji bramownicy Uwagi schemat prowadzenia instalacji i rozmieszczenia urządzeń - rys. 39 schemat ideowy rys. 60 Opis przedmiotu zamówienia modernizacji i rozbudowy systemu monitoringu miasta Inowrocławia etap II 14

15 Punkt kamerowy PK15 Lokalizacja Skrzyżowanie ul. Armii Krajowej i Konopnickiej Właściciel PGKiM Miejsce montażu kamery Na narożniku bloku ul. Konopnickiej 29 Rodzaj kamery Obrotowa Kąt widzenia kamery Zasięg widzenia kamery Widok skrzyżowania, oraz wzdłuż ul. Armii Krajowej i Konopnickiej Warunki oświetleniowe w Dobre nocy Zoom kamery 36 x optyczny Miejsce montażu radia Na dachu budynku (maszt 1,5m mocowany do ogniomuru) Miejsce podłączenia Rozdzielnia na korytarzu 3 piętra (obwód zasilania administracyjny) Miejsce montażu szafki Na klatce schodowej pomiędzy 2 i 3 piętrem Kabel zasilający - z rozdzielni do szafki w listwie natynkowej Od szafki do kamery wewnątrz w listwie natynkowej, Prowadzenie kabli na zewnątrz w rurce mocowanej od spodu gzymsu; do anteny bezpośrednio na dach w narożniku; Rurki na elewacji (widoczne z dołu) pomalować na kolor elewacji Uwagi schemat prowadzenia instalacji i rozmieszczenia urządzeń - rys. 36 schemat ideowy rys.61 Opis przedmiotu zamówienia modernizacji i rozbudowy systemu monitoringu miasta Inowrocławia etap II 15

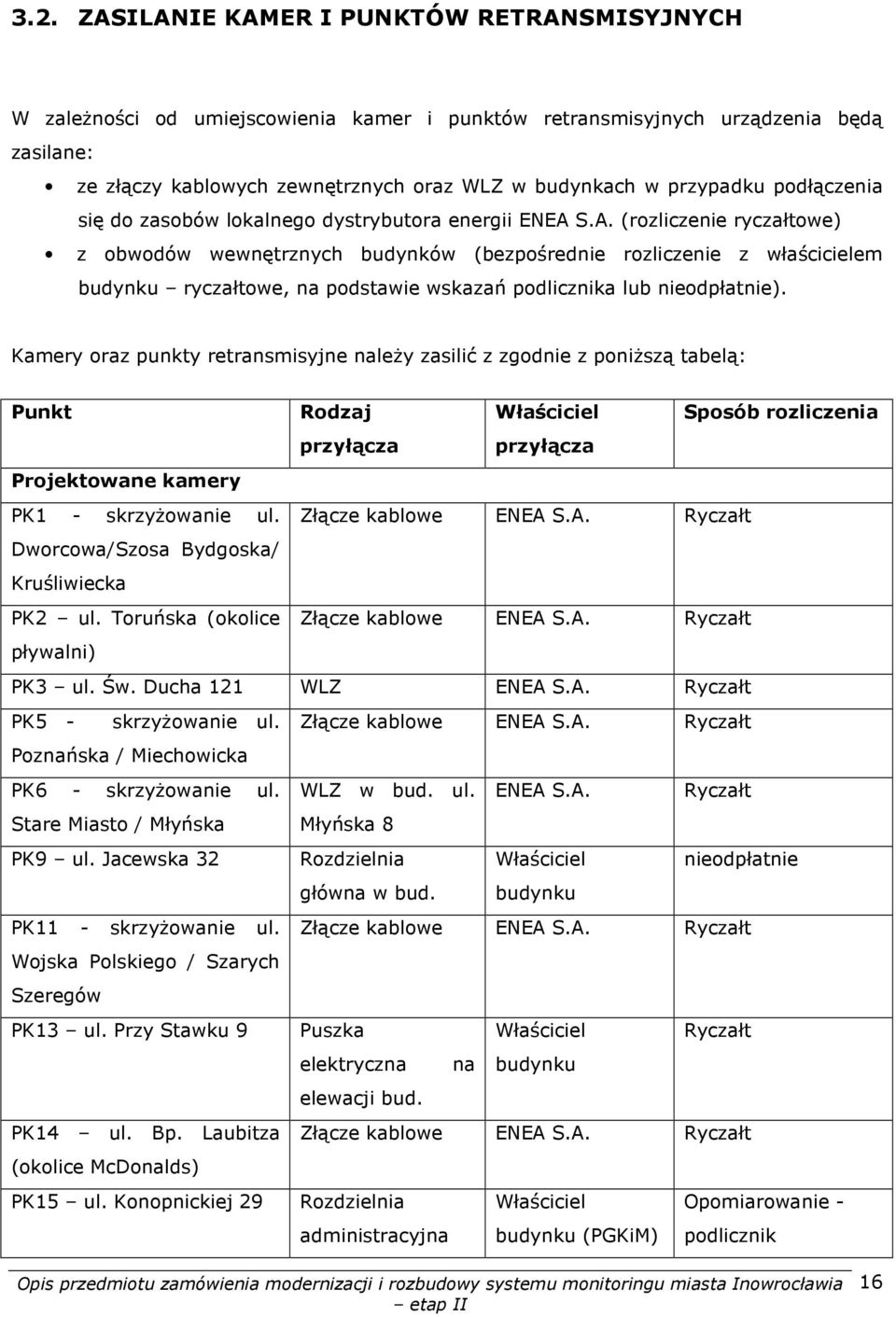

16 3.2. ZASILANIE KAMER I PUNKTÓW RETRANSMISYJNYCH W zależności od umiejscowienia kamer i punktów retransmisyjnych urządzenia będą zasilane: ze złączy kablowych zewnętrznych oraz WLZ w budynkach w przypadku podłączenia się do zasobów lokalnego dystrybutora energii ENEA S.A. (rozliczenie ryczałtowe) z obwodów wewnętrznych budynków (bezpośrednie rozliczenie z właścicielem budynku ryczałtowe, na podstawie wskazań podlicznika lub nieodpłatnie). Kamery oraz punkty retransmisyjne należy zasilić z zgodnie z poniższą tabelą: Punkt Rodzaj Właściciel Sposób rozliczenia przyłącza przyłącza Projektowane kamery PK1 - skrzyżowanie ul. Złącze kablowe ENEA S.A. Ryczałt Dworcowa/Szosa Bydgoska/ Kruśliwiecka PK2 ul. Toruńska (okolice Złącze kablowe ENEA S.A. Ryczałt pływalni) PK3 ul. Św. Ducha 121 WLZ ENEA S.A. Ryczałt PK5 - skrzyżowanie ul. Złącze kablowe ENEA S.A. Ryczałt Poznańska / Miechowicka PK6 - skrzyżowanie ul. Stare Miasto / Młyńska PK9 ul. Jacewska 32 PK11 - skrzyżowanie ul. Wojska Polskiego / Szarych Szeregów PK13 ul. Przy Stawku 9 PK14 ul. Bp. Laubitza (okolice McDonalds) PK15 ul. Konopnickiej 29 WLZ w bud. ul. Młyńska 8 ENEA S.A. Ryczałt Rozdzielnia Właściciel nieodpłatnie główna w bud. budynku Złącze kablowe ENEA S.A. Ryczałt Puszka Właściciel Ryczałt elektryczna na budynku elewacji bud. Złącze kablowe ENEA S.A. Ryczałt Rozdzielnia Właściciel Opomiarowanie - administracyjna budynku (PGKiM) podlicznik Opis przedmiotu zamówienia modernizacji i rozbudowy systemu monitoringu miasta Inowrocławia etap II 16

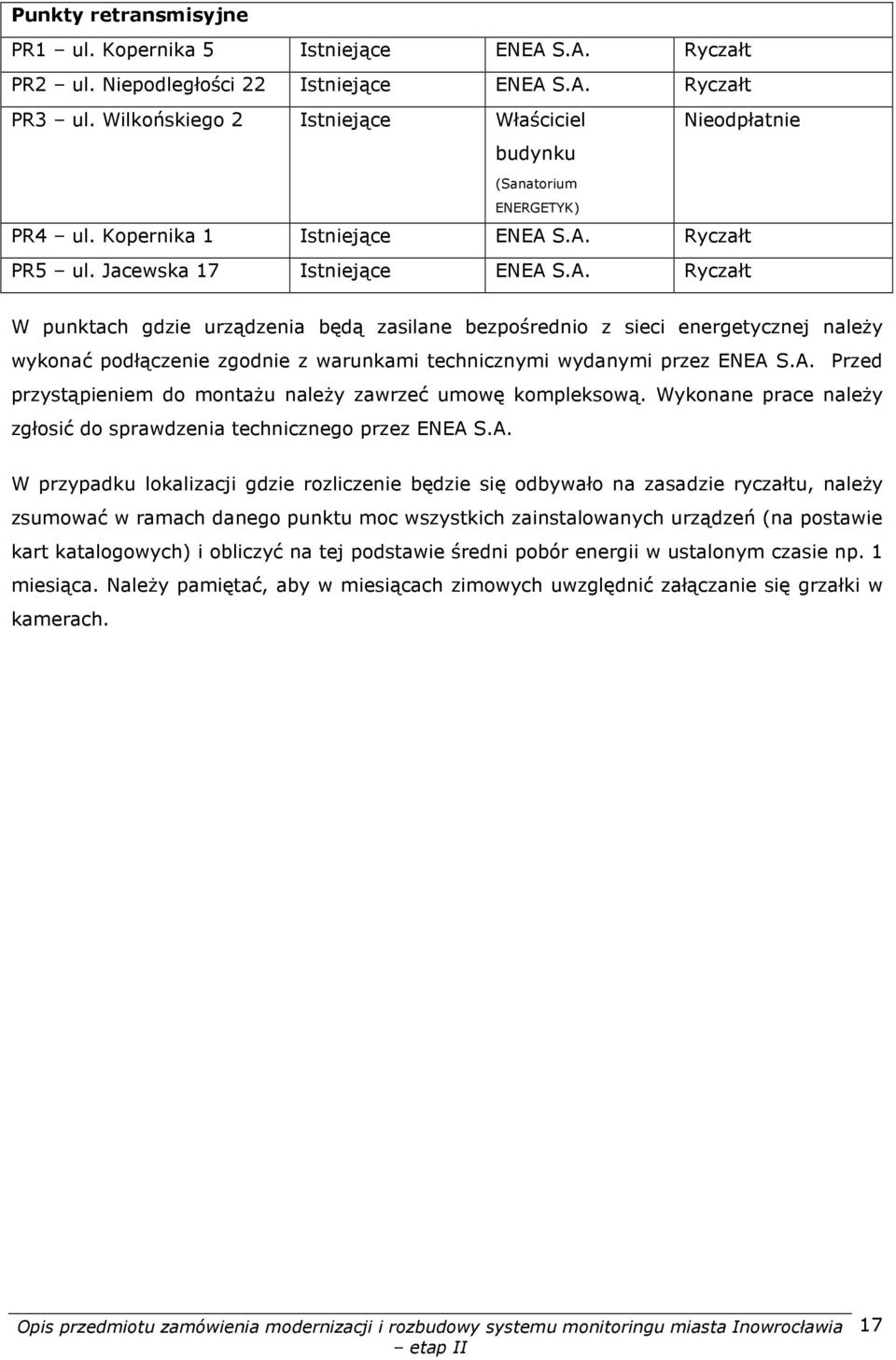

17 Punkty retransmisyjne PR1 ul. Kopernika 5 Istniejące ENEA S.A. Ryczałt PR2 ul. Niepodległości 22 Istniejące ENEA S.A. Ryczałt PR3 ul. Wilkońskiego 2 Istniejące Właściciel budynku Nieodpłatnie (Sanatorium ENERGETYK) PR4 ul. Kopernika 1 Istniejące ENEA S.A. Ryczałt PR5 ul. Jacewska 17 Istniejące ENEA S.A. Ryczałt W punktach gdzie urządzenia będą zasilane bezpośrednio z sieci energetycznej należy wykonać podłączenie zgodnie z warunkami technicznymi wydanymi przez ENEA S.A. Przed przystąpieniem do montażu należy zawrzeć umowę kompleksową. Wykonane prace należy zgłosić do sprawdzenia technicznego przez ENEA S.A. W przypadku lokalizacji gdzie rozliczenie będzie się odbywało na zasadzie ryczałtu, należy zsumować w ramach danego punktu moc wszystkich zainstalowanych urządzeń (na postawie kart katalogowych) i obliczyć na tej podstawie średni pobór energii w ustalonym czasie np. 1 miesiąca. Należy pamiętać, aby w miesiącach zimowych uwzględnić załączanie się grzałki w kamerach. Opis przedmiotu zamówienia modernizacji i rozbudowy systemu monitoringu miasta Inowrocławia etap II 17

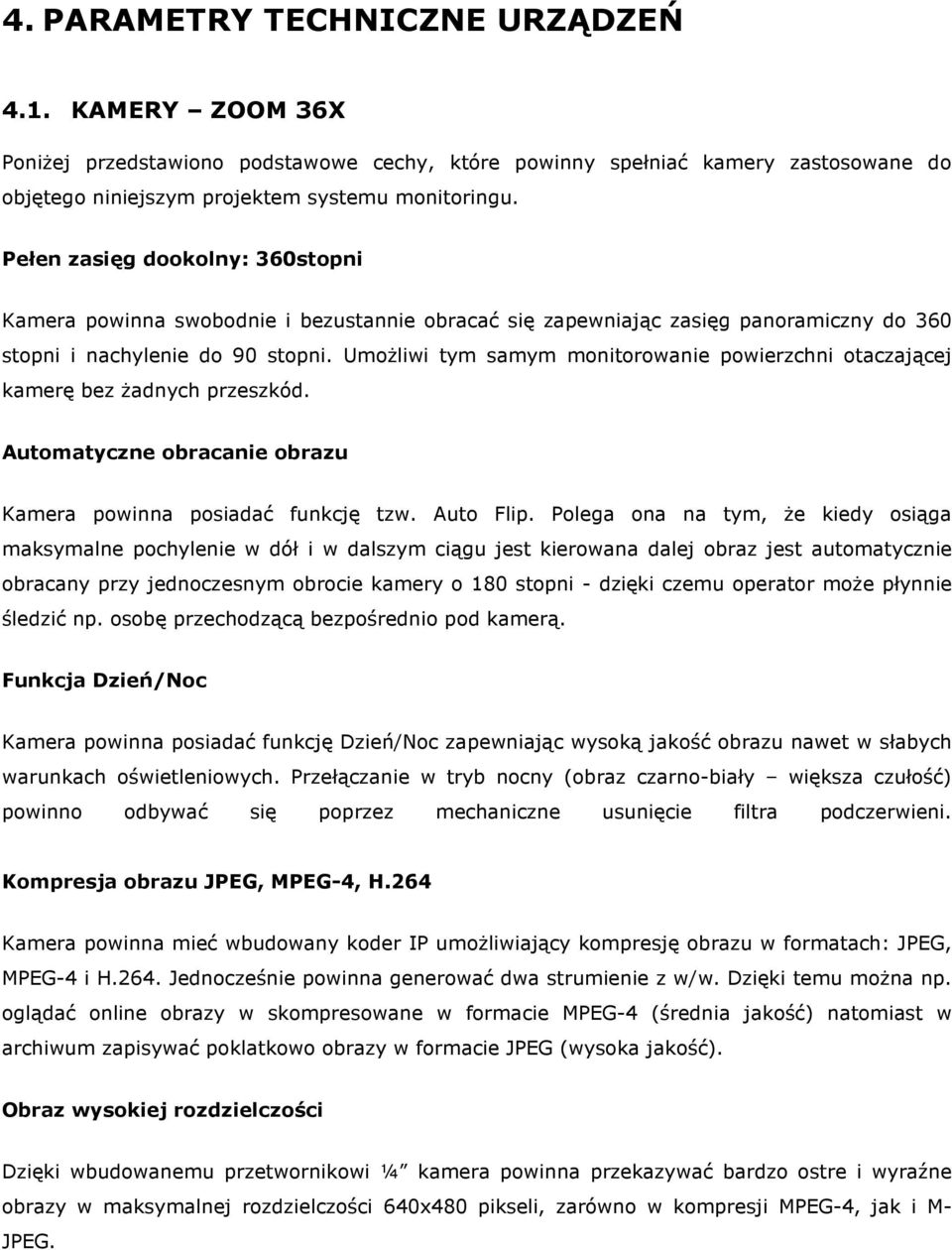

18 4. PARAMETRY TECHNICZNE URZĄDZEŃ 4.1. KAMERY ZOOM 36X Poniżej przedstawiono podstawowe cechy, które powinny spełniać kamery zastosowane do objętego niniejszym projektem systemu monitoringu. Pełen zasięg dookolny: 360stopni Kamera powinna swobodnie i bezustannie obracać się zapewniając zasięg panoramiczny do 360 stopni i nachylenie do 90 stopni. Umożliwi tym samym monitorowanie powierzchni otaczającej kamerę bez żadnych przeszkód. Automatyczne obracanie obrazu Kamera powinna posiadać funkcję tzw. Auto Flip. Polega ona na tym, że kiedy osiąga maksymalne pochylenie w dół i w dalszym ciągu jest kierowana dalej obraz jest automatycznie obracany przy jednoczesnym obrocie kamery o 180 stopni - dzięki czemu operator może płynnie śledzić np. osobę przechodzącą bezpośrednio pod kamerą. Funkcja Dzień/Noc Kamera powinna posiadać funkcję Dzień/Noc zapewniając wysoką jakość obrazu nawet w słabych warunkach oświetleniowych. Przełączanie w tryb nocny (obraz czarno-biały większa czułość) powinno odbywać się poprzez mechaniczne usunięcie filtra podczerwieni. Kompresja obrazu JPEG, MPEG-4, H.264 Kamera powinna mieć wbudowany koder IP umożliwiający kompresję obrazu w formatach: JPEG, MPEG-4 i H.264. Jednocześnie powinna generować dwa strumienie z w/w. Dzięki temu można np. oglądać online obrazy w skompresowane w formacie MPEG-4 (średnia jakość) natomiast w archiwum zapisywać poklatkowo obrazy w formacie JPEG (wysoka jakość). Obraz wysokiej rozdzielczości Dzięki wbudowanemu przetwornikowi ¼ kamera powinna przekazywać bardzo ostre i wyraźne obrazy w maksymalnej rozdzielczości 640x480 pikseli, zarówno w kompresji MPEG-4, jak i M- JPEG.

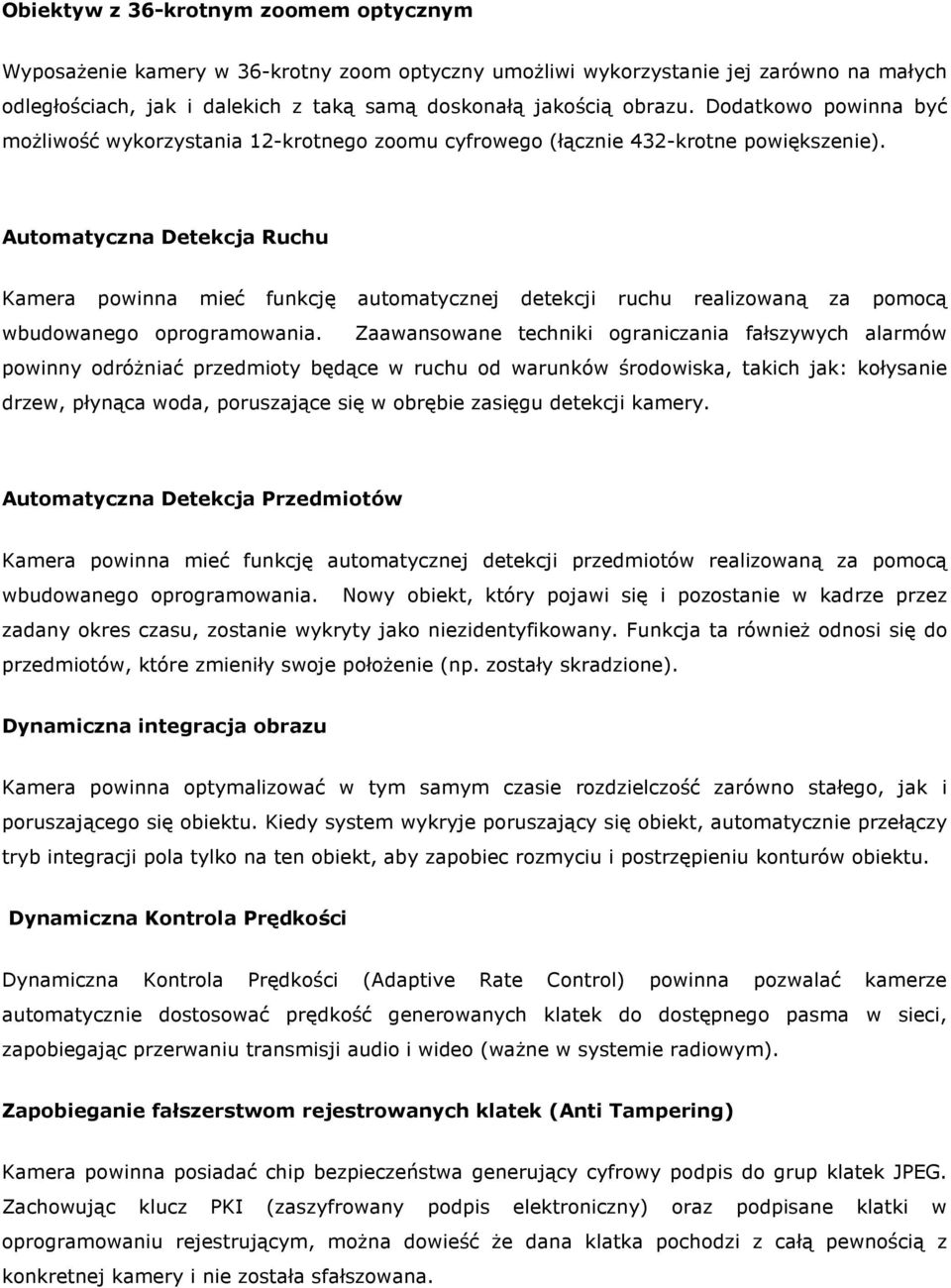

19 Obiektyw z 36-krotnym zoomem optycznym Wyposażenie kamery w 36-krotny zoom optyczny umożliwi wykorzystanie jej zarówno na małych odległościach, jak i dalekich z taką samą doskonałą jakością obrazu. Dodatkowo powinna być możliwość wykorzystania 12-krotnego zoomu cyfrowego (łącznie 432-krotne powiększenie). Automatyczna Detekcja Ruchu Kamera powinna mieć funkcję automatycznej detekcji ruchu realizowaną za pomocą wbudowanego oprogramowania. Zaawansowane techniki ograniczania fałszywych alarmów powinny odróżniać przedmioty będące w ruchu od warunków środowiska, takich jak: kołysanie drzew, płynąca woda, poruszające się w obrębie zasięgu detekcji kamery. Automatyczna Detekcja Przedmiotów Kamera powinna mieć funkcję automatycznej detekcji przedmiotów realizowaną za pomocą wbudowanego oprogramowania. Nowy obiekt, który pojawi się i pozostanie w kadrze przez zadany okres czasu, zostanie wykryty jako niezidentyfikowany. Funkcja ta również odnosi się do przedmiotów, które zmieniły swoje położenie (np. zostały skradzione). Dynamiczna integracja obrazu Kamera powinna optymalizować w tym samym czasie rozdzielczość zarówno stałego, jak i poruszającego się obiektu. Kiedy system wykryje poruszający się obiekt, automatycznie przełączy tryb integracji pola tylko na ten obiekt, aby zapobiec rozmyciu i postrzępieniu konturów obiektu. Dynamiczna Kontrola Prędkości Dynamiczna Kontrola Prędkości (Adaptive Rate Control) powinna pozwalać kamerze automatycznie dostosować prędkość generowanych klatek do dostępnego pasma w sieci, zapobiegając przerwaniu transmisji audio i wideo (ważne w systemie radiowym). Zapobieganie fałszerstwom rejestrowanych klatek (Anti Tampering) Kamera powinna posiadać chip bezpieczeństwa generujący cyfrowy podpis do grup klatek JPEG. Zachowując klucz PKI (zaszyfrowany podpis elektroniczny) oraz podpisane klatki w oprogramowaniu rejestrującym, można dowieść że dana klatka pochodzi z całą pewnością z konkretnej kamery i nie została sfałszowana.

20 Pozostałe cechy kamery: Możliwość przesyłania danych w trybie multicast, Filtracja numerów IP użytkowników, Dwukierunkowe przesyłanie audio oraz jednoczesny dostęp dla 20 użytkowników, Bezpieczny dostęp - 5 poziomów dostępu za pomocą kodów dostępu (haseł); jedynie administrator ma dostęp do wszystkich poziomów, Cyfrowa stabilizacja obrazu, zapobiega rozmyciu obiektów w statycznym monitoringu, Analogowe złącze BNC, Pełna współpraca z aplikacją zarządzającą systemem monitoringu. Szczegółowe dane techniczne kamery Zastosowane w systemie kamery powinny spełniać co najmniej następujące parametry: Kamera dualna (dzień/ noc) kolorowa, przełączająca się w tryb czarno-biały przy złych warunkach oświetleniowych, Przetwornik obrazu: ¼ CCD ExWave HAD zoom optyczny - 36x, zoom cyfrowy - 12x, ogniskowa obiektywu 3,4-122,4 mm kąt widzenia poziomy 57,8 0 1,7 0 czułość: tryb kolorowy 1,4lx (AGC ON, F1.6, 50IRE), tryb czarno-biały 0,15 lx (AGC ON, F1.6, 50IRE), Ruch ciągły w poziomie oraz w pionie, Funkcja auto flip pozwalająca na nieprzerwane śledzenie obiektów poruszających się pod kamerą, Cyfrowa stabilizacja obrazu, Ujęcia programowalne, Maskowanie stref, Wbudowany wideoserwer wysyłający strumienie o parametrach: - format kompresji: MPEG4, JPEG, H.264 (do wyboru), - przepływnośc transmisji: 64kbit/s 2048kbit/s, - format obrazu: 640x480 (VGA), 320x240 (QVGA), 160x120 (QQVGA), - ilość klatek: MPEG4 VGA max 25 kl/s (PAL), JPEG VGA max 25 kl/s (PAL), H.264 VGA max 8 kl/s (PAL), Transmisja dwukierunkowa audio: G kbps, Obsługiwane protokoły: TCP/IP, ARP, ICMP, HTTP, FTP, SMTP, DHCP, DNS, NTP, RTP/RTCP, Maksymalna ilość klientów: 20, Obsługa transmisji multicast, Interfejsy: 10BASE-T/100BASE-TX, RS-232C, Analogowe wyjście video: 1Vp-p Wejścia alarmowe: 2 Wyjścia alarmowe: 2

21 Obudowa zewnętrzna IP66, wyposażona w grzałkę i wentylator, temperatura pracy: C (w obudowie), napięcie zasilania: 24V AC, lub 12 DC SYSTEM ŁĄCZNOŚCI RADIOWEJ system punkt-wielopunkt (14Mbps) - AP1 AP11 Charakterystyka systemu: połączenie punkt-wielopunkt (stacja bazowa Access Point (AP) + stacje klienckie Subscriber Module (SM)), częstotliwość pracy (pasmo nielicencjonowane) : GHz, szerokość kanału: do 20 MHz, moc E.I.R.P.: regulowana do 1 W, typowy zasięg LoS: 3,2 1W E.I.R.P., metoda dostępu: TDD, modulacja: wysokowartościowa 4-poziomowa FSK, Transfer w warstwie radiowej(na 1 AP): nie mniej niż 20 Mbit/s, Transfer użyteczny (zagregowany): nie mniej niż 14 Mbit/s (AP) i 7 Mbit/s (SM) Opóźnienie: nie więcej niż 7 ms, Stosunek sygnał/zakłócenia (C/I): <8dBm, Nominalna czułość odbiornika:-79db, Zysk zintegrowanej anteny: 7dB, Kąt promieniowania w płaszczyźnie poziomej (3dB): 60 0, Kąt promieniowania w płaszczyźnie pionowej (3dB): 60 0, stacje w wykonaniu zewnętrznym wyposażone w zintegrowane anteny, bezpieczeństwo: enkrypcja DES (opcjonalnie AES), wzajemna autoryzacja stacji odbiorczych, możliwość synchronizacji sygnałem GPS, możliwość utworzenia klastra z 6x AP (zasięg dookólny 6 x 60 0 ) zastosowaniu modułu zarządzania klastrem CMM (Cluster Management Module). zasilanie PoE, dedykowany system zarządzania (monitorowanie i analiza sieci, statystyki, zdarzenia, raportowanie alarmów), mechanizmy pozwalające na priorytetyzację ruchu w oparciu o 802.1p lub DiffServ, Mechanizm DFS (Dynamic Frequency Selection) dynamicznego wyboru częstotliwości, temperatura pracy: C do C, waga: 0,45 kg, wymiary max: wys: 29,9cm, szer: 8,6 cm, gł: 8,6 cm.

22 Radiolinia punkt punkt (14 Mbps) BH3 i BH4 Charakterystyka systemu: połączenie punkt-punkt (bridge), częstotliwość pracy (pasmo nielicencjonowane) : GHz, szerokość kanału: do 20 MHz, moc E.I.R.P.: regulowana do 1 W, typowy zasięg LoS: 1,6 1W E.I.R.P., metoda dostępu: TDD, modulacja: wysokowartościowa 4-poziomowa FSK, Transfer w warstwie radiowej: nie mniej niż 20 Mbit/s, Transfer użyteczny (zagregowany): nie mniej niż 14 Mbit/s, Opóźnienie: nie więcej niż 7 ms, Stosunek sygnał/zakłócenia (C/I): <8dBm, Nominalna czułość odbiornika:-79db, Zysk zintegrowanej anteny: 7dB, Kąt promieniowania w płaszczyźnie poziomej (3dB): 60 0, Kąt promieniowania w płaszczyźnie pionowej (3dB): 60 0, stacje w wykonaniu zewnętrznym wyposażone w zintegrowane anteny, bezpieczeństwo: enkrypcja DES (opcjonalnie AES), autoryzacja stacji odbiorczych, zasilanie PoE, dedykowany system zarządzania (monitorowanie i analiza sieci, statystyki, zdarzenia, raportowanie alarmów), mechanizmy pozwalające na priorytetyzację ruchu w oparciu o 802.1p lub DiffServ, Mechanizm DFS (Dynamic Frequency Selection) dynamicznego wyboru częstotliwości, temperatura pracy: C do C, waga: 0,45 kg, wymiary max: wys: 29,9cm, szer: 8,6 cm, gł: 8,6 cm.

23 5. ZESTAWIENIA URZĄDZEŃ Przytoczone poniżej typy poszczególnych urządzeń mają w niniejszym opracowaniu jedynie charakter orientacyjny i służą wskazaniu spójnej konfiguracji, odpowiedniego poziomu jakości sprzętu oraz minimalnych parametrów. Urządzenia wykorzystane do budowy systemu monitoringu powinny mieć parametry nie gorsze niż urządzenia wyspecyfikowane poniżej. W przypadku braku typów urządzeń w poniższych tabelach doboru sprzętu należy dokonać wg specyfikacji w pkt Parametry techniczne urządzeń. Zestawienie urządzeń w punkcie kamerowym PK1 Lp. Nazwa Typ Producent j.m. Ilość Uwagi kamera IP zintegrowana szybkoobrotowa dualna (kolor/cz.b.), 36x zoom optyczny Obudowa wandaloodporna do kamery szybkoobrotowej IP66 SNC-RX570P PSSNC 1231 HRX550EXT/ R 4 Adapter słupowy do uchwytu WM20G PM3 5 Uchwyt naścienny do kamery WM20G 6 Radiowa stacja kliencka SM (7Mbit/s) 5400SM Motorola szt. 1 7 SG00TS4016 A Motorola Szt. 1 8 Zasilacz PoE ACPSSW-09B Motorola szt. 1 9 Ochronnik przepięciowy RJ SSB Motorola szt Szafka IP 66, 30x20x17 cm z zamkiem szt Zasilacz 230VAC/24VAC, 100W TSZS Indel szt Materiały instalacyjne kpl. 1 równoważne

24 Zestawienie urządzeń w punkcie kamerowym PK2 Lp. Nazwa Typ Producent j.m. Ilość Uwagi kamera IP zintegrowana szybkoobrotowa dualna (kolor/cz.b.), 36x zoom optyczny Obudowa wandaloodporna do kamery szybkoobrotowej IP66 4 Uchwyt naścienny do kamery SNC-RX570P PSSNC 1231 HRX550EXT/ R WM20G 5 Radiowa stacja kliencka SM (7Mbit/s) 5400SM Motorola szt. 1 6 SG00TS4016 A Motorola Szt. 1 7 Zasilacz PoE ACPSSW-09B Motorola szt. 1 8 Ochronnik przepięciowy RJ SSB Motorola szt. 1 9 Szafka IP 66, 30x20x17 cm z zamkiem szt Zasilacz 230VAC/24VAC, 100W TSZS Indel szt Materiały instalacyjne kpl. 1 równoważne Zestawienie urządzeń w punkcie kamerowym PK3 Lp. Nazwa Typ Producent j.m. Ilość Uwagi kamera IP zintegrowana szybkoobrotowa dualna (kolor/cz.b.), 36x zoom optyczny Obudowa wandaloodporna do kamery szybkoobrotowej IP66 przedłużony wysięgnik do kamery (z uwagi na ścięty narożnik) - rura 5/4, min. 1 m pod kątem 45 0 do bocznej ściany SNC-RX570P PSSNC 1231 HRX550EXT/ R szt. 1 5 Radiowa stacja kliencka SM (7Mbit/s) 5400SM Motorola szt. 1 6 SG00TS4016 A Motorola Szt. 1 7 Zasilacz PoE ACPSSW-09B Motorola szt. 1 8 Ochronnik przepięciowy RJ SSB Motorola szt. 1 9 Szafka IP 66, 30x20x17 cm z zamkiem szt Zasilacz 230VAC/24VAC, 100W TSZS Indel szt Materiały instalacyjne kpl. 1 Konstrukcja własna wg opisu równoważne

25 Zestawienie urządzeń w punkcie kamerowym PK5 Lp. Nazwa Typ Producent j.m. Ilość Uwagi 1 kamera IP zintegrowana szybkoobrotowa dualna (kolor/cz.b.), 36x zoom optyczny SNC-RX570P 2 3 Obudowa wandaloodporna do kamery szybkoobrotowej IP66 PSSNC 1231 HRX550EXT/ R 4 Adapter słupowy do uchwytu WM20G PM3 5 Uchwyt naścienny do kamery WM20G 6 Radiowa stacja kliencka SM (7Mbit/s) 5400SM Motorola szt. 1 7 SG00TS4016 A Motorola Szt. 1 8 Zasilacz PoE ACPSSW-09B Motorola szt. 1 9 Ochronnik przepięciowy RJ SSB Motorola szt Szafka IP 66, 30x20x17 cm z zamkiem szt Zasilacz 230VAC/24VAC, 100W TSZS Indel szt Materiały instalacyjne kpl. 1 równoważne Zestawienie urządzeń w punkcie kamerowym PK6 Lp. Nazwa Typ Producent j.m. Ilość Uwagi kamera IP zintegrowana szybkoobrotowa dualna (kolor/cz.b.), 36x zoom optyczny Obudowa wandaloodporna do kamery szybkoobrotowej IP66 SNC-RX570P PSSNC 1231 HRX550EXT/ R 4 Adapter słupowy do uchwytu WM20G PM3 5 Uchwyt naścienny do kamery WM20G 6 Radiowa stacja kliencka SM (7Mbit/s) 5400SM Motorola szt. 1 7 SG00TS4016 A Motorola Szt. 1 8 Zasilacz PoE ACPSSW-09B Motorola szt. 1 9 Ochronnik przepięciowy RJ SSB Motorola szt Szafka IP 66, 30x20x17 cm z zamkiem szt Zasilacz 230VAC/24VAC, 100W TSZS Indel szt Materiały instalacyjne kpl. 1 równoważne

26 Zestawienie urządzeń w punkcie kamerowym PK9 Lp. Nazwa Typ Producent j.m. Ilość Uwagi kamera IP zintegrowana szybkoobrotowa dualna (kolor/cz.b.), 36x zoom optyczny Obudowa wandaloodporna do kamery szybkoobrotowej IP66 SNC-RX570P PSSNC 1231 HRX550EXT/ R 4 Adapter słupowy do uchwytu WM20G PM3 5 Uchwyt naścienny do kamery WM20G 6 Radiowa stacja kliencka SM (7Mbit/s) 5400SM Motorola szt. 1 7 SG00TS4016 A Motorola Szt. 1 8 Zasilacz PoE ACPSSW-09B Motorola szt. 1 9 Ochronnik przepięciowy RJ SSB Motorola szt Zasilacz 230VAC/24VAC, 100W TSZS Indel szt Materiały instalacyjne kpl. 1 równoważne Zestawienie urządzeń w punkcie kamerowym PK11 Lp. Nazwa Typ Producent j.m. Ilość Uwagi kamera IP zintegrowana szybkoobrotowa dualna (kolor/cz.b.), 36x zoom optyczny Obudowa wandaloodporna do kamery szybkoobrotowej IP66 SNC-RX570P PSSNC 1231 HRX550EXT/R 4 Adapter słupowy do uchwytu WM20G PM3 5 Uchwyt naścienny do kamery WM20G 6 Radiowa stacja kliencka SM (7Mbit/s) 5400SM Motorola szt. 1 7 SG00TS4016 A Motorola Szt. 1 8 Zasilacz PoE ACPSSW-09B Motorola szt. 1 9 Ochronnik przepięciowy RJ SSB Motorola szt Szafka IP 66, 30x20x17 cm z zamkiem szt Zasilacz 230VAC/24VAC, 100W TSZS Indel szt Materiały instalacyjne kpl. 1 równoważne

27 Zestawienie urządzeń w punkcie kamerowym PK13 Lp. Nazwa Typ Producent j.m. Ilość Uwagi 1 kamera IP zintegrowana szybkoobrotowa dualna (kolor/cz.b.), 36x zoom optyczny SNC-RX570P Obudowa wandaloodporna do kamery szybkoobrotowej IP66 Adapter narożnikowy do uchwytu WM20G 5 Uchwyt naścienny do kamery 6 Radiowa stacja kliencka z zasilaczem PoE kompatybilna z istniejącą stacją bazową Proxim Tsunami PSSNC 1231 HRX550EXT/ R CA2 WM20G TSU-MP11A- RSU12R Proxim szt. 1 7 Szafka IP 66, 30x20x17 cm z zamkiem szt. 1 8 Zasilacz 230VAC/24VAC, 100W TSZS Indel szt. 1 9 Materiały instalacyjne kpl. 1 Zestawienie urządzeń w punkcie kamerowym PK14 Lp. Nazwa Typ Producent j.m. Ilość Uwagi kamera IP zintegrowana szybkoobrotowa dualna (kolor/cz.b.), 36x zoom optyczny Obudowa wandaloodporna do kamery szybkoobrotowej IP66 4 Uchwyt naścienny do kamery SNC-RX570P PSSNC 1231 HRX550EXT/ R WM20G 5 Radiowa stacja kliencka SM (7Mbit/s) 5400SM Motorola szt. 1 6 SG00TS4016 A Motorola Szt. 1 7 Zasilacz PoE ACPSSW-09B Motorola szt. 1 8 Ochronnik przepięciowy RJ SSB Motorola szt. 1 9 Szafka IP 66, 30x20x17 cm z zamkiem szt Zasilacz 230VAC/24VAC, 100W TSZS Indel szt Materiały instalacyjne kpl. 1 równoważne

28 Zestawienie urządzeń w punkcie kamerowym PK15 Lp. Nazwa Typ Producent j.m. Ilość Uwagi kamera IP zintegrowana szybkoobrotowa dualna (kolor/cz.b.), 36x zoom optyczny Obudowa wandaloodporna do kamery szybkoobrotowej IP66 Adapter narożnikowy do uchwytu WM20G 5 Uchwyt naścienny do kamery SNC-RX570P PSSNC 1231 HRX550EXT/ R CA2 WM20G 6 Radiowa stacja kliencka SM (7Mbit/s) 5400SM Motorola szt. 1 7 SG00TS4016 A Motorola Szt. 1 8 Zasilacz PoE ACPSSW-09B Motorola szt. 1 9 Ochronnik przepięciowy RJ SSB Motorola szt Szafka licznikowa natynkowa RU1-P-10 Karwasz szt Licznik 1 - fazowy A52 5/20 szt Zasilacz 230VAC/24VAC, 100W TSZS Indel szt Materiały instalacyjne kpl. 1 równoważne Zestawienie urządzeń w punkcie retransmisyjnym PR1 Lp. Nazwa Typ Producent j.m. Ilość Uwagi 1 2 Stacja bazowa moduł dostępowy (Access Point) systemu punkt-wielopunkt (14 Mbit/s) 5450AP (PMP200) SG00TS4015 A Motorola szt. 1 Motorola Szt. 1 3 Zasilacz PoE ACPSSW-09B Motorola szt. 1 4 Ochronnik przepięciowy RJ SSB Motorola szt. 1 5 Materiały instalacyjne kpl. 1

29 Zestawienie urządzeń w punkcie retransmisyjnym PR2 Lp. Nazwa Typ Producent j.m. Ilość Uwagi 1 2 Stacja bazowa moduł dostępowy (Access Point) systemu punkt-wielopunkt (14 Mbit/s) 5450AP (PMP200) SG00TS4015 A Motorola szt. 1 Motorola Szt. 1 3 Zasilacz PoE ACPSSW-09B Motorola szt. 1 4 Ochronnik przepięciowy RJ SSB Motorola szt. 1 Zestawienie urządzeń w punkcie retransmisyjnym PR3 Lp. Nazwa Typ Producent j.m. Ilość Uwagi 3 4 Stacja bazowa moduł dostępowy (Access Point) systemu punkt-wielopunkt (14 Mbit/s) 5450AP (PMP200) SG00TS4015 A Motorola szt. 1 Motorola Szt. 1 5 Zasilacz PoE ACPSSW-09B Motorola szt. 1 6 Ochronnik przepięciowy RJ SSB Motorola szt. 1 9 Materiały instalacyjne kpl. 1 Zestawienie urządzeń w punkcie retransmisyjnym PR4 Lp. Nazwa Typ Producent j.m. Ilość Uwagi 1 2 Stacja bazowa moduł dostępowy (Access Point) systemu punkt-wielopunkt (14 Mbit/s) 5450AP (PMP200) SG00TS4015 A Motorola szt. 1 Motorola Szt. 1 3 Zasilacz PoE ACPSSW-09B Motorola szt. 1 4 Ochronnik przepięciowy RJ SSB Motorola szt. 1 5 Materiały instalacyjne kpl. 1

30 Zestawienie urządzeń w punkcie retransmisyjnym PR5 Lp. Nazwa Typ Producent j.m. Ilość Uwagi 1 Moduł radiolinii punkt-punkt (14Mbit/s) Stacja bazowa moduł dostępowy (Access Point) systemu punkt-wielopunkt (14 Mbit/s) 5400BH20 (PTP 100 full) SG00TS4019 A 5450AP (PMP200) SG00TS4015 A Motorola szt. 1 Motorola Szt. 1 Motorola szt. 2 Motorola Szt. 2 5 Zasilacz PoE ACPSSW-09B Motorola szt. 3 6 Ochronnik przepięciowy RJ SSB Motorola szt. 3 7 Switch przemysłowy 5x 10/100 T(x) na szynę TS-35 EDS-205 Moxa szt. 1 8 Zasilacz do switcha na szynę T-35 DR-4524 Moxa szt. 1 9 Materiały instalacyjne kpl. 1

31 6. UWAGI KOŃCOWE 6.1. ZALECENIA DLA WYKONAWCY SYSTEMU Zachować szczególną ostrożność ze względu na prowadzenie prac na wysokościach. Przed przystąpieniem do prac należy szczegółowo zapoznać się z usytuowaniem istniejących urządzeń oraz zaleceniami do uzgodnień. Całość prac prowadzić pod nadzorem Zamawiającego. Po zakończeniu prac teren doprowadzić do pierwotnego stanu. Wszystkie prace należy wykonać zgodnie z obowiązującymi normami i przepisami oraz zasadami BHP. W trakcie prac należy uwzględnić aktualnie obowiązujące normy i przepisy: Prawo budowlane wraz z obowiązującymi rozporządzeniami i zarządzeniami, Rozporządzenia Ministra Pracy i Polityki Socjalnej z dn. 1 grudnia 1998 r. w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe; Przepisy BHP dotyczące robót budowlanych, Norma na systemy dozorowe CCTV - PN-EN , Wymagania techniczne dotyczące instalacji energetycznych i teletechnicznych: - Ochrony przeciwporażeniowej i przeciwpożarowej PN-IEC ,43,482, PN- 86/E-05003, - Zastosowanego sprzętu i sposobów kablowania PN-IEC ,53,537, - Pomiarów powykonawczych PN-IEC ROZPORZĄDZENIE Ministra Transportu z dnia 3 lipca 2007 r. w sprawie urządzeń radiowych nadawczych lub nadawczo-odbiorczych, które mogą być używane bez pozwolenia radiowego- Dz. U. nr 138 poz. 972.

32 6.2. ZALECENIA DOTYCZĄCE KONSERWACJI SYSTEMU Dla zapewnienia prawidłowej i bezawaryjnej pracy urządzeń systemu jego obsługa powinna okresowo przeprowadzać sprawdzeń i konserwacji, i tak: codziennie sprawdzenie sprawdzenie prawidłowości wyświetlania rejestracji obrazów ze wszystkich kamer, test polegający na sprawdzeniu dostępnych dla użytkownika funkcji, regulacja jaskrawości i kontrastu monitorów, sprawdzenie wskazań rejestratora (czas, data). kwartalnie sprawdzenie: połączeń, gniazd i wtyków, napięć zasilających i bezpieczników, stanu monitorów, jakości nagrywania i odtwarzania obrazów, stanu mocowań kamer i ich połączeń elektrycznych, poziomu sygnałów transmisji radiowej, stanu instalacji uziemiającej.

33 7. SPIS RYSUNKÓW Rys. nr 1 Mapa Inowrocławia z naniesionymi punktami kamerowymi uruchomionymi w II etapie Rys. nr 2 Schemat ideowy szkieletu projektowanej sieci radiowej Rys. nr 3 Schemat ideowy punktu retransmisyjnego PR1 Rys. nr 4 Schemat ideowy punktu retransmisyjnego PR2 i PR6 Rys. nr 5 Schemat ideowy punktu retransmisyjnego PR3 Rys. nr 6 Schemat ideowy punktu retransmisyjnego PR4 Rys. nr 7 Schemat ideowy punktu retransmisyjnego PR5 Rys. nr 8 Rys. nr 9 Rys. nr 10 Rys. nr 11 Rys. nr 12 Rys. nr Rys. nr Rys. nr Rys. nr Rys. nr Rys. nr Punkt retransmisyjny PR1 schemat prowadzenia instalacji i rozmieszczenia urządzeń Punkt retransmisyjny PR2 schemat prowadzenia instalacji i rozmieszczenia urządzeń Punkt retransmisyjny PR3 schemat prowadzenia instalacji i rozmieszczenia urządzeń Punkt retransmisyjny PR4 schemat prowadzenia instalacji i rozmieszczenia urządzeń Punkt retransmisyjny PR5 schemat prowadzenia instalacji i rozmieszczenia urządzeń 13 Kamera 1 - schemat prowadzenia instalacji i rozmieszczenia urządzeń 14 Kamera 2 - schemat prowadzenia instalacji i rozmieszczenia urządzeń 15 Kamera 3 - schemat prowadzenia instalacji i rozmieszczenia urządzeń 16 Kamera 5 - schemat prowadzenia instalacji i rozmieszczenia urządzeń 17, 18 19, 20 Rys. nr 21 Rys. nr 22 Rys. nr 23 Rys. nr 24 Rys. nr Rys. nr Rys. nr Rys. nr Rys. nr Rys. nr Rys. nr Rys. nr Rys. nr Rys. nr Kamera 6 - schemat prowadzenia instalacji i rozmieszczenia urządzeń Kamera 9 - schemat prowadzenia instalacji i rozmieszczenia urządzeń Kamera 11 - schemat prowadzenia instalacji i rozmieszczenia urządzeń Kamera 13 - schemat prowadzenia instalacji i rozmieszczenia urządzeń Kamera 14 - schemat prowadzenia instalacji i rozmieszczenia urządzeń Kamera 15 - schemat prowadzenia instalacji i rozmieszczenia urządzeń 25 Schemat ideowy - kamera PK1 26 Schemat ideowy - kamera PK2 27 Schemat ideowy - kamera PK3 28 Schemat ideowy - kamera PK5 29 Schemat ideowy - kamera PK6 30 Schemat ideowy - kamera PK9 31 Schemat ideowy - kamera PK11 32 Schemat ideowy - kamera PK13 33 Schemat ideowy - kamera PK14 34 Schemat ideowy - kamera PK15
