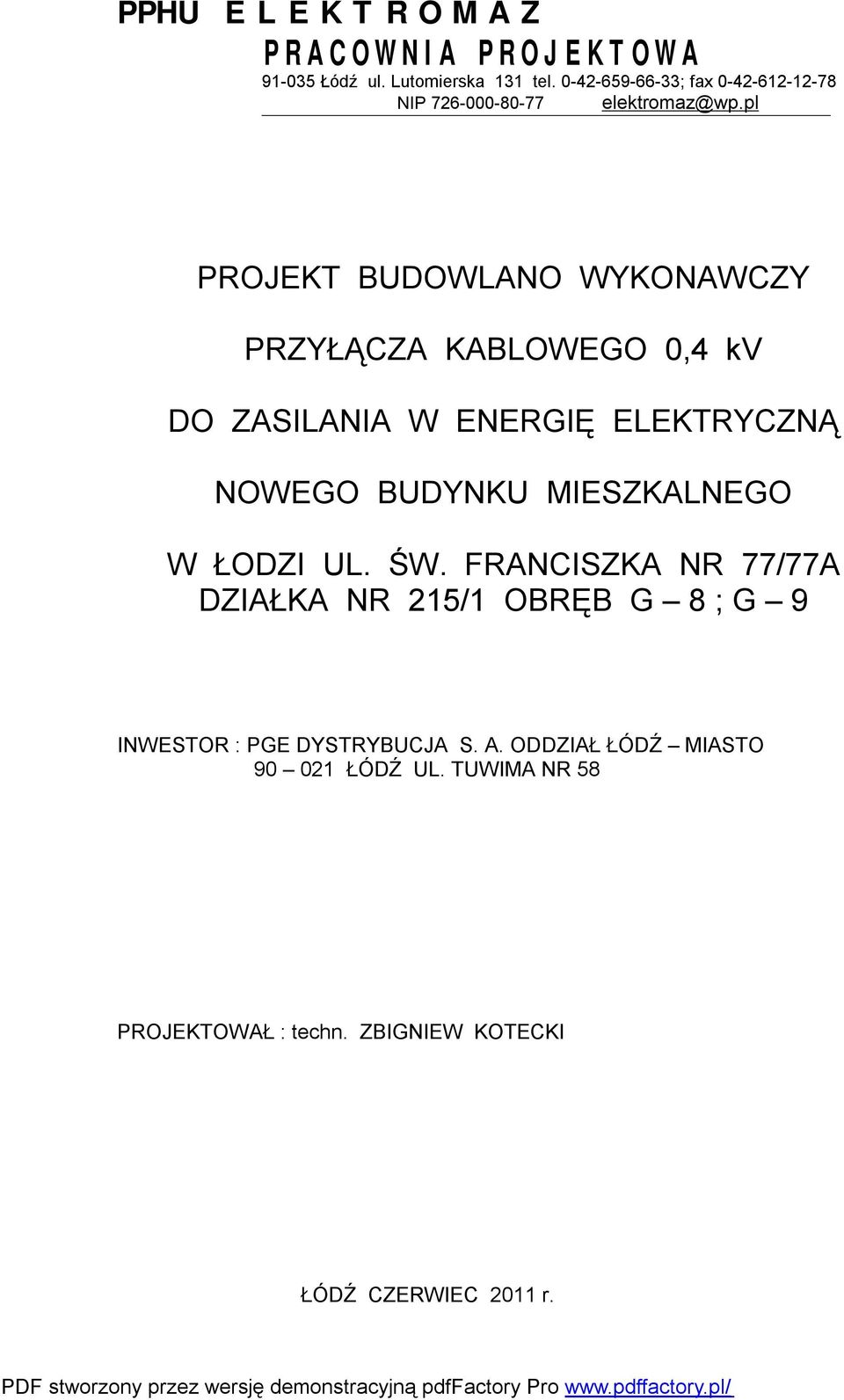

1 PPHU ELEKTROMAZ PRACOWNIA PROJEKTOWA Łódź ul. Lutomierska 131 tel ; fax NIP PROJEKT BUDOWLANO WYKONAWCZY PRZYŁĄCZA KABLOWEGO 0,4 kv DO ZASILANIA W ENERGIĘ ELEKTRYCZNĄ NOWEGO BUDYNKU MIESZKALNEGO W ŁODZI UL. ŚW. FRANCISZKA NR 77/77A DZIAŁKA NR 215/1 OBRĘB G 8 ; G 9 INWESTOR : PGE DYSTRYBUCJA S. A. ODDZIAŁ ŁÓDŹ MIASTO ŁÓDŹ UL. TUWIMA NR 58 PROJEKTOWAŁ : techn. ZBIGNIEW KOTECKI ŁÓDŹ CZERWIEC 2011 r.

pl PROJEKT BUDOWLANO WYKONAWCZY PRZYŁĄCZA KABLOWEGO 0,4 kv DO ZASILANIA W ENERGIĘ ELEKTRYCZNĄ NOWEGO BUDYNKU

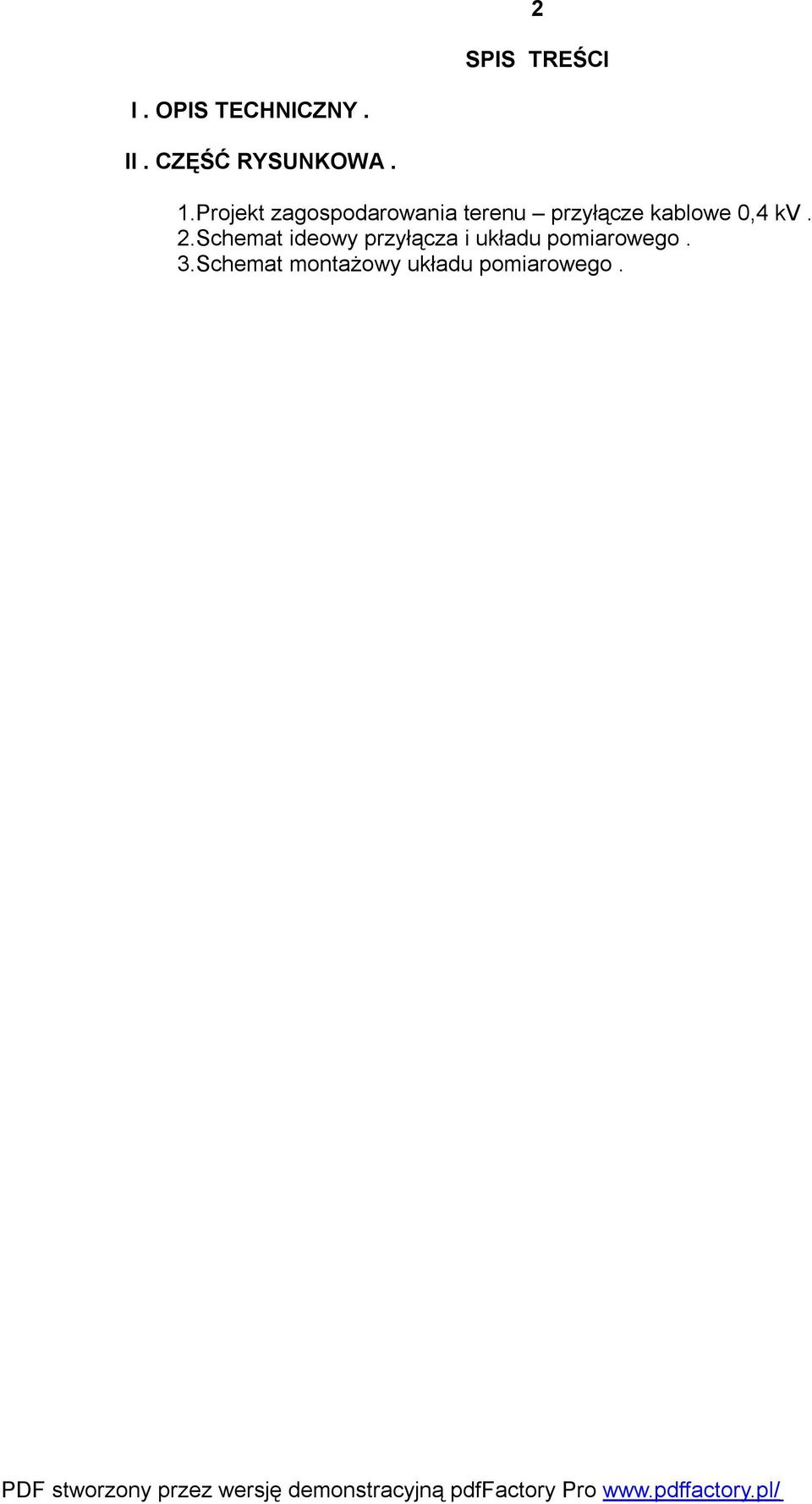

2 2 SPIS TREŚCI I. OPIS TECHNICZNY. II. CZĘŚĆ RYSUNKOWA. 1.Projekt zagospodarowania terenu przyłącze kablowe 0,4 kv. 2.Schemat ideowy przyłącza i układu pomiarowego. 3.Schemat montażowy układu pomiarowego.

3 3 OPIS DO PROJEKTU BUDOWLANO WYKONAWCZEGO PRZYŁĄCZA KABLOWEGO 0,4 kv DO ZASILANIA W ENERGIĘ ELEKTRYCZNĄ NOWEGO BUDYNKU MIESZKALNEGO W ŁODZI UL. ŚW. FRANCISZKA NR 77/77A DZIAŁKA NR 215/1 OBRĘB G 8 ; G 9 1.PODSTAWA OPRACOWANIA. Podstawą opracowania projektu jest zlecenie inwestora, którym jest PGE Dystrybucja S. A. Oddział Łódź Miasto mający siedzibę w Łodzi na ul. Tuwima nr ZAKRES OPRACOWANIA. Projekt niniejszy obejmuje budowę przyłącza kablowego 0,4 kv do zasilania nowego budynku mieszkalnego i zakładu produkcyjnego w Łodzi na ulicy Św. Franciszka nr 77/77 A na działce nr 215/1. Nowy dom mieszkalny i zakład produkcyjny zasilany będzie z projektowanego na ulicy Basenowej na działce nr 215/1 złącza kablowego. Złącze to wyposażone będzie w skrzynkę pomiarową. Projektowane złącze kablowe podłączone będzie do istniejącego (przebudowanego) złącza, które znajduje się na ulicy Sw. Franciszka nr 76. Z projektowanego na ulicy Basenowej złącza kablowego należy wyprowadzić kabel na istniejący słup linii napowietrznej 0,4 kv znajdujący się na ulicy Basenowej. Przyłącze kablowe i zestaw złączowo pomiarowe wykonywane są zgodnie z warunkami i umową przyłączeniową wydanymi przez PGE Dystrybucja S. A. Oddział Łódź Miasto. 3.MATERIAŁY WYJŚCIOWE. Projekt wykonano w oparciu o następujące materiały : - Warunki przyłączenia TG OP/KB/ z dnia r. - Umowa przyłączeniowa nr z dnia r. - Aktualny podkład geodezyjny do projektowania w skali 1 : Uzgodnienie z PGE Dystrybucja S. A. Oddział Łódź Miasto. - Uzgodnienie z ZUDP. - Uzgodnienie z właścicielami terenu. - Obowiązujące normy i przepisy. 4.PRZYŁĄCZE KABLOWE 0,4 kv. Zgodnie z warunkami przyłączenia wydanymi przez PGE Dystrybucja S. A. zaprojektowano przyłącze kablowe 0,4 kv do zasilania nowego domu mieszkalnego oraz zakładu produkcyjnego przewidzianego w Łodzi na ulicy Św. Franciszka nr 77/77 A na działce nr 215/1. Przyłącze kablowe 0,4 kv ułożone będzie między istniejącym słupem linią napowietrznej 0,4 kv w Łodzi na ulicy Basenowej i projektowanym złączem kablowym ZK. Projektowane złącze kablowe ZK usytuowane zostało od strony ulicy Basenowej na działce budowlanej nr 215/1 należącej do inwestora budynku mieszkalnego i zakładu produkcyjnego. Zgodnie z warunkami przyłączenia ze słupa linii napowietrznej 0,4 kv stojącego po tej samej stronie ulicy Basenowej przewidziano ułożenie kabla YAKY 4 x 120 mm 2 1 kv do projektowanego złącza kablowego. Zaprojektowano montaż złącza kablowego typu ZK3 wykonanego z tworzywa termoutwardzalnego zamontowanego na prefabrykowanym fundamencie. Nad złączem należy umieścić skrzynkę pomiarową. Skrzynka pomiarowa musi być w gabarycie, który umożliwi zainstalowanie w osobnych wnękach, układu pomiarowego bezpośredniego, energii czynnej dla budynku mieszkalnego oraz energii czynnej i biernej dla zakładu produkcyjnego.

Oddział Łódź Miasto mający siedzibę w Łodzi na ul. Tuwima nr 58. 2.ZAKRES OPRACOWANIA.

4 4 Pomiar dla budynku mieszkalnego musi mieć w osobnej wnęce zabezpieczenie przedlicznikowe oraz zabezpieczenie zalicznikowe umieszczone w obudowie przystosowanej do plombowania. Układ pomiarowy dla zakładu produkcyjnego musi mieć zabezpieczenie przedlicznikowe. Z projektowanego złącza kablowego ZK ułożyć kabel YAKY 4 x 120 mm 2 1 kv na drugą stronę ulicy do posesji Św. Franciszka nr 76. Projektowany kabel wprowadzić do przebudowanego złącza kablowego ZK. Na granicy posesji należy wybudować złącze kablowe wielopolowe typu ZK które zastąpi istniejące złącze kablowe. Do tego złącza kablowego wprowadzić dwa istniejące kable, które wprowadzone są obecnie do istniejącego na tej posesji złącza. Jeden z istniejących kabli należy wykorzystać do zasilania budynku z projektowanego złącza wielopolowego. Schemat i widok projektowanego złącza wielopolowego i złącza kablowo pomiarowego pokazano na rysunku nr 2. Kabel na słupie osłonić rurą AROT SV 110 o długości 3 m. Na słupie linii napowietrznej 0,4 kv należy zainstalować odgromniki zaworowe typu GXo 0,66/5. Odgromniki należy przyłączyć do projektowanego uziomu. Uziom odgromników zgodnie z PBUE musi mieć rezystancję nie większą niż 10 Ω. Projektowany kabel układać w rowie kablowym na głębokości na głębokości 80 cm. Kabel układać na 10 cm podsypce z piasku. Wraz kablem w rowie należy układać taśmę stalową ocynkowaną 25 x 4 mm, która zostanie wykorzystana jako uziom szyny PEN w złączu kablowym. Uziom musi mieć maksymalnie 30 Ω. Skrzyżowania kabla z istniejącym uzbrojeniem należy osłaniać rurą AROT DVK 110. Przejście kabla pod ulica Św. Franciszka wykonać metodą przecisku. Kabel ułożony w ziemi musi być na całej długości oznaczony na trwałe oznacznikami. Oznaczniki zakładać na kabel na załomach i przy skrzyżowaniach z innym uzbrojeniem a także przy wprowadzaniu kabla do rur. Na oznacznikach należy umieścić trwałe napisy zawierające : a) symbol i numer ewidencyjny kabla. b) oznaczenie kabla wg normy. c) znak właściciela kabla. d) rok ułożenia. W ten sposób ułożone kabel zasypać warstwą piasku o grubości co najmniej 25 cm a następnie przykryć folią z pcw koloru niebieskiego, szerokości 20 cm i grubości minimum 0,5 mm. Po przykryciu kabla folią rów należy zasypać warstwowo z ubijaniem. Rozebraną w trakcie robót nawierzchnię przywrócić do stanu pierwotnego. Trasę układanego kabla oraz miejsce ustawienia złącza kablowego musi zinwentaryzować powykonawczo uprawniony geodeta. 5.INSTALACJA DODATKOWEJ OCHRONY OD PORAŻEŃ. Zgodnie z normą PN-IEC zastosowano system dodatkowej ochrony od porażeń szybkie wyłączenie zasilania, które realizowane jest w sieci elektroenergetyczna za pomocą bezpieczników topikowych. Sieć elektroenergetyczna PGE Dystrybucja S. A. Oddział Łódź Miasto pracuje w układzie TN C. Aby ochrona od porażeń była skuteczna zaprojektowano wykonanie uziomu w sąsiedztwie projektowanych złącza ZK. Uziom wykonać układając taśmę stalową ocynkowaną 25 x 4 mm w rowie wraz z kablem. Uziom ten musi być w złączu podłączony do szyny PEN. Rezystancja tego uziomu musi mieć zgodnie z PBUE maksymalnie 30 Ω. Rezystancję należy zmierzyć po wykonaniu uziomu. W przypadku rezystancji większej od 30 Ω należy wykonać dodatkowe uziomu pionowe. Protokół pomiaru rezystancji wykonanego uziomu musi być załączony do protokołu odbioru przyłącza. 6.ZASILANIE KABLOWE 0,4 kv BUDYNKU (ZALICZNIKOWY WLZ). Zalicznikowe WLZ y do zakładu produkcyjnego i budynku mieszkalnego wykonuje odbiorca.

Franciszka nr 76. Projektowany kabel wprowadzić do przebudowanego złącza kablowego ZK. Na granicy posesji należy wybudować złącze kablowe wielopolowe typu ZK które zastąpi istniejące złącze kablowe.

5 5 7.UWAGI KOŃCOWE. Wszystkie roboty prowadzić zgodnie z aktualnie obowiązującymi normami oraz przepisami BHP. Trasę przyłącza kablowego wytyczyć musi uprawniony geodeta. Po ułożeniu przyłącza kablowego jeszcze przed zasypaniem należy dokonać odbioru w obecności przedstawiciela PGE Dystrybucja S. A. Oddział Łódź Miasto Rejon Południe. Ponadto także przed zasypaniem geodeta winien wykonać inwentaryzację, która musi być naniesiona na mapie geodezyjnej. Po wybudowaniu nowego przyłącza kablowego 0,4 kv do zasilania posesji w Łodzi na ulicy Św. Franciszka nr 77/77 A należy odłączyć i zdemontować istniejące przyłącze napowietrzne do tej posesji.

Po ułożeniu przyłącza kablowego jeszcze przed zasypaniem należy dokonać odbioru w obecności przedstawiciela PGE Dystrybucja S. A.

6 6 WYKAZ WSPÓŁRZĘDNYCH DLA PRZYŁĄCZA KABLOWEGO 0,4KV W ŁODZI UL. ŚW. FRANCISZKA 77/77 A X Y E E E E E E E E E E E Łódź czerwiec 2011 r. Opracował

5733517.13 6598422.39 E6. 5733515.26 6598421.02 E7. 5733502.51 6598420.66 E8. 5733502.54 6598419.56 E9.

7 7 ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW LP WYSZCZEGÓLNIENIE JEDN. ILOŚĆ UWAGI 1 Kabel YAKY 4 x 120mm 2 1 kv m 43 2 Złącze kablowe ZK3 z tworzywa wg rys. 2 kpl 1 np. INCOBEX 2 Złącze kablowe ZK z tworzywa wielopolowe wg kpl 1 np. INCOBEX rys. 2 3 Skrzynka pomiarowa SP z tworzywa wg rys. 2 kpl 1 np. INCOBEX 4 Bednarka stalowa ocynkowana 25x4mm m 33 5 Folia pcw szerokości 25 cm koloru niebieskiego m 30 6 Rura ochronna AROT SV 110 m 12 7 Rura ochronna AROT DVK 110 m 23 8 Odgromniki zaworowe typu GXo 0,66/5 kpl 1 3 szt Łódź czerwiec 2011 r. Opracował

INCOBEX 2 Złącze kablowe ZK z tworzywa wielopolowe wg kpl 1 np. INCOBEX rys. 2 3 Skrzynka pomiarowa SP z tworzywa wg rys. 2 kpl 1 np.
