1 PROSZCZEK Marek Dąbrowa Górnicza ul. Bukowa 43 NIP ; Regon: Tel. (0-32) ; kom marek_pr@o2.pl PROJEKT BUDOWLANO WYKONAWCZY NR 1/11/09 Nr umowy: Nr/110U/MOPS/2009 Zamawiający: Temat: Adres: MIEJSKI OŚRODEK POMOCY SPOŁECZNEJ Dąbrowa Górnicza ul. Skibińskiego 1 Remont (przebudowa ) instalacji elektrycznych w budynku Środowiskowego Domu Samopomocy w Dąbrowie Górniczej przy ul. Morcinka 15 Dąbrowa Górnicza, ul. Morcinka Oświadczam, że opracowanie projektowe Remont (przebudowa ) instalacji elektrycznych w budynku Środowiskowego Domu Samopomocy w Dąbrowie Górniczej przy ul. Morcinka 15 zostało wykonane zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Projektował: inż. Marek Proszczek upr. bud. 432/85 Dąbrowa Górnicza, listopad \

Skibińskiego 1 Remont (przebudowa ) instalacji elektrycznych w budynku Środowiskowego Domu Samopomocy w Dąbrowie Górniczej przy ul. Morcinka 15 Dąbrowa Górnicza, ul.

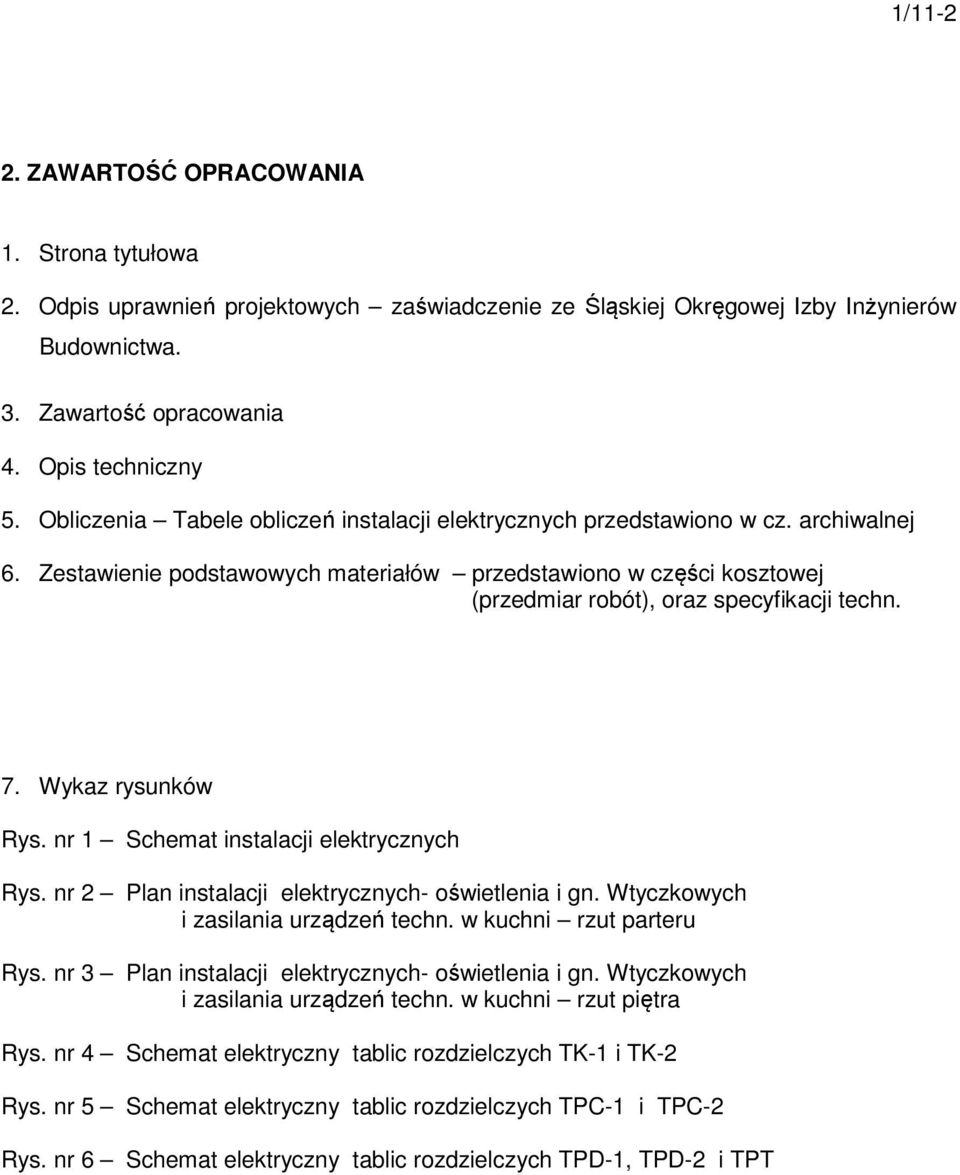

2 1/ ZAWARTOŚĆ OPRACOWANIA 1. Strona tytułowa 2. Odpis uprawnień projektowych zaświadczenie ze Śląskiej Okręgowej Izby Inżynierów Budownictwa. 3. Zawartość opracowania 4. Opis techniczny 5. Obliczenia Tabele obliczeń instalacji elektrycznych przedstawiono w cz. archiwalnej 6. Zestawienie podstawowych materiałów przedstawiono w części kosztowej (przedmiar robót), oraz specyfikacji techn. 7. Wykaz rysunków Rys. nr 1 Schemat instalacji elektrycznych Rys. nr 2 Plan instalacji elektrycznych- oświetlenia i gn. Wtyczkowych i zasilania urządzeń techn. w kuchni rzut parteru Rys. nr 3 Plan instalacji elektrycznych- oświetlenia i gn. Wtyczkowych i zasilania urządzeń techn. w kuchni rzut piętra Rys. nr 4 Schemat elektryczny tablic rozdzielczych TK-1 i TK-2 Rys. nr 5 Schemat elektryczny tablic rozdzielczych TPC-1 i TPC-2 Rys. nr 6 Schemat elektryczny tablic rozdzielczych TPD-1, TPD-2 i TPT

7. Wykaz rysunków Rys. nr 1 Schemat instalacji elektrycznych Rys. nr 2 Plan instalacji elektrycznych- oświetlenia i gn. Wtyczkowych i zasilania urządzeń techn. w kuchni rzut parteru Rys.

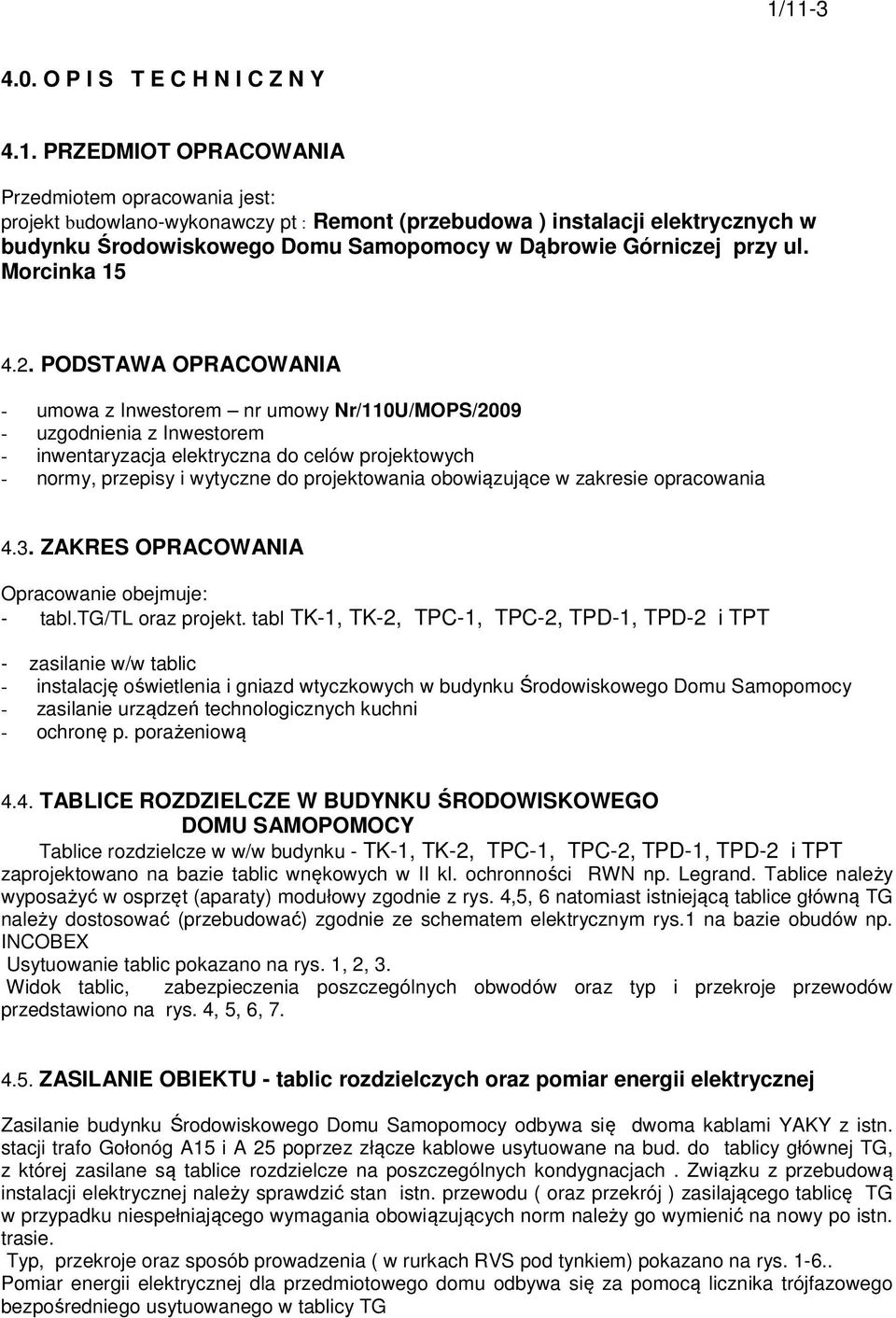

3 1/ O P I S T E C H N I C Z N Y 4.1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest: projekt budowlano-wykonawczy pt : Remont (przebudowa ) instalacji elektrycznych w budynku Środowiskowego Domu Samopomocy w Dąbrowie Górniczej przy ul. Morcinka PODSTAWA OPRACOWANIA - umowa z Inwestorem nr umowy Nr/110U/MOPS/ uzgodnienia z Inwestorem - inwentaryzacja elektryczna do celów projektowych - normy, przepisy i wytyczne do projektowania obowiązujące w zakresie opracowania 4.3. ZAKRES OPRACOWANIA Opracowanie obejmuje: - tabl.tg/tl oraz projekt. tabl TK-1, TK-2, TPC-1, TPC-2, TPD-1, TPD-2 i TPT - zasilanie w/w tablic - instalację oświetlenia i gniazd wtyczkowych w budynku Środowiskowego Domu Samopomocy - zasilanie urządzeń technologicznych kuchni - ochronę p. porażeniową 4.4. TABLICE ROZDZIELCZE W BUDYNKU ŚRODOWISKOWEGO DOMU SAMOPOMOCY Tablice rozdzielcze w w/w budynku - TK-1, TK-2, TPC-1, TPC-2, TPD-1, TPD-2 i TPT zaprojektowano na bazie tablic wnękowych w II kl. ochronności RWN np. Legrand. Tablice należy wyposażyć w osprzęt (aparaty) modułowy zgodnie z rys. 4,5, 6 natomiast istniejącą tablice główną TG należy dostosować (przebudować) zgodnie ze schematem elektrycznym rys.1 na bazie obudów np. INCOBEX Usytuowanie tablic pokazano na rys. 1, 2, 3. Widok tablic, zabezpieczenia poszczególnych obwodów oraz typ i przekroje przewodów przedstawiono na rys. 4, 5, 6, ZASILANIE OBIEKTU - tablic rozdzielczych oraz pomiar energii elektrycznej Zasilanie budynku Środowiskowego Domu Samopomocy odbywa się dwoma kablami YAKY z istn. stacji trafo Gołonóg A15 i A 25 poprzez złącze kablowe usytuowane na bud. do tablicy głównej TG, z której zasilane są tablice rozdzielcze na poszczególnych kondygnacjach. Związku z przebudową instalacji elektrycznej należy sprawdzić stan istn. przewodu ( oraz przekrój ) zasilającego tablicę TG w przypadku niespełniającego wymagania obowiązujących norm należy go wymienić na nowy po istn. trasie. Typ, przekroje oraz sposób prowadzenia ( w rurkach RVS pod tynkiem) pokazano na rys Pomiar energii elektrycznej dla przedmiotowego domu odbywa się za pomocą licznika trójfazowego bezpośredniego usytuowanego w tablicy TG

PODSTAWA OPRACOWANIA - umowa z Inwestorem nr umowy Nr/110U/MOPS/2009 - uzgodnienia z Inwestorem - inwentaryzacja elektryczna do celów projektowych - normy, przepisy i wytyczne do projektowania

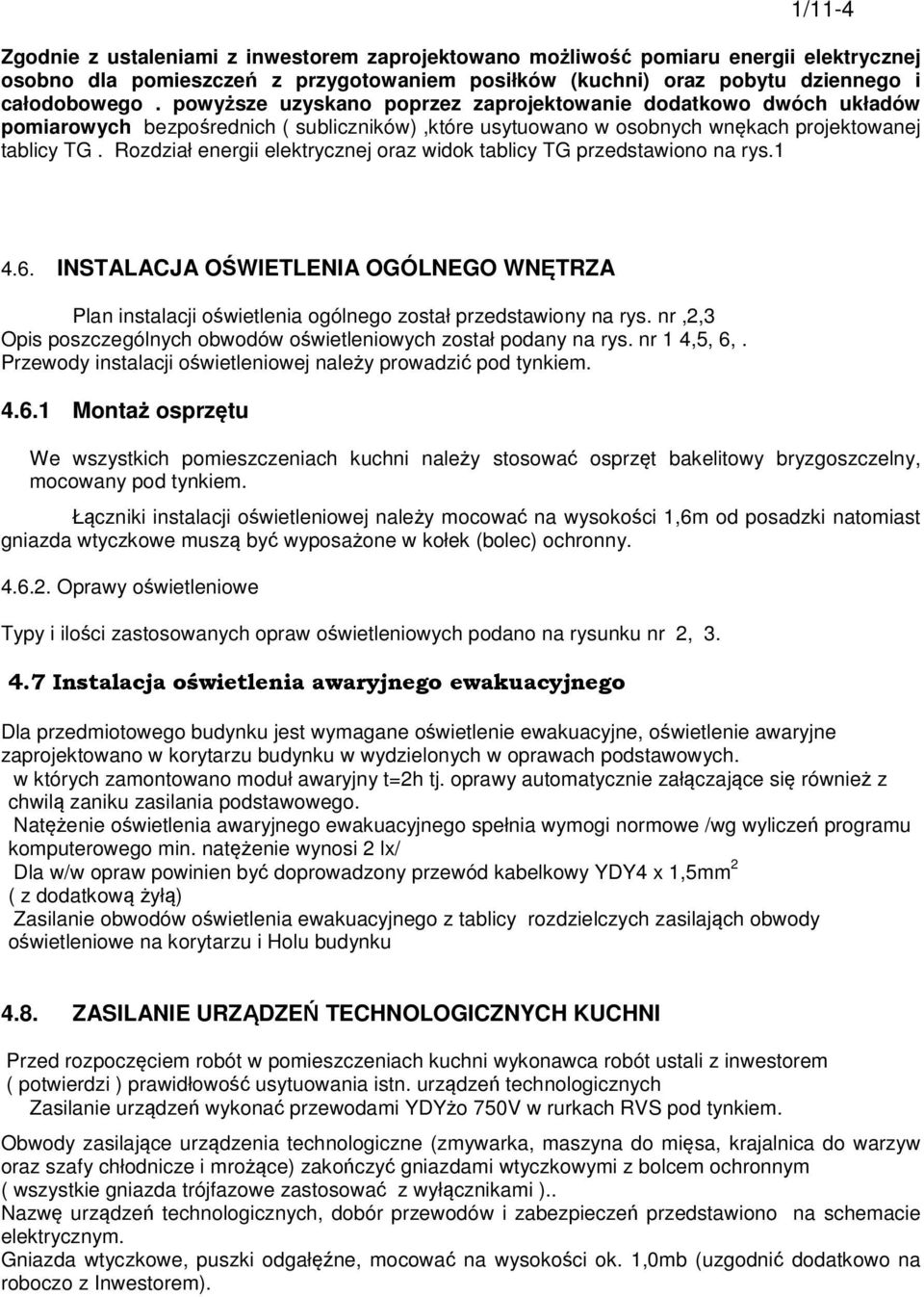

4 1/11-4 Zgodnie z ustaleniami z inwestorem zaprojektowano możliwość pomiaru energii elektrycznej osobno dla pomieszczeń z przygotowaniem posiłków (kuchni) oraz pobytu dziennego i całodobowego. powyższe uzyskano poprzez zaprojektowanie dodatkowo dwóch układów pomiarowych bezpośrednich ( subliczników),które usytuowano w osobnych wnękach projektowanej tablicy TG. Rozdział energii elektrycznej oraz widok tablicy TG przedstawiono na rys INSTALACJA OŚWIETLENIA OGÓLNEGO WNĘTRZA Plan instalacji oświetlenia ogólnego został przedstawiony na rys. nr,2,3 Opis poszczególnych obwodów oświetleniowych został podany na rys. nr 1 4,5, 6,. Przewody instalacji oświetleniowej należy prowadzić pod tynkiem Montaż osprzętu We wszystkich pomieszczeniach kuchni należy stosować osprzęt bakelitowy bryzgoszczelny, mocowany pod tynkiem. Łączniki instalacji oświetleniowej należy mocować na wysokości 1,6m od posadzki natomiast gniazda wtyczkowe muszą być wyposażone w kołek (bolec) ochronny Oprawy oświetleniowe Typy i ilości zastosowanych opraw oświetleniowych podano na rysunku nr 2, Instalacja oświetlenia awaryjnego ewakuacyjnego Dla przedmiotowego budynku jest wymagane oświetlenie ewakuacyjne, oświetlenie awaryjne zaprojektowano w korytarzu budynku w wydzielonych w oprawach podstawowych. w których zamontowano moduł awaryjny t=2h tj. oprawy automatycznie załączające się również z chwilą zaniku zasilania podstawowego. Natężenie oświetlenia awaryjnego ewakuacyjnego spełnia wymogi normowe /wg wyliczeń programu komputerowego min. natężenie wynosi 2 lx/ Dla w/w opraw powinien być doprowadzony przewód kabelkowy YDY4 x 1,5mm 2 ( z dodatkową żyłą) Zasilanie obwodów oświetlenia ewakuacyjnego z tablicy rozdzielczych zasilająch obwody oświetleniowe na korytarzu i Holu budynku 4.8. ZASILANIE URZĄDZEŃ TECHNOLOGICZNYCH KUCHNI Przed rozpoczęciem robót w pomieszczeniach kuchni wykonawca robót ustali z inwestorem ( potwierdzi ) prawidłowość usytuowania istn. urządzeń technologicznych Zasilanie urządzeń wykonać przewodami YDYżo 750V w rurkach RVS pod tynkiem. Obwody zasilające urządzenia technologiczne (zmywarka, maszyna do mięsa, krajalnica do warzyw oraz szafy chłodnicze i mrożące) zakończyć gniazdami wtyczkowymi z bolcem ochronnym ( wszystkie gniazda trójfazowe zastosować z wyłącznikami ).. Nazwę urządzeń technologicznych, dobór przewodów i zabezpieczeń przedstawiono na schemacie elektrycznym. Gniazda wtyczkowe, puszki odgałęźne, mocować na wysokości ok. 1,0mb (uzgodnić dodatkowo na roboczo z Inwestorem).

Rozdział energii elektrycznej oraz widok tablicy TG przedstawiono na rys.1 4.6. INSTALACJA OŚWIETLENIA OGÓLNEGO WNĘTRZA Plan instalacji oświetlenia ogólnego został przedstawiony na rys.

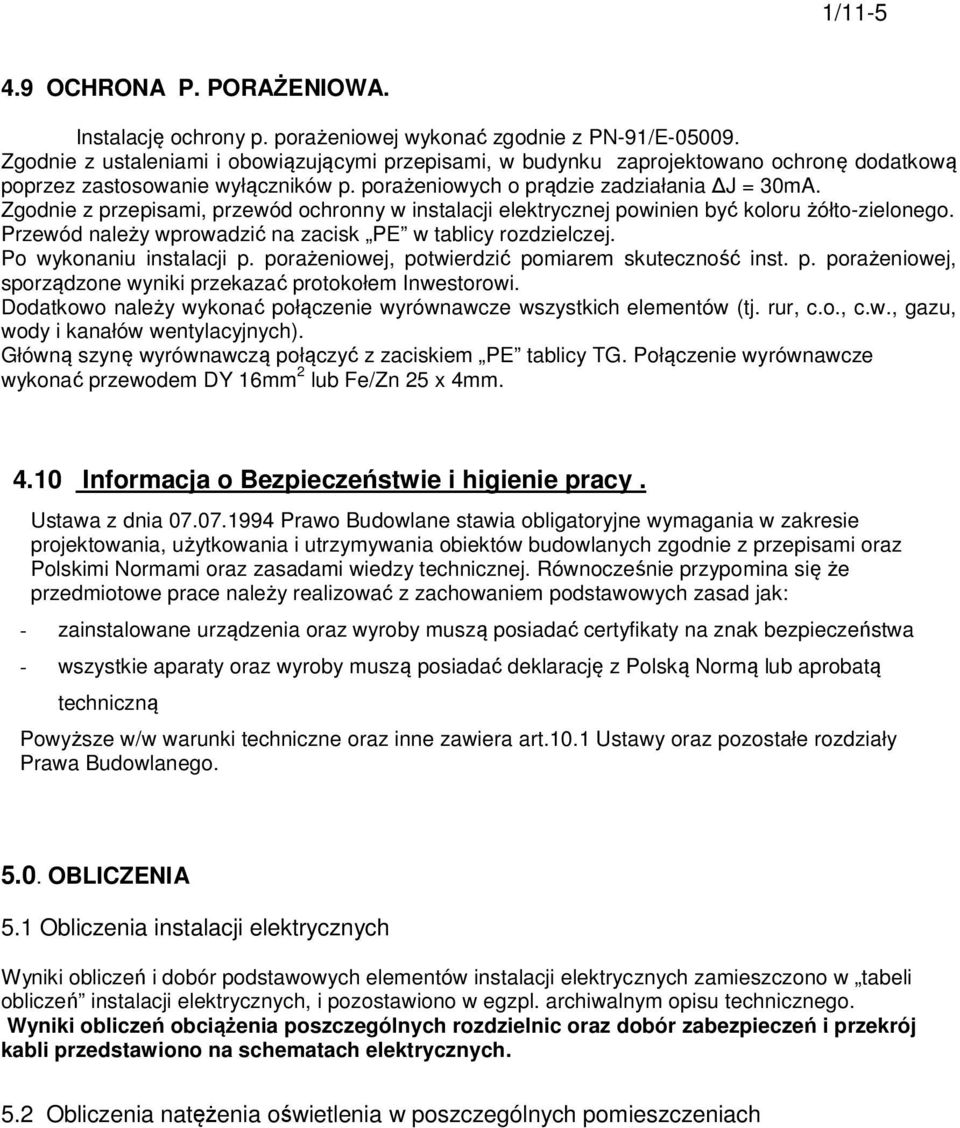

5 1/ OCHRONA P. PORAŻENIOWA. Instalację ochrony p. porażeniowej wykonać zgodnie z PN-91/E Zgodnie z ustaleniami i obowiązującymi przepisami, w budynku zaprojektowano ochronę dodatkową poprzez zastosowanie wyłączników p. porażeniowych o prądzie zadziałania J = 30mA. Zgodnie z przepisami, przewód ochronny w instalacji elektrycznej powinien być koloru żółto-zielonego. Przewód należy wprowadzić na zacisk PE w tablicy rozdzielczej. Po wykonaniu instalacji p. porażeniowej, potwierdzić pomiarem skuteczność inst. p. porażeniowej, sporządzone wyniki przekazać protokołem Inwestorowi. Dodatkowo należy wykonać połączenie wyrównawcze wszystkich elementów (tj. rur, c.o., c.w., gazu, wody i kanałów wentylacyjnych). Główną szynę wyrównawczą połączyć z zaciskiem PE tablicy TG. Połączenie wyrównawcze wykonać przewodem DY 16mm 2 lub Fe/Zn 25 x 4mm Informacja o Bezpieczeństwie i higienie pracy. Ustawa z dnia Prawo Budowlane stawia obligatoryjne wymagania w zakresie projektowania, użytkowania i utrzymywania obiektów budowlanych zgodnie z przepisami oraz Polskimi Normami oraz zasadami wiedzy technicznej. Równocześnie przypomina się że przedmiotowe prace należy realizować z zachowaniem podstawowych zasad jak: - zainstalowane urządzenia oraz wyroby muszą posiadać certyfikaty na znak bezpieczeństwa - wszystkie aparaty oraz wyroby muszą posiadać deklarację z Polską Normą lub aprobatą techniczną Powyższe w/w warunki techniczne oraz inne zawiera art.10.1 Ustawy oraz pozostałe rozdziały Prawa Budowlanego OBLICZENIA 5.1 Obliczenia instalacji elektrycznych Wyniki obliczeń i dobór podstawowych elementów instalacji elektrycznych zamieszczono w tabeli obliczeń instalacji elektrycznych, i pozostawiono w egzpl. archiwalnym opisu technicznego. Wyniki obliczeń obciążenia poszczególnych rozdzielnic oraz dobór zabezpieczeń i przekrój kabli przedstawiono na schematach elektrycznych. 5.2 Obliczenia natężenia oświetlenia w poszczególnych pomieszczeniach

Zgodnie z przepisami, przewód ochronny w instalacji elektrycznej powinien być koloru żółto-zielonego. Przewód należy wprowadzić na zacisk PE w tablicy rozdzielczej. Po wykonaniu instalacji p.
