PROGRAM FUNKCJONALNO - UŻYTKOWY MONITORINGU WIZYJNEGO W RAMACH PROJEKTU PN. TRANSPORT MIEJSKI W PUŁTUSK

Transkrypt

1 Projekt współfinansowany przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego w ramach Regionalnego Programu Operacyjnego Województwa Mazowieckiego PROGRAM FUNKCJONALNO - UŻYTKOWY MONITORINGU WIZYJNEGO W RAMACH PROJEKTU PN. TRANSPORT MIEJSKI W PUŁTUSK PUŁTUSK, listopad

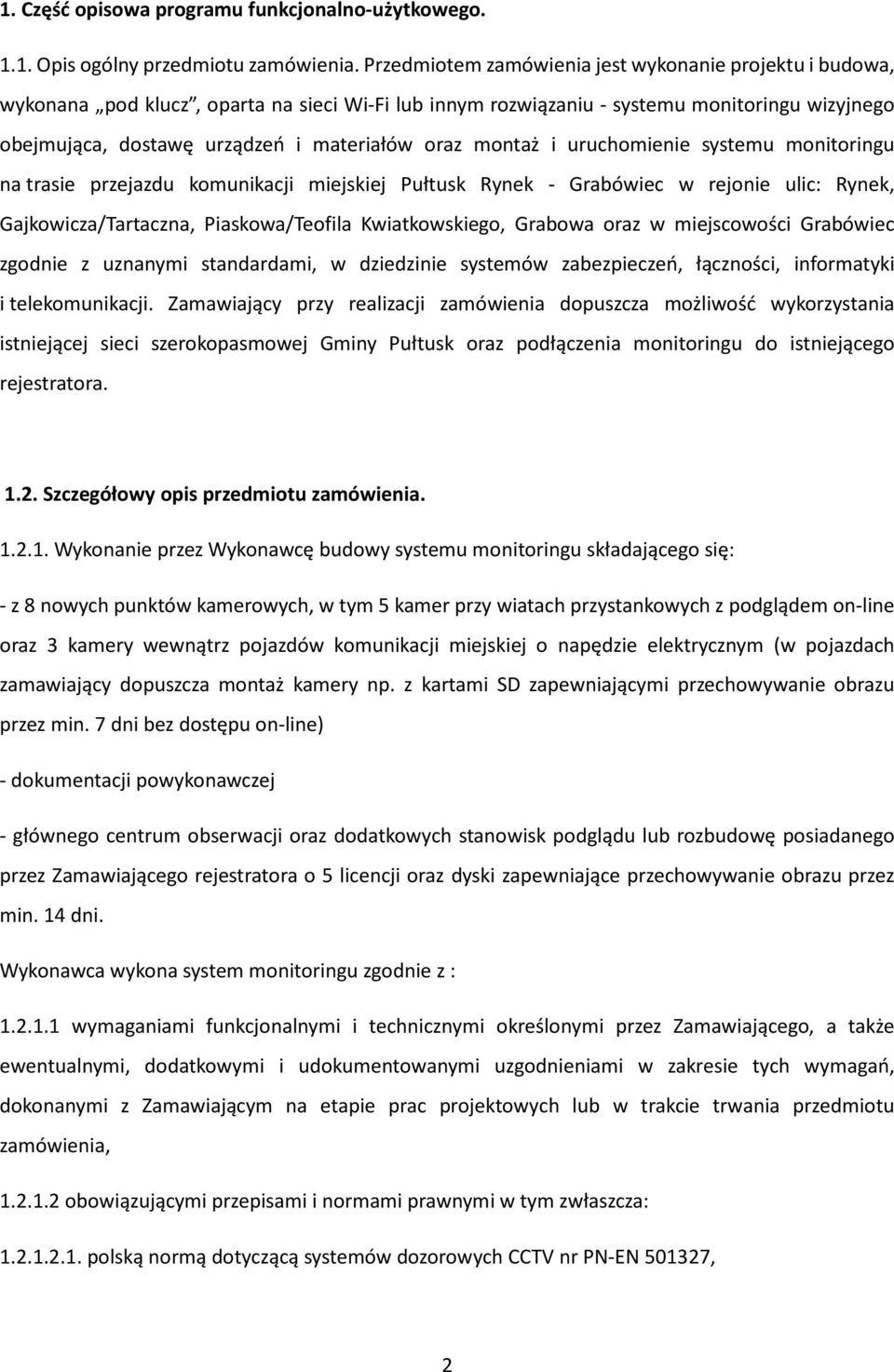

2 1. Część opisowa programu funkcjonalno-użytkowego Opis ogólny przedmiotu zamówienia. Przedmiotem zamówienia jest wykonanie projektu i budowa, wykonana pod klucz, oparta na sieci Wi-Fi lub innym rozwiązaniu - systemu monitoringu wizyjnego obejmująca, dostawę urządzeń i materiałów oraz montaż i uruchomienie systemu monitoringu na trasie przejazdu komunikacji miejskiej Pułtusk Rynek - Grabówiec w rejonie ulic: Rynek, Gajkowicza/Tartaczna, Piaskowa/Teofila Kwiatkowskiego, Grabowa oraz w miejscowości Grabówiec zgodnie z uznanymi standardami, w dziedzinie systemów zabezpieczeń, łączności, informatyki i telekomunikacji. Zamawiający przy realizacji zamówienia dopuszcza możliwość wykorzystania istniejącej sieci szerokopasmowej Gminy Pułtusk oraz podłączenia monitoringu do istniejącego rejestratora Szczegółowy opis przedmiotu zamówienia Wykonanie przez Wykonawcę budowy systemu monitoringu składającego się: - z 8 nowych punktów kamerowych, w tym 5 kamer przy wiatach przystankowych z podglądem on-line oraz 3 kamery wewnątrz pojazdów komunikacji miejskiej o napędzie elektrycznym (w pojazdach zamawiający dopuszcza montaż kamery np. z kartami SD zapewniającymi przechowywanie obrazu przez min. 7 dni bez dostępu on-line) - dokumentacji powykonawczej - głównego centrum obserwacji oraz dodatkowych stanowisk podglądu lub rozbudowę posiadanego przez Zamawiającego rejestratora o 5 licencji oraz dyski zapewniające przechowywanie obrazu przez min. 14 dni. Wykonawca wykona system monitoringu zgodnie z : wymaganiami funkcjonalnymi i technicznymi określonymi przez Zamawiającego, a także ewentualnymi, dodatkowymi i udokumentowanymi uzgodnieniami w zakresie tych wymagań, dokonanymi z Zamawiającym na etapie prac projektowych lub w trakcie trwania przedmiotu zamówienia, obowiązującymi przepisami i normami prawnymi w tym zwłaszcza: polską normą dotyczącą systemów dozorowych CCTV nr PN-EN , 2

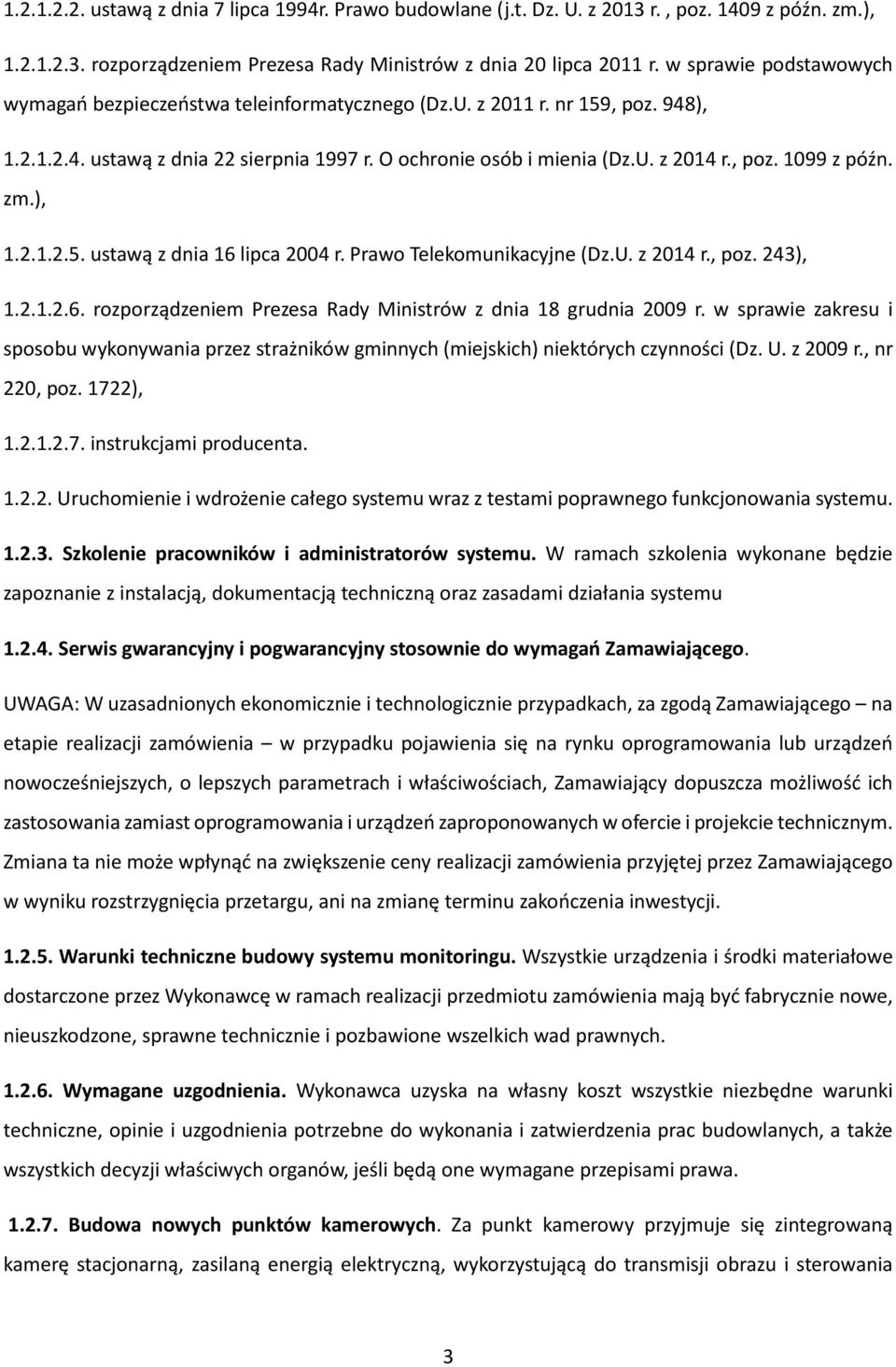

3 ustawą z dnia 7 lipca 1994r. Prawo budowlane (j.t. Dz. U. z 2013 r., poz z późn. zm.), rozporządzeniem Prezesa Rady Ministrów z dnia 20 lipca 2011 r. w sprawie podstawowych wymagań bezpieczeństwa teleinformatycznego (Dz.U. z 2011 r. nr 159, poz. 948), ustawą z dnia 22 sierpnia 1997 r. O ochronie osób i mienia (Dz.U. z 2014 r., poz z późn. zm.), ustawą z dnia 16 lipca 2004 r. Prawo Telekomunikacyjne (Dz.U. z 2014 r., poz. 243), rozporządzeniem Prezesa Rady Ministrów z dnia 18 grudnia 2009 r. w sprawie zakresu i sposobu wykonywania przez strażników gminnych (miejskich) niektórych czynności (Dz. U. z 2009 r., nr 220, poz. 1722), instrukcjami producenta Uruchomienie i wdrożenie całego systemu wraz z testami poprawnego funkcjonowania systemu Szkolenie pracowników i administratorów systemu. W ramach szkolenia wykonane będzie zapoznanie z instalacją, dokumentacją techniczną oraz zasadami działania systemu Serwis gwarancyjny i pogwarancyjny stosownie do wymagań Zamawiającego. UWAGA: W uzasadnionych ekonomicznie i technologicznie przypadkach, za zgodą Zamawiającego na etapie realizacji zamówienia w przypadku pojawienia się na rynku oprogramowania lub urządzeń nowocześniejszych, o lepszych parametrach i właściwościach, Zamawiający dopuszcza możliwość ich zastosowania zamiast oprogramowania i urządzeń zaproponowanych w ofercie i projekcie technicznym. Zmiana ta nie może wpłynąć na zwiększenie ceny realizacji zamówienia przyjętej przez Zamawiającego w wyniku rozstrzygnięcia przetargu, ani na zmianę terminu zakończenia inwestycji Warunki techniczne budowy systemu monitoringu. Wszystkie urządzenia i środki materiałowe dostarczone przez Wykonawcę w ramach realizacji przedmiotu zamówienia mają być fabrycznie nowe, nieuszkodzone, sprawne technicznie i pozbawione wszelkich wad prawnych Wymagane uzgodnienia. Wykonawca uzyska na własny koszt wszystkie niezbędne warunki techniczne, opinie i uzgodnienia potrzebne do wykonania i zatwierdzenia prac budowlanych, a także wszystkich decyzji właściwych organów, jeśli będą one wymagane przepisami prawa Budowa nowych punktów kamerowych. Za punkt kamerowy przyjmuje się zintegrowaną kamerę stacjonarną, zasilaną energią elektryczną, wykorzystującą do transmisji obrazu i sterowania 3

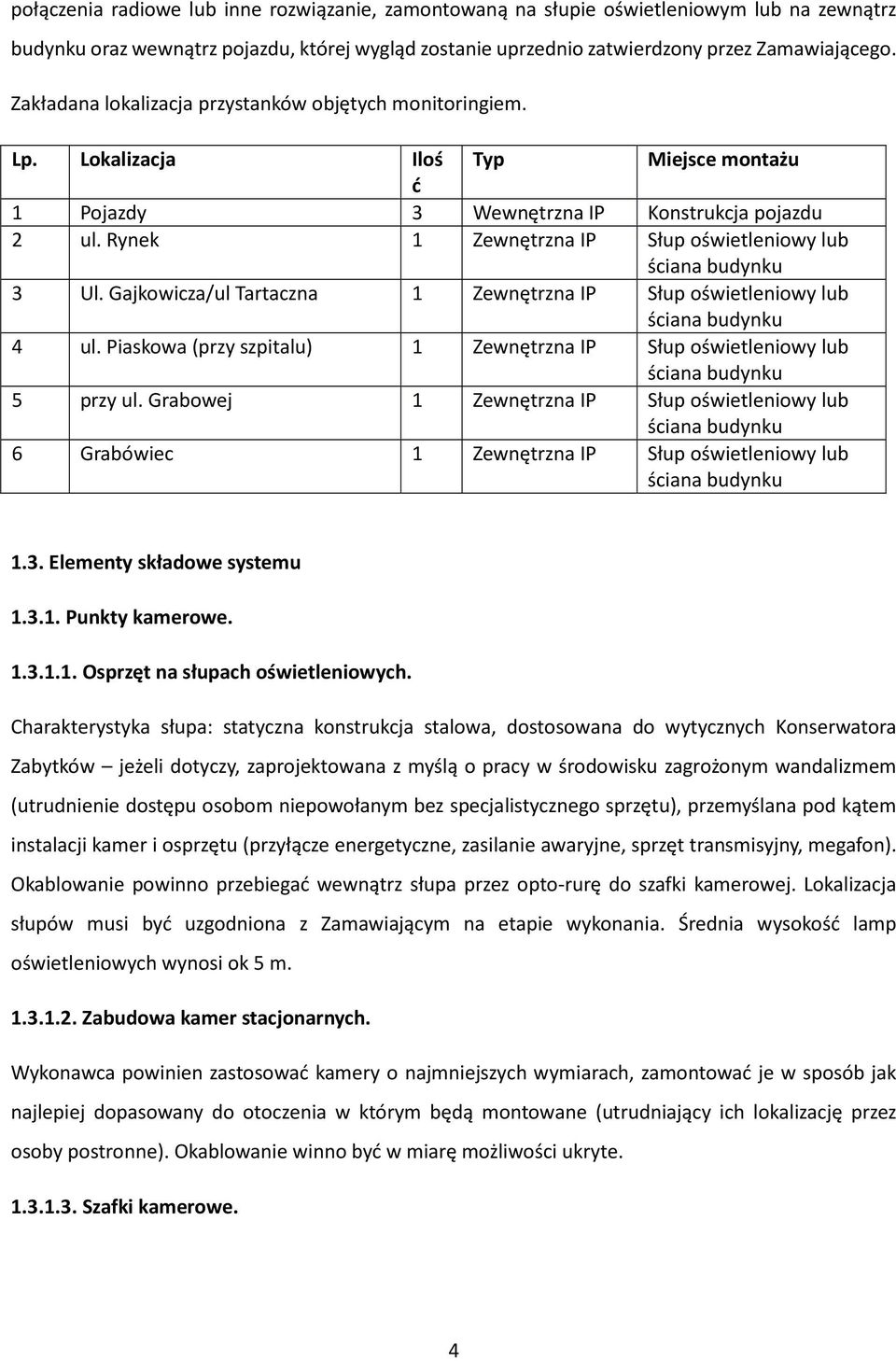

4 połączenia radiowe lub inne rozwiązanie, zamontowaną na słupie oświetleniowym lub na zewnątrz budynku oraz wewnątrz pojazdu, której wygląd zostanie uprzednio zatwierdzony przez Zamawiającego. Zakładana lokalizacja przystanków objętych monitoringiem. Lp. Lokalizacja Iloś Typ Miejsce montażu ć 1 Pojazdy 3 Wewnętrzna IP Konstrukcja pojazdu 2 ul. Rynek 1 Zewnętrzna IP Słup oświetleniowy lub 3 Ul. Gajkowicza/ul Tartaczna 1 Zewnętrzna IP Słup oświetleniowy lub 4 ul. Piaskowa (przy szpitalu) 1 Zewnętrzna IP Słup oświetleniowy lub 5 przy ul. Grabowej 1 Zewnętrzna IP Słup oświetleniowy lub 6 Grabówiec 1 Zewnętrzna IP Słup oświetleniowy lub 1.3. Elementy składowe systemu Punkty kamerowe Osprzęt na słupach oświetleniowych. Charakterystyka słupa: statyczna konstrukcja stalowa, dostosowana do wytycznych Konserwatora Zabytków jeżeli dotyczy, zaprojektowana z myślą o pracy w środowisku zagrożonym wandalizmem (utrudnienie dostępu osobom niepowołanym bez specjalistycznego sprzętu), przemyślana pod kątem instalacji kamer i osprzętu (przyłącze energetyczne, zasilanie awaryjne, sprzęt transmisyjny, megafon). Okablowanie powinno przebiegać wewnątrz słupa przez opto-rurę do szafki kamerowej. Lokalizacja słupów musi być uzgodniona z Zamawiającym na etapie wykonania. Średnia wysokość lamp oświetleniowych wynosi ok 5 m Zabudowa kamer stacjonarnych. Wykonawca powinien zastosować kamery o najmniejszych wymiarach, zamontować je w sposób jak najlepiej dopasowany do otoczenia w którym będą montowane (utrudniający ich lokalizację przez osoby postronne). Okablowanie winno być w miarę możliwości ukryte Szafki kamerowe. 4

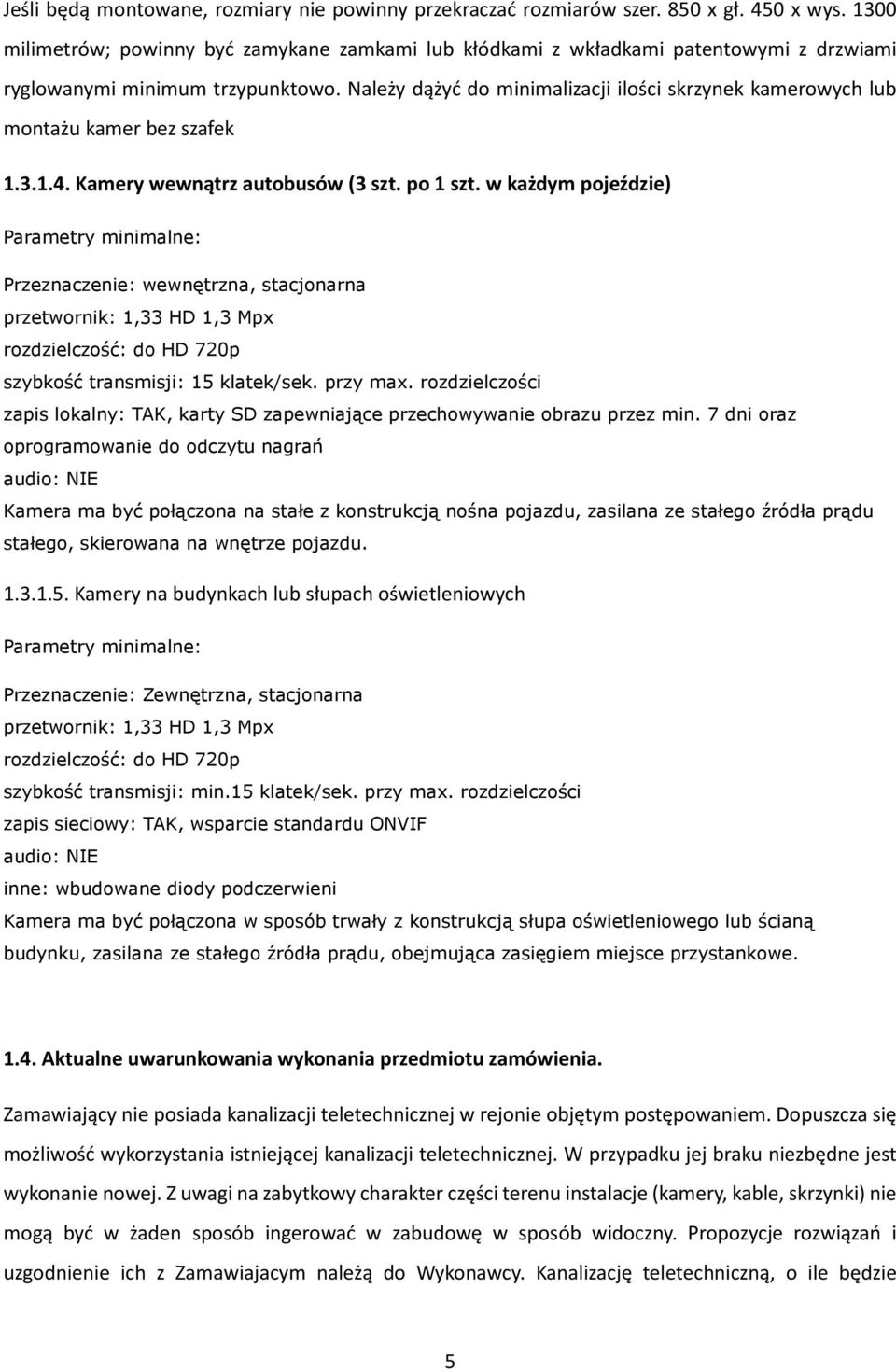

5 Jeśli będą montowane, rozmiary nie powinny przekraczać rozmiarów szer. 850 x gł. 450 x wys milimetrów; powinny być zamykane zamkami lub kłódkami z wkładkami patentowymi z drzwiami ryglowanymi minimum trzypunktowo. Należy dążyć do minimalizacji ilości skrzynek kamerowych lub montażu kamer bez szafek Kamery wewnątrz autobusów (3 szt. po 1 szt. w każdym pojeździe) Parametry minimalne: Przeznaczenie: wewnętrzna, stacjonarna przetwornik: 1,33 HD 1,3 Mpx rozdzielczość: do HD 720p szybkość transmisji: 15 klatek/sek. przy max. rozdzielczości zapis lokalny: TAK, karty SD zapewniające przechowywanie obrazu przez min. 7 dni oraz oprogramowanie do odczytu nagrań audio: NIE Kamera ma być połączona na stałe z konstrukcją nośna pojazdu, zasilana ze stałego źródła prądu stałego, skierowana na wnętrze pojazdu Kamery na budynkach lub słupach oświetleniowych Parametry minimalne: Przeznaczenie: Zewnętrzna, stacjonarna przetwornik: 1,33 HD 1,3 Mpx rozdzielczość: do HD 720p szybkość transmisji: min.15 klatek/sek. przy max. rozdzielczości zapis sieciowy: TAK, wsparcie standardu ONVIF audio: NIE inne: wbudowane diody podczerwieni Kamera ma być połączona w sposób trwały z konstrukcją słupa oświetleniowego lub ścianą budynku, zasilana ze stałego źródła prądu, obejmująca zasięgiem miejsce przystankowe Aktualne uwarunkowania wykonania przedmiotu zamówienia. Zamawiający nie posiada kanalizacji teletechnicznej w rejonie objętym postępowaniem. Dopuszcza się możliwość wykorzystania istniejącej kanalizacji teletechnicznej. W przypadku jej braku niezbędne jest wykonanie nowej. Z uwagi na zabytkowy charakter części terenu instalacje (kamery, kable, skrzynki) nie mogą być w żaden sposób ingerować w zabudowę w sposób widoczny. Propozycje rozwiązań i uzgodnienie ich z Zamawiajacym należą do Wykonawcy. Kanalizację teletechniczną, o ile będzie 5

6 konieczna należy zbudować z OPTO-rury wykonanej z tworzywa HDPE o minimalnej średnicy 50 mm dla magistrali głównej, a w miejscach narażonych na ruch kołowy (pod drogami, parkingami, itp.) optorurami o takiej samej średnicy i wzmocnionych ściankach. Odejścia do poszczególnych studzienek, a następnie do słupów mogą być wykonane z Opto-rury o minimalnej średnicy 32 mm. W odległości 40 cm nad opto-rurą należy umieścić taśmę ostrzegającą. 1.5 Wymagania dla warunków technicznych i odbioru robót w zakresie instalacji monitoringu. Zamawiający wymaga, aby jakość sprzętu i urządzeń niezbędnych do zainstalowania była maksymalnie wysokiej klasy, w średniej grupie cenowej oraz posiadała niezbędne certyfikaty i spełniała wymogi UE. Zamawiający wymaga także, aby roboty były wykonane na wysokim poziomie, zgodnie ze szczegółowymi wymaganiami technicznymi oraz zasadami wiedzy technicznej i obowiązującymi przepisami. Zamawiający wymaga serwisu gwarancyjnego z czasem reakcji maksymalnie do 24 godzin od momentu zgłoszenia i czasem usunięcia awarii do 36 godzin. W uzasadnionych przypadkach czas usunięcia awarii może ulec wydłużeniu za zgodą Zamawiającego. Zamawiający wymaga min. 2 lat gwarancji na zainstalowany system. Wykonawca projektu zobowiązany jest przedstawić Zamawiającemu proponowanego producenta oraz wstępnie określony typ urządzenia wraz z jego parametrami technicznymi (karty katalogowe oferowanych urządzeń) Wizje lokalne. Zamawiający zaleca aby Wykonawca przeprowadził wizje lokalne oraz dokonał oględzin i obmiarów terenu przewidzianego pod monitoring, pomieszczeń Centrum Obserwacji, punktów podglądowych i innych, niezbędnych dla należytego wykonania przedmiotu zamówienia. 6
