1 Instrukcja obsługi R onitor przepływu A /00 /02

2 pis treści Elementy kontrolne i wskazujące Funkcje i własności Tryby pracy ontaż Podłączenie elektryczne Programowanie Działanie / konserwacja Informacje techniczne / Przyciski funkcyjne / Parametry Nastawa parametrów Dane techniczne Rysunek wymiarowy Zakresy nastaw

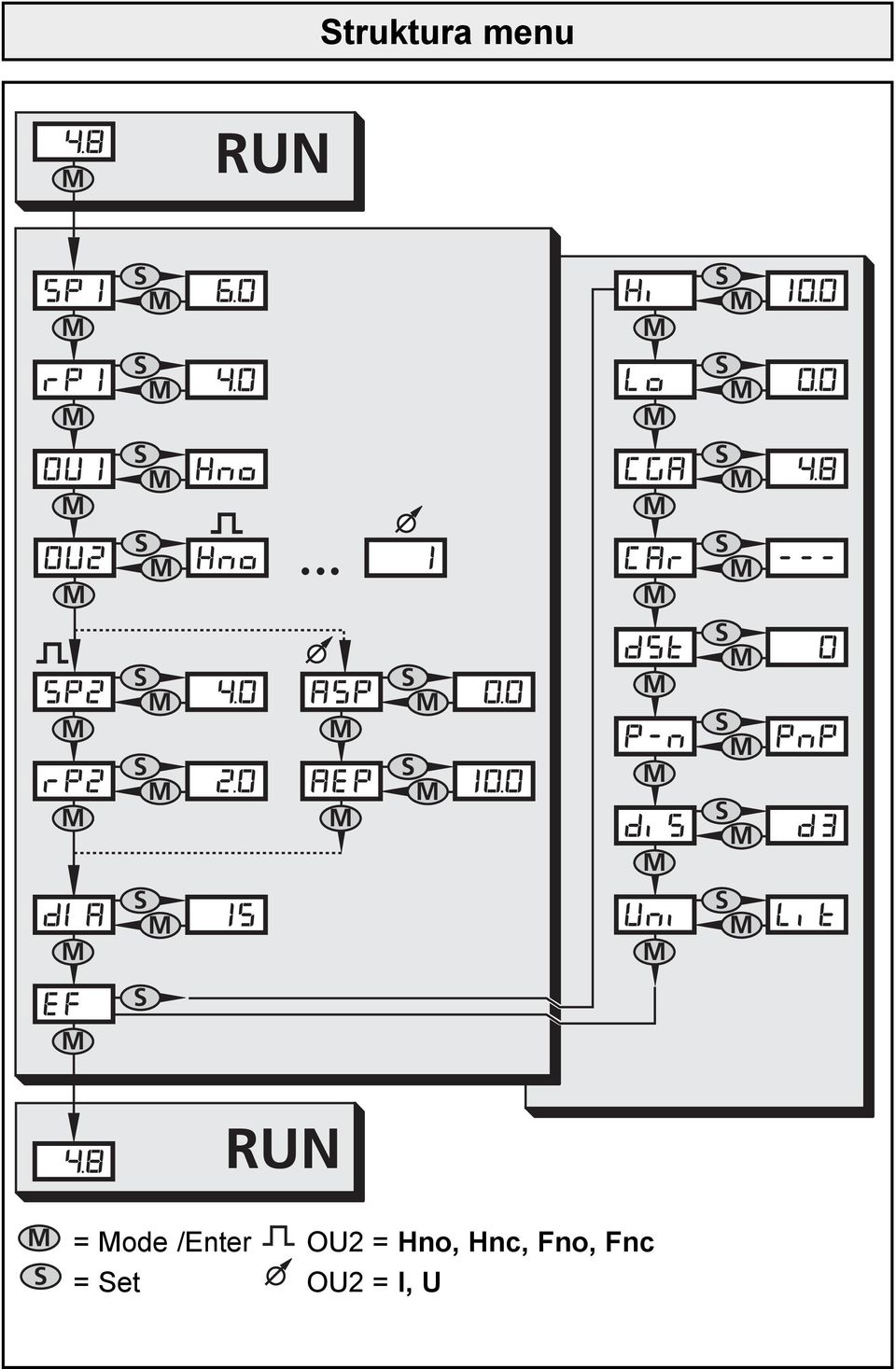

3 RUN RUN truktura menu OU2 = Hno, Hnc, Fno, Fnc OU2 = I, U = ode /Enter = et

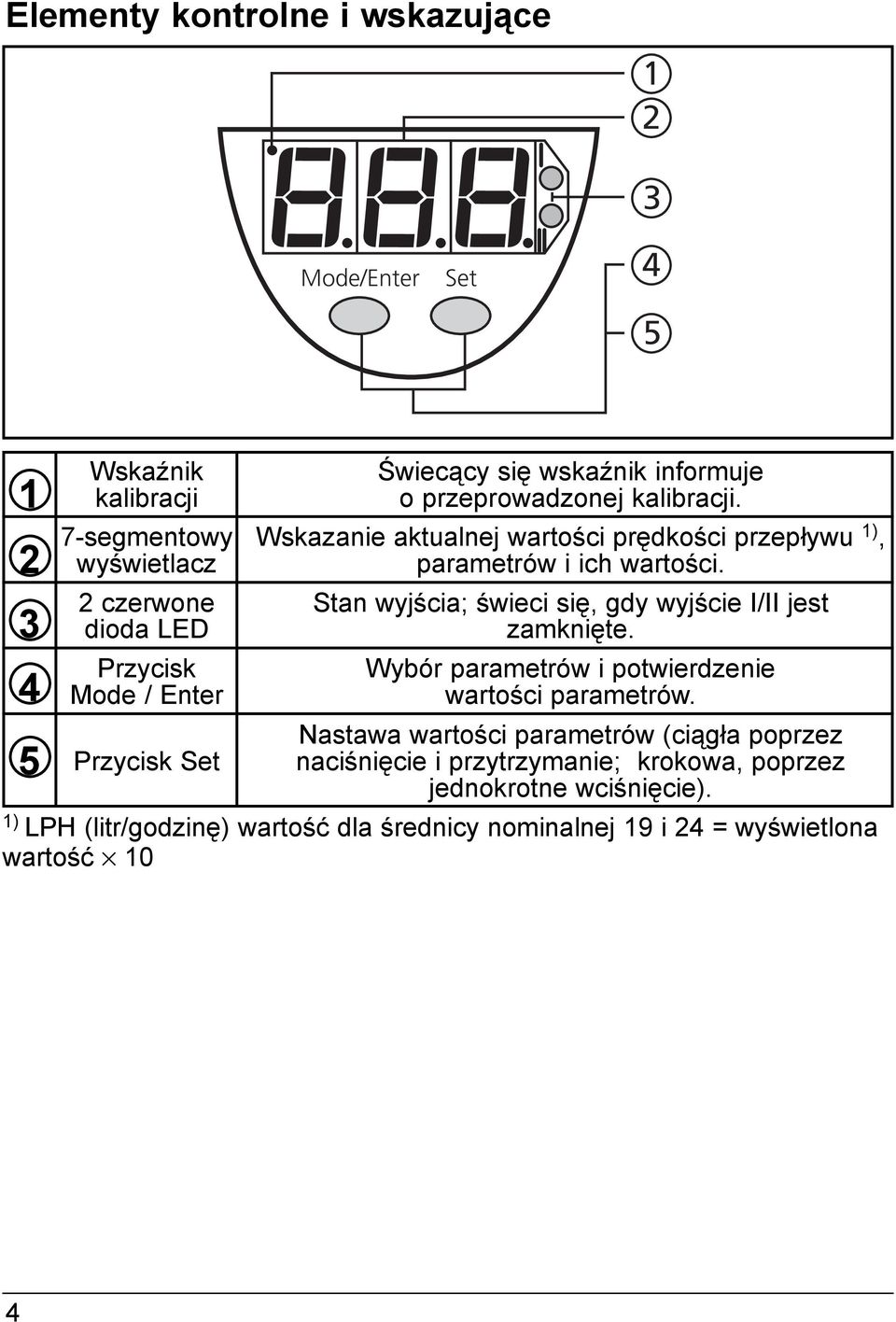

4 Elementy kontrolne i wskazujące 2 ode/enter et Wskaźnik kalibracji 7-segmentowy wyświetlacz 2 czerwone dioda LED Przycisk ode / Enter Świecący się wskaźnik informuje o przeprowadzonej kalibracji. Wskazanie aktualnej wartości prędkości przepływu ), parametrów i ich wartości. tan wyjścia; świeci się, gdy wyjście I/II jest zamknięte. Wybór parametrów i potwierdzenie wartości parametrów. Nastawa wartości parametrów (ciągła poprzez 5 Przycisk et naciśnięcie i przytrzymanie; krokowa, poprzez jednokrotne wciśnięcie). ) LPH (litr/godzinę) wartość dla średnicy nominalnej 9 i 24 = wyświetlona wartość 0 4

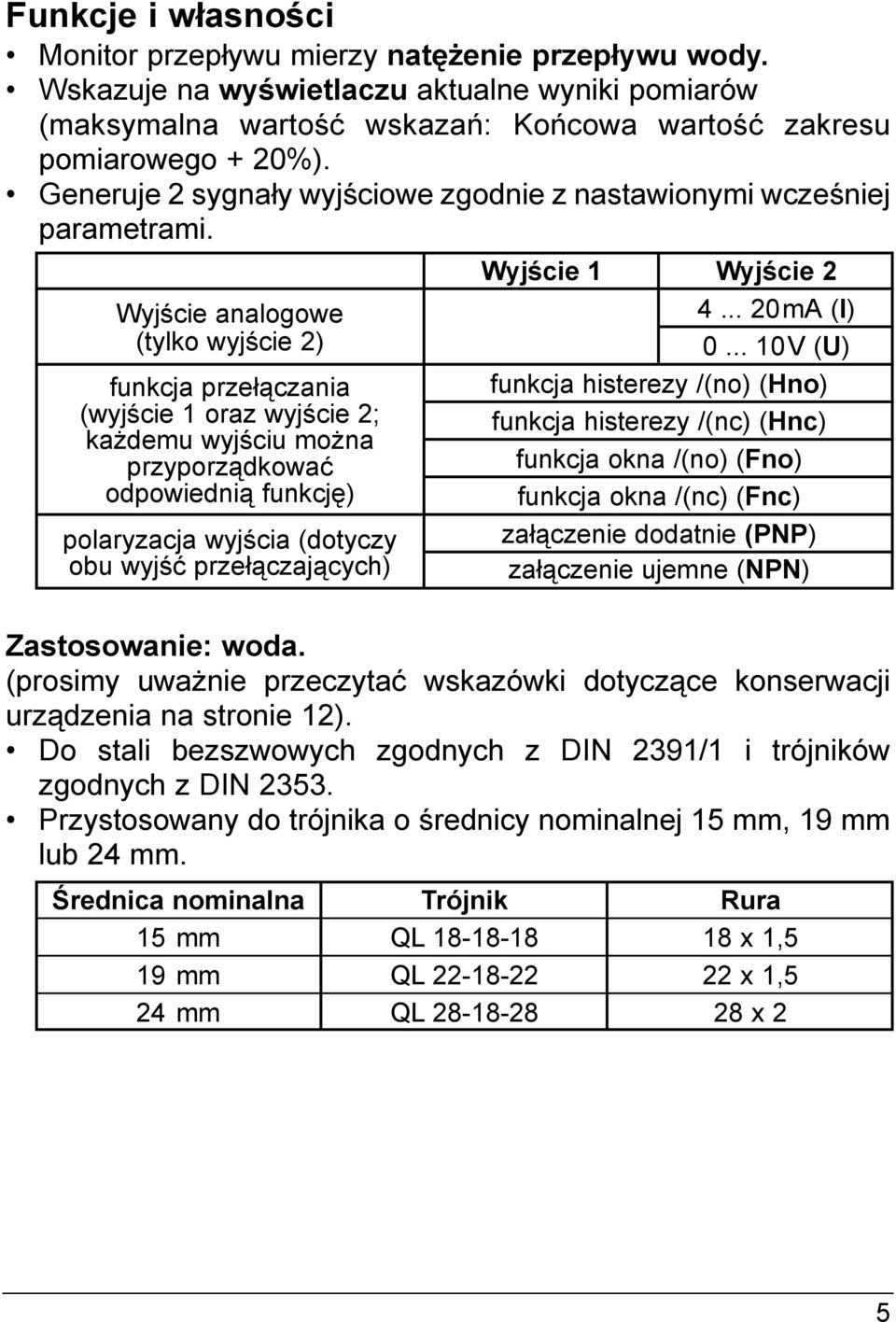

5 Funkcje i własności onitor przepływu mierzy natężenie przepływu wody. Wskazuje na wyświetlaczu aktualne wyniki pomiarów (maksymalna wartość wskazań: Końcowa wartość zakresu pomiarowego + 20%). Generuje 2 sygnały wyjściowe zgodnie z nastawionymi wcześniej parametrami. Wyjście analogowe (tylko wyjście 2) funkcja przełączania (wyjście oraz wyjście 2; każdemu wyjściu można przyporządkować odpowiednią funkcję) polaryzacja wyjścia (dotyczy obu wyjść przełączających) Wyjście Wyjście mA (I) V (U) funkcja histerezy /(no) (Hno) funkcja histerezy /(nc) (Hnc) funkcja okna /(no) (Fno) funkcja okna /(nc) (Fnc) załączenie dodatnie (PNP) załączenie ujemne (NPN) Zastosowanie: woda. (prosimy uważnie przeczytać wskazówki dotyczące konserwacji urządzenia na stronie 2). Do stali bezszwowych zgodnych z DIN 239/ i trójników zgodnych z DIN Przystosowany do trójnika o średnicy nominalnej 5 mm, 9 mm lub 24 mm. Średnica nominalna 5 mm Trójnik QL Rura 8 x,5 9 mm QL x,5 24 mm QL x 2 5

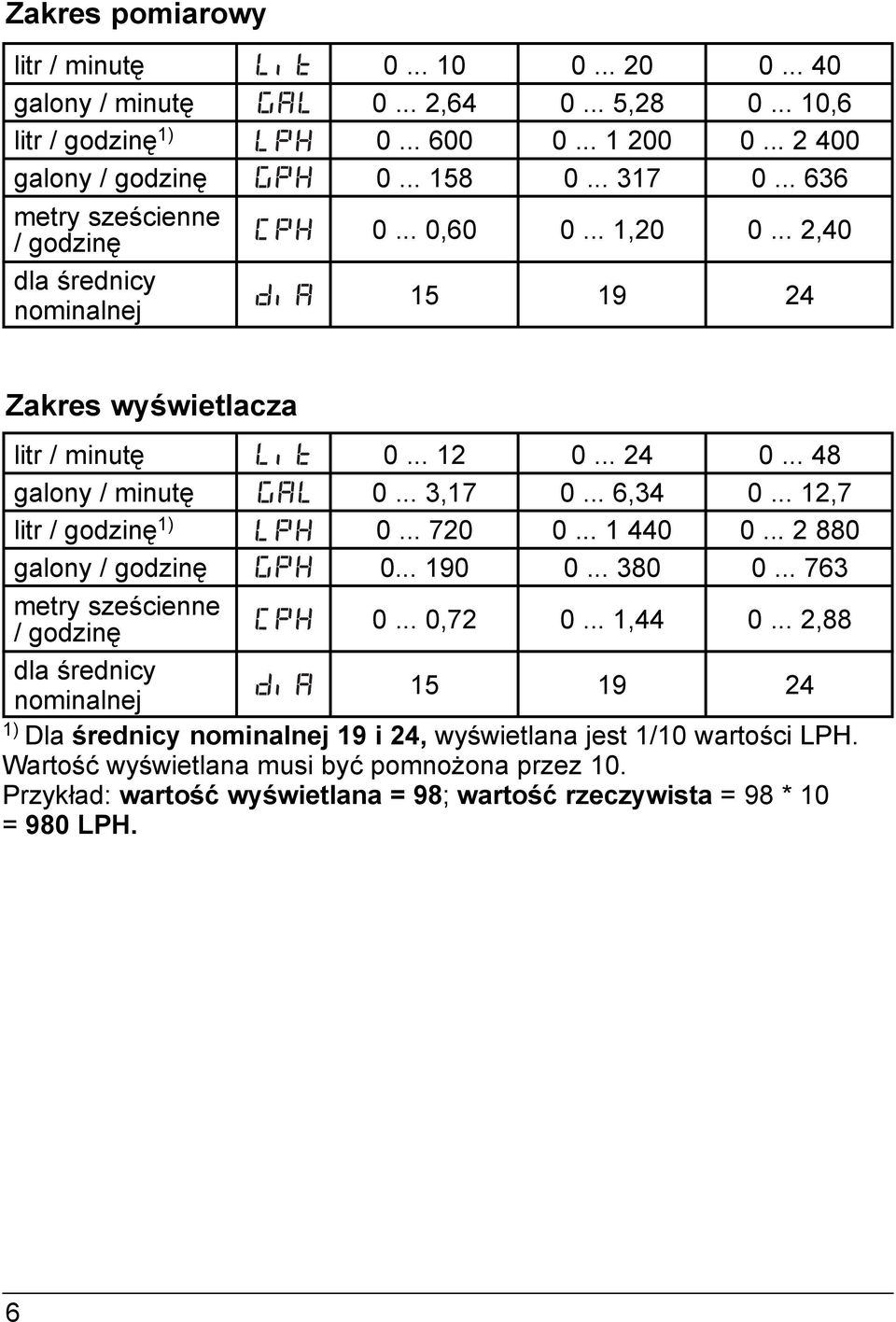

6 Zakres pomiarowy litr / minutę galony / minutę litr / godzinę ) galony / godzinę metry sześcienne / godzinę dla średnicy nominalnej , , , , , , Zakres wyświetlacza litr / minutę galony / minutę litr / godzinę ) galony / godzinę , , , metry sześcienne / godzinę , , ,88 dla średnicy nominalnej ) Dla średnicy nominalnej 9 i 24, wyświetlana jest /0 wartości LPH. Wartość wyświetlana musi być pomnożona przez 0. Przykład: wartość wyświetlana = 98; wartość rzeczywista = 98 * 0 = 980 LPH. 6

7 Tryby pracy Tryb pracy (normalny tryb pracy) Po włączeniu zasilania i upłynięciu czasu rozruchu* (ok. 0s) monitor pracować będzie w normalnym trybie pracy. Urządzenie monitoruje przepływ medium w systemie oraz generuje sygnały wyjściowe zgodnie z nastawionymi wcześniej parametrami. Wyświetlacz wskazuje aktualny przepływ (możliwość dezaktywacji, strona 5). Czerwone diody LED służą do identyfikacji stanu wyjść przełączających. *Podczas załączania zasilania najważniejsze parametry są na krótko wyświetlane, a po upłynięciu czasu rozruchu wskazywana jest aktualna wartość pomiaru. Również, gdy wyświetlacz jest dezaktywowany (di = OFF), najważniejsze parametry są wyświetlane, po czym wskazywana jest wartość pomiaru przez 5s, która następnie wygaśnie. Oba wyjścia przełączane są zgodnie z ustawieniami: zamknięte dla funkcji NO (Hno/Fno) oraz otwarte dla funkcji NC (Hnc/Fnc). Uwaga: Gdy funkcja histerezy jest aktywna, wyjścia zachowują swój stan po upłynięciu czasu rozruchu, jeśli przepływ utrzymuje się pomiędzy punktami Px i rpx. Jeśli wyjście 2 skonfigurowane jest jako wyjście analogowe, sygnał wyjściowy przybiera wartości 20 ma lub 0 V. 7

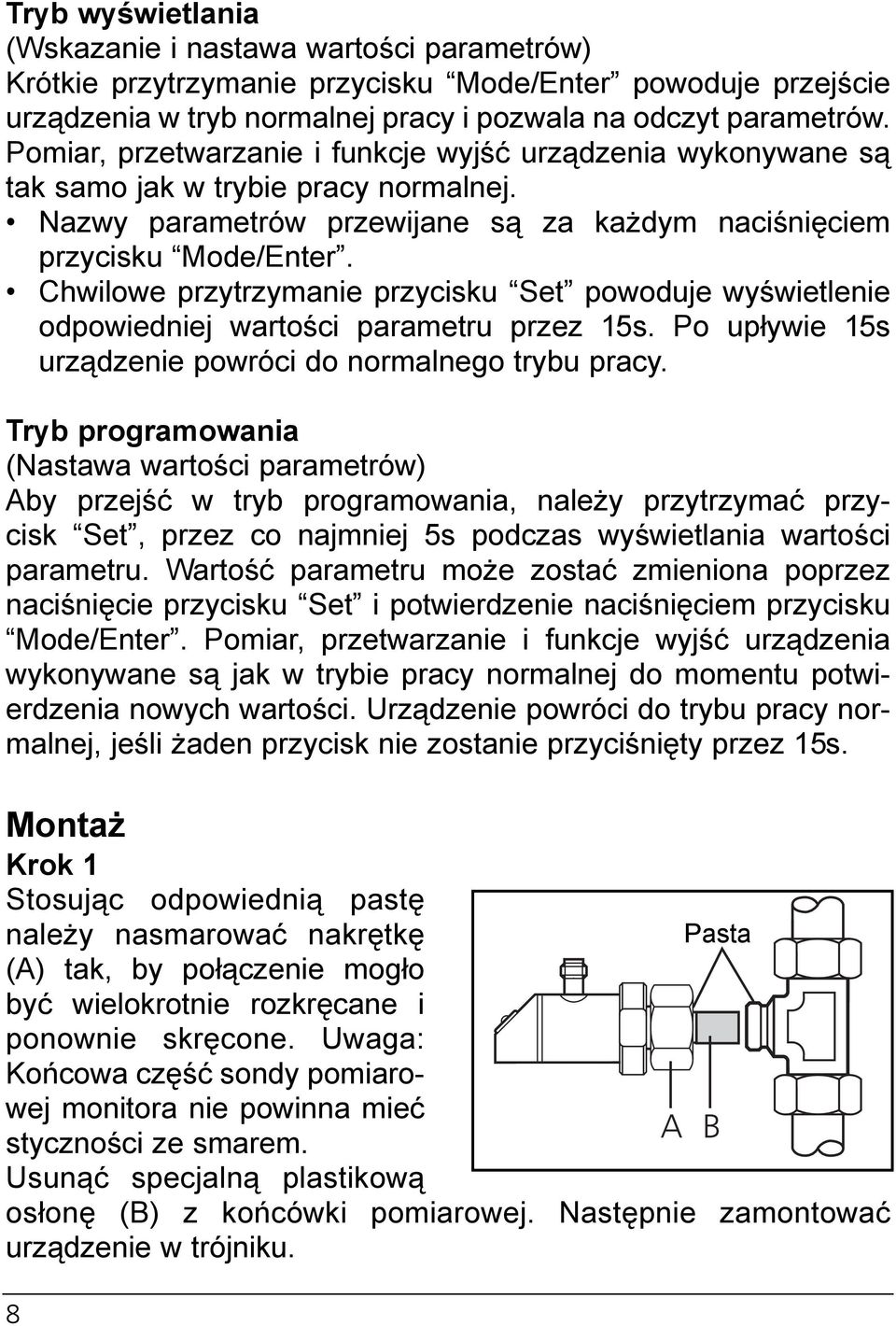

8 Tryb wyświetlania (Wskazanie i nastawa wartości parametrów) Krótkie przytrzymanie przycisku ode/enter powoduje przejście urządzenia w tryb normalnej pracy i pozwala na odczyt parametrów. Pomiar, przetwarzanie i funkcje wyjść urządzenia wykonywane są tak samo jak w trybie pracy normalnej. Nazwy parametrów przewijane są za każdym naciśnięciem przycisku ode/enter. Chwilowe przytrzymanie przycisku et powoduje wyświetlenie odpowiedniej wartości parametru przez 5s. Po upływie 5s urządzenie powróci do normalnego trybu pracy. Tryb programowania (Nastawa wartości parametrów) Aby przejść w tryb programowania, należy przytrzymać przycisk et, przez co najmniej 5s podczas wyświetlania wartości parametru. Wartość parametru może zostać zmieniona poprzez naciśnięcie przycisku et i potwierdzenie naciśnięciem przycisku ode/enter. Pomiar, przetwarzanie i funkcje wyjść urządzenia wykonywane są jak w trybie pracy normalnej do momentu potwierdzenia nowych wartości. Urządzenie powróci do trybu pracy normalnej, jeśli żaden przycisk nie zostanie przyciśnięty przez 5s. ontaż Krok tosując odpowiednią pastę należy nasmarować nakrętkę Pasta (A) tak, by połączenie mogło być wielokrotnie rozkręcane i ponownie skręcone. Uwaga: Końcowa część sondy pomiarowej monitora nie powinna mieć A B styczności ze smarem. Usunąć specjalną plastikową osłonę (B) z końcówki pomiarowej. Następnie zamontować urządzenie w trójniku. 8

9 Krok 2 Obudowę monitora należy ustawić tak jak na rysunku, boczne fazowania równolegle do rury. Jeśli to możliwe znak na obudowie urządzenie powinien być po stronie dopływu. Zakręcić nakrętka, maksymalny moment dokręcający to 70 Nm. W ostatniej kolejności należy obrócić górną część monitora tak, by wyświetlacz był najlepiej widoczny. sfazowane powierzchnie inimalne odległości Przy montażu należy zastosować się do wymaganych odległości montażowych pomiędzy urządzeniem a kolankami, zaworami czy też odcinkami o zmiennym przekroju: Co najmniej 0-krotna wartość średnicy rury na dopływie(a). Co najmniej 5-krotna wartość średnicy rury na odpływie (B). (Podane wartości obowiązują przy przepływie laminarnym). D min. 5 x D min. 0 x D B A 9

10 Podłączenie elektryczne Urządzenie może zostać podłączone wyłącznie przez odpowiednio wykwalifikowanego elektryka. Należy przestrzegać krajowych i międzynarodowych przepisów dotyczących instalacji urządzeń elektrycznych. Napięcie zasilania spełniające wymogi EN5078, ELV, PELV. Przed podłączeniem urządzenia do instalacji należy odłączyć źródło zasilania. chemat połączeń: wyjścia: 2 x załączenie dodatnie 2: OUT2 4: OUT BN WH BK BU L+ L wyjścia: 2 x załączenie ujemne 2: OUT2 4: OUT BN WH BK BU L+ L wyjścia: x zał. dodatnie / x analogowe 2: OUT2 4: OUT BN WH BK BU L+ L wyjścia: x zał. ujemne / x analogowe 2: OUT2 4: OUT BN WH BK BU L+ L Kolory przewodów w konektorach ifm: = BN (brązowy), 2 = WH (biały), 3 = BU (niebieski), 4 = BK (czarny). 0

11 Programowanie ode/enter et Przycisk ode/enter należy naciskać do momentu, w którym szukany parametr zostanie wyświetlony ode/enter et ode/enter et Zmiana pozostałych parametrów: Zacząć ponownie od początku (krok ) Przytrzymać naciśnięty przycisk et. Bieżąca wartość parametru miga przez 5s, a następnie wartość ta będzie zwiększana* (krokowo poprzez jednokrotne naciśnięcie lub ciągle poprzez przytrzymanie wciśniętego przycisku). Nacisnąć krótko przycisk ode/ Enter (= potwierdzenie). Parametr zostanie powtórnie wyświetlony, a nastawiona wartość parametru stanie się skuteczna. Zakończenie programowania: Poczekaj 5s lub naciśnij przycisk ode/enter, aż pojawi się aktualna wartość parametru. *Zmniejszenie wartości: Zwiększać wyświetlaną wartość parametru do jej wartości maksymalnej. Następnie cykl zacznie się ponownie od minimalnej wartości parametru. Obowiązującą jednostkę (Uni) należy wybrać przed nastawą wartości parametrów (Px, rpx) oraz wartości granicznych analogowych sygnałów wyjściowych (AP, AEP). Pozwala to na uniknięcie błędów zaokrąglania podczas przeliczania jednostek i umożliwia dokładną nastawę wartości. Jeśli podczas programowania żaden przycisk nie zostanie naciśnięty przez 5s, urządzenie przejdzie w tryb pracy normalnej z niezmienionymi wartościami parametrów. Urządzenie posiada elektroniczną blokadę chroniącą przed niepożądaną zmianą parametrów: W normalnym trybie pracy nacisnąć i przytrzymać przez 0s oba przyciski programujące. Gdy tylko wskazanie wygaśnie, urządzenie będzie odblokowane lub zablokowane. Fabrycznie nowe urządzenia dostarczane są do klienta w stanie

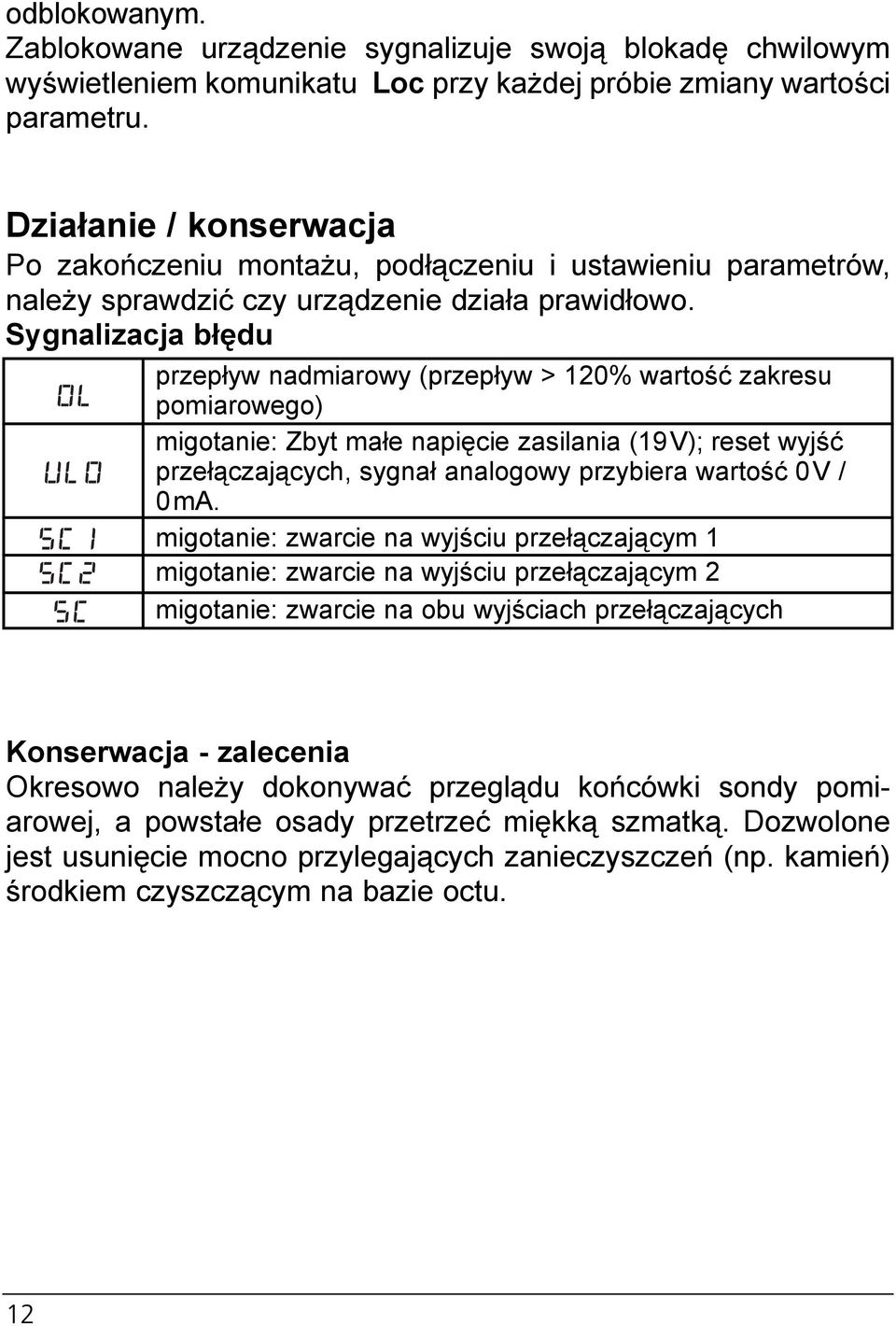

12 odblokowanym. Zablokowane urządzenie sygnalizuje swoją blokadę chwilowym wyświetleniem komunikatu Loc przy każdej próbie zmiany wartości parametru. Działanie / konserwacja Po zakończeniu montażu, podłączeniu i ustawieniu parametrów, należy sprawdzić czy urządzenie działa prawidłowo. ygnalizacja błędu przepływ nadmiarowy (przepływ > 20% wartość zakresu pomiarowego) migotanie: Zbyt małe napięcie zasilania (9V); reset wyjść przełączających, sygnał analogowy przybiera wartość 0V / 0mA. migotanie: zwarcie na wyjściu przełączającym migotanie: zwarcie na wyjściu przełączającym 2 migotanie: zwarcie na obu wyjściach przełączających Konserwacja - zalecenia Okresowo należy dokonywać przeglądu końcówki sondy pomiarowej, a powstałe osady przetrzeć miękką szmatką. Dozwolone jest usunięcie mocno przylegających zanieczyszczeń (np. kamień) środkiem czyszczącym na bazie octu. 2

13 Informacje techniczne / Przyciski funkcyjne / Parametry Nastawa parametrów Punkt przełączenia / 2 Górna wartość graniczna, przy której wyjście zmienia swój stan przełączenia. P2 jest aktywne tylko, jeśli OU2 = Hno, Hnc, Fno lub Fnc. Punkt zerowania / 2 Dolna wartość graniczna, przy której wyjście zmienia swój stan przełączenia. rpx jest zawsze mniejsza niż Px. Urządzenie akceptuje wyłącznie wartości, które są niższe niż Px. Zmiana punktu przełączania powoduje zmianę punktu zerowania (różnica między Px a rpx nie ulega zmianie). Jeżeli różnica jest większa niż nowy punkt przełączania to następuje automatyczne zmniejszenie: rpx jest zmniejszany do minimalnej wartości (0,0). rp2 jest aktywne tylko, jeśli OU2 = Hno, Hnc, Fno lub Fnc Zakresy nastaw dla Px / rpx: strona 24. Konfiguracja wyjścia Istnieje możliwość wyboru 4 ustawień: - Hno = funkcja histerezy / normalnie otwarty (no) - Hnc =funkcja histerezy / normalnie zamknięty (nc) - Fno = funkcja okna / normalnie otwarty (no) - Fnc = funkcja okna / normalnie zamknięty (nc) Konfiguracja wyjścia 2 Istnieje możliwość nastawy 4 funkcji przełączania oraz 2 sygnałów analogowych: - Hno = funkcja histerezy / normalnie otwarty (no) - Hnc =funkcja histerezy / normalnie zamknięty (nc) - Fno = funkcja okna / normalnie otwarty (no) - Fnc = funkcja okna / normalnie zamknięty (nc) - I = wyjście analogowe mA - U = wyjście analogowe V Początkowa wartość wyjścia analogowego Wartość zmierzona, przy której sygnał wyjściowy wynosi 4mA / 0V. Funkcja AP jest aktywna tylko, jeśli OU2 = I lub U. 3

14 Końcowa wartość wyjścia analogowego Wartość zmierzona, przy której sygnał wyjściowy wynosi 20mA / 0V. inimalna różnica pomiędzy AP - AEP to 40%. Funkcja AEP jest aktywna tylko, jeśli OU2 = I lub U. Zakresy nastaw dla AP / AEP: strona 24. Wewnętrzna średnica rury Dostosowanie monitora przepływu do wybranej średnicy rury. Istnieje możliwość wyboru 3 średnic: 5, 9, 24. Dalsze funkcje Podmenu zawierające dodatkowe parametry. Dostęp do tych parametrów jest realizowany przez krótkie naciskanie przycisku ET. Pamięć najmniejszej i największej wartości natężenia przepływu: HI: wyświetla największą zmierzoną wartość przepływu Lo: wyświetla najmniejszą zmierzoną wartość przepływu Kasowanie pamięci: - Nacisnąć i przytrzymać przycisk ode/enter do momentu wyświetlenia HI lub Lo. - Nacisnąć i przytrzymać przycisk et do momentu wyświetlenia Następnie nacisnąć i krótko przytrzymać przycisk ode/enter. Zaleca się kasowanie pamięci tak często, jak tylko urządzenie zaczyna pracować w nowych warunkach. Kalibracja użytkownika (wyjaśnienie strona 9) Jeśli funkcja jest aktywna, wskazywany jest aktualny przepływ. - Aby ustawić żądaną wartość należy nacisnąć przycisk ET (ciągle poprzez naciśnięcie i przytrzymanie; krokowo poprzez jednokrotne wciśnięcie). - Naciśnięcie przycisku ode/enter potwierdza wybór. Po zakończeniu kalibracji świeci się w lewym górnym rogu wskaźnik kalibracji. Kalibracja możliwa jest wyłącznie dla wartości > 25% wartości zakresu pomiarowego. Przy małych wartościach wyświetla się komunikat Lo, a kalibracja nie jest możliwa do przeprowadzenia. Zakres nastaw: -40%...+40% wartości zakresu pomiarowego; maksymalna wartość wskazań: wartość końcowa zakresu pomiarowego + 20%. 4

15 Kasowanie kalibracji - Naciskać przycisk ode/enter do momentu pojawienia się na wyświetlaczu CAr. - Przytrzymać naciśnięty przycisk et do momentu wyświetlenia Następnie nacisnąć i krótko przytrzymać przycisk ode/enter. Reset kalibracji użytkownika CGA; wskaźnik kalibracji zostaje wyłączony. Opóźnienie przełączania W tym czasie dla wyjść przełączających obowiązują specjalne warunki (objaśnienie strona 20). Nastawialny w krokach, co s. Zakres nastaw: s (0 = opóźnienie przełączania nie jest aktywne). Nastawione opóźnienie czasowe dotyczy obu wyjść przełączających. Polaryzacja wyjścia Istnieje możliwość wyboru 2 ustawień: PNP = załączenie dodatnie / NPN załączenie ujemne. Nastawa tego parametru dotyczy obu wyjść przełączających. Ustawienia wyświetlacza Istnieje możliwość wyboru 3 ustawień: d3 = Normalny tryb wyświetlania. rd3 = Wskazania obrócone o 80. OFF = W trybie pracy normalnej wyświetlacz pozostaje wyłączony. Naciśnięcie któregokolwiek z przycisków spowoduje wyświetlanie przez 5s aktualnej wartości pomiaru. Naciśnięcie przycisku ode/enter spowoduje przejście do trybu wyświetlania. Zarówno diody LED sygnalizujące stan przełączenia wyjść, jak i i wskaźnik kalibracji pozostają aktywne w przypadku dezaktywacji wyświetlacza. 5

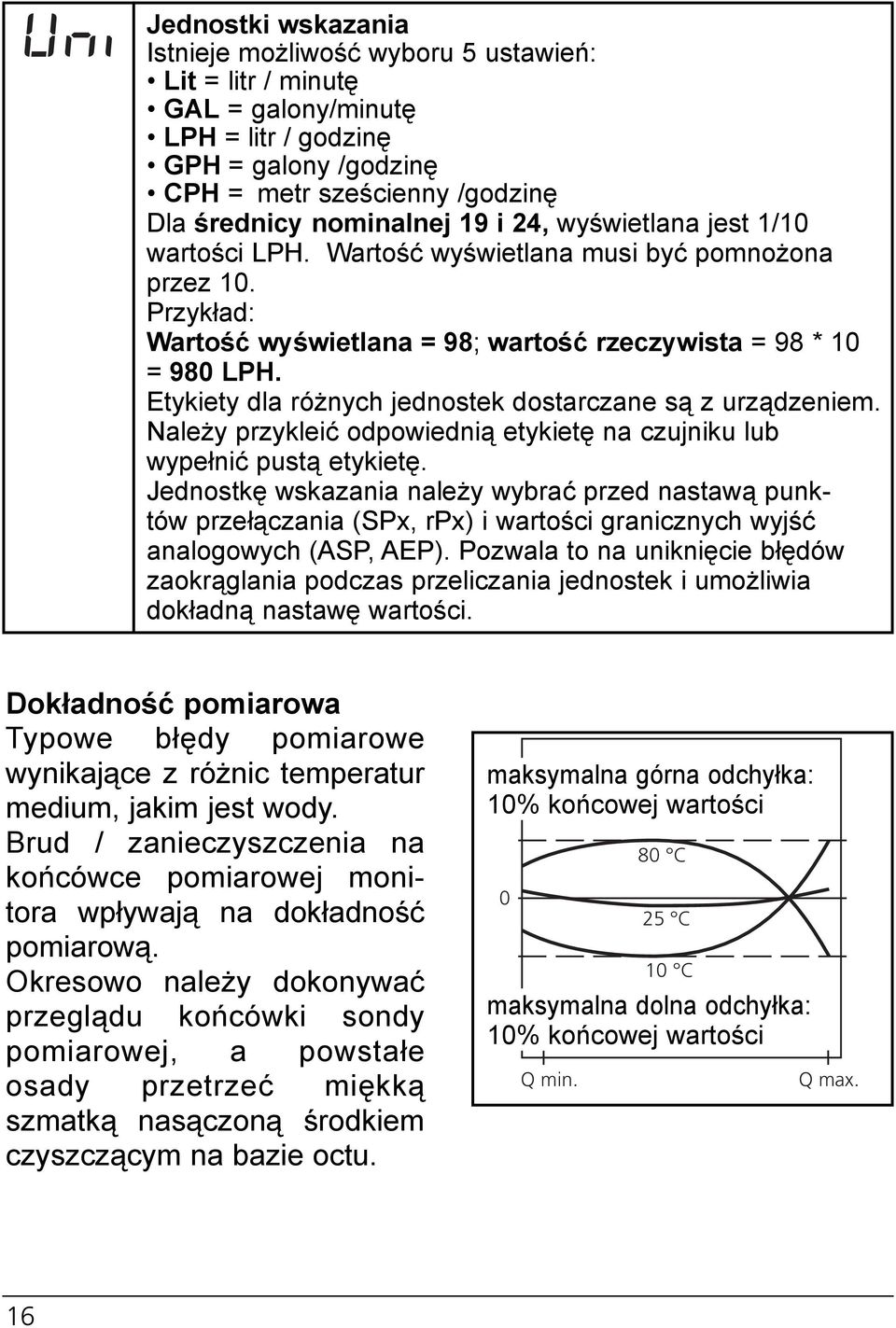

16 Jednostki wskazania Istnieje możliwość wyboru 5 ustawień: Lit = litr / minutę GAL = galony/minutę LPH = litr / godzinę GPH = galony /godzinę CPH = metr sześcienny /godzinę Dla średnicy nominalnej 9 i 24, wyświetlana jest /0 wartości LPH. Wartość wyświetlana musi być pomnożona przez 0. Przykład: Wartość wyświetlana = 98; wartość rzeczywista = 98 * 0 = 980 LPH. Etykiety dla różnych jednostek dostarczane są z urządzeniem. Należy przykleić odpowiednią etykietę na czujniku lub wypełnić pustą etykietę. Jednostkę wskazania należy wybrać przed nastawą punktów przełączania (Px, rpx) i wartości granicznych wyjść analogowych (AP, AEP). Pozwala to na uniknięcie błędów zaokrąglania podczas przeliczania jednostek i umożliwia dokładną nastawę wartości. Dokładność pomiarowa Typowe błędy pomiarowe wynikające z różnic temperatur medium, jakim jest wody. Brud / zanieczyszczenia na końcówce pomiarowej monitora wpływają na dokładność pomiarową. Okresowo należy dokonywać przeglądu końcówki sondy pomiarowej, a powstałe osady przetrzeć miękką szmatką nasączoną środkiem czyszczącym na bazie octu. maksymalna górna odchyłka: 0% końcowej wartości 0 Q min. 80 C 25 C 0 C maksymalna dolna odchyłka: 0% końcowej wartości Q max. 6

17 Histereza Funkcja histerezy podtrzymuje stan wyjścia, jeśli zachodzące zmiany ciśnienia w układzie nieznacznie oscylują wokół wartości obecnie wskazywanej przez urządzenie. Przełączenie wyjścia następuje w momencie, gdy przepływ w układzie przekroczy wartość zdefiniowaną jako punkt przełączenia (Px). Zmniejszenie przepływu poniżej wartości zdefiniowanej jako punkt zerowania (rpx) spowoduje dopiero ponowne przełączenie wyjścia. Nastawa funkcji histerezy: Najpierw trzeba określić punkt przełączenia a następnie podać żądaną wartość punktu zerowania. Funkcja okna Funkcja okna umożliwia monitoring zdefiniowanego zakresu. Gdy ciśnienie w systemie przybiera wartości pomiędzy punktem przełączenia (Px) a punktem zerowania (rpx), wyjście jest zamknięte (funkcja okna/no) lub otwarte (funkcja okna/nc). Q P rp 0 0 Qdopuszczalny zakres P rp 0 0 histereza t Hno Hnc t Fno Fnc 7

18 kalowanie zakresu pomiarowego (wyjście analogowe) Określając początkową wartość wyjścia analogowego (AP) definiuje się wartość mierzoną, dla której urządzenie generuje sygnał 4mA lub 0V. Określając końcową wartość wyjścia analogowego (AEP) definiuje się wartość mierzoną, dla której urządzenie generuje sygnał 20mA lub 0V. inimalna różnica pomiędzy AP - AEP to 40% końcowej wartości skali. Wyjście napięciowe V U [V] Ustawienia fabryczne kalowalny zakres pomiarowy U [V] EW Q 0 AP AEP EW Q EW = końcowa wartość zakresu pomiarowego Dla nastawionego zakresu pomiarowego sygnał wyjściowy przybiera wartości z przedziału V. ygnalizowane są również: przepływ powyżej nastawionego zakresu działania. sygnał wyjściowy > 0 V. 8

19 Wyjście prądowe mA Ustawienia fabryczne I [ma] 20 kalowalny zakres pomiarowy I [ma] EW Q 0 AP AEP EW Q EW = końcowa wartość zakresu pomiarowego ygnał wyjściowy przybiera wartości z przedziału ma. ygnalizowane są również: przepływ powyżej nastawionego zakresu działania. sygnał wyjściowy > 20 ma. Kalibracja użytkownika (CGA) Kalibracja zmienia nachylenie krzywej zakresu pomiarowego. Wpływa ona na wyświetlacz oraz wyjście analogowe. Kalibracja możliwa jest wyłącznie dla wartości > 25% wartości końcowego zakresu pomiarowego. ożliwość wyzerowania ( menu - parametr CAr). wyświetlacz 2 l/min 0 l/min 8 l/min 0 l/min A A A2 A = krzywa mierzonych wartości bez kalibracji A, A2 = krzywa mierzonych wartości po kalibracji Q 9

20 Opóźnienie przełączania (dt) Przy aktywnej funkcji opóźnienia przełączania (dt > 0), obowiązują następujące warunki: Za każdym razem, gdy przepływ osiągnie poziom 3% końcowej wartości (FV): opóźnienie przełączenia staje się aktywne a wyjścia są przełączane zgodnie z ustawieniami: zamknięte dla funkcji NO (Hno/Fno) oraz otwarte dla funkcji NC (Hnc/Fnc). Przy aktywnej funkcji opóźnienia możliwe są 2 przypadki: szybko narastający przepływ osiągnął punkt przełączania / dopuszczalny zakres w czasie określonym przez parametr dt wyjścia pozostają aktywne powoli narastający przepływ osiągnął punkt przełączania / dopuszczalny zakres w czasie określonym przez parametr dt wyjście są wyzerowane. Przykład dt z funkcją histerezy Q P rp 3% dt dt t Hno 0 Hnc przepływ na poziomie 3% wartości końcowej (FV) odliczanie czasu dt rozpoczęte, wyjście staje aktywne Czas dt upłynął, przepływ przekroczył P wyjście pozostaje aktywne Przepływ poniżej P, lecz ciągle powyżej rp wyjście pozostaje aktywne Przepływ poniżej rp reset wyjścia Przepływ osiągnął 3% wartości końcowej (FV) odliczanie czasu dt rozpoczęte, wyjście staje się aktywne Czas dt upłynął, przepływ poniżej P reset wyjścia Przepływ osiągnął poziom P wyjście aktywne 20

21 Przykład: dt z funkcją okna Q P rp 3% 0 dt dt t Fno 0 Fnc Przepływ osiągnął 3% wartości końcowej (FV) odliczanie czasu dt rozpoczęte, wyjście aktywne Czas dt upłynął, przepływ w dopuszczalnym zakresie wyjście pozostaje aktywne Przepływ wykracza poza dopuszczalny zakres, przekracza P reset wyjścia Ponowny spadek przepływu poniżej P wyjście aktywne padek przepływu poniżej rp, wykracza poza dopuszczalny zakres ponowny reset wyjścia Przepływ osiągnął 3% wartości końcowej (FV) odliczanie czasu dt rozpoczęte, wyjście aktywne Czas dt upłynął, przepływ poza dopuszczalnym zakresem reset wyjścia Przepływ w dopuszczalnym zakresie wyjście staje się aktywne 2

22 Dane techniczne Aplikacja trójnik montażowy (DIN 2353): QL (średnica nominalna 5mm) QL (średnica nominalna 9mm) QL (średnica nominalna 24mm) Napięcie zasilania [V] DC Prąd znamionowy [ma] x 250 Zabezpieczenie przed zwarciem, odwrotną polaryzacją / zabezpieczenie przeciążeniowe. padek napięcia [V] < 2 Pobór prądu [ma] < 80 Wyjście analogowe mA (maksymalnie 500Ω) V (minimalnie 2000Ω) Temperatura medium [ C] aksymalny gradient temperatury medium [K/min] Ciśnienie dopuszczalne [bar] Powtarzalność punktu przełączania [w % dla końcowej wartości zakresu pomiarowego] (Q < 30% końcowej wartości zakresu pomiarowego) (Q > 30% końcowej wartości zakresu pomiarowego) Błąd pomiarowy [w % końcowej wartości zakresu pomiarowego] maksymalnie ± 0 Opóźnienie rozruchu [s] Opóźnienie przełączania [s] Czas odpowiedzi [s] (0% 90%) topień ochrony ip 67, III ateriał powierzchni czujnika: stal kwasoodporna (362); O-ring: FP 6x,5 gr 70 hore A ateriał obudowy.. stal kwasoodporna (362); Pocan; PC (acrolon); PA; EPD/X (antoprene); FP (Viton) Temperatura otoczenia [ C] EC IEC 000/4/2 ED: / 8KV IEC 000/4/3 HF promieniowanie w.cz.: V/m IEC 000/4/4 niszczący: KV IEC 000/4/6 HF przewodzenie w.cz.: V 22

23 Rysunek wymiarowy x 2x : wyświetlacz 7-segmentowy / 2: przycisk programujący 23

24 Zakresy nastaw dia = 5 dia = 9 ) dia = 24 ) P / P2 rp / rp2 AP AEP min max min max min max min max 0, 2,0 0,0,9 0,0 8,0 4,0 2,0 0,03 3,7 0,00 3,4 0,00 2,,06 3, ,0 0,72 0,00 0,7 0,00 0,48 0,24 0,72 P / P2 rp / rp2 AP AEP min max min max min max min max 0,2 24,0 0,0 23,8 0,0 6,0 8,0 24,0 0,05 6,34 0,00 6,29 0,00 4,23 2, 6, ,0,44 0,00,43 0,00 0,96 0,48,44 P / P2 rp / rp2 AP AEP min max min max min max min max 0,4 48,0 0,0 47,6 0,0 32,0 6,0 48,0 0, 2,7 0,0 2,6 0,0 8,5 4,2 2, ,02 2,88 0,00 2,86 0,00,92 0,96 2,88 ΔP 0, 0,0 0,0 ΔP 0, 0,0 0 0,0 ΔP 0, 0, 0 0,0 ) wyświetlaną wartość parametru LPH należy pomnożyć przez współczynnik 0. ΔP = przyrost jednostkowy 24
