Instrukcja obsługi Monitor kontrolny dla czujników temperatury TR2432

Transkrypt

1 Instrukcja obsługi onitor kontrolny dla czujników temperatury TR /00 04/20

2 pis treści Uwaga wstępna 3. ymbole 3 2 Instrukcje dotyczące bezpieczeństwa 4 3 Funkcje i własności 4 4 Funkcjonalność 4 4. Komunikacja, nastawa parametrów i przetwarzanie sygnałów Wyjście przełączające Wyjście analogowe 6 5 ontaż 7 6 Podłączenie elektryczne 8 7 Przyciski oraz elementy wskazujące 9 8 enu 0 8. truktura menu Objaśnienie menu 9 Nastawa parametrów 2 9. Nastawianie parametrów ogólnych Konfiguracja wyświetlacza (opcjonalne) Ustawienia sygnałów wyjściowych dla Wyjścia Ustawianie funkcji wyjścia Ustawianie punktów przełączania Ustawienie sygnałów wyjściowych dla Wyjścia Ustawianie funkcji wyjścia kalowanie zakresu analogowego Ustawienia użytkownika (opcjonalne) Ustawienie metody pomiaru Kalibracja punktu zerowego Ustawianie funkcji opóźnienia czasowego dla Wyjścia Ustawienia zachowania wyjść podczas błędu Ustawienie logiki przełączania Wyjścia Funkcje serwisowe Odczyt najniższej/najwyższej wartości temperatury w układzie Przywrócenie ustawień fabrycznych 6 2

3 0 Praca 7 0. Odczyt nastaw parametrów ygnalizacja błędów 7 Rysunek wymiarowy 9 2 Dane techniczne Zakresy nastaw 2 Uwaga wstępna. ymbole Instrukcja > Reakcja, wynik [ ] Oznaczenie przycisków, klawiszy oraz wskaźników Odsyłacz Ważna uwaga Nie stosowanie się do instrukcji obsługi może prowadzić do nieprawidłowego działania lub zakłóceń. 3

4 2 Instrukcje dotyczące bezpieczeństwa Przed przystąpieniem do konfiguracji urządzenia proszę przeczytać niniejszą instrukcję obsługi oraz upewnić się, że urządzenie bez zastrzeżeń może zostać zastosowane w Państwa aplikacji. Nieprawidłowe lub niezgodne z jego przeznaczeniem użytkowanie urządzenia może doprowadzić do jego wadliwego działania lub wywołać niepożądane efekty w Państwa aplikacji. Dlatego też montaż, podłączenie elektryczne, konserwacja i obsługa urządzenia mogą być wykonywane jedynie przez odpowiednio wykwalifikowany personel, upoważniony przez operatora maszyny. Należy sprawdzić kompatybilność materiałów, z których wykonane jest urządzenie ( 2 Dane techniczne) z mierzonym medium. 3 Funkcje i własności Urządzenie monitoruje temperaturę maszyn i urządzeń w połączeniu z czujnikami temperatury. Współpracuje z czujnikami temperatury: Produkcji ifm electronic serii T, T lub TT. Termometr rezystancyjny RTD (Pt 00 lub Pt 000). Urządzenie automatycznie wykrywa typ podłączonego czujnika temperatury i odpowiednio się konfiguruje. Podłączenie elektryczne (czujnika 3- lub 4-przewodowego) jest ustawiane w enu ( 9.5.). 4 Funkcjonalność 4. Komunikacja, nastawa parametrów i przetwarzanie sygnałów Urządzenie wyświetla aktualną wartość temperatury. Generuje 2 sygnały wyjściowe zgodnie z nastawionymi parametrami. WYJŚCIE ygnał przełączający dla wartości granicznej temperatury. WYJŚCIE 2 ygnał analogowy dla temperatury. Dodatkowo wyjście pozwala na wymianę danych przez IO-Link. Urządzenie jest przystosowane do komunikacji dwukierunkowej. Dostępne są następujące funkcje: -- Zdalne wyświetlanie: Odczyt i wyświetlanie bieżącej temperatury w układzie. 4

5 -- Zdalna nastawa parametrów: Odczyt i zmiana bieżących ustawień za pomocą oprogramowania FDT ifm Container lub przez IO-Link. -- Przy pomocy oprogramowania FDT ifm Container, można zachować bieżące ustawienia i zapisać je do dalszych urządzeń tego samego typu. Biblioteka dostępnych plików DT znajduje się na stronie erwis Download. Lista parametrów do nastawy przez IO-Link odpowiednia dla danego urządzenia jest dostępna na: Wybór kraju Wyszukiwarka kart katalogowych 4.2 Wyjście przełączające Wyjście zmienia swój stan przełączenia, jeżeli zmierzona temperatura jest powyżej lub poniżej nastawionych wartości granicznych (P, rp). ożna nastawić następujące funkcje przełączające: Funkcja histerezy / normalnie otwarte: [OU] = [Hno] ( rys. ). Funkcja histerezy / normalnie zamknięte: [OU] = [Hnc] ( rys. ). Najpierw należy nastawić punkt przełączania (P), a następnie punkt zerowania (rp). Funkcja okna / normalnie otwarte: [OU] = [Fno] ( rys. 2). Funkcja okna / normalnie zamknięte: [OU] = [Fnc] ( rys. 2). zerokość zakresu okna reguluje się nastawami punktów przełączania P oraz rp. P = górna wartość, rp = dolna wartość. T T FE 2 P rp HY P rp 0 0 t Hno Hnc 0 0 t Fno Fnc T = temperatura układu; HY = histereza; FE = funkcja okna Podczas korzystania z funkcji okna punkty przełączania i zerowania posiadają stałą histerezę wynoszącą 0,25 % końcowej wartości zakresu pomiarowego. 5

6 Gwarantuje to stabilność stanu przełączenia wyjścia w przypadku niewielkich wahań przepływu objętościowego. 4.3 Wyjście analogowe [OU2] definiuje, czy zakres pomiarowy podawany jest jako sygnał ma ([OU2] = [ I]) lub sygnał V ([OU2] = [U]). Początkowa wartość wyjścia analogowego [AP] określa wartość mierzoną, dla której sygnał wyjściowy wynosi 4 ma lub 0 V. Końcowa wartość wyjścia analogowego [AEP] określa wartość mierzoną, dla której sygnał wyjściowy wynosi 20 ma lub 0 V. inimalna różnica pomiędzy [AP] a [AEP] = 5 K. Wyjście prądowe ma Ustawienia fabryczne Zakres pomiarowy wyskalowany I [ma] I [ma] T [ C] -40 AP AEP 300 T [ C] Dla nastawionego zakresu pomiarowego sygnał wyjściowy przybiera wartości z przedziału od 4 do 20 ma. Wyjście analogowe wskazuje również: Temperatura powyżej nastawionego zakresu działania: ygnał wyjściowy ,5 ma. Temperatura poniżej nastawionego zakresu działania: ygnał wyjściowy 3,8 ma. Jeżeli zakres pomiarowy nie został osiągnięty lub jest przekroczony (T < -60 C or T > +320 C), wyjście zachowuje się odpowiednio do parametru ustawionego w FOU2 ( 9.5.3). 6

7 Wyjście napięciowe 0...0V U [V] Ustawienia fabryczne U [V] kalowalny zakres pomiarowy T [ C] -40 AP AEP 300 T [ C] Dla nastawionego zakresu pomiarowego sygnał wyjściowy przybiera wartości z przedziału od 0 do 0 V. Wyjście analogowe wskazuje również: Temperatura powyżej nastawionego zakresu działania: ygnał wyjściowy 0...0,3 V. Jeżeli zakres pomiarowy nie został osiągnięty lub jest przekroczony (T < -60 C or T > +320 C), wyjście zachowuje się odpowiednio do parametru ustawionego w FOU2 ( 9.5.4). 5 ontaż Należy podłączyć urządzenie do czujnika temperatury i zamontować przy pomocy akcesoriów montażowych. Dostępne są następujące akcesoria nr zamówieniowy Komplet montażowy do bezpośredniego połączenia czujników temperatury TT E3007 Zacisk montażowy Ø 34 mm, PBT E007 Zacisk montażowy Ø 34 mm, PA E093 Adapter montażowy podwójny, PO E30078 Adapter montażowy potrójny, PO E

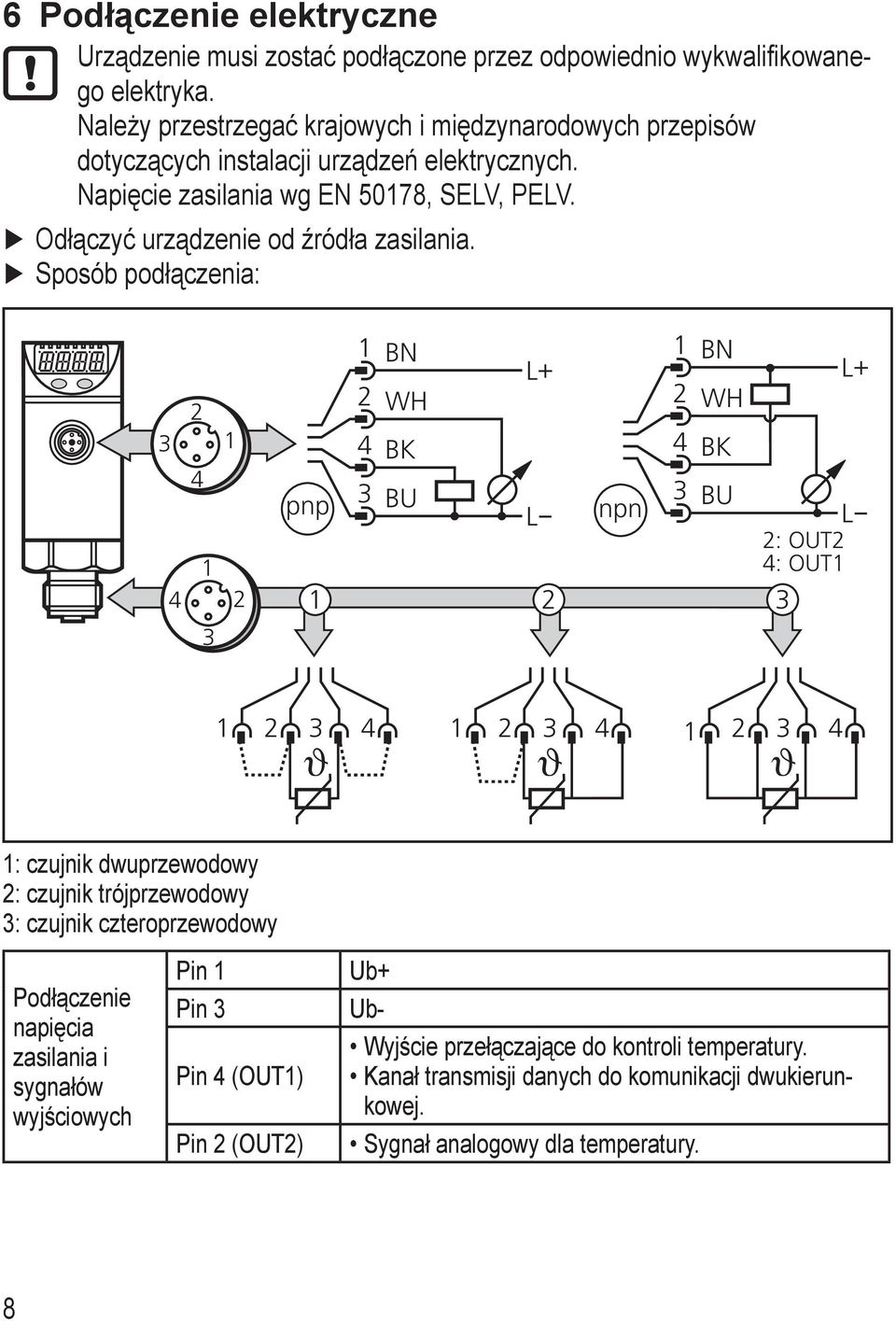

8 6 Podłączenie elektryczne Urządzenie musi zostać podłączone przez odpowiednio wykwalifikowanego elektryka. Należy przestrzegać krajowych i międzynarodowych przepisów dotyczących instalacji urządzeń elektrycznych. Napięcie zasilania wg EN 5078, ELV, PELV. Odłączyć urządzenie od źródła zasilania. posób podłączenia: pnp BN WH BK BU L+ L 2 npn BN WH BK BU L+ L 2: OUT2 4: OUT ϑ ϑ ϑ : czujnik dwuprzewodowy 2: czujnik trójprzewodowy 3: czujnik czteroprzewodowy Podłączenie napięcia zasilania i sygnałów wyjściowych Pin Pin 3 Pin 4 (OUT) Pin 2 (OUT2) Ub+ Ub- Wyjście przełączające do kontroli temperatury. Kanał transmisji danych do komunikacji dwukierunkowej. ygnał analogowy dla temperatury. 8

9 podłączenie z czujnikiem temperatury czujnik dwuprzewodowy czujnik trójprzewodowy Ustawienia menu: mod = 4w, mostek pomiędzy / 2 oraz 3 / 4. Błąd połączenia może zostać poprawiony w menu COF. Ustawienie menu: mod = 3w, mostek pomiędzy / 2. aksymalna oporność kabla o wartości 0 Ω na przewód nie może zostać przekroczona (odpowiada to kablowi o długości około 80 m i przekroju przewodu 0,4mm²). czujnik czteroprzewodowy Ustawienie menu: mod = 4w. Kolory przewodów w konektorach ifm: = BN (brązowy), 2 = WH (biały), 3 = BU (niebieski), 4 = BK (czarny) 7 Przyciski oraz elementy wskazujące ode/enter et 0 do 8: Diody wskazujące LED --Dioda LED : Aktualna temperatura medium w C. --Dioda LED 2: Aktualna temperatura medium w F. --LED 8 = tan wyjścia. 9: 4-pozycyjny wyświetlacz alfanumeryczny --Wskazanie wartości zmierzonej temperatury w instalacji. --Wskazanie parametrów i ich wartości. 0: Przycisk et --Nastawa wartości parametrów (ciągła poprzez naciśnięcie i przytrzymanie; przyrostowo przez jednokrotne naciśnięcie). : Przycisk ode/enter --Wybór parametrów i potwierdzenie przypisanych wartości. 9

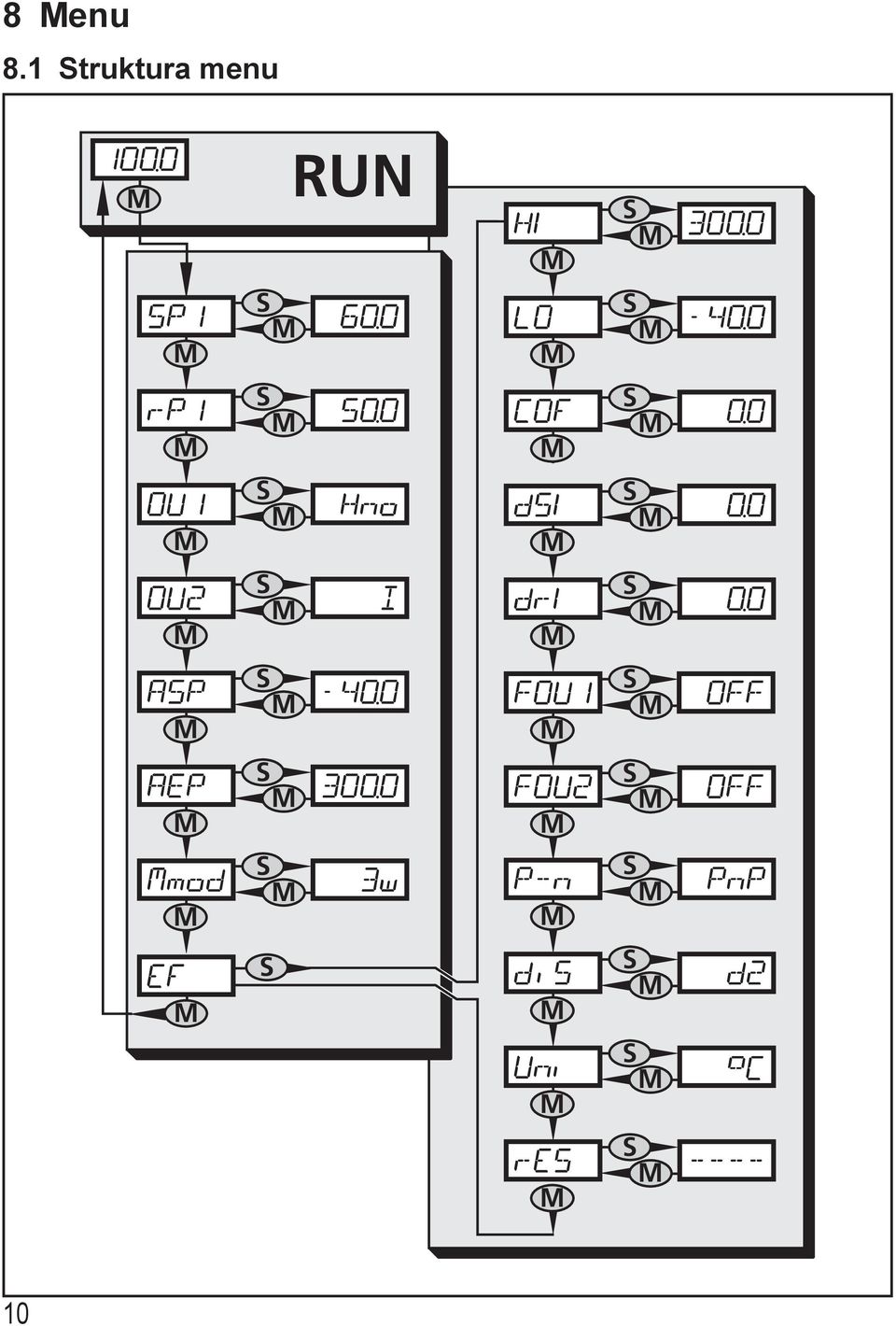

10 0 8 enu 8. truktura menu RUN

11 8.2 Objaśnienie menu P/rP Górna / dolna wartość graniczna temperatury w instalacji, przy której Wyjście przełącza się. OU Funkcja wyjścia dla Wyjścia : ygnał przełączający dla wartości granicznych: funkcja histerezy [H..] lub funkcja okna [F..], normalnie otwarte [. no] lub normalnie zamknięte [. nc]. OU2 Funkcja wyjścia dla Wyjścia 2: ygnał analogowy: ma [I] lub V [U]. AP AEP mod EF HI LO COF Początkowa wartość sygnału analogowego. Końcowa wartość sygnału analogowego. etoda pomiaru (2-, 3- i 4-przewodowe czujniki temperatury). Funkcje rozszerzone / otwarcie poziomu 2 menu. Najwyższa wartość temperatury zapisana w pamięci. Najniższa wartość temperatury zapisana w pamięci. Kalibracja punktu zerowego. d Opóźnienie przełączenia wyjścia. dr Opóźnienie zerowania wyjścia. FOU FOU2 P-n di Uni re Zachowanie wyjścia w przypadku wystąpienia błędu wewnętrznego. Zachowanie wyjścia 2 w przypadku wystąpienia błędu wewnętrznego. Logika przełączania wyjścia : PNP lub NPN. Odświeżanie i orientacja wyświetlacza. Jednostka pomiaru dla temperatury w układzie. Przywrócenie ustawień fabrycznych.

12 9 Nastawa parametrów Podczas ustawienia parametrów urządzenie pozostaje w trybie pracy. Czujnik działa z niezmienionymi wartościami parametrów, dopóki wprowadzanie zmian nie zostanie zakończone. 9. Nastawianie parametrów ogólnych Aby zmienić parametry, należy każdorazowo wykonać 3 kroki: Wybór parametru Naciskać przycisk [ode/enter] do momentu wyświetlenia pożądanego ode/enter et parametru. 2 Nastawa wartości parametrów Nacisnąć i przytrzymać przycisk [et]. > > Przez 5 s miga dotychczasowa ode/enter et wartość parametru. > > Po upływie 5 s: Nastawiona wartość zmienia się: przyrostowo przez jednorazowe naciskanie klawisza lub w sposób ciągły przez jego przytrzymanie. Wartości numeryczne są zwiększane ciągle w sposób krokowy. W celu zmniejszenia wartości: zwiększać wyświetlaną wartość parametru do jej wartości maksymalnej. Następnie cykl zacznie się ponownie od minimalnej wartości parametru. 3 Potwierdzanie wartości parametru Krótko przytrzymać przycisk [ode/ Enter]. > > Parametr zostanie ponownie ode/enter et wyświetlony. Nowa wartość parametru została zapamiętana. Nastawianie pozostałych parametrów Rozpocząć ponownie od początku (krok ). Zakończenie nastawiania parametrów Naciskać przycisk [ode/enter] do momentu wyświetlenia aktualnie zmierzonej wartości lub poczekać 5 s. > > Urządzenie powraca do trybu pracy. Jeżeli w trakcie dokonywania modyfikacji wartości parametru wyświetla się symbol [Loc], czujnik jest zablokowany programowo. Blokada może być zdjęta jedynie przez dedykowane oprogramowanie. 2

13 W przypadku nastawy przy pomocy oprogramowania ifm Container, wartości parametrów są wprowadzone w dedykowane pola. Lista parametrów odpowiednia dla danego urządzenia do nastawy przez IO-Link jest dostępna na: Wybór kraju Wyszukiwarka kart katalogowych Przejść z poziomu menu na poziom 2 menu: Naciskać przycisk [ode/enter] do momentu, aż na wyświetlaczu pojawi się [EF]. Jeśli podmenu jest chronione kodem dostępu, na wyświetlaczu pojawi się migający komunikat [Cod]. Przytrzymać naciśnięty przycisk [et] ode/enter et do momentu wyświetlenia poprawnego nr kodu. Krótko przytrzymać przycisk [ode/ Enter]. Ustawienia fabryczne urządzeń ifm electronic: brak ograniczenia dostępu. Krótko przytrzymać przycisk [et]. > > Wyświetlany jest pierwszy parametr ode/enter et menu podrzędnego (tu: [HI]). Przy pomocy oprogramowania ifm Container: Aktywować przycisk [EF]. Jeżeli poziom 2 menu jest chroniony kodem dostępu, pojawi się pole do wprowadzenia kodu. Należy wprowadzić prawidłowy kod. 3

14 Blokowanie / odblokowywanie Urządzenie posiada elektroniczną blokadę chroniącą przed niepożądaną zmianą ustawień. Należy upewnić się, iż urządzenie znajduje się w normalnym trybie pracy. ode/enter et Nacisnąć i przytrzymać przyciski [ode/enter] + [et] przez 0 s. 0 s > > Wyświetlony zostanie symbol [Loc]. Podczas pracy: [Loc] jest krótko wyświetlane przy próbie zmiany parametrów. By odblokować: Nacisnąć i przytrzymać przyciski [ode/enter] + [et] przez 0 s. ode/enter et > > Na wyświetlaczu widoczny jest symbol [uloc]. 0 s Ustawienia fabryczne: urządzenie odblokowane. Czas oczekiwania: Jeśli żaden przycisk nie zostanie naciśnięty przez 5 s, urządzenie wraca do normalnego trybu pracy z niezmienionymi wartościami. 9.2 Konfiguracja wyświetlacza (opcjonalne) Z menu należy wybrać parametr [Uni], a następnie obowiązującą jednostkę pomiaru: [ C] lub [ F]. Wybrać parametr [di] i nastawić wymaganą aktualizację wskazań i orientację wyświetlacza: --[d]: Aktualizacja wskazania co 50 ms. --[d2]: Aktualizacja wskazania co 200 ms. --[d3]: Aktualizacja wskazania co 600 ms. --[rd], [rd2], [rd3]: Wyświetlanie dla d, d2, d3; odwrócone o [OFF]: Wyświetlacz jest wyłączony w trybie pracy. 4

15 9.3 Ustawienia sygnałów wyjściowych dla Wyjścia 9.3. Ustawianie funkcji wyjścia Wybrać [OU] oraz jedną z dostępnych opcji: --[Hno] = funkcja histerezy / wyjście normalnie otwarte. --[Hnc] = funkcja histerezy / wyjście normalnie zamknięte. --[Fno] = funkcja okna / wyjście normalnie otwarte. --[Fnc] = funkcja okna / wyjście normalnie zamknięte Ustawianie punktów przełączania Wybrać [P] i ustawić wartość, przy której nastąpi przełączenie wyjścia. Wybrać [rp] i ustawić wartość, przy której nastąpi zerowanie wyjścia. rp jest zawsze mniejsze od P. Urządzenie akceptuje wyłącznie wartości, które są niższe niż P. 9.4 Ustawienie sygnałów wyjściowych dla Wyjścia Ustawianie funkcji wyjścia Z menu należy wybrać parametr [OU2] ] oraz wybrać jedną z dostępnych opcji: --[I] = sygnał prądowy proporcjonalny do temperatury (4 20 ma). --[U] = sygnał napięciowy proporcjonalny do temperatury (0 0 ) kalowanie zakresu analogowego Należy wybrać [AP] i ustawić wartość odpowiadającą 4 ma / 0 V. Należy wybrać [AEP] i ustawić wartość odpowiadającą 20 ma / 0 V. inimalna różnica pomiędzy AP a AEP = 5 K. 9.5 Ustawienia użytkownika (opcjonalne) 9.5. Ustawienie metody pomiaru Z menu należy wybrać parametr [mod] i ustawić wartość: --[3w] pomiar 3-przewodowy. --[4w] pomiar 2- i 4-przewodowy Kalibracja punktu zerowego Wybrać [COF] oraz wprowadzić wartość. Zakresy nastaw: -0,0...0,0 C w odstępach co 0, C. -8,0...8,0 F w odstępach co 0, F. Wewnętrznie zmierzona wartość "0" zostanie przesunięta o tą wielkość. 5

16 9.5.3 Ustawianie funkcji opóźnienia czasowego dla Wyjścia [d] = opóźnienie przełączania / [dr] = opóźnienie zerowania. Z menu należy wybrać parametr [d] lub [dr] i ustawić wartość pomiędzy 0, a 50 s (przy 0,0 opóźnienie czasowe jest nieaktywne) Ustawienia zachowania wyjść podczas błędu Z menu należy wybrać parametr [FOU] i określić jego wartość: --[On] = wyjście zamknie się (ON) w przypadku wystąpienia błędu. --[OFF] = Wyjście otworzy się (OFF) w przypadku wystąpienia błędu. Z menu należy wybrać parametr [FOU2] i określić jego wartość: --[On] = ygnał analogowy przyjmuje górną wartość graniczną (2,0 ma / 0,6 V). --[OFF] = ygnał analogowy przyjmuje dolną wartość graniczną (3,5m A / 0 V) Ustawienie logiki przełączania Wyjścia Z menu należy wybrać parametr [P-n] i ustawić [PnP] lub [npn]. 9.6 Funkcje serwisowe 9.6. Odczyt najniższej/najwyższej wartości temperatury w układzie Z menu należy wybrać [HI] lub [LO], krótko nacisnąć [et]. [HI] = wartość maksymalna, [LO] = wartość minimalna. Kasowanie pamięci: Z menu należy wybrać parametr [HI] lub [LO]. Nacisnąć i przytrzymać przycisk [et] do momentu wyświetlenia.[----]. Nacisnąć krótko przycisk [ode/enter] Przywrócenie ustawień fabrycznych Wybrać [re]. Nacisnąć i przytrzymać przycisk [et] do momentu wyświetlenia symbolu [----]. Nacisnąć krótko przycisk [ode/enter]. Zaleca się zapisanie własnych ustawień w tabeli przed przywróceniem ustawień ( 3 Ustawienia fabryczne). 6

17 0 Praca Po włączeniu zasilania urządzenie jest w trybie pracy (= normalny tryb pracy). Wykonuje pomiary, przetwarza oraz generuje sygnały wyjściowe zgodnie z ustawieniami parametrów. Wskazania pracy Rozdział 7 Przyciski oraz elementy wskazujące. 0. Odczyt nastaw parametrów Naciskać przycisk[ode/enter] do momentu, aż wymagany parametr zostanie wyświetlony. Nacisnąć krótko przycisk [et]. > > Urządzenie wyświetla wartość odpowiedniego parametru przez około 5 s. Po upływie 5 s urządzenie powróci do normalnego trybu pracy. 0.2 ygnalizacja błędów [OL] Temperatura za wysoka (zakres przekroczony o ponad 3% wartości końcowej zakresu pomiarowego). [UL] Temperatura za niska (zakres pomiarowy poniżej wartości początkowej zakresu o ponad 0%). [Err] Brak podłączonego czujnika temperatury. Błąd lub zwarcie w czujniku temperatury, przerwanie przewodu. Zakres pomiarowy nie osiągnięty lub przekroczony (T < -60 C or T > +320 C). [C] Zwarcie na wyjściu OUT. Wyjście jest wyłączone do momentu usunięcia przyczyny zwarcia układu. [Loc] Przyciski programujące zablokowane, zmiana parametrów odrzucona. [Loc] Urządzenie zablokowano programowo, zmiana parametru odrzucona. [PARA] Ustawiona wartość parametru poza prawidłowym zakresem urządzenie nie jest gotowe do pracy. Błąd może się pojawić przy ustawieniu parametrów IO- Link. Jeżeli aktywowany zostanie nieprawidłowy parametr, wyświetla się symbol [PARA]. Komunikaty C i ERR wyświetlają się nawet, gdy wyświetlacz jest wyłączony. 7

18 Odpowiedź wyjść w przypadku błędnej nastawy parametrów [PARA]: WYJŚCIE WYJŚCIE 2 Nieprawidłowe ustawienie [OU] / [OU2] OFF OFF Nieprawidłowe ustawienie [FOU] / [FOU2] OFF OFF Nieprawidłowe ustawienie [P-n] OFF OFF Nieprawidłowe ustawienie pozostałych parametrów zg. z ustawieniem [FOU] Odpowiedź wyjścia analogowego w przypadku błędu [Err], [OL], [UL]: Ustawiony zakres pomiarowy nie został osiągnięty. Ustawiony zakres pomiarowy przekroczony. Zakres pomiarowy nie osiągnięty lub przekroczony (T < -60 C or T > +60 C). zg. z ustawieniem [FOU2] Liniowy spadek sygnału prądowego do 3,8 ma; sygnał napięciowy pozostaje przy 0 V. Liniowy wzrost sygnału analogowego do 20,5 ma / 0,3 V. Komunikat błędu [Err]; ygnał analogowy zg. z ustawieniami [FOU2]. 8

19 Rysunek wymiarowy ,5 93 2x 60 G 2 Wymiar w mm : Wyświetlacz 2: Diody LED 3: Przycisk programujący 4: Konektor dla czujnika temperatury (2x)

20 2 Dane techniczne Zakres pomiarowy [ C / F] / Interfejs komunikacyjny... IO-Link.0 zybkość transmisji [kbaud] Napięcie zasilania [V] DC Prąd znamionowy [ma] Zabezpieczenie przed zwarciem (impulsowe); ochrona przed odwrotną polaryzacją i przeciążeniem Zintegrowana funkcja Watchdog padek napięcia [V]...2 Pobór prądu [ma]...< 50 Czas odpowiedzi wyjścia przełączającego [ms]...30 Wyjście analogowe ma / V Największe dopuszczalne obciążenie wyjścia prądowego [Ω]... (Ub - 0 V) x 50 Najmniejsze dopuszczalne obciążenie wyjścia napięciowego [Ω] Czas odpowiedzi wyjścia przełączającego [ms] Dokładność - wyjście przełączające [K]...± wyjście analogowe [K]...± wyświetlacz [K]...± 0.3 Rozdzielczość - wyjście przełączające [K] wyjście analogowe [K]...< 0. - wyświetlacz [K]...0. ateriał obudowy... stal kwasoodporna (3045); EPD/X (antoprene); PBT (Pocan); FP (Viton) Temperatura otoczenia [ C] Temperatura składowania [ C] Ciśnienia maksymalne [bar] topień ochrony... IP 67 Klasa ochrony...iii Odporność na wstrząsy [g] (DIN / IEC , ms) Odporność na wibracje [g] (DIN / IEC , Hz) EC EN wyłądowania elektrostatyczne:... 4kV CD / 8kV AD EN promieniowanie w. cz:... 0 V/m EN niszczący:... 2 kv EN :... kv EN przewodzenie w. cz:... 0 V 20

21 2. Zakresy nastaw TEP P rp AP AEP min maks min maks min maks min maks T C -39,8 300,0-40,0 299,8-40,0 295,0-35,0 300,0 0, F -39,6 572,0-40,0 57,6-40,0 563,0-3,0 572,0 0, T = Przyrost 3 Ustawienia fabryczne Ustawienia fabryczne Ustawienia użytkownika P 60,0 rp 50,0 OU OU2 Hno I AP -40,0 AEP 300,0 mod 4w COF 0,0 d 0,0 dr 0,0 d2 0,0 dr2 0,0 FOU FOU2 P-n di OFF OFF PnP d2 Uni C Więcej informacji na 2
