1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH SYSTEM KLIMATYZACJI W POMIESZCZENIACH BUDYNKU ADMINISTRACYJNEGO STAROSTWA POWIATOWEGO W BIŁGORAJU INSTALACJA ELEKTRYCZNA ZASILANIA KLIMATYZACJI ( Kod CPV : roboty instalacyjne elektryczne) BRANśA ELEKTRYCZNA Inwestor : Powiat Biłgorajski Biłgoraj ul. Kościuszki 94 Sporządził: inŝ. Stanisław Trzciński, upr. proj. 82/Tbg/88 Data opracowania: listopad 2014r. 1

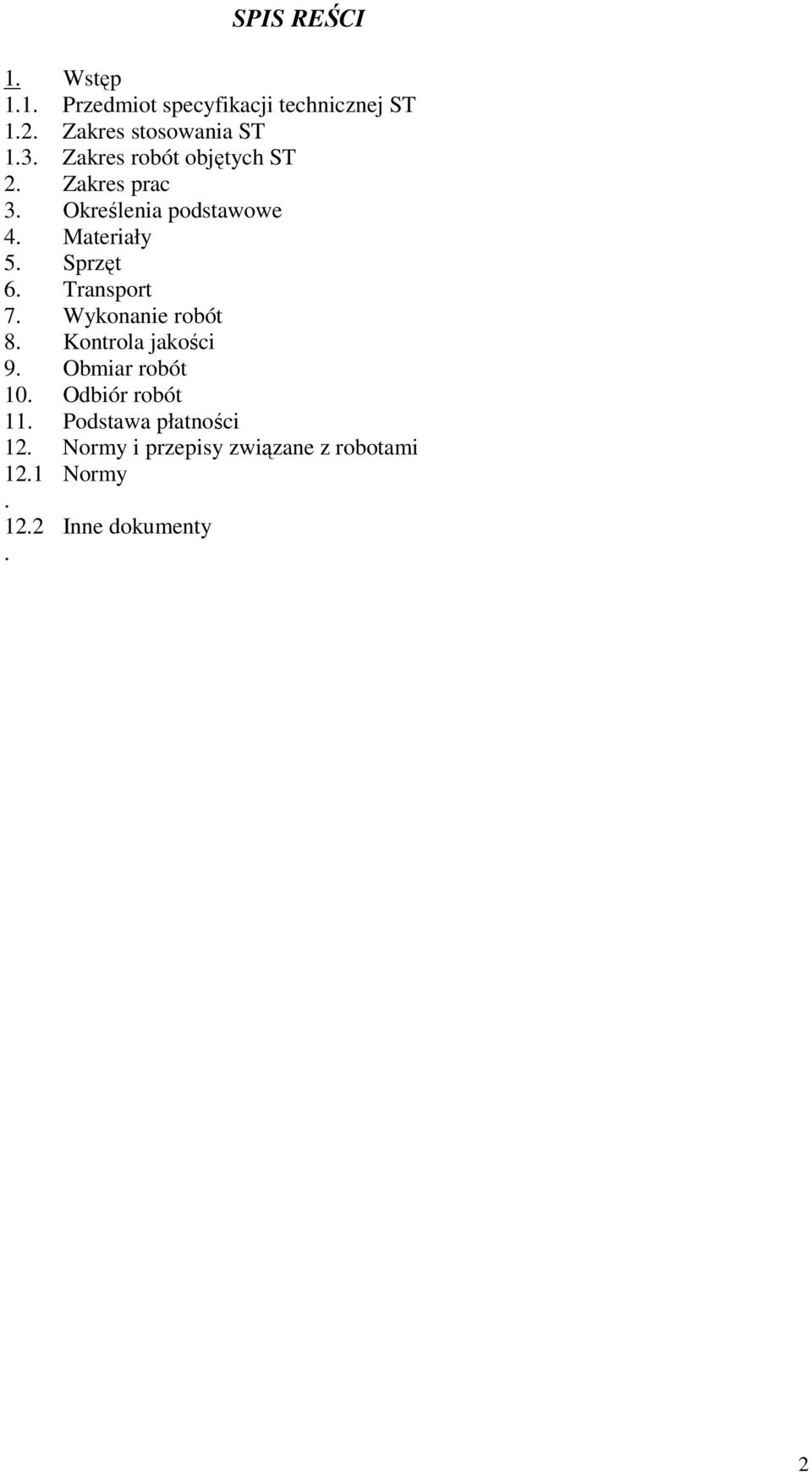

2 SPIS REŚCI 1. Wstęp 1.1. Przedmiot specyfikacji technicznej ST 1.2. Zakres stosowania ST 1.3. Zakres robót objętych ST 2. Zakres prac 3. Określenia podstawowe 4. Materiały 5. Sprzęt 6. Transport 7. Wykonanie robót 8. Kontrola jakości 9. Obmiar robót 10. Odbiór robót 11. Podstawa płatności 12. Normy i przepisy związane z robotami 12.1 Normy Inne dokumenty. 2

3 1. WSTĘP 1.1. Przedmiot specyfikacji technicznej(st) Przedmiotem niniejszej ST są wymagania dotyczące wykonania i odbioru instalacji elektrycznej zasilającej system klimatyzacji w pomieszczeniach budynku administracyjnego Starostwa Powiatowego w Biłgoraju, przy ul. Kościuszki Zakres stosowania ST Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu realizacji robót wymienionych w punkcie Zakres robót objętych ST Zakres robót zgodny z projektem budowlano-wykonawczym p.t. Instalacja elektryczna zasilania klimatyzacji. 2. ZAKRES PRAC Zakres niniejszego opracowania obejmuje : - wykonanie tablicy rozdzielczej TK do zasilania projektowanej klimatyzacji, - wykonanie wewnętrznej linii zasilającej do tablicy rozdzielczej TK, - wykonanie instalacji siłowej zasilania jednostek zewnętrznych klimatyzacji, - wykonanie instalacji zasilająco-sterującej jednostki wewnętrzne klimatyzacji, - wykonanie instalacji piorunochronnej nad jednostkami zewnętrznymi na dachu budynku. - uporządkowanie terenu po elektrycznych robotach instalacyjnych, - odbiór całości wykonanych prac. 3. Określenia podstawowe Określenia podstawowe w niniejszej ST są zgodne z obowiązującymi normami, przepisami oraz aktualnym prawem budowlanym. 4. Materiały Materiałami stosowanymi przy wykonywaniu robót według niniejszej specyfikacji są materiały wyszczególnione w zestawieniu materiałów w projekcie budowlanym podanym w punkcie 1.3 i w przedmiarze robót. Podane w w/w opracowaniach nazwy materiałów i urządzeń naleŝy czytać łącznie z uzupełnieniem...lub równowaŝne lecz o parametrach i właściwościach nie gorszych 5. Sprzęt Wykonawca jest zobowiązany do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywania robót oraz pogorszenia stanu środowiska naturalnego, zarówno w miejscu wykonywania tych robót jak przy wykonywaniu czynności pomocniczych i związanych z transportem pionowym i poziomym poza placem budowy. Sprzęt uŝywany przez wykonawcę powinien uzyskać akceptacje Inspektora Nadzoru. 6. Transport Wykonawca zobowiązany jest do stosowania jedynie takich środków transportu które nie 3

4 wpłyną niekorzystnie na jakość wykonywanych robót oraz nie spowoduje pogorszenia stanu środowiska naturalnego. 7. Wykonanie robót 7.1 Wykonawca robót jest odpowiedzialny za prowadzenie dokumentacji budowy, jakość wykonanych robót, prowadzenie prac zgodnie z dokumentacją projektową, ST, przepisami i obowiązującymi Polskimi Norami, aktualnym Prawem Budowlanym, wymogami branŝowymi, poleceniami Inspektora Nadzoru, wg zatwierdzonego harmonogramu robót. 7.2 W trakcie wykonywania robót naleŝy przestrzegać przepisów i norm ujętych w pkt. 12 niniejszej specyfikacji, oraz ogólnie obowiązujących przepisów bezpieczeństwa i higieny pracy. 7.3 Rozpoczęcie robót winno być poprzedzone protokolarnym przekazaniem placu budowy. 8. Kontrola jakości Celem kontroli jakości jest stwierdzenie osiągnięcia jakości wykonanych robót przy budowie instalacji elektrycznych Urządzenia, aparaty, oprawy oświetleniowe, przewody elektryczne i teletechniczne, urządzenia i osprzęt teletechniczny, komputerowy, informatyczny, kable elektryczne i teletechniczne,listwy i koryta instalacyjne, osprzęt instalacyjny powinny posiadać wymagane na mocy Ustawy Prawo Budowlane certyfikaty, deklaracje i atesty Zakres prób i pomiarów odbiorczych określają normy ujęte w punkcie 12. Szczególnie istotne są; - sprawdzenie ciągłości przewodów ochronnych, - pomiar rezystancji izolacji instalacji elektrycznej i strukturalnej, - pomiar rezystancji uziemienia, - sprawdzenie samoczynnego wyłączenia zasilania, - sprawdzenie biegunowości. - pomiary natęŝenia oświetlenia, - przeprowadzenie prób działania, 8.3. Kontrola i badanie w trakcie robót - sprawdzenie kontroli zgodności i realizacji robót zgodnie z projektem, pozwoleniem na budowę, przepisami i obowiązującymi Polskimi Normami oraz zasadami wiedzy technicznej - sprawdzanie jakości wykonywanych robót, wybudowanych wyrobów budowlanych, a w szczególności zapobieganie montaŝu wadliwych i niedopuszczonych do obrotu materiałów i urządzeń elektrycznych i teletechnicznych. 9. Obmiar robót Obmiar robót przeprowadzić zgodnie z opracowanym przedmiarem robót i stanem faktycznym wykonanych elementów. 10. Odbiór robót W trakcie budowy dokonać naleŝy odbioru robót zanikających i ulegających zakryciu Zasady odbioru końcowego robót. Wykonawca zobowiązany jest dostarczyć następujące dokumenty. - dokumentację powykonawczą, - protokoły z dokonanych pomiarów, - protokoły z odbióru robót zanikających, 4

5 - atesty i certyfikaty. 11. Podstawa płatności Według zasad określonych w umowie na wykonanie robót. Cena obejmuje wykonanie robót wg kosztorysu. Do cen jednostkowych nie zaliczany jest podatek VAT. 12. Normy i przepisy związane z robotami wymienionymi w tej specyfikacji 12.1 Normy PN-IEC ;1994. Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Dobór środków ochrony przeciw poraŝeniowej w zaleŝności od wpływów zewnętrznych. PN-IEC ;2000. Międzynarodowy słownik terminologiczny elektryki. Instalacje elektryczne w obiektach budowlanych. PN-IEC ;2000. Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe. PN-IEC ;2000. Instalacje elektryczne w obiektach budowlanych. Ustalenia ogólnych charakterystyk. PN-IEC ;2000. Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporaŝeniowa. PN-IEC ;1999. Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed skutkami oddziaływania cieplnego. PN-IEC ;1999. Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetęŝeniowym. PN-IEC ; Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed obniŝeniem napięcia. Odłączanie izolacyjne przełączenia. PN-IEC ;1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Zastosowanie środków ochrony zapewniających bezpieczeństwo. Postanowienia ogólne, środki ochrony przed poraŝeniem prądem elektrycznym. PN-IEC ;1999. Instalacje elektryczne w obiektach budowlanych. Ochrona instalacji niskiego napięcia przed przejściowymi przepięciami i uszkodzeniami przy doziemieniach w sieciach wysokiego napięcia. PN-IEC ;1999. Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami atmosferycznymi lub łączeniowymi. PN-IEC ;1999. Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony zapewniających bezpieczeństwo. Środki ochrony przed prądem przetęŝeniowym. PN-IEC ;1999. Instalacja elektryczna w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Dobór środków ochrony w zaleŝności od wpływów zewnętrznych. Ochrona przeciw poŝarowa. PN-IEC ;2000. Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Postanowienia ogólne PN-IEC ;2000. Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Oprzewodowanie. PN-IEC ;2000. Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Aparatura rozdzielcza i sterownicza. PN-IEC ;2000. Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Uziemienie i przewody ochronne. PN-IEC ;2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ 5

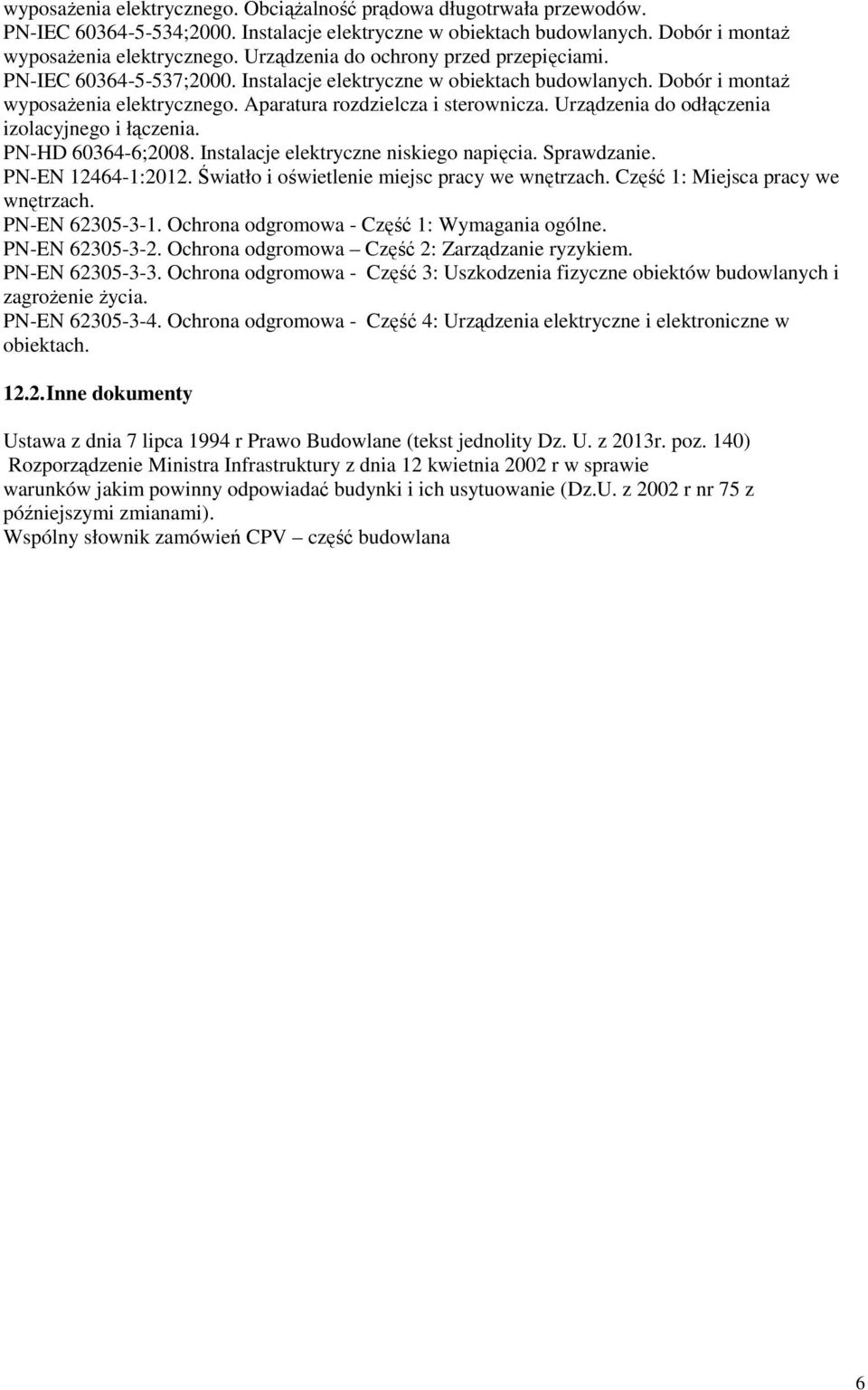

6 wyposaŝenia elektrycznego. ObciąŜalność prądowa długotrwała przewodów. PN-IEC ;2000. Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Urządzenia do ochrony przed przepięciami. PN-IEC ;2000. Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Aparatura rozdzielcza i sterownicza. Urządzenia do odłączenia izolacyjnego i łączenia. PN-HD ;2008. Instalacje elektryczne niskiego napięcia. Sprawdzanie. PN-EN :2012. Światło i oświetlenie miejsc pracy we wnętrzach. Część 1: Miejsca pracy we wnętrzach. PN-EN Ochrona odgromowa - Część 1: Wymagania ogólne. PN-EN Ochrona odgromowa Część 2: Zarządzanie ryzykiem. PN-EN Ochrona odgromowa - Część 3: Uszkodzenia fizyczne obiektów budowlanych i zagroŝenie Ŝycia. PN-EN Ochrona odgromowa - Część 4: Urządzenia elektryczne i elektroniczne w obiektach Inne dokumenty Ustawa z dnia 7 lipca 1994 r Prawo Budowlane (tekst jednolity Dz. U. z 2013r. poz. 140) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002 r nr 75 z późniejszymi zmianami). Wspólny słownik zamówień CPV część budowlana 6
