1 P R O J E K T B U D O W L A N Y PROJEKT WYKONAWCZY REMONTU POMIESZCZEŃ SZKOLNYCH Z PRZEZNACZENIEM NA PRZEDSZKOLE W BUDYNKU SZKOLy PODSTAWOWEJ UL.ARMII KRAJOWEJ 39 W WARSZAWIE-WESOŁEJ INWESTOR: Dzielnica Wesoła Miasta Stółecznego Warszawy ul. 1. Praskiego Pułku 33 w Warszawie-Wesołej Projektował: Dariusz Michalczyk upr. bud. St 47/89 MIDAR Dariusz Michalczyk ul. Polna Leoncin tel tel/fax NIP REGON Egz. Nr. 1

2 KWIECIEŃ 2016r SPIS TREŚCI: KSEROKOPIA UPRAWNIEŃ BUDOWLANYCH KSEROKOPIA ZAŚWIADZCZENIA O PRZYNALEŻNOŚCI DO IZBY SPIS TREŚCI OŚWIADCZENIE PROJEKTANTA CZĘŚĆ OPISOWA: 1. TEMAT OPRACOWANIA PODSTAWA OPRACOWANIA LOKALIZACJA ZAKRES OPRACOWANIA OPIS OGÓLNY WYMAGANIA OCHRONY PRZECIWPOZAROWEJ OPIS BUDOWLANY PROJEKTOWANYCH PRAC INFORMACJA DOTYCZĄCA BIOZ UWAGI KOŃCOWE CZĘŚĆ RYSUNKOWA: RYS.1. Rzut parteru -inwentaryzacja RYS.2 Rzut parteru projekt - 1:50 RYS.3 Zestawienie stolarki 2

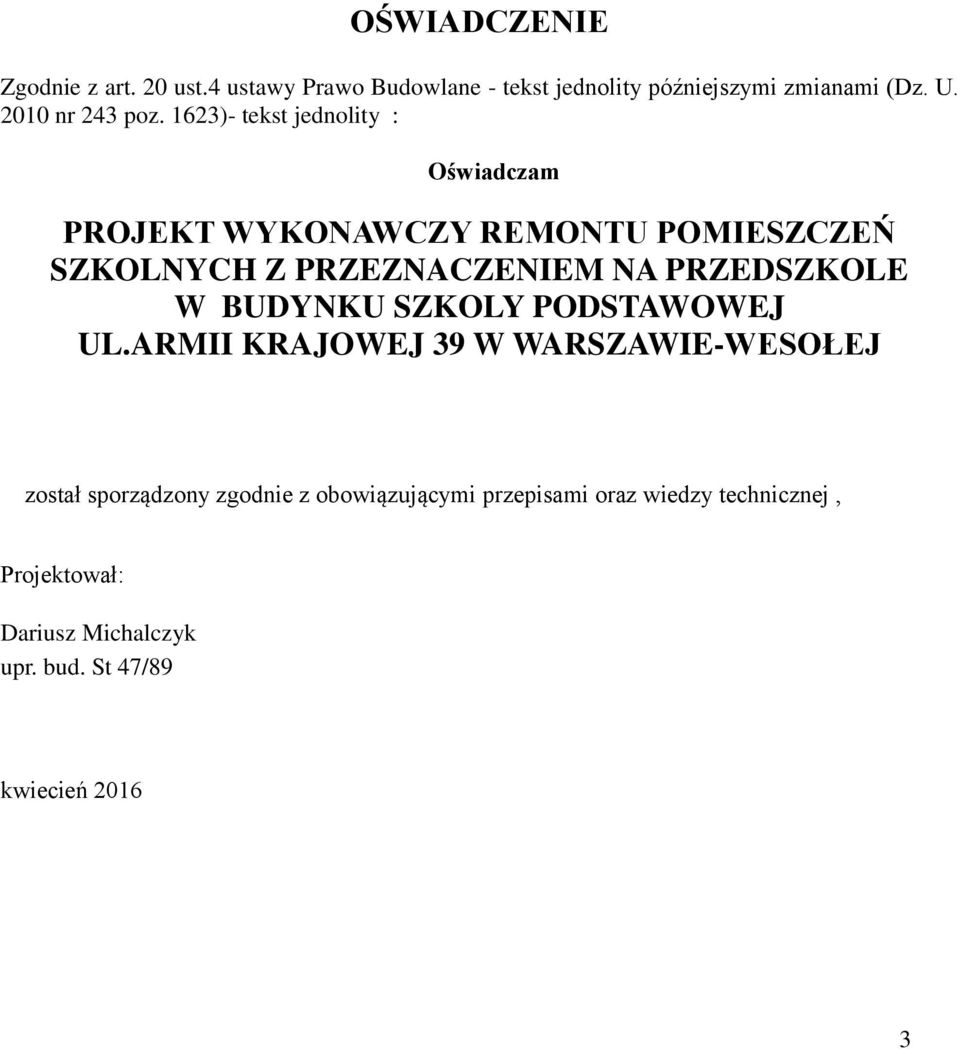

3 OŚWIADCZENIE Zgodnie z art. 20 ust.4 ustawy Prawo Budowlane - tekst jednolity późniejszymi zmianami (Dz. U nr 243 poz. 1623)- tekst jednolity : Oświadczam PROJEKT WYKONAWCZY REMONTU POMIESZCZEŃ SZKOLNYCH Z PRZEZNACZENIEM NA PRZEDSZKOLE W BUDYNKU SZKOLY PODSTAWOWEJ UL.ARMII KRAJOWEJ 39 W WARSZAWIE-WESOŁEJ został sporządzony zgodnie z obowiązującymi przepisami oraz wiedzy technicznej, Projektował: Dariusz Michalczyk upr. bud. St 47/89 kwiecień

4 1. TEMAT OPRACOWANIA Treścią niniejszego opracowania jest projekt wykonawczy remontu pomieszczeń szkolnych na przedszkole w budynku Szkoły Podstawowej nr 171 w Warszawie Wesołej przy ul.armii Krajowej PODSTAWA OPRACOWANIA Projekt opracowano na podstawie : - zlecenie i wytyczne inwestora - - przeprowadzonej inwentaryzacji i oględzin budynku - opinia w zakresie ochrony ppoz,jakie musi spełniać lokal w którym jest prowadzone przedszkole opracowana przez mgr inz Zbigniewa Tuzimka rzeczoznawcy w zakresie ppoz. - obowiązujących norm i przepisów 3. LOKALIZACJA Przedszkole znajduje się w budynku Szkoły Podstawowej nr 171 w Warszwie Wesołej przy ul. Armii Krajowej ZAKRES OPRACOWANIA Niniejsze opracowanie obejmuje projekt budowlany na roboty remontowe w pomieszczeniu Przedszkola dostosowawcze do wymagań w zakresie ochrony ppoz. Niniejsze opracowanie wraz z projektami wykonawczymi oraz kosztorysami inwestorskimi, przedmiarami, Specyfikacją wykonania i odbioru robót, stanowi całość dokumentacji dla wykonania zadania remontu tych pomieszczeń. 5. OPIS OGÓLNY Budynek Szkoły Podstawowej nr 171 jest zlokalizowany w dzielnicy Wesoła m.st.warszawy przy ul.armii Krajowej 39.Budynek wolnostojący,trzykondygnacyjny i ma wysokości ca. 12 m. Wg dokumentacji budynek jest wykonany w klasie odporności C z materiałów nie rozprzestrzeniających ognia.cały budynek stanowi jedna strefę pozarowa.wieloodziałowy lokal przedszkolny połżczony jest korytarzem z pozostała cześcia budynku. 6.WYMAGANIA OCHRONY PRZECIWPOZAROWEJ. Część użytkowanego budynku szkoty, w którym zlokalizowano przedszkole spełnia wymagania przepisów techniczno-budowalnych określonych dla budynków lub stref pożarowych zakwalifikowanych do kategorii zagrożenia ludzi ZL I I. po wykonaniu nw prac zgodnie z Rozporzadzeniem Ministra Edukacji (Dz. U. z 7 stycznia 2015 r. Poz. 20). 4

5 7 OPIS BUDOWLANY PROJEKTOWANYCH PRAC Roboty budowlane 1.Wydzielenie z budynku szkoły lokalu przedszkolnego w odrębnej strefie pożarowej ścianami REI 120 i drzwiami w klasie EI 60 2.Zastosowanie w pasie 4m od ściany zewnętrznej lokalu przedszkolnego na poziomie parteru okien w klasie EI 60 w scianach zewnętrznych usytuowanych prostopadle do pozostałej części budynku szkoły. 3.Zastosowanie przepustów instalacji technicznych w klasie odporności ogniowej EI odpowiednio do klasy odporności ogniowej przegrody budpowlanej przez która przechodzą [EI 60 dla stropu i EI 120 dla sciany} 4.Wykonanie pomieszczenia przeznaczonego na szatnie, które wydzielono od korytarza ścianami w klasie odpornioosci EI 30 i zamykane drzwiami aluminiowym przeszklonymi. prace rozbiórkowe w lokalu wykuć drzwi jedno i dwuskrzydłowe oraz po dwa okna w scianach zewnętrznych prostopadłych do lokalu przedszkolnego Ścianki działowe uzupełnienie scianki w obrębie szatni o dopornosci ogniowej EI 30 (gazobeto gr 12cm obudowany obustronnie płytami karton gips 12,5mm ogniodpornymi Tynki suche tynki na sciance działowej z płyt karton-gips gr 12,5mm ogniodpornych i nałożenia gładzi gipsowej - Malowanie - ściany należy pomalować w obrębie nowych tynków i uzupełnien farbami lateksowymi w kolorze,sufity farba emulsyna na biało. Posadzki : - uzupełnic ubytki wykładzin po robotach obsadzenia stolarki drzwiowej. Stolarka drzwiowa- Drzwi wejsciowe do lokalu szkolnego dwuskrzydłowe aluminiowe o ddpornosci ogniowej EI 60 przeszklone w kolorze brazowym Jednoskrzydłowe przejściowe do lokalu szkolnego o odporności odniowej EI 60 przeszklone w kolorze brazowym Do szatni drzwi przeszklone aluminiowe bez wkładki termicznej przeszklone szkłem bezpiecznym P2 w kolorze brazowym - Stolarka okienna- - okno z aluminium rozwierno uchylne i rozwierne w klasie odporności ogniowej EI 60 w kolorze białym. -Parapety zewnętrzne z blachy powlekanej w kolorze brązowym. - Przejscia ppoz w stropach EI 60 w scianach EI 120 (rury instalacji c.o) 5

6 8. INFORMACJA DOTYCZĄCA BIOZ Przedmiotem opracowania jest informacja dotycząca bezpieczeństwa i ochrony zdrowia dla robót przy wykonaniu robót budowlanych w trakcie remontu pomieszczeń w budynku oświatowym. Informacja opracowana zgodnie z wymaganiami zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia 23czerwca 2003r (Dz.U. Nr 120, poz.1126). A. Zakres robót oraz kolejność realizacji: 1. Zabezpieczenie miejsca prowadzonych prac 2. Zasadnicze prace budowlano montażowe. 3. Wykonanie prac pomocniczych i porządkowych W ramach przedmiotowej inwestycji przewiduje się następujące etapy jej realizacji: - przygotowanie frontu robót - prace demontażowe i rozbiórkowe - prace budowlane murarskie, murarskie. - prace instalacyjne - prace pomocnicze B. Wykaz istniejących obiektów na działce:. Na działce znajduje się jedynie budynek na którym prowadzone będą prace. C. Określenie przewidywanych zagrożeń podczas realizacji robót budowlanych Zagrożenie dla bezpieczeństwa i zdrowia ludzi może stanowić: - prace rozbiórkowe i montażowe. Dlatego też niezbędne jest prowadzenie robót pod nadzorem uprawnionego kierownika budowy z koniecznością przestrzegania przepisów BHP D. Instruktaż pracowników przed przystąpieniem do realizacji inwestycji Prowadzenie instruktażu pracowników przed przystąpieniem do realizacji robót opisanych w pkt. C należy do obowiązków kierownika budowy i powinno być potwierdzone wpisem do dziennika budowy.wszyscy pracownicy powinni przejść instruktarz stanowiskowy i być przeszkoleni w zakresie BHP. E. Wskazanie środków technicznych do zapobiegania wypadkom. Plan BIOZ powinien być opracowany zgodnie z wytycznymi zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia 23czerwca 2003r (Dz.U. Nr 120, poz.1126). Plan BIOZ powinien zawierać : - określenie czasookresu występowania prac uciążliwych ( hałasu, zapylenia itd,) adresu właściwego terenowego Nadzoru Budowlanego, Służby Zdrowia, Policji, a także zasad postępowania w przypadku wystąpienia zagrożenia. F. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych. - na tablicy budowy należy umieścić numery telefonów do Straży Pożarnej, Policji, Pogotowia Ratunkowego - umożliwić wjazd i dojazd na działkę dla w/w służbna terenie budowy należy umieścić w miejscu łatwo dostępnym i oznakowanym miejscu apteczkę z podstawowymi środkami i lekami 6

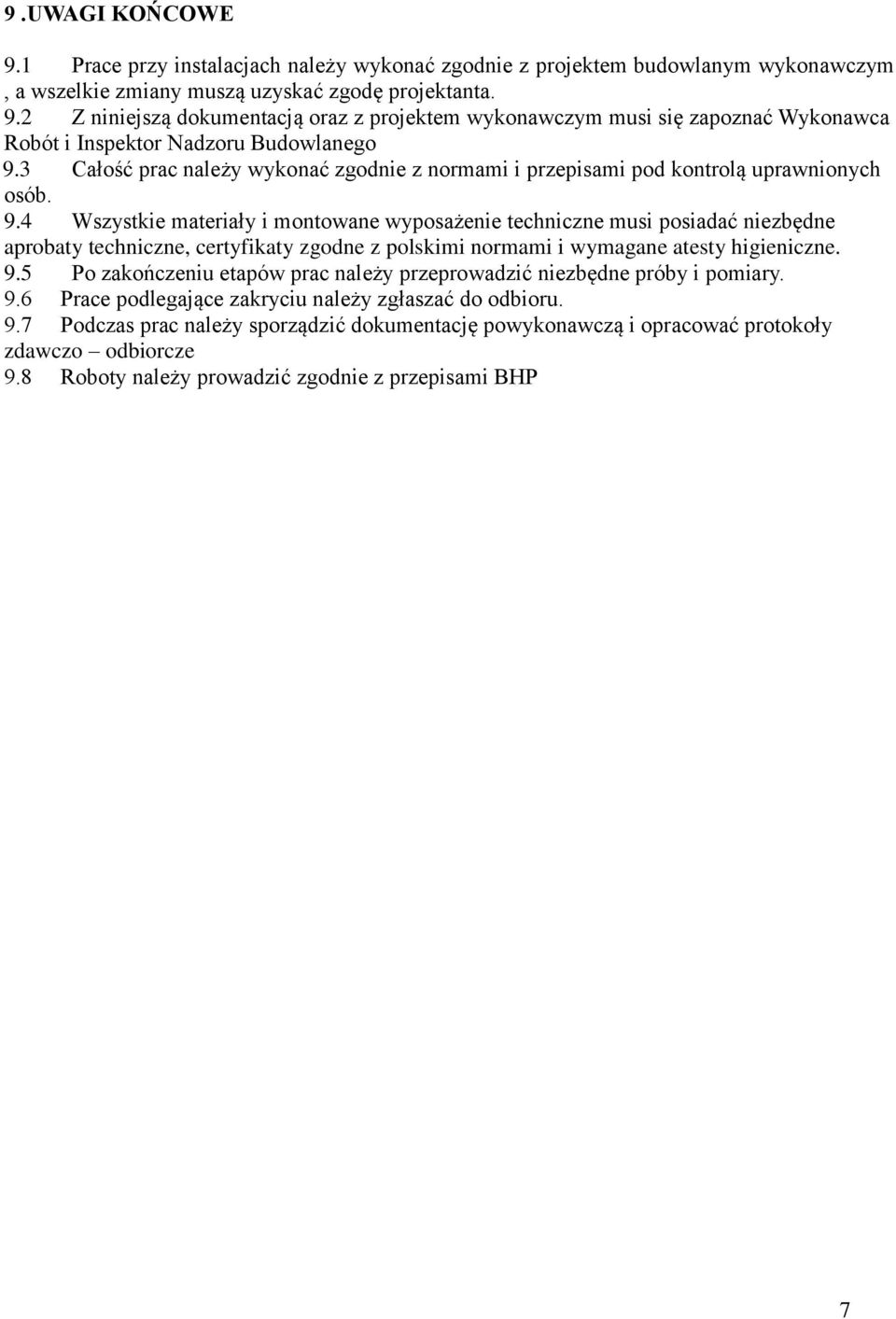

7 9.UWAGI KOŃCOWE 9.1 Prace przy instalacjach należy wykonać zgodnie z projektem budowlanym wykonawczym, a wszelkie zmiany muszą uzyskać zgodę projektanta. 9.2 Z niniejszą dokumentacją oraz z projektem wykonawczym musi się zapoznać Wykonawca Robót i Inspektor Nadzoru Budowlanego 9.3 Całość prac należy wykonać zgodnie z normami i przepisami pod kontrolą uprawnionych osób. 9.4 Wszystkie materiały i montowane wyposażenie techniczne musi posiadać niezbędne aprobaty techniczne, certyfikaty zgodne z polskimi normami i wymagane atesty higieniczne. 9.5 Po zakończeniu etapów prac należy przeprowadzić niezbędne próby i pomiary. 9.6 Prace podlegające zakryciu należy zgłaszać do odbioru. 9.7 Podczas prac należy sporządzić dokumentację powykonawczą i opracować protokoły zdawczo odbiorcze 9.8 Roboty należy prowadzić zgodnie z przepisami BHP 7
