1 WYDZIELENIE PRZECIWPOŻAROWE KLATEK SCHODOWYCH DLA BUDYNKU ZAKŁADU UBEZPIECZEŃ SPOŁECZNYCH UL. SAPERÓW ŚWIDNICA Inwestor: Adres inwestycji: Zakład Ubezpieczeń Społecznych Pl. Grunwaldzki Wałbrzych Zakład Ubezpieczeń Społecznych ul. Saperów Świdnica Branża: Budowlana Jednostka projektująca: Engee Pro4U Sp. z o.o. Projektował: mgr inż. Tadeusz Wasilewski ST-59/75 Opracował: Artur Czuba Warszawa, czerwiec 2010 Strona 1 z 9

2 Spis treści: 1. Dane ogólne Przedmiot opracowania Przepisy i dokumenty związane z opracowaniem Podstawy do opracowania dokumentacji Cel i efekt oraz ewentualne zagrożenia Opis stanu istniejącego Zakres robót Opis techniczny Zestawienie drzwi i scianek Wnioski i uwagi końcowe Spis rysunków Strona 2 z 9

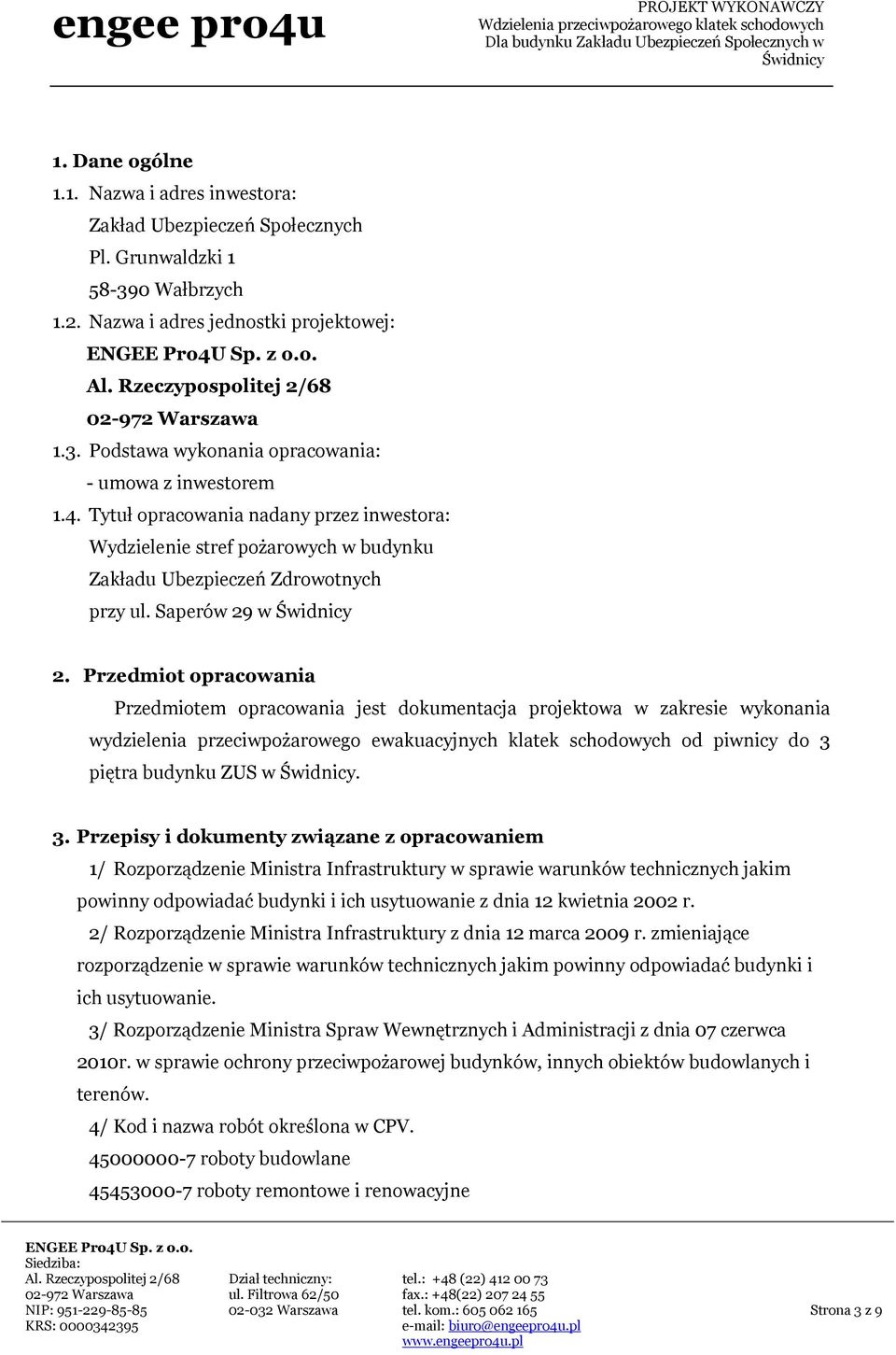

3 1. Dane ogólne 1.1. Nazwa i adres inwestora: Zakład Ubezpieczeń Społecznych Pl. Grunwaldzki Wałbrzych 1.2. Nazwa i adres jednostki projektowej: 1.3. Podstawa wykonania opracowania: - umowa z inwestorem 1.4. Tytuł opracowania nadany przez inwestora: Wydzielenie stref pożarowych w budynku Zakładu Ubezpieczeń Zdrowotnych przy ul. Saperów 29 w 2. Przedmiot opracowania Przedmiotem opracowania jest dokumentacja projektowa w zakresie wykonania wydzielenia przeciwpożarowego ewakuacyjnych klatek schodowych od piwnicy do 3 piętra budynku ZUS w. 3. Przepisy i dokumenty związane z opracowaniem 1/ Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie z dnia 12 kwietnia 2002 r. 2/ Rozporządzenie Ministra Infrastruktury z dnia 12 marca 2009 r. zmieniające rozporządzenie w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. 3/ Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 07 czerwca 2010r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. 4/ Kod i nazwa robót określona w CPV roboty budowlane roboty remontowe i renowacyjne Strona 3 z 9

4 roboty w zakresie stolarki budowlanej instalowanie drzwi i okien 4. Podstawy do opracowania dokumentacji 1/ uzgodnienia z inwestorem. 2/ inwentaryzacja do celów projektowych. 3/ obowiązujące normy i przepisy. Budynek ZL III - użyteczności publicznej Wymaganą klasę odporności pożarowej dla budynku, zaliczonego do jednej kategorii ZL, określa poniższa tabela: Budynek ZL I ZL II ZL III ZL IV ZL V średniowysoki (SW) "B" "B" "B" "C" "B" Elementy budynku, odpowiednio do jego klasy odporności pożarowej, powinny w zakresie klasy odporności ogniowej spełniać, co najmniej wymagania określone w poniższej tabeli: Klasa odporności pożarowej budynku Klasa odporności ogniowej elementów budynku główna konstrukcja nośna konstrukcja dachu strop 1) ściana zewnętrzna 1),2) ściana wewnętrzna 1) przekrycie dachu 3) "B" R 120 R 30 R E I 60 E I 60 E I 30 4) E 30 Oznaczenia w tabeli: R - nośność ogniowa (w minutach), określona zgodnie z Polską Normą dotyczącą zasad ustalania klas odporności ogniowej elementów budynku, E - szczelność ogniowa (w minutach), określona jw., I - izolacyjność ogniowa (w minutach), określona jw., 4) Dla ścian komór zsypu wymaga się E I 60, a dla drzwi komór zsypu - E I 30. Strona 4 z 9

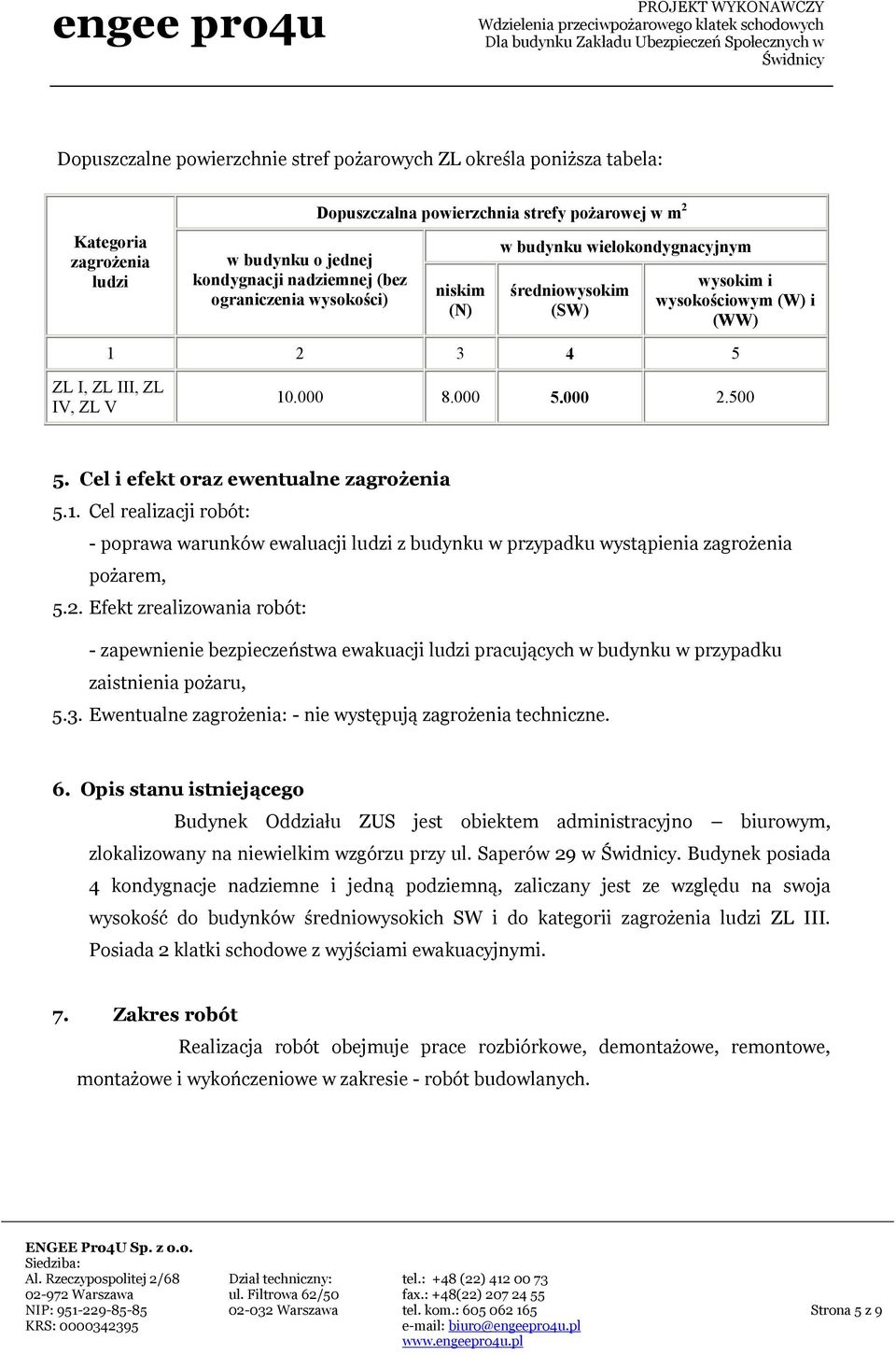

5 Dopuszczalne powierzchnie stref pożarowych ZL określa poniższa tabela: Kategoria zagrożenia ludzi w budynku o jednej kondygnacji nadziemnej (bez ograniczenia wysokości) Dopuszczalna powierzchnia strefy pożarowej w m 2 niskim (N) w budynku wielokondygnacyjnym średniowysokim (SW) wysokim i wysokościowym (W) i (WW) ZL I, ZL III, ZL IV, ZL V Cel i efekt oraz ewentualne zagrożenia 5.1. Cel realizacji robót: - poprawa warunków ewaluacji ludzi z budynku w przypadku wystąpienia zagrożenia pożarem, 5.2. Efekt zrealizowania robót: - zapewnienie bezpieczeństwa ewakuacji ludzi pracujących w budynku w przypadku zaistnienia pożaru, 5.3. Ewentualne zagrożenia: - nie występują zagrożenia techniczne. 6. Opis stanu istniejącego Budynek Oddziału ZUS jest obiektem administracyjno biurowym, zlokalizowany na niewielkim wzgórzu przy ul. Saperów 29 w. Budynek posiada 4 kondygnacje nadziemne i jedną podziemną, zaliczany jest ze względu na swoja wysokość do budynków średniowysokich SW i do kategorii zagrożenia ludzi ZL III. Posiada 2 klatki schodowe z wyjściami ewakuacyjnymi. 7. Zakres robót Realizacja robót obejmuje prace rozbiórkowe, demontażowe, remontowe, montażowe i wykończeniowe w zakresie - robót budowlanych. Strona 5 z 9

6 7.1. Ramowy zakres prac Roboty dotyczące wydzielenia przeciwpożarowego 1/ Wykonanie i montaż ścianek z drzwiami wydzieleń przeciwpożarowych klatki schodowej ścianki aluminiowe przeszklone i gipsowo-kartonowe GKF, drzwi aluminiowe przeszklone, ścianki i drzwi o odporności ogniowej określonej w pkt. 9 Zestawienie drzwi i ścianek. 2/ Wymiana drzwi do pomieszczeń znajdujących się w strefie wydzielania ppoż. klatki: - demontaż istniejących drzwi wraz z ościeżnicami, montaż nowych drzwi ppoż., przystosowanie otworów w murze do nowych drzwi (rozkucie otworu lub częściowe zamurowanie i otynkowanie), odtworzenie wykończenia ścian po montażu nowych drzwi - nowe drzwi drewniane lub aluminiowe o odporności ogniowej określonej w pkt. 9 Zestawienie drzwi i ścianek. 3/ Wykonanie uszczelnień przepustów oraz przejść instalacyjnych w ścianach. 4/ Montaż samozamykaczy na drzwiach do pomieszczeń - wymienianych w strefie wydzielenia ppoż. klatki. 8. Opis techniczny 8.1. Ściany, drzwi i obudowy przeciwpożarowego wydzielenia klatki 1/ Ścianki aluminiowe przeszklone wraz z drzwiami wydzieleń przeciwpożarowych klatki należy wykonać, jak to jest przestawione na zestawieniu. 2/ Projektowane ścianki GKF: - typ Norgips, grubość ścianki 10 cm, ruszt 7,5 cm stalowy wzmocniony, wypełnienie z wełny mineralnej prasowanej gr. 7 cm, okładziny z płyt GK Norgips 1 x 12,5 mm z każdej strony. Montaż ścianek wykonać wg wytycznych producenta. 3/ Klasa oporności ogniowej: a. EI 60 dla ścianek aluminiowych przeszklonych b. EI 60 dla ścianek działowych z płyt GKF. c. EI 30 dla drzwi do klatek schodowych c. EI 30 dla drzwi w ścianach wydzielenia przeciwpożarowego klatki oraz podlegających wymianie drzwi do pomieszczeń. Strona 6 z 9

7 e. EI120 dla przejść instalacyjnych przechodzących między strefami pożarowymi Odporność ogniowa ścianek, drzwi i obudów ppoż. ma być potwierdzona odpowiednimi dokumentami (certyfikat, aprobata techniczna, itp.). 4/ Szyby przeciwpożarowe przeszkleń ścianek i drzwi powinny dodatkowo spełniać wymagania dla szyb bezpiecznych. 5/ Drzwi wymieniane do pomieszczeń, wyposażyć w samozamykacze - jakość klasy DORMA lub GEZE. 6/ Wyposażenie drzwi, w tym okucia mają być przystosowane do drzwi przeciwpożarowych. UWAGA: Określone w projekcie elementy wykończenia i wyposażenia, w tym kolorystyka, wymagają każdorazowej akceptacji inwestora przed ich zastosowaniem do realizacji robót Prace uzupełniające i zabezpieczające: 1/ Wykonanie dokumentacji powykonawczej. 2/ Sporządzenie przez wykonawcę planu bezpieczeństwa i ochrony zdrowia BIOZ, zgodnego z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. Plan BIOZ należy sporządzić i uzgodnić z inwestorem przed rozpoczęciem realizacji robót. 3/ Wykonanie zabezpieczeń BHP wymaganych przepisami, w tym rusztowań oraz zabezpieczeń zapewniających bezpieczeństwo i zdrowie ludzi pracujących w budynku. 4/ Oczyszczenie budynku z materiałów rozbiórkowych transport ręczny, wywiezienie odpadów z nieruchomości i zutylizowanie. 9. Zestawienie drzwi i ścianek Dpd1 Drzwi drewniane o odporności ogniowej EI30, jednoskrzydłowe, pełne o wymiarach 900 x 2000 mm szt.7 Strona 7 z 9

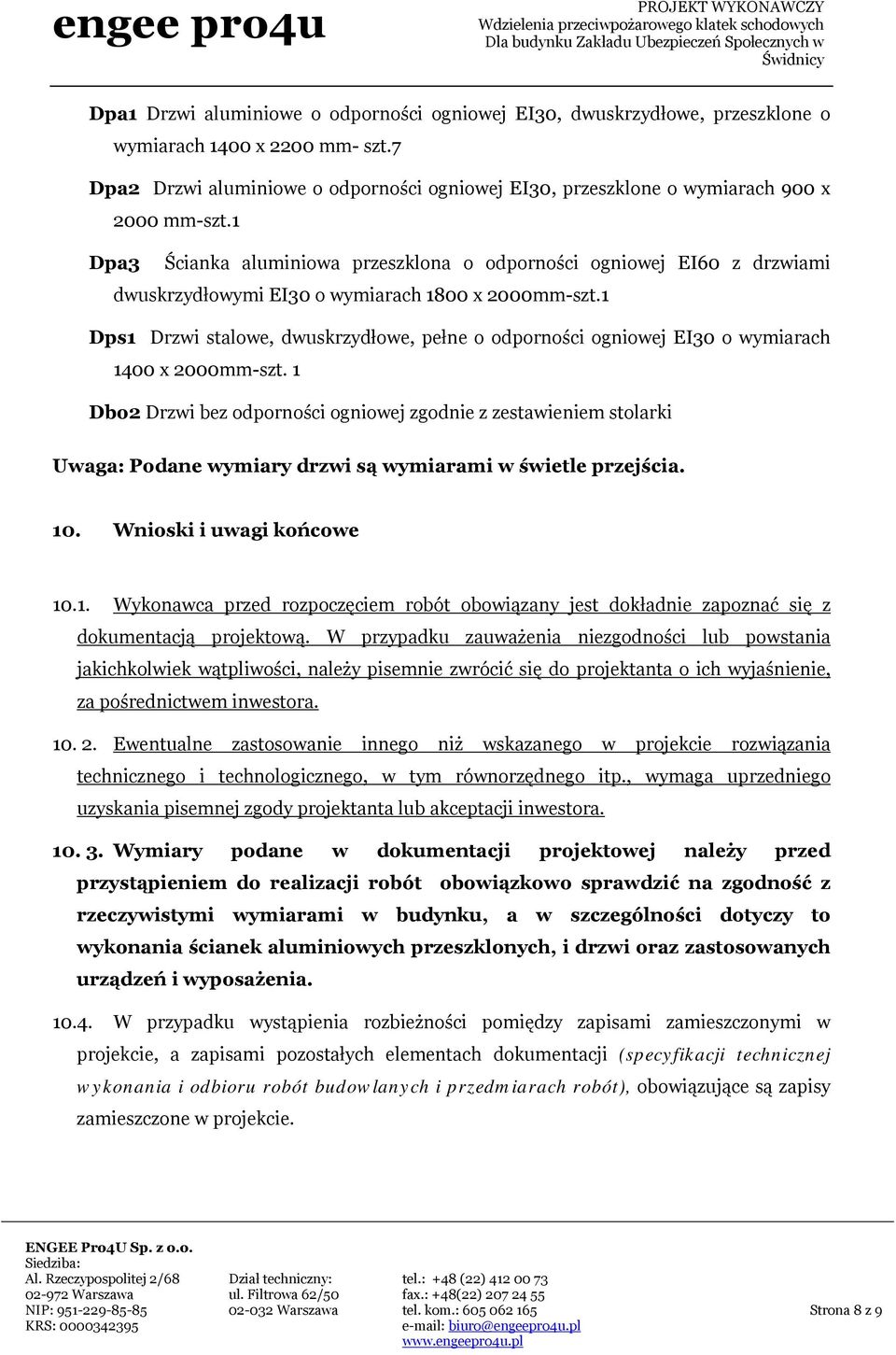

8 Dpa1 Drzwi aluminiowe o odporności ogniowej EI30, dwuskrzydłowe, przeszklone o wymiarach 1400 x 2200 mm- szt.7 Dpa2 Drzwi aluminiowe o odporności ogniowej EI30, przeszklone o wymiarach 900 x 2000 mm-szt.1 Dpa3 Ścianka aluminiowa przeszklona o odporności ogniowej EI60 z drzwiami dwuskrzydłowymi EI30 o wymiarach 1800 x 2000mm-szt.1 Dps1 Drzwi stalowe, dwuskrzydłowe, pełne o odporności ogniowej EI30 o wymiarach 1400 x 2000mm-szt. 1 Dbo2 Drzwi bez odporności ogniowej zgodnie z zestawieniem stolarki Uwaga: Podane wymiary drzwi są wymiarami w świetle przejścia. 10. Wnioski i uwagi końcowe Wykonawca przed rozpoczęciem robót obowiązany jest dokładnie zapoznać się z dokumentacją projektową. W przypadku zauważenia niezgodności lub powstania jakichkolwiek wątpliwości, należy pisemnie zwrócić się do projektanta o ich wyjaśnienie, za pośrednictwem inwestora Ewentualne zastosowanie innego niż wskazanego w projekcie rozwiązania technicznego i technologicznego, w tym równorzędnego itp., wymaga uprzedniego uzyskania pisemnej zgody projektanta lub akceptacji inwestora Wymiary podane w dokumentacji projektowej należy przed przystąpieniem do realizacji robót obowiązkowo sprawdzić na zgodność z rzeczywistymi wymiarami w budynku, a w szczególności dotyczy to wykonania ścianek aluminiowych przeszklonych, i drzwi oraz zastosowanych urządzeń i wyposażenia W przypadku wystąpienia rozbieżności pomiędzy zapisami zamieszczonymi w projekcie, a zapisami pozostałych elementach dokumentacji (specyfikacji technicznej wykonania i odbioru robót budowlanych i przedmiarach robót), obowiązujące są zapisy zamieszczone w projekcie. Strona 8 z 9

9 10.5. Zakres rzeczowy i ilościowy składający się na realizację robót oraz obowiązujący do przetargu określają projekt wykonawczy, przedmiary robót określają tylko czynności technologiczne Wszystkie użyte produkty, materiały i technologie powinny posiadać wymagane atesty i świadectwa dopuszczenia do stosowania z gwarancjami producentów dotyczącymi ich jakości Roboty prowadzić zgodnie z polskimi normami, sztuką budowlaną, pod nadzorem osób uprawnionych Należy zwrócić szczególną uwagę na wykonywanie poszczególnych prac w sposób zgodny z technologią, wytycznymi i zaleceniami producentów produktów i systemów oraz ich dostawców Roboty należy prowadzić z zachowaniem przepisów BHP i ppoż. oraz stosować przepisy o ochronie środowiska na terenie inwestora i poza terenem inwestora Realizacja robót prowadzona będzie w czynnym obiekcie. Roboty należy realizować w sposób nie utrudniający pracy Zakładu Ubezpieczeń Społecznych. Wykonywanie robót uciążliwych i hałaśliwych należy każdorazowo uzgodnić z inwestorem. 11. Spis rysunków Wydzielenie pożarowe klatek schodowych zestawienie stolarki Strona 9 z 9
