1 PROJEKT PRZEBUDOWY WEJŚCIA DLA OSÓB NIEPEŁNOSPRAWNYCH W PRZYCHODNI MIEJSKIEJ W JÓZEFOWIE Józefów ul. MC Skłodowskiej 5/7 dz. nr 21/3, 21/2, 122/1, 122/2 INWESTOR: SAMODZIELNY PUBLICZNY ZAKŁAD OPIEKI ZDROWOTNEJ PRZYCHODNIA MIEJSKA W JÓZEFOWIE ul. MARII CURIE SKŁODOWSKIEJ 5/7, Józefów NAZWA JEDNOSTKI PROJEKTOWANIA: Tyzo ; TWOCK PROJEKTANT: : mgr inż. arch. Dariusz Tyzo nr upr. 90/LBOKK/2011 mgr inż. arch. Marta Kuszyk 6 listopada

2 SPIS ZAWARTOŚCI PROJEKTU BUDOWLANEGO: CZĘŚĆ I ZAŁĄCZNIKI...3 CZĘŚĆ II INFORMACJE OGÓLNE...7 CZĘŚĆ III STAN ISTNIEJĄCY...7 CZĘŚĆ IV PROJEKT ZAGOSPODAROWANIA TERENU...8 CZĘŚĆ V PROJEKT PRZEBUDOWY WEJŚCIA DLA OSÓB NIEPEŁNOSPRAWNYCH...10 CZĘŚĆ VI INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA

3 CZĘŚĆ I ZAŁĄCZNIKI SPIS ZAŁĄCZNIKÓW Kopia uprawnień. Zaświadczenie o przynależności do Izby. Oświadczenie projektanta.. 3

4 4

5 5

6 Otwock dn Oświadczenie Zgodnie z artykułem 20 ust. 4 Prawo Budowlane ( Dz. U. Nr 156 z roku 2006, poz z późniejszymi zmianami) oświadczam, że projekt przebudowy wejścia dla osób niepełnosprawnych w przychodni miejskiej w Józefowie przy ul. Kard. Wyszyńskiego 5/7, dz.21/3, 21/2, 122/1, 122/2 został wykonany zgodnie z obowiązującymi przepisami, normami oraz zasadami wiedzy technicznej. W związku z zakresem prac budowlanych nie wpływających na układ funkcjonalny całego obiektu, warunki pracy, ochrony zdrowia i bezpieczeństwa pożarowego oraz sposób użytkowania obiektu, nie występuje konieczność sprawdzenia projektu. ADRES INWESTYCJI: Przychodnia Miejska w Józefowie, Józefów ul. MC Skłodowskiej 5/7 dz.21/3, 21/2, 122/1, 122/2 INWESTOR: Urząd Miasta Józefowa ul. MC Skłodowskiej 5/ Józefów PROJEKTANT: mgr. Inż. arch. Dariusz Tyzo nr upr. 90/LBOKK/2011 6

7 CZĘŚĆ II II.1. INFORMACJE OGÓLNE PRZEDMIOT INWESTYCJI Przedmiotem opracowania jest projekt przebudowy niepełnosprawnych w przychodni miejskiej w Józefowie. II.2. wejścia dla osób PODSTAWA OPRACOWANIA II.2.1. Zamówienie inwestora II.2.2. Projekt remontu budynku SPZOZ przychodni miejskiej ochrona przeciwpożarowa z lutego 2009 r autorstwa mgr inż. arch. Jolanty Nity, mgr inż. arch. Marii Wierzejskiej, mgr inż. arch. Anny Kałuskiej II.2.3. Projekt remontu budynku SPZOZ przychodni miejskiej dodatkowe wejście z lutego 2009 r autorstwa mgr inż. arch. Jolanty Nity, II.2.4. Obowiązujące przepisy prawa i normy II.2.5. Wizja lokalna i dokumentacja fotograficzna istniejącego obiektu II.3. PRACE BUDOWLANE Przygotowanie placu budowy; Demontaż drzwi przesuwnych; Demontaż okna: Demontaż i przeniesienie grzejnika; Prace murarskie, zamurowanie otworu drzwiowego; Wykonanie nowego otworu drzwiowego z wykorzystaniem istniejącego otworu okiennego; Wykonanie instalacji elektrycznej obsługującej drzwi przesuwne, przyciski do otwierania drzwi i kurtynę powietrzną; Wykonanie okna nad drzwiami oraz drzwi przesuwnych; Wykonanie ocieplenia oraz tynków na fragmencie modernizowanej elewacji; CZĘŚĆ III III.1. STAN ISTNIEJĄCY POŁOŻENIE INWESTYCJI Budynek przychodni miejskiej w Józefowie jest zlokalizowany na działkach 21/3; 21/2; 122/1; 122/2 przy ulicy MC Skłodowskiej w Józefowie. Z dwóch stron otoczony jest ulicami. III.2. ZAGOSPODAROWANIE DZIAŁKI Działka na której jest zlokalizowana przychodnia posiada dwie strefy, wejściową z chodnikami, ławkami oraz trawnikami oraz zapleczową z parkingiem. Teren 7

8 wyposażony jest w instalację kanalizacji deszczowej, instalację elektryczną oraz wodociągową. III.3. OTOCZENIE Sąsiednie działki są działkami na których znajdują się obiekty zarówno mieszkalne jak i usługowe i handlowe. III.4. STAN ISTNIEJACY Wejście dla osób niepełnosprawnych znajduje się od strony ul. MC Skłodowskiej. Dostęp dla osób niepełnosprawnych zapewnia pochylnia. Ruch odbywa się przez automatycznie otwierane drzwi które otwierane są przez znajdujące się po obu stronach przyciski i czujkę ruchu zintegrowaną z drzwiami. CZĘŚĆ IV PROJEKT ZAGOSPODAROWANIA TERENU Zakres inwestycji nie obejmuje zagospodarowania terenu więc nie sporządzono projektu zagospodarowania terenu. IV.1. PLAN SYTUACYJNY 8

9 CZĘŚĆ V PROJEKT PRZEBUDOWY WEJŚCIA DLA OSÓB NIEPEŁNOSPRAWNYCH Spis treści CZĘŚĆ I ZAŁĄCZNIKI...3 CZĘŚĆ II INFORMACJE OGÓLNE...7 II.1. PRZEDMIOT INWESTYCJI...7 II.2. PODSTAWA OPRACOWANIA...7 II.2.1. ZAMÓWIENIE INWESTORA...7 II.2.2. PROJEKT REMONTU BUDYNKU SPZOZ PRZYCHODNI MIEJSKIEJ OCHRONA PRZECIWPOŻAROWA Z LUTEGO 2009 R AUTORSTWA MGR INŻ. ARCH. JOLANTY NITY, MGR INŻ. ARCH. MARII WIERZEJSKIEJ, MGR INŻ. ARCH. ANNY KAŁUSKIEJ...7 II.2.3. PROJEKT REMONTU BUDYNKU SPZOZ PRZYCHODNI MIEJSKIEJ DODATKOWE WEJŚCIE Z LUTEGO 2009 R AUTORSTWA MGR INŻ. ARCH. JOLANTY NITY,...7 II.2.4. OBOWIĄZUJĄCE PRZEPISY PRAWA I NORMY...7 II.2.5. WIZJA LOKALNA I DOKUMENTACJA FOTOGRAFICZNA ISTNIEJĄCEGO OBIEKTU...7 II.3. PRACE BUDOWLANE...7 CZĘŚĆ III STAN ISTNIEJĄCY...7 III.1. POŁOŻENIE INWESTYCJI...7 III.2. ZAGOSPODAROWANIE DZIAŁKI...7 III.3. OTOCZENIE...8 CZĘŚĆ IV PROJEKT ZAGOSPODAROWANIA TERENU...8 IV.1. PLAN SYTUACYJNY...8 CZĘŚĆ V PROJEKT PRZEBUDOWY WEJŚCIA DLA OSÓB NIEPEŁNOSPRAWNYCH...10 V.1. PRZEZNACZENIE I PROGRAM UŻYTKOWY OBIEKTU...12 V.2. CHARAKTERYSTYCZNE PARAMETRY TECHNICZNE...12 V.3. V.3.1. V.3.2. V.3.3. FORMA ARCHITEKTONICZNA I FUNKCJA OBIEKTU...12 FORMA ARCHITEKTONICZNA FUNKCJA...12 RELACJE Z OTOCZENIEM...12 V.4. PRZYSTOSOWANIE DLA OSÓB NIEPEŁNOSPRAWNYCH...12 V.5. SPOSÓB SPEŁNIENIA PODSTAWOWYCH WYMAGAŃ WG ART.5 UST.1 PRAWA BUDOWLANEGO:...12 V.6. PODSTAWOWE ZAŁOŻENIA BUDOWLANO-MATERIAŁOWE...12 V.7. PARAMETRY INSTALACJI

10 V.8. CHARAKTERYSTYKA ENERGETYCZNA...13 V.8.1. IZOLACYJNOŚĆ ŚCIAN...13 V ściany...13 V okna...13 V.9. WPŁYW OBIEKTU NA ŚRODOWISKO...13 V.10. WARUNKI OCHRONY PRZECIWPOŻAROWEJ...13 V ODLEGŁOŚCI...13 V KLASYFIKACJA POŻAROWA...13 V OBCIĄŻENIE OGNIOWE...13 V KLASA ODPORNOŚCI POŻAROWEJ BUDYNKÓW I ODPORNOŚĆ OGNIOWA ELEMENTÓW ORAZ STOPIEŃ ROZPRZESTRZENIANIA OGNIA...14 V STREFY POŻAROWE...14 V ODDZIELENIA POŻAROWE...14 V WARUNKI EWAKUACJI...14 V DROGI POŻAROWE...14 V WODA DO ZEWNĘTRZNEGO GASZENIA POŻARU...14 V WARUNKI INSTALACYJNE:...14 V.11. CZĘŚĆ RYSUNKOWA...14 CZĘŚĆ VI INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA...21 VI.1. NAZWA I ADRES OBIEKTU BUDOWLANEGO...21 VI.2. NAZWA INWESTORA...21 VI.3. NAZWA I ADRES JEDNOSTKI PROJEKTOWANIA...21 VI.4. AUTOR OPRACOWANIA

11 V.1. PRZEZNACZENIE I PROGRAM UŻYTKOWY OBIEKTU. Obiekt jest miejską przychodnią zdrowia. Przeniesienie wejścia niepełnosprawnych nie wpływa na zmianę w funkcjonowaniu obiektu. dla osób V.2. CHARAKTERYSTYCZNE PARAMETRY TECHNICZNE Drzwi wejściowe dla osób niepełnosprawnych mają szerokość w świetle 100 cm oraz 206 cm wysokości. Drzwi otwierają się automatycznie za pomocą dwóch przycisków. Przyciski powinny zostać zainstalowane na wysokości 110 cm. V.3. FORMA ARCHITEKTONICZNA I FUNKCJA OBIEKTU V.3.1. Forma architektoniczna. Zmiana umiejscowienia drzwi dla osób niepełnosprawnych nie wpływa na formę architektoniczną obiektu. Drzwi oraz okno nad drzwiami nawiązują kolorem i materiałem do okien zastosowanych w całym obiekcie białe okna PCV. Płaszczyzny ścian po modernizacji wymagają otynkowania i pomalowania na kolor taki jak na pozostałych ścianach zewnętrznych budynku. V.3.2. Funkcja Zmiana lokalizacji drzwi nie ingeruje w funkcję obiektu. Dla zapewnienia komfortu użytkowania należy przewidzieć kurtynę powietrzną nad drzwiami. V.3.3. Relacje z otoczeniem Inwestycja nie ma wpływu na otoczenie budynku. V.4. PRZYSTOSOWANIE DLA OSÓB NIEPEŁNOSPRAWNYCH Zmiana lokalizacji drzwi korzystnie wpłynie na komunikację osób niepełnosprawnych, redukując konieczność manewrowania wózkiem. V.5. SPOSÓB SPEŁNIENIA PODSTAWOWYCH WYMAGAŃ WG ART.5 UST.1 PRAWA BUDOWLANEGO: -bezpieczeństwo konstrukcji projekt nie ingeruje w konstrukcję budynku. -bezpieczeństwo pożarowe zgodnie z pkt. IV.10 -bezpieczeństwo użytkowania w zakresie opracowania nie występują schody i inne elementy stwarzające zagrożenia dla użytkownika. Pozostała część budynku spełnia te warunki zgodnie z wcześniejszymi projektami. -oszczędność energii nie dotyczy zakresu opracowania. V.6. PODSTAWOWE ZAŁOŻENIA BUDOWLANO-MATERIAŁOWE Uzupełnienia otworów w ścianach: gazobeton oraz styropian elewacyjny Fundamenty: nie dotyczy; Ściany zewnętrzne: ściana tynkowana: - ściana istniejąca - styropian elewacyjny λ=0,040w/m²k 20 cm - tynk silikatowy na siatce 0,5 cm izolacja glifów: - styropian elewacyjny λ=0,031w/m²k lub pianka PUR λ=0,023w/m²k 6 cm 12

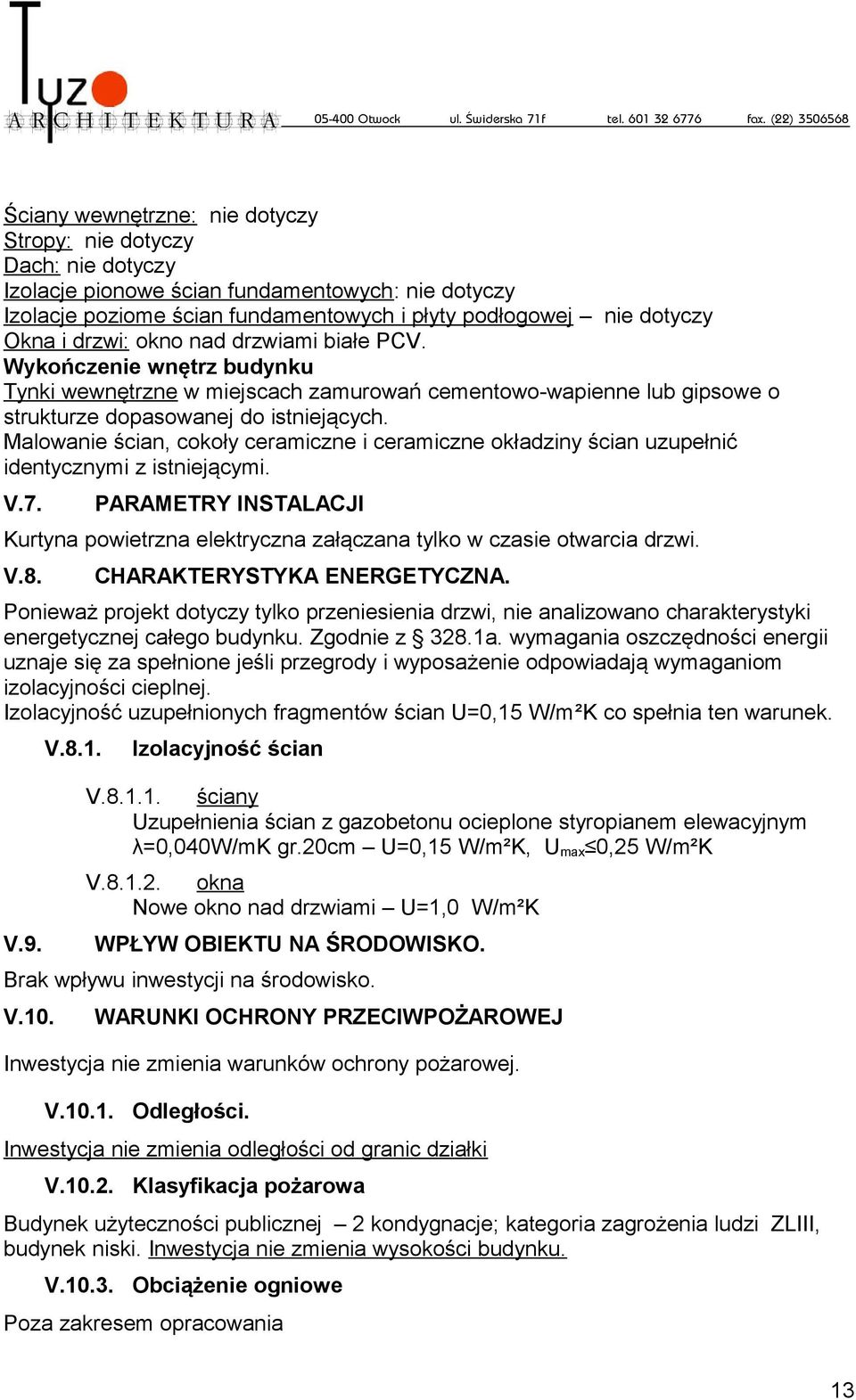

12 Ściany wewnętrzne: nie dotyczy Stropy: nie dotyczy Dach: nie dotyczy Izolacje pionowe ścian fundamentowych: nie dotyczy Izolacje poziome ścian fundamentowych i płyty podłogowej nie dotyczy Okna i drzwi: okno nad drzwiami białe PCV. Wykończenie wnętrz budynku Tynki wewnętrzne w miejscach zamurowań cementowo-wapienne lub gipsowe o strukturze dopasowanej do istniejących. Malowanie ścian, cokoły ceramiczne i ceramiczne okładziny ścian uzupełnić identycznymi z istniejącymi. V.7. PARAMETRY INSTALACJI Kurtyna powietrzna elektryczna załączana tylko w czasie otwarcia drzwi. V.8. CHARAKTERYSTYKA ENERGETYCZNA. Ponieważ projekt dotyczy tylko przeniesienia drzwi, nie analizowano charakterystyki energetycznej całego budynku. Zgodnie z 328.1a. wymagania oszczędności energii uznaje się za spełnione jeśli przegrody i wyposażenie odpowiadają wymaganiom izolacyjności cieplnej. Izolacyjność uzupełnionych fragmentów ścian U=0,15 W/m²K co spełnia ten warunek. V.8.1. Izolacyjność ścian V ściany Uzupełnienia ścian z gazobetonu ocieplone styropianem elewacyjnym λ=0,040w/mk gr.20cm U=0,15 W/m²K, Umax 0,25 W/m²K V okna Nowe okno nad drzwiami U=1,0 W/m²K V.9. WPŁYW OBIEKTU NA ŚRODOWISKO. Brak wpływu inwestycji na środowisko. V.10. WARUNKI OCHRONY PRZECIWPOŻAROWEJ Inwestycja nie zmienia warunków ochrony pożarowej. V Odległości. Inwestycja nie zmienia odległości od granic działki V Klasyfikacja pożarowa Budynek użyteczności publicznej 2 kondygnacje; kategoria zagrożenia ludzi ZLIII, budynek niski. Inwestycja nie zmienia wysokości budynku. V Obciążenie ogniowe Poza zakresem opracowania 13

13 V Klasa odporności pożarowej budynków i odporność ogniowa elementów oraz stopień rozprzestrzeniania ognia. Budynek jest w klasie C odporności ogniowej. Bezpieczeństwo zapewniono poprzez dobór materiałów budowlanych: ściany konstrukcyjne murowane REI240, wymagane REI60 ściany działowe murowane REI60, wymagane EI15 stropy żelbetowe monolityczne REI60, wymagane REI60 konstrukcja dachu drewniana R15, wymagane R15 pokrycie dachu z blachy trapezowej RE15 wymagane RE15 Inwestycja spełnia powyższe założenia i nie zmienia klasyfikacji pożarowej obiektu. V Strefy pożarowe Cały budynek stanowi jedną strefę pożarową. Inwestycja tego nie zmienia. V Oddzielenia pożarowe Brak w budynku ścian oddzielenia pożarowego. V Warunki ewakuacji. Ewakuacja z budynku jest realizowana 5 wyjściami ewakuacyjnymi i 3 klatkami schodowymi. Inwestycja nie zmienia warunków ewakuacji. V Drogi pożarowe Budynek jest obsługiwany pożarowo z ul. M.C. Skłodowskiej, która spełnia wymagania dla drogi pożarowej. Inwestycja nie zmienia układu i wymagań dla dróg pożarowych. V Woda do zewnętrznego gaszenia pożaru. Inwestycja nie zmienia warunków zaopatrzenia w wodę do celów pożarowych. Zaopatrzenie w wodę odbywa się z hydrantów w ul. M.C. Skłodowskiej. V Warunki instalacyjne: Budynek jest wyposażony w instalację odgromową i hydrantową wewnętrzną. Inwestycja nie ingeruje w tę instalację. V.11. CZĘŚĆ RYSUNKOWA Nr rys. Tytuł rysunku Skala RZUT PARTERU ZAKRES OPRACOWANIA ZAKRES PLANOWANYCH ZMIAN RZUT WYBURZEŃ I ZAMUROWAŃ STAN ISTNIEJĄCY DOKUMENTACJA FOTOGRAFICZNA STAN ISTNIEJĄCY RZUT I WIDOKI ŚCIAN STAN PROJEKTOWANY RZUT, PRZEKRÓJ STAN PROJEKTOWANY DETAL DRZWI 1:100 1: :50 1:50 1:20 14

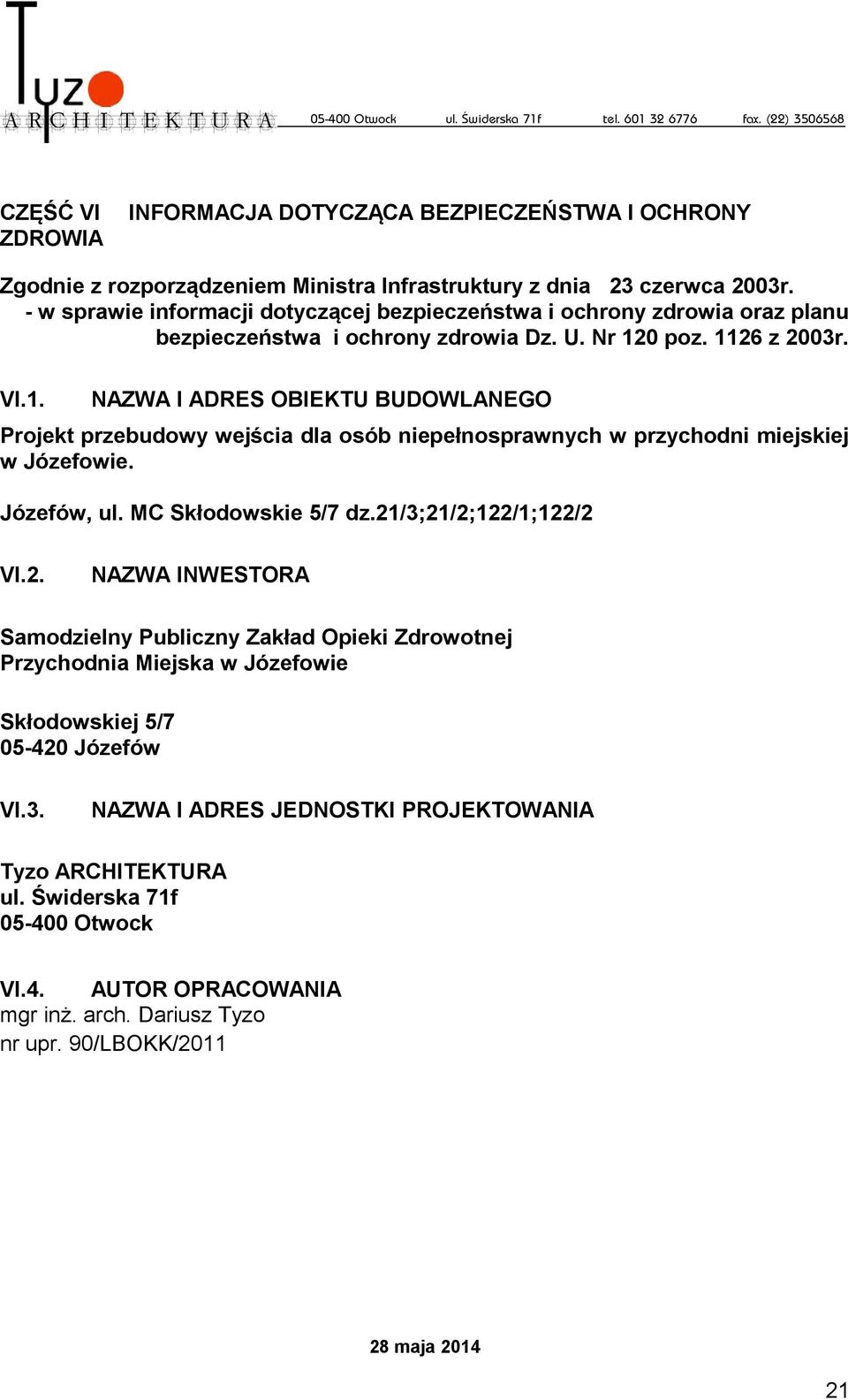

14 CZĘŚĆ VI ZDROWIA INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003r. - w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dz. U. Nr 120 poz z 2003r. VI.1. NAZWA I ADRES OBIEKTU BUDOWLANEGO Projekt przebudowy wejścia dla osób niepełnosprawnych w przychodni miejskiej w Józefowie. Józefów, ul. MC Skłodowskie 5/7 dz.21/3;21/2;122/1;122/2 VI.2. NAZWA INWESTORA Samodzielny Publiczny Zakład Opieki Zdrowotnej Przychodnia Miejska w Józefowie Skłodowskiej 5/ Józefów VI.3. NAZWA I ADRES JEDNOSTKI PROJEKTOWANIA Tyzo VI.4. AUTOR OPRACOWANIA mgr inż. arch. Dariusz Tyzo nr upr. 90/LBOKK/ maja

15 Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych prac Całość założenia obejmuje: Przygotowanie placu budowy; Demontaż i przeniesienie grzejnika; Demontaż drzwi przesuwnych; Demontaż okna: Prace murarskie, zamurowanie otworu drzwiowego; Wykonanie nowego otworu drzwiowego z wykorzystaniem istniejącego otworu okiennego; Montaż profilu stalowego nad drzwiami przeznaczonego do montażu okna oraz prowadnicy drzwi Wykonanie instalacji elektrycznej obsługującej drzwi przesuwne oraz przycisków do otwierania drzwi; Montaż drzwi przesuwnych Wykonanie ocieplenia oraz tynków na fragmencie modernizowanej elewacji; Kolejność realizacji poszczególnych obiektów zgodnie z harmonogramem robót, który należy wykonać dla niniejszego zadania. Wykazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Należy zwrócić uwagę na istniejący drzewostan i prace w sąsiedztwie pozostałych drzew. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określających skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia W trakcie opracowywania planu BIOZ należy szczególną uwagę zwrócić na występujące zagrożenia związane z prowadzeniem wymienionych poniżej rodzajów robót budowlanomontażowych: Przygotowanie placu budowy; Rozbiórka fragmentu ściany Zamurowanie otworu po drzwiach Demontaż drzwi przesuwnych Wykonanie instalacji elektrycznej Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Zgodnie z obowiązującymi przepisami należy przeprowadzić następujące szkolenia pracowników w zakresie BHP: szkolenie wstępne w zakresie bezpieczeństwa i higieny pracy 22
