1 PROJEKT BUDOWLANY WYMIANY CZĘŚCI DRZWI ORAZ PARKIETÓW W PAŁACU JABŁONOWSKICH / SANGUSZKÓW Warszawa ul. Warecka 1a Inwestor: Polski Instytut Spraw Międzynarodowych ul. Warecka 1a Warszawa OPRACOWANIE: MGR INŻ. ARCH PIOTR KRAWIEC INŻ. ARCH. CZESŁAW OSKROBA UPR. BUD. NR 2248/63 MIDAR Dariusz Michalczyk ul. Polna Leoncin tel tel/fax NIP REGON EGZ... Listopad 2011

2 SPIS TREŚCI: - KSEROKOPIE UPRAWNIEŃ - KSEROKOPIE ZAŚWIADZCZEŃ O PRZYNALEŻNOŚCI DO IZBY - SPIS TREŚCI CZĘŚĆ OPISOWA: 1. TEMAT OPRACOWANIA PODSTAWA OPRACOWANIA LOKALIZACJA OPIS BUDYNKU OPIS STANU TECHNICZNEGO OPIS PROJEKTOWANYCH PRAC INFORMACJA DOTYCZĄCA BIOZ UWAGI KOŃCOWE...6 OŚWIADCZENIE PROJEKTANTÓW CZĘŚĆ RYSUNKOWA : RYS.1. Sytuacja RYS.2. Inwentaryzacja - parteru - 1:50, RYS.3. Inwentaryzacja - piętra - 1:50, RYS.4. Inwentaryzacja - II piętro - 1:50, RYS.5. Inwentaryzacja - drzwi typ I - 1:10 i 1: 2 RYS.6. Inwentaryzacja - drzwi typ II - 1:10 i 1: 2 RYS.7. Inwentaryzacja - drzwi typ III i IV - 1:10 i 1: 2 RYS.8. Inwentaryzacja - drzwi typ Z - 1:10 i 1: 2 RYS.9. Projekt - parter - 1:50 RYS.10. Projekt - piętro - 1:50 RYS.11. Projekt II piętro - 1:50 RYS.12. Projekt drzwi I i I a - 1:10 i 1: 2 RYS.13. Projekt drzwi II i II a - 1:10 i 1: 2 RYS.14. Projekt drzwi III i IV - 1:10 i 1: 2 2

3 1. TEMAT OPRACOWANIA Treścią niniejszego opracowania jest projekt budowlany wymiany części drzwi wewnętrznych i parkietów w zabytkowym budynku Pałacu Jabłonowskich i Sanguszków w Warszawie przy ulicy Wareckiej 1a będącym w użytkowaniu przez Polski Instytut Spraw Międzynarodowych jako biurowiec. 2. PODSTAWA OPRACOWANIA Projekt opracowano na podstawowe : - zlecenie i wytyczne inwestora - oględzin budynku - Inwentaryzacji stolarki okiennej sierpniu obowiązujących norm i przepisów 3. LOKALIZACJA Budynek w którym będą wymieniane drzwi i parkiety znajduje się przy ul. Wareckiej 1a w Warszawie. 4. OPIS BUDYNKU Budynek powstał około połowy XVIII w i był przebudowany w Budynek w trakcie drugiej wojny światowej został zniszczony. W latach 50-tych XX wieku został odbudowany wg projektu Zygmunta Stępińskiego. W pomieszczeniach zachowane zostały pojedyncze egzemplarze drewnianej stolarki drzwiowej, jedno i dwuskrzydłowej. Również w niektórych pomieszczeniach zachowała się posadzka z klepki drewnianej układanej w jodełkę. W części reprezentacyjnej znajdują się drzwi fornirowane a w części biurowej drzwi do pomieszczeń są płycinowe, malowane. Budynek decyzją z dnia 1,07,1965r został wpisany do rejestru zabytków pod numerem A-359 i znajduje się pod ochroną konserwatorską. 5. OPIS STANU TECHNICZNEGO Stolarka drzwiowa. W budynku występuje dwa rodzaje stolarki drzwiowej: w części reprezentacyjnej drzwi drewniane, fornirowane część ta jest poza zakresem niniejszego opracowania. W części biurowej drzwi płycinowe, drewniane, malowane na kolor biały (część zaplecza parteru i drzwi pomiędzy pomieszczeniami biurowymi) i ciemny brąz pozostałe pomieszczenia. Część drzwi ma płycinę podzieloną na trzy symetryczne kwatery (typ II) a część ma płycinę podzieloną na asymetryczne kwatery (typ. I, III i IV). W części występują też drzwi płycinowe pełne prefabrykowane. (typ Z). Drzwi typu I występują w części po lewej stronie klatki schodowej a typu II w części budynku po prawej stronie klatki schodowej. Drzwi z płyciną dzieloną występują w wersji z płyciną pełną i szklone szkłem przezroczystym lub białym ornamentowym. Drzwi wyposażone są w zamki typu Yele i klamki mosiężne. Występują pojedyncze drzwi dodatkowo obite z jednej strony Skają z gąbką oraz drzwi obite blachą. Stolarka ogólnie w stanie złym, z licznymi mechanicznymi uszkodzeniami ościeżnic i skrzydeł. Brak części szyldów i a w części klamki zostały zastąpione aluminiowymi. Szklenie drzwi często jest popękane i występują w jednym skrzydle różne rodzaje szyb, w rożnych kolorach. Powłoka malarska w stanie złym z licznymi ubytkami. Stolarka ze względu na stan techniczny nie nadaje się do remontu. 3

4 Pojedyncze skrzydła zastały zastąpione współczesnymi skrzydłami płycinowymi, pełnymi jak również dzielonymi. Posadzki W większości pomieszczeń znajduje się posadzka drewniana klepka dębowa układana w jodełkę. Ponieważ jest ona w bardzo złym stanie, została na nią w znacznej części pomieszczeń przykryta wykładziną dywanową. W części pomieszczeń została wcześniej usunięta i dla zniwelowania różnicy poziomów pod wykładziną dywanową wykonano wylewkę poziomującą. W pomieszczeniach gdzie parkiet jest widoczny można stwierdzić że jest on bardzo zniszczony, z licznymi ubytkami i współczesnymi wstawkami, często wykonanymi w sposób nieporadnym. Część parkietu pastowana a część lakierowana. W parkiecie w miejscu przebywania pracowników powierzchnia jest nierówna (wytarta) od krzeseł. W większości parkiet jest odspojony od podłoża ( dotyczy to również parkietu przykrytego wykładziną). 6. OPIS PROJEKTOWANYCH PRAC Projektowany zakres prac remontowych obejmuje wymianę części stolarki drzwiowej i posadzki drewnianej w części biurowej budynku. Stolarka drzwiowa. Ze względu na charakter budynku i jego wartości kulturowej projektuje się wykonanie nowej stolarki z pełnym odwzorowaniem istniejącej stolarki oraz zastąpienie występujących drzwi płycinowych współczesnych (Z) drzwiami typu I lub II, w zależności w której części znajdują się drzwi podlegające wymianie. Projektuje się całkowite usunięcie drzwi wykonanych pomiędzy pokojami biurowymi (typu Z). Projektuje wymianę stolarki na nową z zachowaniem wymiarów, typu, materiału i koloru istniejącej stolarki. Nową stolarka zaprojektowano z drewniana sosnowego lub liściastego. Drzwi zostaną pomalowane (bejcowane) na kolor obecnej stolarki czyli kolor ciemnego brązu. Na ten kolor pomalowane zostaną również drzwi które obecnie są białe a które znajdują się na korytarzach. Ze względu na dodatkowe doświetlenie długich korytarzy projektuje się wszystkie drzwi szklone szkłem ornamentowym, przezroczystym. Jedynie drzwi do sali konferencyjnej ( typ IV), do serwerowni (typ Ia )i drzwi na zaplecze (typ Iia) o szerokości 60cm) pozostaną nieoszklone. Projektuje się zachowanie oryginalnych istniejących klamek i szyldów mosiężnych. Nowe klamki i szyldy będą stanowiły odwzorowanie istniejących. W trakcie montażu drzwi zostaną zamocowane za pomocą dyli i kotw do muru i uszczelnione pianką poliuretanową. Ubytki tynku uzupełnione zostaną tynkiem cementowo wapiennym. Od strony korytarza wykonana zostanie opaska wokół drzwiowa. Taka sama opaska wykonana zostanie od pokoi gdy mur będzie miał szerokość równą ościeżnicy. Gdy mur będzie grubszy to styk ościeżnicy i muru wykończony zostanie ćwierć wałkiem. Dopuszcza się nieznaczne różnice w wymiarach profili ( wymiarach przekroju do 5% ) wynikających z technologi wykonywania tych elementów z pełnym zachowaniem sposobu fazowania krawędzi, zgodnym z istniejącym. Drzwi należy wyposażyć w zamki typu Yele. W przypadku drzwi do serwerowni (typu Ia) należy wykonać je jako antywłamaniowe i wyposażyć w dwa zamki co najmniej klasy C. Posadzki Istniejące posadzki (parkiet, wykładzina) zostanie rozebrana i w ich miejsce położyć należy dębowy PARKIET FINISH ułożony w jodełkę. W przypadku gdy pod wykładziną wcześniej została 4

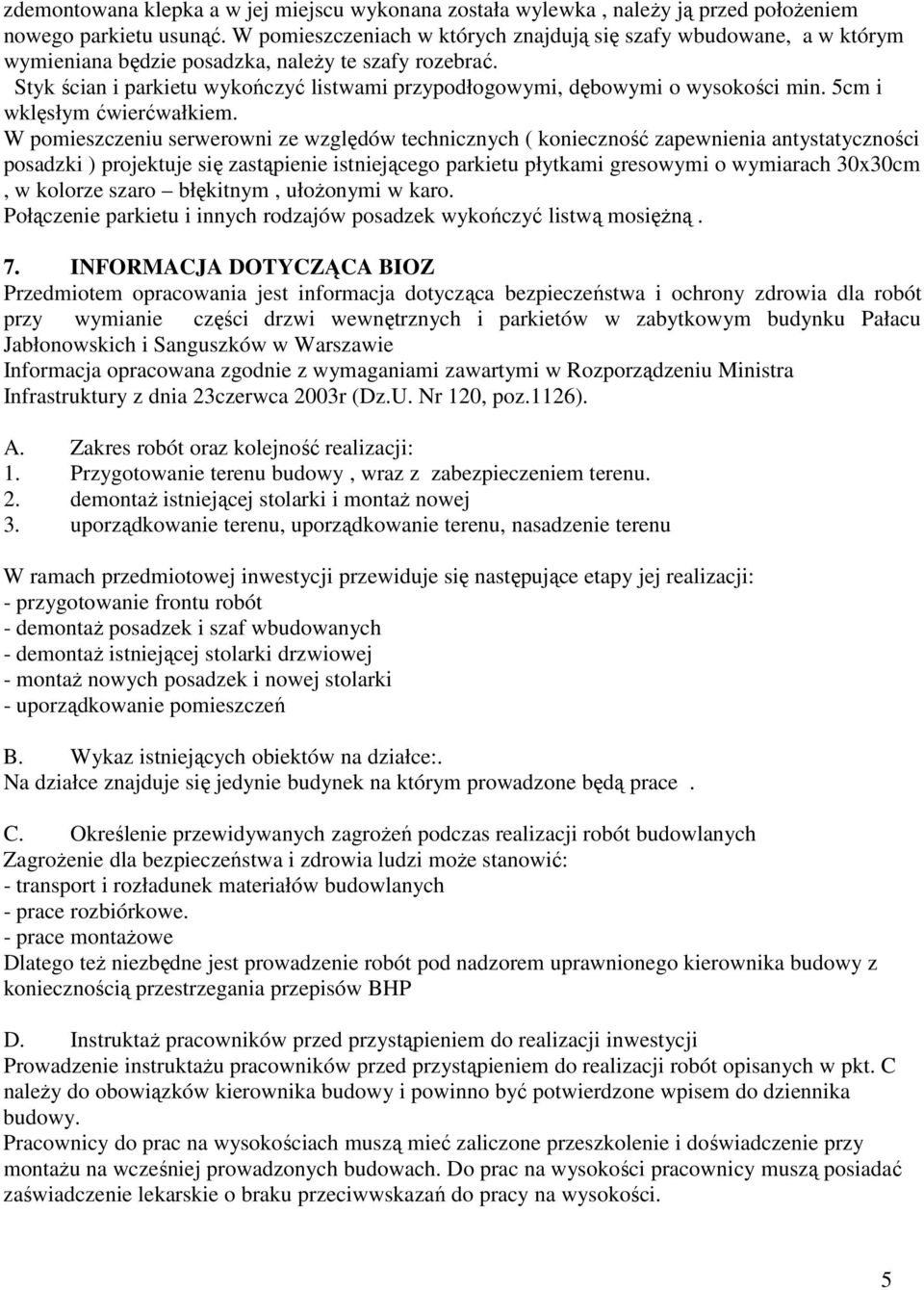

5 zdemontowana klepka a w jej miejscu wykonana została wylewka, należy ją przed położeniem nowego parkietu usunąć. W pomieszczeniach w których znajdują się szafy wbudowane, a w którym wymieniana będzie posadzka, należy te szafy rozebrać. Styk ścian i parkietu wykończyć listwami przypodłogowymi, dębowymi o wysokości min. 5cm i wklęsłym ćwierćwałkiem. W pomieszczeniu serwerowni ze względów technicznych ( konieczność zapewnienia antystatyczności posadzki ) projektuje się zastąpienie istniejącego parkietu płytkami gresowymi o wymiarach 30x30cm, w kolorze szaro błękitnym, ułożonymi w karo. Połączenie parkietu i innych rodzajów posadzek wykończyć listwą mosiężną. 7. INFORMACJA DOTYCZĄCA BIOZ Przedmiotem opracowania jest informacja dotycząca bezpieczeństwa i ochrony zdrowia dla robót przy wymianie części drzwi wewnętrznych i parkietów w zabytkowym budynku Pałacu Jabłonowskich i Sanguszków w Warszawie Informacja opracowana zgodnie z wymaganiami zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia 23czerwca 2003r (Dz.U. Nr 120, poz.1126). A. Zakres robót oraz kolejność realizacji: 1. Przygotowanie terenu budowy, wraz z zabezpieczeniem terenu. 2. demontaż istniejącej stolarki i montaż nowej 3. uporządkowanie terenu, uporządkowanie terenu, nasadzenie terenu W ramach przedmiotowej inwestycji przewiduje się następujące etapy jej realizacji: - przygotowanie frontu robót - demontaż posadzek i szaf wbudowanych - demontaż istniejącej stolarki drzwiowej - montaż nowych posadzek i nowej stolarki - uporządkowanie pomieszczeń B. Wykaz istniejących obiektów na działce:. Na działce znajduje się jedynie budynek na którym prowadzone będą prace. C. Określenie przewidywanych zagrożeń podczas realizacji robót budowlanych Zagrożenie dla bezpieczeństwa i zdrowia ludzi może stanowić: - transport i rozładunek materiałów budowlanych - prace rozbiórkowe. - prace montażowe Dlatego też niezbędne jest prowadzenie robót pod nadzorem uprawnionego kierownika budowy z koniecznością przestrzegania przepisów BHP D. Instruktaż pracowników przed przystąpieniem do realizacji inwestycji Prowadzenie instruktażu pracowników przed przystąpieniem do realizacji robót opisanych w pkt. C należy do obowiązków kierownika budowy i powinno być potwierdzone wpisem do dziennika budowy. Pracownicy do prac na wysokościach muszą mieć zaliczone przeszkolenie i doświadczenie przy montażu na wcześniej prowadzonych budowach. Do prac na wysokości pracownicy muszą posiadać zaświadczenie lekarskie o braku przeciwwskazań do pracy na wysokości. 5

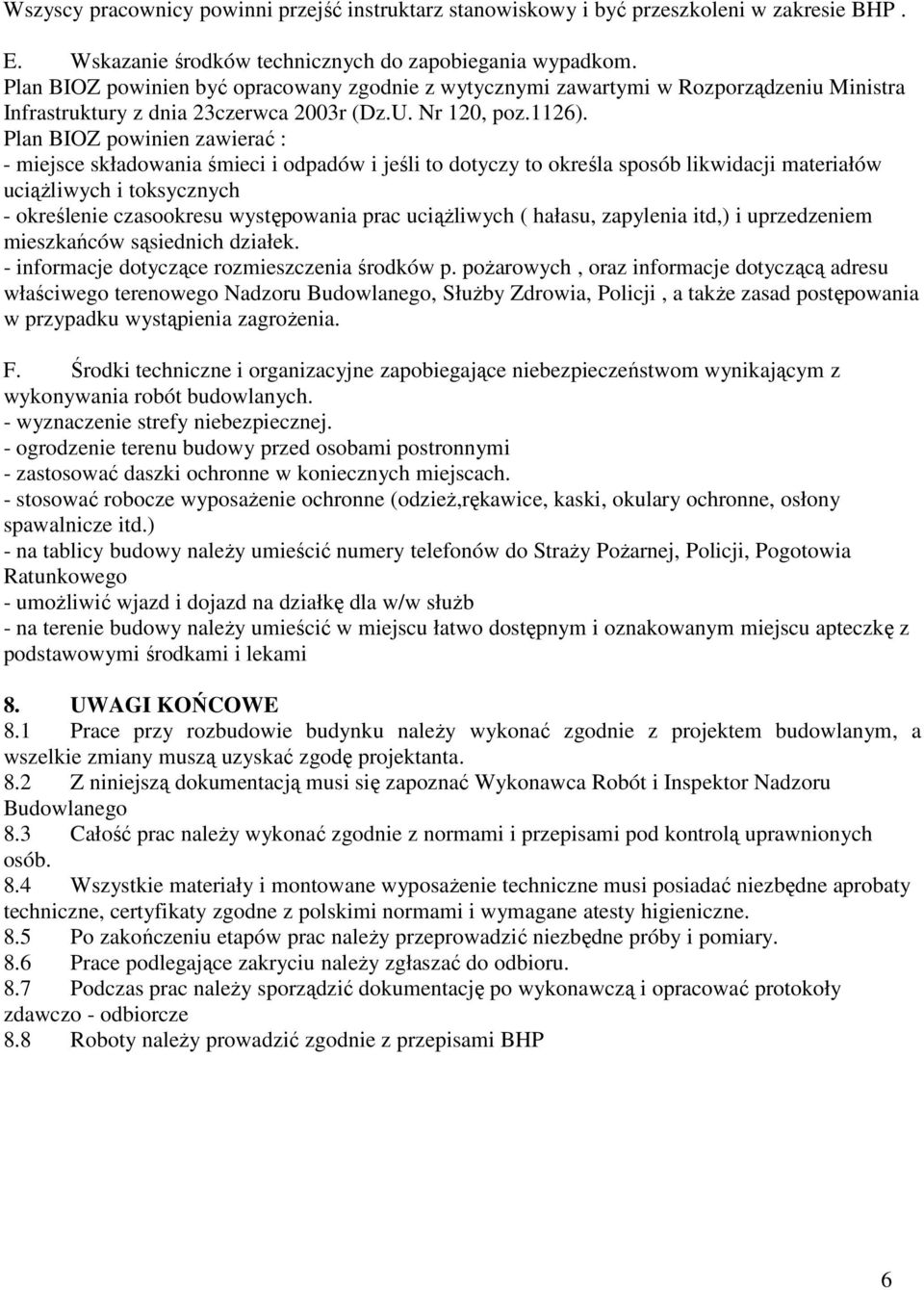

6 Wszyscy pracownicy powinni przejść instruktarz stanowiskowy i być przeszkoleni w zakresie BHP. E. Wskazanie środków technicznych do zapobiegania wypadkom. Plan BIOZ powinien być opracowany zgodnie z wytycznymi zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia 23czerwca 2003r (Dz.U. Nr 120, poz.1126). Plan BIOZ powinien zawierać : - miejsce składowania śmieci i odpadów i jeśli to dotyczy to określa sposób likwidacji materiałów uciążliwych i toksycznych - określenie czasookresu występowania prac uciążliwych ( hałasu, zapylenia itd,) i uprzedzeniem mieszkańców sąsiednich działek. - informacje dotyczące rozmieszczenia środków p. pożarowych, oraz informacje dotyczącą adresu właściwego terenowego Nadzoru Budowlanego, Służby Zdrowia, Policji, a także zasad postępowania w przypadku wystąpienia zagrożenia. F. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych. - wyznaczenie strefy niebezpiecznej. - ogrodzenie terenu budowy przed osobami postronnymi - zastosować daszki ochronne w koniecznych miejscach. - stosować robocze wyposażenie ochronne (odzież,rękawice, kaski, okulary ochronne, osłony spawalnicze itd.) - na tablicy budowy należy umieścić numery telefonów do Straży Pożarnej, Policji, Pogotowia Ratunkowego - umożliwić wjazd i dojazd na działkę dla w/w służb - na terenie budowy należy umieścić w miejscu łatwo dostępnym i oznakowanym miejscu apteczkę z podstawowymi środkami i lekami 8. UWAGI KOŃCOWE 8.1 Prace przy rozbudowie budynku należy wykonać zgodnie z projektem budowlanym, a wszelkie zmiany muszą uzyskać zgodę projektanta. 8.2 Z niniejszą dokumentacją musi się zapoznać Wykonawca Robót i Inspektor Nadzoru Budowlanego 8.3 Całość prac należy wykonać zgodnie z normami i przepisami pod kontrolą uprawnionych osób. 8.4 Wszystkie materiały i montowane wyposażenie techniczne musi posiadać niezbędne aprobaty techniczne, certyfikaty zgodne z polskimi normami i wymagane atesty higieniczne. 8.5 Po zakończeniu etapów prac należy przeprowadzić niezbędne próby i pomiary. 8.6 Prace podlegające zakryciu należy zgłaszać do odbioru. 8.7 Podczas prac należy sporządzić dokumentację po wykonawczą i opracować protokoły zdawczo - odbiorcze 8.8 Roboty należy prowadzić zgodnie z przepisami BHP 6

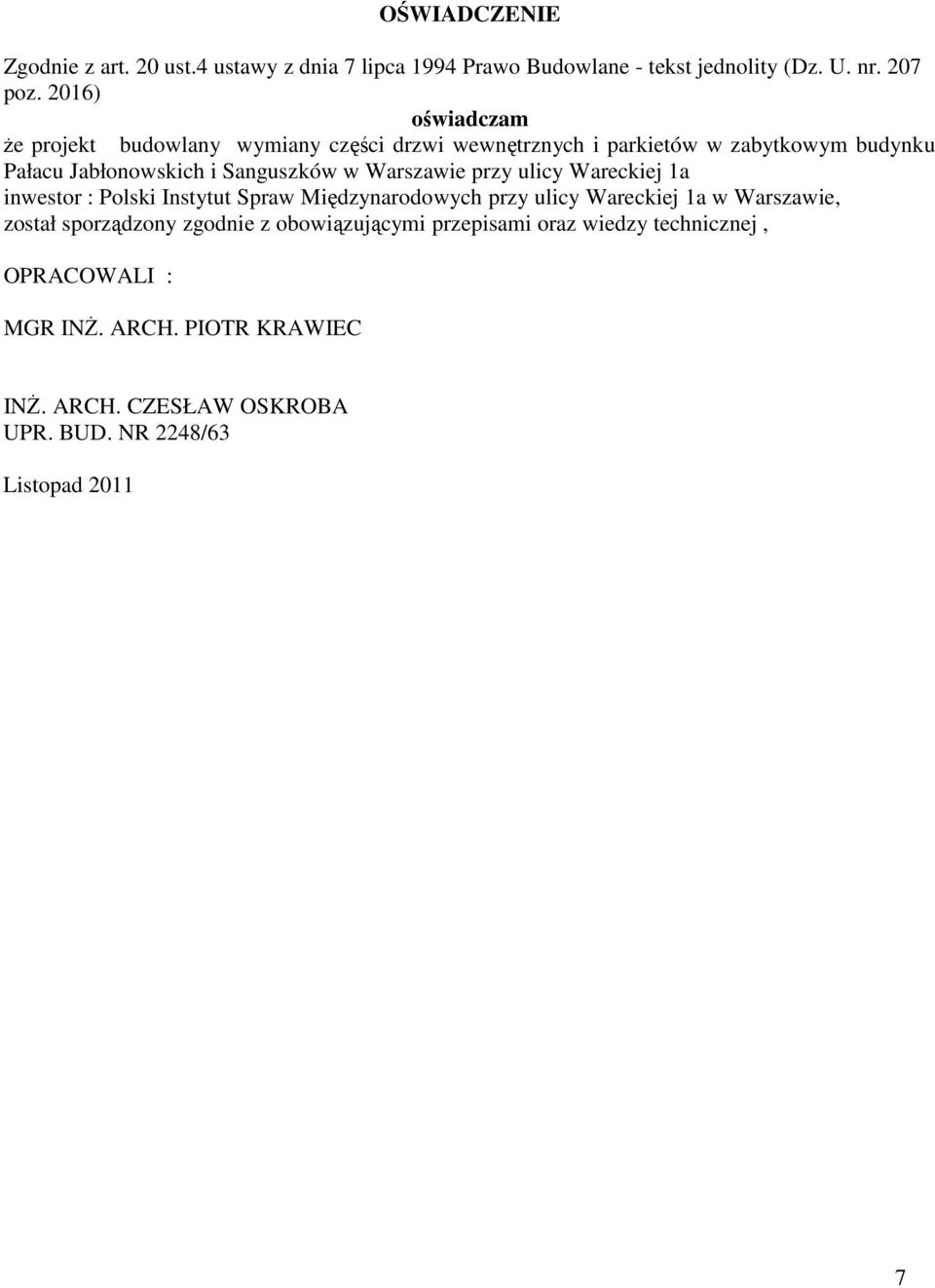

7 OŚWIADCZENIE Zgodnie z art. 20 ust.4 ustawy z dnia 7 lipca 1994 Prawo Budowlane - tekst jednolity (Dz. U. nr. 207 poz. 2016) oświadczam że projekt budowlany wymiany części drzwi wewnętrznych i parkietów w zabytkowym budynku Pałacu Jabłonowskich i Sanguszków w Warszawie przy ulicy Wareckiej 1a inwestor : Polski Instytut Spraw Międzynarodowych przy ulicy Wareckiej 1a w Warszawie, został sporządzony zgodnie z obowiązującymi przepisami oraz wiedzy technicznej, OPRACOWALI : MGR INŻ. ARCH. PIOTR KRAWIEC INŻ. ARCH. CZESŁAW OSKROBA UPR. BUD. NR 2248/63 Listopad
