1 Haas Special Edition Moduł Tokarski SPORZĄDZIŁ: TOMASZ GONTARSKI ESPRIT CAM CENTER KOSTRZYŃSKA 36, WARSZAWA TEL. (22) , , FAX

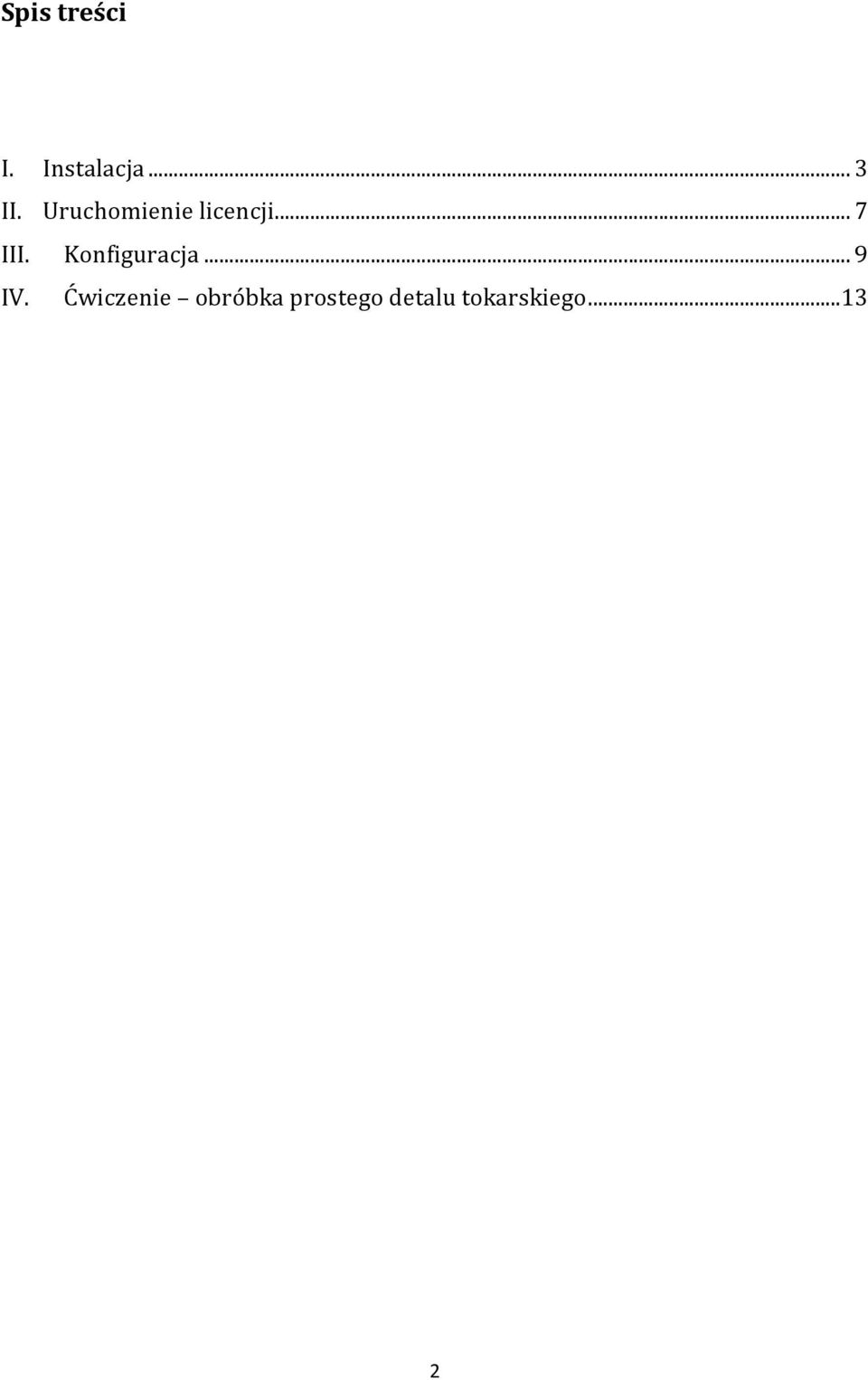

2 Spis treści I. Instalacja... 3 II. Uruchomienie licencji... 7 III. Konfiguracja... 9 IV. Ćwiczenie obróbka prostego detalu tokarskiego

3 I. Instalacja 1. Menu Start -> Panel sterowania 2. Konta użytkowników i Filtr rodzinny 3. Konta użytkowników 3

4 4. Zmień ustawienia funkcji Kontrola konta użytkownika 5. W oknie, które się pojawia należy przesunąć pasek w skrajne dolne położenie, zatwierdzić OK, a następnie zrestartować komputer. 6. Na czas instalacji należy wyłączyć program antywirusowy oraz firewall. 7. Włożyć płytę instalacyjną do napędu oraz uruchomić ją. 8. Instaluj produkty 4

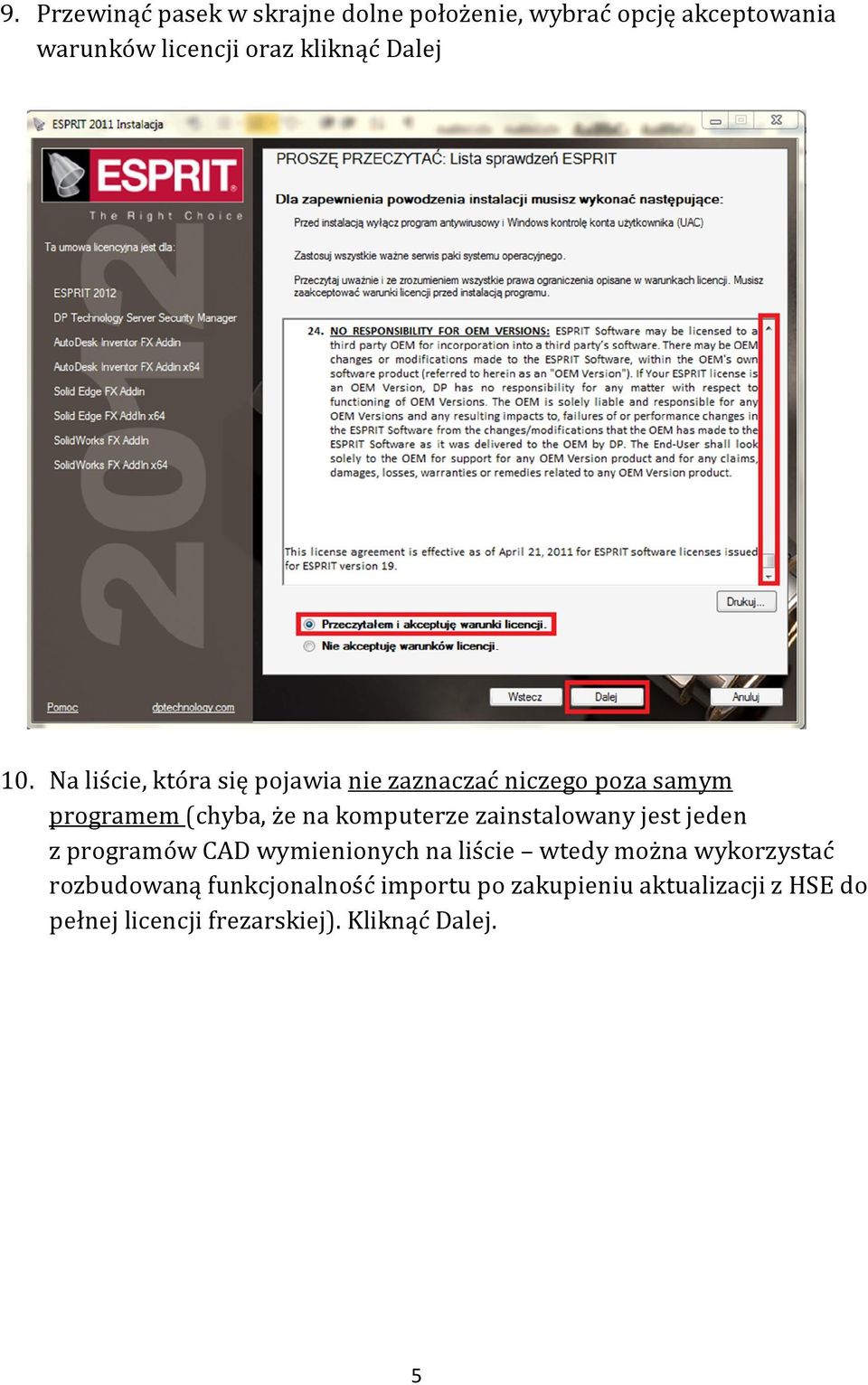

5 9. Przewinąć pasek w skrajne dolne położenie, wybrać opcję akceptowania warunków licencji oraz kliknąć Dalej 10. Na liście, która się pojawia nie zaznaczać niczego poza samym programem (chyba, że na komputerze zainstalowany jest jeden z programów CAD wymienionych na liście wtedy można wykorzystać rozbudowaną funkcjonalność importu po zakupieniu aktualizacji z HSE do pełnej licencji frezarskiej). Kliknąć Dalej. 5

6 11. Okno Rozpocznij instalację: kliknąć Dalej 12. Odkliknąć opcję jak na obrazie poniżej, potwierdzić w pojawiającym się oknie, a następnie kliknąć Dalej celem rozpoczęcia instalacji 13. Wybrać opcję pominięcia aktywacji dostępu, a następnie kliknąć Dalej 6

7 14. Odkliknąć opcję jak na obrazie poniżej, a następnie kliknąć Wykańczanie. II. Uruchomienie licencji UWAGA: Przed rozpoczęciem symulacji należy posiadać (zapisany w znanym miejscu na dysku twardym) plik licencyjny o rozszerzeniu.dptlic. lub dane (kod użytkownika i numer licencji) do uruchomienia licencji ewaluacyjnej. Celem uzyskania tego pliku/danych należy skontaktować się z firmą ABPLANALP lub bezpośrednio: TEL. (22) , Dostarczony zostanie także postprocesor (rozszerzenie.asc) oraz plik szablonu maszyny (.est), niezbędne do generowania kodu NC. Wykorzystanie tych plików będzie opisane w dalszej części niniejszej instrukcji. 1. Włożyć dostarczony klucz licencyjny do portu USB, odczekać chwilę celem instalacji sterownika (w przypadku licencji ewaluacyjnej pominąć ten krok) 2. Menu Start -> Wszystkie programy -> DP Technology -> Security -> Security Manager 3. Kliknąć ikonę jak na obrazie poniżej 4. Wybrać opcję jak na obrazie poniżej, a następnie kliknąć Dalej 7

8 UWAGA: w przypadku licencji ewaluacyjnej wybrać opcję Aktywuj lub pobierz licencję przez internet 5. W oknie, które się pojawia należy odnaleźć na dysku oraz wybrać plik licencji (*.dptlic), a następnie kliknąć Otwórz. W przypadku licencji ewaluacyjnej należy podać dostarczony uprzednio kod użytkownika oraz numer licencji. 6. Dwukrotnie kliknąć na licencję, która się pojawia (jak na obrazie poniżej) celem ustawienia jej jako domyślnej powinien pojawić się znak 7. Wyjść z menedżera klikając krzyżyk w prawym górnym rogu. Licencja jest uruchomiona, można już korzystać z programu. 8

9 III. Konfiguracja 1. Uruchomić program ESPRIT (ikona na pulpicie lub Menu Start -> Wszystkie programy -> DP Technology -> ESPRIT -> ESPRIT 2. Kliknąć OK na oknie informacji o licencji (wcześniej należy chwilę odczekać). 3. Na pojawiającym oknie dot. wyboru szablonu kliknąć OK lub Anuluj (nie ma to znaczenia, ponieważ nie ma jeszcze zdefiniowanych szablonów użytkownika). 4. Zmienić układ jednostek na metryczny jak na obrazie poniżej 5. Kliknąć ikonę uruchamiającą moduł tokarski, a w menu Widok włączyć odpowiednie elementy (obraz poniżej) 9

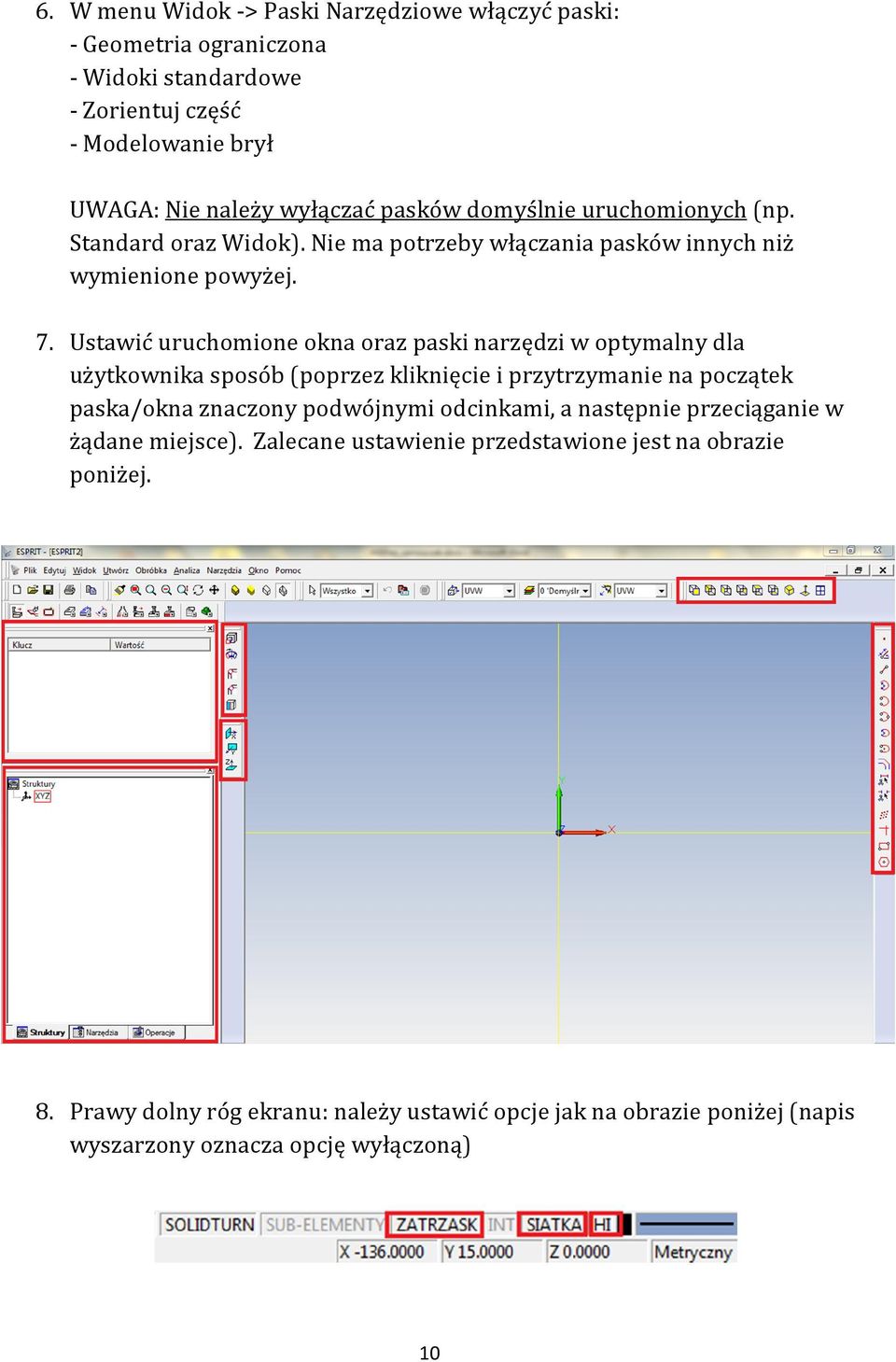

10 6. W menu Widok -> Paski Narzędziowe włączyć paski: - Geometria ograniczona - Widoki standardowe - Zorientuj część - Modelowanie brył UWAGA: Nie należy wyłączać pasków domyślnie uruchomionych (np. Standard oraz Widok). Nie ma potrzeby włączania pasków innych niż wymienione powyżej. 7. Ustawić uruchomione okna oraz paski narzędzi w optymalny dla użytkownika sposób (poprzez kliknięcie i przytrzymanie na początek paska/okna znaczony podwójnymi odcinkami, a następnie przeciąganie w żądane miejsce). Zalecane ustawienie przedstawione jest na obrazie poniżej. 8. Prawy dolny róg ekranu: należy ustawić opcje jak na obrazie poniżej (napis wyszarzony oznacza opcję wyłączoną) 10

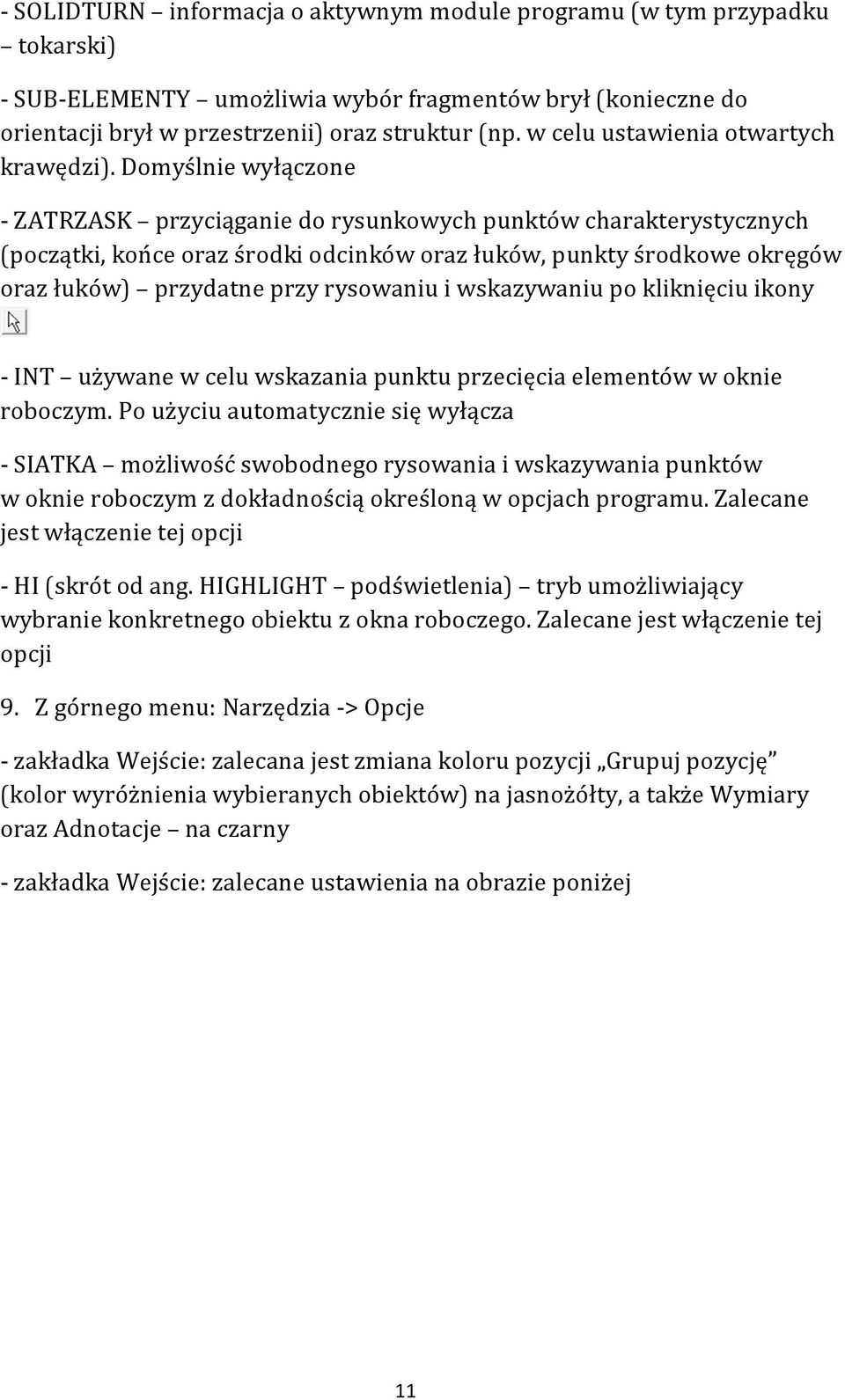

11 - SOLIDTURN informacja o aktywnym module programu (w tym przypadku tokarski) - SUB-ELEMENTY umożliwia wybór fragmentów brył (konieczne do orientacji brył w przestrzenii) oraz struktur (np. w celu ustawienia otwartych krawędzi). Domyślnie wyłączone - ZATRZASK przyciąganie do rysunkowych punktów charakterystycznych (początki, końce oraz środki odcinków oraz łuków, punkty środkowe okręgów oraz łuków) przydatne przy rysowaniu i wskazywaniu po kliknięciu ikony - INT używane w celu wskazania punktu przecięcia elementów w oknie roboczym. Po użyciu automatycznie się wyłącza - SIATKA możliwość swobodnego rysowania i wskazywania punktów w oknie roboczym z dokładnością określoną w opcjach programu. Zalecane jest włączenie tej opcji - HI (skrót od ang. HIGHLIGHT podświetlenia) tryb umożliwiający wybranie konkretnego obiektu z okna roboczego. Zalecane jest włączenie tej opcji 9. Z górnego menu: Narzędzia -> Opcje - zakładka Wejście: zalecana jest zmiana koloru pozycji Grupuj pozycję (kolor wyróżnienia wybieranych obiektów) na jasnożółty, a także Wymiary oraz Adnotacje na czarny - zakładka Wejście: zalecane ustawienia na obrazie poniżej 11

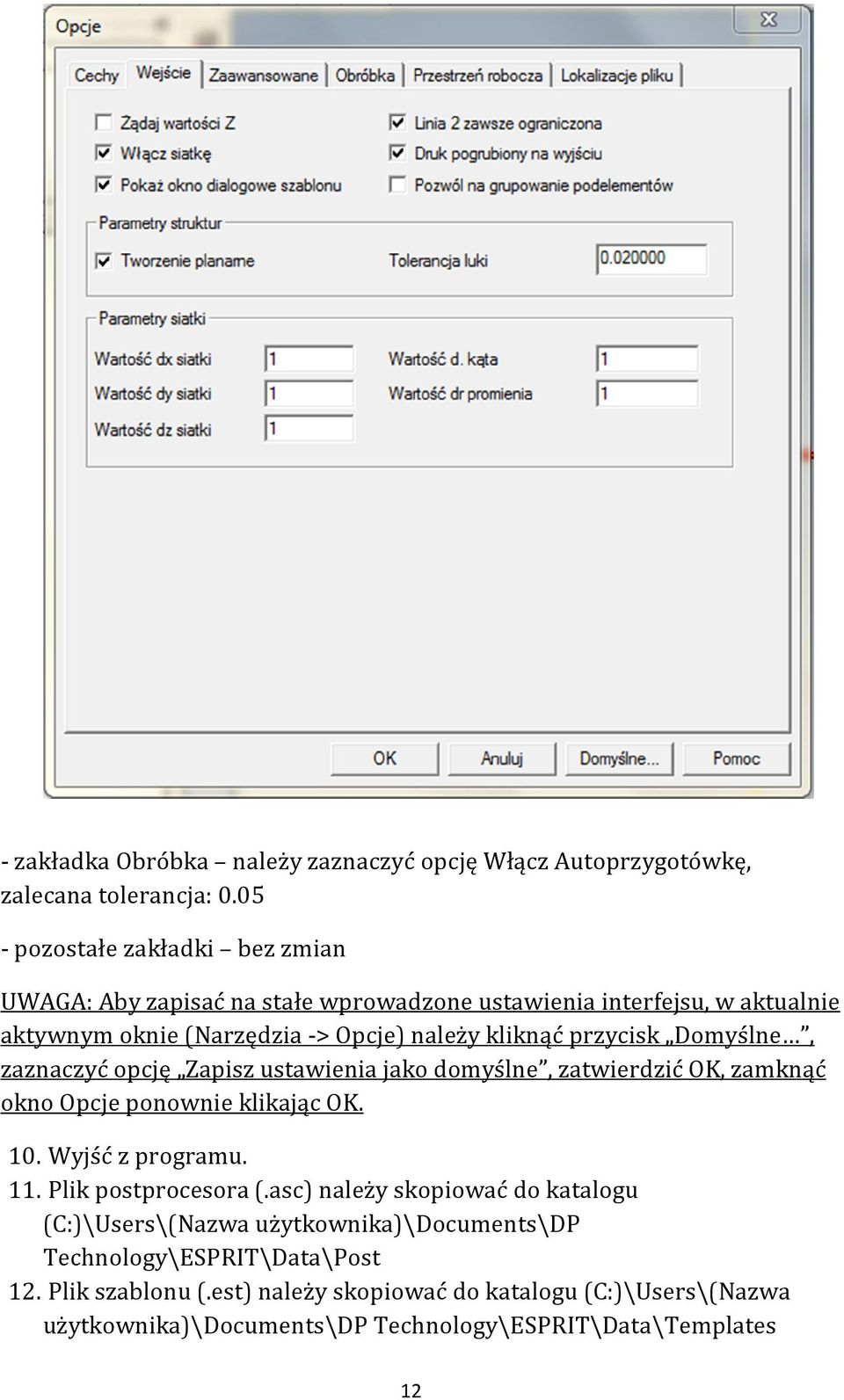

12 - zakładka Obróbka należy zaznaczyć opcję Włącz Autoprzygotówkę, zalecana tolerancja: pozostałe zakładki bez zmian UWAGA: Aby zapisać na stałe wprowadzone ustawienia interfejsu, w aktualnie aktywnym oknie (Narzędzia -> Opcje) należy kliknąć przycisk Domyślne, zaznaczyć opcję Zapisz ustawienia jako domyślne, zatwierdzić OK, zamknąć okno Opcje ponownie klikając OK. 10. Wyjść z programu. 11. Plik postprocesora (.asc) należy skopiować do katalogu (C:)\Users\(Nazwa użytkownika)\documents\dp Technology\ESPRIT\Data\Post 12. Plik szablonu (.est) należy skopiować do katalogu (C:)\Users\(Nazwa użytkownika)\documents\dp Technology\ESPRIT\Data\Templates 12

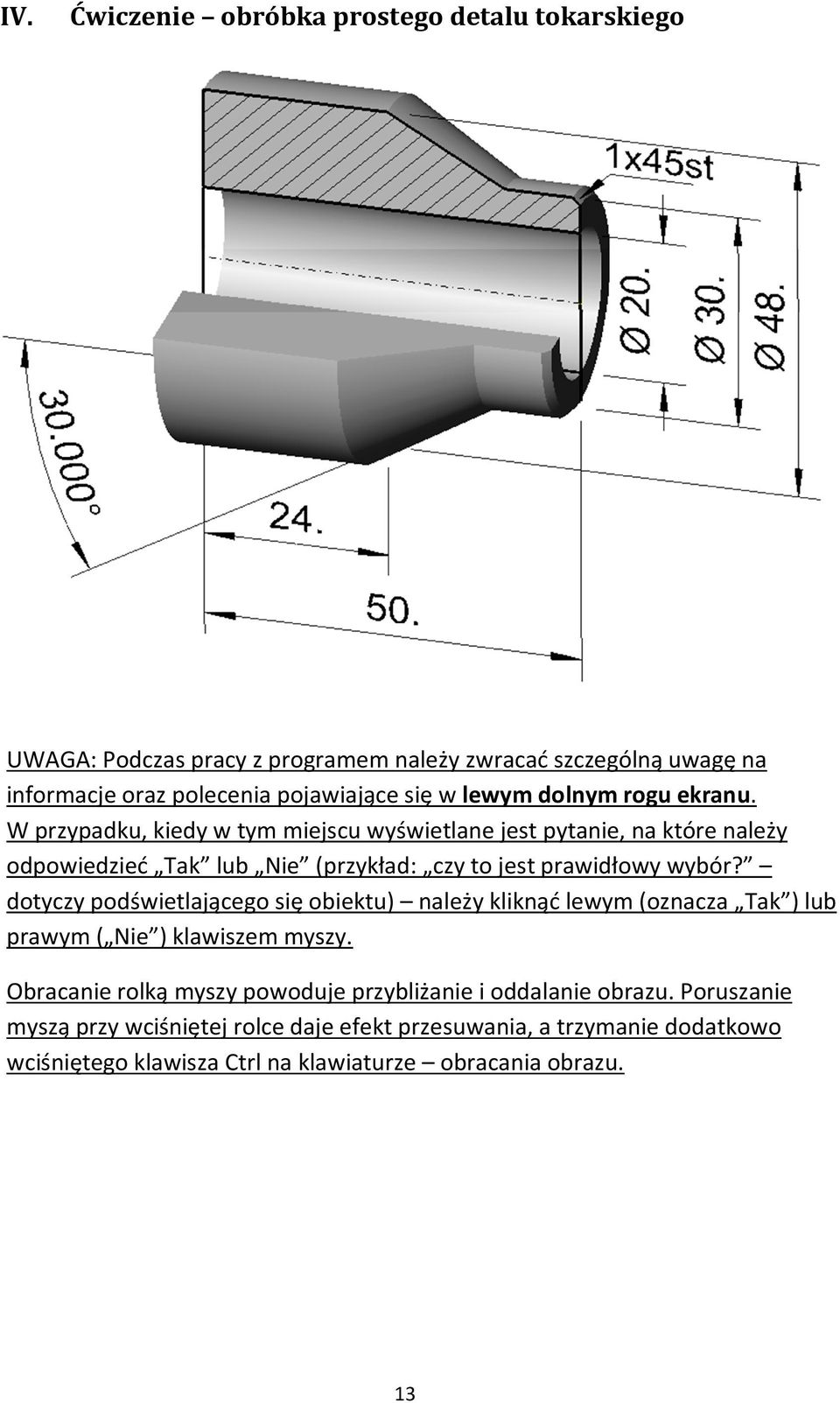

13 IV. Ćwiczenie obróbka prostego detalu tokarskiego UWAGA: Podczas pracy z programem należy zwracać szczególną uwagę na informacje oraz polecenia pojawiające się w lewym dolnym rogu ekranu. W przypadku, kiedy w tym miejscu wyświetlane jest pytanie, na które należy odpowiedzieć Tak lub Nie (przykład: czy to jest prawidłowy wybór? dotyczy podświetlającego się obiektu) należy kliknąć lewym (oznacza Tak ) lub prawym ( Nie ) klawiszem myszy. Obracanie rolką myszy powoduje przybliżanie i oddalanie obrazu. Poruszanie myszą przy wciśniętej rolce daje efekt przesuwania, a trzymanie dodatkowo wciśniętego klawisza Ctrl na klawiaturze obracania obrazu. 13

14 1. Po uruchomieniu programu należy wybrać szablon jak na obrazie poniżej. 2. Na pasku Widoki Standardowe kliknąć ikonę Widok z góry 3. Pierwszym etapem ćwiczenia będzie utworzenie geometrii. Uruchomić pasek służący do rysowania geometrii płaskiej (1 na obrazie poniżej), a następnie kliknąć ikonę Linia (2) 4. Jako element odniesienia (pytanie w lewym dolnym rogu ekranu) wybrać oś X (linia pozioma koloru żółtego) poprzez kliknięcie na nią lewym przyciskiem myszy, potwierdzić wybór (odpowiadając na pytanie Czy to jest prawidłowy wybór? ) ponownym kliknięciem lewym przyciskiem myszy. Następnie, wypełniając polecenie Wprowadź odległość, wprowadzić z klawiatury wartość 48/2 (pole dialogowe pojawi się 14

15 w momencie wprowadzania pierwszego znaku). Zatwierdzić klawiszem ENTER. W momencie, gdy wyświetla się pytanie W górę, w dół, w lewo lub w prawo należy kliknąć w oknie roboczym POWYŻEJ osi X. Linia na danym promieniu zostanie dodana względem osi X. Jeżeli powstały obiekt nie jest widoczny w oknie roboczym, należy kliknąć ikonę Powiększ, aby dopasować wszystko 5. Ikona rysowania linii wciąż jest aktywna. W analogiczny sposób należy narysować linie na średnicy 30 oraz Narysować linię pionową w odległości 50 mm NA LEWO od osi Y (elementem odniesienia w tym przypadku będzie oś Y układu współrzędnych) 7. Narysować linię pionową w odległości 24 mm NA PRAWO od linii dodanej w punkcie Wcisnąć klawisz Esc celem wyjścia z rysowania linii. 9. Na pasku geometrii kliknąć na ikonę Zachowaj jak na rysunku poniżej. 10. Kliknąć na linii narysowanej na średnicy 48 w miejscu jak na obrazie poniżej. Potwierdzić, ponownie klikając lewym przyciskiem myszy. Zostanie zachowany fragment linii pomiędzy najbliższymi przecięciami. 15

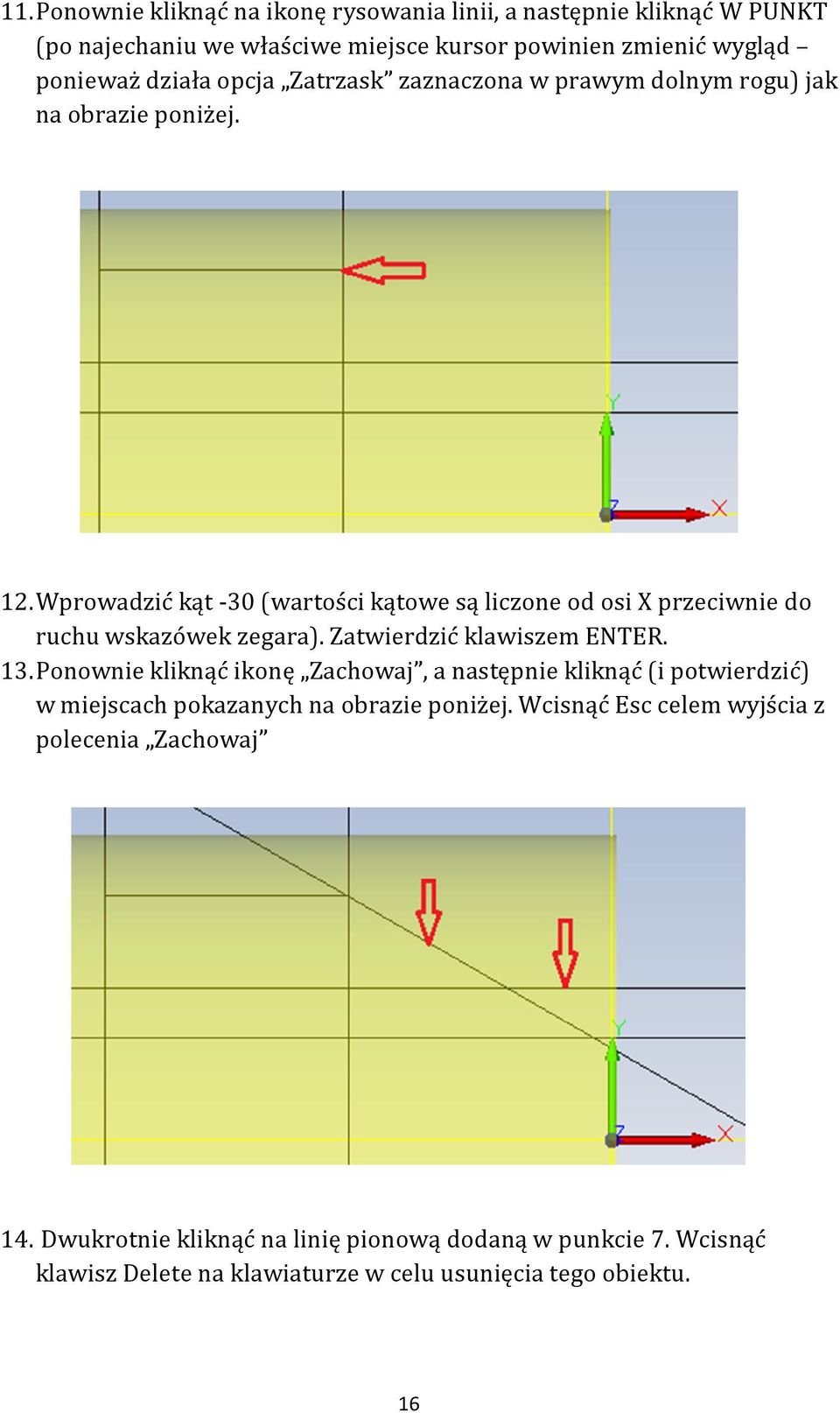

16 11. Ponownie kliknąć na ikonę rysowania linii, a następnie kliknąć W PUNKT (po najechaniu we właściwe miejsce kursor powinien zmienić wygląd ponieważ działa opcja Zatrzask zaznaczona w prawym dolnym rogu) jak na obrazie poniżej. 12. Wprowadzić kąt -30 (wartości kątowe są liczone od osi X przeciwnie do ruchu wskazówek zegara). Zatwierdzić klawiszem ENTER. 13. Ponownie kliknąć ikonę Zachowaj, a następnie kliknąć (i potwierdzić) w miejscach pokazanych na obrazie poniżej. Wcisnąć Esc celem wyjścia z polecenia Zachowaj 14. Dwukrotnie kliknąć na linię pionową dodaną w punkcie 7. Wcisnąć klawisz Delete na klawiaturze w celu usunięcia tego obiektu. 16

17 15. Uruchomić polecenie Zachowaj, a następnie dwukrotnie kliknąć w miejsca zaznaczone poniżej. 16. Kliknąć na ikonę Zaokrąglenie/Fazowanie, a następnie uzupełnić okno jak na obrazie poniżej. 17. Wybrać obiekty, pomiędzy którymi ma zostać dodane sfazowanie (odcinek oraz oś Y), klikając dwukrotnie w miejsca jak na obrazie poniżej. Zamknąć okno. 17

18 18. Uruchomić pasek służący do rysowania geometrii płaskiej (1 na obrazie poniżej), a następnie kliknąć ikonę Punkt (2) 19. Wybrać opcję Kartezjański/środkowy, wprowadzić współrzędne jak na rysunku poniżej, a następnie kliknąć Zastosuj. Punkt o danych współrzędnych zostanie dodany względem środka układu. Wyjść z polecenia rysowania punktu. 20. Po narysowaniu geometrii kolejnym krokiem jest stworzenie tzw. struktur, czyli obiektów służących jako cele konkretnych operacji obróbkowych. Jako pierwszą stworzymy strukturę do planowania. Należy kliknąć ikonę rozwijającą pasek tworzenia i modyfikacji struktur ( 1 na poniższym obrazie), a następnie kliknąć ikonę Łańcuch ręcznie do ręcznego tworzenia struktur kształtowych ( 2 ). 21. Kliknąć w PUNKT dodany w ostatnim kroku tworzenia geometrii (o współrzędnych 0, 25), a następnie w środek układu współrzędnych (w obu przypadkach przed kliknięciem powinien zmienić się kształt kursora). Kliknąć przycisk Zatrzymanie cykli (jak na obrazie poniżej) celem zakończenia tworzenia struktury. 18

19 22. Zaznaczyć oknem (kliknąć i przytrzymać wciśnięty lewy przycisk myszy, przemieścić kursor w odpowiednim kierunku, a następnie zwolnić przycisk) obiekty geometryczne jak na obrazie poniżej. Kliknąć ikonę Łańcuch Auto ( ) na aktualnie rozwiniętym pasku Struktur. Na zgrupowanych elementach geometrii została utworzona kolejna struktura typu Łańcuch. UWAGA: Obiekty geometryczne można także wybierać oraz odznaczać klikając na nie przy wciśniętym klawiszu Ctrl na klawiaturze. 23. Stworzyć strukturę do operacji odcinania w sposób analogiczny do opisanego w punkcie 20 i 21, wybierając punkty jak na obrazie poniżej. 19

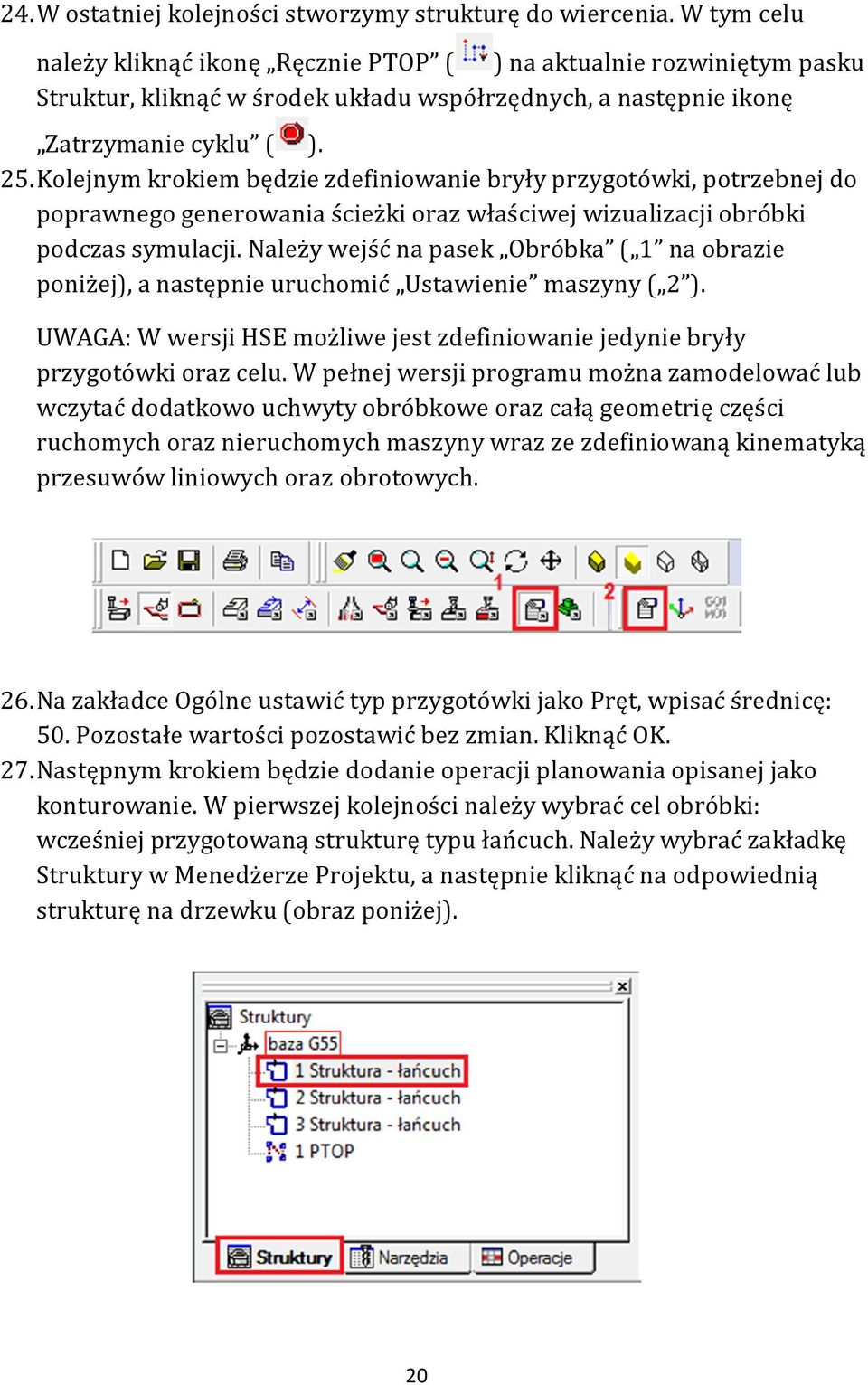

20 24. W ostatniej kolejności stworzymy strukturę do wiercenia. W tym celu należy kliknąć ikonę Ręcznie PTOP ( ) na aktualnie rozwiniętym pasku Struktur, kliknąć w środek układu współrzędnych, a następnie ikonę Zatrzymanie cyklu ( ). 25. Kolejnym krokiem będzie zdefiniowanie bryły przygotówki, potrzebnej do poprawnego generowania ścieżki oraz właściwej wizualizacji obróbki podczas symulacji. Należy wejść na pasek Obróbka ( 1 na obrazie poniżej), a następnie uruchomić Ustawienie maszyny ( 2 ). UWAGA: W wersji HSE możliwe jest zdefiniowanie jedynie bryły przygotówki oraz celu. W pełnej wersji programu można zamodelować lub wczytać dodatkowo uchwyty obróbkowe oraz całą geometrię części ruchomych oraz nieruchomych maszyny wraz ze zdefiniowaną kinematyką przesuwów liniowych oraz obrotowych. 26. Na zakładce Ogólne ustawić typ przygotówki jako Pręt, wpisać średnicę: 50. Pozostałe wartości pozostawić bez zmian. Kliknąć OK. 27. Następnym krokiem będzie dodanie operacji planowania opisanej jako konturowanie. W pierwszej kolejności należy wybrać cel obróbki: wcześniej przygotowaną strukturę typu łańcuch. Należy wybrać zakładkę Struktury w Menedżerze Projektu, a następnie kliknąć na odpowiednią strukturę na drzewku (obraz poniżej). 20

21 28. Rozwinąć pasek Operacji ( 1 na obrazie poniżej), a następnie operację Konturowania ( 2 ) 29. Okno edycji operacji pojawia się jako czwarta zakładka Menedżera Projektu. Na zakładce Ogólne ustawić parametry jak na obrazie poniżej. 21

22 30. Zakładkę Sposób uzupełnić jak na obrazie poniżej. 22

23 31. Uzupełnić zakładkę Kontur jak na obrazie poniżej. Kliknąć OK w lewym górnym rogu okna. Zatwierdzić OK. UWAGA: Istnieje możliwość zapisania opisanej technologii (ikona obok przycisku Anuluj, opcja Zapisz) i wczytania jej do innej struktury w kolejnym projekcie (na zakładce Struktury należy kliknąć prawym przyciskiem myszy na strukturze frezarskiej, wybrać opcję Plik -> Otwórz proces ). W ramach jednego projektu można kopiować i wklejać operację pomiędzy strukturami (Ctrl+C na operacji, Ctrl+V na strukturze obie czynności na zakładce Struktury) w module tokarskim jest to jednak rzadziej stosowane. 32. Na zakładce Struktury Menedżera Projektu wybrać strukturę opisującą kontur do toczenia zewnętrznego (obraz poniżej). 23

24 33. Rozwinąć pasek Operacji ( 1 na obrazie poniżej), a następnie operację Zgrubna ( 2 ) 34. Uzupełnić zakładki jak na obrazach poniżej, a następnie kliknąć OK. 24

25 25

26 26

27 35. Na zakładce Struktury Menedżera Projektu wybrać strukturę wiertarską (obraz poniżej). 27

28 36. Rozwinąć pasek Operacji ( 1 na obrazie poniżej), a następnie operację Wiercenia ( 2 ) 37. Uzupełnić zakładki Ogólne oraz Wiercenie jak na obrazach poniżej, a następnie kliknąć OK. 38. Na zakładce Struktury wybrać strukturę do odcinania, a następnie wybrać operację Odcinanie na pasku operacji (obraz poniżej). 28

29 39. Uzupełnić zakładki jak na obrazach poniżej, a następnie kliknąć OK. 29

30 30

31 40. Włączyć widok HAAS symulacja ( 1 na obrazie poniżej), rozwinąć pasek symulacji ( 2 ), przesunąć pasek szybkości symulacji w położenie środkowe ( 3 ), a następnie uruchomić symulację w trybie ciągłym ( 4 ). Podczas symulacji informacje nt. jej bieżącego stanu można obserwować w oknie Właściwości. Po zakończeniu symulacji wyłączyć ją przyciskiem Stop ( 5 ). UWAGA: Podczas symulacji zalecane jest włączenie sposobu wyświetlania brył jako pełny z krawędziami ( 6 ), włączenie widoczność płytki i oprawki ( 7 ) oraz głowicy i wrzeciona ( 8 ), a także ustawienie widoku przygotówki jako półwidok półprzekrój ( 9 ). 41. Wygenerować kod NC klikając ikonę jak na obrazie poniżej (Pasek Obróbka). 42. Kod NC zapisać na pamięci pen-drive i przenieść do maszyny. 31
