1 Haas Special Edition Moduł Frezarski SPORZĄDZIŁ: TOMASZ GONTARSKI ESPRIT CAM CENTER KOSTRZYŃSKA 36, WARSZAWA TEL. (22) , , FAX

2 Spis treści I. Instalacja... 3 II. Uruchomienie licencji... 7 III. Konfiguracja... 9 IV. Ćwiczenie obróbka prostego detalu frezarskiego

3 I. Instalacja 1. Menu Start -> Panel sterowania 2. Konta użytkowników i Filtr rodzinny 3. Konta użytkowników 3

4 4. Zmień ustawienia funkcji Kontrola konta użytkownika 5. W oknie, które się pojawia należy przesunąć pasek w skrajne dolne położenie, zatwierdzić OK, a następnie zrestartować komputer. 6. Na czas instalacji należy wyłączyć program antywirusowy oraz firewall. 7. Włożyć płytę instalacyjną do napędu oraz uruchomić ją. 8. Instaluj produkty 4

5 9. Przewinąć pasek w skrajne dolne położenie, wybrać opcję akceptowania warunków licencji oraz kliknąć Dalej 10. Na liście, która się pojawia nie zaznaczać niczego poza samym programem (chyba, że na komputerze zainstalowany jest jeden z programów CAD wymienionych na liście wtedy można wykorzystać rozbudowaną funkcjonalność importu po zakupieniu aktualizacji z HSE do pełnej licencji frezarskiej). Kliknąć Dalej. 5

6 11. Okno Rozpocznij instalację: kliknąć Dalej 12. Odkliknąć opcję jak na obrazie poniżej, potwierdzić w pojawiającym się oknie, a następnie kliknąć Dalej celem rozpoczęcia instalacji 13. Wybrać opcję pominięcia aktywacji dostępu, a następnie kliknąć Dalej 6

7 14. Odkliknąć opcję jak na obrazie poniżej, a następnie kliknąć Wykańczanie. II. Uruchomienie licencji UWAGA: Przed rozpoczęciem symulacji należy posiadać (zapisany w znanym miejscu na dysku twardym) plik licencyjny o rozszerzeniu.dptlic. lub dane (kod użytkownika i numer licencji) do uruchomienia licencji ewaluacyjnej. Celem uzyskania tego pliku/danych należy skontaktować się z firmą ABPLANALP lub bezpośrednio: TEL. (22) , tomasz.gontarski@espritcam.pl Dostarczony zostanie także postprocesor (rozszerzenie.asc) oraz plik szablonu maszyny (.est), niezbędne do generowania kodu NC. Wykorzystanie tych plików będzie opisane w dalszej części niniejszej instrukcji. 1. Włożyć dostarczony klucz licencyjny do portu USB, odczekać chwilę celem instalacji sterownika (w przypadku licencji ewaluacyjnej pominąć ten krok) 2. Menu Start -> Wszystkie programy -> DP Technology -> Security -> Security Manager 3. Kliknąć ikonę jak na obrazie poniżej 4. Wybrać opcję jak na obrazie poniżej, a następnie kliknąć Dalej 7

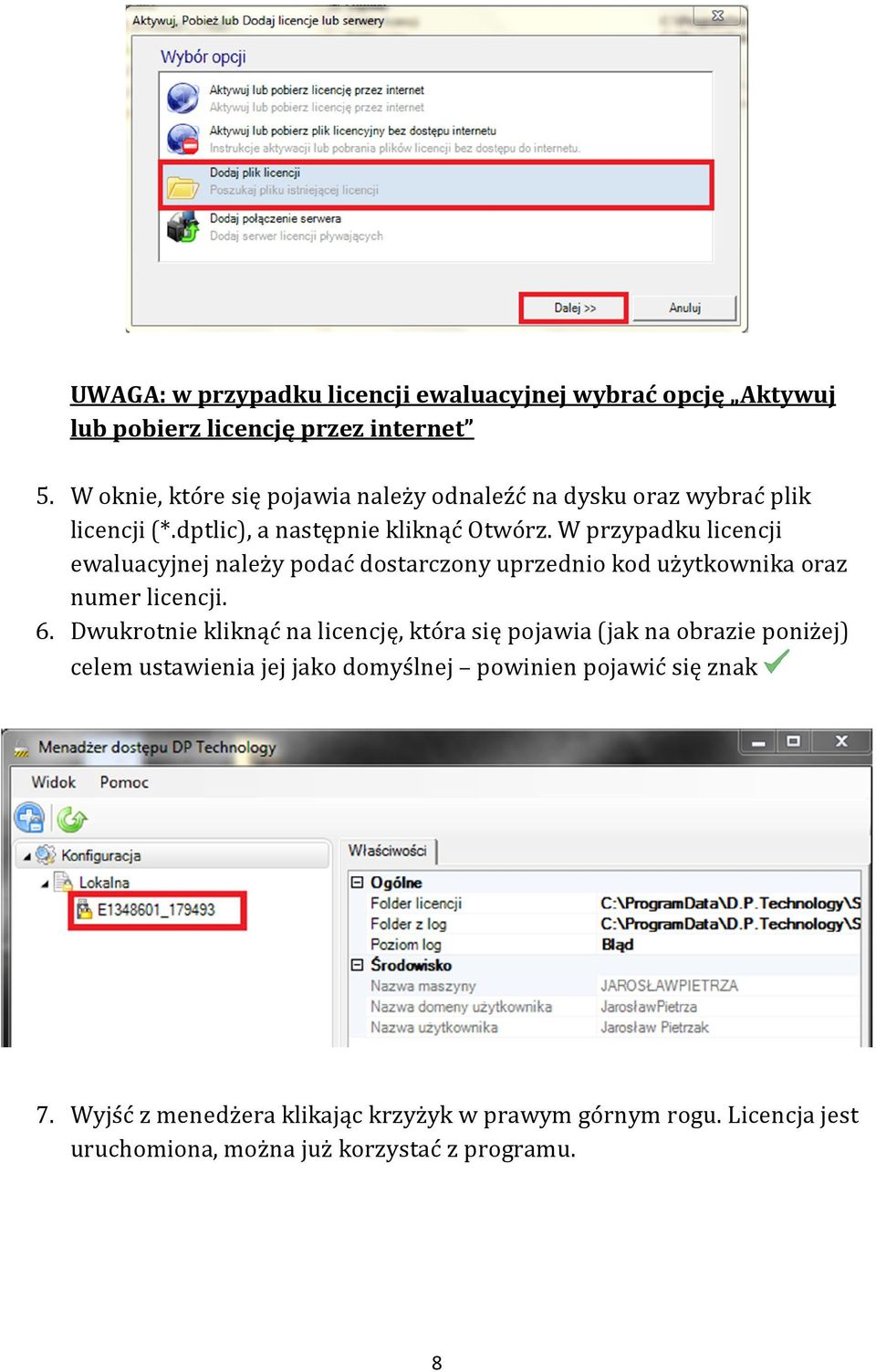

8 UWAGA: w przypadku licencji ewaluacyjnej wybrać opcję Aktywuj lub pobierz licencję przez internet 5. W oknie, które się pojawia należy odnaleźć na dysku oraz wybrać plik licencji (*.dptlic), a następnie kliknąć Otwórz. W przypadku licencji ewaluacyjnej należy podać dostarczony uprzednio kod użytkownika oraz numer licencji. 6. Dwukrotnie kliknąć na licencję, która się pojawia (jak na obrazie poniżej) celem ustawienia jej jako domyślnej powinien pojawić się znak 7. Wyjść z menedżera klikając krzyżyk w prawym górnym rogu. Licencja jest uruchomiona, można już korzystać z programu. 8

9 III. Konfiguracja 1. Uruchomić program ESPRIT (ikona na pulpicie lub Menu Start -> Wszystkie programy -> DP Technology -> ESPRIT -> ESPRIT 2. Kliknąć OK na oknie informacji o licencji (wcześniej należy chwilę odczekać). 3. Na pojawiającym oknie dot. wyboru szablonu kliknąć OK lub Anuluj (nie ma to znaczenia, ponieważ nie ma jeszcze zdefiniowanych szablonów użytkownika). 4. Zmienić układ jednostek na metryczny jak na obrazie poniżej 5. Kliknąć ikonę uruchamiającą moduł frezarski, a w menu Widok włączyć odpowiednie elementy (obraz poniżej) 9

10 6. W menu Widok -> Paski Narzędziowe włączyć paski: - Geometria ograniczona - Widoki standardowe - Zorientuj część - Modelowanie brył UWAGA: Nie należy wyłączać pasków domyślnie uruchomionych (np. Standard oraz Widok). Nie ma potrzeby włączania pasków innych niż wymienione powyżej. 7. Ustawić uruchomione okna oraz paski narzędzi w optymalny dla użytkownika sposób (poprzez kliknięcie i przytrzymanie na początek paska/okna znaczony podwójnymi odcinkami, a następnie przeciąganie w żądane miejsce). Zalecane ustawienie przedstawione jest na obrazie poniżej. 8. Prawy dolny róg ekranu: należy ustawić opcje jak na obrazie poniżej (napis wyszarzony oznacza opcję wyłączoną) 10

11 - SOLIDMILL informacja o aktywnym module programu (w tym przypadku frezarski) - SUB-ELEMENTY umożliwia wybór fragmentów brył (konieczne do orientacji brył w przestrzeni) oraz struktur (np. w celu ustawienia otwartych krawędzi). Domyślnie wyłączone - ZATRZASK przyciąganie do rysunkowych punktów charakterystycznych (początki, końce oraz środki odcinków oraz łuków, punkty środkowe okręgów oraz łuków) przydatne przy rysowaniu i wskazywaniu po kliknięciu ikony - INT używane w celu wskazania punktu przecięcia elementów w oknie roboczym. Po użyciu automatycznie się wyłącza - SIATKA możliwość swobodnego rysowania i wskazywania punktów w oknie roboczym z dokładnością określoną w opcjach programu. Zalecane jest włączenie tej opcji - HI (skrót od ang. HIGHLIGHT podświetlenia) tryb umożliwiający wybranie konkretnego obiektu z okna roboczego. Zalecane jest włączenie tej opcji 9. Z górnego menu: Narzędzia -> Opcje - zakładka Wejście: zalecana jest zmiana koloru pozycji Grupuj pozycję (kolor wyróżnienia wybieranych obiektów) na jasnożółty, a także Wymiary oraz Adnotacje na czarny - zakładka Wejście: zalecane ustawienia na obrazie poniżej 11

12 - zakładka Obróbka należy zaznaczyć opcję Włącz Autoprzygotówkę, zalecana tolerancja: pozostałe zakładki bez zmian UWAGA: Aby zapisać na stałe wprowadzone ustawienia interfejsu, w aktualnie aktywnym oknie (Narzędzia -> Opcje) należy kliknąć przycisk Domyślne, zaznaczyć opcję Zapisz ustawienia jako domyślne, zatwierdzić OK, zamknąć okno Opcje ponownie klikając OK. 10. Wyjść z programu. 11. Plik postprocesora (.asc) należy skopiować do katalogu (C:)\Users\(Nazwa użytkownika)\documents\dp Technology\ESPRIT\Data\Post 12. Plik szablonu (.est) należy skopiować do katalogu (C:)\Users\(Nazwa użytkownika)\documents\dp Technology\ESPRIT\Data\Templates 12

13 IV. Ćwiczenie obróbka prostego detalu frezarskiego UWAGA: Podczas pracy z programem należy zwracać szczególną uwagę na informacje oraz polecenia pojawiające się w lewym dolnym rogu ekranu. W przypadku, kiedy w tym miejscu wyświetlane jest pytanie, na które należy odpowiedzieć Tak lub Nie (przykład: czy to jest prawidłowy wybór? dotyczy podświetlającego się obiektu) należy kliknąć lewym (oznacza Tak ) lub prawym ( Nie ) klawiszem myszy. Obracanie rolką myszy powoduje przybliżanie i oddalanie obrazu. Poruszanie myszą przy wciśniętej rolce daje efekt przesuwania, a trzymanie dodatkowo wciśniętego klawisza Ctrl na klawiaturze obracania obrazu. 13

14 1. Po uruchomieniu programu należy wybrać szablon jak na obrazie poniżej. 2. Na pasku Widoki Standardowe kliknąć ikonę Widok z góry 3. Uruchomić pasek służący do rysowania geometrii płaskiej (1 na obrazie poniżej), a następnie kliknąć ikonę Punkt (2) 4. Wybrać opcję Kartezjański/środkowy, wprowadzić współrzędne jak na rysunku poniżej, a następnie kliknąć Zastosuj. Punkt o danych współrzędnych zostanie dodany względem środka układu. Jeżeli powstały punkt nie jest widoczny w oknie roboczym, należy kliknąć ikonę Powiększ, aby dopasować wszystko 14

15 5. Wprowadzić współrzędne w XY jako 100, 100 (odpowiednio w pierwszym i w drugim polu), a następnie kliknąć lewym przyciskiem na uprzednio narysowanym punkcie. Punkt zostanie dodany przyrostowo od klikniętego miejsca w oknie roboczym. 6. Zamknąć okno rysowania punktu (lub wcisnąć klawisz Esc). Jeżeli oba punkty nie są widoczne na ekranie, ponownie kliknąć ikonę. 7. Kliknąć ikonę rysowania prostokąta z aktualnie rozwiniętego paska geometrii. 8. Zwrócić uwagę na polecenia wyświetlane w prawym dolnym rogu. Jako pierwszy punkt referencyjny należy kliknąć na uprzednio dodany punkt lewy-dolny, a jako drugi punkt referencyjny punkt prawy-górny (lub odwrotnie kolejność w tym przypadku nie ma znaczenia). 9. Kliknąć ikonę Zaokrąglenie/Fazowanie ( ). 10. Wprowadzić wartość zaokrąglenia jako Ponownie zwrócić uwagę na informację w lewym dolnym rogu programu. Jako pierwszy element referencyjny należy wybrać ORAZ POTWIERDZIĆ (w praktyce w sumie dwa kliknięcia lewym przyciskiem myszy) dolny bok kwadratu, a jako drugi lewy bok kwadratu. Dodane zostało zaokrąglenie między tymi dwoma obiektami. W analogiczny sposób należy dodać trzy pozostałe zaokrąglenia. 12. Narysować punkt o współrzędnych X-25, Y-25 (względem środka układu). 13. Kliknąć ikonę rysowania okręgu ( ) 14. Jako punkt odniesienia (pytanie w lewym dolnym rogu) wskazać ostatnio dodany punkt, kiedy wyświetlane jest polecenie Wprowadź promień, należy wpisać 5 na klawiaturze oraz zatwierdzić klawiszem ENTER. 15. Nacisnąć klawisz Esc celem wyjścia z polecenia rysowania okręgu. 16. Wybrać narysowany okrąg poprzez dwukrotne (drugie kliknięcie potwierdza wybór patrz polecenie w lewym dolnym rogu programu) kliknięcie na niego w oknie roboczym, a następnie kliknąć PRAWYM przyciskiem w dowolnym miejscu w oknie roboczym i wybrać opcję Kopiuj (jak na obrazie poniżej). 15

16 17. Wybrać typ przekształcenia: Symetria, ustawić opcję jak na obrazie poniżej i kliknąć OK. 18. W momencie, gdy oba okręgi (utworzony jako pierwszy oraz powstały poprzez symetrię względem osi X) są wybrane zapewniła to opcja Dodaj kopie do grupy w poprzednim poleceniu należy ponownie kliknąć prawym przyciskiem na oknie roboczym, wybrać opcję Kopiuj, typ przekształcenia Symetria, ustawienia takie same jak w punkcie 16 z jednym wyjątkiem jako parametr symetrii należy ustawić oś Y. Kliknąć OK. 16

17 19. Po narysowaniu geometrii kolejnym krokiem jest stworzenie tzw. struktur, czyli obiektów służących jako cele konkretnych operacji obróbkowych. Należy kliknąć ikonę rozwijającą pasek tworzenia i modyfikacji struktur ( 1 na poniższym obrazie), a następnie kliknąć ikonę do automatycznego tworzenia struktur wiertarskich ( 2 ). 20. W pojawiającym się oknie wprowadzić ustawienia jak na rysunku poniżej. Jako wartość maksymalnej średnicy może być wprowadzona dowolna liczba większa lub równa 10. Po kliknięciu OK zostanie stworzona jedna struktura wiertarska na wszystkich okręgach. Struktury tego typu służą jako cel obróbek frezarskich punktowych (takich jak wiercenie i gwintowanie na sztywno ). 21. Trzymając wciśnięty klawisz SHIFT wybrać, a następnie potwierdzić (w praktyce dwa kliknięcia lewym przyciskiem myszy) jakikolwiek fragment konturu zewnętrznego (odcinek lub łuk). Zostaną zgrupowane (wybrane) wszystkie elementy konturu. Zwolnić klawisz SHIFT. 22. Kliknąć ikonę Łańcuch Auto ( ) na aktualnie rozwiniętym pasku Struktur. Na zgrupowanych elementach geometrii została utworzona struktura typu Łańcuch. Struktury tego typu mogą stanowić cel 17

18 kształtowych operacji frezarskich (takich jak konturowanie czy kieszeniowanie). 23. Wejść na zakładkę Struktury w Menedżerze Projektu (lewy dolny róg ekranu, 1 na poniższym obrazie), a następnie kliknąć na pozycję 1 Struktura łańcuch ( 2 ). Na drzewku w okienku Właściwości rozwinąć gałąź drzewa Obróbka ( 3 ), a następnie kliknąć w wartość głębokości ( 4 ), wprowadzić 20 i zatwierdzić klawiszem ENTER. 24. Powyższe czynności powtórzyć dla struktury 1 Otwór. 25. Kolejnym krokiem będzie zdefiniowanie bryły przygotówki, potrzebnej do poprawnej wizualizacji obróbki podczas symulacji. Należy wejść na pasek symulacji ( 1 na obrazie poniżej), a następnie uruchomić Parametry symulacji ( 2 ). 18

19 UWAGA: W wersji HSE możliwe jest zdefiniowanie jedynie bryły przygotówki oraz celu. W pełnej wersji programu można zamodelować lub wczytać dodatkowo uchwyty obróbkowe oraz całą geometrię części ruchomych oraz nieruchomych maszyny wraz ze zdefiniowaną kinematyką przesuwów liniowych oraz obrotowych. 26. Na zakładce Opcje zaleca się ustawić parametry jak na obrazie poniżej. Po ich ustawieniu należy zapisać je jako domyślne, analogicznie jak w przypadku opcji głównych programu (poprzez przycisk Domyślne ). 27. Przejść na zakładkę Bryły, a następnie wprowadzić przygotówkę (kostka o wymiarach 110x110x30) wg kolejności przedstawionej na obrazie poniżej. 19

20 28. Następnym krokiem będzie dodanie operacji konturowania. W pierwszej kolejności należy wybrać cel obróbki: wcześniej przygotowaną strukturę frezarską typu łańcuch. Należy wybrać zakładkę Struktury w Menedżerze Projektu, a następnie kliknąć na odpowiednią strukturę na drzewku (obraz poniżej). 20

21 29. Rozwinąć pasek Operacji ( 1 na obrazie poniżej), a następnie operację Konturowania ( 2 ) 30. Okno edycji operacji pojawia się jako czwarta zakładka Menedżera Projektu. Na zakładce Ogólne ustawić parametry jak na obrazie poniżej. 21

22 31. Zakładkę Sposób uzupełnić jak na obrazie poniżej. Należy zwrócić uwagę na pole Offset na komputerze trzeba ustawić go prawidłowo względem strzałki widocznej na strukturze łańcuchowej celem otrzymania ścieżki narzędzia na zewnątrz detalu. 22

23 32. Uzupełnić zakładkę Zaawansowane jak na obrazie poniżej. 33. Na zakładce Łączenia wprowadzić wartości jak na obrazie poniżej. Zatwierdzić OK. UWAGA: Istnieje możliwość zapisania opisanej technologii (ikona obok przycisku Anuluj, opcja Zapisz) i wczytania jej do innej struktury w kolejnym projekcie (na zakładce Struktury należy kliknąć prawym przyciskiem myszy na strukturze frezarskiej, wybrać opcję Plik -> Otwórz proces ). W ramach jednego projektu można kopiować i wklejać operację pomiędzy strukturami (Ctrl+C na operacji, Ctrl+V na strukturze obie czynności na zakładce Struktury). 23

24 34. Na zakładce Struktury Menedżera Projektu wybrać strukturę wiertarską (obraz poniżej). 24

25 35. Rozwinąć pasek Operacji ( 1 na obrazie poniżej), a następnie operację Wiercenia ( 2 ) 36. Uzupełnić zakładki Ogólne oraz Wiercenie jak na obrazach poniżej, a następnie kliknąć OK. 37. Włączyć widok Izometryczny ( 1 na obrazie poniżej), rozwinąć pasek symulacji ( 2 ), przesunąć pasek szybkości symulacji w położenie środkowe ( 3 ), a następnie uruchomić symulację w trybie ciągłym ( 4 ). Podczas symulacji informacje nt. jej bieżącego stanu można obserwować w oknie Właściwości. Po zakończeniu symulacji wyłączyć ją przyciskiem Stop ( 5 ). UWAGA: Podczas symulacji zalecane jest włączenie sposobu wyświetlania brył jako pełny z krawędziami ( 6 ) 25

26 38. Wygenerować kod NC klikając ikonę jak na obrazie poniżej (Pasek Obróbka). 39. Kod NC zapisać na pamięci pen-drive i przenieść do maszyny. 26
