Moduł Grafika komputerowa i multimedia 312[01].S2. Ćwiczenia Podstawy programu Autocad 2011 Prosta

Wielkość: px
Rozpocząć pokaz od strony:

Download "Moduł Grafika komputerowa i multimedia 312[01].S2. Ćwiczenia Podstawy programu Autocad 2011 Prosta"

Transkrypt

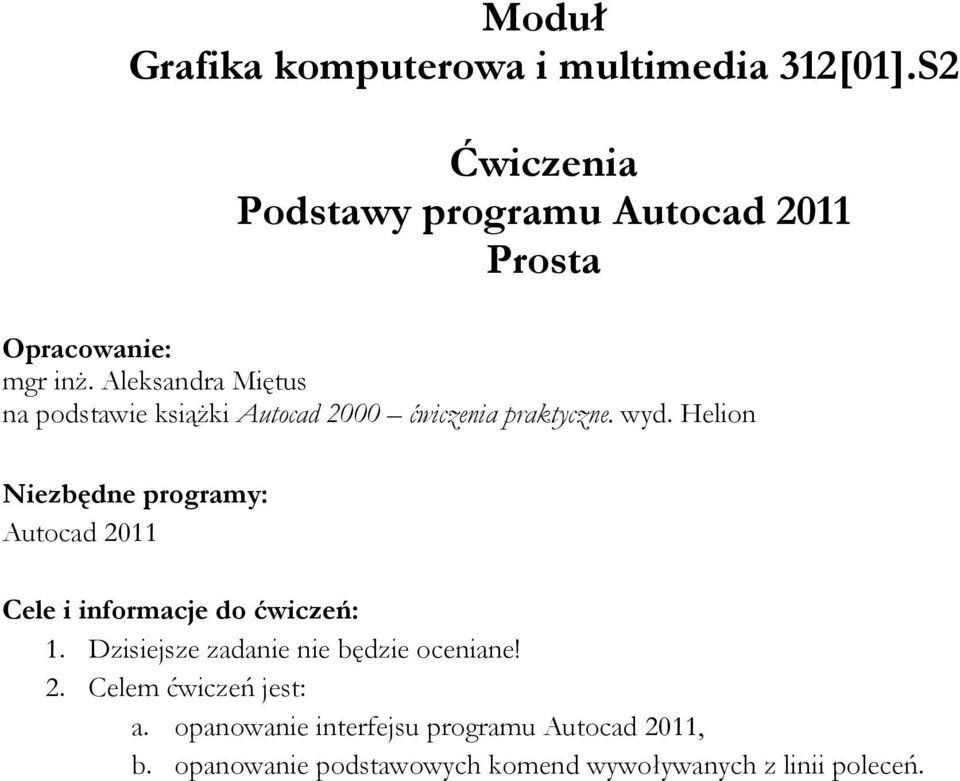

1 Moduł Grafika komputerowa i multimedia 312[01].S2 Ćwiczenia Podstawy programu Autocad 2011 Prosta Opracowanie: mgr inż. Aleksandra Miętus na podstawie książki Autocad 2000 ćwiczenia praktyczne. wyd. Helion Niezbędne programy: Autocad 2011 Cele i informacje do ćwiczeń: 1. Dzisiejsze zadanie nie będzie oceniane! 2. Celem ćwiczeń jest: a. opanowanie interfejsu programu Autocad 2011, b. opanowanie podstawowych komend wywoływanych z linii poleceń.

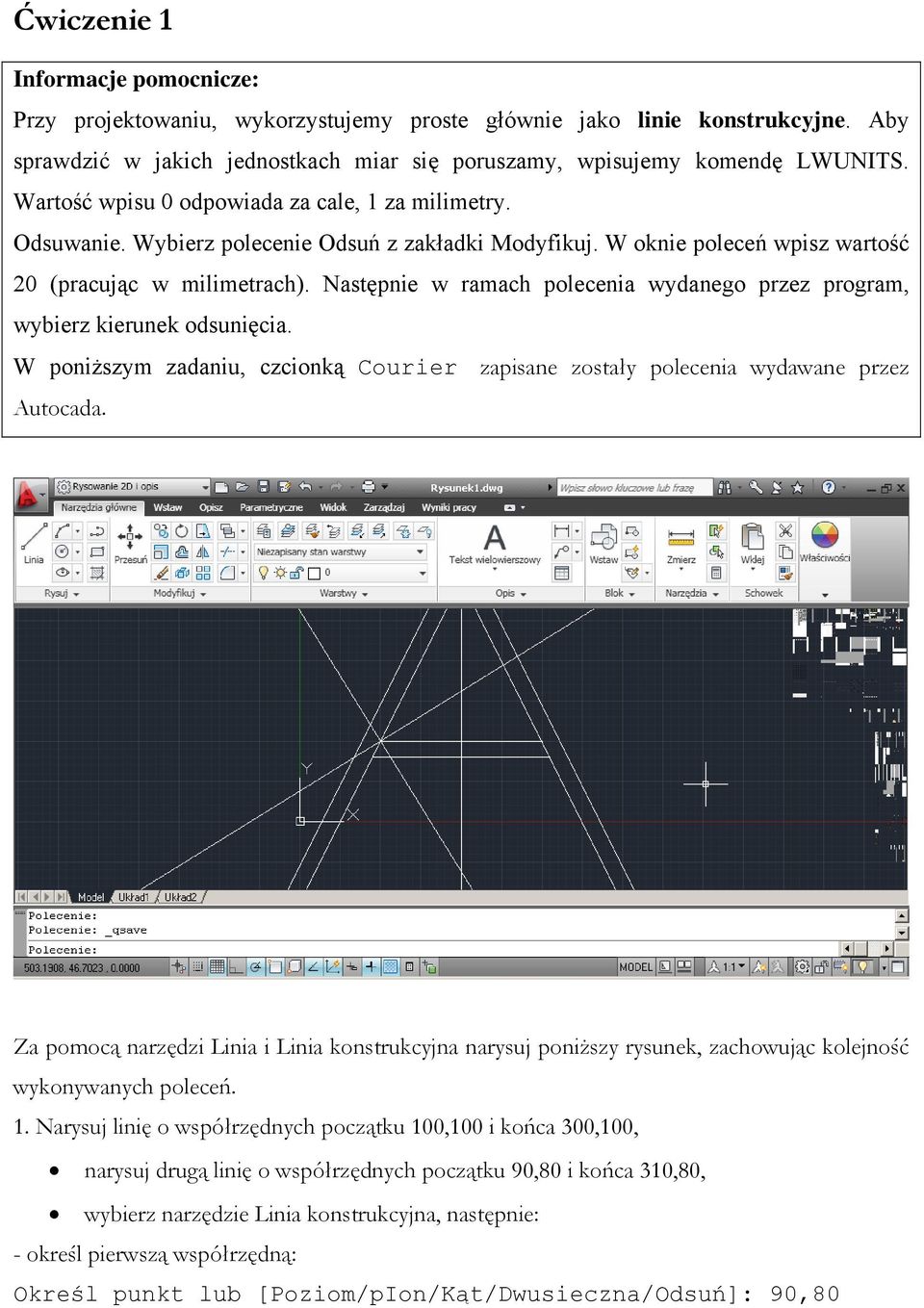

2 Ćwiczenie 1 Informacje pomocnicze: Przy projektowaniu, wykorzystujemy proste głównie jako linie konstrukcyjne. Aby sprawdzić w jakich jednostkach miar się poruszamy, wpisujemy komendę LWUNITS. Wartość wpisu 0 odpowiada za cale, 1 za milimetry. Odsuwanie. Wybierz polecenie Odsuń z zakładki Modyfikuj. W oknie poleceń wpisz wartość 20 (pracując w milimetrach). Następnie w ramach polecenia wydanego przez program, wybierz kierunek odsunięcia. W poniższym zadaniu, czcionką Courier zapisane zostały polecenia wydawane przez Autocada. Za pomocą narzędzi Linia i Linia konstrukcyjna narysuj poniższy rysunek, zachowując kolejność wykonywanych poleceń. 1. Narysuj linię o współrzędnych początku 100,100 i końca 300,100, narysuj drugą linię o współrzędnych początku 90,80 i końca 310,80, wybierz narzędzie Linia konstrukcyjna, następnie: - określ pierwszą współrzędną: Określ punkt lub [Poziom/pIon/Kąt/Dwusieczna/Odsuń]: 90,80

3 - określ drugą współrzędną: Określ punkt przechodni:100,100 anuluj polecenie (klawisz Esc), w ten sam sposób narysuj drugą prostą o współrzędnych 310,80 oraz 300,100, odsuń pierwszą prostą w lewo a drugą w prawo o 20 mm w następujący sposób: - po wybraniu narzędzia Prosta wybierz polecenie Odsuń Określ punkt lub [Poziom/pIon/Kąt/Dwusieczna/Odsuń]: O - następnie określ odległość o jaką chcesz odsunąć prostą (tutaj 20mm) Określ odległość odsunięcia lub [przez Punkt]: 20 - wybierz prostą, którą chcesz odsunąć klikając raz myszką; musi ona zawierać się w obszarze kursora (zwróć uwagę na jego kształt), jeśli dobrze wybrałeś prostą, zmieni ona styl z ciągłego na przerywany, - wybierz stronę, w którą ma być odsunięta prosta (z polecenia lewą) klikając raz lewym klawiszem myszy, Określ stronę odsunięcia: - zaznacz kursorem drugą prostą Wybierz obiekt liniowy: - kliknij po prawej jej stronie Określ stronę odsunięcia: - anuluj polecenie, utwórz pionową prostą przechodzącą przez punkt o współrzędnych 200,100 stosując się do poniższych poleceń: - wybierz ponownie narzędzie Linia konstrukcyna, a następnie polecenie Pion Określ punkt lub [Poziom/pIon/Kąt/Dwusieczna/Odsuń]: i - określ punkt, przez który prosta ma przechodzić (z polecenia 200,100) Określ punkt przechodni: 200,100 - anuluj polecenie utwórz dwusieczną narysowanej pierwszej prostej i linii: - wybierz ponownie narzędzie Linia konstrukcyjna, a następnie polecenie Dwusieczna, Określ punkt lub [Poziom/pIon/Kąt/Dwusieczna/Odsuń]: d - określ współrzędne wektorowe wierzchołka kąta (100,100) Określ wierzchołek kąta: 100,100 - określ współrzędne pierwszego ramiona kąta np. 200,300

4 Określ pierwsze ramię kata: 200,300 - określ współrzędne drugiego ramiona kąta, np. 300,100 Określ drugie ramię kata: 300,100 - anuluj polecenie utwórz prostą prostopadłą do utworzonej dwusiecznej przechodzącą przez wierzchołek jej kąta: - wybierz ponownie narzędzie Linia konstrukcyjna, a następnie polecenie Kąt Określ punkt lub [Poziom/pIon/Kat/Dwusieczna/Odsuń]: k - by narysować prostopadłą do jakiegokolwiek obiektu liniowego musimy ustalić kąt odniesienia jakim jest kąt tego obiektu. Mówiąc prościej tworzona prosta o kącie 90 będzie prostopadła do obiektu liniowego z którego pobraliśmy kąt odniesienia, zatem określmy ten kąt Podaj kąt prostej (0) lub [odniesienie]: d - zaznacz dwusieczną klikając na nią raz lewym przyciskiem myszy Wybierz obiekt liniowy: - wpisz kąt, o jaki tworzona prosta ma być odchylona od prostej dwusiecznej (z polecenia 90 ) Podaj kąt prostej (0) : 90 - określ przy pomocy współrzędnych wektorowych punkt, który tworzona prosta ma przeciąć (z polecenia 100,100) Określ punkt przechodni: 100,100 - anuluj polecenie.

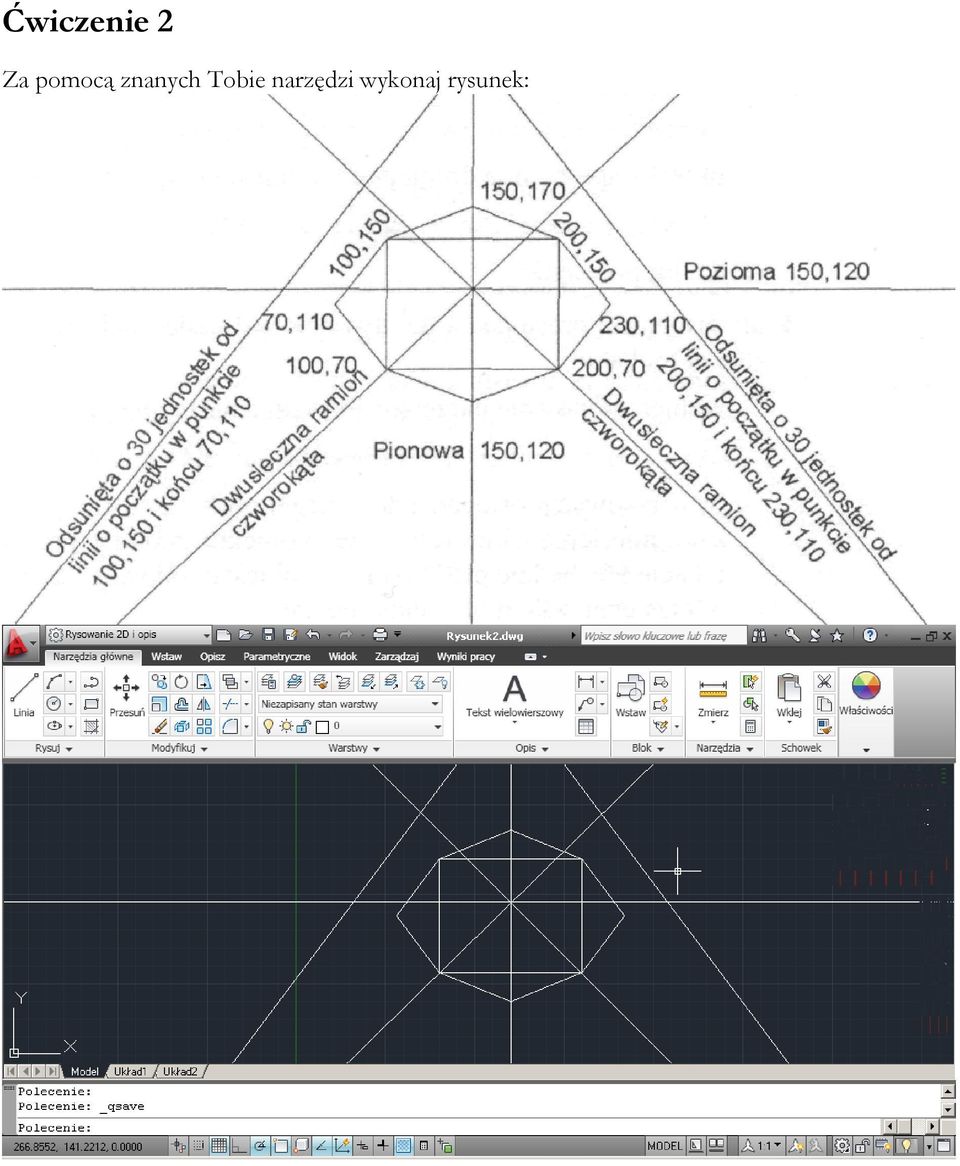

5 Ćwiczenie 2 Za pomocą znanych Tobie narzędzi wykonaj rysunek:

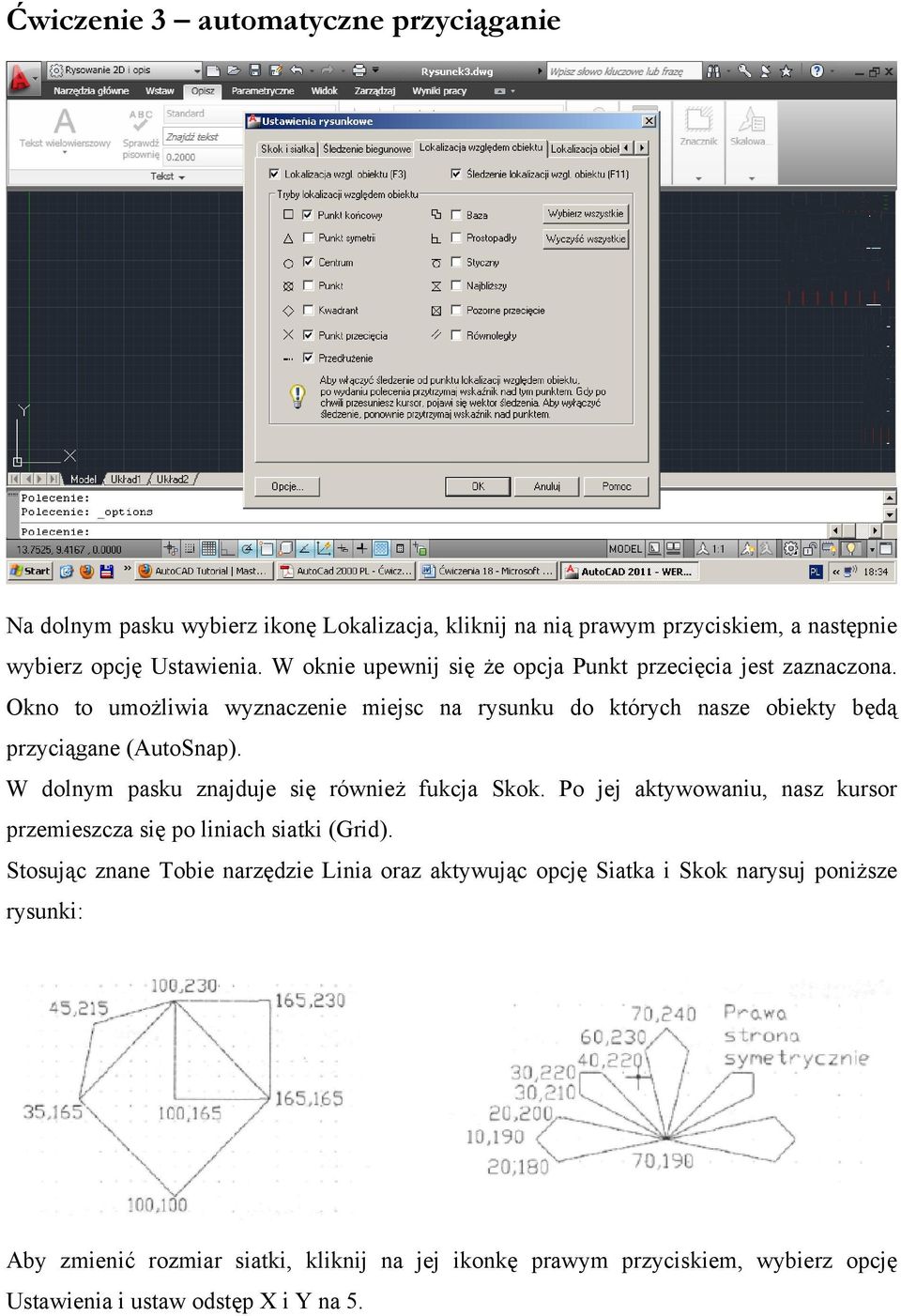

6 Ćwiczenie 3 automatyczne przyciąganie Na dolnym pasku wybierz ikonę Lokalizacja, kliknij na nią prawym przyciskiem, a następnie wybierz opcję Ustawienia. W oknie upewnij się że opcja Punkt przecięcia jest zaznaczona. Okno to umożliwia wyznaczenie miejsc na rysunku do których nasze obiekty będą przyciągane (AutoSnap). W dolnym pasku znajduje się również fukcja Skok. Po jej aktywowaniu, nasz kursor przemieszcza się po liniach siatki (Grid). Stosując znane Tobie narzędzie Linia oraz aktywując opcję Siatka i Skok narysuj poniższe rysunki: Aby zmienić rozmiar siatki, kliknij na jej ikonkę prawym przyciskiem, wybierz opcję Ustawienia i ustaw odstęp X i Y na 5.

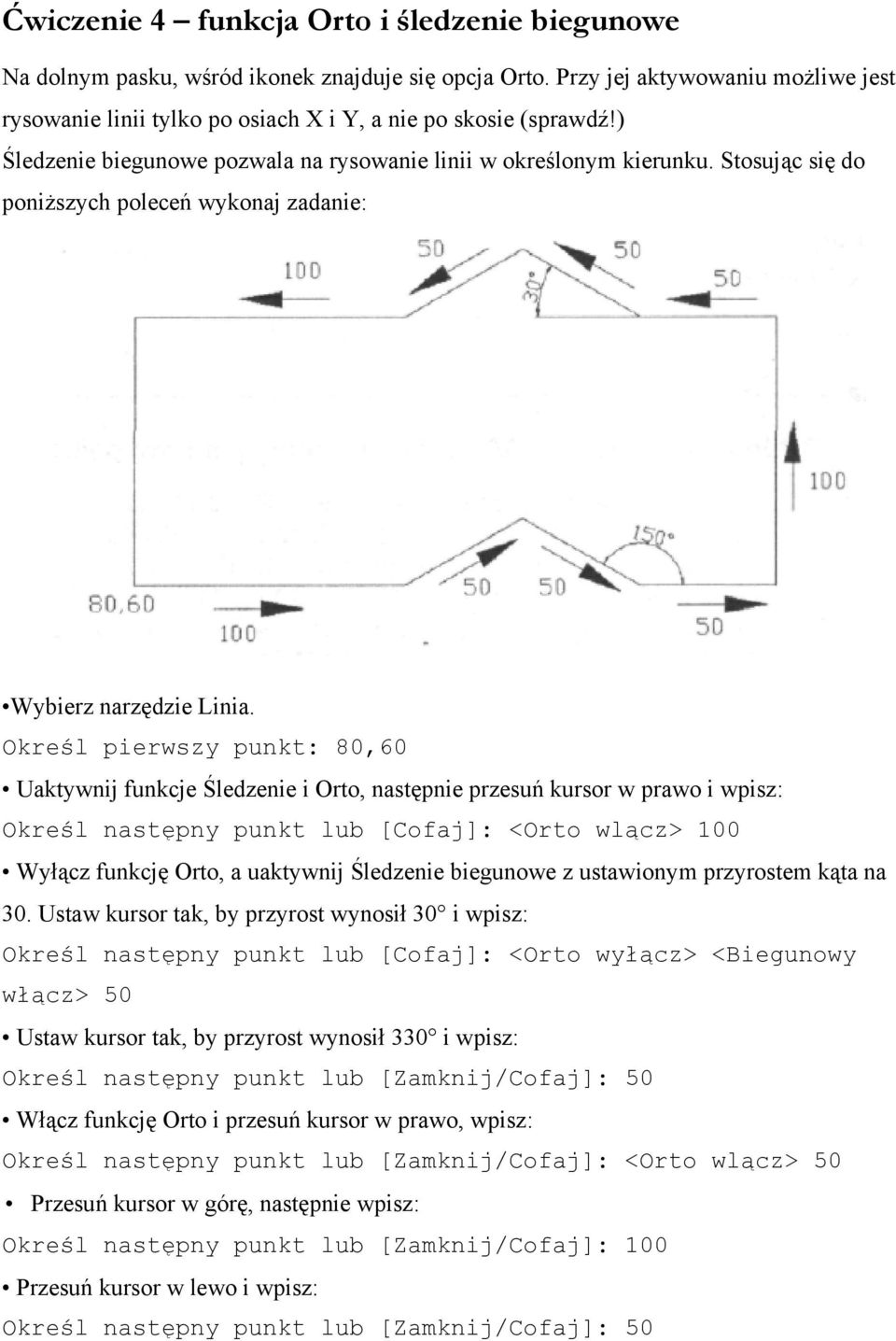

7 Ćwiczenie 4 funkcja Orto i śledzenie biegunowe Na dolnym pasku, wśród ikonek znajduje się opcja Orto. Przy jej aktywowaniu możliwe jest rysowanie linii tylko po osiach X i Y, a nie po skosie (sprawdź!) Śledzenie biegunowe pozwala na rysowanie linii w określonym kierunku. Stosując się do poniższych poleceń wykonaj zadanie: Wybierz narzędzie Linia. Określ pierwszy punkt: 80,60 Uaktywnij funkcje Śledzenie i Orto, następnie przesuń kursor w prawo i wpisz: Określ następny punkt lub [Cofaj]: <Orto wlącz> 100 Wyłącz funkcję Orto, a uaktywnij Śledzenie biegunowe z ustawionym przyrostem kąta na 30. Ustaw kursor tak, by przyrost wynosił 30 i wpisz: Określ następny punkt lub [Cofaj]: <Orto wyłącz> <Biegunowy włącz> 50 Ustaw kursor tak, by przyrost wynosił 330 i wpisz: Określ następny punkt lub [Zamknij/Cofaj]: 50 Włącz funkcję Orto i przesuń kursor w prawo, wpisz: Określ następny punkt lub [Zamknij/Cofaj]: <Orto wlącz> 50 Przesuń kursor w górę, następnie wpisz: Określ następny punkt lub [Zamknij/Cofaj]: 100 Przesuń kursor w lewo i wpisz: Określ następny punkt lub [Zamknij/Cofaj]: 50

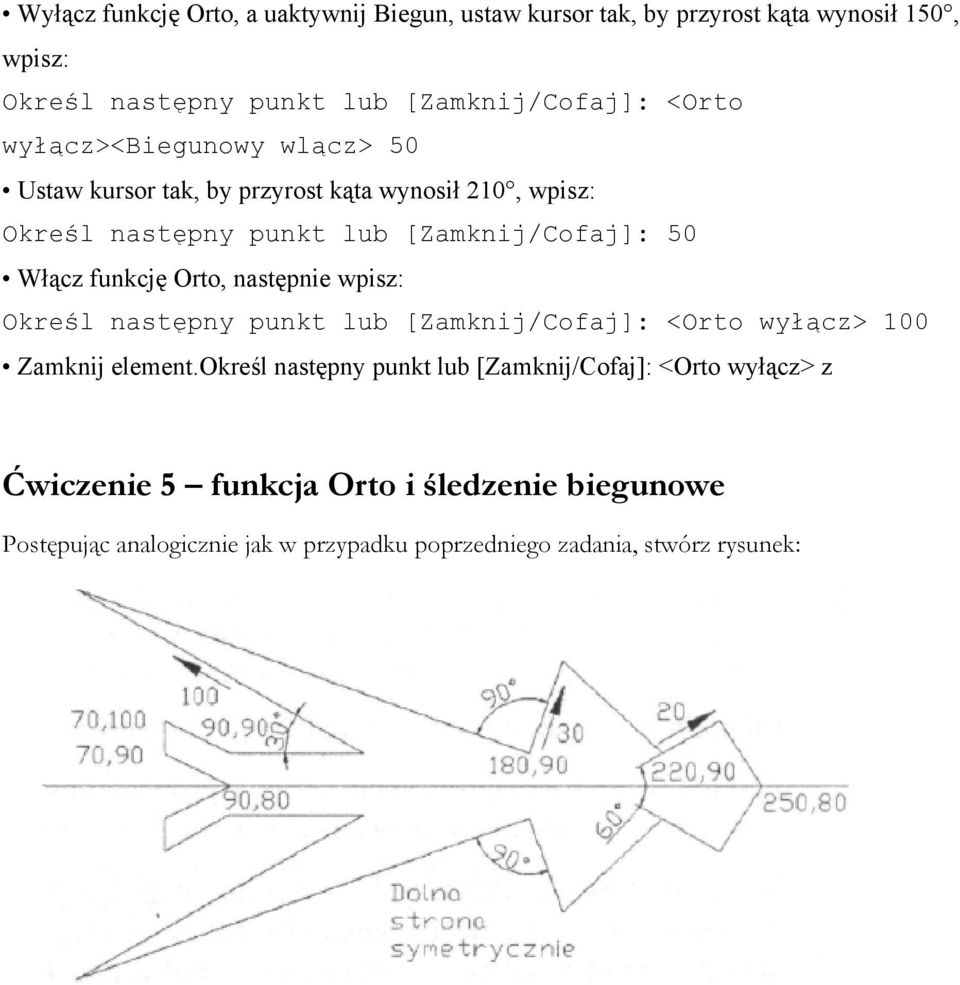

8 Wyłącz funkcję Orto, a uaktywnij Biegun, ustaw kursor tak, by przyrost kąta wynosił 150, wpisz: Określ następny punkt lub [Zamknij/Cofaj]: <Orto wyłącz><biegunowy wlącz> 50 Ustaw kursor tak, by przyrost kąta wynosił 210, wpisz: Określ następny punkt lub [Zamknij/Cofaj]: 50 Włącz funkcję Orto, następnie wpisz: Określ następny punkt lub [Zamknij/Cofaj]: <Orto wyłącz> 100 Zamknij element.określ następny punkt lub [Zamknij/Cofaj]: <Orto wyłącz> z Ćwiczenie 5 funkcja Orto i śledzenie biegunowe Postępując analogicznie jak w przypadku poprzedniego zadania, stwórz rysunek:
