Biuletyn techniczny Inventor nr 30
|
|
- Ludwika Sikorska
- 8 lat temu
- Przeglądów:
Transkrypt

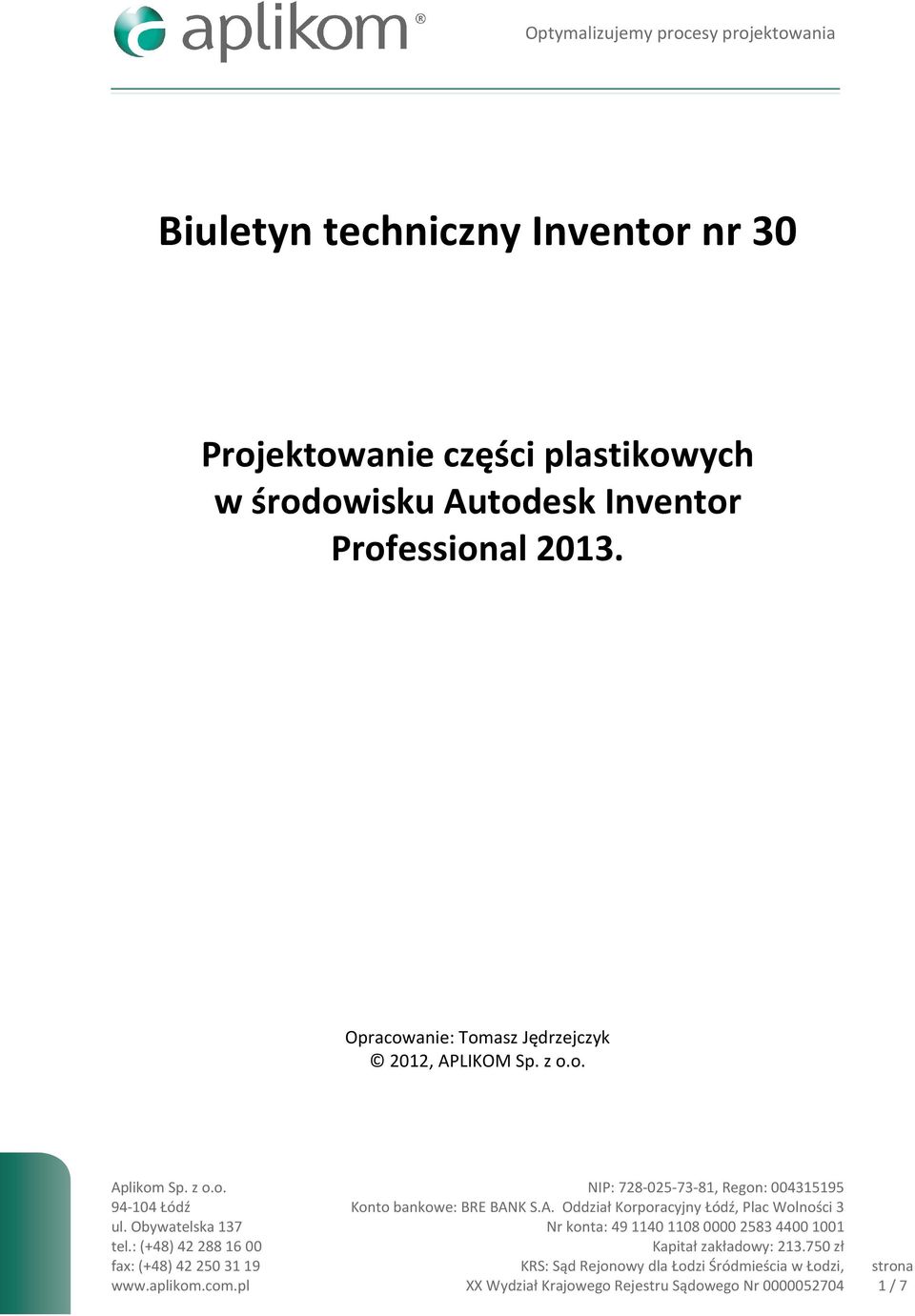

1 Biuletyn techniczny Inventor nr 30 Projektowanie części plastikowych w środowisku Autodesk Inventor Professional Opracowanie: Tomasz Jędrzejczyk 2012, APLIKOM Sp. z o.o. Aplikom Sp. z o.o Łódź ul. Obywatelska 137 tel.: (+48) fax: (+48) NIP: , Regon: Konto bankowe: BRE BANK S.A. Oddział Korporacyjny Łódź, Plac Wolności 3 Nr konta: Kapitał zakładowy: zł KRS: Sąd Rejonowy dla Łodzi Śródmieścia w Łodzi, XX Wydział Krajowego Rejestru Sądowego Nr / 7

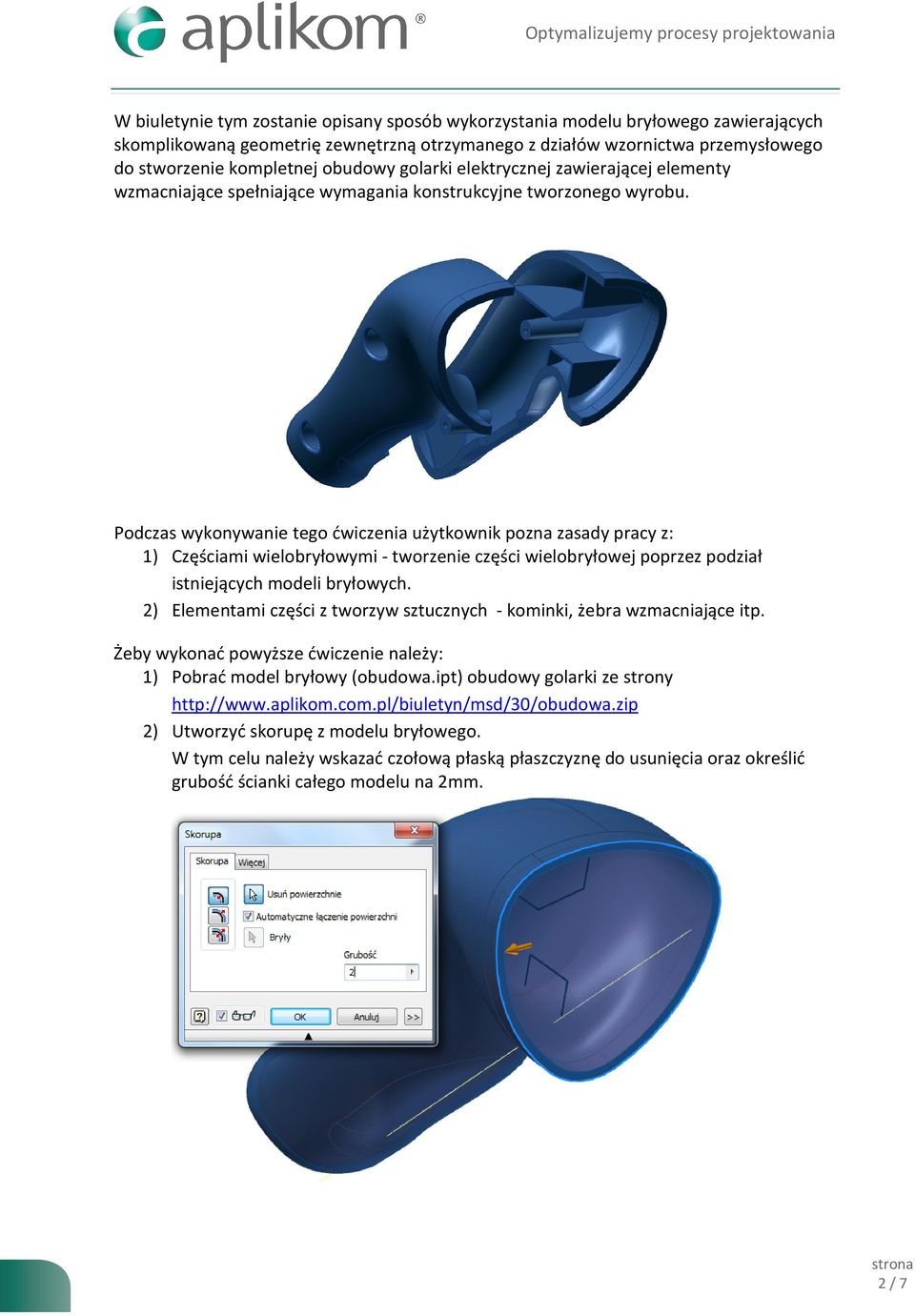

2 W biuletynie tym zostanie opisany sposób wykorzystania modelu bryłowego zawierających skomplikowaną geometrię zewnętrzną otrzymanego z działów wzornictwa przemysłowego do stworzenie kompletnej obudowy golarki elektrycznej zawierającej elementy wzmacniające spełniające wymagania konstrukcyjne tworzonego wyrobu. Podczas wykonywanie tego ćwiczenia użytkownik pozna zasady pracy z: 1) Częściami wielobryłowymi - tworzenie części wielobryłowej poprzez podział istniejących modeli bryłowych. 2) Elementami części z tworzyw sztucznych - kominki, żebra wzmacniające itp. Żeby wykonać powyższe ćwiczenie należy: 1) Pobrać model bryłowy (obudowa.ipt) obudowy golarki ze strony 2) Utworzyć skorupę z modelu bryłowego. W tym celu należy wskazać czołową płaską płaszczyznę do usunięcia oraz określić grubość ścianki całego modelu na 2mm. 2 / 7
3 3) Podzielić obudowę golarki na dwie połówki. W tym celu należy wybrać polecenie Podziel, a następnie w oknie podziału wskazać opcję Podziel bryłę i płaszczyznę YZ jako narzędzi podziału. Po wykonaniu tej operacji w polu Korpusy bryłowe na strukturze modelu powinny pojawić się dwie nowe pozycje: Bryła 1 i Bryła 2. 4) Wykonać odsunięcie o 50mm stworzonych brył za pomocą narzędzia Przesuń bryłę 3 / 7
4 5) Wstawić występ na wewnętrznych krawędziach obudowy golarki. W tym celu należy wybrać polecenie Występ i wskazać krawędź wewnętrzną jednej z połówek obudowy golarki i płaską powierzchnię podziału jako płaszczyznę prowadzącą. Operację tą należy powtórzyć dla krawędzi wewnętrznej drugiej połowy obudowy golarki, zmieniając opcję występu z Czołowa na Występ 6) Wyciąć fragment obudowy pod element włącznika w środkowej części obudowy golarki. W tym celu należy zsunąć ponownie dwie połówki obudowy golarki i włączyć widoczność szkicu Szkic pod włącznik, a następnie utworzyć operacje wyciągnięcia odejmującą materiał z uchwytu rączki. 4 / 7

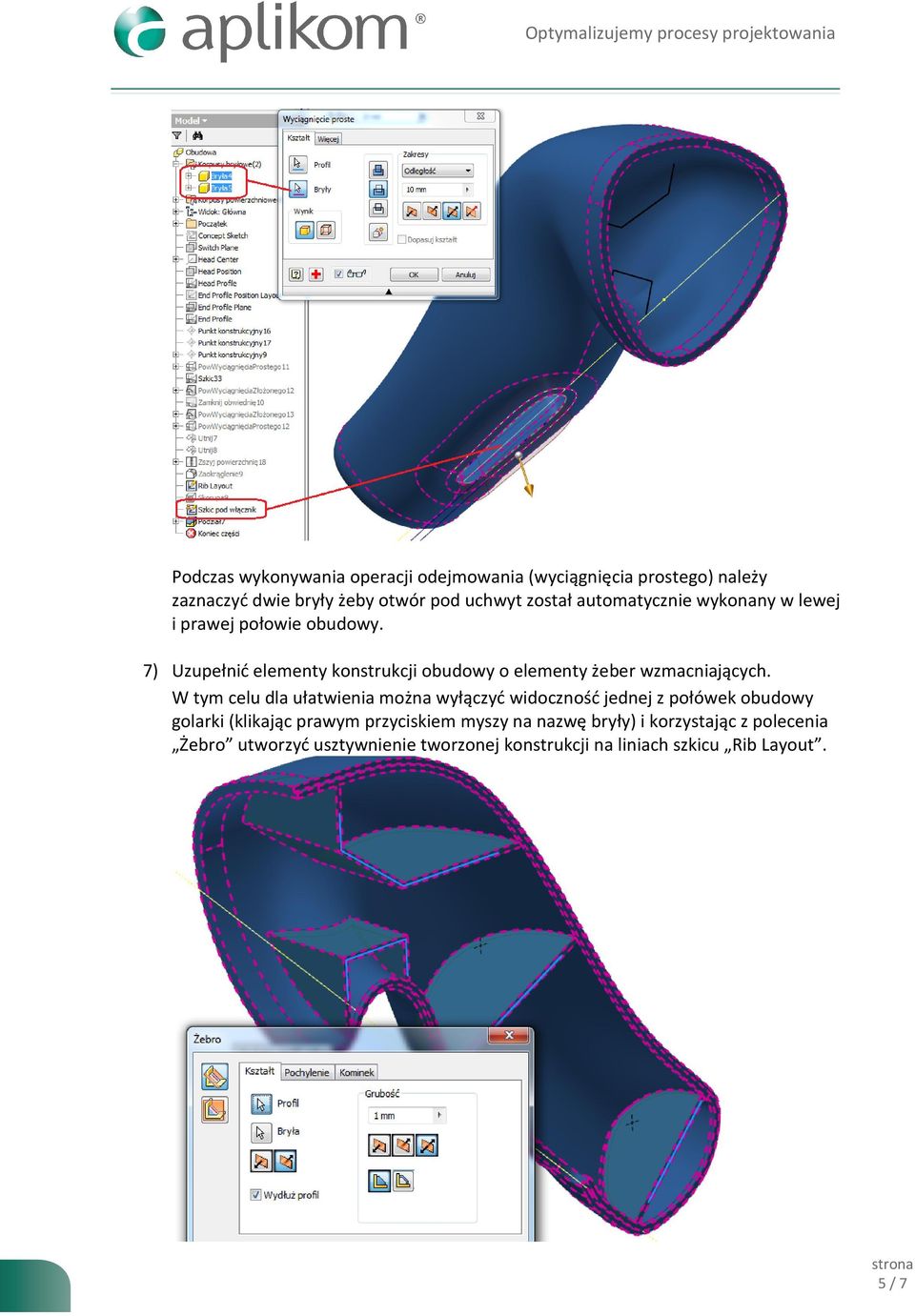

5 Podczas wykonywania operacji odejmowania (wyciągnięcia prostego) należy zaznaczyć dwie bryły żeby otwór pod uchwyt został automatycznie wykonany w lewej i prawej połowie obudowy. 7) Uzupełnić elementy konstrukcji obudowy o elementy żeber wzmacniających. W tym celu dla ułatwienia można wyłączyć widoczność jednej z połówek obudowy golarki (klikając prawym przyciskiem myszy na nazwę bryły) i korzystając z polecenia Żebro utworzyć usztywnienie tworzonej konstrukcji na liniach szkicu Rib Layout. 5 / 7
6 8) Wstawić dwa kominki montażowe umożliwiające połączenie dwóch połówek. W celu wykonania tego zadania należy włączyć widoczność szkicu Rib Layout umieszczonego w operacji Żebro 1. Szkic ten zawiera dwa punkty środkowe określające punkty wstawienia dwóch kominków. 9) Wyłączając widoczność bryły 1 i włączając bryły 2 uzupełnić elementy żeber i kominków dla drugiej połowy obudowy golarki. W opcji kominki należy zaznaczyć tworzenie gwintu w celu zapewnienia prawidłowego połączenia. 6 / 7
7 10) Wykonać złożenie obudowy wygenerowane na podstawie stworzonej części wielobryłowej za pomocą polecenia Utwórz komponent (dostępnego w zakładce Zarządzanie ). Po zaakceptowaniu zmian w tworzeniu komponencie uzyskami model tworzonej obudowy. Z poważaniem, Tomasz Jędrzejczyk Inżynier systemów CAD tel. (+48) tomasz_jedrzejczyk@aplikom.com.pl 7 / 7
