PORÓWNANIE FUNKCJI PROGRAMÓW SOLIDWORKS i IRONCAD (na podstawie wykazu funkcji programu SolidWorks zamieszczonego na stronie producenta).

Wielkość: px
Rozpocząć pokaz od strony:

Download "PORÓWNANIE FUNKCJI PROGRAMÓW SOLIDWORKS i IRONCAD (na podstawie wykazu funkcji programu SolidWorks zamieszczonego na stronie producenta)."

Transkrypt

1 PORÓWNA FUNKCJI PROGRAMÓW SOLIDWORKS i IRONCAD (na podstawie wykazu funkcji programu SolidWorks zamieszczonego na stronie producenta). Funkcje CAD SOLID WORKS CAD 3D IRONCAD OPERACJE PODSTAWOWE Wyciągnięcie dodania/bazy Obrót dodania/bazy wokół linii środkowej Wyciągnięcie wycięcia Wycięcie przez obrócenie Wyciągnięcie po ścieŝce Wyciągnięcie po profilach Zaokrąglenie Sfazowanie śebro Skala Skorupa Kreator otworów Kształt Rozcięcie Szyk liniowy Szyk kołowy Operacja Lustro Szyk oparty na krzywej Szyk oparty na szkicu Szyk oparty na tabeli Podziel Połącz Importowana geometria POWIERZCH Importowanie z innych aplikacji Pogrubienie celem utworzenia geometrii bryłowej Wyciągnięcie, obrót wokół linii środkowej, wyciągnięcie po ścieŝce, wyciągnięcie po profilach, połączenie, odsunięcie od ściany lub powierzchni modelu WydłuŜenie, zaokrąglenie lub przycięcie powierzchni Tworzenie powierzchni środkowej Wypełnienie powierzchni ARKUSZ BLACHY Odgięcie bazowe Odgięcie krawędzi Odgięcie dookólne Wypust arkusza blachy Szkic zgięcia Podwinięcie Zamknięty naroŝnik Rozkładanie arkusza blachy NARZĘDZIA DO FORM Skala Linie neutralne Powierzchnia rozwijalna Adam Kosałka Systemy CAD/CAM - 1 -

2 Powierzchnie neutralne Oprzyrządowanie formy Wgłębienie Rdzeń Pochylenie Linia podziałowa Odsunięcie powierzchni Powierzchnia rozwijalna Rozejście promieniowe powierzchni Powierzchnia planarna Połącz powierzchnie Analiza pochylenia Wykrywanie podcięcia ZŁOśENIA Wstaw komponenty Nowa część Nowe złoŝenie Tryb duŝego złoŝenia Ukrywanie/pokazywanie komponentów Zmień przezroczystość Zmień stan wygaszenia Edytuj komponent Łączniki Smart Fasteners Wiązanie Przenieś komponent Obróć komponent Zastępowanie komponentów Zastąp elementy wiązania Widok rozstrzelony Szkic z linią rozstrzelenia Wykrywanie przenikania Zmień przezroczystość złoŝenia Symulacja RYSUNKI Notatka Wykończenie powierzchni Tolerancja połoŝenia i kształtu Odnośnik Automatyczny odnośnik Wielokrotny odnośnik Symbol bazy pomiarowej Symbol spoiny Pole odniesienia Wstaw Blok Kreskowanie/wypełnienie obszaru Elementy modelu Znacznik środka Linia środkowa Objaśnienie otworu Oznaczenie gwintu Adam Kosałka Systemy CAD/CAM - 2 -

3 Linia wiodąca z uskokami Symbol kołka ustalającego Tabela otworów Lista materiałów Tabela poprawek Tabela konfiguracji Lista elementów konstrukcji spawanej INNOWACYJNE ROZWIĄZANIA PROGRAMU IRONCAD 1. Katalogi zdefiniowanych elementów parametrycznych, których nie trzeba modelować wystarczy przenieść je do przestrzeni projektu za pomocą funkcji drag&drop (chwyć i upuść). Adam Kosałka Systemy CAD/CAM - 3 -

4 2. Katalogi zdefiniowanych parametrycznie, standardowych kształtów, których gabaryty w mgnieniu oka dopasowuje się do reszty modelu za pomocą Inteliuchwytów. Adam Kosałka Systemy CAD/CAM - 4 -

5 3. Moduł do tworzenia otworów, otworów gwintowanych i nakiełków z automatycznym przeniesieniem oznaczenia gwintu do dokumentacji płaskiej. 4. Automatyczne dopasowywanie się połączeń śrubowych do wykonanych otworów w złoŝeniu. Adam Kosałka Systemy CAD/CAM - 5 -

6 5. MoŜliwość pełnego edytowania kaŝdej operacji wykonanej na detalu lub złoŝeniu oraz automatyczna aktualizacja operacji rodzimych. 6. Funkcja przenoszenia, kopiowania pozycjonowania kaŝdej operacji, części lub złoŝenia względem dowolnie wybranego układu współrzędnych. Adam Kosałka Systemy CAD/CAM - 6 -

7 7. Moduł do kompleksowego przygotowania dokumentacji płaskiej. Adam Kosałka Systemy CAD/CAM - 7 -

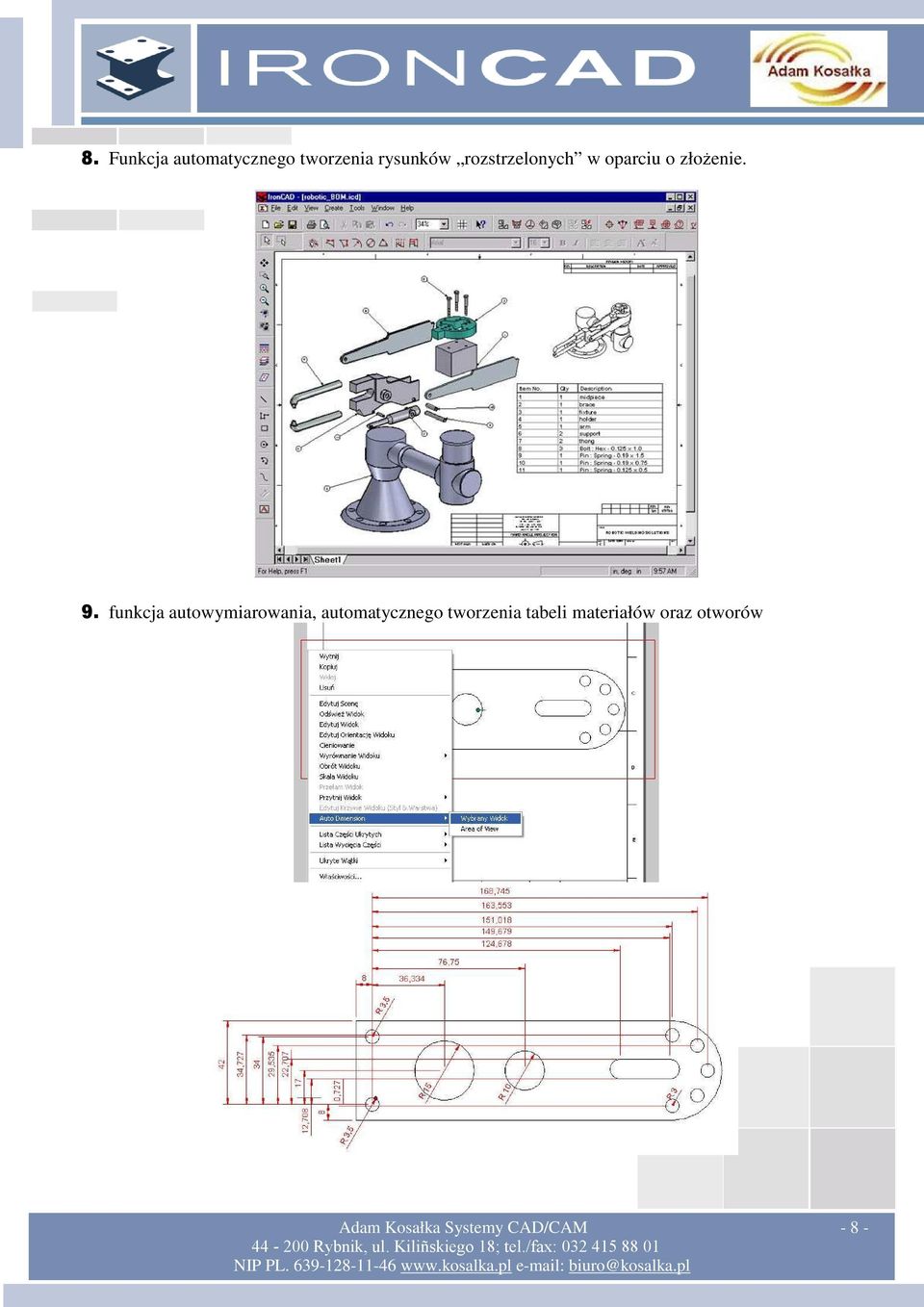

8 8. Funkcja automatycznego tworzenia rysunków rozstrzelonych w oparciu o złoŝenie. 9. funkcja autowymiarowania, automatycznego tworzenia tabeli materiałów oraz otworów Adam Kosałka Systemy CAD/CAM - 8 -

9 10. Tworzenie zaawansowanych złoŝeń oraz ich dowolna modyfikacja (włączanie i wyłączanie części złoŝeń, zmiana przezroczystości oraz dowolne przekroje przez złoŝenia.) Adam Kosałka Systemy CAD/CAM - 9 -

10 11. Wielokierunkowe powiązania pomiędzy plikami detali, złoŝeń, rysunkami wykonawczymi i rysunkami złoŝeniowymi oraz automatyczna aktualizacja wymiarów i geometrii. przed zmianą geometrii Zaktualizowane zmiany geometrii oraz wymiarowanie Adam Kosałka Systemy CAD/CAM

11 12. Funkcja tworzenia elementów cienkościennych 13. Funkcja zapisu przez uŝytkownika elementów powtarzających się często w projekcie w katalogu IronCAD. Tak zdefiniowany element moŝna w kaŝdej chwili wielokrotnie wstawić do dowolnego projektu bez potrzeby jego ponownego modelowania. Adam Kosałka Systemy CAD/CAM

12 14. Moduł do formowania blach wraz z rozwinięciem. 15. Zaawansowane modelowanie powierzchniowe pozwalające na stworzenie cięŝkich do zdefiniowania i zamodelowania brył. Adam Kosałka Systemy CAD/CAM

13 16. Dzielenie (cięcie) elementów lub złoŝeń powierzchniami Adam Kosałka Systemy CAD/CAM

14 17. Wykrywanie źle dopasowanej geometrii podczas tworzenia złoŝeń 18. Wykonywanie liniowo statycznych obliczeń inŝynierskich za pomocą metody elementów skończonych Adam Kosałka Systemy CAD/CAM

15 19. Zintegrowane środowisko z programem AlphaCAM, które pozawala za pomocą jednego przycisku przerzucić zamodelowaną geometrię w IronCADzie do środowiska AlphaCAMa. 20. Funkcje modelowania i edytowania oraz pozycjonowania obiektów i operacji pozwalają na bardzo szybkie i wygodne wprowadzania zmian. Tabela porównująca wydajność IronCAD z innymi programami CAD Adam Kosałka Systemy CAD/CAM

16 21. Foto realistyczne renderingi. 22. Symulacje ruchu modeli kinematycznych Adam Kosałka Systemy CAD/CAM

17 23. Animacje ruchu części oraz złoŝeń z moŝliwością zapisu jako film (MPEG, AVI) lub animacja (GIF). Adam Kosałka Systemy CAD/CAM
