Biuletyn techniczny Inventor nr 27
|
|
- Grzegorz Bernard Sobczyk
- 8 lat temu
- Przeglądów:
Transkrypt

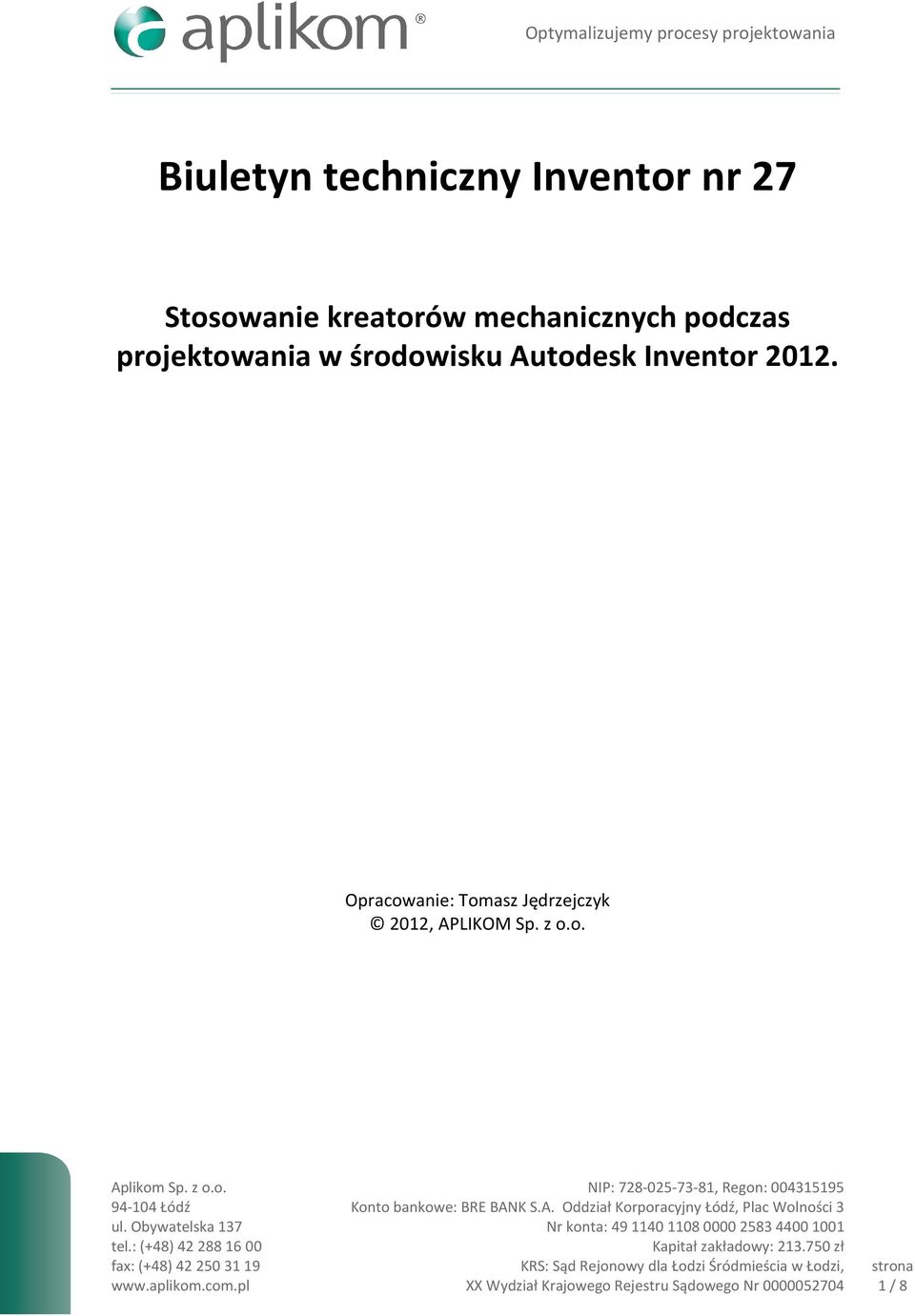

1 Biuletyn techniczny Inventor nr 27 Stosowanie kreatorów mechanicznych podczas projektowania w środowisku Autodesk Inventor Opracowanie: Tomasz Jędrzejczyk 2012, APLIKOM Sp. z o.o. Aplikom Sp. z o.o Łódź ul. Obywatelska 137 tel.: (+48) fax: (+48) NIP: , Regon: Konto bankowe: BRE BANK S.A. Oddział Korporacyjny Łódź, Plac Wolności 3 Nr konta: Kapitał zakładowy: zł KRS: Sąd Rejonowy dla Łodzi Śródmieścia w Łodzi, XX Wydział Krajowego Rejestru Sądowego Nr / 8

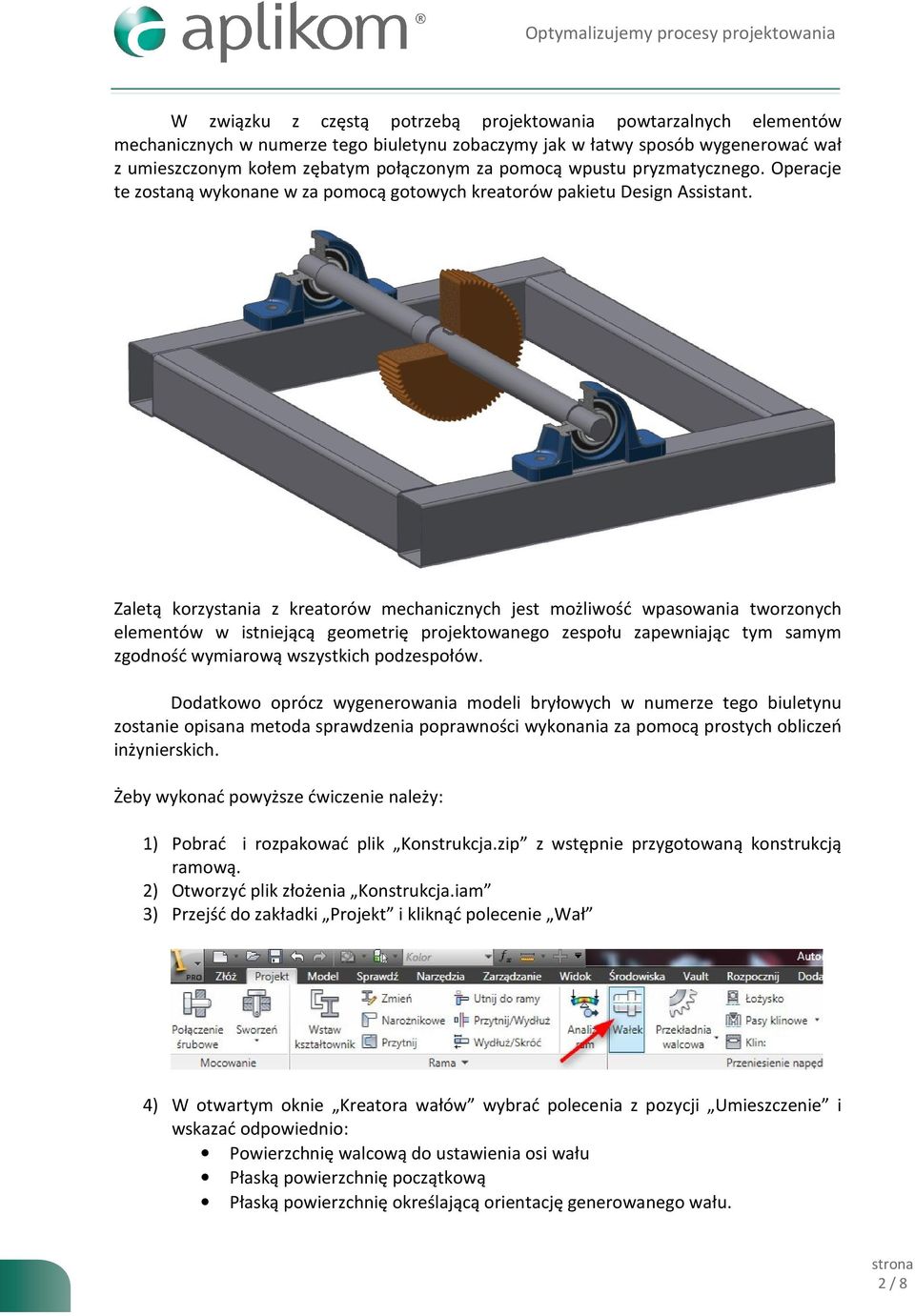

2 W związku z częstą potrzebą projektowania powtarzalnych elementów mechanicznych w numerze tego biuletynu zobaczymy jak w łatwy sposób wygenerować wał z umieszczonym kołem zębatym połączonym za pomocą wpustu pryzmatycznego. Operacje te zostaną wykonane w za pomocą gotowych kreatorów pakietu Design Assistant. Zaletą korzystania z kreatorów mechanicznych jest możliwość wpasowania tworzonych elementów w istniejącą geometrię projektowanego zespołu zapewniając tym samym zgodność wymiarową wszystkich podzespołów. Dodatkowo oprócz wygenerowania modeli bryłowych w numerze tego biuletynu zostanie opisana metoda sprawdzenia poprawności wykonania za pomocą prostych obliczeń inżynierskich. Żeby wykonać powyższe ćwiczenie należy: 1) Pobrać i rozpakować plik Konstrukcja.zip z wstępnie przygotowaną konstrukcją ramową. 2) Otworzyć plik złożenia Konstrukcja.iam 3) Przejść do zakładki Projekt i kliknąć polecenie Wał 4) W otwartym oknie Kreatora wałów wybrać polecenia z pozycji Umieszczenie i wskazać odpowiednio: Powierzchnię walcową do ustawienia osi wału Płaską powierzchnię początkową Płaską powierzchnię określającą orientację generowanego wału. 2 / 8

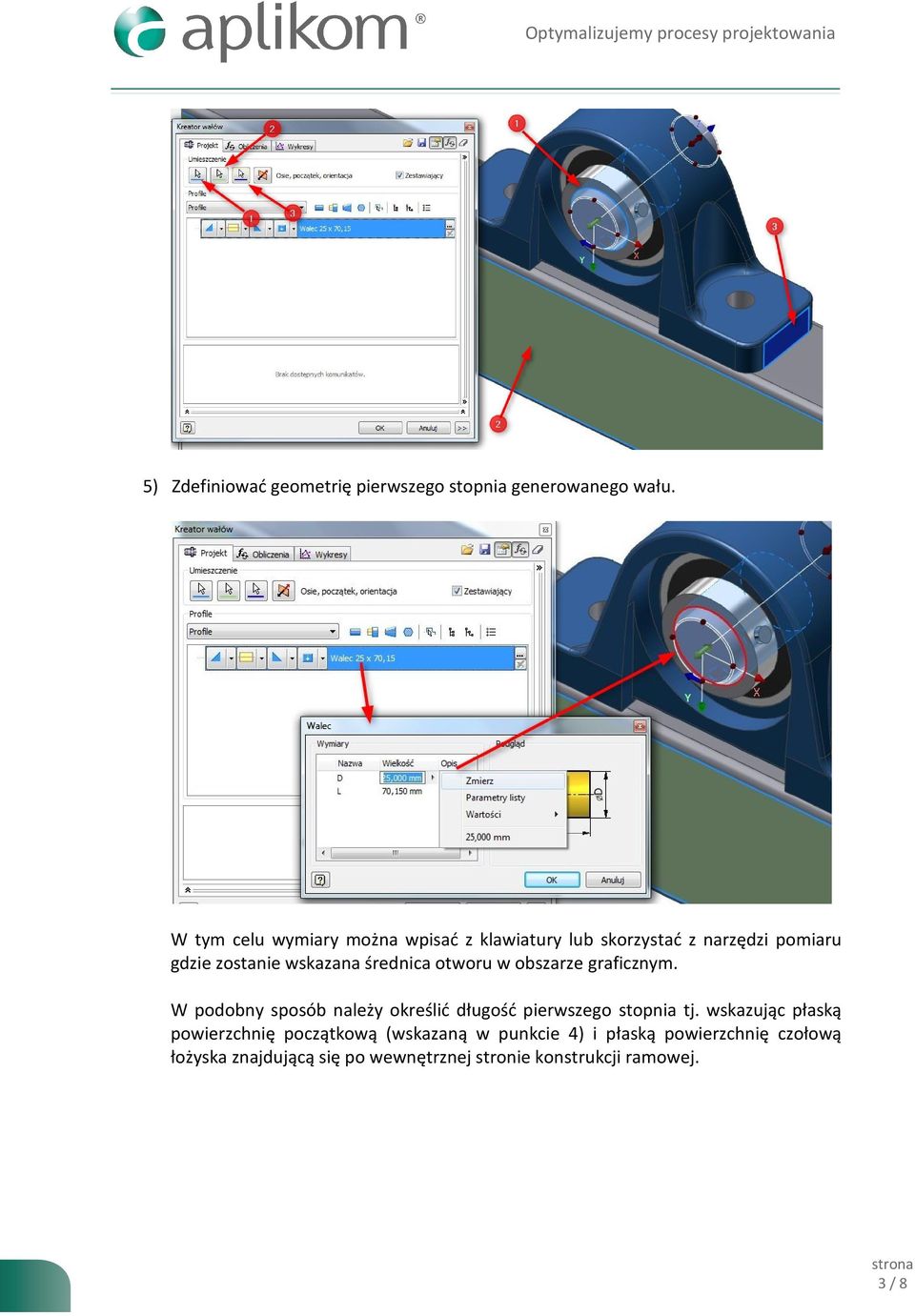

3 5) Zdefiniować geometrię pierwszego stopnia generowanego wału. W tym celu wymiary można wpisać z klawiatury lub skorzystać z narzędzi pomiaru gdzie zostanie wskazana średnica otworu w obszarze graficznym. W podobny sposób należy określić długość pierwszego stopnia tj. wskazując płaską powierzchnię początkową (wskazaną w punkcie 4) i płaską powierzchnię czołową łożyska znajdującą się po wewnętrznej stronie konstrukcji ramowej. 3 / 8
4 6) Korzystając z dostępnych profili dołożyć trzy dodatkowe stopnie walcowe o poniższych parametrach. W oknie kreatora wałów w karcie Projekt można również uzupełniać geometrię o inne elementy kształtujące np. rowki pod wpust, rowki pod pierścienie zabezpieczające itp. 7) Wykonać inżynierskie obliczenia sprawdzające wprowadzają siłę promieniową i osiową o wartości 100N oraz dwie podpory w miejscu podparcia. W tym celu należy w kreatorze wałów przejść do zakładki Obliczenia 4 / 8
5 8) Korzystając z zakładki Wykresy przejrzeć otrzymane wyniki. 9) Zaakceptować wprowadzone dane klikając Ok w kreatorze wałów. Operacja ta spowoduje wstawienie modelu bryłowego 3D części wału. 10) W następnej części powyższego ćwiczenia zostanie teraz wprowadzony uproszczony model koła zębatego. Żeby to wykonać należy uruchomić kreator przekładni zębatej znajdujący się w karcie Projekt tworzonej konstrukcji. 5 / 8

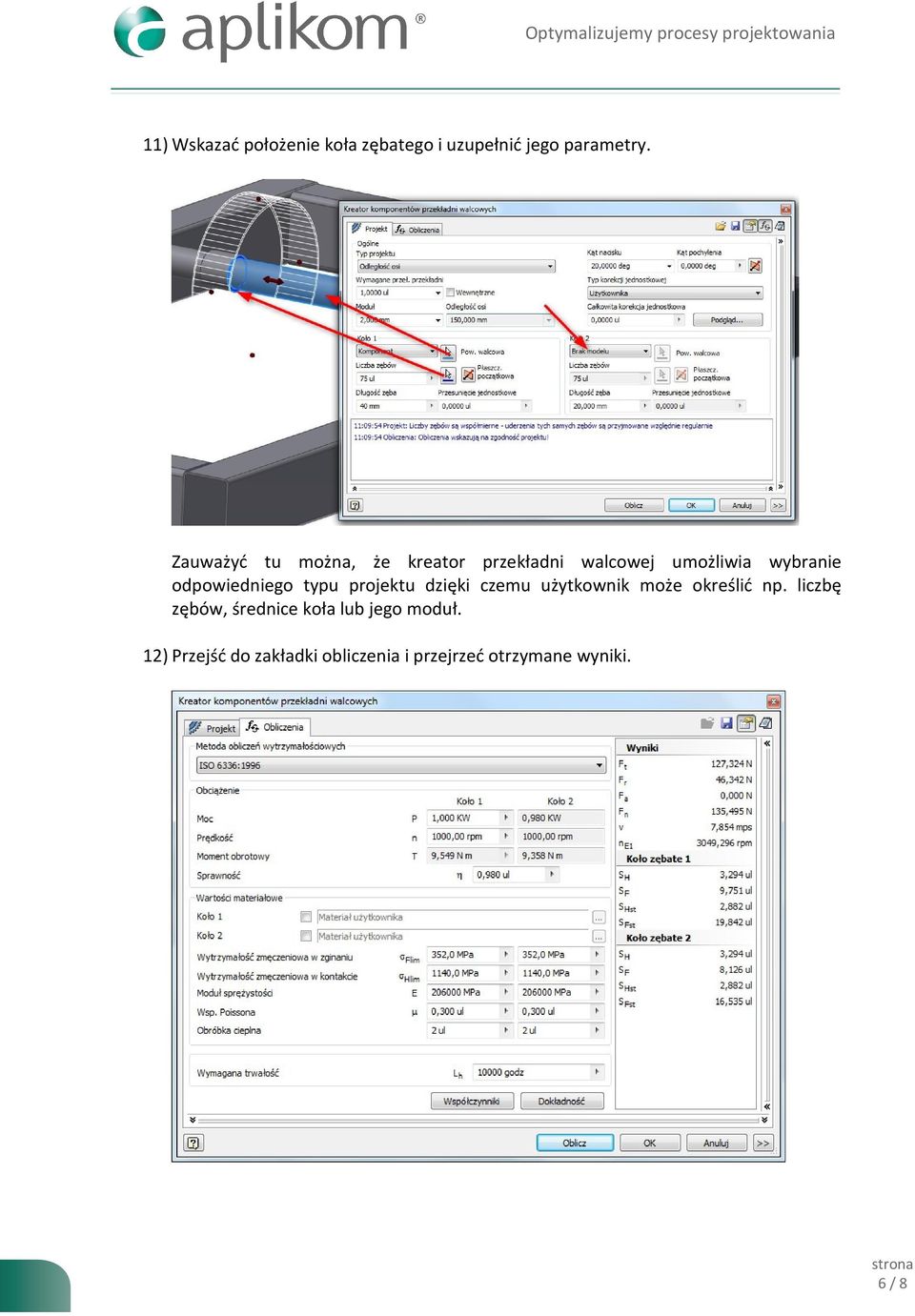

6 11) Wskazać położenie koła zębatego i uzupełnić jego parametry. Zauważyć tu można, że kreator przekładni walcowej umożliwia wybranie odpowiedniego typu projektu dzięki czemu użytkownik może określić np. liczbę zębów, średnice koła lub jego moduł. 12) Przejść do zakładki obliczenia i przejrzeć otrzymane wyniki. 6 / 8

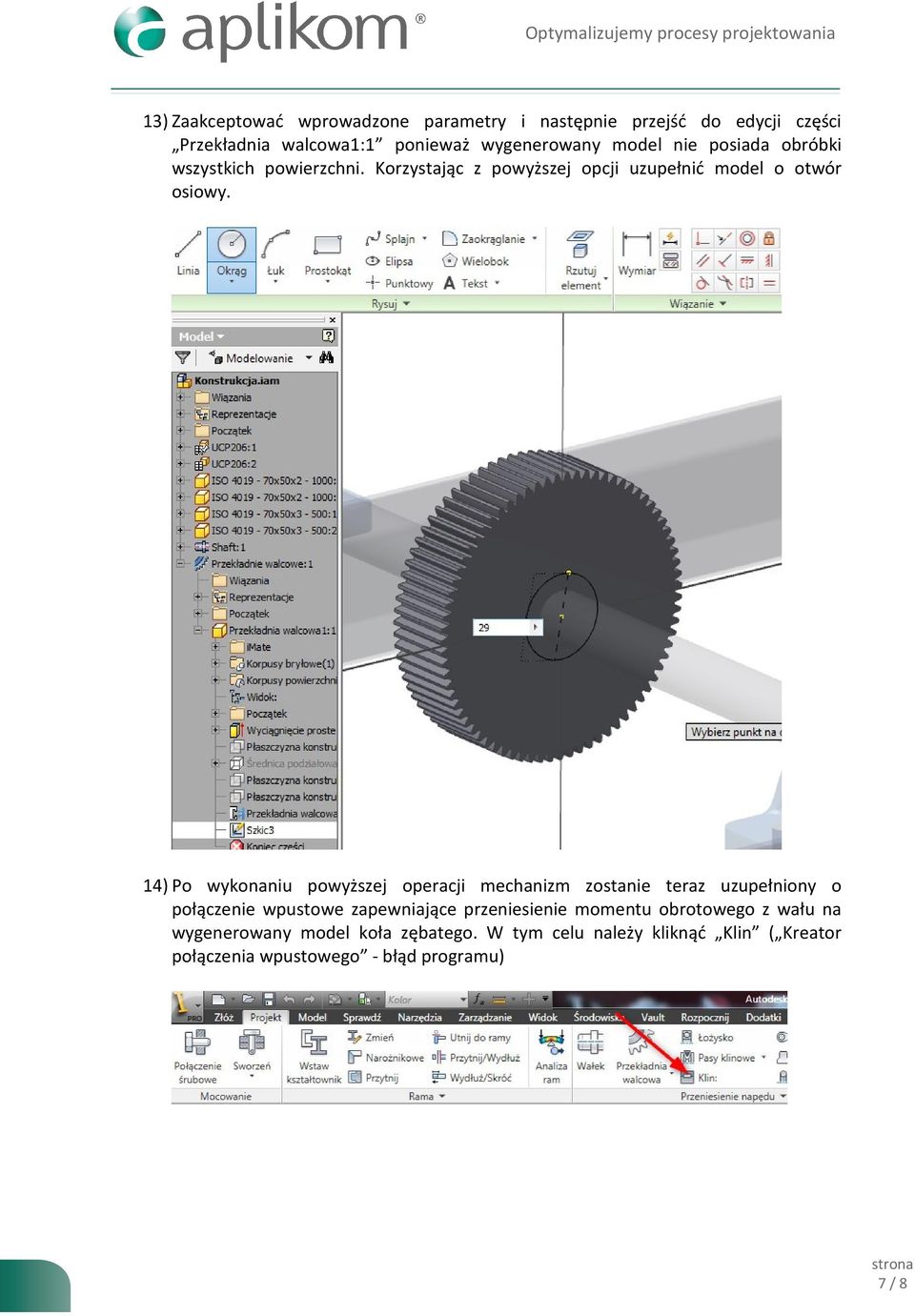

7 13) Zaakceptować wprowadzone parametry i następnie przejść do edycji części Przekładnia walcowa1:1 ponieważ wygenerowany model nie posiada obróbki wszystkich powierzchni. Korzystając z powyższej opcji uzupełnić model o otwór osiowy. 14) Po wykonaniu powyższej operacji mechanizm zostanie teraz uzupełniony o połączenie wpustowe zapewniające przeniesienie momentu obrotowego z wału na wygenerowany model koła zębatego. W tym celu należy kliknąć Klin ( Kreator połączenia wpustowego - błąd programu) 7 / 8

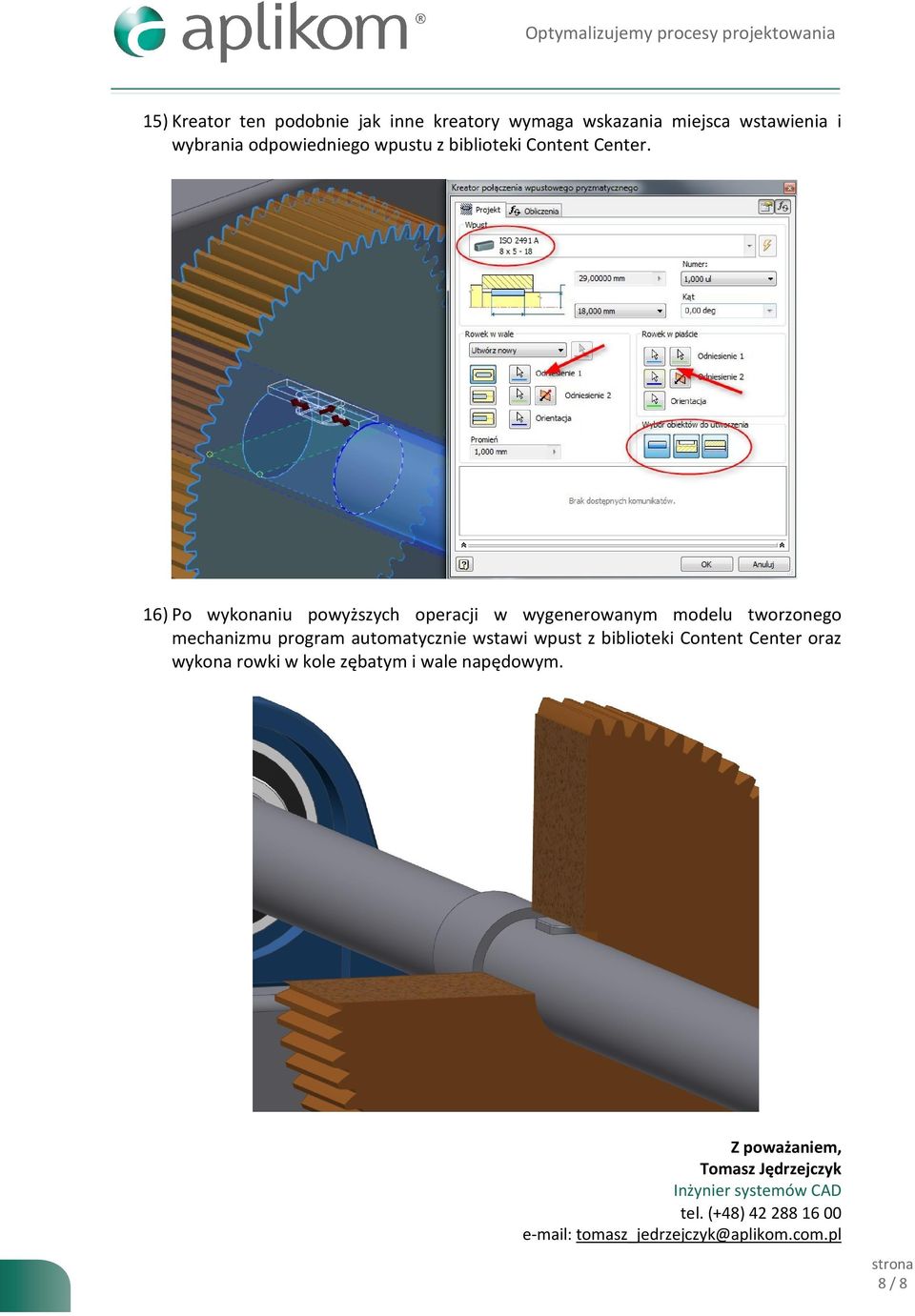

8 15) Kreator ten podobnie jak inne kreatory wymaga wskazania miejsca wstawienia i wybrania odpowiedniego wpustu z biblioteki Content Center. 16) Po wykonaniu powyższych operacji w wygenerowanym modelu tworzonego mechanizmu program automatycznie wstawi wpust z biblioteki Content Center oraz wykona rowki w kole zębatym i wale napędowym. Z poważaniem, Tomasz Jędrzejczyk Inżynier systemów CAD tel. (+48) tomasz_jedrzejczyk@aplikom.com.pl 8 / 8
