1 Biuletyn techniczny nr 36 AutoCAD Civil 3D 2012 Tipsy tworzenie obwiedni i edycja etykiet Opracowanie: Jakub Jarosz 2012, APLIKOM Sp. z o.o. Aplikom Sp. z o.o Łódź ul. Obywatelska 137 tel.: (+48) fax: (+48) NIP: , Regon: Konto bankowe: BRE BANK S.A. Oddział Korporacyjny Łódź, Plac Wolności 3 Nr konta: Kapitał zakładowy: zł KRS: Sąd Rejonowy dla Łodzi Śródmieścia w Łodzi, XX Wydział Krajowego Rejestru Sądowego Nr / 6

2 1. Wymuszenie opcji tworzenia obwiedni po zewnętrznej granicy korytarza. W celu poprawnego obliczenia robót ziemnych oraz estetycznego wyświetlenia rzędnych drogi w pasmach pod przekrojami poprzecznymi niezbędne jest utworzenie powierzchni po łączach z kodami Góra i Odniesienie. W większości przypadków konieczne jest również zdefiniowanie obwiedni dla tych powierzchni. Jeśli korytarz drogowy zawiera tylko jedną linię bazową oraz składa się z kilkunastu regionów, do których przyporządkowano zespoły o różnych zewnętrznych kodach punktów, tworzenie obwiedni może okazać się problematyczne. Standardową metodą w tym wypadku jest interaktywne generowanie obwiedni. Sposób ten jest czasochłonny i dlatego przedstawiono procedurę wymuszającą możliwość automatycznego tworzenia obwiedni po zewnętrznych granicach korytarza. 1. Utwórz pomocniczą linię trasowania o dowolnej geometrii i w dowolnej lokalizacji. 2. Utwórz profil podłużny linii trasowania po dowolnej powierzchni. UWAGA! Pomocnicza linia trasowania nie musi być zlokalizowana w obrębie powierzchni, a co za tym idzie, profil podłużny fizycznie nie musi istnieć i nie musi być widoczny w widoku profilu. Ważne jest tylko to, aby powstał obiekt profilu. 3. Otwórz właściwości korytarza i przejdź na kartę Parametry. 4. Dodaj nową linię bazową klikając przycisk pokazany na zrzucie: 5. Wybierz przed chwilą utworzoną pomocniczą linię trasowania i kliknij OK. 2 / 6

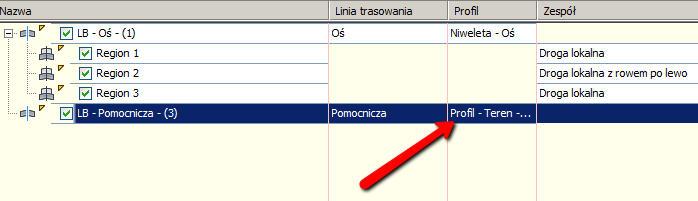

3 6. Przyporządkuj do nowej linii bazowej wirtualny profil terenu i kliknij OK. Korytarz zostanie przebudowany. 7. Otwórz po raz kolejny okno właściwości korytarza i przejdź na kartę Obwiednie. 8. Zauważ, że dla powierzchni pojawiła się opcja tworzenia obwiedni jako zewnętrznej granicy korytarza. Wybierz ją, a nie będziesz musiał tworzyć obwiedni ręcznie. 3 / 6

4 2. Etykiety danych w pasmach pod profilem w punktach geometrii poziomej. Jeśli chcesz, aby w pasmach pod widokiem profilu podłużnego pojawiły się dane w punktach charakterystycznych geometrii poziomej postępuj zgodnie z procedurą przedstawioną poniżej. 1. Wybierz etykiety danego pasma i z menu kontekstowego uruchom polecenie Edycja stylu pasma. 2. Na karcie Wyświetl zaznacz jako widoczne Znaczniki przy punktach geometrii poziomej oraz Etykiety przy punktach geometrii poziomej. 4 / 6

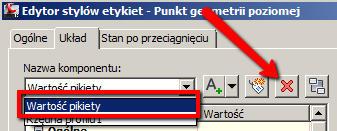

5 3. Przejdź na kartę Szczegóły pasma i w sekcji Etykiety i znaczniki wybierz Punkt geometrii poziomej. Kliknij przycisk Skomponuj etykietę. 4. Na karcie Układ wybierz komponent Wartość pikiety i usuń go klikając na czerwony krzyżyk. 5 / 6

6 5. Dla pozostałego komponentu ustaw Odsunięcie X na wartość -2. W oknie Edytor stylów etykiet Punkt geometrii poziomej kliknij OK. W punktach charakterystycznych geometrii poziomej pojawią się etykiety. 6 / 6
