1 PROJEKTOWANIE I WYKONAWSTWO BUDOWLANE EDBUD GDYNIA ul. Wierzbowa 25 tel edbud7@wp.pl NIP Nr konta: SKOK im. F. Stefczyka TYTUŁ: PROJEKT PRZEBUDOWY WJAZDÓW NA POSESJE NR 92C I 92D PRZY ULICY KOPERNIKA W GDYNI ADRES OBIEKTU: GDYNIA, ULICA: KOPERNIKA Jednostka ewidencyjna: Gdynia; Obręb: GD62, działki nr: 32/1 i 321/1 OBIEKT: WJAZDY NA POSESJE NR 92C I 92D OPRACOWANIE: PROJEKT BUDOWLANY INWESTOR: GMINA MIASTA GDYNI Wydział Inwestycji UM Gdyni Gdynia Aleja Marszałka Piłsudskiego 52/54 BRANŻA: DROGOWA Funkcja Imię i nazwisko, uprawnienia budowlane Podpis Projektant branża drogowa Sprawdzający branża drogowa Opracowanie Kierownik zakładu inż. Jerzy Chojnacki nr upr. BPK /83 inż. Ryszard Tylkowski upr. bud. BPK /9 mgr inż. Katarzyna Markiewicz inż. Edward Trocka upr. bud. nr 2246/Gd/85 Gdynia, listopad 213r.

2 Budowa i przebudowa ul. Kopernika str. 1 Projektowanie i Wykonawstwo Budowlane EDBUD SKŁAD OPRACOWANIA: 1.. Uzgodnienia i uprawnienia projektantów 1.1. Uzgodnienia 1.2. Uprawnienia projektantów 2.. Opis techniczny 2.1. Podstawa opracowania 2.2. Cel i zakres opracowania 2.3. Stan istniejący 2.4. Stan projektowany 2.5. Zestawienie robót 2.6. Wykonanie robót 2.7. Uwagi końcowe 3.. Opinia geotechniczna 4.. Plan BIOZ 5.. Spis rysunków i rysunki wg wykazu rys. D-1 Plan sytuacyjno - wysokościowy 1:5 rys. D-2 Profile podłużne 1:5/5 rys. D-3 Przekrój normalny i konstrukcyjny drogi posesja 92C 1:5 rys. D-4 Przekrój normalny i konstrukcyjny drogi posesja 92D 1:5 Projekt przebudowy wjazdów na posesje nr 92c i 92d przy ulicy Kopernika w Gdyni

3 Budowa i przebudowa ul. Kopernika str. 2 Projektowanie i Wykonawstwo Budowlane EDBUD 1.. UZGODNIENIA I UPRAWNIENIA PROJEKTANTÓW 1.1. UZGODNIENIA 1. Wypis i wyrys z ewidencji gruntów 2. Uzgodnienie projektu z ZDiZ Gdynia 3. Uzgodnienie projektu z ZUDP Gdynia 4. Pozwolenia właścicieli na roboty na prywatnych posesjach 5. Oświadczenie projektantów o zgodności projektu z Prawem Zamówień Publicznych. 6. Oświadczenie projektantów o zgodności projektu z Prawem Budowlanym UPRAWNIENIA PROJEKTANTÓW inż. Jerzy Chojnacki inż. Ryszard Tylkowski - nr upr. BPK /83 - upr. bud. BPK /9 Projekt przebudowy wjazdów na posesje nr 92c i 92d przy ulicy Kopernika w Gdyni

4

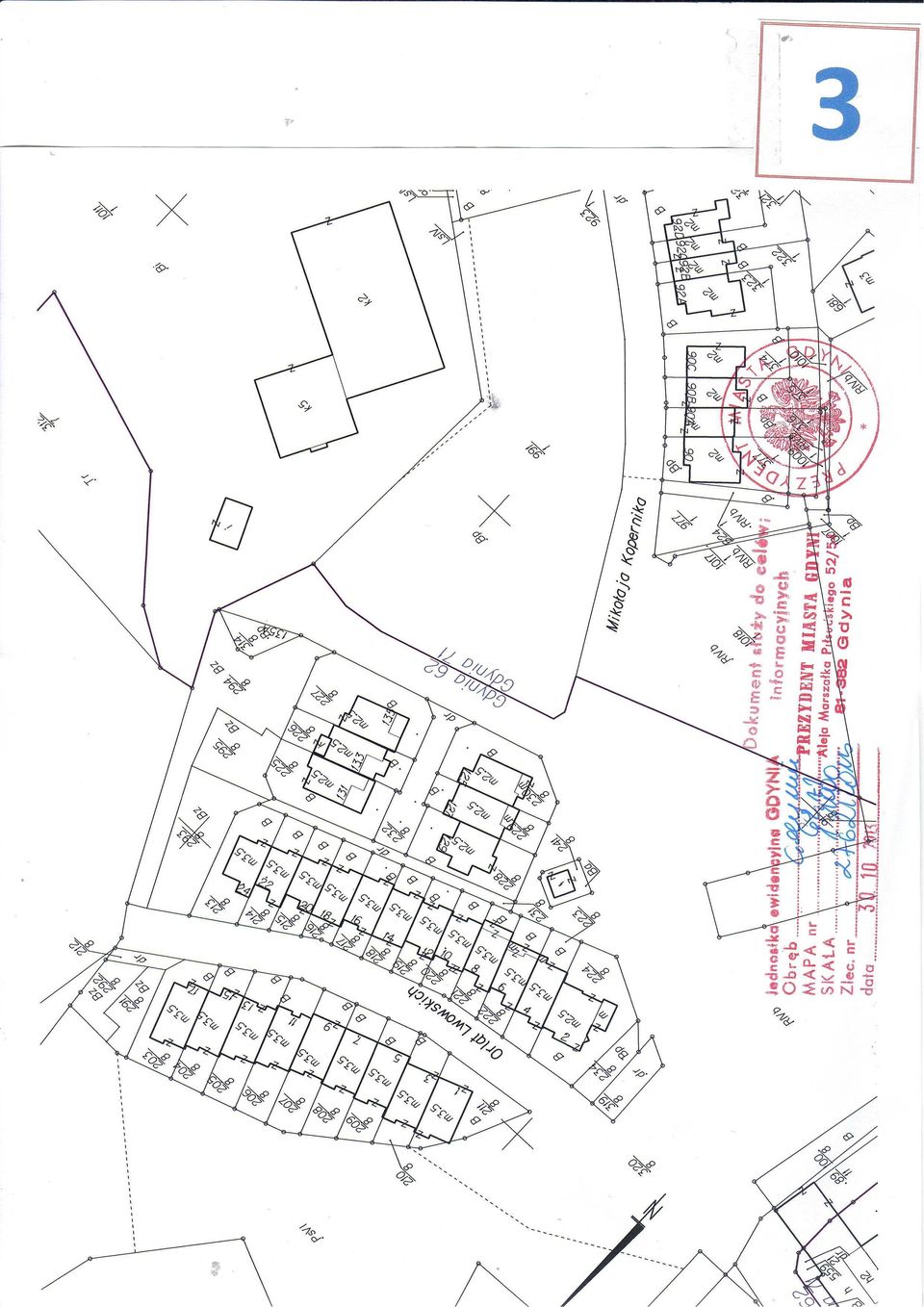

5

6

7

8

9

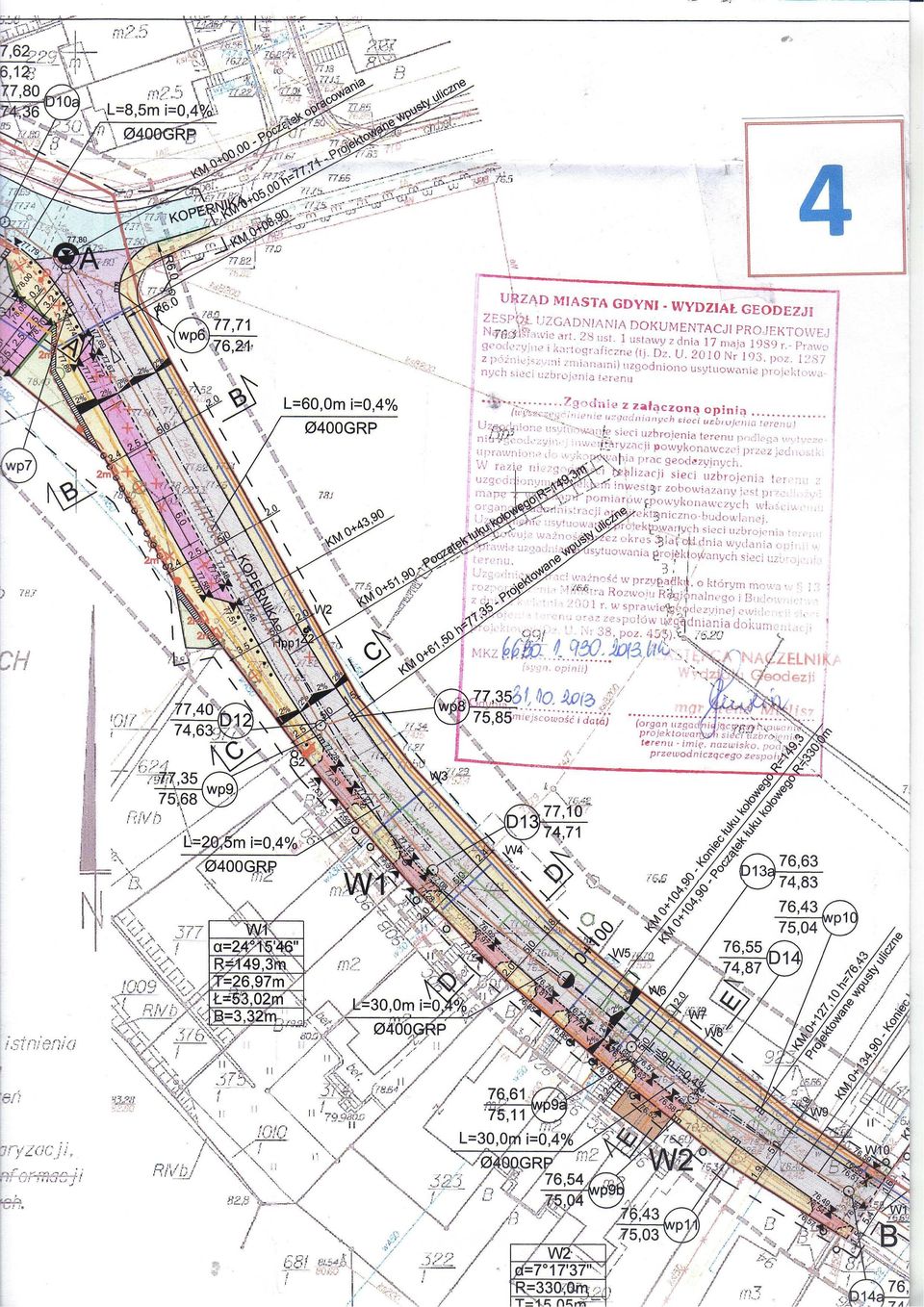

10

11 O Ś W I A D C Z E N I E PROJEKTANTÓW O ZGODNOŚCI PROJEKTU Z PRAWEM ZAMÓWIEŃ PUBLICZNYCH My niżej podpisani oświadczamy, ze niniejsze opracowanie PROJEKT PRZEBUDOWY WJAZDÓW NA POSESJE NR 92C I 92D PRZY ULICY KOPERNIKA W GDYNI jest zgodne z Ustawą Prawo Zamówień Publicznych (w szczególności z art. 29 i 3) oraz aktami wykonawczymi do ustawy. Funkcja Imię i nazwisko, uprawnienia budowlane Podpis Projektant branża drogowa Sprawdzający branża drogowa inż. Jerzy Chojnacki nr upr. BPK /83 inż. Ryszard Tylkowski upr. bud. BPK /9

12 O Ś W I A D C Z E N I E PROJEKTANTÓW O ZGODNOŚCI PROJEKTU Z PRAWEM BUDOWLANYM My niżej podpisani oświadczamy, ze niniejsze opracowanie PROJEKT PRZEBUDOWY WJAZDÓW NA POSESJE NR 92C I 92D PRZY ULICY KOPERNIKA W GDYNI jest zgodne z Umowami z Inwestorem o wykonanie dokumentacji projektowo-kosztorysowej i jest kompletne ze względu na cel, jakiemu ma służyć. Projekt jest sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej (Ustawa z dnia o zmianie Ustawy Prawo Budowlane art. 2 ust.4) i kompletny w rozumieniu Ustawy z dnia Prawo Budowlane (Dz.U. nr 16 poz z 2) oraz Rozporządzenia Ministra Infrastruktury z dnia w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U. nr 12 poz z 23) oraz Rozporządzenia Ministra Infrastruktury z dnia zmieniające Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Funkcja Imię i nazwisko, uprawnienia budowlane Podpis Projektant branża drogowa Sprawdzający branża drogowa inż. Jerzy Chojnacki nr upr. BPK /83 inż. Ryszard Tylkowski upr. bud. BPK /9

13

14 Zaświadczenie o numerze weryfikacyjnym: POM-O88-AS5-FAJ * Pan Jerzy Chojnacki o numerze ewidencyjnym POM/BO/672/3 adres zamieszkania ul.leśna Góra 7/35, Gdańsk jest członkiem Pomorskiej Okręgowej Izby Inżynierów Budownictwa i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej. Niniejsze zaświadczenie jest ważne do dnia Zaświadczenie zostało wygenerowane elektronicznie i opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu w dniu roku przez: Ryszard Kolasa, Przewodniczący Rady Pomorskiej Okręgowej Izby Inżynierów Budownictwa. (Zgodnie art. 5 ust 2 ustawy z dnia 18 września 21 r. o podpisie elektronicznym (Dz. U. 21 Nr 13 poz. 145) dane w postaci elektronicznej opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu są równoważne pod względem skutków prawnych dokumentom opatrzonym podpisami własnoręcznymi.) * Weryfikację poprawności danych w niniejszym zaświadczeniu można sprawdzić za pomocą numeru weryfikacyjnego zaświadczenia na stronie Polskiej Izby Inżynierów Budownictwa lub kontaktując się z biurem właściwej Okręgowej Izby Inżynierów Budownictwa.

15

16

17 Budowa i przebudowa ul. Kopernika 2.. OPIS TECHNICZNY str. 3 Projektowanie i Wykonawstwo Budowlane EDBUD 2.1. PODSTAWA OPRACOWANIA Niniejsze opracowanie wykonano w oparciu o poniższe materiały: Zlecenie Zamawiającego, Mapa sytuacyjno-wysokościowa do celów projektowych w skali 1:5, Pomiary własne, uzupełniające w terenie, Badania geotechniczne podłoża gruntowego, Rozporządzenie MTiGM Nr 43z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. Nr 43 z r.), Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 1/1/21 r. w sprawie szczegółowych warunków zarządzania ruchem na drogach (Dz. U. Nr 9 poz. 16); 2.2. CEL I ZAKRES OPRACOWANIA Celem opracowania jest projekt przebudowy wjazdów do garaży na terenie posesji nr 92c i 92d zlokalizowanych przy ul. Kopernika w Gdyni z uwagi na potrzebę ich dostosowania do projektowanej niwelety drogi. Zakres niniejszego projektu obejmuje: Wykonanie rozbiórki istniejącej nawierzchni. Wykonanie nowej nawierzchni wjazdów STAN ISTNIEJĄCY Planowana inwestycja zlokalizowana jest na terenie województwa pomorskiego, w granicach administracyjnych Miasta Gdynia, w południowo-wschodniej części dzielnicy Redłowo. Dzielnica ta położona jest we wschodniej części Gdyni w odległości ok. 5 km od centrum miasta w bezpośrednim sąsiedztwie Kępy Redłowskiej. Ulica Kopernika jest drogą gminną o kategorii ruchu KR2 i pełni funkcję drogi dojazdowej do zlokalizowanej wokół niej zabudowy budynków jednorodzinnych. Istniejące uzbrojenie terenu stanowią: przyłącza energetyczne, przyłącza teletechniczne, przyłącza wodociągowe, przyłącza kanalizacji sanitarnej WARUNKI GRUNTOWO-WODNE Wg przeprowadzonych badań geotechnicznych podłoża gruntowego stwierdzono, że na wierzchnią warstwę stanowi gleba (około,2-,4m). Nawiercone grunty zaliczono do niespoistych w postaci piasków drobnych, średniozagęszczonych. Stopień zagęszczenia I D =,41. Występowania wody gruntowej o zwierciadle swobodnym oraz jako sączenie w badanych otworach do głębokości 3m nie stwierdzono STAN PROJEKTOWANY Ze względu na potrzebę dostosowania wjazdów do nowej niwelety drogi zaprojektowano przebudowę nawierzchni wjazdów do garaży na posesjach nr 92c i 92d zlokalizowanych przy ul. Kopernika w Gdyni. Wjazd do garażu na posesji 92c zaprojektowano ze spadkiem 5,% od rzędnej,59 na wjeździe na posesję, do rzędnej,42 na bramie garażowej. Wjazd do garażu na posesji 92d zaprojektowano ze spadkiem 5,9% od rzędnej,55 na wjeździe na posesję, do rzędnej,35 na bramie garażowej. Projekt przebudowy wjazdów na posesje nr 92c i 92d przy ulicy Kopernika w Gdyni

18 Budowa i przebudowa ul. Kopernika str. 4 Projektowanie i Wykonawstwo Budowlane EDBUD Przyjęto następującą konstrukcję nawierzchni dla wjazdów: 8 cm kostka betonowa kolor czerwony 3 cm podsypka cementowo piaskowa 1:3 15 cm podbudowa z kruszywa łamanego stabilizowanego mechanicznie 15 cm ulepszone podłoże, stabilizacja gruntu cementem Rm = 2,5 Mpa 2 cm warstwa odsączająca, piasek średni 2.6. WYKONANIE ROBÓT Technologię wykonania robót ziemnych należy przeprowadzić następująco: 1. Należy wykonać przekopy próbne aby sprawdzić zgodność uzbrojenia z planem sytuacyjno-wysokościowym. 2. Wykonać wykopy w pobliżu istniejącego uzbrojenia wykopy ręcznie, pozostałe roboty ziemne wykonać mechanicznie. 3. Podłoże po wykonaniu wykopów wyprofilować oraz dogęścić do normowego wskaźnika zagęszczenia gruntu Is=1, UWAGI KOŃCOWE 1. W rejonie uzbrojenia roboty ziemne prowadzić ręcznie. 2. Wskaźnik zagęszczenia gruntu istniejącego musi sprawdzić uprawniony geolog z wpisaniem powyższego do Dziennika Budowy. 3. Realizacja inwestycji nie może pogorszyć stanu istniejącego oraz napuszczać interesów osób trzecich. Opracował: inż. Jerzy Chojnacki 3.. OPINIA GEOTECHNICZNA Według opracowanych badań gruntowych wykonywanych w obrębie prac budowlanych przy przebudowie wjazdów na posesje nr 92c i 92d przy ulicy Kopernika w Gdyni, występują grunty proste wg klasyfikacji zawartej w Rozporządzeniu Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 212r. pozycja poz. 3/1. Wszystkie obiekty realizowane w ramach niniejszego zamierzenia inwestycyjnego tj: Wykonanie rozbiórki istniejącej nawierzchni. Wykonanie nowej nawierzchni wjazdów. zalicza się do pierwszej kategorii wg 4.1 poz. 3/1. W trakcie wykonywania prac przy budowie wjazdów na posesje nr 92c i 92d przy ulicy Kopernika w Gdyni nie występują szkodliwe oddziaływania dla istniejących obiektów jak i dla środowiska. Opracował: inż. Edward Trocka Projekt przebudowy wjazdów na posesje nr 92c i 92d przy ulicy Kopernika w Gdyni

19 Budowa i przebudowa ul. Kopernika str. 5 Projektowanie i Wykonawstwo Budowlane EDBUD 4.. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 4.1. PODSTAWA OPRACOWANIA umowa zawarta z Inwestorem wielobranżowy projekt budowlany Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 23r. (Dz.U.Nr12) w sprawie informacji oraz planu dotyczących BIOZ, Ustawa Prawo Budowlane, Obowiązujące normy i przepisy budowlane ZAKRES ROBÓT CAŁEGO ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI W ramach opracowanego projektu przewidziano następujący zakres robót: roboty rozbiórkowe istniejącej nawierzchni drogowej roboty ziemne nawierzchniowe drogowe roboty porządkowe Kolejność realizacji jak wyżej WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH ulica Kopernika przyłącza energetyczne przyłącza teletechniczne przyłącza wodociągowe kanalizacja sanitarna 4.4. WSKAZANIE ELEMENTÓW ZAGOSPODAROWANIA TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI Ruch drogowy i pieszy w czasie realizacji robót, istniejące kable elektroenergetyczne pod napięciem WSKAZANIE PRZEWIDYWANYCH ZAGROŻEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH. roboty wykonywane przy użyciu dźwigów, roboty prowadzone w rejonach ruchu drogowego Należy przestrzegać zasad BHP i zachować szczególną ostrożność przy wykonywaniu wszystkich robót budowlanych, na każdym etapie realizacji przedmiotowej inwestycji. Szczególną ostrożność oraz przestrzeganie zasad BHP należy zachować podczas wykonywania robót ziemnych WSKAZANIE SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO ROBÓT. podczas przygotowania, prowadzenia i zakończenia robót wraz z wszystkimi czynnościami wstępnymi i kończącymi dany zakres robót należy stosować odpowiednie procedury zawarte we właściwych i aktualnie obowiązujących przepisach, przed przystąpieniem do realizacji robót szczególnie niebezpiecznych, należy każdorazowo przeprowadzić instruktaż obejmujący: a) określenie zasad postępowania w przypadku zagrożenia, b) zasady i konieczność stosowania przez pracowników środków ochrony indywidualnej, c) zasady bezpośredniego nadzoru nad pracami niebezpiecznymi przez wyznaczone osoby, d) zasady składowania, transportu i zastosowania materiałów, e) wskazanie czynników mogących stanowić zagrożenie. Instruktaż powinien uwzględniać zmianę organizacji ruchu i obecność istniejących sieci podziemnych i nadziemnych. Projekt przebudowy wjazdów na posesje nr 92c i 92d przy ulicy Kopernika w Gdyni

20 Budowa i przebudowa ul. Kopernika str. 6 Projektowanie i Wykonawstwo Budowlane EDBUD 4.7. WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH ZAPOBIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO ZAGROŻENIA ZDROWIA LUB W ICH SĄSIEDZTWIE. Przy wykonywaniu robót w strefach zagrożenia należy stosować wszystkie dostępne środki techniczne (maszyny, urządzenia, środki ochrony indywidualnej) zabezpieczające przed skutkami zagrożeń, należy zapewnić odpowiednie dojazdy i dojścia do posesji lub tymczasowe objazdy, opracować i wdrożyć projekty organizacji ruchu na czas budowy, przewidzieć możliwość dojazdu na wypadek sytuacji awaryjnej, wykopy należy zabezpieczyć i właściwie oznakować, przy wykonywaniu robót sprzętem zmechanizowanym należy wyznaczyć strefę niebezpieczną i odpowiednio ją oznakować, określić bezpieczne odległości od istniejących sieci, teren budowy należy zabezpieczyć poprzez ogrodzenie, wywieszenie tablic ostrzegawczych oraz oznakować dla warunków dziennych i nocnych UWAGI OGÓLNE Kierownik budowy jest zobowiązany sporządzić przed rozpoczęciem budowy Plan BIOZ, zgodnie z RMI z dnia r. Wszystkie roboty należy wykonywać zgodnie z obowiązującymi przepisami PODSTAWA PRAWNA ustawa z dnia 26 czerwca 1974r. - Kodeks pracy (Dz. U. Z 1998r. Nr21 z późn. zmianami), art. 21 a ustawy z dnia 7 lipca 1994r. - Prawo budowlane (Dz. U. z 2r. Nr 16 z poźn. Zmianami ustawa z dnia 21 grudnia 2r. o dozorze technicznym (Dz. U. Nr 122, poz z późn. Zmianami Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 23r. w sprawie szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagrożenie bezpieczeństwa i zdrowia ludzi Rozporządzenie Ministra Gospodarki z dnia 2 września 21r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych (Dz. U. Nr 118, poz. 1263) Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 23r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 41). Opracował: inż. Jerzy Chojnacki 5.. SPIS RYSUNKÓW l.p tytuł rysunku skala nr rys. 1. Plan sytuacyjno - wysokościowy 1:5 rys. D-1 2. Profile podłużne 1:5/5 rys. D-2 3. Przekrój normalny i konstrukcyjny drogi posesja 92C 1: 5 rys. D-3 4. Przekrój normalny i konstrukcyjny drogi posesja 92D 1: 5 rys. D-4 Projekt przebudowy wjazdów na posesje nr 92c i 92d przy ulicy Kopernika w Gdyni

21 7 2.3 OW S K IE GO CY LK 78, ,3 3 78, ,1, ,2 6, ,4 3 Umocnienie płytami typu "Meba",7 9 78, 78, % 7 8, 7 8 3, , ,4 2.3 A, R KM KM ,9 43 KM + KM, , h= , +6 c Po u uk kł e t zą r -P k 321/1 ek oj, ,7,8 6 1 t ne cz uli y t us wp e an ow,3m 49 =1 R go we oło 2. 8,9,72,7 7, , 5,4 2 32/1,6 2, , ,58,5,5 2 5,3 5, ,57 7 6,62,5 6,66,7 1,7 8 IKA+ ERNK M K OP A, , % B A B 7 =7 h KM 5,9 % 7 6,49,5 4,5 7 KM K + M + 1 4,9 1 4, 9 K - P oni ec o c z ą ł uk te k u ko łu k u łow ko ego ł R o w eg =14 o R 9, 3 = 33, m 1.9 K M Pr + oj e 12 k to 7,1 wa n h= e 7 w p 6,4 us 3 t y uli cz ne, ,5 6,5 1 KM,89,5 8,74 3,5 3,5 -K,67 2,7, 3, ,9,69,51 8,2 ko ł o w eg or = 33, m łuk u 7,2 7 7, 32 on ie c R IKA RN 6 E,4 P KO 8, ,1 8 7,2 4,1 KM K ( on +1 u k ła iec 4 3,1 d op dr r a o c g ow ow y) ani a R 6.,48 3,5,58,7 7,3 2,1 7 7,17 2,9 7 6,9 7 U NAL. K W O Z I E RPER TR Z N Y L CH IKA I N NI KI A ELEMENTY PROJEKTOWANE proj. przebudowa prywatnych wjazdów zakres opracowania granice działek w zakresie opracowania istniejące rzędne terenu Plan zagospodarowania terenu Jednostka ewidencyjna: Gdynia; Obręb: GD62, działki nr: 32/1 i 321/1 Gdynia, ulica Kopernika nr upr.bpk /83 inż. Ryszard Tylkowski nr upr. BPK /9 Branża DROGOWA b. drogowa Sprawdził: b. drogowa Data r. Rys. D-1 Skala 1:5 Projekt budowy wjazdów na posesje 92c i 92d przy ulicy Kopernika w Gdyni t e l e ma i l : e w p. pl Projektant : inż. Jerzy Chojnacki Rysunek: Adres: Temat: G D YN IA u l.w IE R Z B O W A 2 5 P RO J E K T O W AN I E I W YK O N AW S T W O B UD O W LA NE projektowany dywanik asfaltowy - wg odrębnego opracowania słupki żeliwne blokujące parkowanie pojazdów, ustawione co 1,5m projektowany wodociąg projektowany gazociąg projektowany kabel oświetlenia projektowana lampa oswietleniowa projektowany kabel teletechniczny projektowana kan. deszczowa zgodnie z projektem zamiennym proj. kan. deszczowa - zgodnie z projektem budowlanym z r proj. przyłącza kan. deszczowej zgodnie z odrębnym opracowaniem proj. kan. sanitarna - zgodnie z projektem budowlanym z r kanalizacja sanitarna do likwidacji projektowane ogrodzenie szkoły projektowana linia pasa drogowego proj. utwardzenie płytami Meba projektowany krawężnik wystający 12cm projektowany krawężnik wtopiony -5cm projektowana nawierzchnia ulicy z asfaltu projektowana nawierzchnia miejsc postojowych z kostki bet. szarej projektowana ścianka oporowa z elementów betonowych 2x25x1cm projektowany trawnik ELEMENTY PROJEKTOWANE zgodne z oddzielnym opracowaniem budowy ul. Kopernika projektowana nawierzchnia chodnika z kostki betonowej projektowana nawierzchnia ulicy z kostki betonowej typu TT, szarej projektowana nawierzchnia wjazdów z kostki betonowej czerwonej 15,9 LEGENDA ELEMENTY ISTNIEJĄCE PLAN ZAGOSPODAROWANIA TERENU 1:5

22 PROJEKTOWANIE I WYKONAWSTWO BUDOWLANE GD YNIA ul.wierzbowa 2 5 tel ema il : edbud7@wp.pl Temat: Adres: Projekt budowy wjazdów na posesje 92c i 92d przy ulicy Kopernika w Gdyni Gdynia, ulica Kopernika Jednostka ewidencyjna: Gdynia; Obręb: GD62, działki nr: 32/1 i 321/1 Rysunek: Profile podłużne Skala 1:5/5 Projektant: b. drogowa Sprawdził: b. drogowa Data r. inż. Jerzy Chojnacki nr upr.bpk /83 inż. Ryszard Tylkowski nr upr. BPK /9 Branża Rys. DROGOWA D-2

23 PROJEKTOWANIE I WYKONAWSTWO BUDOWLANE GD YN IA ul.wierzbowa 2 5 te l e ma il : edbud7@wp.pl Temat: Adres: Projekt budowy wjazdów na posesje 92c i 92d przy ulicy Kopernika w Gdyni Gdynia, ulica Kopernika Jednostka ewidencyjna: Gdynia; Obręb: GD62, działki nr: 32/1 i 321/1 Rysunek: Przekroje normalne i konstrukcyjne Skala 1:5 Projektant: b. drogowa Sprawdził: b. drogowa Data r. inż. Jerzy Chojnacki nr upr.bpk /83 inż. Ryszard Tylkowski nr upr. BPK /9 Branża Rys. DROGOWA D-3

24 PROJEKTOWANIE I WYKONAWSTWO BUDOWLANE GD YN IA ul.wierzbowa 2 5 te l e ma il : edbud7@wp.pl Temat: Adres: Projekt budowy wjazdów na posesje 92c i 92d przy ulicy Kopernika w Gdyni Gdynia, ulica Kopernika Jednostka ewidencyjna: Gdynia; Obręb: GD62, działki nr: 32/1 i 321/1 Rysunek: Przekroje normalne i konstrukcyjne Skala 1:5 Projektant: b. drogowa Sprawdził: b. drogowa Data r. inż. Jerzy Chojnacki nr upr.bpk /83 inż. Ryszard Tylkowski nr upr. BPK /9 Branża Rys. DROGOWA D-4
