1 Pracownia Nauki Programowania i Aplikacji Robotów Przemysłowych Instrukcja laboratoryjna R 3 Programowanie robota o 7 stopniach swobody. Instrukcja dla studentów studiów dziennych. Przygotowała: dr inż. Agnieszka Kobierska Łódź 2011 r.

2 Zajęcia odbywają się na aparaturze zakupionej w ramach Regionalnego Programu Operacyjnego Województwa Łódzkiego na lata Oś priorytetowa :V Infrastruktura Społeczna, Działanie :V.3 Infrastruktura edukacyjna pt.: Dostosowanie infrastruktury edukacyjnej Wydziału Mechanicznego Politechniki Łódzkiej do prognozowanych potrzeb i oczekiwań rynku pracy województwa łódzkiego poprzez zakup wyposażenia przeznaczonego do nowoczesnych metod nauczania. str. 2

: Dostosowanie infrastruktury edukacyjnej Wydziału Mechanicznego Politechniki Łódzkiej do prognozowanych potrzeb i

3 1. Przeznaczenie Niniejsza instrukcja przeznaczona jest dla osób tworzących oprogramowanie aplikacyjne dla robotów o 7 stopniach swobody na przykładzie robota Motoman ze sterowaniem NX100.Przed przystąpieniem do pracy należy zapoznać się z instrukcją obsługi oraz zasadami bezpieczeństwa stosowanymi przy pracy z robotami Motoman. W instrukcji zawarto zwięzły opis panelu programowania oraz przedstawiono sposób posługiwania się nim. Zamieszczono procedurę inicjacji pracy systemu i przedstawiono zasady tworzenia, poprawiania i wykonywania programów użytkowych. Szafa sterująca Panel wej./wyj. Zawór powietrza Robot Panel programowania Rys. 1 Stanowisko zrobotyzowanej obsługi gniazda wytwórczego. 2. Przygotowanie robota do pracy Przed przystąpieniem do programowania robota Motoman należy wykonać następujące czynności: 1. Sprawdzić ustawienie przycisków awaryjnych na panelu programowania i panelu wej./wyj. (jeśli włączone odblokować); 2. Sprawdzić ustawienie zaworu odcinającego sprężone powietrze (jeśli zamknięty otworzyć) rys.1 3. Włączyć zasilanie szafy sterującej (włącznik główny w pozycję ON) Włącznik główny str. 3

W instrukcji zawarto zwięzły opis panelu programowania oraz przedstawiono sposób posługiwania się nim.

4 4. Kluczyk w stacyjce na panelu zewnętrznych wej./wy. obrócić w pozycję 1 i wcisnąć przycisk włącz sterowanie. Przycisk włącz sterowanie Stacyjka na panelu zewnętrznych wej./wy. panel zewnętrznych wej./wyj. 5. Poczekać, aż nastąpi uruchomienie systemu i pojawienie się okna dialogowego na panelu programowania. Po wykonaniu tych czynności robot gotowy jest do pracy. Pierwsza pozycja robota jest pozycją bazowa. Parametry robota Motoman IA 20 to powtarzalność ±0,1 mm, wypadkowa prędkość do 2000 mm/s, udźwig 20 kg, przestrzeń robocza w postaci jak na (rys.2): Rys. 2 przestrzeń robocza i oznaczenia poszczególnych stopni swobody robota IA 20. str. 4

Poczekać, aż nastąpi uruchomienie systemu i pojawienie się okna dialogowego na panelu programowania. Po wykonaniu tych czynności robot gotowy jest do pracy.

5 3. Panel Programowania Panel Programowania jest urządzeniem umożliwiającym komunikację między człowiekiem-operatorem a robotem. Za jego pośrednictwem możliwe jest programowanie robota przez "uczenie" oraz sterowanie wykonywaniem wyuczonych czynności. Rys. 3 Panel programowania robota IA20. str. 5

Za jego pośrednictwem możliwe jest programowanie robota przez "uczenie"

6 Panel programowania (Rys. 3) jest wydzielonym, przenośnym urządzeniem umożliwiającym obsługę robota przy ustawieniu się operatora w pozycji i miejscu najdogodniejszym z punktu widzenia efektywności działania, jak to sugeruje nazwa, najbardziej intensywnie wykorzystywany jest w trakcie programowania (uczenia) robota. W skład panelu programowania wchodzą następujące elementy: klawiatura, wyświetlacz, przycisk zatrzymania awaryjnego. Ze względu na specjalne funkcje można wyróżnić kilka grup przycisków (na rys. 3 zaznaczone linią przerywaną i odpowiednim opisem). Tryby pracy robota Motoman: 1. Remote zdalny - obsługa przez operatora 2. Play automatyczny odtwarzanie programu z pełną prędkością 3. Teach uczenie tryb programowania online Ekran panelu programowania jest ekranem dotykowym, jednak nie wszystkie funkcje są w ten sposób dostępne. Obszar Menu: 1. JOB zadanie tworzenie programu 2. EDIT edycja programu 3. DISPLY - wyświetlanie 4. UTILITY pomoc Rys. 4 Ekran panelu programowania robota IA20. Obszar Statusu (rys.4 kolejno od lewej strony) : 1. Obsługiwany robot 2. Wybrany układ współrzędnych 3. Wybrana prędkość pracy 4. Poziom dostępu 5. Rodzaj cyklu 6. Aktywny robot 7. Kolejna strona str. 6

nazwa, najbardziej intensywnie wykorzystywany jest w trakcie programowania (uczenia) robota.

7 Obszar Menu Głównego (rys.4 kolejno od lewej strony): 1. Job zakładka dotycząca zadania, zawiera następujące funkcje Job - powrót do aktualnego zadania Select Job wybór zadania Create New Job utworzenie nowego zadania Master Job- zadanie główne Job capacity - pojemność programu 2. Variable - zakładka dotycząca zmiennych. 3. In/Out wyjścia/wejścia sterowanie zewnętrznymi wejściami i wyjściami 4. Robot wyświetlanie aktualnej pozycji, poziom czujnika zderzeń 5. System Info historia alarmów, poziom dostępu 6. General ustawienia parametrów oscylacji Obszar głównego przeznaczenia (rys.3) prezentuje aktualny program, oraz okna dla wyświetlanych opcji. Obszar interfejsu użytkownika (rys.3) wyświetla informacje dotyczące błędów. Rys. 5 Panel programowania robota IA20 część dolna. W tabeli 1 przedstawiono wykaz funkcji poszczególnych klawiszy panelu programowania. str. 7

capacity - pojemność programu 2. Variable - zakładka dotycząca zmiennych. 3. In/Out wyjścia/wejścia sterowanie zewnętrznymi wejściami i wyjściami 4.

8 Tabela 1 Opis klawiszy panelu programowania robota IA20 Lp. Klawisz (wg Funkcje (wg rys.4) rys.4) 1. ENTER Zatwierdzenie wpisanej komendy dodatkowo włączony przycisk Enable (rys.1) 2. INSERT Wpisanie dodatkowej komendy w wybranej linijce programu 3. DELETE Skasowanie wybranej linijki programu. 4. MODIFY Zmiana parametrów wypranej linijki programu Klawiatura numeryczna od wpisywania oznaczeń wyj./wej., prędkości itp. 6. MOTION TYPE Wybór interpolacji z jaką pracuje robot/zapisana zostanie instrukcja ruchu: MOVJ interpolacja przegubowa MOVL interpolacja liniowa MOVC interpolacja kołowa MOVS interpolacja po dowolnej krzywej 7. FAST/SLOW Ręczna zmiana prędkości wykonywania ruchów robota I inkrement L slow (wolno) M medium (średnio) F fast (szybko) str. 8

0-9 Klawiatura numeryczna od wpisywania oznaczeń wyj./wej., prędkości itp. 6.

9 8. -X(-S)/+X(+S) -Y(-L)/+Y(+L) -Z(-U)/+Z(+U) Poruszanie robotem wzdłuż osi X/ wokół I st. sw. Poruszanie robotem wzdłuż osi Y/ wokół II st. sw. Poruszanie robotem wzdłuż osi Z/ wokół III st. sw. / Poruszanie robotem wokół osi X/ wokół IV st. sw. / / Poruszanie robotem wokół osi Y/ wokół V st. sw. Poruszanie robotem wokół osi Z/ wokół VI st. sw. Poruszanie robotem z zachowaniem orientacji chwytaka/ wokół VII st. sw. 9. SELECT Zaznaczenie wyboru. 10. COORD Układ współrzędnych w jakich pracuje robot: - układ współrzędnych wewnętrznych/ruch w poszczególnych osiach - układ współrzędnych orto- kartezjański związany z podstawą robota/ ruch w wzdłuż osi X, Y, Z - układ współrzędnych kartezjański związany z chwytakiem robota - układ współrzędnych użytkownika 11. Kursor - przemieszczanie się po ekranie menu. 12. INFORM LIST Wyświetla w oknie dialogowym programu listę dostępu do dodatkowych opcji/komend programowania takich jak cyfrowe wej/wyj., włączenie oscylacji str. 9

4. Programowanie Przystępując do programowania przełączamy Tryb Pracy Robota na Tryb Teach nauczanie ([ręcznie]) z Menu Głównego [strzałkami Kursora] wybieramy zakładkę JOB (zadanie [Select]) a

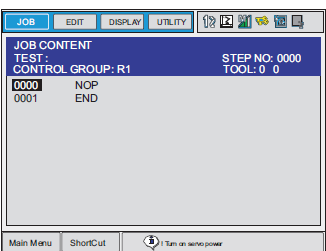

10 4. Programowanie Przystępując do programowania przełączamy Tryb Pracy Robota na Tryb Teach nauczanie ([ręcznie]) z Menu Głównego [strzałkami Kursora] wybieramy zakładkę JOB (zadanie [Select]) a następnie Create New JOB (utwórz nowe zadanie [Select]). Nadajemy wybraną nazwę pisanemu programowi ( 8 znaków, mogą być litery i liczby) i zatwierdzamy klawiszem [Enter] otrzymując następującą postać okna Obszaru głównego przeznaczenia (rys.5). Rys. 6 Obszaru głównego przeznaczenia Pierwsza linia programu 0000 NOP jest początkiem programu. Kolejne linie programu powinny znajdować się za tą linią a przed linią z komendą 0001 END. Zaleca się aby Pierwsza i Ostatnia pozycja robota była pozycją bazowa. System automatyczne przenumerowuje dodawane linie programu. Następnie wpisujemy instrukcje ruchu w postaci np.: MOVJ VJ=50.00 w instrukcji takiej zapamiętywany jest sposób interpolacji ruchu robota, prędkość odtwarzania ruchu oraz pozycja docelowa. Wybór sposobu interpolacji zmieniamy klawiszem MOTION TYPE. Wpisanie instrukcji do programu nastąpi po wciśnięciu na Panelu Programowania klawisza Serevo ON (załączenie napędów) a następnie jednoczesnym wciśnięciu przycisku Enable i klawisza Enter. Po zaprogramowaniu wszystkich ruchów robota możliwe jest sprawdzenie poprawności i bezpieczeństwa trajektorii robota. W tym celu na Panelu programowania przy jednoczesnym wciśniętym przycisku Enable wciskamy str. 10

Nadajemy wybraną nazwę pisanemu programowi ( 8 znaków, mogą być litery i liczby) i zatwierdzamy klawiszem [Enter] otrzymując następującą postać okna Obszaru głównego przeznaczenia (rys.5). Rys.

11 klawisze Inter Lock i Test Start. Jeśli robot wykonuje ścieżkę bezkolizyjnie możemy włączyć tryb pracy Play (automatyczny), konieczne jest zamknięcie drzwi osłony, ustawiamy kursor na pierwszej linii programu, wciskamy klawisz Servo ON a następnie klawisz START. Chwycenie przedmiotu możliwe jest po odpowiednim wysterowaniu wyjść chwytaka zamocowanego na kiści robota. W tym celu należy ustawić kursor na odpowiedniej linii programu, wcisnąć klawisz Inform List i z bocznego menu komend wybrać DOUT (Digital Output), ustawić numer wyjścia(xx) oraz stan wyjścia na ON. Podobnie postępujemy przy programowaniu otwarcia chwytaka przy czym ustawiamy stan wyjścia na OFF. Nałożenie ruchu oscylacyjnego na zadaną trajektorię ruchu robota następuje przy wykorzystaniu komendy WAVON wybieranej z bocznego menu dostępnego po wciśnięciu klawisza Inform List i wpisaniu numeru wywoływanych oscylacji. Przy czym zdefiniowanie parametrów oscylacji dostępne jest z Obszaru Menu Głównego z zakładki General. Zadania do wykonania: 1. Pobranie detalu zza przeszkody. 2. Nałożenie ruchu oscylacyjnego na zadaną trajektorię ruchu. 3. Paletyzacja detali. Po wykonaniu ćwiczenia należy wykonać sprawozdanie z wykonanych działań zawierające wnioski i istotne uwagi dotyczące laboratorium. str. 11

ON a następnie klawisz START. Chwycenie przedmiotu możliwe jest po odpowiednim wysterowaniu wyjść chwytaka zamocowanego na kiści robota.
