Instrukcja obsługi programu SGK1 android

Transkrypt

1 Instrukcja obsługi programu SGK1 android Instalacja programu: Wymagania programowe: System operacyjny minimum: Android 4.2 Rozdzielczość ekranu minimum : 600x300 pikseli Instalacja programu krok po kroku: Najpierw ustawiamy w telefonie lub tablecie zabezpieczenia: na zezwolenie instalacji z nieznanych źródeł (jeśli w naszym systemie nie było wcześniej znaczonej takiej opcji) 1

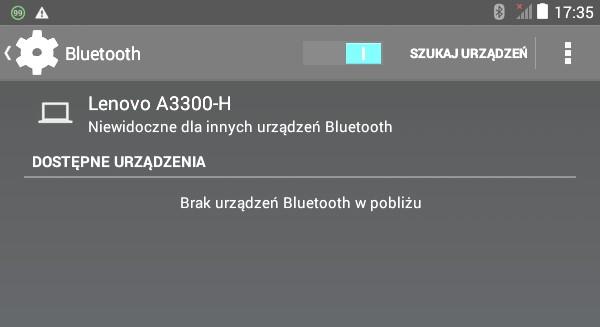

2 Kolejno przechodzimy do instalacji programu, po zainstalowaniu programu należy wykryć nasz moduł bluetooth sterownika kotła, więc podchodzimy do kotła z naszym telefonem lub tabletem, w sterowniku kotła wchodzimy do menu bluetooth i ustawiamy tryb na włączony co powinno skutkować pojawieniem się ikony bluetooth w panelu głównym sterownika. Kolejno w naszym androidzie włączamy moduł bluetooth, dajemy wyszukaj wszystkie urządzenia: powinno wykryć moduł HC-06 parujemy - kod:1, 2, 3, 4 Ustawiamy czas widoczności modułu bluetooth na: brak limitu czasu ( w przypadku gdy mamy problemy z połączeniem nawet z odległości 1 metra od sterownika) 2

3 Kolejno wchodzimy do ustawień wyświetlacza i zmieniamy czas uśpienia na 30 minut. Teraz należy jeszcze ustawić telefon aby przy ładowaniu był zawsze włączony wyświetlacz i nie przechodził w stań uśpienia, więc w menu opcje programistyczne zmieniamy pozostaw ekran włączony 3

4 Jeśli w naszych ustawieniach nie posiadamy menu: opcje programistyczne to trzeba będzie to menu odblokować, więc robimy to w pozycji informacje o tablecie czy telefonie: (klikamy 7 razy na numer kompilacji i powinna się pojawić informacja, że jest już dostępne menu programistyczne) Program: Otwieramy program SGK1 włączamy bluetooth w naszym telefonie, tablecie, wchodzimy do menu bluetooth i wybieramy nasz moduł sterownika kotła: 4

5 Rodzaj połączenia: stałe: (zalecany) ciągle łączy się z naszym sterownikiem na kotle i zmienia stan ustawienia w kotle modułu bluetooth na stale włączony, okresowe: co 5 minut podejmuje próbę połączenia się z naszym sterownikiem na kotle, tutaj także zmienia stan ustawienia w kotle modułu bluetooth na okresowe włączanie. Jeśli jesteśmy pewni co do odległości od kotła (pamiętać należy: moduły bluetooth mają zasięg do 10 m), że dostępny jest nasz moduł to od razu przyciskamy połącz z kotłem, jeśli po chwili nie będzie informacji (ikona bluetooth przekreślona) oznacza to, że próba łączenia się nie przyniosła efektu, w tym wypadku nie będzie podejmowana kolejna próba łączenia się ze strony programu, więc sami musimy spróbować jeszcze raz. Natomiast jeśli zostanie utworzone połączenie to w przypadku utraty łącza program po kilku sekundach sam spróbuje się połączyć na nowo. Jeśli nie jesteśmy pewni łącza albo moduł na kotle jest ustawiony w stan czuwania to dajemy testuj połączenie bluetooth, program będzie próbował się połączyć w opcji ciągłej, jeśli zostanie utworzone połączenie to klikniecie na przerwij test połączenia skutkuje automatycznym przejściem w stan połączenia z kotłem. 5

6 Przykłady: chwilowa utrata łącza, program sam spróbuje się ponownie połączyć: Menu: EXIT: jeśli nie korzystamy z aplikacji, aby nie obciążać systemu wychodzimy z programu. ALARMY: dostępne tylko w czasie połączenia z kotłem. 6

7 ZADANA T: (temperatura): można zmieniać temperaturę zadaną kotła i bojlera w sterowniku, funkcja dostępna tylko w czasie połączenia z kotłem. WYKRESY: SMS: 7

8 Można zaprogramować 3 numery telefonów wpisujemy kierunkowy i numer telefonu. Należy pamiętać, że program wysyła sms tylko wtedy jeśli ekran jest aktywny więc musimy podłączyć nasz telefon, tablet do zasilania. Komendy z telefonu (tylko duże litery): SGK1 otrzymujemy sms o temperaturze kotła, bojlera, komina, pracy pomp, dmuchawy i stanie kotła oraz połączeniu bluetooth. SGK1ZADANA podajemy zadaną temperaturę do zmiany na kotle pierwsza to zadana kotła, druga to bojlera (pomiędzy zadanymi ma być przerwa 1 spacja i zachowana długość ciągu wyrazowego). Otrzymujemy 2 informacje: 1 - o tym, że została przyjęta do realizacji zmiana temperatur zadanych, 2 - po zmianie (wykonanej w trakcie dostępnego połączenia ze sterownikiem) o wykonaniu zadania. SGK1ALARMON, aktywnych alarmach. SGK1ALARMOFF włączenie i wyłącznie powiadomienia sms o 8
