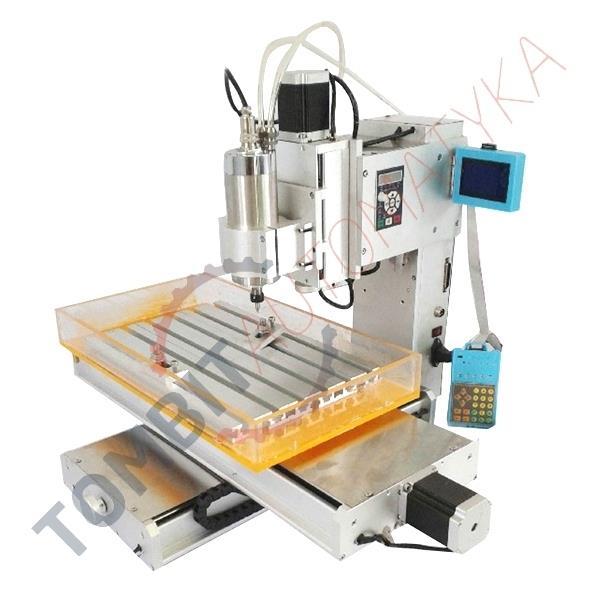

1 Frezarka serii HY-TB3 trzyosiowa Instrukcja obsługi 1 S t r o n a

2 Spis treści: Dane techniczne: 3 Funkcje dodatkowe: 4 Podłączenie interfejsu: 4 Praca maszyny: 5 Opis panelu sterującego maszyny: 5 Opis menu głównego: 6 Menu ustawień: 6 Zapis pracy z podłączonym komputerem sterującym: 8 Zapis pracy przy sterowaniu ręcznym: 9 Przed użyciem: 9 Oprogramowanie: 10 2 S t r o n a

3 Dane techniczne: Wymiary maszyny Pole robocze Max grubość materiału Wymiary stołu teowego Max obciążenie stołu teowego Wykonanie ramy Śruby kulowe Prowadnice liniowe Wymiar X Wymiar Y Wymiar Z Silniki krokowe Wrzeciono Prędkość obrotowa wrzeciona Dokładność wrzeciona Max prędkość pozycjonowania Dokładność pozycjonowania Prędkość skrawania Oś obrotowa Max prędkość obrotowa osi A Max obciążenie osi A Urządzenie bezpieczeństwa Oprogramowanie Obsługiwane formaty Interfejs komunikacyjny sterownik - PC Napięcie zasilania Waga maszyny Dodatkowo w zestawie 520 X 660 X 580 mm 300 X 400 mm 100 mm 240 x 400 x 20 mm 50 kg Stal nierdzewna SFU 1605, 16 X 5 mm Wał chromowany i łożyska liniowe (61 HRC) fi 20 mm fi 20 mm fi 16 mm 3 x 1,76 Nm, 3 A 1.5 kw, ER11 (6 mm), chłodzone wodą RPM/min promieniowa < 0.03 mm, osiowa < 0.01 mm 4000 mm/ min 0.02 mm mm/ min 4 oś obrotowa możliwość rozbudowy 180 rpm/ min 15 kg Przycisk zatrzymania awaryjnego Mach 3, Emc2, Kcam4 G code/.nc/.ncc/.tab/.txt LPT 220 VAC 96 Kg frezy, kabel LPT i zasilający, konik, uchwyt mocujący, pompa wody 3 S t r o n a

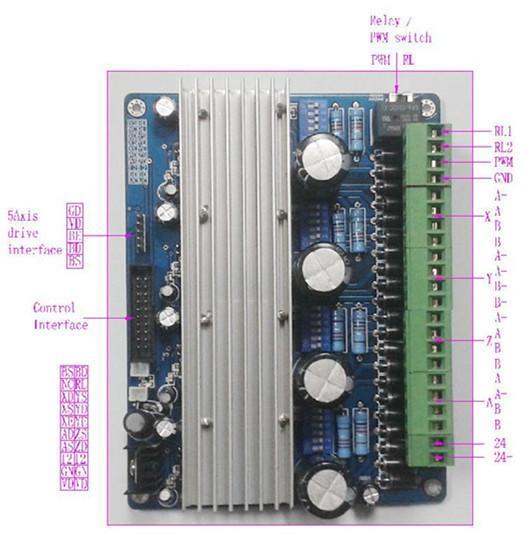

4 Gwarancja 1 rok Funkcje dodatkowe: 1. Wbudowany mikrokomputer o wysokiej wydajności, z możliwością dołączenia wyświetlacza LCD. 2. Mikrokomputer maszyny zapamiętuje poprzednie działania i posiada możliwość odtworzenia ich bez potrzeby udziału komputera sterującego. 3. Silniki krokowe o maks. natężeniu 5A z ośmiostopniową skalą prędkości. Wbudowane systemy zabezpieczeń (przeciwko skokom napięcia, zbyt wysokiemu natężeniu, zbyt wysokiej temperaturze) w pełni chronią podłączony do maszyny komputer sterujący. Podłączenie interfejsu: 4 S t r o n a

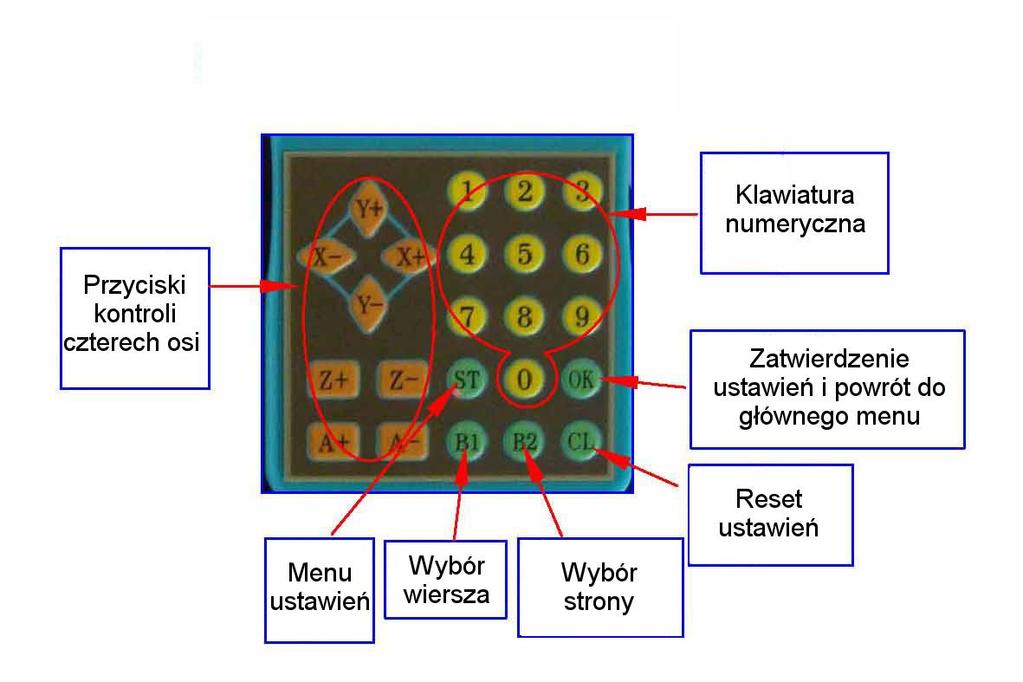

5 Praca maszyny: Opis panelu sterującego maszyny: Uwagi: 1. Wciśnij przycisk ST aby otworzyć menu ustawień. Wciśnij przycisk OK aby zakończyć ustawienia i powrócić do głównego interfejsu roboczego. 2. Wciśnij przycisk CL aby wyzerować współrzędne osi, następnie wciśnij przycisk OK aby 5 S t r o n a

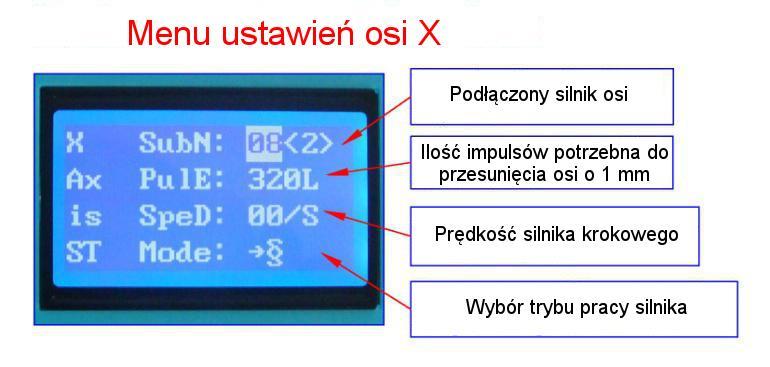

6 powrócić do głównego interfejsu. 3. Przy pomocy przycisków obsługi 4 osi możesz ręcznie ustawić osie maszyny, bez potrzeby użycia komputera sterującego. Opis menu głównego: Uwagi: 1. Zakres wartości współrzędnych osi zawiera się w przedziale od do Maszyna automatycznie zmienia tryb pracy z ręcznego zaraz po podłączeniu komputera sterującego. Po odłączeniu komputera sterującego maszyna wraca do trybu ręcznego po czasie 2 sekund. Menu ustawień: 6 S t r o n a

7 7 S t r o n a

8 1. Wciśnij przycisk ST aby wejść do menu ustawień. Wciśnij przycisk OK aby zapisać ustawienia i powrócić do menu głównego. 2. Aby poruszać się pomiędzy wierszami używaj przycisku B1. 3. Aby zmienić ustawienia w wybranym wierszu wciśnij przycisk B2. 4. Aby wprowadzać odpowiednie wartości liczbowe używaj klawiatury numerycznej. Zapis pracy z podłączonym komputerem sterującym: 1. Użyj opcji REC aby zapisać przebieg pracy urządzenia. Maszyna może jednorazowo zapisać do 1800 kroków. Wciśnięcie przycisku B2 rozpoczyna zapis, ponowne wciśnięcie B2 zatrzymuje zapis. 2. Użyj opcji RUN jeśli chcesz odtworzyć zapisany przebieg pracy maszyny. Wciśnięcie przycisku B2 rozpoczyna odtwarzanie, ponownie wciśnięcie B2 zatrzymuje odtwarzanie. 3. Wciśnij ST aby wrócić do menu ustawień. 8 S t r o n a

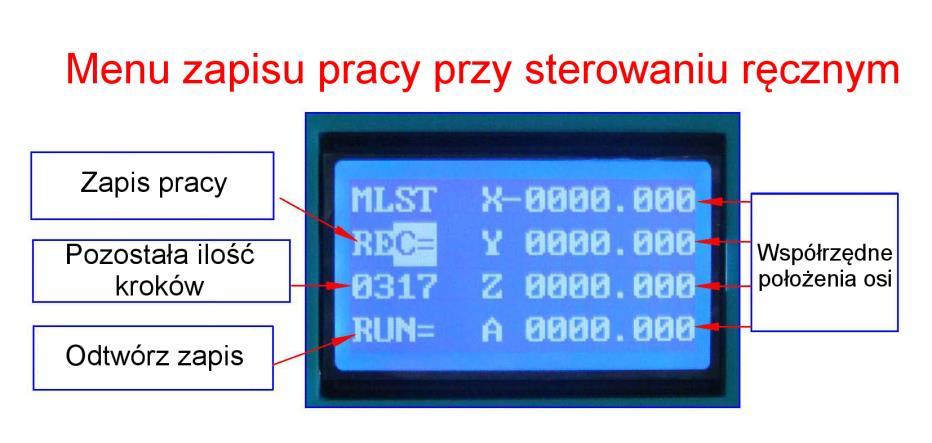

9 Zapis pracy przy sterowaniu ręcznym: 1. Zakres wartości współrzędnych osi zawiera się w przedziale od do Maszyna może jednorazowo zapisać do 1800 kroków (wartość tą można zwiększyć podłączając do maszyny pamięć zewnętrzną, np. pendrive). 3. Aby zmieniać ustawienia używaj przycisku B2. Aby przełączać się pomiędzy wierszami używaj przycisku B1. 4. Aby ręcznie wprowadzić koordynaty osi, wybierz pożądaną oś przy użyciu przycisku B2. Następnie, wyzeruj wartość przy użyciu przycisku CL i wprowadź wartość przy pomocy klawiatury numerycznej. Następnie wciśnij przycisk B2 aby zapisać wartość (za każdym razem możesz wprowadzić koordynaty tylko dla jednej osi). Przed użyciem: 1. Pamiętaj o odpowiednim napięciu. Silnik krokowy 42 używa napięcia 12-16V/DC, silnik V/DC, silnik V/DC. 2. Sprawdź jakim silnikiem dysponujesz aby odpowiednio go podłączyć. 9 S t r o n a

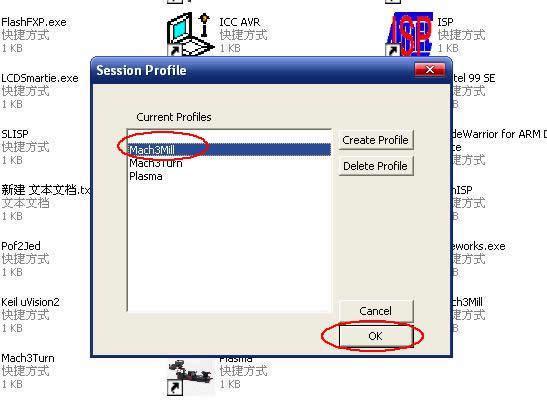

10 Oprogramowanie: 1. Wybierz oprogramowanie 2. Z menu wybierz opcję Ports and Pins. 10 S t r o n a

11 3. Wprowadź ustawienia analogicznie do tych z obrazka poniżej: 4. Wprowadź ustawienia analogicznie do tych na obrazku poniżej: 5. Zgodnie z parametrami portu równoległego płyty głównej, wprowadź zmiany do oprogramowania widoczne na obrazku poniżej: 11 S t r o n a

12 6. Wprowadź ustawienia jak poniżej: 12 S t r o n a

13 13 S t r o n a

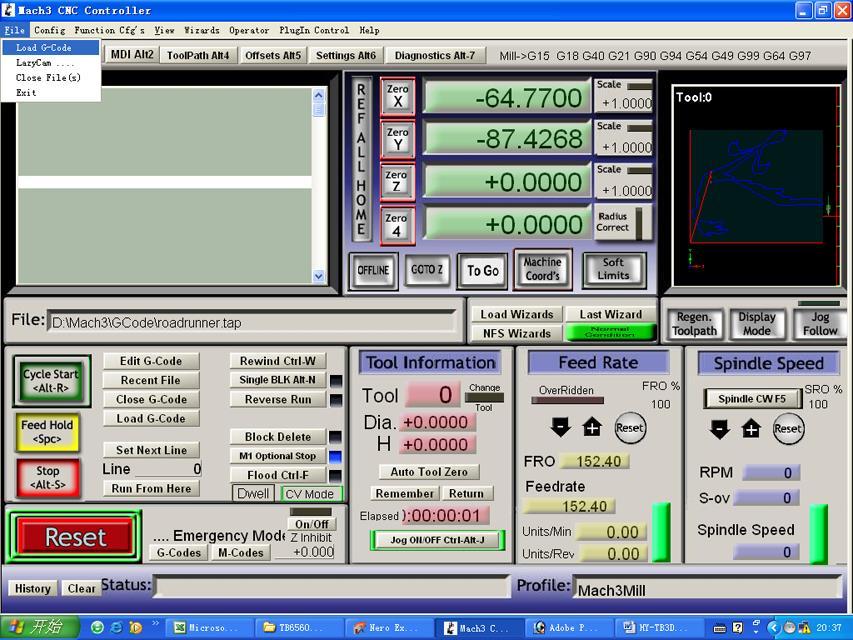

14 7. Teraz możemy wczytać G-Code: 14 S t r o n a

15 8. Po wczytaniu GCode u zauważysz mrugający przycisk Reset. Kliknij go myszką aby przestał mrugać. Dopiero wtedy będziesz mógł rozpocząć pracę z maszyną. 15 S t r o n a
