Dokumentacja Licznika PLI-2

Wielkość: px
Rozpocząć pokaz od strony:

Download "Dokumentacja Licznika PLI-2"

Transkrypt

1 Produkcja - Usługi - Handel PROGRES PUH Progres Bogdan Markiewicz Bydgoszcz ul. Szczecińska 30 tel.: (052) , , fax.: (052) progres@progres-sc.com.pl Dokumentacja Licznika PLI-2 Bydgoszcz, grudzień 2003 Spis treści:

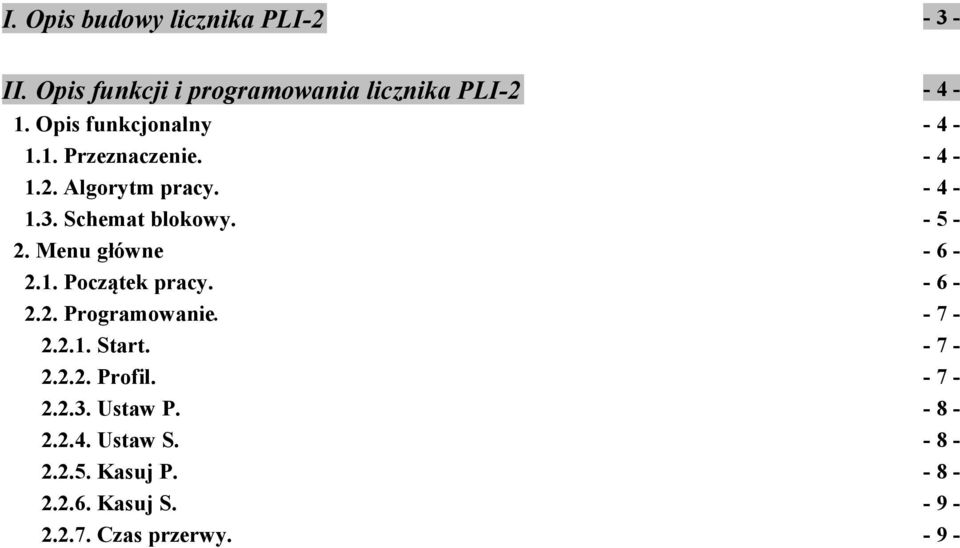

2 I. Opis budowy licznika PLI II. Opis funkcji i programowania licznika PLI Opis funkcjonalny Przeznaczenie Algorytm pracy Schemat blokowy Menu główne Początek pracy Programowanie Start Profil Ustaw P Ustaw S Kasuj P Kasuj S Czas przerwy

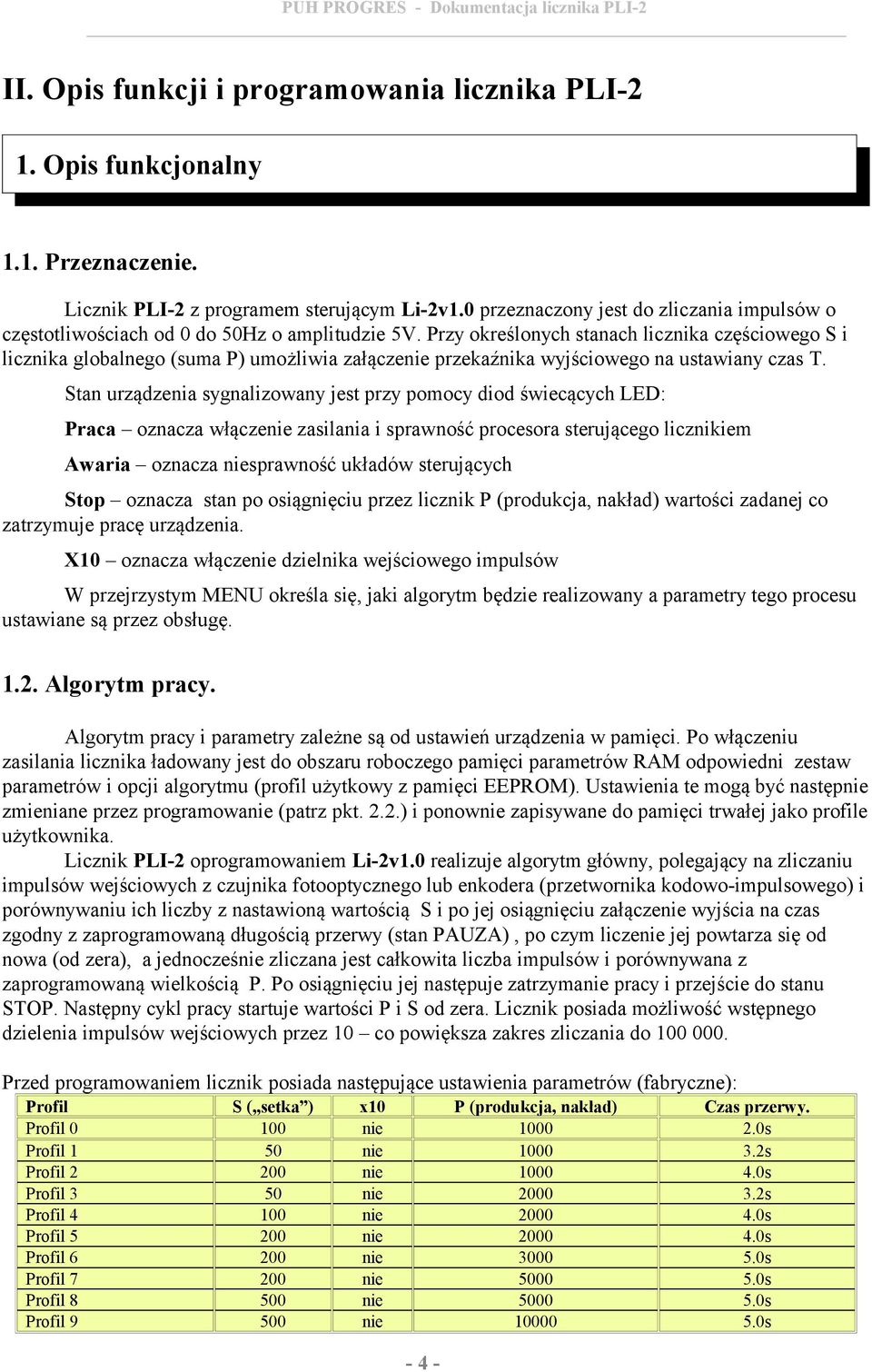

3 I. Opis budowy licznika PLI-2 Produkowany przez nas licznik PLI- 2, składa się z: 4płyty bazowej licznika PLI-2 zawierającej zasilacz 24V z zabezpieczeniem, układ kontroli pracy procesora i układy wykonawcze wejść i wyjść, 4modułu procesora P zawierającego mikrokontroler z oprogramowaniem i pamięcią ustawień parametrów, przetwornicę 24/5V, układ nadzoru zasilania i resetu oraz wzmacniacz pomiarowy i zabezpieczenia wejść i wyjść logicznych 4modułu wyświetlacza i klawiatury KLD-4 wyposażonego w 5 przycisków membranowych, wyświetlacz alfanumeryczny LCD 2 x 16 znaków oraz diody LED sygnalizujące stan urządzenia. Licznik zamknięty jest w obudowie z tworzywa o szerokości 170mm i wysokości 84mm przystosowanej do mocowania przez tylną ścianę. Na górnej ściance umieszczony jest wyłącznik zasilania. Podłączenia do instalacji dokonuje się poprzez umieszczone na płycie bazowej i dostępne po zdjęciu tylnej ścianki urządzenia zaciski śrubowe. Podstawowe dane techniczne: Zasilanie: 220VAC +10%,-15%, (zabezpieczenie 0,1A) Pobór mocy: 3VA Zakres temperatur pracy: 0 do +45 C Funkcjonalność: Zliczanie i wyświetlanie, przełączanie styku po paczce na czas T Liczba wyjść przekaźnikowych: 1 styk przełączny Obciążalność styków: 2A/ 24Vdc, 1,0A/ 220Vac Liczba wejść zliczających: 2 Maksymalne napięcie wej: +24V,-24V Obsługiwany typ czujnika: fotodioda 10mA, wyjścia przetworników imp.-kodowych OC i push-pull Częstotliwość zliczana: 0Hz do 50Hz Zakres liczenia globalny: 1 do imp. [z dzielnikiem do imp.] Zakres liczenia paczek: 1 do 500 imp. [z dzielnikiem do imp.] Zasilanie nadajnika LED: 5 VDC +10%,-10%, Rg=120 Ω lub 24 VDC +10%,-10%, Rg=470 Ω Wyświetlacz: 2 wiersze x16 znaków Wymiary: 170 x 84 x 37 mm Max. średnica przewodów: 1.2 mm ( 1mm 2 ) - 3 -

4 II. Opis funkcji i programowania licznika PLI-2 1. Opis funkcjonalny 1.1. Przeznaczenie. Licznik PLI-2 z programem sterującym Li-2v1.0 przeznaczony jest do zliczania impulsów o częstotliwościach od 0 do 50Hz o amplitudzie 5V. Przy określonych stanach licznika częściowego S i licznika globalnego (suma P) umożliwia załączenie przekaźnika wyjściowego na ustawiany czas T. Stan urządzenia sygnalizowany jest przy pomocy diod świecących LED: Praca oznacza włączenie zasilania i sprawność procesora sterującego licznikiem Awaria oznacza niesprawność układów sterujących Stop oznacza stan po osiągnięciu przez licznik P (produkcja, nakład) wartości zadanej co zatrzymuje pracę urządzenia. X10 oznacza włączenie dzielnika wejściowego impulsów W przejrzystym MENU określa się, jaki algorytm będzie realizowany a parametry tego procesu ustawiane są przez obsługę Algorytm pracy. Algorytm pracy i parametry zależne są od ustawień urządzenia w pamięci. Po włączeniu zasilania licznika ładowany jest do obszaru roboczego pamięci parametrów RAM odpowiedni zestaw parametrów i opcji algorytmu (profil użytkowy z pamięci EEPROM). Ustawienia te mogą być następnie zmieniane przez programowanie (patrz pkt. 2.2.) i ponownie zapisywane do pamięci trwałej jako profile użytkownika. Licznik PLI-2 oprogramowaniem Li-2v1.0 realizuje algorytm główny, polegający na zliczaniu impulsów wejściowych z czujnika fotooptycznego lub enkodera (przetwornika kodowo-impulsowego) i porównywaniu ich liczby z nastawioną wartością S i po jej osiągnięciu załączenie wyjścia na czas zgodny z zaprogramowaną długością przerwy (stan PAUZA), po czym liczenie jej powtarza się od nowa (od zera), a jednocześnie zliczana jest całkowita liczba impulsów i porównywana z zaprogramowaną wielkością P. Po osiągnięciu jej następuje zatrzymanie pracy i przejście do stanu STOP. Następny cykl pracy startuje wartości P i S od zera. Licznik posiada możliwość wstępnego dzielenia impulsów wejściowych przez 10 co powiększa zakres zliczania do Przed programowaniem licznik posiada następujące ustawienia parametrów (fabryczne): Profil S ( setka ) x10 P (produkcja, nakład) Czas przerwy. Profil nie s Profil 1 50 nie s Profil nie s Profil 3 50 nie s Profil nie s Profil nie s Profil nie s Profil nie s Profil nie s Profil nie s - 4 -

5 1.3. Schemat blokowy. Rys. 1. Schemat blokowy licznika PLI-2-5 -

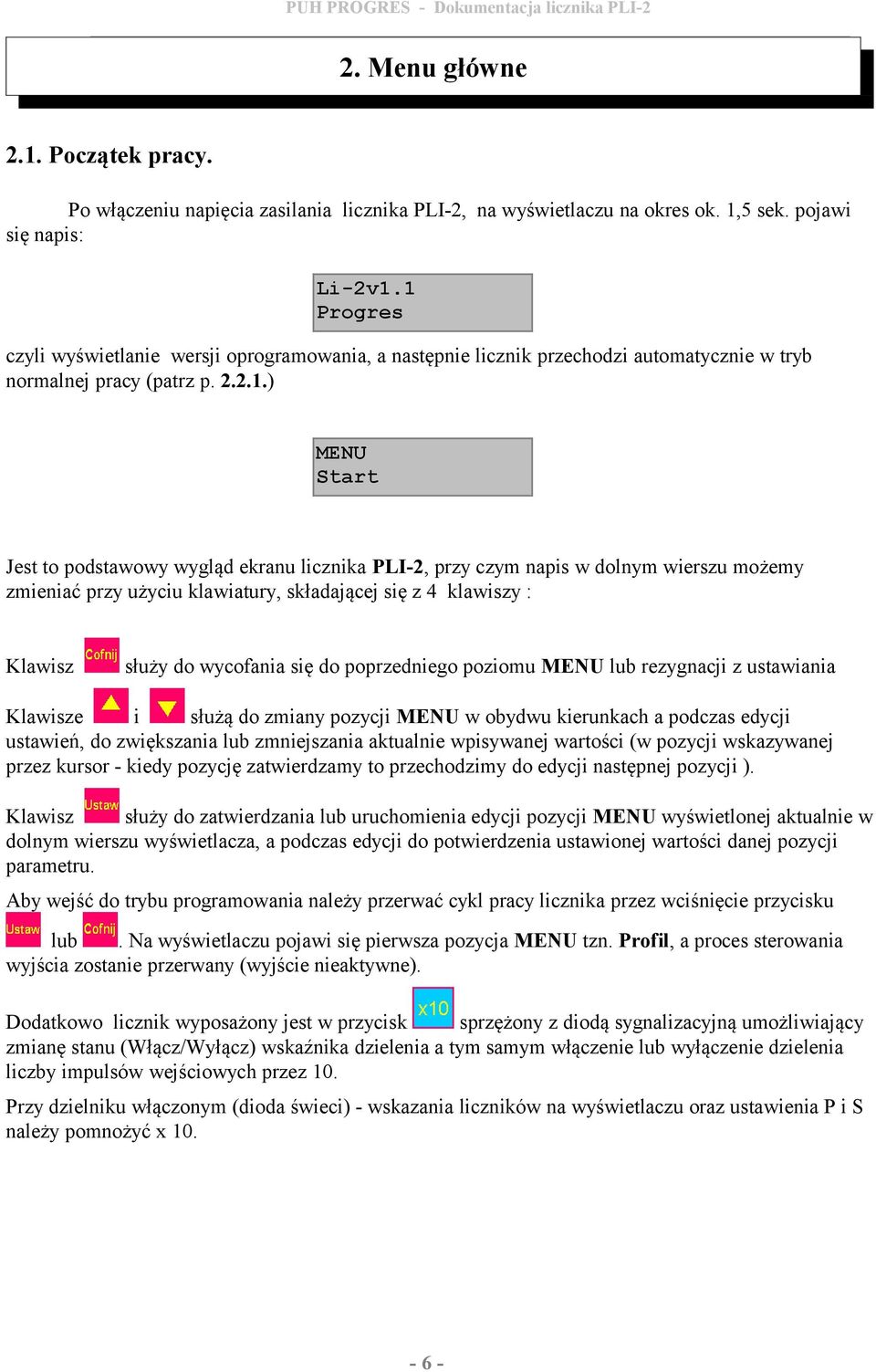

6 2. Menu główne 2.1. Początek pracy. Po włączeniu napięcia zasilania licznika PLI-2, na wyświetlaczu na okres ok. 1,5 sek. pojawi się napis: Li-2v1.1 Progres czyli wyświetlanie wersji oprogramowania, a następnie licznik przechodzi automatycznie w tryb normalnej pracy (patrz p ) MENU Start Jest to podstawowy wygląd ekranu licznika PLI-2, przy czym napis w dolnym wierszu możemy zmieniać przy użyciu klawiatury, składającej się z 4 klawiszy : Klawisz służy do wycofania się do poprzedniego poziomu MENU lub rezygnacji z ustawiania Klawisze i służą do zmiany pozycji MENU w obydwu kierunkach a podczas edycji ustawień, do zwiększania lub zmniejszania aktualnie wpisywanej wartości (w pozycji wskazywanej przez kursor - kiedy pozycję zatwierdzamy to przechodzimy do edycji następnej pozycji ). Klawisz służy do zatwierdzania lub uruchomienia edycji pozycji MENU wyświetlonej aktualnie w dolnym wierszu wyświetlacza, a podczas edycji do potwierdzenia ustawionej wartości danej pozycji parametru. Aby wejść do trybu programowania należy przerwać cykl pracy licznika przez wciśnięcie przycisku lub. Na wyświetlaczu pojawi się pierwsza pozycja MENU tzn. Profil, a proces sterowania wyjścia zostanie przerwany (wyjście nieaktywne). Dodatkowo licznik wyposażony jest w przycisk sprzężony z diodą sygnalizacyjną umożliwiający zmianę stanu (Włącz/Wyłącz) wskaźnika dzielenia a tym samym włączenie lub wyłączenie dzielenia liczby impulsów wejściowych przez 10. Przy dzielniku włączonym (dioda świeci) - wskazania liczników na wyświetlaczu oraz ustawienia P i S należy pomnożyć x

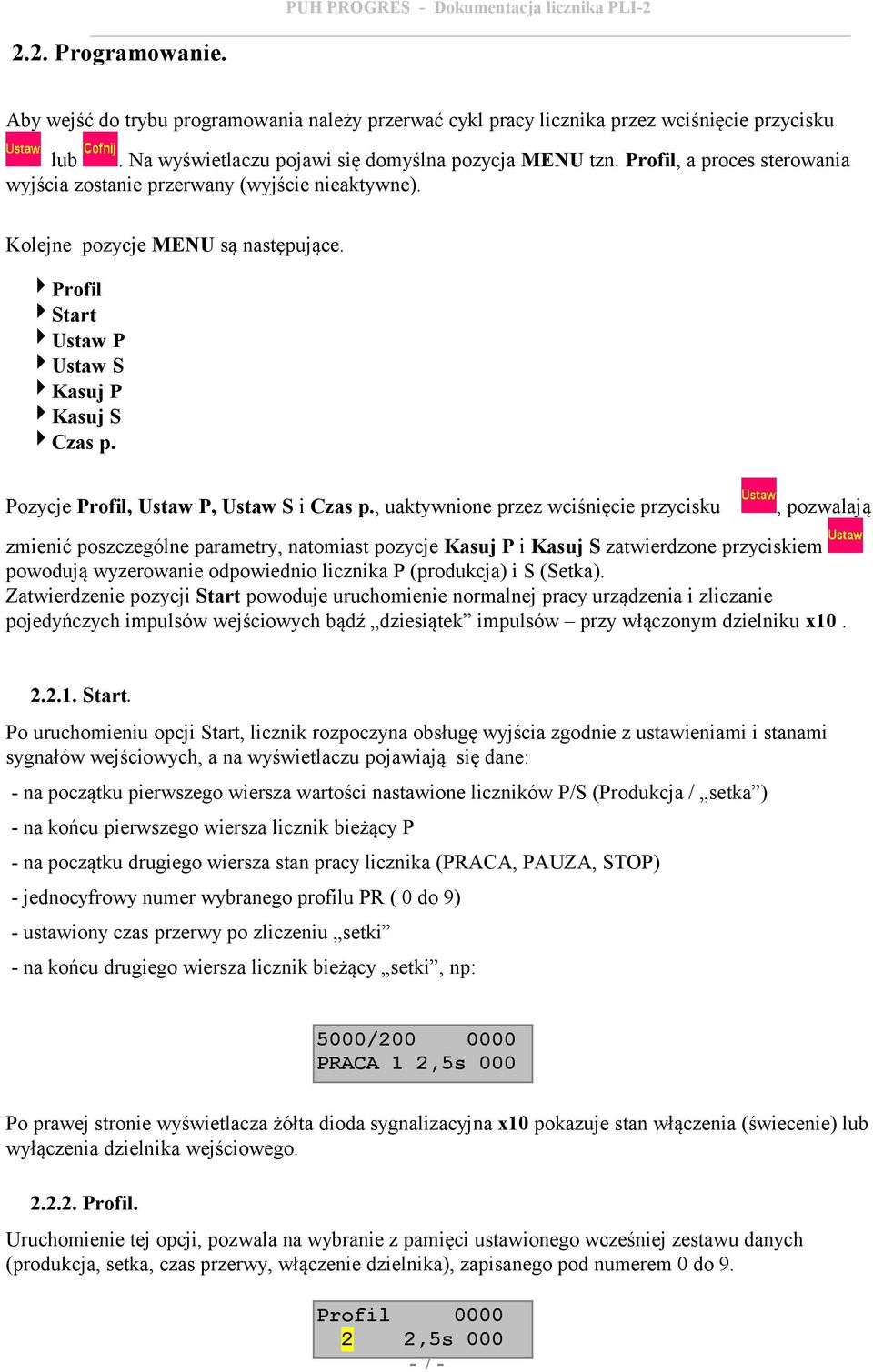

7 2.2. Programowanie. Aby wejść do trybu programowania należy przerwać cykl pracy licznika przez wciśnięcie przycisku lub. Na wyświetlaczu pojawi się domyślna pozycja MENU tzn. Profil, a proces sterowania wyjścia zostanie przerwany (wyjście nieaktywne). Kolejne pozycje MENU są następujące. 4Profil 4Start 4Ustaw P 4Ustaw S 4Kasuj P 4Kasuj S 4Czas p. Pozycje Profil, Ustaw P, Ustaw S i Czas p., uaktywnione przez wciśnięcie przycisku, pozwalają zmienić poszczególne parametry, natomiast pozycje Kasuj P i Kasuj S zatwierdzone przyciskiem powodują wyzerowanie odpowiednio licznika P (produkcja) i S (Setka). Zatwierdzenie pozycji Start powoduje uruchomienie normalnej pracy urządzenia i zliczanie pojedyńczych impulsów wejściowych bądź dziesiątek impulsów przy włączonym dzielniku x Start. Po uruchomieniu opcji Start, licznik rozpoczyna obsługę wyjścia zgodnie z ustawieniami i stanami sygnałów wejściowych, a na wyświetlaczu pojawiają się dane: - na początku pierwszego wiersza wartości nastawione liczników P/S (Produkcja / setka ) - na końcu pierwszego wiersza licznik bieżący P - na początku drugiego wiersza stan pracy licznika (PRACA, PAUZA, STOP) - jednocyfrowy numer wybranego profilu PR ( 0 do 9) - ustawiony czas przerwy po zliczeniu setki - na końcu drugiego wiersza licznik bieżący setki, np: 5000/ PRACA 1 2,5s 000 Po prawej stronie wyświetlacza żółta dioda sygnalizacyjna x10 pokazuje stan włączenia (świecenie) lub wyłączenia dzielnika wejściowego Profil. Uruchomienie tej opcji, pozwala na wybranie z pamięci ustawionego wcześniej zestawu danych (produkcja, setka, czas przerwy, włączenie dzielnika), zapisanego pod numerem 0 do 9. Profil ,5s

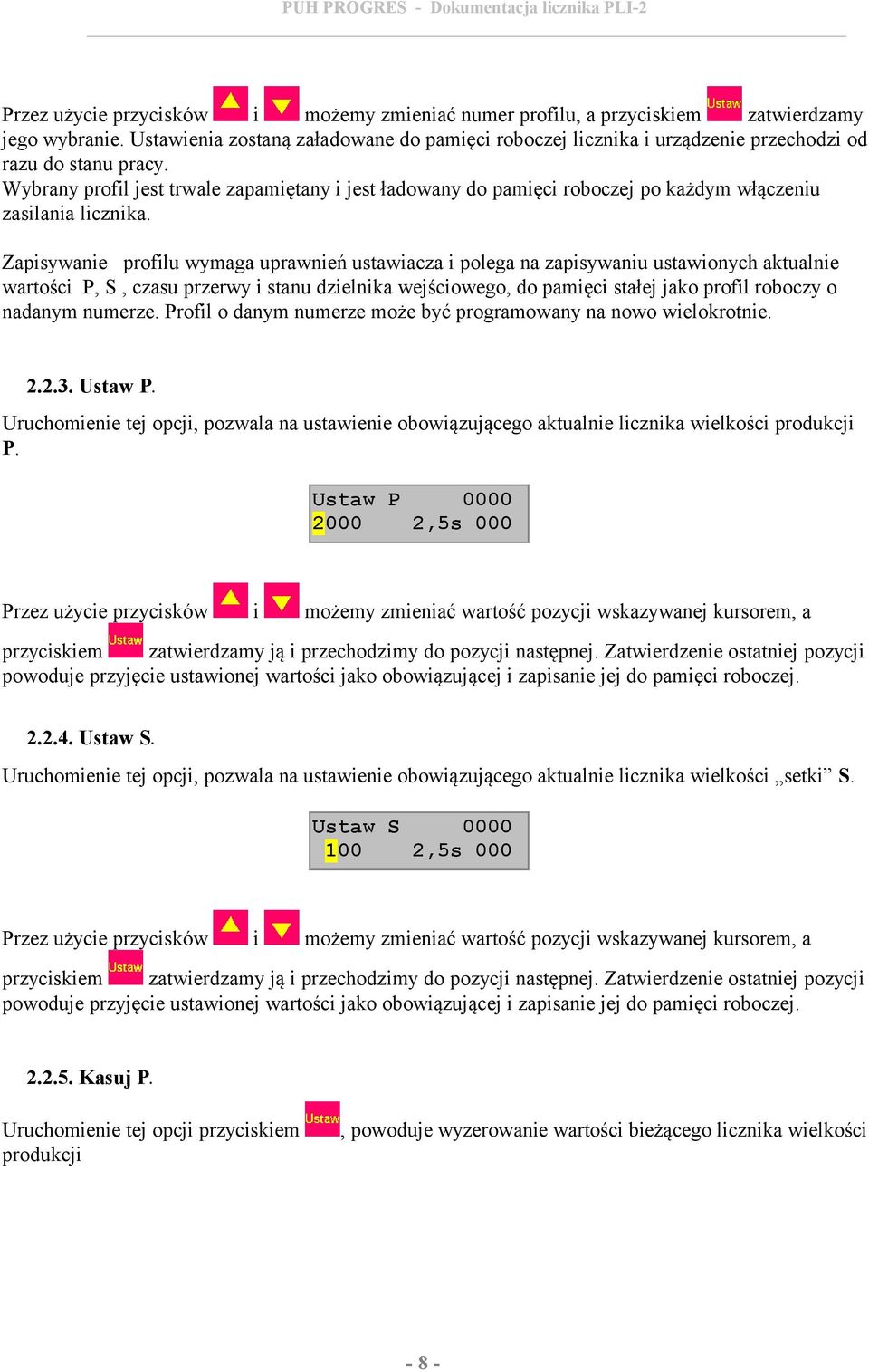

8 Przez użycie przycisków i możemy zmieniać numer profilu, a przyciskiem zatwierdzamy jego wybranie. Ustawienia zostaną załadowane do pamięci roboczej licznika i urządzenie przechodzi od razu do stanu pracy. Wybrany profil jest trwale zapamiętany i jest ładowany do pamięci roboczej po każdym włączeniu zasilania licznika. Zapisywanie profilu wymaga uprawnień ustawiacza i polega na zapisywaniu ustawionych aktualnie wartości P, S, czasu przerwy i stanu dzielnika wejściowego, do pamięci stałej jako profil roboczy o nadanym numerze. Profil o danym numerze może być programowany na nowo wielokrotnie Ustaw P. Uruchomienie tej opcji, pozwala na ustawienie obowiązującego aktualnie licznika wielkości produkcji P. Ustaw P ,5s 000 Przez użycie przycisków i możemy zmieniać wartość pozycji wskazywanej kursorem, a przyciskiem zatwierdzamy ją i przechodzimy do pozycji następnej. Zatwierdzenie ostatniej pozycji powoduje przyjęcie ustawionej wartości jako obowiązującej i zapisanie jej do pamięci roboczej Ustaw S. Uruchomienie tej opcji, pozwala na ustawienie obowiązującego aktualnie licznika wielkości setki S. Ustaw S ,5s 000 Przez użycie przycisków i możemy zmieniać wartość pozycji wskazywanej kursorem, a przyciskiem zatwierdzamy ją i przechodzimy do pozycji następnej. Zatwierdzenie ostatniej pozycji powoduje przyjęcie ustawionej wartości jako obowiązującej i zapisanie jej do pamięci roboczej Kasuj P. Uruchomienie tej opcji przyciskiem produkcji, powoduje wyzerowanie wartości bieżącego licznika wielkości - 8 -

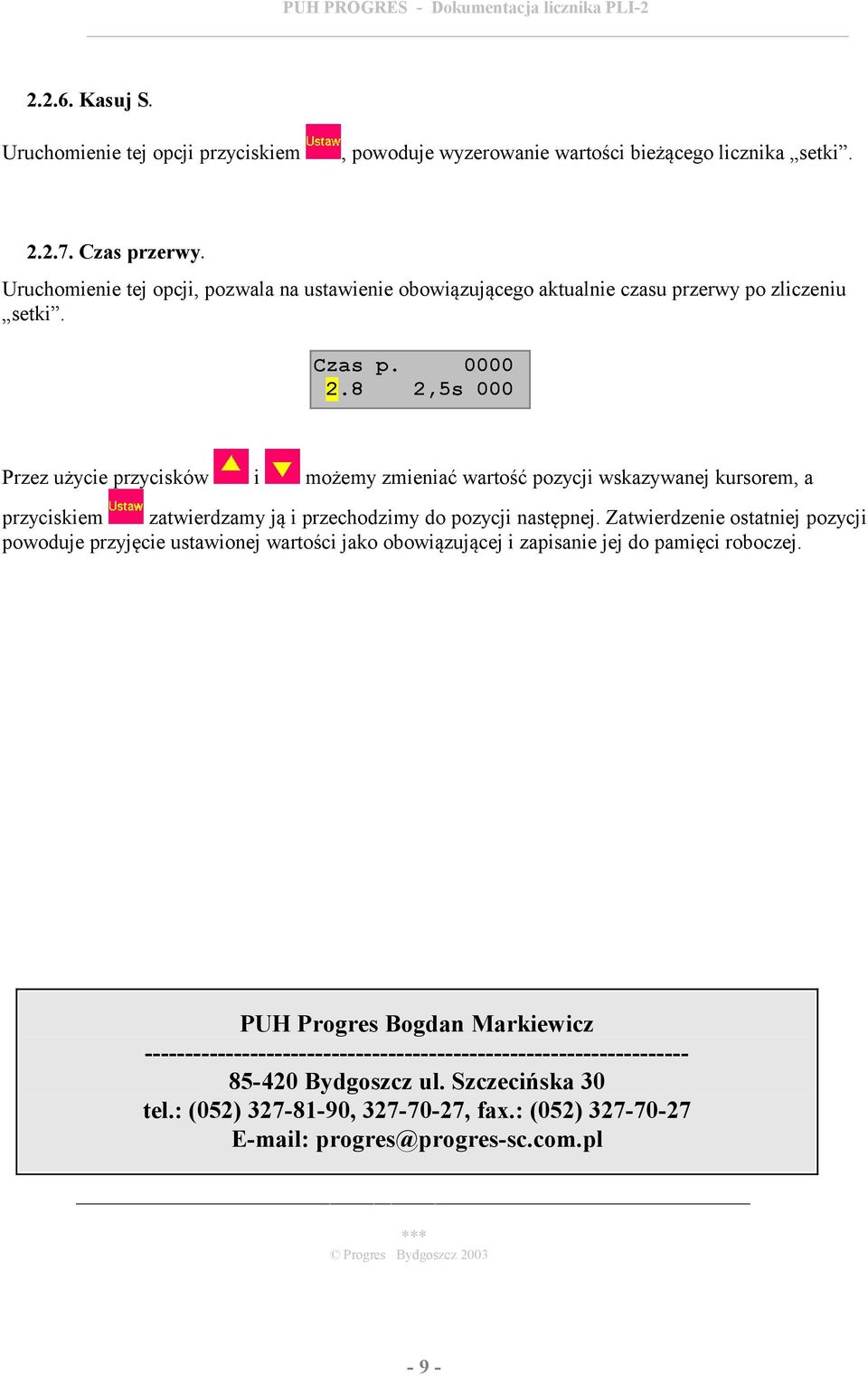

9 Kasuj S. Uruchomienie tej opcji przyciskiem, powoduje wyzerowanie wartości bieżącego licznika setki Czas przerwy. Uruchomienie tej opcji, pozwala na ustawienie obowiązującego aktualnie czasu przerwy po zliczeniu setki. Czas p ,5s 000 Przez użycie przycisków i możemy zmieniać wartość pozycji wskazywanej kursorem, a przyciskiem zatwierdzamy ją i przechodzimy do pozycji następnej. Zatwierdzenie ostatniej pozycji powoduje przyjęcie ustawionej wartości jako obowiązującej i zapisanie jej do pamięci roboczej. PUH Progres Bogdan Markiewicz Bydgoszcz ul. Szczecińska 30 tel.: (052) , , fax.: (052) progres@progres-sc.com.pl *** Progres Bydgoszcz
