1 Platforma pro analýzu, agregaci a vizualizaci otevřených dat souvisejících s územním plánováním University of West Bohemia March 4, 2014

2 Obsah 1 2 3

3 Obsah 1 2 3

4 Otevřená data (Open data) jsou horkým tématem současnosti, avšak jejich reálné využití není stále příliš časté. Jednou z důležitých veřejně dostupných datových sad jsou bezesporu data související s územním plánováním. Příspěvek si klade za cíl představit současné výsledky projektu Plan4Business (projekt FP7), v jehož rámci došlo k vytvoření softwarové platformy pro harmonizaci, analýzu a vizualizaci souvisejících datových sad se zaměřením na pokrytí území EU.

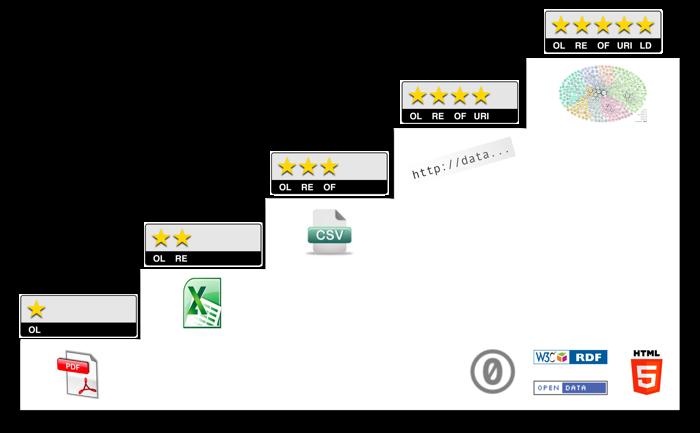

5 Open data

6 Dostupná data v ČR a EU EU statistické údaje - Eurostat prostorová data - INSPIRE ČÚZḰ udaje o budovách údaje o parcelách údaje o ochranných zónách apod Crowd sourced data Open Street Map

7 Dostupná data v ČR a EU EU statistické údaje - Eurostat prostorová data - INSPIRE ČÚZḰ udaje o budovách údaje o parcelách údaje o ochranných zónách apod Crowd sourced data Open Street Map

8 Dostupná data v ČR a EU EU statistické údaje - Eurostat prostorová data - INSPIRE ČÚZḰ udaje o budovách údaje o parcelách údaje o ochranných zónách apod Crowd sourced data Open Street Map

9 Dostupná data v ČR a EU EU statistické údaje - Eurostat prostorová data - INSPIRE ČÚZḰ udaje o budovách údaje o parcelách údaje o ochranných zónách apod Crowd sourced data Open Street Map

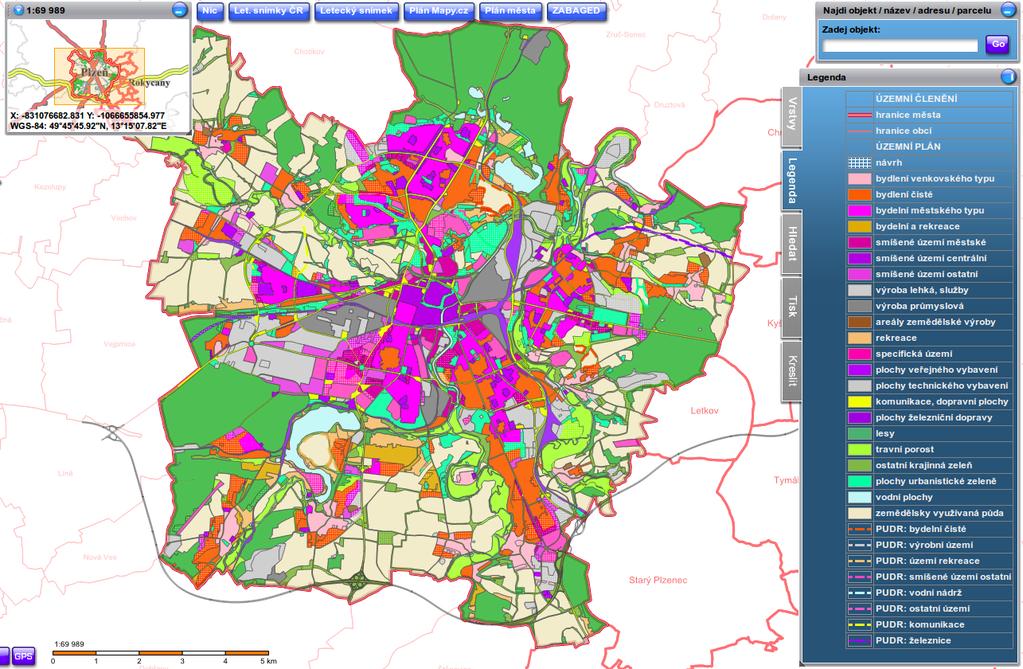

10 Územní plány data v proprietárním formátu data v ruzném datovém modelu většinou rastrová data viz Stopařův průvodce po Galaxii Na začátku byla oznámení o demolici. To první se nacházelo ve sklepení stavebního úřadu jistého města na Zemi. To druhé o pouhé dva světelné roky na příslušném spádovém stavebním úřadu pro planetu Zemi. Že je nikdo nečetl a neprotestoval? Jeho chyba. Demoliční výměr se měl uskutečnit...

11 Územní plány data v proprietárním formátu data v ruzném datovém modelu většinou rastrová data viz Stopařův průvodce po Galaxii Na začátku byla oznámení o demolici. To první se nacházelo ve sklepení stavebního úřadu jistého města na Zemi. To druhé o pouhé dva světelné roky na příslušném spádovém stavebním úřadu pro planetu Zemi. Že je nikdo nečetl a neprotestoval? Jeho chyba. Demoliční výměr se měl uskutečnit...

13 Projekt plan4business - FP7 platforma pro agregaci dat a služeb územního plánování (data hub) platforma poskytující data, analýzy, vizualizace platforma umožňující harmonizaci dat

14 Obsah 1 2 3

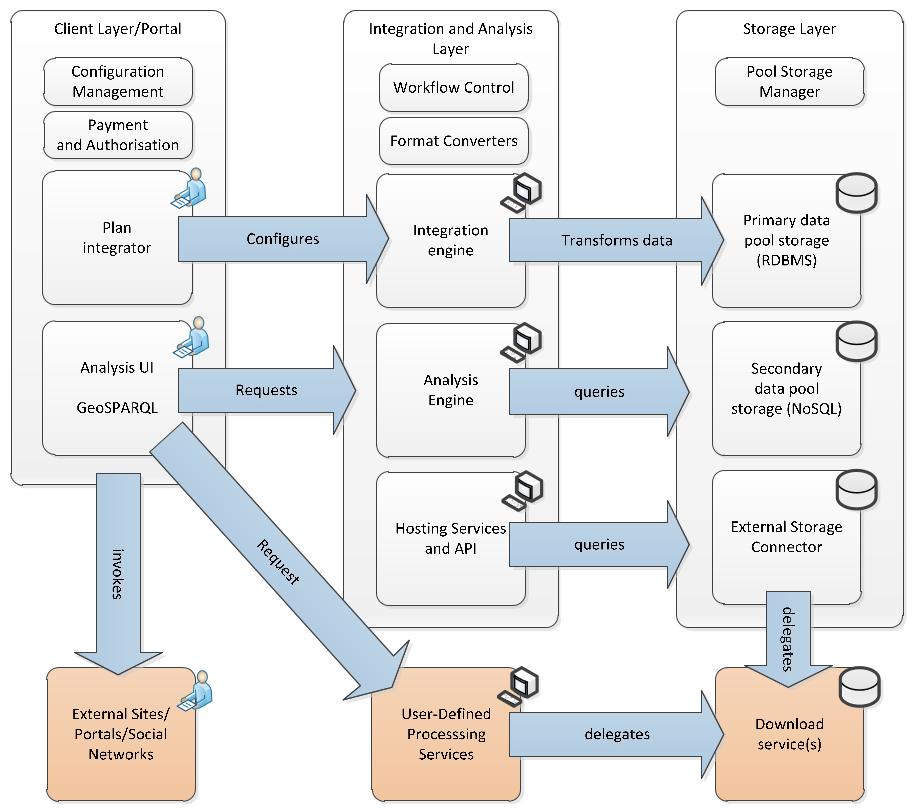

15 Analysis Engine Současný stav Data jsou k dispozici pomocí stadardu jako rastr (WMS) nebo xml (WFS) na bázi HTTP. Standard pro procesing WPS Analýza je možná, avšak není optimalizována Architektura p4b Centrální datové úložistě (Relační databáze, NoSQL) Nástroje pro integraci a analýzu Jednotný souřadnicový referenční systém, jednotný index (R-tree) Plánovač dotazů

16 Analysis Engine Současný stav Data jsou k dispozici pomocí stadardu jako rastr (WMS) nebo xml (WFS) na bázi HTTP. Standard pro procesing WPS Analýza je možná, avšak není optimalizována Architektura p4b Centrální datové úložistě (Relační databáze, NoSQL) Nástroje pro integraci a analýzu Jednotný souřadnicový referenční systém, jednotný index (R-tree) Plánovač dotazů

18 Plan Integrator Integration Engine Storage Engine Layer manager PostGIS, PostgrSQL whatstheplan.eu Map creator Metadata Catalogue Thematic map viewer GeoServer + GeoWebCache Location Evaluator Analysis Engine Mapserver

19 REST API HTTP Request: HTTP Response: { "pois": [ { "poi": [ { "id": , "length": , "osm_id": , "name": "", "type": "bus_stop" },...

20 Data storage PostgreSQL + PostGIS relační databázový systém nadstavba pro prostorová data import dat OSM, Statistická data, územní plány, atd.... import pomocí skriptů, XSLT, apod. REST API pro získávání dat ve formátu KML, json.

21 Data storage PostgreSQL + PostGIS relační databázový systém nadstavba pro prostorová data import dat OSM, Statistická data, územní plány, atd.... import pomocí skriptů, XSLT, apod. REST API pro získávání dat ve formátu KML, json.

22 Data storage 138 GB dat Datové sady EU: využití území, pokrytí území, silniční síť, statistická data. Data pro ČR (Inspire): katastrální data budovy český statický úřad volby, povodně apod...

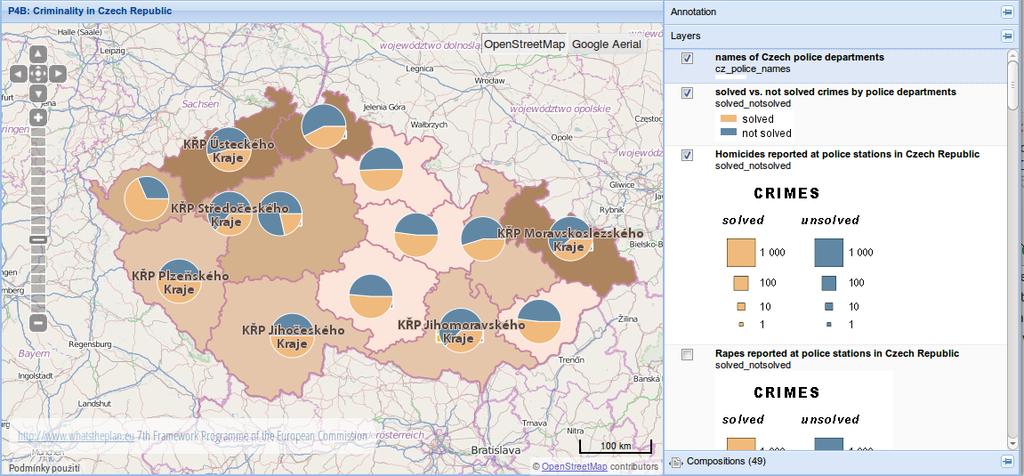

23 Vizualizace dat Kartografické výstupy (rastr - WMS)

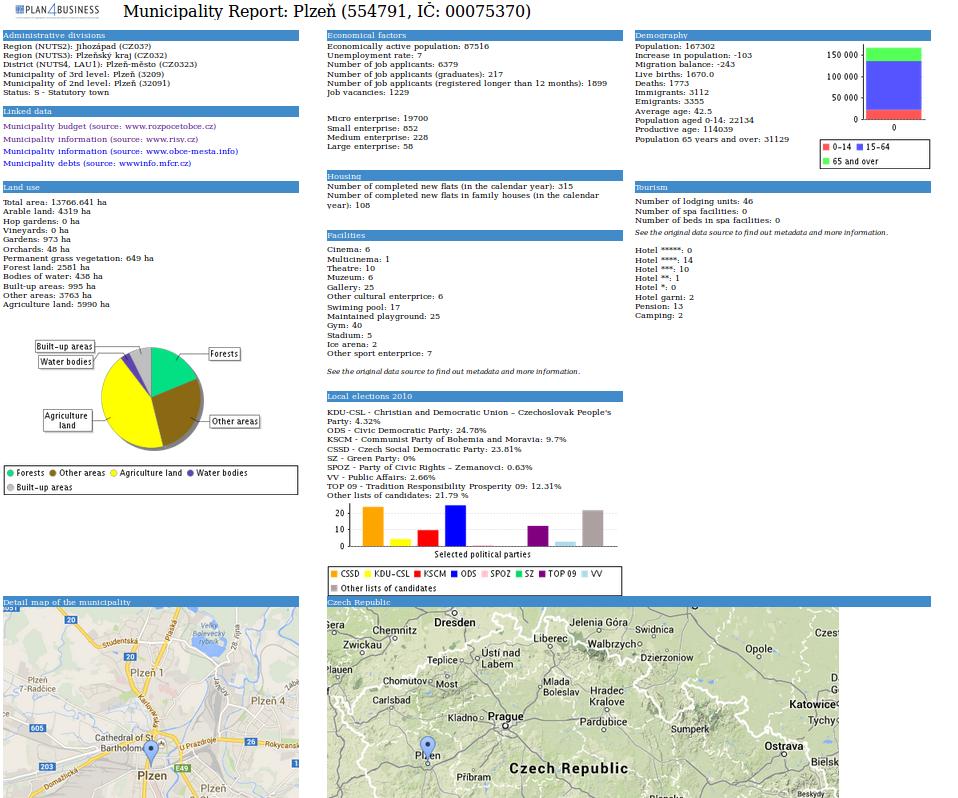

24 Vizualizace dat Výstupy formou reportů

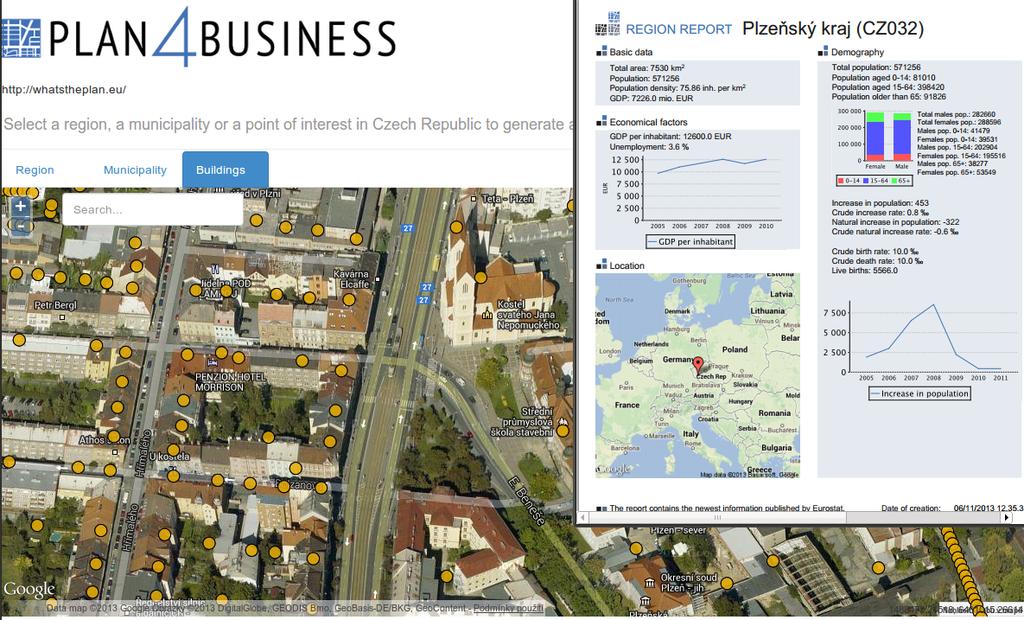

Ve decke vy zvy Vizualizace dat Vy stupy formou reportu http://www.whatstheplan.

25 Ve decke vy zvy Vizualizace dat Vy stupy formou reportu Jan Jez ek Platforma pro analy zu, agregaci a vizualizaci otevr eny ch dat souv

Ostatní výstupy Rest pro routing http://www.

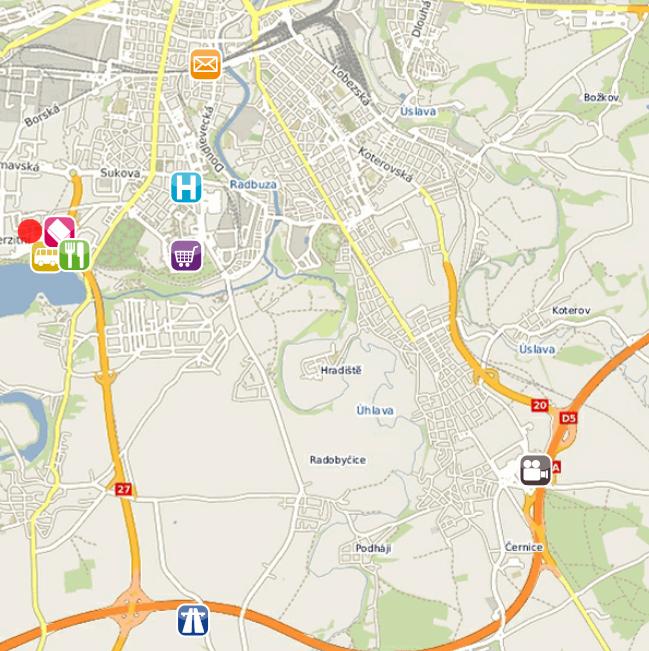

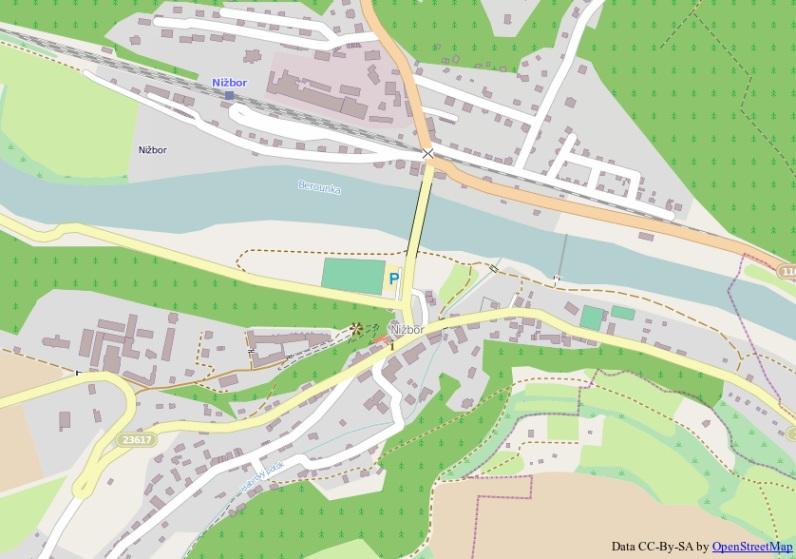

26 Ostatní výstupy Rest pro routing analyst_p4b/rest/routing/svg?lon= &lat=49.724

27 json?lon= &lat= { "pois": [ { "poi": [ { "id": , "length": , "osm_id": , "name": "Západočeská univerzita", "type": "bus_stop" }, { "id": 92818, "length": , "osm_id": , "name": "Technicko-Ekonomická knihovna", "type": "library" }, { "id": , "length": , "osm_id": , "name": "U Darebáka", "type": "restaurant" }, { "id": , "length": , "osm_id": , "name": "Poliklinika Bory", "type": "hospital"

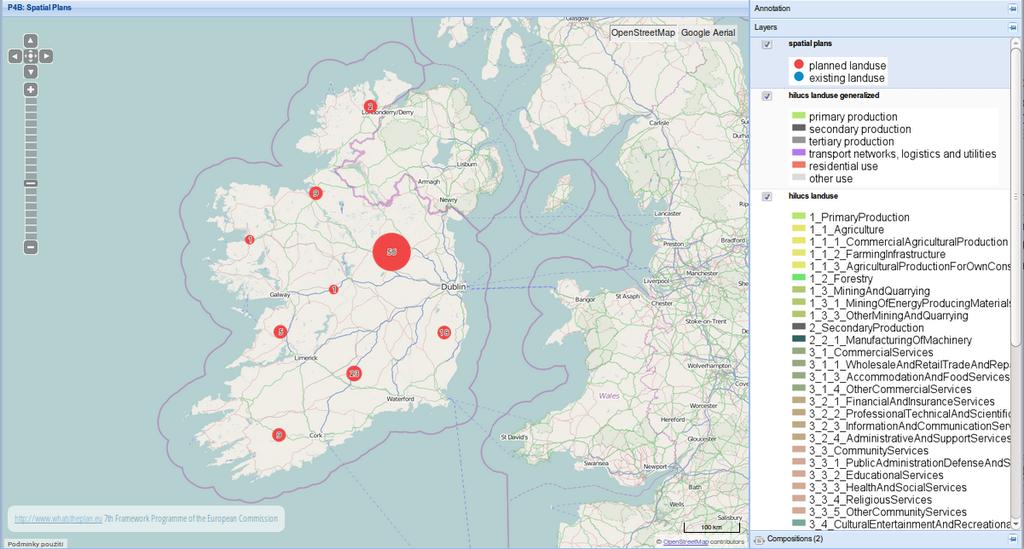

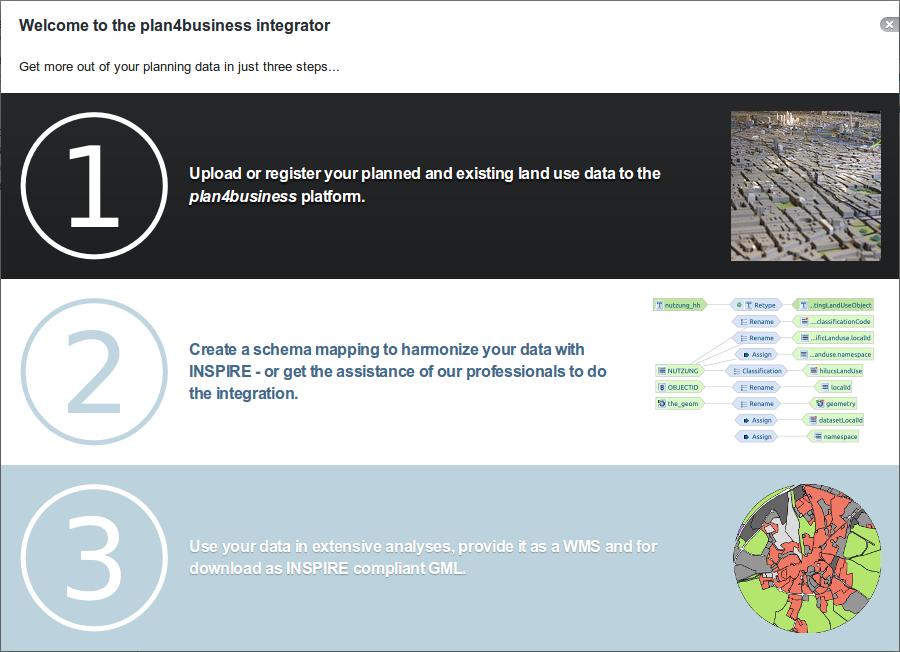

28 Harmonizace územních plánů Fraunhofer IGD Humboldt alignment editor Schema pro cílový datový model Definice harmonizačních pravidel Import dat do databáze, sdílení harmonizačních pravidel

30 Komercializace výslekdů analýzy na míru API pro třetí strany realitní trh (

31 Obsah 1 2 3

32 Datové struktury časoprostorová data data z velkého území dostupné struktury jsou pouze pro kartézský souřadnicový systém NoSQL databáze Linked data data mining

33 STCode 18:08:14 18:10:15 18:16:15 time u8xuhjl9x u8xuhjl9

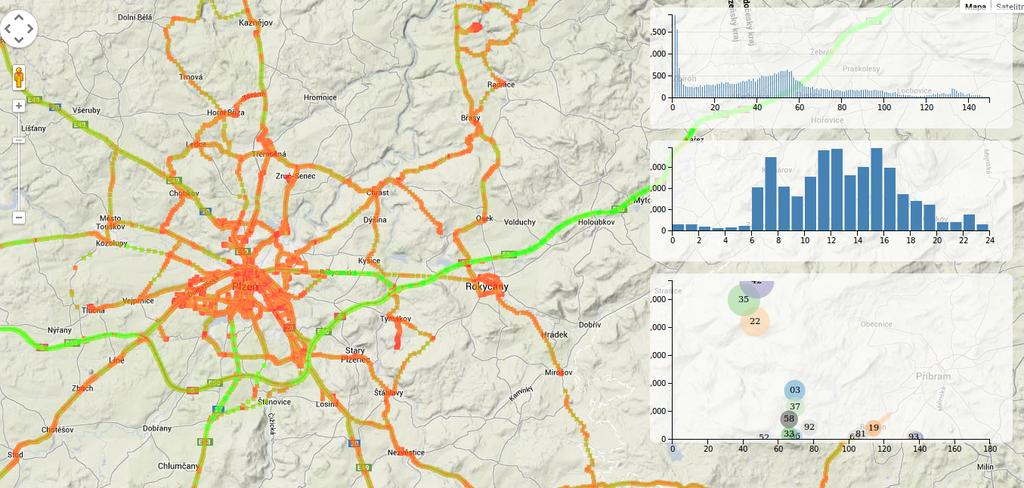

34 Ve decke vy zvy Vizualizace dat Clustering Visual analytics - coordinated view visualisation GPU rendering Jan Jez ek Platforma pro analy zu, agregaci a vizualizaci otevr eny ch dat souv

35 Děkuji za pozornost.
