1 Szkoa Podstawowa w Zebrzydowej Zebrzydowa Nowogrodziec sierpie 2014 r Zawarto opracowania 1. WSTP 1.1. Przedmiot opracowania 1.2. Zakres opracowania 1.3. Podstawa opracowania 2. ZASILANIE OBIEKTU 2.1. Opis techniczny 2.2. Ochrona przeciwprzepiciowa 2.3. Ochrona przeciwporaeniowa 3. INSTALACJE WNTRZOWE 3.1. Rozdzielnice 3.2. Instalacje elektryczne 3.3. Instalacja elektryczna uwagi ogólne 3.4. Instalacja oddymiajca 4. OBLICZENIA 5. UWAGI KOCOWE 6. SPIS RYSUNKÓW Strona 1 z 6

3. Ochrona przeciwporaeniowa 3. INSTALACJE WNTRZOWE 3.1. Rozdzielnice 3.2. Instalacje elektryczne 3.3. Instalacja elektryczna uwagi ogólne 3.

2 1. WSTP Szkoa Podstawowa w Zebrzydowej Zebrzydowa Nowogrodziec sierpie 2014 r 1.1. Przedmiot opracowania Przedmiotem opracowania jest Budynek Szkoy Podstawowej w Zebrzydowej Zebrzydowa Nowogrodziec. Inwestorem jest Gmina Nowogrodziec ul. Rynek Nowogrodziec Zakres opracowania Niniejszy projekt obejmuje swoim zakresem : - rozdzielnice, - instalacj owietleniow, - instalacj gniazd wtykowych - instalacj oddymiania 1.3. Podstawa opracowania : - zlecenie inwestora, - rzuty poszczególnych kondygnacji, - Warunki techniczne wykonania i odbioru robót budowlano-montaowych tom V Instalacje elektryczne, - obowizujce przepisy i normy. Strona 2 z 6

Zakres opracowania Niniejszy projekt obejmuje swoim zakresem : - rozdzielnice, - instalacj owietleniow, - instalacj gniazd wtykowych - instalacj oddymiania 1.3.

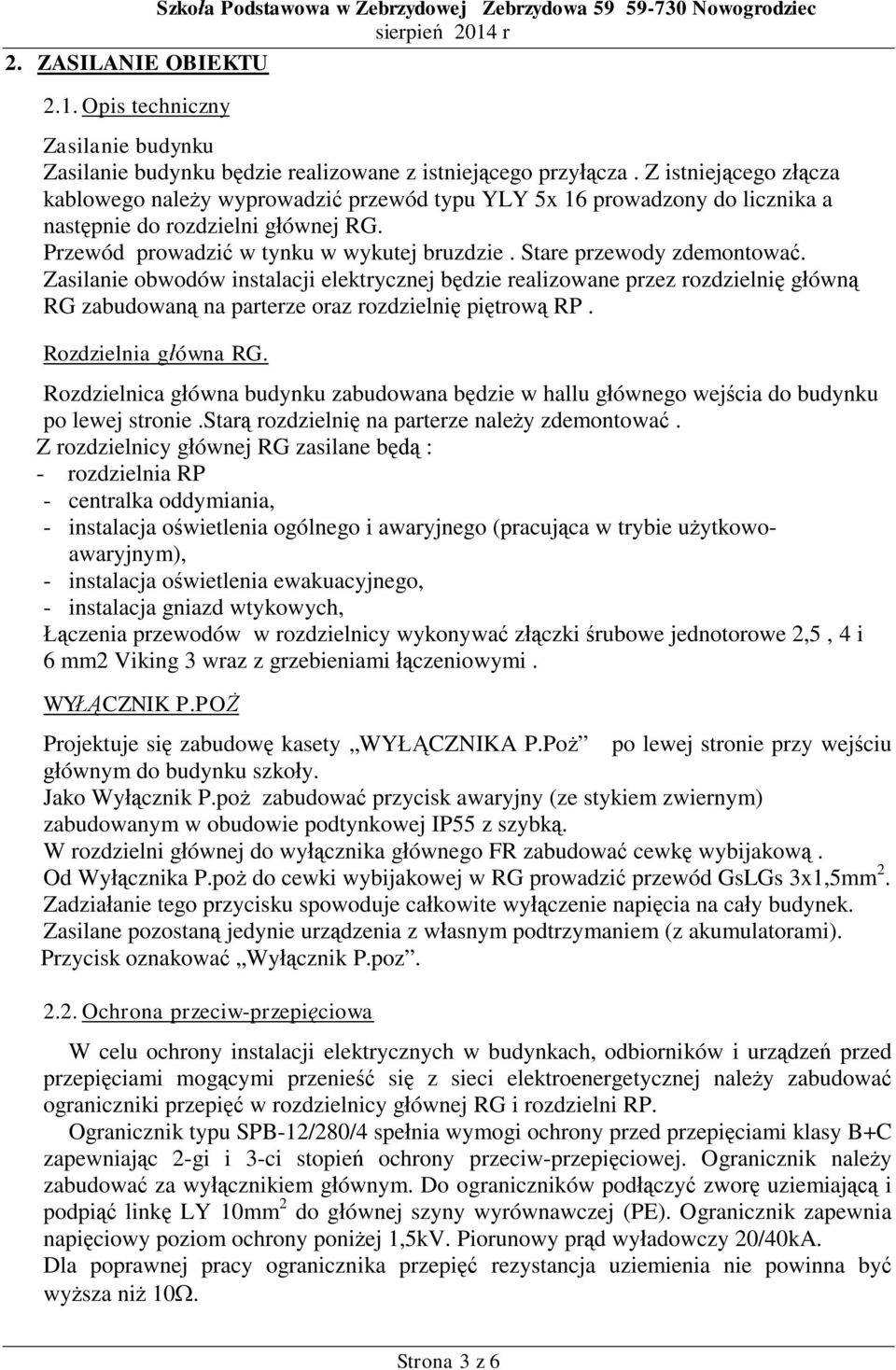

3 Szkoa Podstawowa w Zebrzydowej Zebrzydowa Nowogrodziec sierpie 2014 r 2. ZASILANIE OBIEKTU 2.1. Opis techniczny Zasilanie budynku Zasilanie budynku bdzie realizowane z istniejcego przycza. Z istniejcego zcza kablowego naley wyprowadzi przewód typu YLY 5x 16 prowadzony do licznika a nastpnie do rozdzielni gównej RG. Przewód prowadzi w tynku w wykutej bruzdzie. Stare przewody zdemontowa. Zasilanie obwodów instalacji elektrycznej bdzie realizowane przez rozdzielni gówn RG zabudowan na parterze oraz rozdzielni pitrow RP. Rozdzielnia gówna RG. Rozdzielnica gówna budynku zabudowana bdzie w hallu gównego wejcia do budynku po lewej stronie.star rozdzielni na parterze naley zdemontowa. Z rozdzielnicy gównej RG zasilane b : - rozdzielnia RP - centralka oddymiania, - instalacja owietlenia ogólnego i awaryjnego (pracujca w trybie uytkowoawaryjnym), - instalacja owietlenia ewakuacyjnego, - instalacja gniazd wtykowych, czenia przewodów w rozdzielnicy wykonywa zczki rubowe jednotorowe 2,5, 4 i 6 mm2 Viking 3 wraz z grzebieniami czeniowymi. WYCZNIK P.PO Projektuje si zabudow kasety WYCZNIKA P.Po po lewej stronie przy wejciu ównym do budynku szkoy. Jako Wycznik P.po zabudowa przycisk awaryjny (ze stykiem zwiernym) zabudowanym w obudowie podtynkowej IP55 z szybk. W rozdzielni gównej do wycznika gównego FR zabudowa cewk wybijakow. Od Wycznika P.po do cewki wybijakowej w RG prowadzi przewód GsLGs 3x1,5mm 2. Zadziaanie tego przycisku spowoduje cakowite wyczenie napicia na cay budynek. Zasilane pozostan jedynie urzdzenia z wasnym podtrzymaniem (z akumulatorami). Przycisk oznakowa Wycznik P.poz Ochrona przeciw-przepiciowa W celu ochrony instalacji elektrycznych w budynkach, odbiorników i urzdze przed przepiciami mogcymi przenie si z sieci elektroenergetycznej naley zabudowa ograniczniki przepi w rozdzielnicy gównej RG i rozdzielni RP. Ogranicznik typu SPB-12/280/4 spenia wymogi ochrony przed przepiciami klasy B+C zapewniajc 2-gi i 3-ci stopie ochrony przeciw-przepiciowej. Ogranicznik naley zabudowa za wycznikiem gównym. Do ograniczników podczy zwor uziemiaj i podpi link LY 10mm 2 do gównej szyny wyrównawczej (PE). Ogranicznik zapewnia napiciowy poziom ochrony poniej 1,5kV. Piorunowy prd wyadowczy 20/40kA. Dla poprawnej pracy ogranicznika przepi rezystancja uziemienia nie powinna by wysza ni 10. Strona 3 z 6

Zasilanie obwodów instalacji elektrycznej bdzie realizowane przez rozdzielni gówn RG zabudowan na parterze oraz rozdzielni pitrow RP. Rozdzielnia gówna RG.

4 Szkoa Podstawowa w Zebrzydowej Zebrzydowa Nowogrodziec sierpie 2014 r 2.3. Ochrona przeciwporaeniowa Ochrona przed dotykiem bezporednim (podstawowa) W rozdzielnicy gównej RG ochron przed dotykiem bezporednim stanowi izolacja zastosowanych przewodów, obudowy, izolacja aparatów elektrycznych. Ochrona przed dotykiem porednim (dodatkowa) Ochron przed dotykiem porednim kabla zasilajcego i mostu szynowego w rozdzielnicy RG stanowi samoczynne wyczenie zasilania realizowane przez : - wyczniki nadmiarowo-prdowe, - wyczniki rónicowoprdowe. 3. INSTALACJE WNTRZOWE 3.1. Instalacje elektryczne Instalacje owietleniowe Zgodnie z PN-84/E dobrano odpowiednie natenie owietlenia do poszczególnych pomieszcze : - pokoje biurowe 300lx, - sale lekcyjne 500lx - y sanitarne, pom. porzdkowe i gospodarcze, komunikacja 200lx. Typy opraw w poszczególnych pomieszczeniach obiektu zostay zamieszczone na rysunkach instalacji owietleniowych. Do obwodów owietlenia zabudowa czniki instalacyjne 6(10)A podtynkowe jednobiegunowe, wiecznikowe. W pomieszczeniach wach sanitarnych zabudowa czniki podtynkowe bryzgoszczelne IP44. czniki montowa na wysokoci 1,4 m nad posadzk. Przewody instalacji owietleniowej prowadzi podtynkowo w wykutych bruzdach oraz nad pytami gipsowo-kartonowymi (jeeli b). Nie stosowa typowych puszek rozganych. Poczenia przewodów wykonywa w puszkach wycznikowych stosujc bokie puszki fi 60. Ze wzgldu na konieczno dokonania oblicze natenia wietlenia przyjto konkretne typy opraw których nazwy naniesiono w czci graficznej opracowania. W przypadku doboru opraw równowanych technicznie i eksploatacyjnie naley ponownie dokona oblicze natenia owietlenia w poszczególnych pomieszczeniach. wietlenie bezpieczestwa. wietlenie awaryjne (ewakuacyjne) bdzie funkcjonowao w przypadku zaniku zasilania. wietlenie to ma na celu utrzymanie minimalnego poziomu natenia owietlenia w ukadach komunikacyjnych (korytarze, klatki schodowe) dla bezpiecznej ewakuacji ludzi znajdujcych si w budynku. Projektuje si instalacj owietlenia awaryjne w ukadach komunikacyjnych korytarze, klatka schodowa oprawy GW speniajce jednoczenie nastpujce role : - przy zasilaniu owietlenie uytkowe ogólne, - przy braku zasilania owietlenie awaryjne. Typy opraw w poszczególnych pomieszczeniach obiektu zostay zamieszczone na planach instalacji owietleniowych na poszczególnych kondygnacjach. Oprawy oznakowatymi paskami na kloszach. Strona 4 z 6

Ochrona przeciwporaeniowa Ochrona przed dotykiem bezporednim (podstawowa) W rozdzielnicy gównej RG ochron przed dotykiem bezporednim stanowi izolacja zastosowanych przewodów, obudowy, izolacja

5 Szkoa Podstawowa w Zebrzydowej Zebrzydowa Nowogrodziec sierpie 2014 r Przewody instalacji owietleniowej prowadzi podtynkowo w wykutych bruzdach. Nie stosowa typowych puszek rozganych. Poczenia przewodów wykonywa w oprawach lub w puszkach wycznikowych stosujc gbokie puszki fi 60. wietlenie ewakuacyjne (kierunkowe) Projektuje si instalacj owietlenia ewakuacyjnego kierunkowego w ukadach komunikacyjnych korytarze, klatka schodowa oprawy funkcjonuj po zaniku zasilania, wskazujc drog ewakuacyjn poprzez podwietlenie znaku drogi ucieczkowej. Typy opraw w poszczególnych pomieszczeniach obiektu zostay zamieszczone na planach instalacji owietleniowych na poszczególnych kondygnacjach. Przewody instalacji owietleniowej prowadzi podtynkowo w wykutych bruzdach.nie stosowa typowych puszek rozganych.poczenia przewodów wykonywa w oprawach lub w puszkach wycznikowych stosujc gbokie puszki fi 60. Instalacja gniazd wtykowych Gniazda wtyczkowe jednofazowych podtynkowe ze stykiem ochronnym 10(16)A IP20 w budynku montowa na wysokoci : - 0,3m nad posadzk, - 1,1m nad posadzk pomieszczenie gospodarcze, porzdkowe, - 1,4m nad posadzk - wy sanitarne, Przewody instalacji gniazd wtyczkowych prowadzi podtynkowo w wykutych bruzdach. Poczenia przewodów w instalacji gniazd wykona bez puszek rozganych, prowadzc przewód od gniazda do gniazda Instalacja oddymiajca Na poziomie parteru kl schodowej w cianie zabudowa centralk oddymiania typu MCR A. Z szafki wyprowadzi przewody zasilajce elementy osprztu oddymiania: siownik typu MRCW przewód HLGs 3x1,5 mm 2, przyciski oddymiania typu ROP przewód typu YnTKSY 1x2x0,8 mm 2, przyciski przewietrzania typu LT przewód HLGs 3x1,5 mm 2, czujki typu DP652 przewód YnTKSY 1x2x0,8 mm 2. Czujki montowa na klatce schodowej na kadej kondygnacji na suficie, przyciski oddymiania i przewietrzania na klatce schodowej na cianach na wys. 1,5 m. Siownik typu MCRW bdzie zabudowany do klapy oddymiania na ostatnim pitrze. Centralk oddymiania zasili z rozdzielni RG przewodem typu HLGs3x2,5mm 2 i zabezpieczy bezpiecznikiem instalacyjnym typu S 301 B16A. 3.5.Instalacje elektryczne uwagi ogólne Wszystkie przejcia przewodów pomidzy poszczególnymi pomieszczeniami wykona w rurach osonowych PCV. Pod gniazda i czniki osadza puszki PK-60 gbokie. Poczenia przewodów w instalacjach owietleniowych i gniazdowych wykonywa w puszkach czników i gniazd wtykowych dokonujc cze w tyche puszkach za pomoc szybkozczek. W wach sanitarnych do obwodów owietlenia podczy wentylatory wycigowe zaczane wraz z owietleniem. Strona 5 z 6

wietlenie ewakuacyjne (kierunkowe) Projektuje si instalacj owietlenia ewakuacyjnego kierunkowego w ukadach komunikacyjnych korytarze, klatka schodowa oprawy funkcjonuj po zaniku zasilania, wskazujc

6 Szkoa Podstawowa w Zebrzydowej Zebrzydowa Nowogrodziec sierpie 2014 r 4. OBLICZENIA Wszystkie urzdzenia zabezpieczajce, aparaty, przewody i kable w obiekcie zostay dobrane tak, aby ograniczy skutki zakóce w instalacjach elektrycznych obiektu (przetenia, spadki napi, przepicia), jak równie zostaa zachowana skuteczna ochrona przeciwporaeniowa. Typy i przekroje przewodów oraz typy i wartoci zabezpiecze zostay zamieszczone na schematach ideowych rozdzielnic. 5. UWAGI KOCOWE Przed podaniem napicia naley wykona pomiary rezystancji izolacji wszystkich obwodów i WLZ-tów. Przed oddaniem instalacji do eksploatacji naley wykona komplet pomiarów skutecznoci samoczynnego wyczenia zasilania (wyczniki nadmiarowo-prdowe i rónicowoprdowe), rezystancji i cici przewodów ochronnych i wyrównawczych, rezystancji uziemie. Pomiary i protokoy winny by wykonane przez osob z odpowiednimi uprawnieniami. Przed oddaniem instalacji do eksploatacji naley wykona próby funkcjonalne dziaania wszystkich instalacji, urzdze, aparatów, zabezpiecze. Niejasnoci mogce wynikn w trakcie realizacji projektu mog by konsultowane w trybie nadzoru autorskiego. 6. SPIS RYSUNKÓW Nr rys. Tytu rysunku E-1 Poziom piwnic instalacja owietleniowa E-2 Parter instalacja owietleniowa E-3 Pitro instalacja owietleniowa E-4 Poziom piwnic instalacja gniazdowa E-5 Parter instalacja gniazdowa i oddymianie E-6 Pitro instalacja gniazdowa i oddymianie E-7 Rozdzielnia RG schemat jednobiegunowy E-8 Rozdzielnia RP schemat jednobiegunowy E-9 Oddymianie schemat jednobiegunowy sierpie 2014 r. Opracowa : mgr in. Stanisaw Tomczyk in. Zdzisaw Lombardo Strona 6 z 6

przepicia), jak równie zostaa zachowana skuteczna ochrona przeciwporaeniowa. Typy i przekroje przewodów oraz typy i wartoci zabezpiecze zostay zamieszczone na schematach ideowych rozdzielnic. 5.
