Elektryczna PROJEKT BUDOWLANY TEMAT: Budynek Stray Poarnej pomieszczenia. Urzdu Gminy -poddasze. Kazimierz Nowicki Upr 532/87 PROJEKTOWAŁ

Transkrypt

1 PROJEKT BUDOWLANY Elektryczna STADIUM DOKUMENTACJI BRANA UMOWA NR POZ. UMOWY ZAMAWIAJCY: INWESTOR: NAZWA INWESTYCJI Budynek Stray Poarnej pomieszczenia Urzdu Gminy -poddasze INSTALACJE ELEKTRYCZNE TEMAT: OPRACOWANIA: Kazimierz Nowicki Upr 532/87 PROJEKTOWAŁ IMI I NAZWISKO UPRAWNIENIA NR PODPIS 1

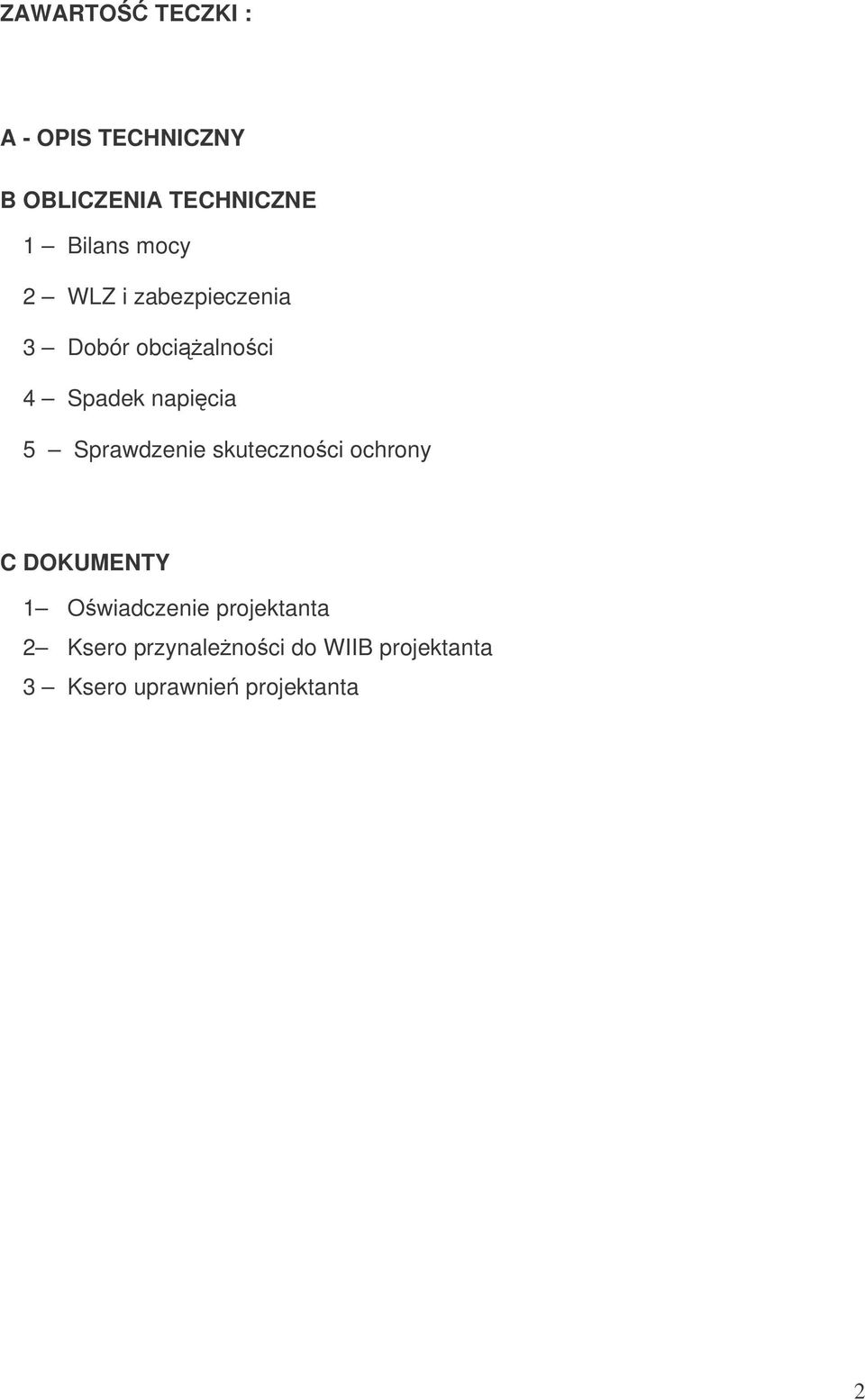

2 ZAWARTO TECZKI : A - OPIS TECHNICZNY B OBLICZENIA TECHNICZNE 1 Bilans mocy 2 WLZ i zabezpieczenia 3 Dobór obcialnoci 4 Spadek napicia 5 Sprawdzenie skutecznoci ochrony C DOKUMENTY 1 Owiadczenie projektanta 2 Ksero przynalenoci do WIIB projektanta 3 Ksero uprawnie projektanta 2

3 PRZEPISY I NORMY Poszczególne normy obowizujce w dniu opracowania projektu maj zastosowanie w odniesieniu do robót i materiałów stanowicych przedmiot niniejszej brany. Wykonawca bdzie zobowizany do realizacji robót zgodnie z obowizujcymi Polskimi Normami i przepisami Prawa Budowlanego, a w szczególnoci: - Ustawa Prawo budowlane z dnia 7 lipca 1994 r. Dz. U. z 2000r. Dz. U. Nr 106, poz.1126 z póniejszymi zmianami, - Rozporzdzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie Dz. U. Nr 75,poz. 690 z póniejszymi zmianami, - Rozporzdzenie MPiPS z dnia 11 czerwca 2002 r. zmieniajce rozporzdzenie w sprawie ogólnych przepisów bezpieczestwa i higieny pracy Dz. U. Nr 91, poz.811, z póniejszymi zmianami, - Ustawa o planowaniu i zagospodarowaniu przestrzennym z dnia 27 marca 2003 r. Dz. U. Nr 80, poz. 715, 716, 717, z póniejszymi zmianami, - Rozporzdzenie Ministra Spraw Wewntrznych i Administracji z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego, Dz. U. Nr 120,poz. 1133, z póniejszymi zmianami, - Ustawa Prawo Ochrony rodowiska z 27 kwietnia 2001 Dz. U. Nr 62, poz. 627, z póniejszymi zmianami, - Rozporzdzenie Ministra Spraw Wewntrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie ochrony przeciwpoarowej budynków, innych obiektów budowlanych i terenów Dz. U. Nr 120, poz. 1138, z póniejszymi zmianami, - Rozporzdzenie Ministra Spraw Wewntrznych z 15 stycznia 1999 r. w sprawie warunków, którym powinny odpowiada drogi poarowe Dz. U. Nr 7, poz. 642 z póniejszymi zmianami, - Rozporzdzenie Ministra Spraw Wewntrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie warunków przeciwpoarowego zaopatrzenia w wod oraz dróg poarowych Dz. U. Nr 121, poz. 1139, z póniejszymi zmianami, - Rozporzdzenie Ministra Spraw Wewntrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod wzgldem ochrony przeciwpoarowej Dz. U. Nr 121, poz. 1137, z póniejszymi zmianami, - Ustawa z 14 marca 1985 r. o Inspekcji Sanitarnej Dz. U. Nr 90, poz. 575 z póniejszymi zmianami, - Rozporzdzenie Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczestwa i higieny pracy podczas wykonywania robót budowlanych Dz. U. Nr 47, poz.401 z póniejszymi zmianami, 3

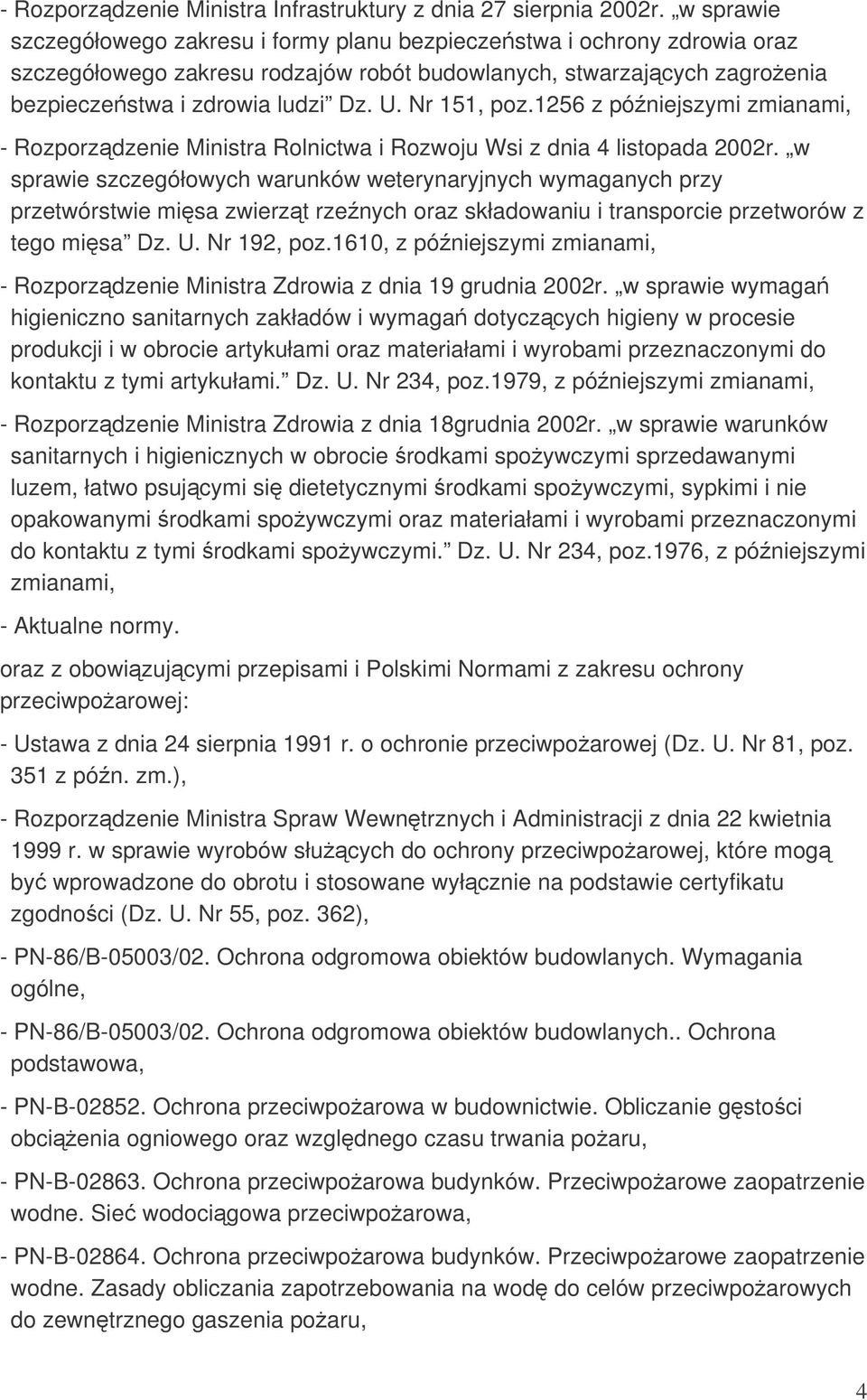

4 - Rozporzdzenie Ministra Infrastruktury z dnia 27 sierpnia 2002r. w sprawie szczegółowego zakresu i formy planu bezpieczestwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych, stwarzajcych zagroenia bezpieczestwa i zdrowia ludzi Dz. U. Nr 151, poz.1256 z póniejszymi zmianami, - Rozporzdzenie Ministra Rolnictwa i Rozwoju Wsi z dnia 4 listopada 2002r. w sprawie szczegółowych warunków weterynaryjnych wymaganych przy przetwórstwie misa zwierzt rzenych oraz składowaniu i transporcie przetworów z tego misa Dz. U. Nr 192, poz.1610, z póniejszymi zmianami, - Rozporzdzenie Ministra Zdrowia z dnia 19 grudnia 2002r. w sprawie wymaga higieniczno sanitarnych zakładów i wymaga dotyczcych higieny w procesie produkcji i w obrocie artykułami oraz materiałami i wyrobami przeznaczonymi do kontaktu z tymi artykułami. Dz. U. Nr 234, poz.1979, z póniejszymi zmianami, - Rozporzdzenie Ministra Zdrowia z dnia 18grudnia 2002r. w sprawie warunków sanitarnych i higienicznych w obrocie rodkami spoywczymi sprzedawanymi luzem, łatwo psujcymi si dietetycznymi rodkami spoywczymi, sypkimi i nie opakowanymi rodkami spoywczymi oraz materiałami i wyrobami przeznaczonymi do kontaktu z tymi rodkami spoywczymi. Dz. U. Nr 234, poz.1976, z póniejszymi zmianami, - Aktualne normy. oraz z obowizujcymi przepisami i Polskimi Normami z zakresu ochrony przeciwpoarowej: - Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpoarowej (Dz. U. Nr 81, poz. 351 z pón. zm.), - Rozporzdzenie Ministra Spraw Wewntrznych i Administracji z dnia 22 kwietnia 1999 r. w sprawie wyrobów słucych do ochrony przeciwpoarowej, które mog by wprowadzone do obrotu i stosowane wyłcznie na podstawie certyfikatu zgodnoci (Dz. U. Nr 55, poz. 362), - PN-86/B-05003/02. Ochrona odgromowa obiektów budowlanych. Wymagania ogólne, - PN-86/B-05003/02. Ochrona odgromowa obiektów budowlanych.. Ochrona podstawowa, - PN-B Ochrona przeciwpoarowa w budownictwie. Obliczanie gstoci obcienia ogniowego oraz wzgldnego czasu trwania poaru, - PN-B Ochrona przeciwpoarowa budynków. Przeciwpoarowe zaopatrzenie wodne. Sie wodocigowa przeciwpoarowa, - PN-B Ochrona przeciwpoarowa budynków. Przeciwpoarowe zaopatrzenie wodne. Zasady obliczania zapotrzebowania na wod do celów przeciwpoarowych do zewntrznego gaszenia poaru, 4

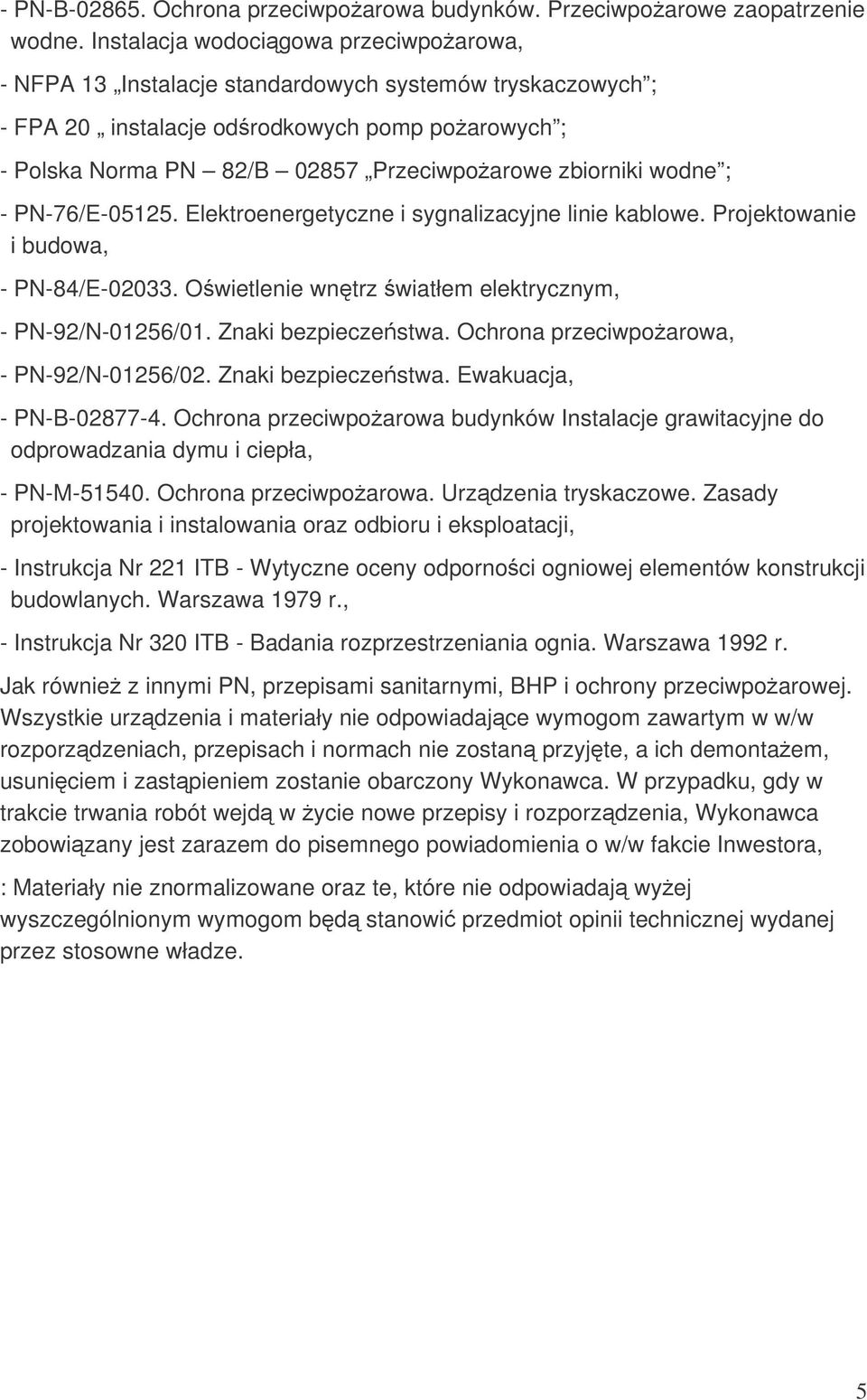

5 - PN-B Ochrona przeciwpoarowa budynków. Przeciwpoarowe zaopatrzenie wodne. Instalacja wodocigowa przeciwpoarowa, - NFPA 13 Instalacje standardowych systemów tryskaczowych ; - FPA 20 instalacje odrodkowych pomp poarowych ; - Polska Norma PN 82/B Przeciwpoarowe zbiorniki wodne ; - PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa, - PN-84/E Owietlenie wntrz wiatłem elektrycznym, - PN-92/N-01256/01. Znaki bezpieczestwa. Ochrona przeciwpoarowa, - PN-92/N-01256/02. Znaki bezpieczestwa. Ewakuacja, - PN-B Ochrona przeciwpoarowa budynków Instalacje grawitacyjne do odprowadzania dymu i ciepła, - PN-M Ochrona przeciwpoarowa. Urzdzenia tryskaczowe. Zasady projektowania i instalowania oraz odbioru i eksploatacji, - Instrukcja Nr 221 ITB - Wytyczne oceny odpornoci ogniowej elementów konstrukcji budowlanych. Warszawa 1979 r., - Instrukcja Nr 320 ITB - Badania rozprzestrzeniania ognia. Warszawa 1992 r. Jak równie z innymi PN, przepisami sanitarnymi, BHP i ochrony przeciwpoarowej. Wszystkie urzdzenia i materiały nie odpowiadajce wymogom zawartym w w/w rozporzdzeniach, przepisach i normach nie zostan przyjte, a ich demontaem, usuniciem i zastpieniem zostanie obarczony Wykonawca. W przypadku, gdy w trakcie trwania robót wejd w ycie nowe przepisy i rozporzdzenia, Wykonawca zobowizany jest zarazem do pisemnego powiadomienia o w/w fakcie Inwestora, : Materiały nie znormalizowane oraz te, które nie odpowiadaj wyej wyszczególnionym wymogom bd stanowi przedmiot opinii technicznej wydanej przez stosowne władze. 5

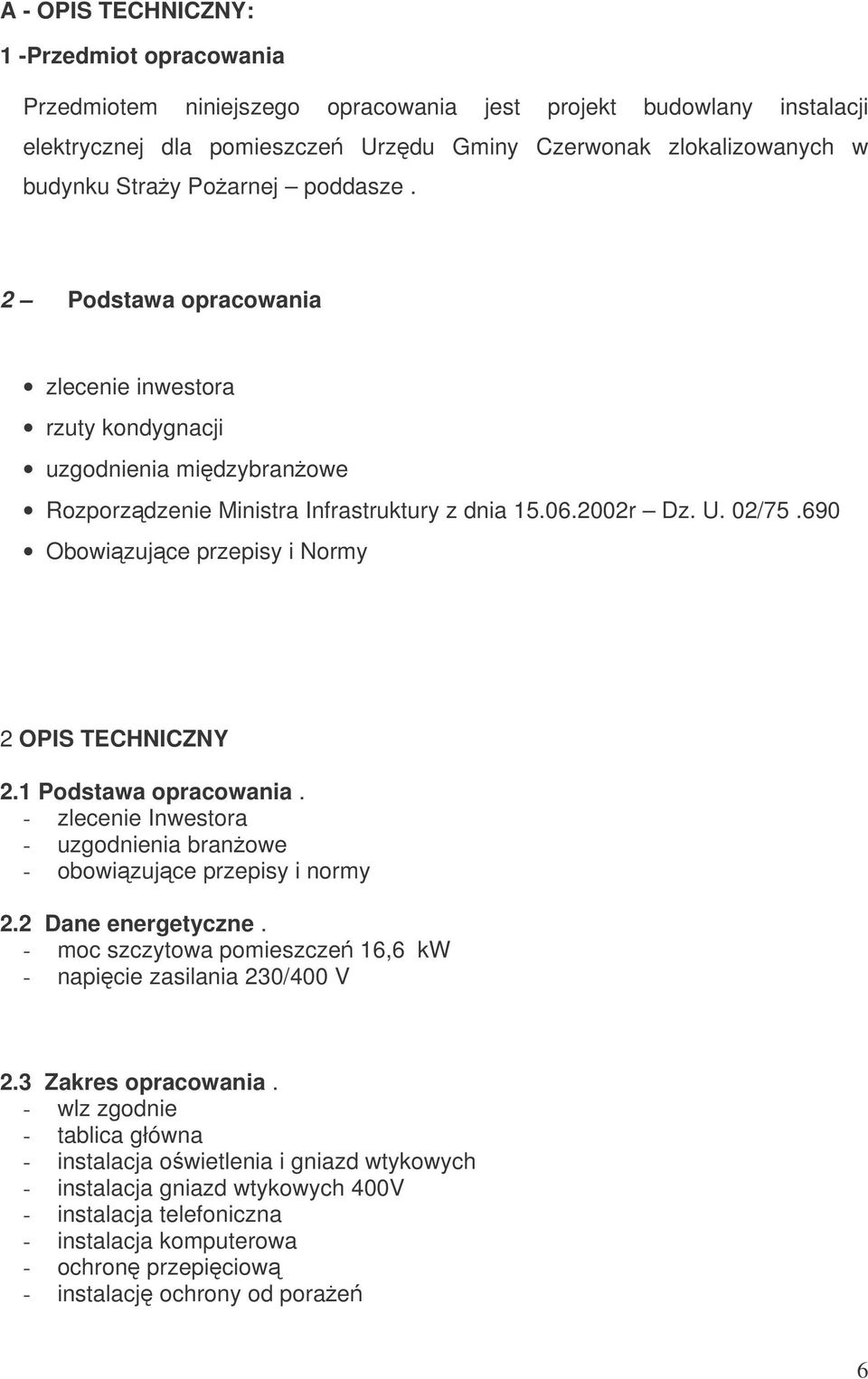

6 A - OPIS TECHNICZNY: 1 -Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt budowlany instalacji elektrycznej dla pomieszcze Urzdu Gminy Czerwonak zlokalizowanych w budynku Stray Poarnej poddasze. 2 Podstawa opracowania zlecenie inwestora rzuty kondygnacji uzgodnienia midzybranowe Rozporzdzenie Ministra Infrastruktury z dnia r Dz. U. 02/ Obowizujce przepisy i Normy 2 OPIS TECHNICZNY 2.1 Podstawa opracowania. - zlecenie Inwestora - uzgodnienia branowe - obowizujce przepisy i normy 2.2 Dane energetyczne. - moc szczytowa pomieszcze 16,6 kw - napicie zasilania 230/400 V 2.3 Zakres opracowania. - wlz zgodnie - tablica główna - instalacja owietlenia i gniazd wtykowych - instalacja gniazd wtykowych 400V - instalacja telefoniczna - instalacja komputerowa - ochron przepiciow - instalacj ochrony od porae 6

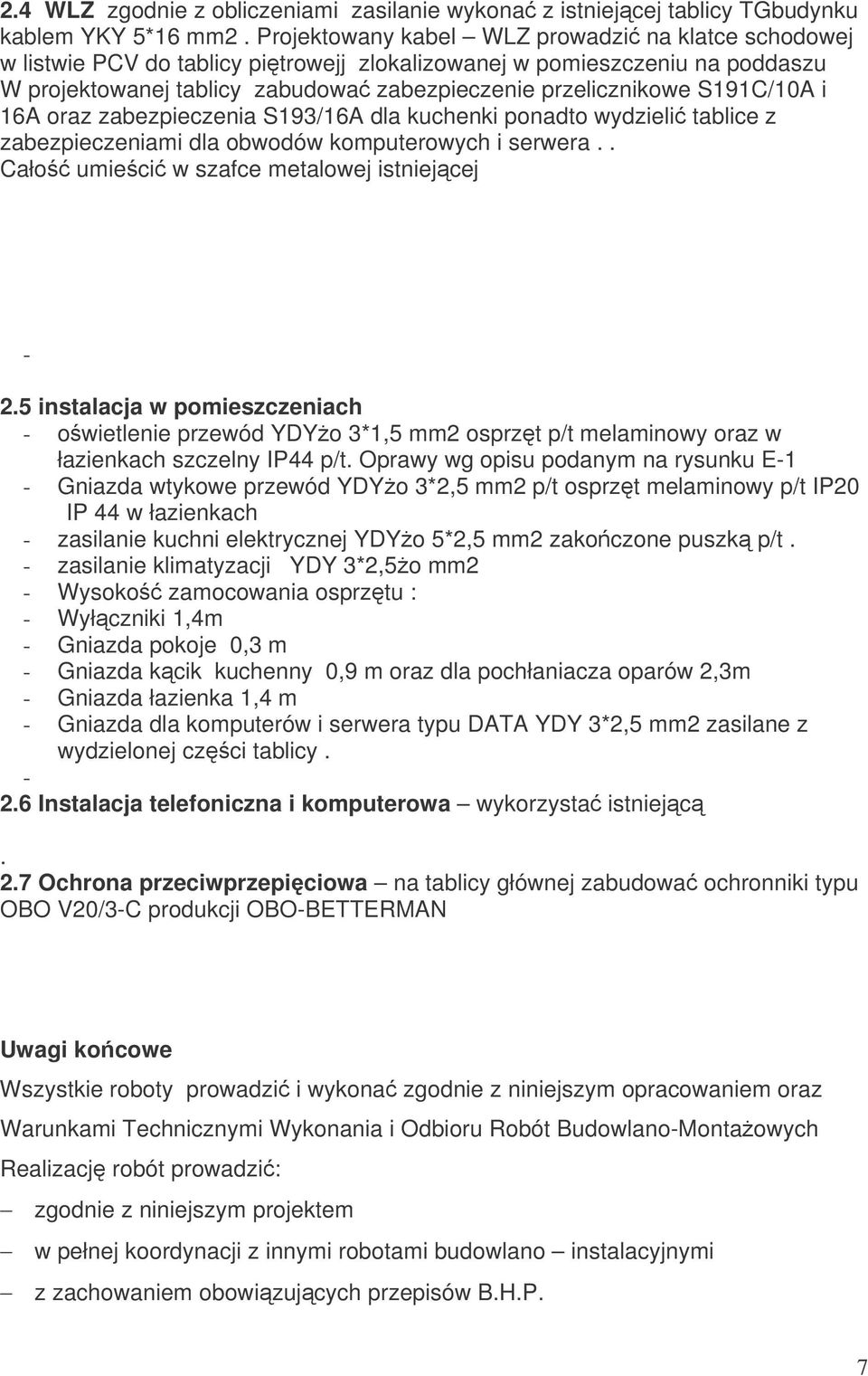

7 2.4 WLZ zgodnie z obliczeniami zasilanie wykona z istniejcej tablicy TGbudynku kablem YKY 5*16 mm2. Projektowany kabel WLZ prowadzi na klatce schodowej w listwie PCV do tablicy pitrowejj zlokalizowanej w pomieszczeniu na poddaszu W projektowanej tablicy zabudowa zabezpieczenie przelicznikowe S191C/10A i 16A oraz zabezpieczenia S193/16A dla kuchenki ponadto wydzieli tablice z zabezpieczeniami dla obwodów komputerowych i serwera.. Cało umieci w szafce metalowej istniejcej instalacja w pomieszczeniach - owietlenie przewód YDYo 3*1,5 mm2 osprzt p/t melaminowy oraz w łazienkach szczelny IP44 p/t. Oprawy wg opisu podanym na rysunku E-1 - Gniazda wtykowe przewód YDYo 3*2,5 mm2 p/t osprzt melaminowy p/t IP20 IP 44 w łazienkach - zasilanie kuchni elektrycznej YDYo 5*2,5 mm2 zakoczone puszk p/t. - zasilanie klimatyzacji YDY 3*2,5o mm2 - Wysoko zamocowania osprztu : - Wyłczniki 1,4m - Gniazda pokoje 0,3 m - Gniazda kcik kuchenny 0,9 m oraz dla pochłaniacza oparów 2,3m - Gniazda łazienka 1,4 m - Gniazda dla komputerów i serwera typu DATA YDY 3*2,5 mm2 zasilane z wydzielonej czci tablicy Instalacja telefoniczna i komputerowa wykorzysta istniejc. 2.7 Ochrona przeciwprzepiciowa na tablicy głównej zabudowa ochronniki typu OBO V20/3-C produkcji OBO-BETTERMAN Uwagi kocowe Wszystkie roboty prowadzi i wykona zgodnie z niniejszym opracowaniem oraz Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montaowych Realizacj robót prowadzi: zgodnie z niniejszym projektem w pełnej koordynacji z innymi robotami budowlano instalacyjnymi z zachowaniem obowizujcych przepisów B.H.P. 7

8 4 OBLICZENIA TECHNICZNE : 4.1 Zestawienie mocy. Lp Wyszczczególnienie Moc zainstal. Moc zainstal. Wspól. Jedn. Moc/szczytowa jednostkowa 1 Owietlenie 2,0 2,0 0,7 1,4 2 Gniazda 2,5 2,5 0,5 1,25 3 Klimatyzacja 7,5 7,5 0,9 6,8 4 Kuchnia elektryczna 7,0 7,0 0,6 4,2 5 Zmywarka 2,5 2,5 1,0 2,5 6 Lodówka 0,3 0,3 0,3 0,3 Razem 21,8 21,8 16,6/25,6/32A Dobór WLZ Dobrano lini zasilajc YKY 5*16 mm2 o obcialnoci I = 80 A Zabezpieczenie w TG 32A IB= 25,6A < In=32A < Iz = 80A I2 = 1,6*In = 1,6*32 =51,2A < 1,45*80 A =116 A du = 16,6*20 : 16*54 = 0,38 < 1,5% Uwaga sprawdzi istniejcy WLZ jeli nie odpowiada obliczeniom naley wymieni na YKY 5*16 mm2, który ułoy w listwie Legranad na tynku. 8

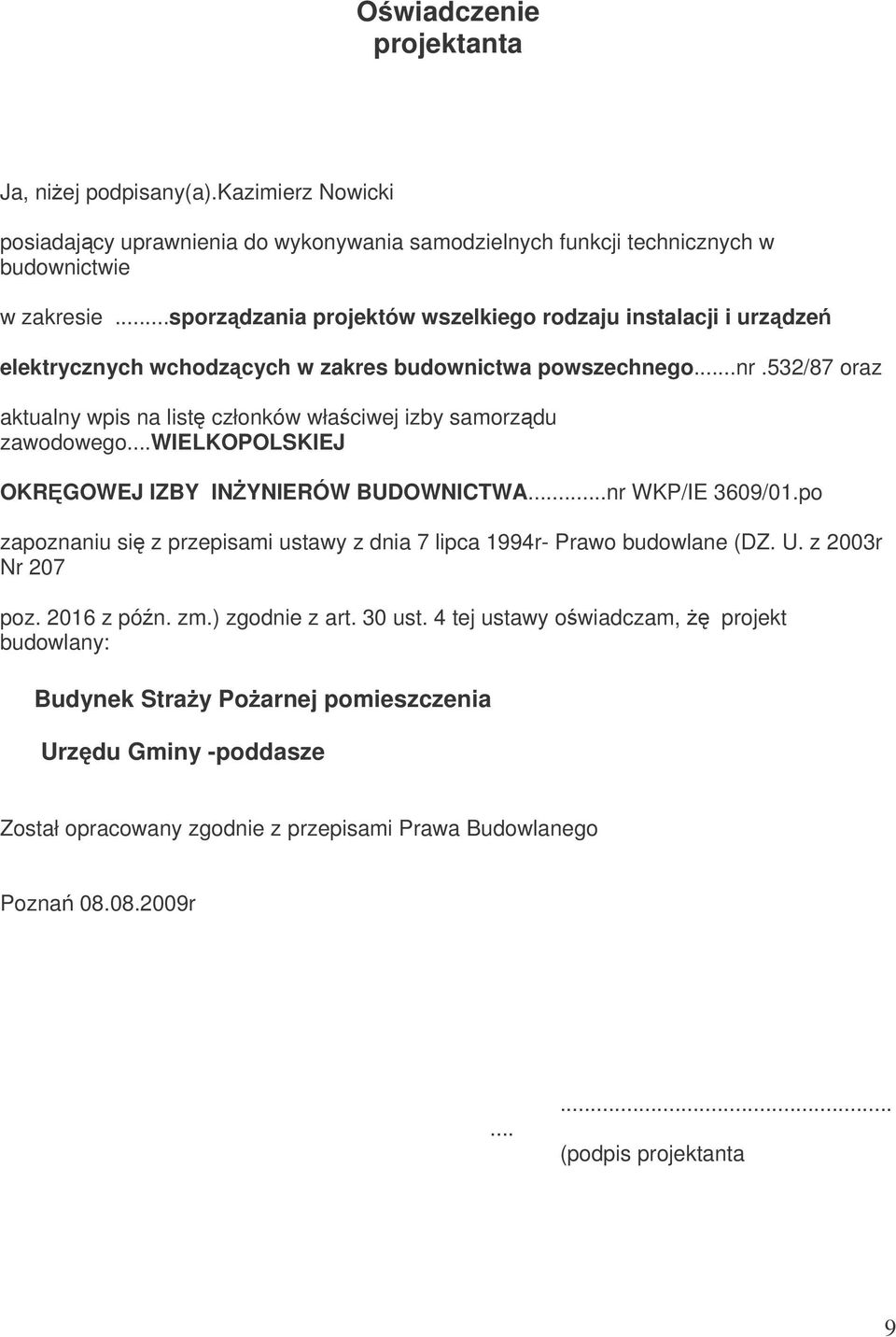

9 Owiadczenie projektanta Ja, niej podpisany(a).kazimierz Nowicki posiadajcy uprawnienia do wykonywania samodzielnych funkcji technicznych w budownictwie w zakresie...sporzdzania projektów wszelkiego rodzaju instalacji i urzdze elektrycznych wchodzcych w zakres budownictwa powszechnego...nr.532/87 oraz aktualny wpis na list członków właciwej izby samorzdu zawodowego...wielkopolskiej OKRGOWEJ IZBY IN YNIERÓW BUDOWNICTWA...nr WKP/IE 3609/01.po zapoznaniu si z przepisami ustawy z dnia 7 lipca 1994r- Prawo budowlane (DZ. U. z 2003r Nr 207 poz z pón. zm.) zgodnie z art. 30 ust. 4 tej ustawy owiadczam, projekt budowlany: Budynek Stray Poarnej pomieszczenia Urzdu Gminy -poddasze Został opracowany zgodnie z przepisami Prawa Budowlanego Pozna r (podpis projektanta 9

10 C ODPISY DOKUMENTÓW 10

11 : 11
