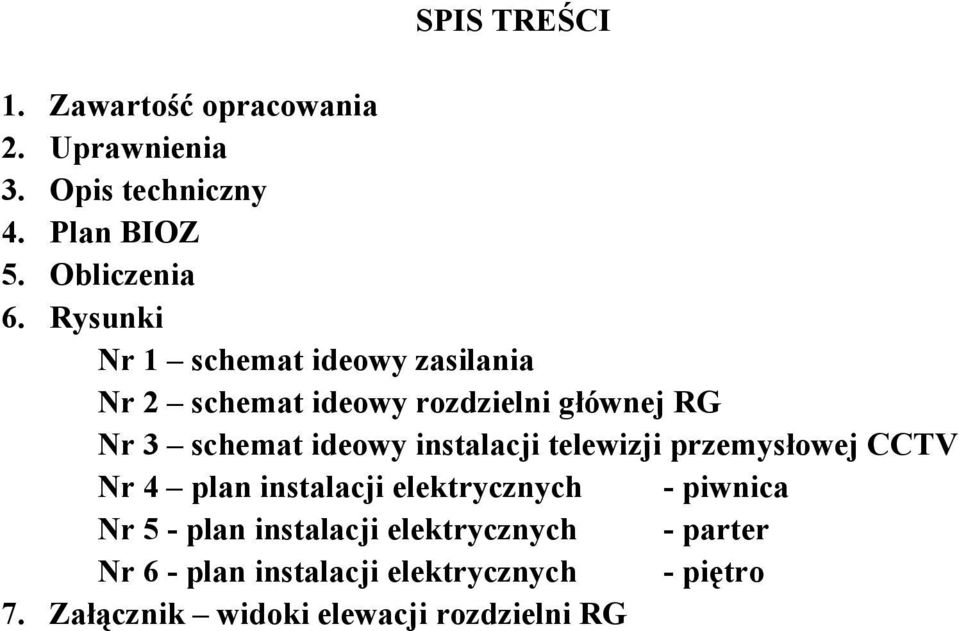

1 SPIS TREŚCI 1. Zawartość opracowania 2. Uprawnienia 3. Opis techniczny 4. Plan BIOZ 5. Obliczenia 6. Rysunki Nr 1 schemat ideowy zasilania Nr 2 schemat ideowy rozdzielni głównej RG Nr 3 schemat ideowy instalacji telewizji przemysłowej CCTV Nr 4 plan instalacji elektrycznych - piwnica Nr 5 - plan instalacji elektrycznych - parter Nr 6 - plan instalacji elektrycznych - piętro 7. Załącznik widoki elewacji rozdzielni RG

2 OPIS TECHNICZNY 1. Zakres opracowania. Projekt niniejszy obejmuje: instalacje elektryczną wewnętrzną t.j. instalacje oświetlenia, gniazd wtykowych ogólnego przeznaczenia instalacje telewizji przemysłowej CCTV, instalacji telewizyjnej audio, 2. Podstawa opracowania. a) podkłady architektoniczno-budowlane, b) obowiązujące normy i przepisy elektryczne, 3. Stan istniejący Aktualnie przebudowywane pomieszczenia posiadają zasilanie w energie elektryczną z istniejącego złącza kablowego poprzez tablicę pomiarową. Istniejącą instalację elektryczną ze względu na remont pomieszczeń oraz stan instalacji należy wymienić na nową. 4. Układ pomiarowy W związku z przebudową instalacji projektuje się zabudowę nowego układu pomiarowego i zabudowę w miejscu istniejącego układu pomiarowego nowej szafki pomiarowej z wyposażeniem zgodnie ze rysunkiem Nr 1. Istniejące kable zasilające należy wymienić na nowe typu YAKY 4x120mm2 pomiędzy istniejącym złączem kablowym zabudowanym we wnęce budynku poprzez szafę pomiarową do rozdzielni głównej RG. Kabel układać pomiędzy ZK a szafą pomiarową w rurze ochronnej PCV na pozostałym odcinku w tynku. 5. Rozdzielnia RG Projektuje się zabudowę nowej rozdzielni głównej, w której zostaną zabudowane zabezpieczenia obwodów odbiorczych. Schemat rozdzielni głównej wraz z wyposażeniem pokazano na rysunku Nr 2. Widok elewacji pokazano w załączniku do rozdzielni. 6. Wyłącznik przeciwpożarowy P-POŻ. Przy wejściu do budynku na zewnątrz projektuje się montaż wyłącznika P-Poż. zabudowanego w obudowie hermetycznej typu ALFA 3 Z/P lub Z/R1 (2) wykonane z niepalnych modyfikowanych tworzyw sztucznych. Przycisk wyłącznika P-Poż pozwala na zdalne wyłączenie wyłącznika głównego DPX-IS 250 3P 250A zabudowanego w rozdzielni RG posiadającego wyzwalacz wzrostowy. Od wyłącznika P-poż do rozdzielni TB należy stosować przewód bezhalogenowy ognioodporny typu FE 180/ PH 90 3x1,5mm2.

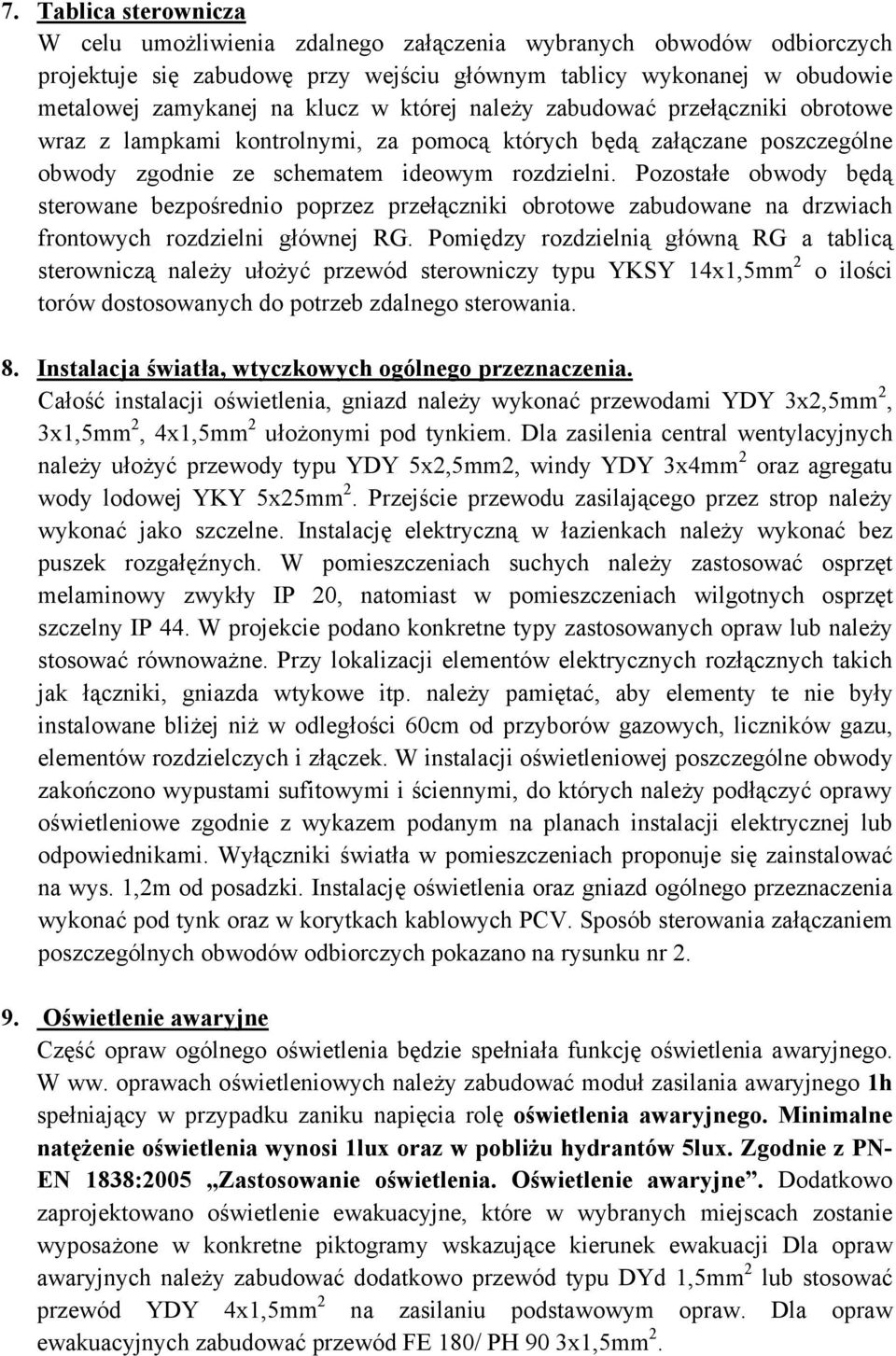

3 7. Tablica sterownicza W celu umożliwienia zdalnego załączenia wybranych obwodów odbiorczych projektuje się zabudowę przy wejściu głównym tablicy wykonanej w obudowie metalowej zamykanej na klucz w której należy zabudować przełączniki obrotowe wraz z lampkami kontrolnymi, za pomocą których będą załączane poszczególne obwody zgodnie ze schematem ideowym rozdzielni. Pozostałe obwody będą sterowane bezpośrednio poprzez przełączniki obrotowe zabudowane na drzwiach frontowych rozdzielni głównej RG. Pomiędzy rozdzielnią główną RG a tablicą sterowniczą należy ułożyć przewód sterowniczy typu YKSY 14x1,5mm 2 o ilości torów dostosowanych do potrzeb zdalnego sterowania. 8. Instalacja światła, wtyczkowych ogólnego przeznaczenia. Całość instalacji oświetlenia, gniazd należy wykonać przewodami YDY 3x2,5mm 2, 3x1,5mm 2, 4x1,5mm 2 ułożonymi pod tynkiem. Dla zasilenia central wentylacyjnych należy ułożyć przewody typu YDY 5x2,5mm2, windy YDY 3x4mm 2 oraz agregatu wody lodowej YKY 5x25mm 2. Przejście przewodu zasilającego przez strop należy wykonać jako szczelne. Instalację elektryczną w łazienkach należy wykonać bez puszek rozgałęźnych. W pomieszczeniach suchych należy zastosować osprzęt melaminowy zwykły IP 20, natomiast w pomieszczeniach wilgotnych osprzęt szczelny IP 44. W projekcie podano konkretne typy zastosowanych opraw lub należy stosować równoważne. Przy lokalizacji elementów elektrycznych rozłącznych takich jak łączniki, gniazda wtykowe itp. należy pamiętać, aby elementy te nie były instalowane bliżej niż w odległości 60cm od przyborów gazowych, liczników gazu, elementów rozdzielczych i złączek. W instalacji oświetleniowej poszczególne obwody zakończono wypustami sufitowymi i ściennymi, do których należy podłączyć oprawy oświetleniowe zgodnie z wykazem podanym na planach instalacji elektrycznej lub odpowiednikami. Wyłączniki światła w pomieszczeniach proponuje się zainstalować na wys. 1,2m od posadzki. Instalację oświetlenia oraz gniazd ogólnego przeznaczenia wykonać pod tynk oraz w korytkach kablowych PCV. Sposób sterowania załączaniem poszczególnych obwodów odbiorczych pokazano na rysunku nr Oświetlenie awaryjne Część opraw ogólnego oświetlenia będzie spełniała funkcję oświetlenia awaryjnego. W ww. oprawach oświetleniowych należy zabudować moduł zasilania awaryjnego 1h spełniający w przypadku zaniku napięcia rolę oświetlenia awaryjnego. Minimalne natężenie oświetlenia wynosi 1lux oraz w pobliżu hydrantów 5lux. Zgodnie z PN- EN 1838:2005 Zastosowanie oświetlenia. Oświetlenie awaryjne. Dodatkowo zaprojektowano oświetlenie ewakuacyjne, które w wybranych miejscach zostanie wyposażone w konkretne piktogramy wskazujące kierunek ewakuacji Dla opraw awaryjnych należy zabudować dodatkowo przewód typu DYd 1,5mm 2 lub stosować przewód YDY 4x1,5mm 2 na zasilaniu podstawowym opraw. Dla opraw ewakuacyjnych zabudować przewód FE 180/ PH 90 3x1,5mm 2.

4 10. Instalacja potencjałów wyrównawczych. Przy tablicy należy wykonać główną szynę wyrównawczą którą należy połączyć z żyłą PE. Od GSW należy wyprowadzić połączenia wyrównawcze wykonane przewodem Lgy 6mm2 do wszystkich części metalowych innych instalacji w pomieszczeniach. 11. Ochronna przed porażeniem prądem System zasilania budynku typu TN. Jako ochronę przed dotykiem bezpośrednim zaprojektowano: a) ochronę poprzez izolowanie części czynnych, b) ochronę przy użyciu ogrodzeń i obudów, Jako ochronę przed dotykiem pośrednim zaprojektowano: a) Jako ochronę przed dotykiem pośrednim przyjęto SAMOCZYNNE WYŁĄCZENIE ZASILANIA w układzie sieci TN-S, stosując w obwodach odbiorczych jako elementy wykonawcze wyłączniki instalacyjne S301 oraz wyłączniki różnicowo-prądowe o prądzie różnicowym 30mA. Cała instalacja od listwy zaciskowej rozdzielni RG pracować będzie w systemie TN-S z oddzielną żyłą ochronną PE. Przewód ochronny koloru żółto-zielonego należy prowadzić we wszystkich obwodach i łączyć go z bolcami gniazd wtykowych, metalowymi obudowami i zaciskami ochronnymi stosowanych urządzeń elektrycznych. Do przewodów ochronnych PE należy przyłączyć części przewodzące dostępne. Przewodu ochronnego nie wolno przerywać ani zabezpieczać zwarciowo. W całym budynku można stosować Ochronę polegająca na zastosowaniu urządzenia II klasy ochronności lub o izolacji równoważnej. 12. Instalacja monitoringu telewizji przemysłowej CCTV Projektuje się wykonanie systemu telewizji przemysłowej (dozorowej) w postaci 16 kamer np. kamera 12V DP-950HQ/IRD 540TVL 2.8mm wykonanych w obudowach wandaloodpornych. Zaleca się dobór typ kamer na etapie realizacji inwestycji po uprzednio zabudowanym oświetleniu. Kamery zamontować w miejscach wskazanych na rzutach pomieszczeń. Od poszczególnych kamer należy poprowadzić kabel YAP- 2X1,0/100/SET /3.7+2X1,0 do rejestratora obrazu video np. DVR-D416 NA 16 KAMER + LAN +PILOT + USB + VGA +HDMI + Seata lub odpowiednik oraz zasilacza 12V/10A/PA18 stabilizowanego w obudowie metalowej zabudowanych w szafie teletechnicznej w pom. biurowym parteru. Kable sygnałowo-zasilające układać podtynkowo, w odległości 30cm od przewodów 230V/400V celem uniknięcia zakłóceń elektromagnetycznych. Prace montażowe wykonać zgodnie z schematem sieci telewizji przemysłowej CCTV rysunek 3 oraz rzutami poszczególnych kondygnacji rys Instalacja telewizyjna i audio Projektuje się wykonanie systemu telewizyjnej poprzez ułożenie przewodów koncentrycznych typu RG6U od szafy teletechnicznej w której należy zabudować rozgałęźniki sygnału telewizyjnego np. HTS-16/TRIAX lub odpowiednik do gniazd RTV końcowych zabudowanych w miejscach wskazanych na planach pomieszczeń

5 rys Dla potrzeb zasilenia głośników należy ułożyć przewód głośnikowy CCA 2x1mm2. Dla potrzeb podłączenia głośników należy zabudować gniazda głośnikowe. 14. Uwagi końcowe. Wszystkie prace elektromontażowe wykonać zgodnie z obowiązującymi przepisami i normami. Wykonane instalacje wymagają wykonania badań technicznych. Przebudowany układ pomiarowy wraz z linią zasilającą podlega odbiorowi przez RD Szczecin. Dokładne miejsce montażu osprzętu należy uzgodnić na etapie realizacji inwestycji. Zasilanie urządzeń wentylacji i agregatu wody lodowej wykonać po zabudowie urządzeń.
