Instalacyjna w telekomunikacji przewodowej wraz z infrastrukturą towarzyszącą bez ograniczeń
|
|
- Jarosław Lipiński
- 8 lat temu
- Przeglądów:
Transkrypt
1 Temat tytuł opracowania i nazwa obiektu Budowa Centrum Medycyny Nieinwazyjnej Gdańskiego Uniwersytetu Medycznego w Gdańsku wraz z łącznikami naziemnymi do budynków istniejących, z budową i rozbudową infrastruktury technicznej: dróg wewnętrznych (bez zmiany wjazdów), parkingów, urządzeń budowlanych, murów oporowych wraz z niezbędnymi wyburzeniami istniejących budynków, z etapowaniem inwestycji faza tom część adres inwestycji PROJEKT BUDOWLANY TOM II PROJEKT ARCHITEKTONICZNO BUDOWLANY CZĘŚĆ VI.1 PROJEKT INSTALACJI TELETECHNICZNYCH Gdańsk ul. Smoluchowskiego, dz. nr: 1/1, 1/15, 1/16, 1/17, 1/18, 1/22, 1/23, 5/1, 5/2, obr. 066 oraz dz. nr 678/1 obr. 055 Inwestor: GDAŃSKI UNIWERSYTET MEDYCZNY ul. M. Skłodowskiej-Curie 3a, tel Jednostka projektowa ARCH - DECO Sp z o.o. ul. Starowiejska Gdynia archdeco@archdeco.pl tel Wykonawca projektu Przedsiębiorstwo Projektowo Usługowe PROTEL ul. Wileńska 37D, Gdańsk protel@gdansk.cc, tel.: Imię i nazwisko projektanta Specjalność i zakres Nr uprawnień Data i podpis inż. Waldemar Kościowski Instalacyjna w telekomunikacji przewodowej wraz z infrastrukturą towarzyszącą bez ograniczeń DT-WBT/02429/03/U Imię i nazwisko sprawdzającego Specjalność i zakres Nr uprawnień Data i podpis mgr inż. Piotr Adamowicz Instalacyjna w telekomunikacji przewodowej wraz z infrastrukturą towarzyszącą bez ograniczeń DT-WBT/02357/02/U Data opracowania Kwiecień 2015
2 Spis treści 1. WSTĘP DANE OGÓLNE SYSTEMY BEZPIECZEŃSTWA POŻAROWEGO CHARAKTERYSTYKA OBIEKTU SYSTEM SYGNALIZACJI POŻARU PODSTAWA OPRACOWANIA PROJEKTU ZAKRES ZABEZPIECZENIA INSTALACJA SSP OPIS SYSTEMU SYGNALIZACJI POŻARU STEROWANIE URZĄDZENIAMI ZEWNĘTRZNYMI Sterowanie systemami zabezpieczeń przed zadymieniem Sterowanie systemami oddymiania Sterowanie system odcięć p.poż. w budynku Sterowanie systemem wentylacji Sterowanie i monitoring klap p.poż. w kanałach wentylacji Sygnalizacja o zagrożeniu pożarem Sterowanie pracą wind Sterowanie drzwiami na drogach ewakuacyjnych Sterowanie kurtynami dymowymi Monitoring systemu gaszenia gazem Monitoring do JRG PSP ZASILANIE URZĄDZEŃ WYTYCZNE MONTAŻ URZĄDZEŃ I INSTALACJI DŹWIĘKOWY SYSTEM OSTRZEGAWCZY INFORMACJE OGÓLNE - WYMAGANIA DLA SYSTEMU ZAKRES ZABEZPIECZENIA, PODZIAŁ NA STREFY NAGŁOŚNIENIA WYMAGANIA AKUSTYCZNE ŹRÓDŁA DŹWIĘKU ORAZ UKŁAD PRIORYTETÓW KONTROLA W SYSTEMIE DSO KOMUNIKATY ALARMOWE Wykorzystanie systemu nagłośnienia ewakuacyjnego DSO do celów informacyjnych BUDOWA DŹWIĘKOWEGO SYSTEMU OSTRZEGAWCZEGO Mikrofon strażaka Mikrofon informacyjny Jednostka centralna Blok zasilania DSO Zasilanie urządzeń dźwiękowego systemu ostrzegawczego GŁOŚNIKI POŻAROWE DŹWIĘKOWEGO SYSTEMU OSTRZEGAWCZEGO Mocowanie głośników pożarowych OKABLOWANIE SYSTEMU Trasy kablowe Uszczelnienie przejść kablowych WSPÓŁDZIAŁANIE DSO Z SYSTEMEM SSP UWAGI KOŃCOWE DŹWIĘKOWY SYSTEM OSTRZEGAWCZY - NORMY I PRZEPISY OGÓLNA STRUKTURA MONTAŻU I UKŁADANIA INSTALACJI TELETECHNICZNYCH INSTALACJE TELEFONICZNE I CENTRALA TELEFONICZNA INSTALACJE OKABLOWANIA STRUKTURALNEGO SYSTEM INFORMATYCZNY SYSTEMY BEZPIECZEŃSTWA I ZABEZPIECZENIA TECHNICZNEGO OBIEKTU WSTĘP SYSTEM KONTROLI DOSTĘPU (PRZEJŚĆ) I DOMOFONOWA INSTALACJE SYGNALIZACJI WŁAMANIA
3 9.4. URZĄDZENIA SYGNALIZACJI WŁAMANIA I KONTROLI DOSTĘPU SYSTEM TELEWIZJI DOZORU (CCTV) INSTALACJE TELETECHNICZNE DLA POTRZEB MEDYCZNYCH SYSTEMY INTERKOMOWE SYSTEM PRZYWOŁAWCZY PACJENT PIELĘGNIARKA LEKARZ Założenia ogólne Cechy systemu cyfrowego Szczegółowy opis działania systemu System rejestracji sygnałów przywołania INSTALACJE NAGŁOŚNIEŃ LOKALNYCH SYSTEM TELEWIZJI KABLOWEJ INSTALACJE TELEWIZJI DYDAKTYCZNEJ INSTALACJE AUDIOWIZUALNE SAL WYKŁADOWYCH CENTRALNY SYSTEM ZARZĄDZANIA I NADZORU BMS OPIS SYSTEMU INSTALACJE ELEKTRYCZNE SYSTEMU BMS Informacje ogólne Szafy automatyki i roboty kablowe Trasy kablowe ELEMENTY SKŁADOWE SYSTEMU Stanowiska nadzoru i serwery Oprogramowanie Serwery automatyki Sterowniki cyfrowe Direct Digital Control (DDC) Elementy peryferyjne Transmisja danych Wymagania ogólne dla systemów technicznych
4 Spis rysunków TW01. System sygnalizacji pożaru. Schemat blokowy TW02. System sygnalizacji pożaru. Rzut poziomu -1 TW03. System sygnalizacji pożaru. Rzut poziomu 0 TW04. System sygnalizacji pożaru. Rzut poziomu +1 TW05. System sygnalizacji pożaru. Rzut poziomu +2 TW06. System sygnalizacji pożaru. Rzut poziomu +3 TW07. System sygnalizacji pożaru. Rzut poziomu +4 TW08. System sygnalizacji pożaru. Rzut poziomu +5 TW09. System sygnalizacji pożaru. Rzut dachu TW010. Dźwiękowy system ostrzegawczy. Schemat blokowy TW011. Dźwiękowy system ostrzegawczy. Rzut poziomu -1 TW012. Dźwiękowy system ostrzegawczy. Rzut poziomu 0 TW013. Dźwiękowy system ostrzegawczy. Rzut poziomu +1 TW014. Dźwiękowy system ostrzegawczy. Rzut poziomu +2 TW015. Dźwiękowy system ostrzegawczy. Rzut poziomu +3 TW016. Dźwiękowy system ostrzegawczy. Rzut poziomu +4 TW017. Dźwiękowy system ostrzegawczy. Rzut poziomu +5 TW018. Dźwiękowy system ostrzegawczy. Rzut dachu TW019. Schemat okablowania strukturalnego TW020. Schemat okablowania telefonicznego TW021. Schemat pomieszczeń teletechnicznych i szachtów TW022. Schemat okablowania telewizji kablowej TW023. Schemat ogólny systemu przywoławczego TW024. Schemat ogólny systemu telewizji dozoru 4

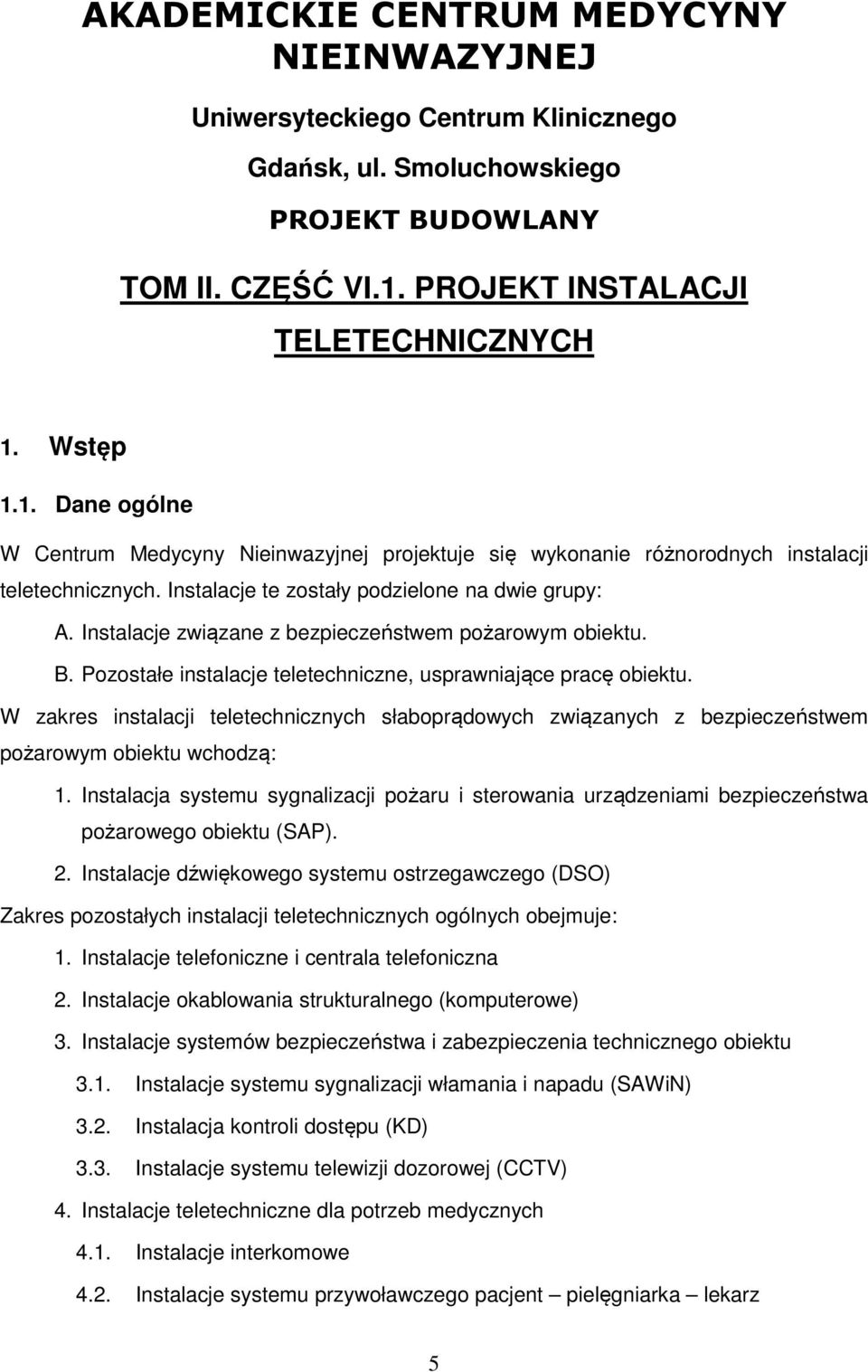

5 AKADEMICKIE CENTRUM MEDYCYNY NIEINWAZYJNEJ Uniwersyteckiego Centrum Klinicznego Gdańsk, ul. Smoluchowskiego PROJEKT BUDOWLANY TOM II. CZĘŚĆ VI.1. PROJEKT INSTALACJI TELETECHNICZNYCH 1. Wstęp 1.1. Dane ogólne W Centrum Medycyny Nieinwazyjnej projektuje się wykonanie różnorodnych instalacji teletechnicznych. Instalacje te zostały podzielone na dwie grupy: A. Instalacje związane z bezpieczeństwem pożarowym obiektu. B. Pozostałe instalacje teletechniczne, usprawniające pracę obiektu. W zakres instalacji teletechnicznych słaboprądowych związanych z bezpieczeństwem pożarowym obiektu wchodzą: 1. Instalacja systemu sygnalizacji pożaru i sterowania urządzeniami bezpieczeństwa pożarowego obiektu (SAP). 2. Instalacje dźwiękowego systemu ostrzegawczego (DSO) Zakres pozostałych instalacji teletechnicznych ogólnych obejmuje: 1. Instalacje telefoniczne i centrala telefoniczna 2. Instalacje okablowania strukturalnego (komputerowe) 3. Instalacje systemów bezpieczeństwa i zabezpieczenia technicznego obiektu 3.1. Instalacje systemu sygnalizacji włamania i napadu (SAWiN) 3.2. Instalacja kontroli dostępu (KD) 3.3. Instalacje systemu telewizji dozorowej (CCTV) 4. Instalacje teletechniczne dla potrzeb medycznych 4.1. Instalacje interkomowe 4.2. Instalacje systemu przywoławczego pacjent pielęgniarka lekarz 5

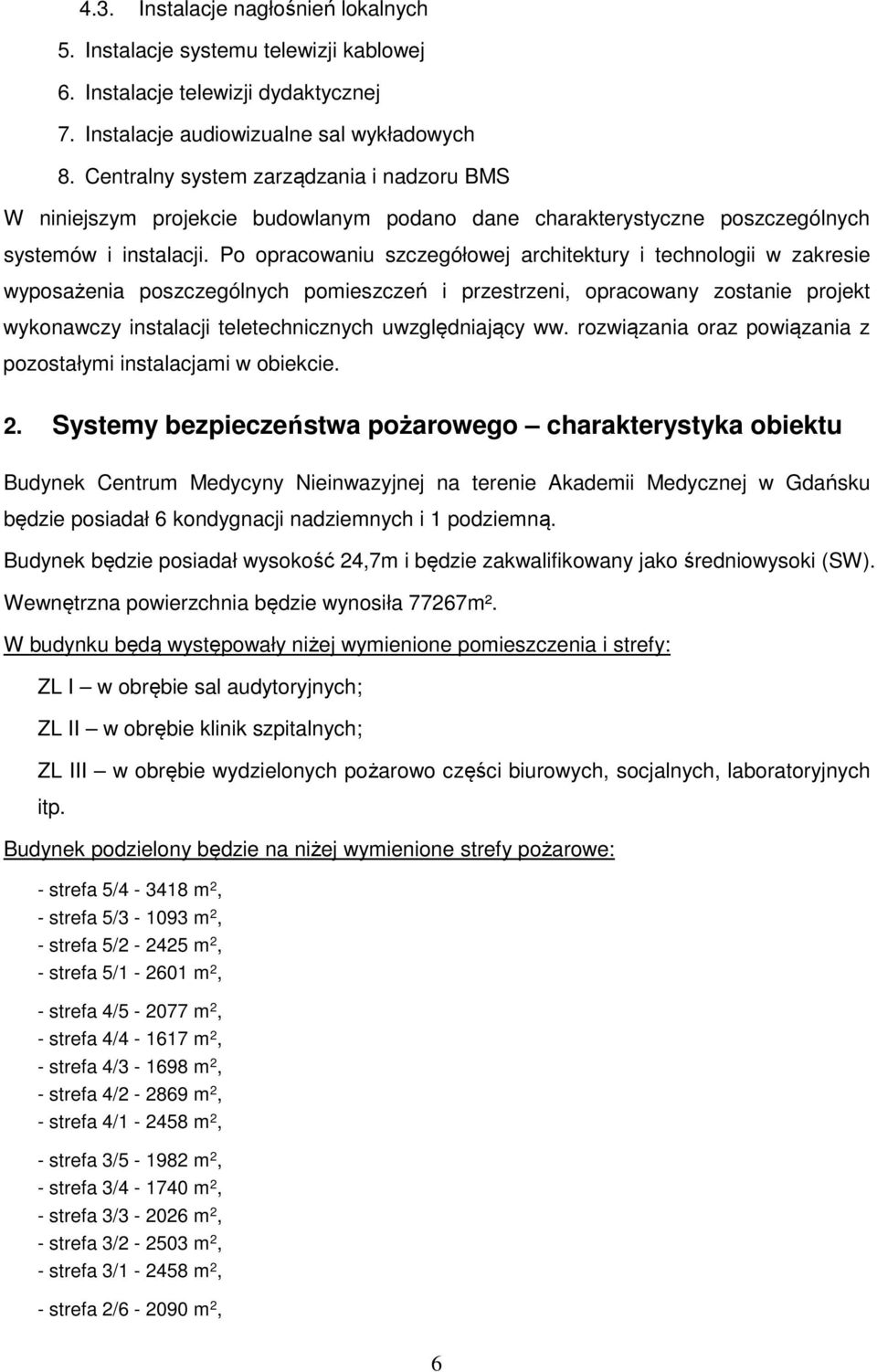

6 4.3. Instalacje nagłośnień lokalnych 5. Instalacje systemu telewizji kablowej 6. Instalacje telewizji dydaktycznej 7. Instalacje audiowizualne sal wykładowych 8. Centralny system zarządzania i nadzoru BMS W niniejszym projekcie budowlanym podano dane charakterystyczne poszczególnych systemów i instalacji. Po opracowaniu szczegółowej architektury i technologii w zakresie wyposażenia poszczególnych pomieszczeń i przestrzeni, opracowany zostanie projekt wykonawczy instalacji teletechnicznych uwzględniający ww. rozwiązania oraz powiązania z pozostałymi instalacjami w obiekcie. 2. Systemy bezpieczeństwa pożarowego charakterystyka obiektu Budynek Centrum Medycyny Nieinwazyjnej na terenie Akademii Medycznej w Gdańsku będzie posiadał 6 kondygnacji nadziemnych i 1 podziemną. Budynek będzie posiadał wysokość 24,7m i będzie zakwalifikowany jako średniowysoki (SW). Wewnętrzna powierzchnia będzie wynosiła 77267m². W budynku będą występowały niżej wymienione pomieszczenia i strefy: ZL I w obrębie sal audytoryjnych; ZL II w obrębie klinik szpitalnych; ZL III w obrębie wydzielonych pożarowo części biurowych, socjalnych, laboratoryjnych itp. Budynek podzielony będzie na niżej wymienione strefy pożarowe: - strefa 5/ m 2, - strefa 5/ m 2, - strefa 5/ m 2, - strefa 5/ m 2, - strefa 4/ m 2, - strefa 4/ m 2, - strefa 4/ m 2, - strefa 4/ m 2, - strefa 4/ m 2, - strefa 3/ m 2, - strefa 3/ m 2, - strefa 3/ m 2, - strefa 3/ m 2, - strefa 3/ m 2, - strefa 2/ m 2, 6
7 - strefa 2/ m 2, - strefa 2/ m 2, - strefa 2/ m 2, - strefa 2/ m 2, - strefa 2/ m 2, - strefa 1/ m 2, - strefa 1/ m 2, - strefa 1/ m 2, - strefa 1/ m 2, - strefa 1/2-843 m 2, - strefa 1/ m 2, - strefa 0/ m 2, - strefa 0/ m 2, - strefa 0/ m 2, - strefa 0/3-358 m 2, - strefa 0/ m 2, - strefa 0/ m 2, - strefa -1/10 (ZL III) m 2, - strefa -1/9 (ZL III) m 2, - strefa -1/8-405 m 2, - strefa -1/7 (garaż etap II) m 2, - strefa -1/6-770 m 2, - strefa -1/5-130 m 2, - strefa -1/4-180 m 2, - strefa -1/3-225 m 2, - strefa -1/2 (garaż etap I) m 2, - strefa -1/1 (ZL III) m 2, Jako odrębne strefy pożarowe wydzielone zostaną także pomieszczenia: agregatu prądotwórczego, pomieszczenia związane z zasilaniem instalacji i urządzeń p.poż., pompowni pożarowej, wentylatorni, pomieszczenia techniczne. Obiekt wyposażony będzie w niżej wymienione urządzenia przeciwpożarowe: a. system sygnalizacji pożaru; b. dźwiękowy system ostrzegawczy z wyłączeniem pomieszczeń intenstywnej opieki medycznej, sal operacyjnych oraz sal z chorymi; c. system oddymiania mechanicznego garażu; d. systemy zabezpieczenia przed zadymieniem (nadciśnienie) klatek chodowych i szybów dźwigów dla ekip ratowniczych; e. instalacja hydrantów wewnętrznych; f. oświetlenie awaryjne ewakuacyjne i awaryjne zapasowe w wyznaczonych miejscach; g. dźwigi przystosowane dla prowadzenia działań ratowniczych (ewakuacji); h. p.poż. wyłącznik prądu. 7
8 3. System sygnalizacji pożaru 3.1. Podstawa opracowania projektu 1. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. z 2010r. nr 109 poz.719) 2. Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowania (Dz.U. z 2002r. Nr 75, poz. 690 z późniejszymi zmianami). 3. Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 roku w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198, poz. 2041, z późniejszymi zmianami), 4. PKN-CEN/TS Specyfikacja Techniczna "Systemy sygnalizacji pożarowej. Część 14 Wytyczne planowania, projektowania, instalowania, odbioru, eksploatacji i konserwacji". 5. PN-B Ochrona przeciwpożarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła. Zasady projektowania. 6. Zalecenie i wytyczne Inwestora. 7. Projekt budowlany architektoniczny i wentylacji Zakres zabezpieczenia instalacja SSP Budynek w całości wyposażony będzie w instalację systemem sygnalizacji pożaru (SSP), której centrale będą podłączone do jednostki PSP. Ochronie podlegają wszystkie pomieszczenia i przestrzenie: klatki schodowe, ciągi komunikacyjne oraz pomieszczenia techniczne, biurowe i socjalne z wyłączeniem toalet i pomieszczeń sanitarno - higienicznych. Wszystkie pomieszczenia i przestrzenie (pomiędzy stropem właściwym a sufitami podwieszanymi i pod podwyższoną podłogą) nadzorowane będą przez automatyczne czujki. Ze względu na charakter zagrożenia pożarowego oraz uzyskanie maksymalnie skutecznej ochrony w projekcie przewidziano zastosowanie punktowych czujek wielostanowych dymu i ciepła przeznaczonych do wczesnego wykrywania pożarów płomieniowych spowodowanych spalaniem cieczy i ciał stałych, jak również pożarów tlących oraz do wczesnego i niezawodnego wykrywania pożarów w obecności zjawisk zakłócających. W pomieszczenia o wysokości powyżej 11m zastosowane będą liniowe czujki dymu. Na drogach ewakuacyjnych zastosowane będą ręczne ostrzegacze pożaru. 8
9 3.3. Opis systemu sygnalizacji pożaru Instalacje z automatycznymi urządzeniami do wykrywania pożaru zaprojektowano w oparciu o centrale mikroprocesorowe podłączone ze sobą do pracy w sieci, z urządzeniami adresowalnymi, pracującymi w liniach dozorowych typu A (pętlach). Wybór systemu podyktowany został aspektami techniczno-ekonomicznymi - pozwala na umiejscowienie lokalnie podcentral, co skraca długość pętli dozorowych, natomiast umożliwia za pomocą wspólnych urządzeń nadzór i monitoring obiektu z jednego punktu. System mikroprocesorowy umożliwia osiąganie bardzo wysokiej czułości i niezawodności pracy instalacji dzięki zastosowaniu w module centrali szybkich procesorów najnowszej generacji, pracujących w oparciu o unikalne algorytmy, analizujące spływające z detektorów informacje o aktualnym stanie chronionych pomieszczeń. System umożliwia również wykorzystanie pełnego pakietu funkcji programowych oraz funkcji obsługowoeksploatacyjnych. Adresowalny system umożliwia identyfikację numeru i rodzaju elementu zainstalowanego w pętli dozorowej i przedstawienie użytkownikowi za pomocą wyświetlacza ciekłokrystalicznego pełnej informacji dotyczącej stanu urządzeń oraz zaistniałych zdarzeń z podaniem tekstowego opisu detektora i jednoczesnym wydrukiem komunikatu przez rejestrator zdarzeń. Podłączenie urządzeń do linii dozorowych pętlowych umożliwia bezprzerwową pracę systemu w przypadku przerwy na linii oraz eliminuje uszkodzoną część systemu w przypadku zwarcia. W projekcie przewiduje się również adresowalne moduły sterownicze pracujące w pętlach dozorowy. Centralka SSP będzie: 1. pracować w systemie adresowalnym tzn. umożliwia identyfikację numeru i rodzaju elementu zainstalowanego w pętli dozorowej; 2. pracować w układzie linii dozorowych typu A (pętlowych), które umożliwiają bezprzerwową pracę systemu w przypadku przerwy na linii oraz w przypadku zwarcia; 3. za pomocą wyświetlacza ciekłokrystalicznego przedstawiać użytkownikowi pełną informację dotyczącą stanu systemu oraz zaistniałych zdarzeń z podaniem tekstowego opisu elementu i/lub strefy i jednoczesnym wydrukiem komunikatu przez drukarkę; 4. umożliwiać podłączenie adresowalnych modułów liniowych sterowania i kontroli urządzeń dodatkowych współpracujących z systemem p.poż.; 5. umożliwiać zmianę parametrów czujek w funkcji czasu i zmiany otoczenia; 9

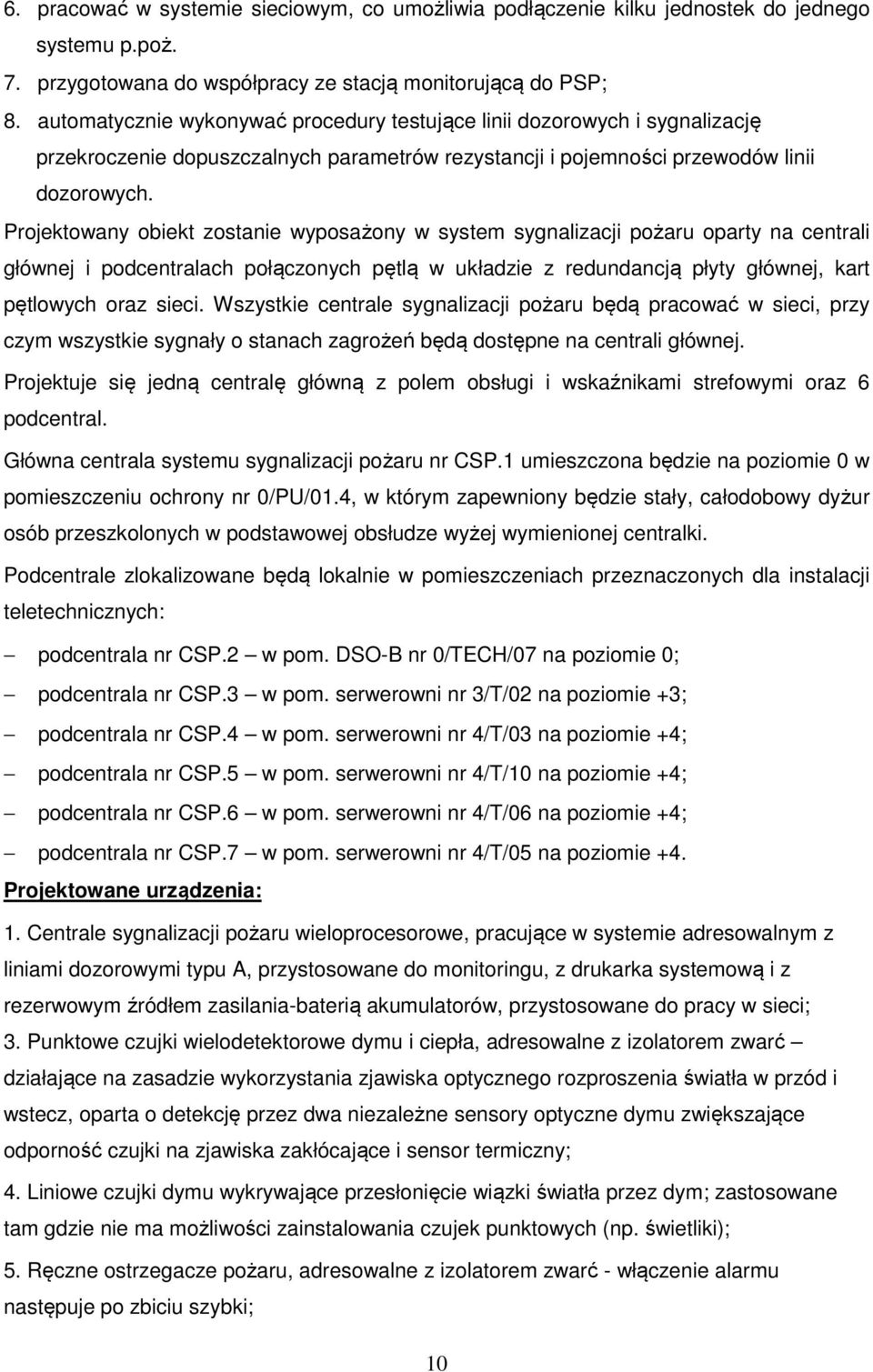

10 6. pracować w systemie sieciowym, co umożliwia podłączenie kilku jednostek do jednego systemu p.poż. 7. przygotowana do współpracy ze stacją monitorującą do PSP; 8. automatycznie wykonywać procedury testujące linii dozorowych i sygnalizację przekroczenie dopuszczalnych parametrów rezystancji i pojemności przewodów linii dozorowych. Projektowany obiekt zostanie wyposażony w system sygnalizacji pożaru oparty na centrali głównej i podcentralach połączonych pętlą w układzie z redundancją płyty głównej, kart pętlowych oraz sieci. Wszystkie centrale sygnalizacji pożaru będą pracować w sieci, przy czym wszystkie sygnały o stanach zagrożeń będą dostępne na centrali głównej. Projektuje się jedną centralę główną z polem obsługi i wskaźnikami strefowymi oraz 6 podcentral. Główna centrala systemu sygnalizacji pożaru nr CSP.1 umieszczona będzie na poziomie 0 w pomieszczeniu ochrony nr 0/PU/01.4, w którym zapewniony będzie stały, całodobowy dyżur osób przeszkolonych w podstawowej obsłudze wyżej wymienionej centralki. Podcentrale zlokalizowane będą lokalnie w pomieszczeniach przeznaczonych dla instalacji teletechnicznych: podcentrala nr CSP.2 w pom. DSO-B nr 0/TECH/07 na poziomie 0; podcentrala nr CSP.3 w pom. serwerowni nr 3/T/02 na poziomie +3; podcentrala nr CSP.4 w pom. serwerowni nr 4/T/03 na poziomie +4; podcentrala nr CSP.5 w pom. serwerowni nr 4/T/10 na poziomie +4; podcentrala nr CSP.6 w pom. serwerowni nr 4/T/06 na poziomie +4; podcentrala nr CSP.7 w pom. serwerowni nr 4/T/05 na poziomie +4. Projektowane urządzenia: 1. Centrale sygnalizacji pożaru wieloprocesorowe, pracujące w systemie adresowalnym z liniami dozorowymi typu A, przystosowane do monitoringu, z drukarka systemową i z rezerwowym źródłem zasilania-baterią akumulatorów, przystosowane do pracy w sieci; 3. Punktowe czujki wielodetektorowe dymu i ciepła, adresowalne z izolatorem zwarć działające na zasadzie wykorzystania zjawiska optycznego rozproszenia światła w przód i wstecz, oparta o detekcję przez dwa niezależne sensory optyczne dymu zwiększające odporność czujki na zjawiska zakłócające i sensor termiczny; 4. Liniowe czujki dymu wykrywające przesłonięcie wiązki światła przez dym; zastosowane tam gdzie nie ma możliwości zainstalowania czujek punktowych (np. świetliki); 5. Ręczne ostrzegacze pożaru, adresowalne z izolatorem zwarć - włączenie alarmu następuje po zbiciu szybki; 10
11 6. Pętlowe moduł wejścia/wyjścia, adresowalne z izolatorem zwarć, z wyjściami zestyków bezpotencjałowych oraz monitorowanymi wejściami do kontroli stanu urządzeń, do sterowania odbiorników działających na zasadzie przerwy prądowej; 7. Diodowe wskaźniki alarmu do optycznego sygnalizowania zadziałania czujek zlokalizowanych w zamkniętych przestrzeniach; Zastosowane do ochrony p.poż. urządzenia powinny posiadać ważne certyfikaty i deklaracje zgodności z normą (oznaczenie wyrobu znakiem CE) lub aprobatą oraz świadectwa dopuszczające je do stosowania w ochronie przeciwpożarowej na terenie Rzeczypospolitej Polskiej wydane przez dopuszczone jednostki certyfikujące. Rozmieszczenie czujek i ręcznych ostrzegaczy pożaru. Powierzchnia dozorowana przez czujkę powinna być ograniczona. Wzięto pod uwagę następujące czynniki ograniczające: - rodzaj przestrzeni chronionej - odległość pomiędzy dowolnym punktem dozorowanej przestrzeni a najbliższą czujką - odległość od ścian - wysokość pomieszczenia i ukształtowanie ścian - ruch powietrza wywołany wentylacją - możliwe utrudnienia konwekcyjnego ruchu produktów spalania Ręczne ostrzegacze pożaru rozmieszczone będą wzdłuż dróg ewakuacyjnych (przy każdym wejściu na schody ewakuacyjne oraz przy każdym bezpośrednim wyjściu na otwarta przestrzeń), tak aby osoba która wykryje zagrożenie mogła uruchomić alarm pożarowy w trakcie opuszczania budynku. Ręczne ostrzegacze pożaru są tak rozplanowane, aby żadna osoba w obiekcie nie musiała przebywać drogi dłuższej niż 30m do najbliższego ostrzegacza. Rozmieszczenie czujek, ręcznych ostrzegaczy pożaru i modułów liniowych przedstawiono na załączonych do dokumentacji rysunkach. Linie dozorowe Projektowana instalacja zostanie podłączona do linii dozorowych typu A, do których będą podłączone adresowalne czujki i ręczne ostrzegacze pożaru oraz liniowe moduły kontrolnosterujące, przeznaczone do uruchamiania na sygnał z centrali urządzeń alarmowych i przeciwpożarowych oraz do monitorowania urządzeń związanych z bezpieczeństwem pożarowym obiektu. Linie typu A (pętlowe) dają możliwość przyłączenia do 128 elementów adresowalnych, które mogą dozorować obszar do 6000m² należący do różnych stref pożarowych. 11
12 Wszystkie elementy liniowe projektowanego systemu sygnalizacji pożaru posiadają wewnętrzny wbudowany izolator zwarć, co pozwala na elastyczne budowanie pętli dozorowych (np. przejścia przez różne strefy pożarowe). System wizualizacji System sygnalizacji pożaru będzie współpracował z systemem wizualizacji i zarządzania. System wizualizacji wspomaga pracę osób prowadzących stały nadzór wielu obiektów. System wizualizacji pozwala na zintegrowanie do jednego stanowiska komputerowego wszystkich systemów zabezpieczenia pożarowego. System wizualizacji stale monitoruje stan urządzeń podłączonych do systemu. Zbiera informacje z systemów p. poż. i na bieżąco przedstawia zdarzenia, jakie zaszły w monitorowanych obiektach. Graficzne zobrazowanie pozwala na precyzyjne wskazanie miejsca wystąpienia zdarzenia. Wszystkie komunikaty i stany poszczególnych podłączonych central są wskazywane w przejrzysty sposób na graficznym monitorze. System obsługiwany jest w prosty sposób przy użyciu myszki i klawiatury Sterowanie urządzeniami zewnętrznymi System sygnalizacji pożaru oprócz przyjmowania stanów alarmowych z czujek i ręcznych ostrzegaczy pożarowych, realizuje procedury automatycznego sterowania urządzeń bezpieczeństwa pożarowego. Sterowania urządzeń związanych z bezpieczeństwem pożarowym obiektu będzie się odbywać automatycznie poprzez zadziałanie czujek oraz ręcznie poprzez uruchomienie przycisków ROP. Po otrzymaniu przez centralę sygnału alarmowego nastąpi zrealizowanie przez system zarejestrowanych zdarzeń zgodnie z zaprogramowanymi w centrali funkcjami logicznymi. Do realizacji funkcji sterowniczych przyjęto zastosowanie elementów sterowania, montowanych bezpośrednio w pętlach dozorowych oraz kart wyjść przekaźnikowych i wyjść nadzorowanych, zainstalowanych bezpośrednio w centrali SSP. Przyjęto realizacje niżej wymienionych funkcji: 1. załączanie zespołów wentylacyjnych do celów oddymiania mechanicznego garaży z jednoczesnym przesterowaniem klap p.poż. na kanałach oddymiania; 2. załączanie zespołów wentylacyjnych do celów oddymiania mechanicznego w świetlikach z jednoczesnym przesterowaniem klap p.poż. na kanałach oddymiania; 3. załączanie zespołów wentylacyjnych do celów nadciśnienia na kl.schodowych z jednoczesnym otwarciem otworów upustu powietrza na zagrożonej kondygnacji; 4. załączanie zespołów wentylacyjnych do celów nadciśnienia w szybach windowych; 12
13 5. załączanie systemu oddymiania grawitacyjnego w łącznikach; 6. załączanie dźwiękowego systemu ostrzegawczego; 7. odłączenie lokalnych systemów nagłośnienia; 8. odłączanie zespołów wentylacji bytowej; 9. sterowanie klap p.poż. w kanałach wentylacji bytowej i monitoring ich stanu; 10. zamknięcie drzwi p.poż.na granicy strefy i drzwi dymoszczelnych; 11. zamknięcie bramy p.poż. na granicy strefy w garażu; 12. otwarcie i zablokowanie drzwi rozsuwanych i obrotowych; 13. zwolnienie rygli drzwi na drogach ewakuacyjnych objętych kontrolą dostępu; 14. wysterowanie dźwigów osobowych; 15. transmisja alarmu do jednostki PSP. Organizacja alarmowania Organizacja alarmowania w systemie SAP daje personelowi możliwość weryfikacji w ściśle określonym czasie czy zdarzenie : - stanowi poważne zagrożenie, wymagające interwencji straży, - może być zlikwidowane za pomocą podręcznych środków gaśniczych, - jest wynikiem fałszywego zadziałania czujki. Projektuje się 2 stopnie alarmowania: 1 stopień: zadziałanie automatycznej czujki wywołuje alarm w centrali i powoduje odliczanie czasu T1 na potwierdzenie obecności obsługi, dając czas obsłudze max.30 sekund. Po potwierdzeniu alarmu I stopnia następuje odmierzanie czasu T2 przeznaczonego na sprawdzenie stanu pomieszczenia, w którym zadziałała czujka. Osoba ma czas na powrót i skasowanie w centralce alarmu lub w razie potrzeby natychmiastowe potwierdzenie alarmu naciskając ROP znajdujący się najbliżej pomieszczenia, w którym rozwija się pożar. Nie potwierdzenie przyjęcia alarmu I stopnia lub po przekroczeniu zadanego czasu T2, w czasie, którego nie nastąpiło skasowanie alarmu I stopnia, centralka automatycznie przechodzi w alarm II stopnia. 2 stopień: nie potwierdzenie przez obsługę alarmu I stopnia, nie skasowanie czujki w alarmie I stopnia, zadziałania dwóch detektorów samoczynnych lub zadziałanie ręcznego ostrzegacza pożarowego powoduje wywołanie alarmu II stopnia przez centralę. W/w stopień stosowany jest również przy braku ciągłego dozorowania centralki przez obsługę. 13
14 Współdziałanie instalacji przeciwpożarowych, założenia do scenariusza pożarowego. ALARM I STOPNIA: Centrala sygnalizacji pożaru sygnalizuje alarm I stopnia w przypadku zadziałania jednego z detektorów samoczynnych. Scenariusz pożarowy w przypadku alarmu I stopnia: 1. obsługa identyfikuje (odczytuje) miejsce powstania alarmu; 2. obsługa wyłącza sygnalizację wewnętrzną centrali w czasie 30s; 3. centrala zawiesza ogłoszenie alarmu o 180 sekund; 4. obsługa ma 180 s na weryfikacje zdarzenia jako prawdziwego lub fałszywego. W przypadku weryfikacji alarmu jako fałszywy, należy alarm w centrali skasować. W przypadku identyfikacji alarmu jako prawdziwy osoba wykonująca sprawdzenie powinna skontaktować się z obsługą centrali i zainicjować alarm II stopnia z poziomu centrali sygnalizacji pożaru lub poprzez wciśnięcie przycisku ROP. ALARM II STOPNIA: Centrala sygnalizacji pożaru sygnalizuje alarm II stopnia w przypadku: - przekroczenia czasu jak wyżej, - zadziałania dwóch detektorów samoczynnych, - wciśnięcia przez użytkownika przycisku ROP. Alarm II stopnia powoduje: 1. załączanie zespołów wentylacyjnych do celów oddymiania mechanicznego garaży z jednoczesnym przesterowaniem klap p.poż. na kanałach oddymiania; 2. załączanie zespołów wentylacyjnych do celów oddymiania mechanicznego w świetlikach z jednoczesnym przesterowaniem klap p.poż. na kanałach oddymiania; 3. załączanie zespołów wentylacyjnych do celów nadciśnienia na kl. schodowych z jednoczesnym otwarciem otworów upustu powietrza na zagrożonej kondygnacji; 4. załączanie zespołów wentylacyjnych do celów nadciśnienia w szybach windowych; 5. załączanie systemu oddymiania grawitacyjnego w łącznikach; 6. załączanie dźwiękowego systemu ostrzegawczego; 7. odłączenie lokalnych systemów nagłośnienia; 8. odłączanie zespołów wentylacji bytowej; 9. zamkniecie klap p.poż. w kanałach wentylacji bytowej i monitoring ich stanu; 10. zamknięcie drzwi p.poż.na granicy strefy i drzwi dymoszczelnych; 11. zamknięcie bram p.poż. na granicy strefy w garażu; 12. otwarcie i zablokowanie drzwi rozsuwanych i obrotowych; 14

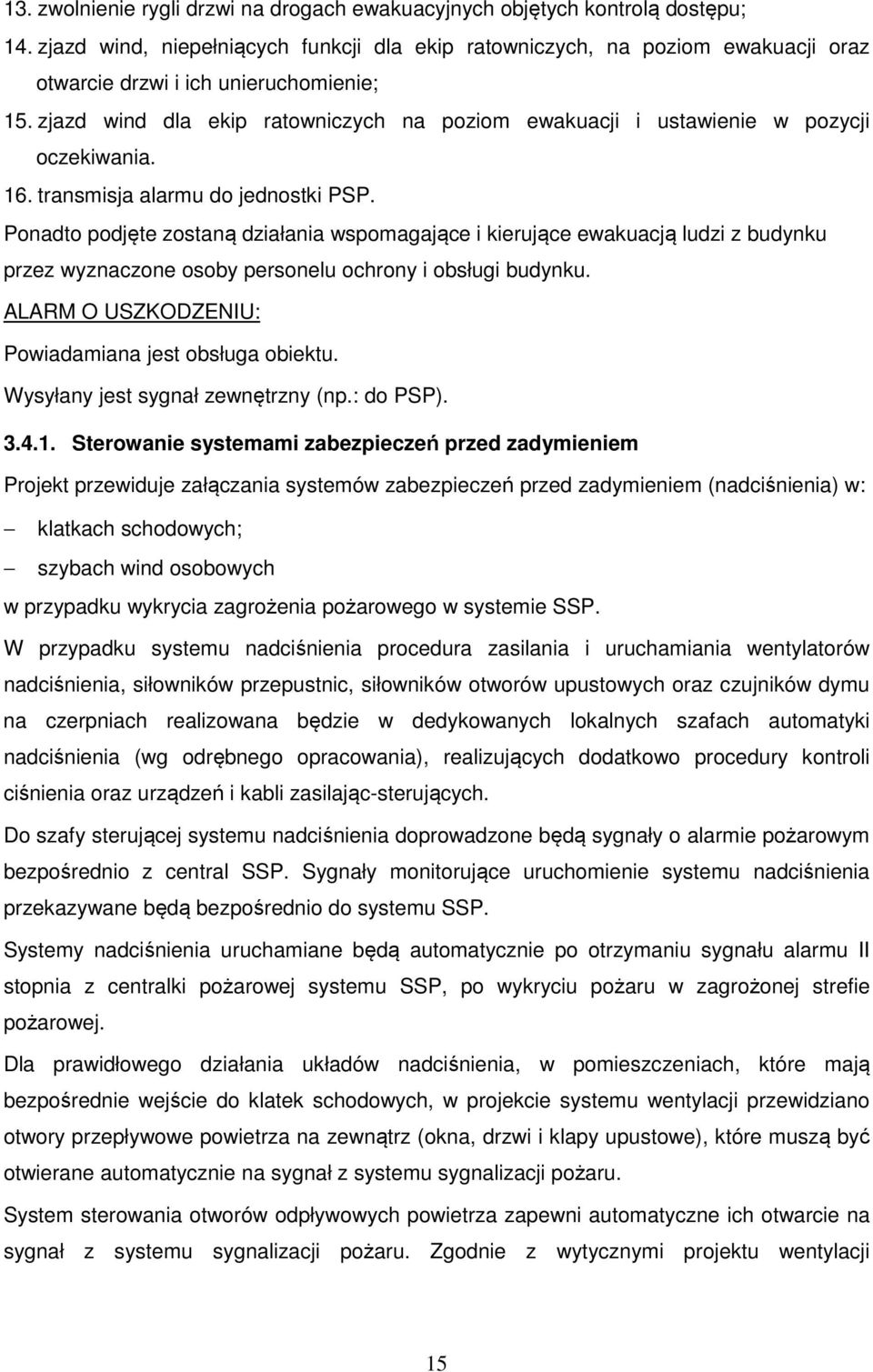

15 13. zwolnienie rygli drzwi na drogach ewakuacyjnych objętych kontrolą dostępu; 14. zjazd wind, niepełniących funkcji dla ekip ratowniczych, na poziom ewakuacji oraz otwarcie drzwi i ich unieruchomienie; 15. zjazd wind dla ekip ratowniczych na poziom ewakuacji i ustawienie w pozycji oczekiwania. 16. transmisja alarmu do jednostki PSP. Ponadto podjęte zostaną działania wspomagające i kierujące ewakuacją ludzi z budynku przez wyznaczone osoby personelu ochrony i obsługi budynku. ALARM O USZKODZENIU: Powiadamiana jest obsługa obiektu. Wysyłany jest sygnał zewnętrzny (np.: do PSP) Sterowanie systemami zabezpieczeń przed zadymieniem Projekt przewiduje załączania systemów zabezpieczeń przed zadymieniem (nadciśnienia) w: klatkach schodowych; szybach wind osobowych w przypadku wykrycia zagrożenia pożarowego w systemie SSP. W przypadku systemu nadciśnienia procedura zasilania i uruchamiania wentylatorów nadciśnienia, siłowników przepustnic, siłowników otworów upustowych oraz czujników dymu na czerpniach realizowana będzie w dedykowanych lokalnych szafach automatyki nadciśnienia (wg odrębnego opracowania), realizujących dodatkowo procedury kontroli ciśnienia oraz urządzeń i kabli zasilając-sterujących. Do szafy sterującej systemu nadciśnienia doprowadzone będą sygnały o alarmie pożarowym bezpośrednio z central SSP. Sygnały monitorujące uruchomienie systemu nadciśnienia przekazywane będą bezpośrednio do systemu SSP. Systemy nadciśnienia uruchamiane będą automatycznie po otrzymaniu sygnału alarmu II stopnia z centralki pożarowej systemu SSP, po wykryciu pożaru w zagrożonej strefie pożarowej. Dla prawidłowego działania układów nadciśnienia, w pomieszczeniach, które mają bezpośrednie wejście do klatek schodowych, w projekcie systemu wentylacji przewidziano otwory przepływowe powietrza na zewnątrz (okna, drzwi i klapy upustowe), które muszą być otwierane automatycznie na sygnał z systemu sygnalizacji pożaru. System sterowania otworów odpływowych powietrza zapewni automatyczne ich otwarcie na sygnał z systemu sygnalizacji pożaru. Zgodnie z wytycznymi projektu wentylacji 15
16 mechanicznej otwory upustu powietrza zostaną otwarte tylko na tej kondygnacji na której powstało zadymienie. Napędy otworów upustowych dostarczone będą w komplecie z oknami, drzwiami i kanałami. Do realizacji funkcji zasilania, sterowania i kontroli linii dla w/w napędów projektuje się dedykowane centralki i zasilacze z rezerwowym źródłem zasilania. System sygnalizacji pożaru będzie realizował automatyczne uruchomienie niżej wymienionych zespołów nadciśnienia: L.p. O k r e ś l e n i e Symbol wg PB wentylacji KL.SCHODOWA KS/01 1. Załączenie wentylatora nadciśnienia w kl. schodowej KS/01 NP-KS-01a 2. Załączenie wentylatora nadciśnienia w kl. schodowej KS/01 NP-KS-01b 3. Otwarcie klapy dla upustu powietrza alarm na poziomie -1 KPP-KS Otwarcie drzwi dla upustu powietrza alarm na poziom 0 DU-KS-01.01, DU-KS Otwarcie klapy dla upustu powietrza alarm na poziomie 0 KPP-KS Otwarcie drzwi dla upustu powietrza alarm na poziom +1 DU-KS-01.03, DU-KS Otwarcie okna dla upustu powietrza alarm na poziom +2 OU-KS-01.01,OU-KS Otwarcie przepustnicy dla upustu powietrza alarm na poziom +2 PU-KS-01.01,PU-KS Otwarcie okna dla upustu powietrza alarm na poziom +3 OU-KS-01.03,OU-KS Otwarcie drzwi dla upustu powietrza alarm na poziom +3 DU-KS-01.05, DU-KS Otwarcie okna dla upustu powietrza alarm na poziom +4 OU-KS Otwarcie okna dla upustu powietrza alarm na poziom +5 OU-KS Otwarcie drzwi dla upustu powietrza alarm na poziom +5 DU-KS KL.SCHODOWA KS/ Załączenie wentylatora nadciśnienia w kl. schodowej KS/02 NP-KS Upustu powietrza do szachtu alarm na poziomie Otwarcie drzwi dla upustu powietrza alarm na poziom 0 DU-KS Upustu powietrza do szachtu alarm na poziomie 0 0/SZ/ Otwarcie drzwi dla upustu powietrza alarm na poziom+1 DU-KS Upustu powietrza do szachtu alarm na poziomie +1 1/SZ/ Otwarcie okna dla upustu powietrza alarm na poziom +2 OU-KS-01.01,OU-KS Otwarcie przepustnicy dla upustu powietrza alarm na poziom +2 PU-KS-01.01,PU-KS Otwarcie okna dla upustu powietrza alarm na poziom +3 OU-KS Otwarcie okna dla upustu powietrza alarm na poziom +4 OU-KS-02.02,OU-KS Otwarcie przepustnicy dla upustu powietrza alarm na poziom +4 PU-KS-02.01,PU-KS Otwarcie okna dla upustu powietrza alarm na poziom +5 OU-KS KL.SCHODOWA KS/ Załączenie wentylatora nadciśnienia w kl. schodowej KS/03 NP-KS Upustu powietrza do szachtu alarm na poziomie -1 SU-KS Upustu powietrza do szachtu alarm na poziomie 0 SU-KS Otwarcie drzwi dla upustu powietrza alarm na poziom+1 DU-KS Upustu powietrza do szachtu alarm na poziomie +1 SU-KS Otwarcie okna dla upustu powietrza alarm na poziom +2 OU-KS-03.01,OU-KS
17 L.p. O k r e ś l e n i e Symbol wg PB wentylacji 32. Otwarcie przepustnicy dla upustu powietrza alarm na poziom +2 PU-KS-03.01,PU-KS Otwarcie okna dla upustu powietrza alarm na poziom +3 OU-KS Otwarcie okna dla upustu powietrza alarm na poziom +4 OU-KS-03.04,OU-KS Otwarcie przepustnicy dla upustu powietrza alarm na poziom +4 PU-KS-03.03,PU-KS Otwarcie okna dla upustu powietrza alarm na poziom +5 OU-KS KL.SCHODOWA KS/ Załączenie wentylatora nadciśnienia w kl. schodowej KS/04 NP-KS Upustu powietrza do garażu alarm na poziomie Otwarcie drzwi dla upustu powietrza alarm na poziom 0 DU-KS do DU-KS Otwarcie okna dla upustu powietrza alarm na poziom +1 OU-KS-04.01,OU-KS Otwarcie przepustnicy dla upustu powietrza alarm na poziom +1 PU-KS-04.01,PU-KS Otwarcie okna dla upustu powietrza alarm na poziom +2 OU-KS-04.03,OU-KS Otwarcie przepustnicy dla upustu powietrza alarm na poziom +2 PU-KS-04.03,PU-KS Otwarcie okna dla upustu powietrza alarm na poziom +3 OU-KS-04.05,OU-KS Otwarcie przepustnicy dla upustu powietrza alarm na poziom +3 PU-KS-04.05,PU-KS Otwarcie okna dla upustu powietrza alarm na poziom +4 OU-KS-04.07,OU-KS Otwarcie przepustnicy dla upustu powietrza alarm na poziom +4 PU-KS-04.07,PU-KS Otwarcie okna dla upustu powietrza alarm na poziom +5 OU-KS-04.09,OU-KS Otwarcie przepustnicy dla upustu powietrza alarm na poziom +5 PU-KS-04.09,PU-KS KL.SCHODOWA KS/ Załączenie wentylatora nadciśnienia w kl. schodowej KS/05 NP-KS Upustu powietrza do szachtu alarm na poziomie Otwarcie drzwi dla upustu powietrza alarm na poziom 0 DU-KS Otwarcie okna dla upustu powietrza alarm na poziom +1 OU-KS Otwarcie okna dla upustu powietrza alarm na poziom +2 OU-KS Otwarcie okna dla upustu powietrza alarm na poziom +3 OU-KS Otwarcie okna dla upustu powietrza alarm na poziom +4 OU-KS Otwarcie okna dla upustu powietrza alarm na poziom +5 OU-KS KL.SCHODOWA KS/ Załączenie wentylatora nadciśnienia w kl. schodowej KS/06 NP-KS Upustu powietrza do szachtu alarm na poziomie -1 SU-KS Otwarcie drzwi dla upustu powietrza alarm na poziom 0 DU-KS do DU-KS Otwarcie okna dla upustu powietrza alarm na poziom +1 OU-KS Otwarcie drzwi dla upustu powietrza alarm na poziom +1 DU-KS Otwarcie okna dla upustu powietrza alarm na poziom +2 OU-KS Otwarcie okna dla upustu powietrza alarm na poziom +3 OU-KS Otwarcie okna dla upustu powietrza alarm na poziom +4 OU-KS Otwarcie drzwi dla upustu powietrza alarm na poziom +4 DU-KS Otwarcie okna dla upustu powietrza alarm na poziom +5 OU-KS Otwarcie drzwi dla upustu powietrza alarm na poziom +5 DU-KS KL.SCHODOWA KS/ Załączenie wentylatora nadciśnienia w kl. schodowej KS/07 NP-KS Upustu powietrza do garażu alarm na poziomie -1 17
18 L.p. O k r e ś l e n i e Symbol wg PB wentylacji 71. Otwarcie drzwi dla upustu powietrza alarm na poziom 0 DU-KS Upustu powietrza do szachtu alarm na poziomie 0 0/SZ/ Upustu powietrza do szachtu alarm na poziomie +1 1/SZ/ Upustu powietrza do szachtu alarm na poziomie +2 2/SZ/ Upustu powietrza do szachtu alarm na poziomie +3 3/SZ/ Upustu powietrza do szachtu alarm na poziomie +4 4/SZ/ Upustu powietrza do szachtu alarm na poziomie +5 5/SZ/13.2 KL.SCHODOWA KS/ Załączenie wentylatora nadciśnienia w kl. schodowej KS/08 NP-KS Upustu powietrza do garażu alarm na poziomie Otwarcie drzwi dla upustu powietrza alarm na poziom 0 DU-KS do DU-KS Otwarcie drzwi dla upustu powietrza alarm na poziom +1 DU-KS-08.04, DU-KS Upustu powietrza do szachtu alarm na poziomie +1 1/SZ/ Otwarcie okna dla upustu powietrza alarm na poziom +2 OU-KS Otwarcie drzwi dla upustu powietrza alarm na poziom +3 DU-KS-08.06, DU-KS Upustu powietrza do szachtu alarm na poziomie +3 3/SZ/ Otwarcie drzwi dla upustu powietrza alarm na poziom +4 DU-KS-08.08, DU-KS Upustu powietrza do szachtu alarm na poziomie +4 4/SZ/ Otwarcie okna dla upustu powietrza alarm na poziom +5 OU-KS-08.02,OU-KS Otwarcie przepustnicy dla upustu powietrza alarm na poziom +5 PU-KS-08.01,PU-KS KL.SCHODOWA KS/ Załączenie wentylatora nadciśnienia w kl. schodowej KS/09 NP-KS Upustu powietrza do garażu alarm na poziomie Upustu powietrza do szachtu alarm na poziomie 0 0/SZ/ Otwarcie drzwi dla upustu powietrza alarm na poziom +1 DU-KS do DU-KS Otwarcie okna dla upustu powietrza alarm na poziom +2 OU-KS Otwarcie okna dla upustu powietrza alarm na poziom +3 OU-KS Otwarcie okna dla upustu powietrza alarm na poziom +4 OU-KS Otwarcie okna dla upustu powietrza alarm na poziom +5 OU-KS KL.SCHODOWA KS/ Załączenie wentylatora nadciśnienia w kl. schodowej KS/10 NP-KS Upustu powietrza do szachtu alarm na poziomie -1-1/SZ/ Upustu powietrza do szachtu alarm na poziomie 0 0/SZ/ Otwarcie okna dla upustu powietrza alarm na poziom +1 OU-KS Otwarcie okna dla upustu powietrza alarm na poziom +2 OU-KS Otwarcie okna dla upustu powietrza alarm na poziom +3 OU-KS Otwarcie okna dla upustu powietrza alarm na poziom +4 OU-KS-10.04, OU-KS Otwarcie przepustnicy dla upustu powietrza alarm na poziom +4 PU-KS-10.01,PU-KS Otwarcie okna dla upustu powietrza alarm na poziom +4 OU-KS-10.06, OU-KS Otwarcie przepustnicy dla upustu powietrza alarm na poziom +4 PU-KS-10.03,PU-KS SZYBY WINDOWE 108. Załączenie wentylatora nadciśnienia w szybie windy W/01 i W/02 NP-W-01/ Załączenie wentylatora nadciśnienia w szybie windy W/03 i W/04 NP-W-03/04 18
19 L.p. O k r e ś l e n i e Symbol wg PB wentylacji 110. Załączenie wentylatora nadciśnienia w szybie windy W/05 NP-W Załączenie wentylatora nadciśnienia w szybie windy W/06 NP-W Załączenie wentylatora nadciśnienia w szybie windy W/07 NP-W Załączenie wentylatora nadciśnienia w szybie windy W/08 i W/09 NP-W-08/ Załączenie wentylatora nadciśnienia w szybie windy W/12 i W/13 NP-W-12/ Załączenie wentylatora nadciśnienia w szybie windy W/14 i W/15 NP-W-14/15 Uwaga: Projekt systemów nadciśnienia wraz z urządzeniami stanowi odrębne opracowanie Sterowanie systemami oddymiania Zgodnie z wytycznymi p.poż. oddymianie wymagane jest dla parkingu zamkniętego, w świetlikach w skrzydle B oraz w łącznikach. Wg projektu architektonicznego przyjęto zastosowanie system oddymiania mechanicznego w garażu i w świetlikach oraz system oddymiania grawitacyjnego w łącznikach. Uwaga: Projekt systemów oddymiania stanowi odrębne opracowanie i zawiera wszelkie niezbędne obliczenia. Oddymianie mechaniczne Systemy oddymiania mechanicznego będą uruchamiane automatycznie po otrzymaniu sygnału alarmu II stopnia z centralki pożarowej systemu SSP, po wykryciu pożaru w zagrożonej strefie dymowej. Scenariusz działania wentylacji oddymiającej dla jednej strefy dymowej: odłączenie wentylacji bytowej; zamknięcie klap p.poż. KP w kanałach wentylacji bytowej; przesterowanie klap p.poż. KPD w kanałach oddymiających w zagrożonej strefie dymowej; załączenie wentylacji wyciągu dymu. załączenie wentylacji napowietrzania lub otwarcie otworów przewidzianych dla grawitacyjnej kompensacji powietrza. Do realizacji procedury zasilania i kontroli urządzeń systemu oddymiania mechanicznego przewidziane będą dedykowane szafy automatyki (wg projektu wentylacji). Oddymianie grawitacyjne Projekt architektoniczny przewiduje wykorzystanie, do usuwania dymu i gorących gazów z łączników klap dymowych zainstalowanych co 10m. 19

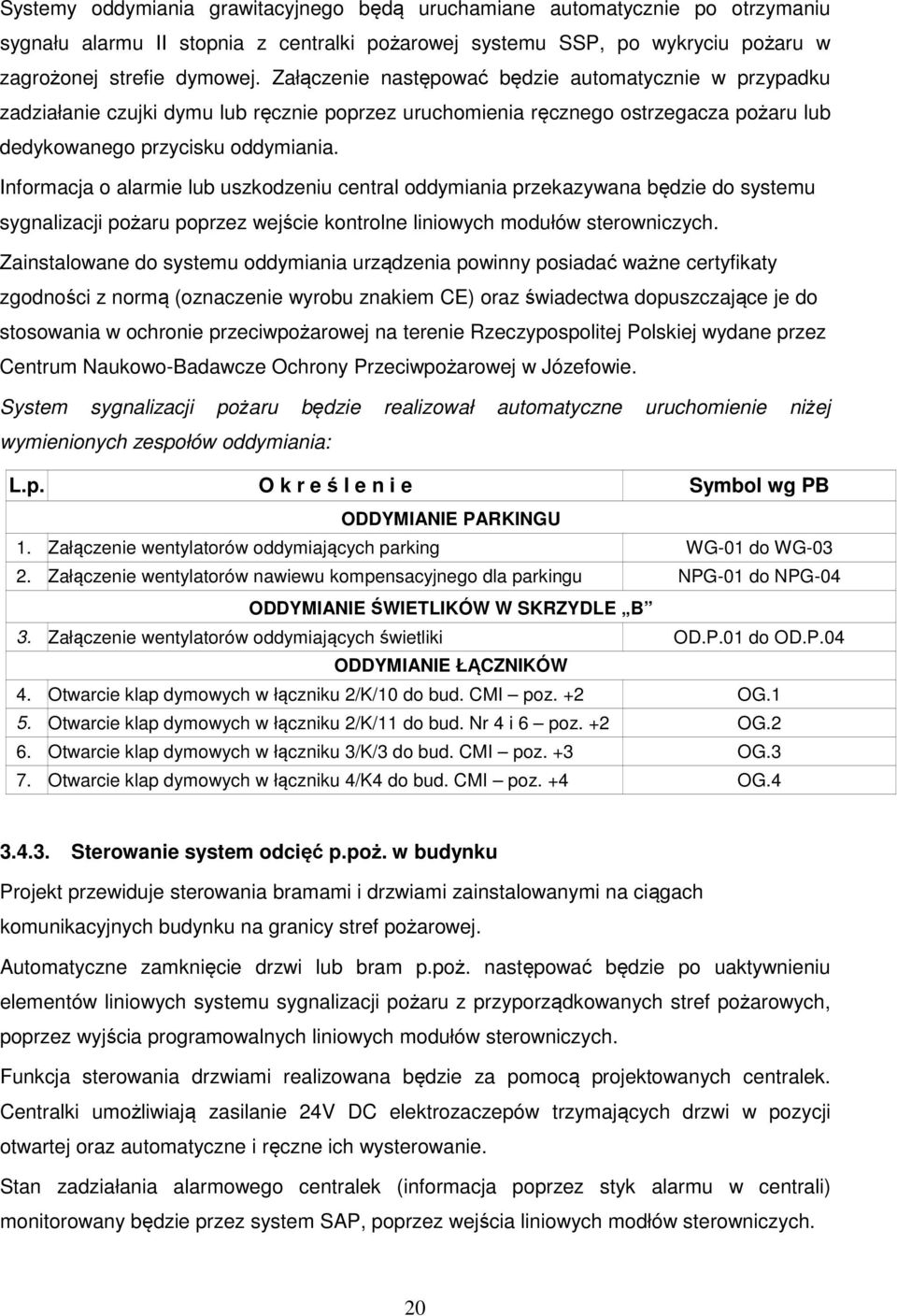

20 Systemy oddymiania grawitacyjnego będą uruchamiane automatycznie po otrzymaniu sygnału alarmu II stopnia z centralki pożarowej systemu SSP, po wykryciu pożaru w zagrożonej strefie dymowej. Załączenie następować będzie automatycznie w przypadku zadziałanie czujki dymu lub ręcznie poprzez uruchomienia ręcznego ostrzegacza pożaru lub dedykowanego przycisku oddymiania. Informacja o alarmie lub uszkodzeniu central oddymiania przekazywana będzie do systemu sygnalizacji pożaru poprzez wejście kontrolne liniowych modułów sterowniczych. Zainstalowane do systemu oddymiania urządzenia powinny posiadać ważne certyfikaty zgodności z normą (oznaczenie wyrobu znakiem CE) oraz świadectwa dopuszczające je do stosowania w ochronie przeciwpożarowej na terenie Rzeczypospolitej Polskiej wydane przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej w Józefowie. System sygnalizacji pożaru będzie realizował automatyczne uruchomienie niżej wymienionych zespołów oddymiania: L.p. O k r e ś l e n i e Symbol wg PB ODDYMIANIE PARKINGU 1. Załączenie wentylatorów oddymiających parking WG-01 do WG Załączenie wentylatorów nawiewu kompensacyjnego dla parkingu NPG-01 do NPG-04 ODDYMIANIE ŚWIETLIKÓW W SKRZYDLE B 3. Załączenie wentylatorów oddymiających świetliki OD.P.01 do OD.P.04 ODDYMIANIE ŁĄCZNIKÓW 4. Otwarcie klap dymowych w łączniku 2/K/10 do bud. CMI poz. +2 OG.1 5. Otwarcie klap dymowych w łączniku 2/K/11 do bud. Nr 4 i 6 poz. +2 OG.2 6. Otwarcie klap dymowych w łączniku 3/K/3 do bud. CMI poz. +3 OG.3 7. Otwarcie klap dymowych w łączniku 4/K4 do bud. CMI poz. +4 OG Sterowanie system odcięć p.poż. w budynku Projekt przewiduje sterowania bramami i drzwiami zainstalowanymi na ciągach komunikacyjnych budynku na granicy stref pożarowej. Automatyczne zamknięcie drzwi lub bram p.poż. następować będzie po uaktywnieniu elementów liniowych systemu sygnalizacji pożaru z przyporządkowanych stref pożarowych, poprzez wyjścia programowalnych liniowych modułów sterowniczych. Funkcja sterowania drzwiami realizowana będzie za pomocą projektowanych centralek. Centralki umożliwiają zasilanie 24V DC elektrozaczepów trzymających drzwi w pozycji otwartej oraz automatyczne i ręczne ich wysterowanie. Stan zadziałania alarmowego centralek (informacja poprzez styk alarmu w centrali) monitorowany będzie przez system SAP, poprzez wejścia liniowych modłów sterowniczych. 20
21 Funkcja sterowania bramami realizowana będzie za pomocą sterowników dostarczanych w komplecie z bramami, które wyposażone będą również w sygnalizatory optyczne informujące o załączeniu funkcji ich zamykania Sterowanie systemem wentylacji Projekt przewiduje odłączanie wentylacji mechanicznej w przypadku wykrycia zagrożenia pożarowego w systemie SAP poprzez wyjścia programowalnych liniowych modułów sterowniczy. Odłączanie zespołów wentylacji bytowej będzie realizowane w szafach automatyki wentylacji oraz w rozdzielnicach elektrycznych, poprzez wydzielone układy stykowe niskonapięciowe (24V DC), przeznaczone wyłącznie do celów sterowań p.poż. System SSP będzie realizował automatyczne odłączanie niżej wymienionych zespołów wentylacji bytowej: L.p. O k r e ś l e n i e Symbol wg PB 1. Wyłączenie centrali wentylacji klinika z pokojami łóżkowymi i pom. personelu N.1/W.1 2. Wyłączenie centrali wentylacji klinika z pokojami łóżkowymi i pom. personelu N.2/W.2 3. Wyłączenie centrali wentylacji klinika z pokojami łóżkowymi i pom. personelu N.3/W.3 4. Wyłączenie centrali wentylacji klinika z pokojami łóżkowymi i pom. personelu N.4/W.4 5. Wyłączenie centrali wentylacji klinika z pokojami łóżkowymi i pom. personelu N.5/W.5 6. Wyłączenie centrali wentylacji usługi / cafeteria N.6/W.6 7. Wyłączenie centrali wentylacji dydaktyka N.7/W.7 8. Wyłączenie centrali wentylacji klinika ginekologii i dermatologii N.8/W.8 9. Wyłączenie centrali wentylacji sale poporodowe N.11/W Wyłączenie centrali wentylacji klinika z pokojami łóżkowymi i pom. personelu N.12/W Wyłączenie centrali wentylacji noworodki N.13/W Wyłączenie centrali wentylacji noworodki N.14/W Wyłączenie centrali wentylacji klinika z pokojami łóżkowymi i pom. personelu N.17/W Wyłączenie centrali wentylacji szatnie z węzłami na poz. -1 N.20/W Wyłączenie centrali wentylacji szatnie z węzłami na poz. -1 N.21/W Wyłączenie centrali wentylacji komunikacje i pom. techniczne na poz. -1 N.22/W Wyłączenie centrali wentylacji komunikacje i magazyny N.23/W Wyłączenie centrali wentylacji ambulatorium i chemioterapia z poradnią N.24/W Wyłączenie centrali wentylacji pokoje izolowane na poz. +5 N.26/W Wyłączenie centrali wentylacji archiwum na poz. 0 N.27/W Wyłączenie centrali wentylacji oddział obrazowania -pom. pomocnicze na poz. 0 N.28/W Wyłączenie centrali wentylacji klinika chorób psych. i zaburzeń nerwowych N.29/W Wyłączenie centrali wentylacji pomieszczenia. techniczne na poz. 0 N.30/W Wyłączenie centrali wentylacji przychodnia nadciśnienia tętniczego N.31/W Wyłączenie centrali wentylacji laboratorium hematologii N.32/W Wyłączenie centrali wentylacji poradnie przykliniczne + izba przyjęć ginekologii N.33/W Wyłączenie centrali wentylacji dział obrazowania, pom. badań na poz. 0 N.34/W.34 21
22 L.p. O k r e ś l e n i e Symbol wg PB 28. Wyłączenie centrali wentylacji kaplica na poz. 0 N.35/W Wyłączenie centrali wentylacji laboratorium, pom. personelu, komunikacja N.37/W Wyłączenie centrali wentylacji laboratorium mikrobiologii klinicznej N.38/W Wyłączenie centrali wentylacji poczekalnie na poz. 0 i +1 N.39/W Wyłączenie centrali wentylacji laboratorium kliniczne - centrale N.40/W Wyłączenie centrali wentylacji hall wejściowy N.41/W Wyłączenie centrali wentylacji oddział intensywnej terapii na poz. +4 N.42/W Wyłączenie centrali wentylacji kawiarnia na poz. +1 NK.1/WK Wyłączenie centrali wentylacji kawiarnia na poz. +2 NK.2/WK Wyłączenie centrali wentylacji pomieszczenia techniczne NPT.1/WPT Wyłączenie centrali wentylacji pomieszczenia techniczne NPT.2/WPT Wyłączenie centrali wentylacji pomieszczenia techniczne NPT.3/WPT Wyłączenie centrali wentylacji administracja NAD.1/WAD Wyłączenie centrali wentylacji audytoria NAU.1/WAU Wyłączenie centrali wentylacji sale seminaryjne NAU.2/WAU Wyłączenie centrali wentylacji sale seminaryjne NAU.3/WAU Wyłączenie centrali wentylacji sale seminaryjne NAU.4/WAU Wyłączenie centrali wentylacji sale seminaryjne NAU.5/WAU Wyłączenie centrali wentylacji sale seminaryjne NAU.6/WAU Wyłączenie centrali wentylacji medycyna nuklearna NMN.1/WMN Wyłączenie centrali wentylacji medycyna nuklearna NMN.2/WMN Wyłączenie centrali wentylacji sala cięć cesarskich NSCC.1/WSCC Wyłączenie centrali wentylacji sala cięć cesarskich NSCC.2/WSCC Wyłączenie centrali wentylacji sale porodowe NSP.1/WSP Wyłączenie centrali wentylacji sala operacyjna ginekologii z zapleczem NSOG.1/WSOG Wyłączenie centrali wentylacji sala operacyjna ginekologii z zapleczem NSOG.2/WSOG Wyłączenie centrali wentylacji sala operacyjna ginekologii z zapleczem NSOG.3/WSOG Wyłączenie centrali wentylacji sala operacyjna kardiochirurgii z zapleczem 1 NSOK.1/WSOK Wyłączenie centrali wentylacji sala operacyjna kardiochirurgii z zapleczem 2 NSOK.2/WSOK Wyłączenie centrali wentylacji sala operacyjna kardiochirurgii z zapleczem 3 NSOK.3/WSOK Wyłączenie centrali wentylacji sala operacyjna kardiochirurgii z zapleczem 4 NSOK.4/WSOK Wyłączenie centrali wentylacji sala operacyjna kardiochirurgii z zapleczem 5 NSOK.5/WSOK Wyłączenie centrali wentylacji sala zabiegowa z angiografem NSZA.1/WSZA Wyłączenie centrali wentylacji sala zabiegowa z angiografem NSZA.2/WSZA Wyłączenie centrali wentylacji sala zabiegowa z angiografem NSZA.3/WSZA Wyłączenie centrali wentylacji sala zabiegowa z angiografem NSZA.4/WSZA Wyłączenie centrali wentylacji sala zabiegowa z angiografem NSZA.5/WSZA Wyłączenie centrali wentylacji sala zabiegowa z angiografem NSZA.6/WSZA Wyłączenie centrali wentylacji pokoje wzmożonego nadzoru 1 NWN.1/WWN Wyłączenie centrali wentylacji pokoje wzmożonego nadzoru 2 NWN.2/WWN Wyłączenie centrali wentylacji pokoje wzmożonego nadzoru 3 NWN.3/WWN Wyłączenie centrali wentylacji pokoje wzmożonego nadzoru 4 NWN.4/WWN Wyłączenie centrali wentylacji pokoje wzmożonego nadzoru 5 NWN.5/WWN.5 22
23 L.p. O k r e ś l e n i e Symbol wg PB 71. Wyłączenie centrali wentylacji pokoje wzmożonego nadzoru 6 NWN.6/WWN Wyłączenie centrali wentylacji pokoje wzmożonego nadzoru 7 NWN.7/WWN Wyłączenie centrali wentylacji pokoje wzmożonego nadzoru 8 - noworodki NWN.8/WWN Wyłączenie centrali wentylacji sala wybudzeń przy bloku operacyjnym NWN.9/WWN Wyłączenie centrali wentylacji pokoje wzmożonego nadzoru trakt porodowy NWN.10/WWN Wyłączenie centrali wentylacji sala OIT na poz. +4 NWN.11/WWN Wyłączenie centrali wentylacji pokoje wzmożonego nadzoru transplantologia NWN.12/WWN Wyłączenie centrali wentylacji sala dializ na poz. +1 NWN.13/WWN Wyłączenie kurtyny powietrznej poz. 0 KPW Wyłączenie kurtyny powietrznej poz. +1 KPW Wyłączenie wentylatorów nawiewnych pom. techniczne NT.1 do NT Wyłączenie wentylatorów wyciągowych pom. techniczne WT.1 do WT Wyłączenie wentylatorów wyciągowych pom. magazynów i zaplecza sal W.1 do W Wyłączenie wentylatora wyciągowego odpady W.40U 85. Wyłączenie wentylatorów wyciągowych pom. brudowników W.1B do W.15B 86. Wyłączenie wentylatorów wyciągowych pom. brudowników W.24B, W.37B 87. Wyłączenie wentylatora wyciągowego pom. techniczne WPT Wyłączenie wentylatorów wyciągowych pom. pro morte W.1PM do W.5PM 89. Wyłączenie wentylatorów wyciągowych pom. pro morte W.10PM do W.14PM 90. Wyłączenie wentylatorów wyciągowych pom. pro morte W.26PM, W.29PM 91. Wyłączenie wentylatorów wyciągowych parking WBG-01 do WBG Wyłączenie wentylatorów strumieniowych parking JF-01 do JF Wyłączenie szaf klimatyzacji pom.techniczne SKL-01 do SKL Wyłączenie szaf klimatyzacji pom. techniczne SKR-01 do SKR Wyłączenie jednostek wewnętrznej klimatyzacji pomieszczenia JW-01 do JW Wyłączenie jednostek zewnętrznej klimatyzacji pomieszczenia JZ-01 do JZ Wyłączenie klimakonwektorów pom. techniczne FC-T.01 do FC-T Wyłączenie klimakonwektorów pom. zaplecza FC-O.01 do FC-O Wyłączenie klimakonwektorów pom. FC-13 do FC Wyłączenie klimakonwektorów pom. FC-2.01 do FC Sterowanie i monitoring klap p.poż. w kanałach wentylacji Projekt przewiduje sterowanie klapami p.poż. w kanałach wentylacyjnych w przypadku wykrycia zagrożenia pożarowego przez system SSP i realizacji funkcji przyporządkowanej wyjściom programowalnych linowych modułów sterowniczych. 1. Klapy w kanałach wentylacji oddymiającej i nadciśnienia z siłownikami do systemów oddymiania i wskaźnikami krańcowymi początku i końca, sterowanie-zamknij/otwórz. W czasie normalnej eksploatacji budynku przeciwpożarowe klapy odcinające systemu oddymiania i nadciśnienia pozostają w pozycji oczekiwania zamknięte lub otwarte. W 23
