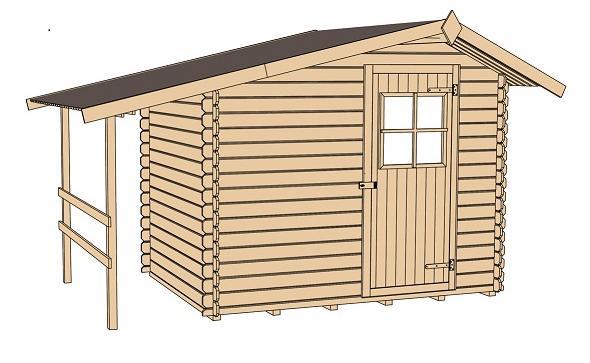

1 1. Dane Domka ASTER DOMEK ASTER

2 Domek L występuje w wykonaniu z podłogą (wer. 1) i bez podłogi (wer. 2). Instrukcja Aster.docx 2 / 26

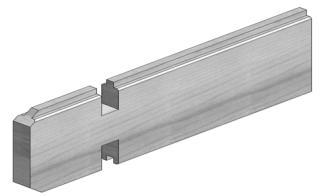

3 2. Wykaz części. Poz. Nazwa Rysunek Wymiary Wersja wykonania Szt. 1 Belka ramy 40/60/1800 Wersja I Wersja II 5-2 Belka ramy (przybudówka szopa) 40/60/ /60/1720 Wersja I Wersja II Wersja I Wersja II Deska ściany tylnej wąska 19/63/ Deska ściany bocznej 19/121/ Deska ściany przedniej krótka 19/121/ Instrukcja Aster.docx 3 / 26

4 Poz. Nazwa Rysunek Wymiary Wersja wykonania Szt. 6 Deska ściany przedniej krótka 19/121/ Deska ściany przedniej krótka 19/121/ Deska ściany bocznej górna dłuższa 19/121/ Deska ściany bocznej górna dłuższa 19/121/ Trójkąt ściany szczytowej 19/2660/ Deska podłogi 16/96/2460 Wersja I Wersja II 21 - Instrukcja Aster.docx 4 / 26

5 Poz. Nazwa Rysunek Wymiary Wersja wykonania Szt. 12 Deska kalenicy 18,5/146/ Deska dachu 16/96/ /96/ Deska dachu przybudówki (wiata) 16/96/ Wzmocnienie dachu 18,5/96/ Wzmocnienie boczne dachu 15/45/ Instrukcja Aster.docx 5 / 26

6 Poz. Nazwa Rysunek Wymiary Wersja wykonania Szt. 17 Owiewka dachu długa 18,5/96/ Owiewka dachu krótka 18,5/96/ Owiewka dachu przybudówki (wiata) 18,5/96/ Element dekoracyjny 18,5/160/ Belka wzmacniająca ściany 28/45/ Instrukcja Aster.docx 6 / 26

7 Poz. Nazwa Rysunek Wymiary Wersja wykonania Szt. 22 Belka pionowa przybudówki (wiata) 58/58/ Klocek montażowy (patrz wykaz narzędzi) 19/60/ Skrzydło drzwi domku z futryną 870 x Listwa maskująca futryny zewnętrzna Listwa maskująca futryny wewnętrzna 28/45/ /25/ Papa 15m 2 1 Instrukcja Aster.docx 7 / 26

8 Poz. Nazwa Rysunek Wymiary Wersja wykonania Szt. 28 Zawias drzwi 2 29 Skobel 110 x Śruba zamkowa z nakretką M6x Śruba zamkowa z nakretką M6x Podkładka 6,4mm Gwóźdź 2,2x Instrukcja Aster.docx 8 / 26

9 Poz. Nazwa Rysunek Wymiary Wersja wykonania Szt. 34 Gwóźdź 1,6x Wkręt 5,0x Wkręt 5,0x Wkręt 4,0x Wkręt 4,0x Wkręt 3,5x Wkręt 3,0x Wkręt 3,5x Gwóźdź 2,0x Instrukcja Aster.docx 9 / 26

10 3. Wykaz narzędzi. Śrubokręt Wiertarko-wkrętarka (wiertła i końcówki ) Miara Młotek Piła Młotek gumowy Poziomica Sznurek Klocek montażowy poz. 23 (w dostawie 2 szt.) Instrukcja Aster.docx 10 / 26

11 4. Etapy montażu. 1. Przygotowanie ramy pod domek. Wersja z podłogą. patrz pkt Wykaz części: 1 Wkręty: Instrukcja Aster.docx 11 / 26

12 1.1. Przygotowanie ramy pod domek. Wersja bez podłogi. Dalsze etapy montażu przedstawiają wersję z podłogą. Dotyczą one również wersji bez podłogi. Wykaz części: 2 Wkręty: 35 Instrukcja Aster.docx 12 / 26

13 2. Montaż ścian pierwsza warstwa desek. Uwaga ogólna dotycząca montażu (wszystkich etapów zawartych w niniejszej instrukcji): Aby nie uszkodzić desek podczas wkręcania wkrętów zaleca się wcześniej nawiercić skręcane elementy wiertłem ø3. Wykaz części: 3, 7 Wkręty: 35 Instrukcja Aster.docx 13 / 26

14 3. Montaż podłogi. Dotyczy tylko wersji z podłogą. W razie konieczności dociąć ostatnią deskę. Wykaz części: 11 Gwoździe: 33 Instrukcja Aster.docx 14 / 26

15 4. Kontynuacja budowy ścian. Uwaga! Aby nie uszkodzi desek do ich pobijania należy używać klocka montażowego poz. 23 (patrz również wykaz niezbędnych narzędzi) Wykaz części: 3,5,6,7 Wkręty: Instrukcja Aster.docx 15 / 26

16 5. Zabudowa futryny drzwiowej. Umieszczenie futryny w otworze drzwiowym na ścianie przedniej. Wykaz części: 24 Wkręty: 36 Instrukcja Aster.docx 16 / 26

17 6. Dokończenie montażu ścian. Wykaz części: 3,6,7,8,9 Wkręty: Instrukcja Aster.docx 17 / 26

18 7. Montaż ścian szczytowych i kalenicy środkowej. UWAGA! Kalenicę środkową (12) zamontować tak, aby wystawała z obu stron (przód i tył domku) na równo z deską (9). Wykaz części: 10,12 Wkręty: 36,37,39 Instrukcja Aster.docx 18 / 26

19 8. Montaż belek wiążących ściany. Wykaz części: 21 Wkręty i śruby: 31,32 Instrukcja Aster.docx 19 / 26

20 9. Montaż desek pokrycia dachowego. Przybić pierwsze deski od frontu oraz wstępnie ostatnie. Ustawić je tak, aby równo wystawały z obu stron. Dla ułatwienia dalszego montażu dachu rozciągną sznurek między pierwszą a ostatnią deską. Wykaz części: 13 Gwoździe: 33 Instrukcja Aster.docx 20 / 26

21 10. Montaż pozostałych desek pokrycia dachowego. Przed położeniem ostatnich rzędów desek odbić ostatnią deskę. Wykaz części: 13 Gwoździe: 33 Instrukcja Aster.docx 21 / 26

22 11. Montaż i docięcie ostatnich desek pokrycia dachowego. W razie konieczności dociąć ostatnią deskę na długości. Następnie przybić. Wykaz części: 13 Gwoździe: 33 Instrukcja Aster.docx 22 / 26

23 12. Montaż owiewek i elementu dekoracyjnego. Przed zamontowaniem owiewek pokryć dach papą poz. 27. Do przybicia papy użyć gwoździ poz. 42. Listwę wzmacniającą poz. 16 dociąć w razie konieczności. Wykaz części: 16,17,18,20 Wkręty: 38,39,40 Instrukcja Aster.docx 23 / 26

24 13. Przygotowanie i montaż drzwi. Wykaz części: 24,25,26,28,29 Wkręty i śruby: 30,31,38,39,41 Instrukcja Aster.docx 24 / 26

25 14. Montaż przybudówki (wiaty) UWAGA! Szczegóły pokazane na rysunku patrz następna strona. Wykaz części: 14,15,16,19,22,23 Wkręty i gwoździe: 33,38,40, Instrukcja Aster.docx 25 / 26

26 14.1 Montaż przybudówki (wiaty) Wykaz części: 14,15,16,19,22,23 Wkręty i gwoździe: 33,38,40, Instrukcja Aster.docx 26 / 26
