INSTRUKCJA MONTAŻU. Elementy w zestawie. ilość w zestawie. nazwa Nr kat. nazwa Nr kat. OKUCIE BUDOWLANE ZESTAW 1 nr F
|
|
- Sabina Leszczyńska
- 8 lat temu
- Przeglądów:
Transkrypt
1 INSTRUKCJA MONTAŻU Elementy w zestawie 3 NAZWA NR KAT. MONTAŻ OKUCIE BUDOWLANE ZESTAW nr F Dach o nachyleniu od 5 60 Oblachowanie należy montować bezpośrednio na łatach lub deskowaniu nazwa Nr kat. ilość w zestawie nazwa Nr kat. fartuch nr fartuch nr fartuch nr 3 element nr 4 element nr 5 element nr 6 element nr 7 profil maskujący element nr 9 element nr 0 element nr listwa podpierająca 60 0 [mm] wkręt do drewna 3,9 45 [mm] wkręt samowiercący WF 4,8 35 [mm] chwytak boczny kolektora wkręt do drewna 3,9 5 [mm] listwa skrajna 7,5 7,5-00 [mm] chwytak kolektora klin-gąbka listwa środkowa deska skośna sznur profilowany EPDM listwa podpierająca dachówkę ilość w zestawie /
2 Odsłonięcie pola pod zabudowę kolektorów 45 B T 8,5 A liczba kolektorów w baterii T szerokość dachówki + (3 cm ± cm) Wymiar [m] A,6 3,7 4,8 5,9 7,0 8, 9, B wysokość 8 dachówek /
3 Montaż dolnego oparcia kolektorów a Montaż dodatkowej łaty U dołu pola pod kolektory zamocować dodatkową łatę poddachówkową, zgodnie z rysunkiem. Długość łaty dodatkowej należy ustalić wg rozstawu krokwi i liczby kolektorów w baterii. 0 cm dodatkowa łata łata dachówkowa rząd dachówek poniżej kolektorów b Montaż listew podpierających () Do łaty dodatkowej przykręcić wkrętami dwie listwy podparcia kolektorów. Początek listwy lewej powinien znaleźć się w odległości T+(3 ± cm) [pkt.] od linii dachówek z lewej strony. 0 cm listwa 8 3 wkręt do drewna 3,9 45 [mm] 3 Łączenie i mocowanie kolektorów do konstrukcji dachu a Montaż listwy skrajnej lewej (7). Ułożyć pierwszy kolektor tak by jego lewy dolny narożnik pokrywał się z początkiem listwy podparcia.. Listwę skrajną (7) przykręcić wkrętami do łat zgodnie z rysunkiem. 3 / wkręt do drewna 3,9 45 [mm]

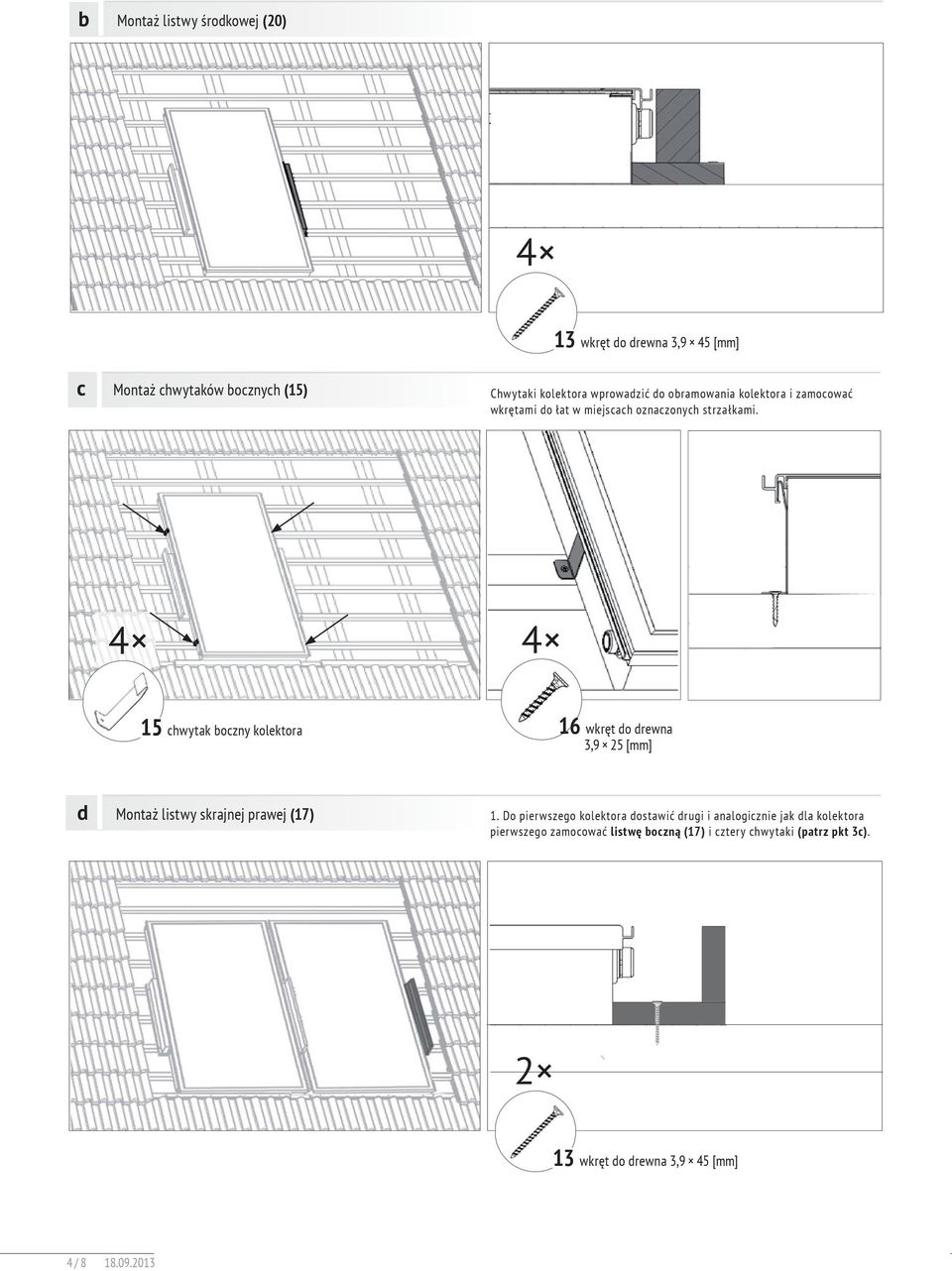

4 b Montaż listwy środkowej (0) 3 wkręt do drewna 3,9 45 [mm] c Montaż chwytaków bocznych (5) Chwytaki kolektora wprowadzić do obramowania kolektora i zamocować wkrętami do łat w miejscach oznaczonych strzałkami. 5 chwytak boczny kolektora 6 wkręt do drewna 3,9 5 [mm] d Montaż listwy skrajnej prawej (7). Do pierwszego kolektora dostawić drugi i analogicznie jak dla kolektora pierwszego zamocować listwę boczną (7) i cztery chwytaki (patrz pkt 3c). 3 wkręt do drewna 3,9 45 [mm] 4 /
5 e Montaż osprzętu kolektorów Zainstalować komplet elementów osprzętu hydraulicznego (patrz instrukcja ZPKS) 4 Montaż fartucha (,,3). Fartuchy,, 3 ułożyć wg wskazań na rysunku i przykręcić je wkrętami do listwy podpierającej, w miejscach oznaczonych strzałkami. 3 4 wkręt samowiercący WF 4,8 35 [mm] 5 /
6 5 Montaż elementów 4 i 5. Elementy boczne oblachowania (4 i 5), zamocować po prawej i lewej stronie kolektorów, w wyznaczonych miejscach. Zewnętrzne brzegi elementów 4 i 5 przymocować do łat chwytakami i wkrętami. 6 wkręt do drewna 3,9 5 [mm] 8 chwytak kolektora 6 Montaż elementów 6, 7 i 8 a Montaż elementów 6 i 7. Elementy 6 i 7 zamontować po obu stronach kolektorów, wprowadzając do rynienek kolektorów sznury EPDM, jak na rysunku,. Elementy 6 i 7 przykręcić wkrętami do listew (7) znajdujących się pod spodem sznur EPDM 4 wkręt samowiercący WF 4,8 35 [mm] b Montaż profilu maskującego 8 Pomiędzy kolektorami zamocować profil maskujący 8, wkręty zamocować w miejscach wyznaczonych strzałkami. 6 / wkręt samowiercący WF 4,8 35 [mm]
7 0 cm 5 cm 0 cm 7 Montaż desek skośnych () i elementów 9, 0, a Montaż desek skośnych () Dostarczone deski skośne, należy zamocować opierając je o obramowanie kolektorów i dodatkową łatę poddachówkową, zgodnie z rysunkiem. 8 3 wkręt do drewna 3,9 45 [mm] b Montaż elementów (9, 0, ). Elementy 9, 0 i zamontować na deskach skośnych. Końce oblachowań podeprzeć dodatkową łatą poddachówkową, zgodnie z rysunkiem wkręt do drewna 3,9 5 [mm] 7 /
8 8 Montaż listwy podpierającej dachówki (3) listwa podpierająca 9 Układanie dachówek a Ułożenie elemenów 9 Przed przystąpieniem do układania dachówek, należy umieścić na oblachowaniu ostatnie elementy zestawu kliny (9). b Ułożenie dachówek Ułożyć brakujące dachówki dookoła kolektorów. Dachówki z prawej strony kolektorów, należy w razie potrzeby przyciąć na wymaganą szerokość. 8 /
