INSTRUKCJA MONTAŻOWA ŁÓŻKA GIGANT

Transkrypt

1 INSTRUKCJ MONTŻOW ŁÓŻK GIGNT Zdj. nr środkowe i górne spanie B + 2 = II przednia barierka zabezpieczająca szczyty deski nośne (długie) Zdj. nr 2 nazwy elementów tylne barierki zabezpieczające szczyty górne spanie środkowe spanie najniższe spanie (tapczan) Jeżeli do dolnego łóżka jest zamówiona barierka zabezpieczająca, to zamiast 5 występuje tu schemat: +=I 4 4 Jeżeli do dolnego łóżka jest zamówiona barierka zabezpieczająca, to zamiast 5 występuje tu schemat: +=I OZNCZENI: śruba M x 0 B śruba M x 0 0xmm 2 grzybek wkręt 4x5 mm 4 wkręt 5x0 mm 5 kołek øx5 mm kołek ø0x50 mm I sposób mocowania II sposób mocowania (patrz str. ) str.

2 INSTRUKCJ MONTŻOW GIGNT - tapczan Zdj. : Tapczan widok z boku (bez szczytu) 0 0 Zdj. 2: Tapczan widok z przodu (ze szczytami) szczyt szczęka skrzynia deski nośne OZNCZENI: - śruba M x 0 mm C - śruba M x 0 mm grzybek - wkręt 4 x 5 mm - wkręt 4 x 45 mm - wkręt,5 x 20 mm kątownik 0 - śruba zamkowa M x 40 mm + sześciokątna str. 2

3 KCESORI MONTŻOWE Oznaczenie w instrukcji Nazwa Widok z przodu Średnica łba Widok z boku Długość Sztuk w zestawie M x 0 mm 4 mm 0 mm 2 szt. B M x 0 mm 4 mm 0 mm szt. C Mx0 mm 4 mm 0 mm 4 szt. Oznaczenie w instrukcji 2 Nazwa 0x mm grzybek Widok z przodu Średnica łba Widok z boku Długość Sztuk w zestawie 0 mm mm 2 szt. 4 mm 0 mm szt. wkręt 4x5 mm mm 5 mm 4-5 (w zależności od partii) 4 wkręt 5x0 mm 0 mm 0 mm 2 szt. 5 kołek ø x 5 mm 5 mm 2 szt. kołek ø0 x 50 0 mm 50 mm 4 szt. wkręt 4x45 mm mm 45 mm 2 szt. wkręt,5x20 mm 0 mm 20 mm ok. 0 szt. kątownik 0 mm 0 mm 4 szt. 0 śruba zamkowa M x 40 mm sześciokątna 4 mm 40 mm 4 szt. 0 mm 4 mm 4 szt. Sposób mocowania Elementy Widok Uwagi I II B + 2 = II C + 2 = II śruba M x 0 mm i śruba M x 0 mm i grzybek śruba Mx0 mm i grzybek grzybek Proszę zwrócić uwagę, aby miała nacięcie w kierunku poziomym, by śruba mogła wejść w otwór. Ze względów estetycznych z przodu drabinki ma być widoczna grzybek. - str.

4 INSTRUKCJ MONTŻOW ŁÓŻK GIGNT KROK PO KROKU ETP I montaż łóżka piętrowego. Przygotuj dolne spanie do montażu: - umieść kołki øx5mm [5] w odpowiednich otworach, - w desce nośnej (długiej), która będzie stanowić dolne spanie umieść nakrętki wałeczkowe [] w obu końcach od WEWNĘTRZNEJ strony łóżka. Umożliwi to połączenie boku łóżka z deską nośną za pomocą śruby Mx0 []. Pamiętaj, że aby móc umieścić śrubę w nakrętce, nacięcie nakrętki musi znajdować się pozycji poziomej: Ө. Delikatnie wkręć śruby Mx0 []. UWG! Nie dokręcaj śrub do końca! Na tym etapie mają być na luzie, by można było korygować ich zagłębienie w drewnie. Sposób mocowania: + = I. - tylna listwa: umieść nakrętki wałeczkowe w obu końcach listwy od ZEWNĘTRZNEJ strony łóżka, a następnie połącz deskę z resztą łóżka. Sposób mocowania: I + = I. 2. Przygotuj górne spanie do montażu według wskazówek w pkt.. Sposób mocowania: + = I Na tym etapie nie mocuj przedniej listwy zabezpieczającej ani drabinki.. Przykręć deski stelażowe do ramy każdego z pojedynczych łóżek, rozpoczynając od pierwszej i ostatniej deski. Kolejne wkręty powinny się znajdować na mniej-więcej co trzeciej desce stelażowej. Niektóre modele łóżek mają przygotowane otwory na wkręty. 4. Nałóż górne łóżko na dolne, przytwierdzając je za pomocą 4 kołków ø0x50 []. 5. Przymocuj drabinkę. - przy górnej części drabinki należy wkręcić śrubę Mx0 [B] od WEWNĘTRZNEJ strony łóżka tak, by na zewnątrz znajdowała się grzybek [2], - dolna część drabinki mocowana jest za pomocą wkrętów 5x0 mm [4] od zewnętrznej strony łóżka.. Przytwierdź górną przednią listwę zabezpieczającą: - część przy drabince mocowana schematem 2+B=II, - część przy szczycie łóżka mocowana schematem +=I (pamiętaj o umieszczeniu nakrętki wałeczkowej [] od strony wewnętrznej).. Dokręć wszystkie śruby tak, żeby nie pozostały tzw. luzy. str. 4

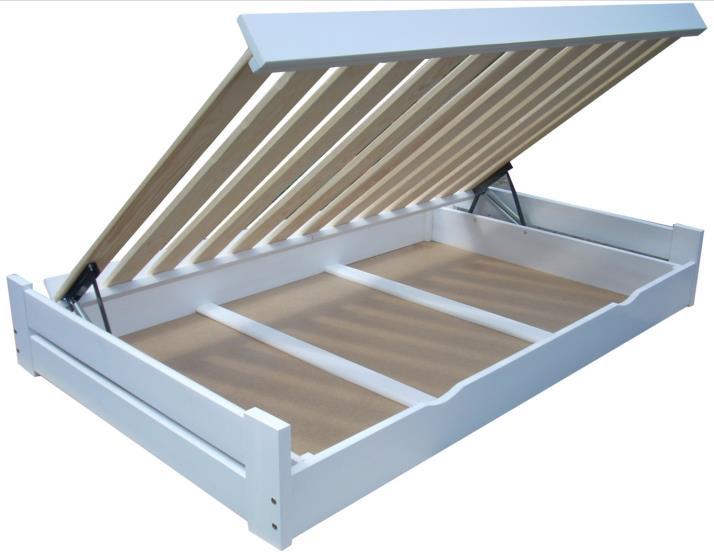

5 ETP II montaż tapczanu.. Zmontuj skrzynię łóżka. Połącz przednią i tylną deskę nośną z bocznymi wewnętrznymi (w odróżnieniu od szczytów) za pomocą wkrętów 4x45 mm []. Deski boczne mają się znajdować za wystającymi w deskach nośnych klockami. Niektóre modele mają przygotowane otwory na wkręty. Mechanizmy (podnośniki) mają się znajdować od ZEWNĘTRZNEJ strony skrzyni (będą potem zasłonięte przez szczyty, co przedstawia pkt. 5). 2. Zamontuj płytę pilśniową. - We wnętrzu skrzyni umieść listwy wspomagające płytę pilśniową za pomocą kątowników [] i wkrętów,5x20 mm []. - Odwróć skrzynię do góry dnem i przytwierdź płytę pilśniową do elementów skrzyni: desek nośnych, bocznych oraz zamontowanych listew (wkręty,5x20 mm) [].. Zmontuj szczękę skrzyni. - Spośród desek stelażowych wybierz dwie, które mają dodatkowe dwa otwory. Posłużą one do zamontowania podnośnika na krańcowych deskach stelaża. Szczęka ma leżeć na skrzyni. Skrajne deski stelażowe przytwierdź do desek nośnych tworzących szczękę, za pomocą śrub Mx0 [C] i nakrętki grzybek [2].Uwaga! Na początku śruby mają być przytwierdzone na luzie, by można było je regulować. - Ustaw szczękę tak, by znajdowała się na środku względem skrzyni. Oznacza to, że odległość szczęki od obu końców skrzyni ma być taka sama (ok. cm z każdej strony). 4. Zamontuj podnośnik. - Na skrzyni połóż szczękę tak, aby otwory w krańcowych deskach stelażowych pokrywały się z otworami z górnej części podnośnika. - Przykręć śruby zamkowe Mx40 mm [0] w odpowiednich miejscach po prawej i lewej stronie łóżka. - Weź sprężynę, a jej haki zaczep według rysunku na zdj. nr (str. 2). - Dokręć śruby Mx0 [C] i nakrętki grzybek [2] tak, by szczęka była rozmieszczona na środku względem skrzyni. 5. Przytwierdź stelaż. - Do skrajnych desek stelażowych od czoła i od tyłu szczęki przytwierdź wkręty 4x5 mm [] (do tych desek są już przytwierdzone śruby: Mx0 [C] i zamkowe Mx40 mm [0] zgodnie z pkt. 4). - Połóż na szczęce deski stelażowe tak, by utworzyły równomiernie rozmieszczony stelaż. - Każdy z końców deski stelażowej przytwierdź do szczęki za pomocą wkrętów 4x5 mm []. W niektórych modelach na deskach stelażowych są zaznaczone miejsca, w których należy umieścić wkręty.. Zamontuj szczyty łóżka: a) lewy szczyt: - Do desek nośnych w skrzyni w odpowiednich miejscach umieść nakrętki wałeczkowe []. Uwaga: nakrętki wkładamy od wewnętrznej strony łóżka tak, by były niewidoczne z zewnątrz. Pamiętaj, że aby móc umieścić śrubę Mx0 [] w nakrętce, nacięcie nakrętki musi znajdować się pozycji poziomej: Ө. - Przyłóż szczyt łóżka i przytwierdź go za pomocą śrub Mx0 []. b) prawy szczyt: jak wyżej - wg instrukcji z pkt. a). Życzymy miłego użytkowania! str. 5
