1 Spis treści: 1. Elementy systemu 2. Wykaz niezbędnych narzędzi do montażu 3. Środki bezpieczeństwa 4. Przygotowanie podłoża 5. Montaż legarów, podkonstrukcja tarasów, desek 6. Wykończenie 7. Warunki użytkowania 1

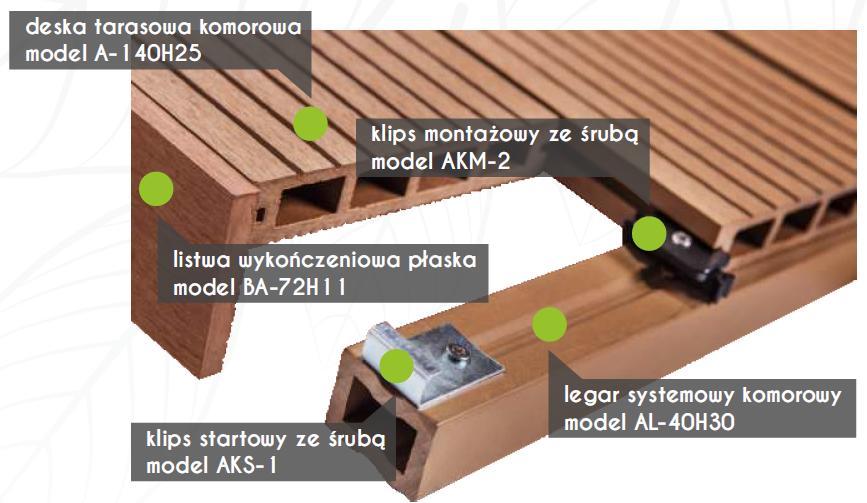

2 1. Elementy systemu: o Deska tarasowa np. A-140H25/ wymiary 140x25mm o Legar systemowy np. AL.-40H30/ wymiary 40x30 mm o Listwa wykończeniowa kątowa np. AW-45H45/ wymiary 45x45mm o Klipsy montażowy (np. AKM-3) o Klips startowy (AKS-1) o Kołek szybki montaż (w zależności od rodzaju podłoża i podkonstrukcji) 2

3 2. Wykaz niezbędnych narzędzi do montażu: o piła do drewna (opcjonalnie z funkcją cięcia pod kątem) o wkrętarka o wiertarka udarowa o wiertło do drewna: 4mm, 6mm i 8mm o wiertło do betonu: 6mm i 8mm o miara o poziomica o ołówek o młotek gumowy 3. Środki bezpieczeństwa: o rękawice ochronne o okulary ochronne o nakolanniki Montaż zalecany jest przez wyspecjalizowane i przeszkolone ekipy montażowe. Aby uzyskać więcej informacji skontaktuj się ze sprzedawcą. Przed przystąpieniem do montażu należy zapoznać się z niniejszą instrukcją. F.H.U Rafał Wronka (właściciel marki SEQO) nie ponosi odpowiedzialności za szkody lub uszkodzenia będące wynikiem wadliwego montażu. Zastosowanie lub montaż niezgodne z przeznaczeniem może spowodować uszkodzenie materiału oraz miejsc ściśle związanych z miejscem montażu. System tarasowy SEQO przeznaczony jest wyłącznie do stosowania na zewnątrz, zgodnie z przeznaczeniem. Nie nadaje się jako materiał konstrukcyjny. Profesjonalny montaż jest gwarancją komfortu i bezpieczeństwa tarasu. Niewłaściwy montaż może spowodować zmniejszenie odporności i wytrzymałości oraz prowadzić do uszkodzenia produktu. Materiał należy sprawdzić przed montażem, a ewentualne wszelkie uszkodzenia i nieprawidłowości należy zgłosić sprzedającemu przed zamontowaniem. Rozpoczęcie montażu oznacza akceptację stanu technicznego i wyglądu materiału. 3

4 Przed przystąpieniem do prac montażowych zaleca się pozostawienie (aklimatyzacja) materiału w pozycji płasko leżącej w miejscu montażu na min 24 godziny. Zalecana najniższa temperatura otoczenia podczas montażu to 0 C. Kompozyt SEQO można ciąć, wiercić i montować używając standardowych narzędzi do obróbki drewna. Wszystkie profile z kompozytu drewna SEQO pod wpływem wysokiej temperatury powiększają swoją objętość o 1 (1mm/1m). W związku z tym należy pamiętać o zachowaniu odpowiedniej dylatacji przy montażu legarów, desek tarasowych oraz listew wykończeniowych między stałymi elementami (murek, ściana, futryna okienna, itp.). 4. Przygotowanie podłoża System tarasowy SEQO może być montowany na: o Wylewce betonowej ze spadkiem 0,5-1%, zaizolowanej hydrologicznie odpowiednim środkiem izolującym lub papą termozgrzewalną, o Konstrukcji stalowej, zabezpieczonej antykorozyjnie, o Fundamencie punktowym- odpowiednio przygotowanym gruncie (prefabrykaty betonowe osadzone w gruncie oraz wypoziomowane zgodnie ze sztuką budowlaną), zabezpieczonym przed porastaniem roślinności- przez wyłożenie geowłókniną, 5. Montaż legarów - podkonstrukcja tarasu Na podkonstrukcję tarasu zaleca się wykorzystać legary spośród podanych modeli- AL.-40H30, AL.-50H30, BA-72H11, BB-85H13. Deski tarasowe standardowo podpierane są co 35 cm (odległość liczona pomiędzy wewnętrznymi krawędziami legara). 4

5 o Prawidłowy montaż powinien zapewniać swobodny odpływ wody z powierzchni tarasu, o System tarasowy SEQO przeznaczony jest wyłącznie do stosowania na zewnątrz. Nie nadaje się jako materiał konstrukcyjny, o Jeśli podłoże stanowi zaizolowana wylewka betonowa posiadająca dodatkowe warstwy izolacyjne, legary NIE MOGĄ być kotwione, a jedynie odpowiednio ułożone na podłożu. Jeżeli jest to możliwe, zaleca się zakotwienie legarów do ściany bądź innego murku oporowego na obrysie tarasu, o W przypadku fundamentu punktowego (bloczki betonowe) lub konstrukcji stalowej, wszystkie legary należy kotwić za pomocą kołków rozporowych lub blachowkrętów. o Przy układaniu legarów należy zniwelować spadek podłoża do 0,2% poprzez zastosowanie podkładek poziomujących pod legary, o Legary należy montować z przerwą dylatacyjną 5-10 mm od ściany, o Na obrzeżu tarasu legary systemowe należy ułożyć w taki sposób, aby stanowiły element do zamocowania listwy wykończeniowej, 6. Montaż desek Deski tarasowe marki SEQO należy montować do legarów SEQO za pomocą klipsów montażowych: o klips montażowy ze śrubą ze stali nierdzewnej AKM-2 (plastikowy), który daje rozstaw między deskami 8 mm lub o klips montażowy ze śrubą ze stali nierdzewnej AKM-3(stalowy), który daje rozstaw między deskami 3 mm Przed zamontowaniem pierwszej deski do legarów systemowych należy przykręcić klipsy startowe (AKS-1) z uwzględnieniem przerwy dylatacyjnej przy ewentualnej ścianie. Kolejno montowane deski tarasowe powinny być dobrze dociśnięte do klipsa montażowego deski poprzedniej, a następnie przyciśnięte i dokręcone kolejnym klipsem. 5

6 Jeśli wymagane jest łączenie desek po długości, legary pod deskami powinny być przygotowane na obu końcach łączonych desek, a klips montażowy powinien być oddzielny dla każdej z łączonych desek. Przerwa dylatacyjna pomiędzy końcem łączonych desek, deską tarasową, a murem (ścianą, futryną okienną, itp.) powinna być określana w stosunku do długości desek (według twierdzenia: 1mm na każdy 1mb deski). Łączenie desek po długości należy wykonać z naprzemiennym, minimum 50 cm przesunięciem. Klient decyduje, którą stroną układa deski tarasowe. Należy jednak pamiętać, że strona ryflowana jest bardziej antypoślizgowa niż powierzchnia gładka. Ponadto powierzchnia gładka ze strukturą drewna jest mniej odporna na ścieranie. W przypadku pojawienia się niewielkich uszkodzeń deski (np. zarysowania, plamy) można użyć drobnoziarnistego papieru ściernego do ich wyeliminowania (dotyczy to jedynie deski ułożonej stroną ryflowaną do góry). Końce desek tarasowych powinny być podparte legarami i do niego przykręcone za pomocą klipsów montażowych. Maksymalna długość przewieszenia końca deski poza legar nie powinna przekraczać 3 cm. Ostatnią deskę- pierwszą z brzegu należy przymocować do legara wkrętem pod odpowiednim kątem. 7. Wykończenie Po zamocowaniu wszystkich desek tarasowych, jeśli obrzeże tarasu ma być nieregularneprzy pomocy ręcznej piły obrotowej, należy odpowiednio nadać kształt wszystkich desek. Przerwy dylatacyjne przy ścianie należy zamaskować listwą cokołową BB-85H13 lub BA-72H11 przyklejoną lub przykręconą do ściany. Czoło tarasu wykończyć listwą AW-45H45,AW-80H45 i przykręcić ją do brzegu deski lub odpowiednio przygotowanej podkonstrukcji legarowej. W przypadku łączeń deski w narożniku należy dociąć listwę pod katem 45 stopni. 8.Wykończenie- stopnie Legary po uprzednim wypoziomowaniu należy przymocować do podłoża. Montaż schodów rozpoczynamy od przymocowania klipsów startowych, które stanowić będą następnie podstawę podstopni. Deskę podstopnia osadzamy w ten sposób aby deska stopnia nachodziła na nią. Górna krawędź deski podstopnia zabezpieczamy za pomocą wkrętów, pod odpowiednim kątem, analogicznie do montażu desek. Jeżeli wysokość podstopnia wymaga montażu dwóch desek należy je łączyć za pomocą klipsów łączących (AKM-2 lub AKM-3), analogicznie jak w przypadku montażu tarasu. Po zamocowaniu podstopni należy rozpocząć montaż klipsów startowych do poziomo osadzonych legarów. Każdą kolejną deskę stanowiącą stopień łączymy klipsem łączącym, przykręconym wkrętem do poziomo osadzonego legara. Deskę podstopnia mocujemy wkrętami i osłaniamy listwą cokołową, dokręcając ją do deski. Końcową deskę stopnia zabezpieczamy wkręcając wkręt pod odpowiednim kątem, analogicznie do poprzednich sytuacji. 6

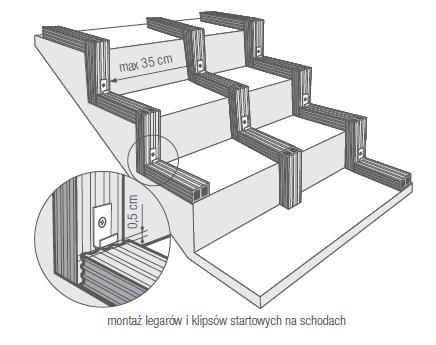

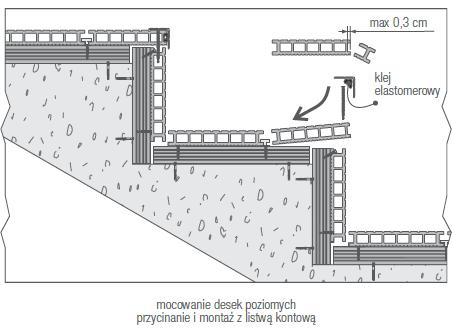

7 Listwy cokołowe należy połączyć po uprzednim przycięciu pod kątem 45 stopni, Na stopniach podstopniach należy stosować minimum dwa legary, 7

8 Notatki: 8
