1 Sp. z o.o. ul. Ziejkowa 5, Gostynin, tel INSTRUKCJA MONTAŻU, UŻYTKOWANIA i KONSERWACJI Uwaga: Przeczytać uważnie i zachować do późniejszego stosowania. System mocowań: Dach skośny na szynie EN x45 mm lub EN x50mm, pokrycie blachodachówką, panel poziomo z mocowaniem krzyżowo po dłuższym boku. wykonania: 6005 T6, Stal nierdzewna A2

2 Zestawienie materiału Szyna montażowa nośna 4 szt. 3,4 mb Szyna montażowa 4 szt. 2,1 mb Dwugwint z blaszką montażową 16 szt. Stal nierdzewna A Klema końcowa 50 mm Śruba nimbusowa M8 Nakrętka młotkowa 8 kpl Klema środkowa Śruba nimbusowa M8 Nakrętka młotkowa 4 kpl. 2

3 Łącznik montażu krzyżowego L-60mm Śruba nimbusowa M8 Nakrętka młotkowa 16 kpl. Stal nierdzewna A2 Wskazówki dotyczące montażu: Wykaz narzędzi potrzebnych do montażu klucz imbusowy rozmiar 5, klucze płasko-oczkowe rozmiar 13 i 15 mm, wkrętarka z regulacją obrotów, końcówki/bity wkrętakowe krzyżowe PZ, poziomica, sznurek do poziomowania, sprzęt BHP Moment siły dokręcania śrub podczas montażu klemy środkowe i końcowe dokręcać z siłą 8,5 Nm, Śruby i nakrętki M8 dokręcać z siłą 18 Nm, Blachowkręty dokręcać na wolnych obrotach. Liczba osób niezbędnych przy montażu Czas montażu Minimalnie 2 osoby. Zależy od liczby osób i organizacji pracy 3

4 Energy5 Sp. z o. o. Czynności montażowe: a) Określić pole montażu 𝑺𝒑 = 𝒏 (𝑿 + 𝟐𝟐 𝒎𝒎) + 𝟑𝟎 𝒎𝒎 Sp szerokość pola n liczba paneli w poziomie X szerokość panelu 𝑾𝒑 = 𝒏 (𝒀 + 𝟐𝟐 𝒎𝒎) + 𝟖𝟎 𝒎𝒎 Wp Wysokość pola n liczba paneli w pionie Y wysokość panelu Rys.1 Obliczanie powierzchni pola montażu 4

5 b) Określić punkty mocowania haków Jako uchwyt zastosowano dwugwint z blaszką montażową A2 M10 długość dwugwintu zależy od indywidualnego doboru (200mm 300mm). Na połaci dachowej należy zlokalizować krokwie, zostanie na nich zamocowana konstrukcja wsporcza paneli fotowoltaicznych. W wyznaczonych w ten sposób miejscach zamontować blachy montażowe (1) za pomocą śrub z gwintem podwójnym (2). Rys.2 Sposób montowania mocowań do krokwi dachu Rys.3 Rozmieszczenie dwufgwintów montażowych w polu montażu c) Montaż paneli Blachy montażowe (1) należy przykręcić do kanału montażowego szyny montażowej nośnej (4) za pomocą śruby młotkowej M8/25 (2) z nakrętką kołnierzową (3). Rys.4 Montaż szyny na blaszce montażowej dwugwintu 5

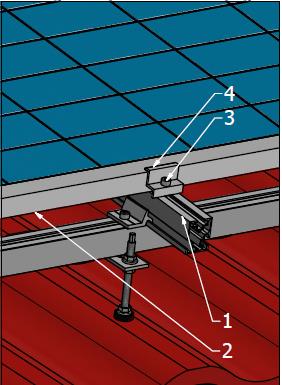

6 Do szyny montażowej nośnej należy zamocować szynę montażową Do zamocowania tych elementów posłużą łączniki do montażu krzyżowego. Łącznik do montażu krzyżowego (1) należy wsunąć w boczny otwór szyny montażowej (2), a następnie za pomocą śruby młotkowej z nakrętką kołnierzową (3) dokręcić go do szyny montażowej nośnej (4). Rys.5 Sposób łączenie krzyżowego szyn montażowych Na szynach montażowych (1) kładziemy pierwszy, skrajny panel (2) i trzymając go, za pomocą śrub imbusowych (3) montujemy klemy końcowe (4). Następnie wstępnie montujemy klemy środkowe nie skręcając ich. Zakładamy kolejny panel i skręcamy panele klemami środkowymi. Czynność powtarzamy aż do zamontowania wszystkich paneli. Wszystkie skrajne panele należy zamontować przy pomocy klem końcowych. Rys.6 Sposób mocowania panelu do szyny montażowej 6

7 Kontrola i konserwacja: Kontrola stanu technicznego oraz konserwacja systemu mocującego w czasie użytkowania. Użytkownik systemu montażowego powinien: systematycznie dokonywać przeglądów okresowych konstrukcji zwrócić szczególną uwagę na połączenia śrubowe w normalnych warunkach przeglądy powinny odbywać się nie rzadziej niż raz na 6 miesięcy w przypadku anomalii pogodowych, przegląd powinien być wykonany niezwłocznie po ich ustąpieniu zabrania się jakiejkolwiek ingerencji w konstrukcję. Uwaga! Wszelkie zmiany sposobu użytkowania elementów konstrukcji powodujące: zwiększenie projektowanego obciążania konstrukcji, ingerencję (spawanie, skracanie, wydłużanie, itp.:) w konstrukcję systemu mocującego, spowodują utratę gwarancji. Konstrukcja powinna być użytkowana w sposób zgodny z jej przeznaczeniem wymaganiami ochrony środowiska, oraz utrzymywana w należytym stanie technicznym. Nie można dopuścić do nadmiernego pogorszenia jej własności użytkowych i sprawności technicznych. 7
