1 typ modelu: IWC5105EU Kod handlowy: 61971

2 Informacje Główne Przewodnik Dokumentacji Technicznej Możesz tutaj odnaleźć podstawowe informacje ułatwiające korzystanie z dokumentacji technicznej 1. Modele tej samej gamy posiadają wspólne rysunki, które przedstawiają najbogatszy zestaw części; generalnie wybrany model niekoniecznie posiadać będzie w spisie częsci wszystkie pozycje przedstawione na rysunku 2. Niektóre części nie mogą być przedstawione bezpośrednio na rysunku (instrukcje użytkownika, zestawy montażowe itd..). Można je odnaleźć w liście części pod pozycją gdzie są zainstalowane lub pod pozycją W prawym górnym rogu każdego rysunku widnieje numer seryjny wskazujący początek produkcji danej gamy urządzeń. Niektóre modele mogą posiadać więcej niż jeden rysunek dla podanej kategorii, każdy inny dla róznych numerów seryjnych. 4. Rysunki złożeniowe mogą wymagać dalszych uaktualnień po ich publikacji. Nowe części zostaną dodane do odpowiednich oznaczeń numerycznych rysunku. Oznaczenie kodowe modyfikacji rysunku zawarte jest w ostatnich 4 cyfrach numeru seryjnego przedstawionego w prawym górnym rogu rysunku. 5. Lista części odnosząca się do danego rysunku zawiera spis części tylko dla wybranego modelu; dostępne są dodatkowe informacje dla każdej części. REF. Numer referencyjny do tabeli; SUBSTUTUT: lista części które zastępują dany kod zachowując takie same charakterystyki funkcjonalne KOD HANDLOWY: lista wariantów modelu (pokazana w nazwie modelu) gdzie dana część jest zastosowana; UWAGA: kod informacji potrzebny do interwencji, prześledź zmiany aby poprawnie ustalić kod części 6. Niektóre notatki techniczne są ogólne dla danej sekcji, zatem nie mogą być związane tylko konkretnej części. Aby poruszać się w dokumentacjach modelu sprawnie, pomocne jest czytanie notatek i monitorowanie uaktualnień dokumentacji. 7. Okładka dokumentacji technicznej przedstawia model sprzętu oraz jego kod handlowy. mod.iwc5105eu page 2

3 N rysunki mod.iwc5105eu page 3

4 N Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C worktop - white 002 C cabinet white pw indesit (1 hole) 005 C przycisk on/off pw indesit ecotime 006 C x C zespół moduł wyświetl. led indesit 006 C zespół moduł wyświetl. led 007 C wspornik modułu display ecotime 008 C przycisk (5) pw indesit ecotime 010 C panel ster. + uchwyt pw 011 C pokrętło programów skład. b pw 012 C spin/temperat. regulation knob 013 C door frame and glass assy pw 014 C zestaw otwier. drzwicz. indesit 015 C cokół biały pw ind. tev. evoii 016 C nóżka regulowana m8 h=2,9cm 017 C sprężyna nóżki d =11 mm h = C ogranicznik kabla 'ab636tx' 021 C płyta tylna biała pw 022 C bolt 022 C spacer 022 C bolt 022 C podkładka 022 C rozpórka 023 C cable clamp hose 024 C drain hose collar 025 C wkręt samogwintujący 4.8 x8 026 C zawias drzwiczek 4.5 mm indesit 028 C nóżka tylna stała h= 10 mm 031 C zatyczka pom. hardware 099 C zatyczka otworów w meblach mod.iwc5105eu page 4

5 rysunki mod.iwc5105eu page 5

6 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C śruba m8x23 torx tefl rohs 002 C koło pasowe napędzane stożek 003 C przeciwwaga górna vpl evo2 15kg 004 C screw pl28 9.5x50 tmtfr t40 első n4011c C listwa poprz. ruchoma 006 C pierścień sprężyny biał. 'wg834txi' 007 C sprężyna zbiornika 008 C zespół zbiornika 46l+pul d280 h C pierścień napinający tylny 010 C pierścień przedni evo ii 011 C uszczelnienie drzwiczek evoii 012 C przeciwwaga przednia vpl 9,4kg 014 C x C zacisk klucza do rur lato pompa 015 C rura zbiornik-pompa oko evizzate 017 C ekspander new 018 C nakrętka obr.-ruch. m6x22x1,5 020 C zacisk klucza do rur 021 C ubijak wyjmowany bębna 40-46l 022 C mieszek poboru deterg. 'lvb C pas elastyczny 1195h8 025 C amortyzator 100 n. kit 026 C screw pl x50 testflmg kit n4011c00 mod.iwc5105eu page 6

7 rysunki mod.iwc5105eu page 7

8 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C kabel zasil. 1,5mt shuko 2 way 003 C outlet hose holder 004 C rura spustowa pralko-suszarki usa 005 C self-scraping screw 3,5x8 006 C wspornik presostatu 'indesit' 007 C presostat i zakres vpl C anti-vibration hose (foam) l= C additive cover 010 C pojemnik na detergent lineare 011 C lej evoii indesit 012 C zacisk 013 C pipe pressostat l= C syfon dla rury oko 018 C mikroelement opóźniający idc C uchwyt filtro askoll/plaset'044998' 020 C filtr pompy zestaw 021 C uszczelnienie filtra 021 C pompa spust./obud.filtr C x C silnik kolektora C szczotk. kompl. welling 4.0a 40w 022 C obrotomierz siln. welling 023 C screw locking motor/tub 024 C opornik 1700/230 vpl lb 025 C sonda-temperatury ntc elth tl 026 C mod.elekt.arcadia 9 ways st.by n4012a C card iwc5105eu 8kb sw C x C smart reader for card 8kb 32kb C zatyczka pojemnika na deterg 030 C hopper cover ind.evoii tev 031 C elektrozawór iwej2wyj 7 l grz. 2,5 033 C filtr rura doprow. 034 C rura doprowadzająca 1,5m mod.iwc5105eu page 8

9 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 035 C uszczelnienie leja'lvb2000' 036 C zbiorniczek na dodatki do kasety 037 C x C ogranicznik motor 037 C wiring comunic. display C ogranicznik presostat C ogranicznik kabl evp evl ntc 037 C kabel uziemienia 037 C kabel opornik - filtr tłumiący zakł. 037 C cablage door lock+drain pump 099 C zatyczka elektrozaworu 'meble mod.iwc5105eu page 9

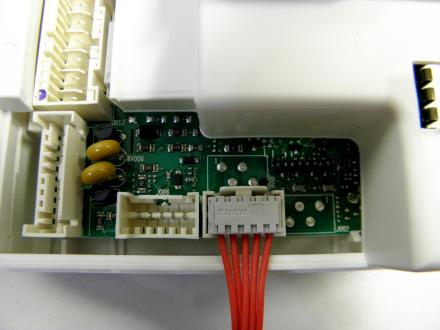

10 Notatki n4012a14: Stosowanie 5-cio żyłowego okablowania pomiędzy modułem zasilania a modułem stero W przypadku wymiany modułu zasilania w pralkach o numerze seryjnym S/N większym od należy KONIECZNIE stosować okablowanie 5-cio żyłowe (łączące moduł zasilania z modułem sterowania) kod części C , eliminując oryginalny praewód 4-ro żyłowy. Nowy przewód 5-cio żyłowy jest konieczny dla zagwarantowania kompatybilności pomiędzy modułem zasilania aktualnie stosowanym jako część zamienna a modułem sterowania. Jeśli wymiana modułu zasilania zostanie wykonana bez użycia nowego okablowania, urządzenie po przejściu pierwszy raz w stan StandBy pozostanie zawsze wyłączone (nie włączy się ponownie). W załączniku przedstawione zostało połączenie. mod.iwc5105eu page 10
