1 typ modelu: LST329AX/HA Kod handlowy: F063179

2 Informacje Główne Przewodnik Dokumentacji Technicznej Możesz tutaj odnaleźć podstawowe informacje ułatwiające korzystanie z dokumentacji technicznej 1. Modele tej samej gamy posiadają wspólne rysunki, które przedstawiają najbogatszy zestaw części; generalnie wybrany model niekoniecznie posiadać będzie w spisie częsci wszystkie pozycje przedstawione na rysunku 2. Niektóre części nie mogą być przedstawione bezpośrednio na rysunku (instrukcje użytkownika, zestawy montażowe itd..). Można je odnaleźć w liście części pod pozycją gdzie są zainstalowane lub pod pozycją W prawym górnym rogu każdego rysunku widnieje numer seryjny wskazujący początek produkcji danej gamy urządzeń. Niektóre modele mogą posiadać więcej niż jeden rysunek dla podanej kategorii, każdy inny dla róznych numerów seryjnych. 4. Rysunki złożeniowe mogą wymagać dalszych uaktualnień po ich publikacji. Nowe części zostaną dodane do odpowiednich oznaczeń numerycznych rysunku. Oznaczenie kodowe modyfikacji rysunku zawarte jest w ostatnich 4 cyfrach numeru seryjnego przedstawionego w prawym górnym rogu rysunku. 5. Lista części odnosząca się do danego rysunku zawiera spis części tylko dla wybranego modelu; dostępne są dodatkowe informacje dla każdej części. REF. Numer referencyjny do tabeli; SUBSTUTUT: lista części które zastępują dany kod zachowując takie same charakterystyki funkcjonalne KOD HANDLOWY: lista wariantów modelu (pokazana w nazwie modelu) gdzie dana część jest zastosowana; UWAGA: kod informacji potrzebny do interwencji, prześledź zmiany aby poprawnie ustalić kod części 6. Niektóre notatki techniczne są ogólne dla danej sekcji, zatem nie mogą być związane tylko konkretnej części. Aby poruszać się w dokumentacjach modelu sprawnie, pomocne jest czytanie notatek i monitorowanie uaktualnień dokumentacji. 7. Okładka dokumentacji technicznej przedstawia model sprzętu oraz jego kod handlowy. mod.lst329ax/ha page 2

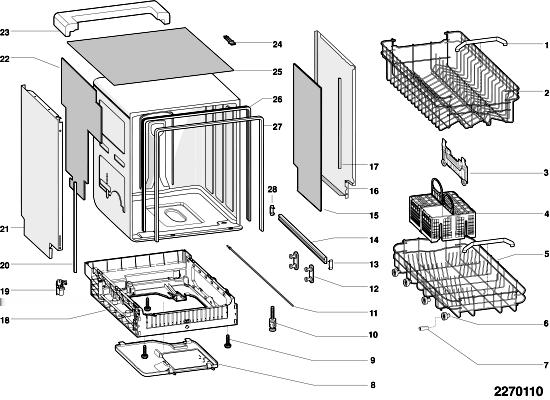

3 rysunki mod.lst329ax/ha page 3

4 Lista części 002 C uchylna koszyczka górnego (14) 002 C zespół kosz górny clik/clak 45cm 003 C basket hight left eos 003 C basket hight right eos 004 C kosz na sztućce szary 45cm eos 005 C zespół kosz dolny eos 45cm 006 C kółko koszyka dol. 007 C sworzeń podstawy koła 008 C miseczka dno zbiornika 45cm 009 C nóżka 010 C rear foot adjustment assembly 011 C zespół linki regulacyjnej nóżek 012 C x C zestaw suportu szyny górn. 012 C x C zestaw suportu szyny górn. 2 x C C x C ogranicznik przedni prowadn. 013 C ogranicznik przedni prowadn. 014 C basket runner - upper eos n4514g C x C bok praw. zinc 016 C x C bok lew. zinc 017 C część nie występuje w tym modelu 018 C x C spód + nóżki (b.i.) 45cm 018 C spód + nóżki (b.i.) 45cm 019 C filtr tłumiący 019 C filtr tłumiący 020 C część nie występuje w tym modelu 021 C x C bok lew. zinc 021 C x C bok praw. zinc 022 C soundproofing sx+dx+top 45cm bi 023 C wspornik tylny górny 45cm 023 C wspornik pod wkręt 023 C x C wspornik tylny górny 45cm 023 C wspornik tylny górny 45cmnew 024 C wspornik blok. kompensatora 024 C wspornik blok. kompensatora mod.lst329ax/ha page 4

5 Lista części 026 C uszczelnienie zbiornika 45cm eos 028 C ogranicznik tylny prowadnicy 099 C lower basket buffer evo3 099 C zatyczka pom. hardware 099 C wspornik mont. blatu lewy 099 C wspornik mont. blatu prawy mod.lst329ax/ha page 5

6 rysunki mod.lst329ax/ha page 6

7 Lista części 001 C rura zasil. wirnik górny 002 C osłona prowadnicy kosza 003 C przewód wewnętrzny 004 C zespół skraplacz górny wygięty 007 C hose support 45cm 008 C x C rura doprowadzająca z acquastop 009 C x C kabel zasilający z wtyczką schuko 010 C filtr centraln. 011 C mikrofiltr 012 C filtr wyjmowaln. inox 45cm 013 C water channeler 014 C pierścień zamocowania studzienki 015 C uszczelnienie or (23,81x2,62) 016 C pompa spust cm eos 017 C zespół zestaw przec.zmętn.do 017 C flap zespół studzienka osłona 018 C zespół studzienka osłona 019 C rura spustowa 45-60cm 1750mm 020 C pływak do urz. przeciwprzelew. 023 C presostat 80/ C presostat 80/ C pipe pressostat 025 C siln. rozruch. zmyw. krokowy 025 C uszczelnienie o-ring 23,47 x C uszczelnienie o-ring 20,24 x C pompa elektr.bldc 028 C pipe sump-wash motor 029 C opornik myjki bldc C pipe wash motor-motor washing mod.lst329ax/ha page 7

8 Lista części 031 C x C odkamieniacz 032 C rura odwapniaj. /coppa 170mm 033 C air break + turbine 035 C ring-nut for air-flow body 038 C uszczelnienie pierścienia sale 039 C pierścień sale 040 C x C zatyczka soli 040 C zatyczka soli 041 C lejek do soli 042 C support - lower wash arm bush 043 C wirnik doln. tworz. szt. 45cm 044 C ring nut of upper wash arm 099 C zacisk rur hydraulicznych d=14,9 099 C obejma weza pomiedzy misa a 099 C obejma 099 C obejma weza mod.lst329ax/ha page 8

9 C rysunki mod.lst329ax/ha page 9

10 C Lista części 002 C szara nakrętka ral7001 do el. 003 C electrodisp.(no lamp rinseaid-reed) 004 C microwyłącznik zestawu C x C microwyłącznik zestawu C zestaw zamykający drzwi eos C zestaw zamykający drzwi dea C zestaw zamykający drzwi dea C okablowanie dea C wiring dea601-turbidity sensor 006 C okablowanie dea601-kabel C wiring dea601-pressur.switch mod.lst329ax/ha page 10

11 C Lista części 006 C wiring dea601 ev1-ev2-rig-iaqs-t C wiring dea601-drain pump-motor C okablowanie pan. ster. card-reed 006 C wiring dea602-reed salt C okablowanie dea C wiring inner door-hinge item left C okablowanie dea601-door lock C wiring dea601-electrodisp C okablowanie dea602-door C wiring inner door-hinge item left mod.lst329ax/ha page 11

12 C Lista części 006 C wiring dea602-reed salt C wiring dea602-pressur.switch C okablowanie dea602-kabel C wiring dea602 ev1-ev2-rig-iaqs-t C wiring dea602-drain pump-motor C wiring dea602-electrodisp mod.lst329ax/ha page 12

13 C Lista części 008 C karta fi digit3 5b abs lacq ui C x C panel ster. lst329ax/ha x C x C C panel ster. lst329ax/ha 009 C panel ster. lst329ax/ha eco 011 C x C drzwi zewn.cynkow. 45cm 012 C x C zawias dx 012 C x C zawias prawy b.i.f.f. 012 C zawias dx 013 C hinge wire 45cm eos 014 C x C zawias sx 014 C x C zawias lewy b.i. f.f. 014 C zawias sx 015 C moduł dea 601 bldc C moduł dea 602 bldc C zespół drzwi wewn. l.i. 45cm eos C x C zespół drzwi wewn. l.i. 45cm eos mod.lst329ax/ha page 13

14 C Lista części 017 C x C smart reader for card 8kb 32kb C card lst329ax/h 8kb lvs sw C card lst329ax/h 8kb lvs sw C card eco lst329axh 8kblvs sw 099 C self-tapping screw t1/2t 099 C fixing hole plug 099 C self-scraping screw 3,5x8 099 C fixing bolt inner door/dashboard 099 C x C zestaw montażowy 60cm 099 C x C fixing bolt inner/outer door eos 099 C spacer door b.i. full integrated 099 C zestaw montażowy mod.lst329ax/ha page 14

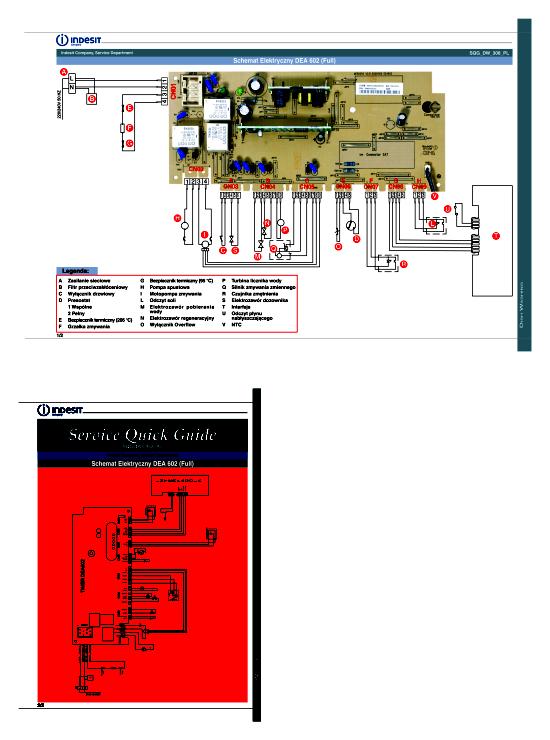

15 Schematy elektryczne i linki Cod. DEA 602_FULL mod.lst329ax/ha page 15

16 Legenda Legenda: DEA 602_FULL mod.lst329ax/ha page 16
