typ modelu: MBA45D2NF Kod handlowy: 28560

Transkrypt

1 typ modelu: MBA45D2NF Kod handlowy: 28560

2 Informacje Główne Przewodnik Dokumentacji Technicznej Możesz tutaj odnaleźć podstawowe informacje ułatwiające korzystanie z dokumentacji technicznej 1. Modele tej samej gamy posiadają wspólne rysunki, które przedstawiają najbogatszy zestaw części; generalnie wybrany model niekoniecznie posiadać będzie w spisie częsci wszystkie pozycje przedstawione na rysunku 2. Niektóre części nie mogą być przedstawione bezpośrednio na rysunku (instrukcje użytkownika, zestawy montażowe itd..). Można je odnaleźć w liście części pod pozycją gdzie są zainstalowane lub pod pozycją W prawym górnym rogu każdego rysunku widnieje numer seryjny wskazujący początek produkcji danej gamy urządzeń. Niektóre modele mogą posiadać więcej niż jeden rysunek dla podanej kategorii, każdy inny dla róznych numerów seryjnych. 4. Rysunki złożeniowe mogą wymagać dalszych uaktualnień po ich publikacji. Nowe części zostaną dodane do odpowiednich oznaczeń numerycznych rysunku. Oznaczenie kodowe modyfikacji rysunku zawarte jest w ostatnich 4 cyfrach numeru seryjnego przedstawionego w prawym górnym rogu rysunku. 5. Lista części odnosząca się do danego rysunku zawiera spis części tylko dla wybranego modelu; dostępne są dodatkowe informacje dla każdej części. REF. Numer referencyjny do tabeli; SUBSTUTUT: lista części które zastępują dany kod zachowując takie same charakterystyki funkcjonalne KOD HANDLOWY: lista wariantów modelu (pokazana w nazwie modelu) gdzie dana część jest zastosowana; UWAGA: kod informacji potrzebny do interwencji, prześledź zmiany aby poprawnie ustalić kod części 6. Niektóre notatki techniczne są ogólne dla danej sekcji, zatem nie mogą być związane tylko konkretnej części. Aby poruszać się w dokumentacjach modelu sprawnie, pomocne jest czytanie notatek i monitorowanie uaktualnień dokumentacji. 7. Okładka dokumentacji technicznej przedstawia model sprzętu oraz jego kod handlowy. mod.mba45d2nf page 2

3 RE0222T0 rysunki mod.mba45d2nf page 3

4 RE0222T0 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 000 C x C user instruction booklet C instruction booklet C instruction booklet C instruction booklet C head panel painted met. 002 C x C pokrywa panel (bez otworu) 003 C sworzeń zawiasu górnego "r45" 003 C x C perno vfd 1 x C C zawias gór.(m8) praw. 004 C zawias gór.(m8) lew. 005 C pokrywa zawias górny praw. 005 C osłona zawiasu górna lew. ix 008 C półka szklana (z prowad.)l C x C półka szklana - chłodziarka l C taca chiller c 70 st 012 C filtr fridge 445x445x10 mm 013 C pokrywa praw. biała (powrót 014 C x C wspornik p drzwiczek chiller 014 C x C wspornik l drzwiczek chiller 016 C x C uchwyt chiller c C x C sworzeń pokrywy chiller 018 C pokrywa taca chiller 019 C śruba chiller 020 C middle hinge bottom pls. 020 C zawias środkowy silver'r45' 020 C nakładka na otwór wkręty inox 021 C nakładka na otwór wkręty inox 022 C szkło pokrywy pojemn. na 023 C x C pojemnik na warzywa c C zespół szuflada gór. superfreer c C freezer middle basket assembly 026 C kosz dolny white c C x C fridge for bottle (eutectic) manisa 032 C cokół metalizowany aluminium mod.mba45d2nf page 4

5 RE0222T0 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 034 C nóżka regulowana szara C foot - adjustable m8-silver 035 C x C wspornik nóżki regulow. (m8) 036 C bottom hinge assembly argento C x C lower hinge painted) white 037 C sworzeń zawiasu dolnego 039 C wiring diagram mba45d1/45d2 099 C x C próżniomierz zestaw (ariston) mod.mba45d2nf page 5

6 RE0223T0 rysunki mod.mba45d2nf page 6

7 RE0223T0 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C panel ster. górny inox 002 C x C forma panela drzwiczek górn. 1 x C C x C uszczelnienie drzwi chłodziarki 003 C uszczelnienie drzwi chłodziarki C x C hinge bush 1 mm - white 005 C x C drzwi chłodz.inox mba45d2nf C drzwi chłodz.inox mba45d2nf pw C tulejka gór. zamykanie drzwi 006 C tulejka zamykanie drzwi praw 006 C tulejka gór. zamykanie drzwi lew 006 C tulejka zamykanie drzwi lew 007 C x C logo (door) arst allum. 008 C hinge bush plug 009 C x C lower door gasket C lower door gasket pw C x C drzwi zamraż. inox mba45d2nf C drzwi zamraż. inox mba45d2nf pw C ice box 011 C plug for ice box 012 C półka na butelki 013 C x C bottle holder l70 arst 014 C x C pojemnik na jajka:6 szt. mod.mba45d2nf page 7

8 RE0223T0 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 015 C x C butter box (152x50x98) blue 1 x C C x C butter box lid l70 1 x C C półeczka drzwi wewn. środkowa 018 C taca na puszki 019 C półeczka górna l C klapka uchylna półki bocznej 021 C upper door head panel plug 022 C x C magnet 099 C logo no frost 75x40 mod.mba45d2nf page 8

9 RE0224T0 rysunki mod.mba45d2nf page 9

10 RE0224T0 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C al plate 430* x C x C termobezpiecznik tf c 002 C termobezpiecznik 72#c (l.520) 003 C evaporator rezistance l C defrost element 150w C evaporator rezistance l70 inarca 004 C evaporator-nf back fixing plastic 005 C evaporator-nf back fixing plastic 006 C evaporator sponge seal 007 C evap no-frost x l70 (r600) 007 C x C evap aassembly no-frost x l C sonda serwisowa opera C frz. fin evap separator 012 C x C opornik 50w 220v (amp)okapnika C opornik okapnika 013 C insulation separator 014 C drain tube 015 C separator sponge seal lh C separator sponge seal rh (250x26) C x C separator 018 C x C korpusu separatora freezer kompl. 019 C x C set terminal board zem - hyk12aa C x C płytka zaciskowa kompl. zem C sworzeń kółka 024 C x C kółko 025 C x C compressor basement m700/ C x C kompraw. hyk12aa / C x C com htk12aa /501/4hp mod.mba45d2nf page 10

11 RE0224T0 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 027 C x C compressor rubber buffer 028 C x C fixing plate - compressor 029 C rura lokring z zaworem (6 nfmssv) 029 C charging pipe (6x90x1) 029 C charging pipe 6x0.71x115mm 030 C zbiorn.skropl. 450/450nf 030 C zbiorn.skropl. electrolux 031 C fixing plastic for thermostat box 032 C filtr tł.12 (d.1,95/d.4mm) gaz. 033 C x C anti-vibration rubber bush 034 C wspornik kondensatora 037 C x C condanser c70 nf 099 C x C drain pipe end piece assembly mod.mba45d2nf page 11

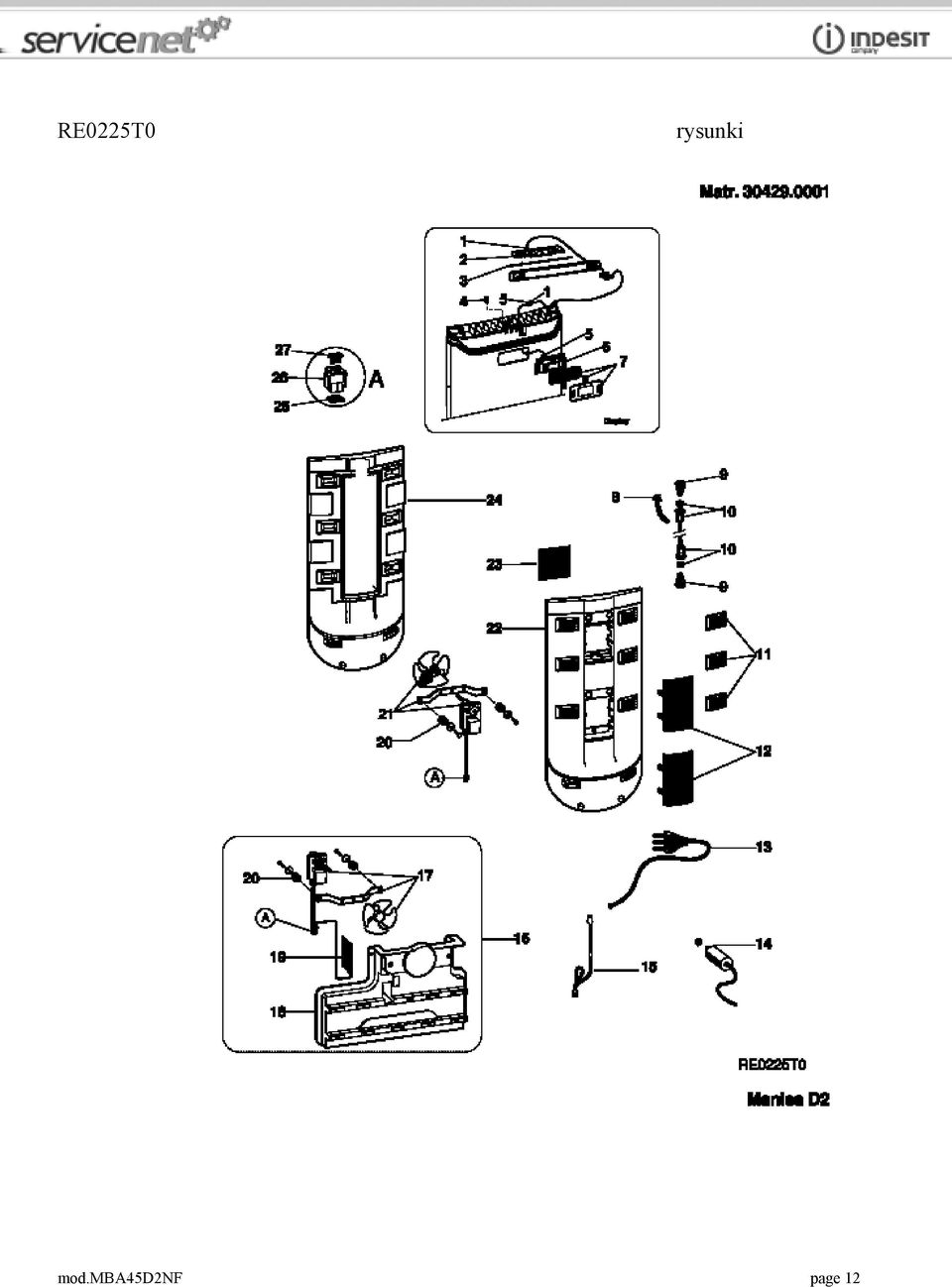

12 RE0225T0 rysunki mod.mba45d2nf page 12

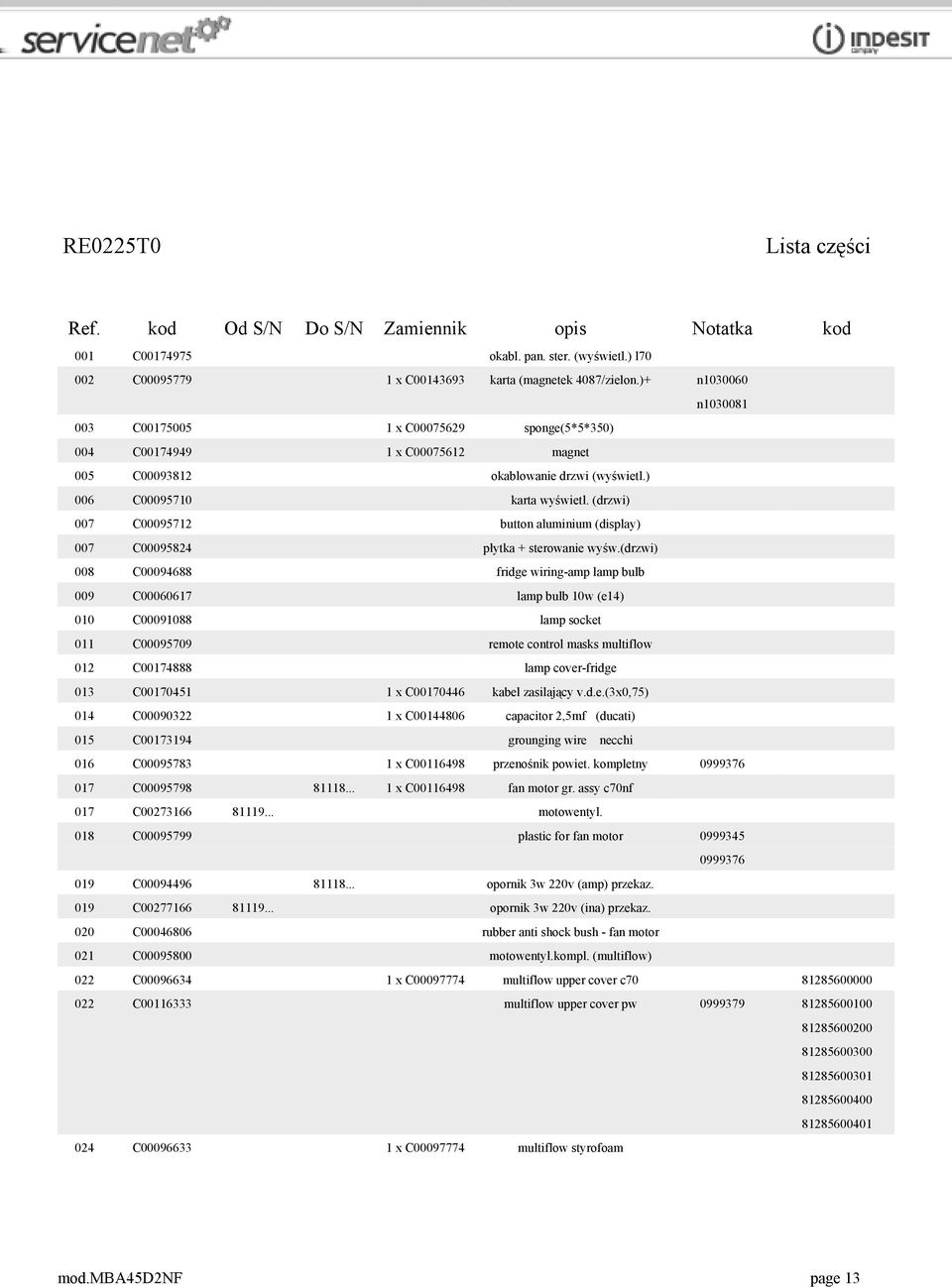

13 RE0225T0 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C okabl. pan. ster. (wyświetl.) l C x C karta (magnetek 4087/zielon.)+ n n C x C sponge(5*5*350) 004 C x C magnet 005 C okablowanie drzwi (wyświetl.) 006 C karta wyświetl. (drzwi) 007 C button aluminium (display) 007 C płytka + sterowanie wyśw.(drzwi) 008 C fridge wiring-amp lamp bulb 009 C lamp bulb 10w (e14) 010 C lamp socket 011 C remote control masks multiflow 012 C lamp cover-fridge 013 C x C kabel zasilający v.d.e.(3x0,75) 014 C x C capacitor 2,5mf (ducati) 015 C grounging wire necchi 016 C x C przenośnik powiet. kompletny C x C fan motor gr. assy c70nf 017 C motowentyl. 018 C plastic for fan motor C opornik 3w 220v (amp) przekaz. 019 C opornik 3w 220v (ina) przekaz. 020 C rubber anti shock bush - fan motor 021 C motowentyl.kompl. (multiflow) 022 C x C multiflow upper cover c C multiflow upper cover pw C x C multiflow styrofoam mod.mba45d2nf page 13

14 Notatki : Aluminium separator dimentions Modification on the aluminium separator is made by changing the dimentions. On the new one there is no empty space at the corner.spare part code remain the same : SEPARATORE MODIFICATION Thickness of the nail on the separator has been increased in order to make assembley of the alumunium and seperator easier. Sponge and aluminium tape have been used around the tube in order to prevent freezing : length of rezistance Length of rezistance which is placed on aluminium seperator has been increased. mod.mba45d2nf page 14

15 : Divisorio camera has been modified Divisorio camera has been modified in order to prevent touching propeller to the top of the plastic. Plastic feeder has been added to the divisorio camera to prevent water leakage trhough the resistance. Spare part codes remain the same : plastic compressor basement Plastic compressor basement will be used on refrigerators since this reason adjutable foot and except single door bottom hinge have been changed. New hinge will be managed with a new code. The new bottom hinge can be used on both left and right sides. New adjustable foot; white black New bottom hinge assembley with adjustable foot; white black : nowy parownik żeberkowy i grzałka mod.mba45d2nf page 15

16 Począwszy od 01/04/2005, w modelach EU zastosowany zostanie nowy parownik i nowa grzałka. Nowe części można zastosować jako podzespoły w urządzeniach wyprodukowanych przez wprowadzeniem modyfikacji. Nowe części; parownik żeberkowy nowa grzałka parownika : zmiana koloru Od kwietnia 2005, kolor urządzeń został zmieniony z Bianco 27 na Polar White w zakładzie Manisa. Kod przemysłowy został zmieniony, lecz kod handlowy pozostaje taki sam, jak to widać na poniższym przykładzie = MTB4511TK (bianco-27) = MTB4511TK (polar white) Zewnętrzne części kolorowe Nowe kody części zamiennych zostały podane dla poniższych części zewnętrznych. Szafka, panel przedni szafki, drzwiczki, panel przedni drzwiczek, uszczelka drzwiowa, płytka zabezpieczająca. Zapas zewnętrznych części w kolorze bianco 27 jest ograniczony i w przyszłości będzie wymieniony na części w kolorze polar white. Wewnętrzne części kolorowe Kody części zamiennych pozostają takie same w przypadku części wewnętrznych, np. dla komory na owoce i warzywa, profile półek, itp. Będą one dostarczane w kolorze polar white z tym samym kodem części zamiennych : OBLODZENIE TYŁU PAROWNIKA Poniższe zmiany zostały wprowadzone, aby zapobiegać oblodzeniu tyłu parownika w modelach L70. Nowe części mogą być dostarczane jako zespół C Okładzina parownika lewa i prawa zostały zmienione od 12/08/2005. Kody części zamiennych pozostają takie same (C C ). Kody musza być wymienione razem w razie konieczności wymiany. 2- Moc grzałki dla przegrody komory została zwiększona z 40W do 50W od 03/10/2005. Kod części zamiennej pozostaje taki sam (C ). 3- Moc grzałki parownika została zwiększona z 140W do 150W od 26/09/2005. Kod części zamiennej pozostaje taki sam (C ). mod.mba45d2nf page 16

17 4- Końcówka węża spustowego C jest wykorzystywana do opróżniania tacy na skropliny z wody od 26/09/ Zmodyfikowano plastikowy zespół silnika wentylatora. Otwór na wirnik został zmieniony, aby zapobiec ocieraniu się wirnika oraz tworzywa sztucznego silnika wentylatora - od 03/10/05. Kod części zamiennej pozostaje taki sam (C ). Nowe części mogą być dostarczane jako zespół C (TECHNICAL NEWS STN-CL ) : TWO HOLES HAVE BEEN CANCELLED ON MULTIFLOW FOR COMBIES Due to low temperature at the lower part of the fridge section on Manisa combies two holes which are placed on multiflow cover have been cancelled for all combies since 13/04/2006. n : Self-test for initialising the new electronic power cards On Ariston-Opera-60/70 and Indesit 2000 range electronic models, including 2000 range built-in fridge-freezers, it is very important to do the self-test whenever the power card is replaced. This must be done to check correct operation of the card and to correctly initialise the algorithms. If the SELF-TEST is not carried out on Partial no-frost and Total no-frost (double door or free standing/built-in fridge-freezers) models, the first defrost cycle will not be executed correctly; it will be carried out only 30 days after card replacement. The list of relevant Sat codes with information sheet for the self-test is attached to this note = ( rohs)card /GREEN 70-nf vfd/fip = ( rohs) CARD /pink (L70NF 2 digits) = ( rohs)card (MAGNETEK 4087/GREEN) / CARD (MAGNETEK 4088/ORANGE) / CARD PANEL.4087/YELLOW DISPLAY VERS CARD (MAGNETEK 4083/PINK) / = ( rohs) CARD PANEL. 4068/PURPLE (L70NF ARS/IND.) = ( rohs) CARD (MAGNETEK 4083/PINK) /50 REPLACED n : Power card alternative on full no frost 450 litre combined fridge-freezers mod.mba45d2nf page 17

18 Since 5th July 2004, the Manisa factory has been using new power cards on full no frost 450 litre fridge-freezers with display, as an alternative to the previous power cards. These cards are interchangeable, but have different codes (PN). Given below are the modified codes: Models MBA45D1NF/NFE -MTB45D2NF/NFE (IT-EU markets) = Magnetek /Green (first version) = Magnetek /Green (second version) = rohs mod.mba45d2nf page 18
