typ modelu: MSZ802DFHA Kod handlowy: 48531

Transkrypt

1 typ modelu: MSZ802DFHA Kod handlowy: 48531

2 Informacje Główne Przewodnik Dokumentacji Technicznej Możesz tutaj odnaleźć podstawowe informacje ułatwiające korzystanie z dokumentacji technicznej 1. Modele tej samej gamy posiadają wspólne rysunki, które przedstawiają najbogatszy zestaw części; generalnie wybrany model niekoniecznie posiadać będzie w spisie częsci wszystkie pozycje przedstawione na rysunku 2. Niektóre części nie mogą być przedstawione bezpośrednio na rysunku (instrukcje użytkownika, zestawy montażowe itd..). Można je odnaleźć w liście części pod pozycją gdzie są zainstalowane lub pod pozycją W prawym górnym rogu każdego rysunku widnieje numer seryjny wskazujący początek produkcji danej gamy urządzeń. Niektóre modele mogą posiadać więcej niż jeden rysunek dla podanej kategorii, każdy inny dla róznych numerów seryjnych. 4. Rysunki złożeniowe mogą wymagać dalszych uaktualnień po ich publikacji. Nowe części zostaną dodane do odpowiednich oznaczeń numerycznych rysunku. Oznaczenie kodowe modyfikacji rysunku zawarte jest w ostatnich 4 cyfrach numeru seryjnego przedstawionego w prawym górnym rogu rysunku. 5. Lista części odnosząca się do danego rysunku zawiera spis części tylko dla wybranego modelu; dostępne są dodatkowe informacje dla każdej części. REF. Numer referencyjny do tabeli; SUBSTUTUT: lista części które zastępują dany kod zachowując takie same charakterystyki funkcjonalne KOD HANDLOWY: lista wariantów modelu (pokazana w nazwie modelu) gdzie dana część jest zastosowana; UWAGA: kod informacji potrzebny do interwencji, prześledź zmiany aby poprawnie ustalić kod części 6. Niektóre notatki techniczne są ogólne dla danej sekcji, zatem nie mogą być związane tylko konkretnej części. Aby poruszać się w dokumentacjach modelu sprawnie, pomocne jest czytanie notatek i monitorowanie uaktualnień dokumentacji. 7. Okładka dokumentacji technicznej przedstawia model sprzętu oraz jego kod handlowy. mod.msz802dfha page 2

3 W rysunki mod.msz802dfha page 3

4 W Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C pokrywa skrz. zacisk.compress. 002 C relay + klixon compressor 003 C płytka zaciskowa compressor 005 C kompres. egys90hlp / C filtr tł. gaz. r134a xb800aenf 007 C fixing plate - compressor 008 C guma amortyzatora xb800aenf 009 C heating element protection 011 C zacisk parownik no-frost 012 C wiring + overload protector 013 C bracket (xb800aenf) 014 C parownik no-frost xb800aenf 015 C braket xb800aenf 016 C opornik odmrażacza (msz8...) 017 C sprężyna naparownik 018 C zbiorn.skropl. xb800aenf 019 C uszczelnienie xb800aenf 020 C motowentyl. xb800aenf 021 C kondensator xb800aenf 022 C insulation condenser housing 999 C rear metal cover mod.msz802dfha page 4

5 W rysunki mod.msz802dfha page 5

6 W Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C żarówka 10w fridge xb800aenf 002 C oprawka żarówki xb800aenf 003 C wyłącznik ice-maker + dispenser 004 C bracket distributor lever 005 C wyłącznik dispenser xb800aenf 006 C water distributor lever (xb800aenf) 007 C joint ater distributor lever 008 C miseczka 009 C prowadnica xb800aenf 010 C spring (xb800aenf) 011 C kit escutcheon 012 C ciągn. ice cube 013 C ice cube distributor lever 014 C dźwignia odblokowania 015 C spring dispenser (xb800aenf) 016 C drzwiczki dispenser (xb800aenf) 017 C sworzeń drzwiczekpivot pin 018 C karta wyświetl. (msz8..) 019 C mikroelement opóźniający. mod.msz802dfha page 6

7 W rysunki mod.msz802dfha page 7

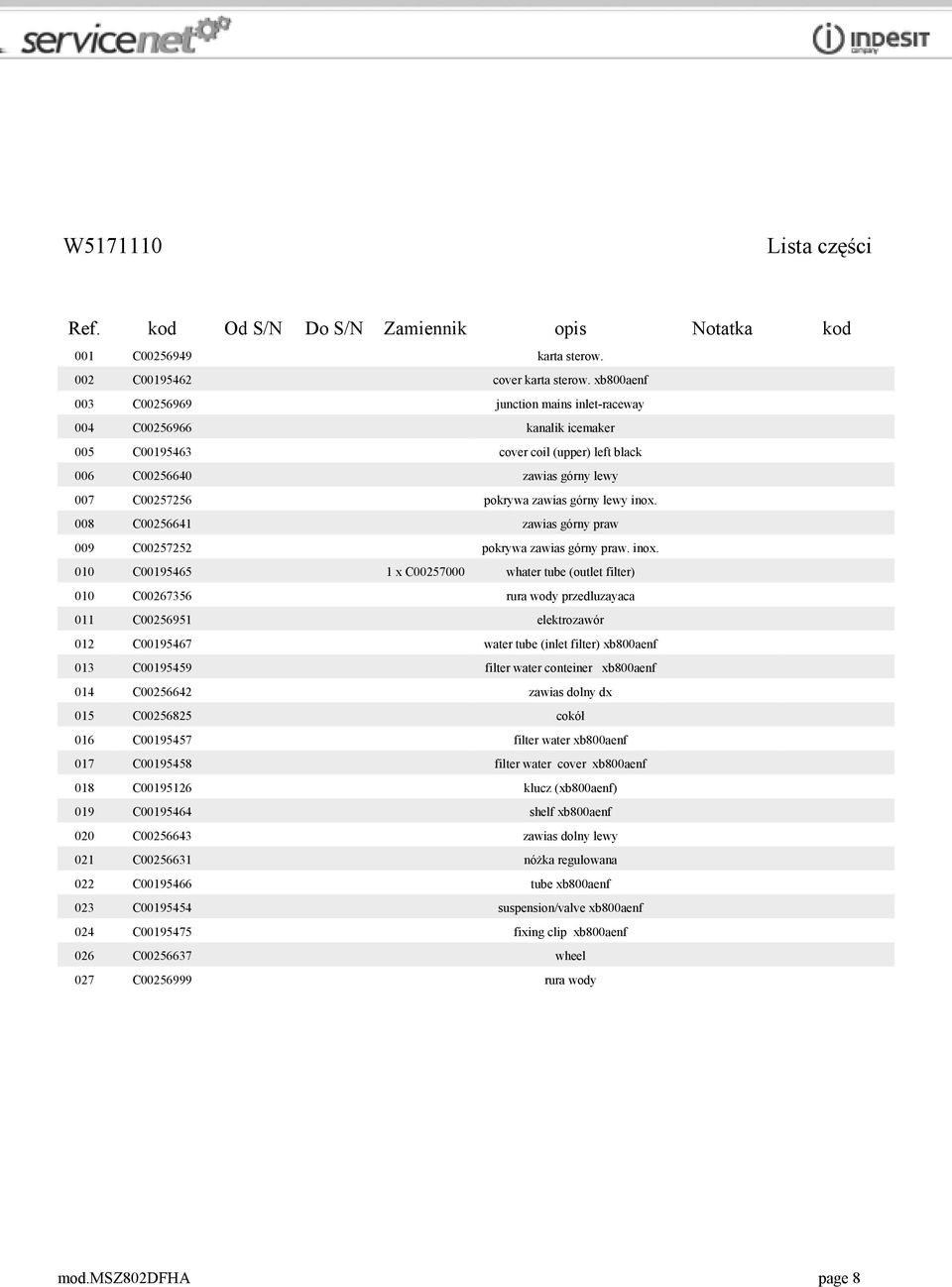

8 W Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C karta sterow. 002 C cover karta sterow. xb800aenf 003 C junction mains inlet-raceway 004 C kanalik icemaker 005 C cover coil (upper) left black 006 C zawias górny lewy 007 C pokrywa zawias górny lewy inox. 008 C zawias górny praw 009 C pokrywa zawias górny praw. inox. 010 C x C whater tube (outlet filter) 010 C rura wody przedluzayaca 011 C elektrozawór 012 C water tube (inlet filter) xb800aenf 013 C filter water conteiner xb800aenf 014 C zawias dolny dx 015 C cokół 016 C filter water xb800aenf 017 C filter water cover xb800aenf 018 C klucz (xb800aenf) 019 C shelf xb800aenf 020 C zawias dolny lewy 021 C nóżka regulowana 022 C tube xb800aenf 023 C suspension/valve xb800aenf 024 C fixing clip xb800aenf 026 C wheel 027 C rura wody mod.msz802dfha page 8

9 W rysunki mod.msz802dfha page 9

10 W Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C shroud fan air (xb800aenf) 002 C wentylator freezer blower motor 003 C wspornik silnik. wentylatora 004 C guma silniczka wentylow.re 005 C motowentyl. freezer congelador 006 C fixing plate fan motor (xb800aenf) 007 C motor bracket seal (xb800aenf) 008 C zatyczka upper freezer bottom 009 C upper freezer bottom 010 C cover freezr fan motor bracket 011 C evaporator cover 012 C adhesive sealer panel mod.msz802dfha page 10

11 W rysunki mod.msz802dfha page 11

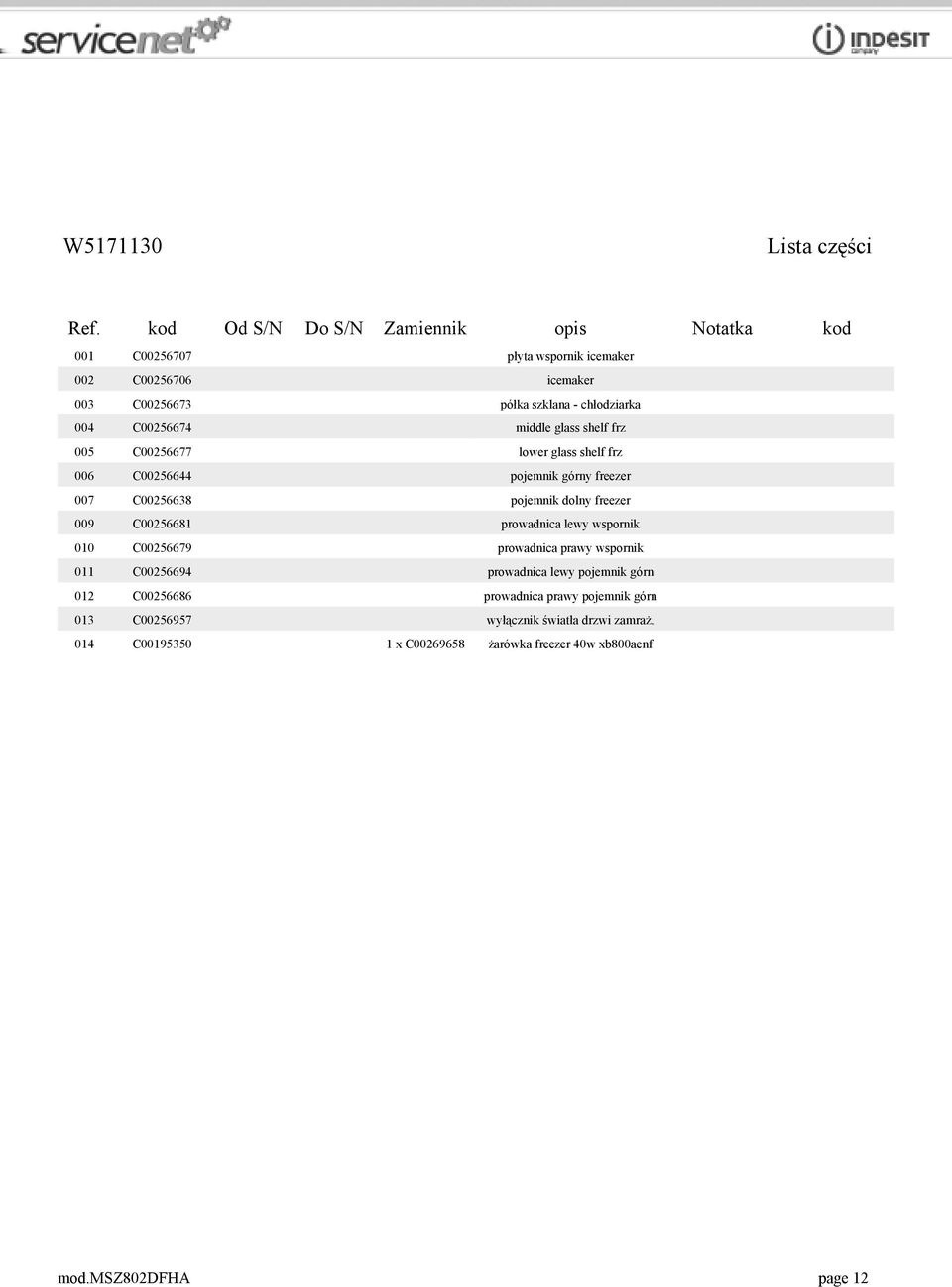

12 W Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C płyta wspornik icemaker 002 C icemaker 003 C półka szklana - chłodziarka 004 C middle glass shelf frz 005 C lower glass shelf frz 006 C pojemnik górny freezer 007 C pojemnik dolny freezer 009 C prowadnica lewy wspornik 010 C prowadnica prawy wspornik 011 C prowadnica lewy pojemnik górn 012 C prowadnica prawy pojemnik górn 013 C wyłącznik światła drzwi zamraż. 014 C x C żarówka freezer 40w xb800aenf mod.msz802dfha page 12

13 W rysunki mod.msz802dfha page 13

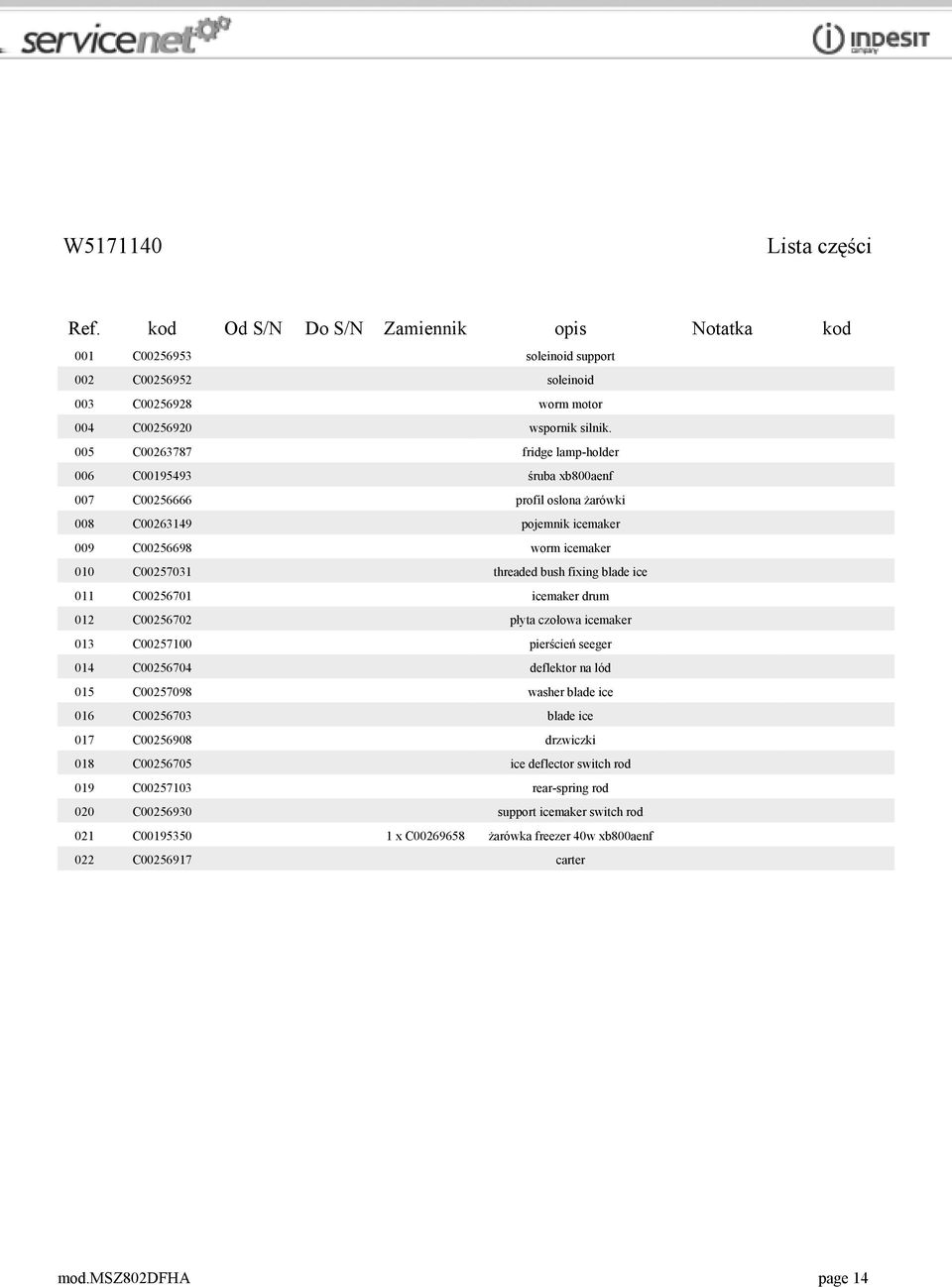

14 W Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C soleinoid support 002 C soleinoid 003 C worm motor 004 C wspornik silnik. 005 C fridge lamp-holder 006 C śruba xb800aenf 007 C profil osłona żarówki 008 C pojemnik icemaker 009 C worm icemaker 010 C threaded bush fixing blade ice 011 C icemaker drum 012 C płyta czołowa icemaker 013 C pierścień seeger 014 C deflektor na lód 015 C washer blade ice 016 C blade ice 017 C drzwiczki 018 C ice deflector switch rod 019 C rear-spring rod 020 C support icemaker switch rod 021 C x C żarówka freezer 40w xb800aenf 022 C carter mod.msz802dfha page 14

15 W rysunki mod.msz802dfha page 15

16 W Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C damper assy cover 002 C x C wyłącznik światła drzwi zamraż. 002 C wyłącznik światła drzwi zamraż. 003 C osłona żarówki xb800aenf 007 C profil osłona żarówki xb800aenf 008 C light deflection folio xb800aenf 009 C slider air xb800aenf 010 C escape air slider xb800aenf 011 C frame ice deflector xb800aenf 012 C grill passage air xb800aenf 013 C thermometer 014 C sensor fridge xb800aenf 015 C sensor fridge support xb800aenf 016 C tank water 017 C damper 018 C oprawka żarówki mod.msz802dfha page 16

17 W ( ) rysunki mod.msz802dfha page 17

18 W ( ) części Lista Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C upper shelf xb800aenf 002 C rear profil glass shelf xb800aenf n3009k C glass shelf xb800aenf n3009k C pin right frame glass shelf n3009k C wheel left frame glass shelf n3009k C shelf (xb800aenf) n3009k C pojemnik środkowy (xb800aenf) 008 C front profil crisper drawer n3009k C lower glass shelf xb800aenf n3009k C support slider air drawer 011 C escape air slider drawer xb800aenf 012 C pokrywa pojemnik dolny n3009k C pokrywa uchwyt pojemnik dolny n3009k C pojemnik dolny (xb800aenf) 015 C pojemnik na jajka (xb800aenf) 016 C deflektor air n3009k01 mod.msz802dfha page 18

19 W ( ) rysunki mod.msz802dfha page 19

20 W ( ) części Lista Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C upper shelf xb800aenf 002 C slide rh upper shelf n3009k C slide left upper shelf n3009k C taca szklana n3009k C pojemnik środkowy (xb800aenf) 005 C pokrywa uchwyt pojemnik n3009k C taca n3009k C pojemnik dolny (xb800aenf) 008 C pokrywa uchwyt pojemnik dolny n3009k C support slider air drawer 010 C escape air slider drawer xb800aenf 011 C pojemnik na jajka (xb800aenf) mod.msz802dfha page 20

21 W rysunki mod.msz802dfha page 21

22 W Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C upper hinge freezer door bush 002 C drzwi zamraż. inox. kompl. 003 C uszczelnienie drzwi freezer door 004 C upper shelf frz door 005 C przenośnik na lód 006 C wspornik przenośnik na lód 007 C profil pojemnika na (xb800aenf) 008 C door shelf freezer (xb800aenf) 009 C okucie montażowe drzwi zamraż. 010 C tulejka zamykanie drzwi praw 011 C water connection xb800aenf 012 C screw freezer door (xb800aenf) mod.msz802dfha page 22

23 W rysunki mod.msz802dfha page 23

24 W Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C uszczelnienie drzwi fridge door 002 C chees compart. door 003 C upper hinge fridge door bush 004 C logo hotpoint-ariston 005 C drzwi chłodz. inox kompl. 006 C assembly fridge handle door inox 006 C assembly freezer handle door inox 007 C wspornik uchwytu fridge-frz 008 C tulejka zamykanie drzwi praw 009 C półka na butelki (xb800aenf) 010 C łka na butelki 011 C chees movable lower shelf 012 C przekładka półki na butelki biał. mod.msz802dfha page 24

25 Notatki n3009e01: JAK CZYTAC S/N WHIRLPOOL SIDE BY SIDE: MSZ802DF = MODEL = KOD HANDLOWY WHIRLPOOL = S/N WHIRLPOOL --> S/N INDESIT = FABRYKA 07 = ROK 01 = TYDZIEN = NIMER KOLEJNY PRODUKTU ZAMRAZARKA HORYZONTALNA: OFNAA305 = MODEL = KOD HANDLOWY WHIRLPOOL = S/N WHIRLPOOL --> S/N INDESIT = FABRYKA 08 = ROK 39 = TYDZIEN = NIMER KOLEJNY PRODUKTU n3009k01: CHANGE INTERNAL AESTHETICS PARTS Internal aesthetics has sufferred a modification, so some components are changed after S/N All components are represented in following exploded view: W W mod.msz802dfha page 25

26 mod.msz802dfha page 26
