2 Informacje Główne Przewodnik Dokumentacji Technicznej Możesz tutaj odnaleźć podstawowe informacje ułatwiające korzystanie z dokumentacji technicznej 1. Modele tej samej gamy posiadają wspólne rysunki, które przedstawiają najbogatszy zestaw części; generalnie wybrany model niekoniecznie posiadać będzie w spisie częsci wszystkie pozycje przedstawione na rysunku 2. Niektóre części nie mogą być przedstawione bezpośrednio na rysunku (instrukcje użytkownika, zestawy montażowe itd..). Można je odnaleźć w liście części pod pozycją gdzie są zainstalowane lub pod pozycją W prawym górnym rogu każdego rysunku widnieje numer seryjny wskazujący początek produkcji danej gamy urządzeń. Niektóre modele mogą posiadać więcej niż jeden rysunek dla podanej kategorii, każdy inny dla róznych numerów seryjnych. 4. Rysunki złożeniowe mogą wymagać dalszych uaktualnień po ich publikacji. Nowe części zostaną dodane do odpowiednich oznaczeń numerycznych rysunku. Oznaczenie kodowe modyfikacji rysunku zawarte jest w ostatnich 4 cyfrach numeru seryjnego przedstawionego w prawym górnym rogu rysunku. 5. Lista części odnosząca się do danego rysunku zawiera spis części tylko dla wybranego modelu; dostępne są dodatkowe informacje dla każdej części. REF. Numer referencyjny do tabeli; SUBSTUTUT: lista części które zastępują dany kod zachowując takie same charakterystyki funkcjonalne KOD HANDLOWY: lista wariantów modelu (pokazana w nazwie modelu) gdzie dana część jest zastosowana; UWAGA: kod informacji potrzebny do interwencji, prześledź zmiany aby poprawnie ustalić kod części 6. Niektóre notatki techniczne są ogólne dla danej sekcji, zatem nie mogą być związane tylko konkretnej części. Aby poruszać się w dokumentacjach modelu sprawnie, pomocne jest czytanie notatek i monitorowanie uaktualnień dokumentacji. 7. Okładka dokumentacji technicznej przedstawia model sprzętu oraz jego kod handlowy. mod.nbaa13nfnx page 2

3 51520L0 rysunki mod.nbaa13nfnx page 3

4 51520L0 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C panel ster. 595x55 iridium 002 C sworzeń zawiasu górnego m8x3 003 C zawias górny(m8) praw.-lew. 004 C pokrycie alum.74x20 ażurowe 005 C pokrycie 74x20 panel.szafa 006 C profil polar-w tył/prowadn. szkło n3010k C profil pw tył/szklany przedziału n3010k C szkło pokrywy poj.na warz. n3010k C taca szklana -nf 472x321x4 n3010k C profil polar-w przód szkło (l.505) n3010k C profil/element szklany przedziału n3010k C profil pw tył/szkło (l.501) nofrost 010 C profil zamknięcia powietrza- 011 C szkło pokrywy poj.na warz. 012 C profil polarw przód szkło 015 C profil/element szklany przedziału 016 C pojemnik na warzywa biał. lxh 017 C panel pojemnik na warzywa n2511b C panel pojemnik na warzywa n2511b C pojemnik na lód (lxh) 372x70 n2511b C pojemnik na lód (lxh) 372x70 n2511b C x C front pojemn.(430x197) easy ice n2511b C front pojemn.(430x197) easy ice n2511b C pojemnik górny polarw (lxp 021 C front pojemn.(430x240) easy ice n2511b C front pojemn.(430x240) easy ice n2511b C pojemnik środkowy polarw lxp 023 C front pojemn.(430x197) easy ice n2511b C front pojemn.(430x197) easy ice n2511b C pojemnik dolny polarwh (lxp 025 C cokół aluminium indesit3 kit 026 C zatyczka cokół alumin.-met 027 C nóżka regulowana d.17,7x37,5 028 C zawias dolny (m6) praw.-lew. 029 C sworzeń zawiasu m6x23 mod.nbaa13nfnx page 4

5 51520L0 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 030 C lower hinge fixing plate (30x40) C nakładka na otwór polarwhite 032 C zawias środkowy zama 033 C x C bottle grid chromed 505/478x C bottle grid 034 C kratka freezer 276x435 mod.nbaa13nfnx page 5

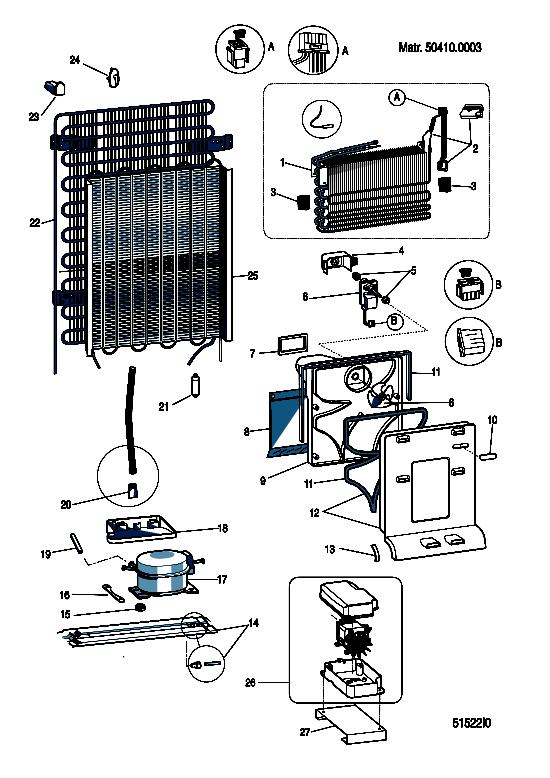

6 51521f0 rysunki mod.nbaa13nfnx page 6

7 51521f0 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C pokrycie pw 66x27 wsp.drzwi 002 C drzwiczki poj. na jaja błękit. n2511b C pojemnik na jajka lxh n2511b C półeczka środk.lxh 470x64x113 n2511b C półeczka środk.lxh 470x64x113 n2511b C półeczka środk.lxh 470x64x113 n2511b C półeczka środk.lxh 470x64x113 n2511b C pojemnik na jajka:6 szt.biały 006 C profil pojemnika na butelki 007 C półka na butelki n2511b C półka na butelki 473x104x135 n2511b C tulejka zamykanie drzwi praw 008 C door stop bush lh - polar white 009 C drzwi zamraż.-indesit inox n3010e C drzwi zamraż.-indesit iridium n3010e C drzwi zamraż.-indesit inox n2 n3010e C uszczelnienie drzwiczek polar 011 C zatyczka alu/silver do bus. h C zatyczka inox me(busolka h C tulejka szara 4 mm'zawias drzwi' 012 C tulejka biała 4x15 mm 013 C drzwi chłodz.ind. inox n3010e C x C drzwi chłodz.ind.irid 592x1015 n3010e00 1 x C C drzwi chłodz.ind.ix n2 n3010e C uszczelnienie drzwiczek polar 015 C tabliczka z nazwą chromow. 016 C control panel-top cover 594x C wyłącznik magnet. 15x10x5 mod.nbaa13nfnx page 7

8 51522i0 rysunki mod.nbaa13nfnx page 8

9 51522i0 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C parownik zamrażalnik nf26rura 002 C terminal cover evap 002 C opornik z termobezpiecznikiem 003 C evaporator sponge seal (41x60x C ventillátormotor alátét (no frost) 005 C guma silniczka wentylow.re'no- 006 C motowentyl.f v 006 C motowentyl.esf2 220v 007 C gąbka przyklej. nf/electronici- 007 C gąbka przyklej.(hxl 53x102) 008 C panel aluminiowy comby nf 009 C x C kit przenośnik powiet.freezer 1 x C x C x C x C C przenośnik powiet. freezer comby 010 C pokrycie 74x20 panel. szafa polar- 011 C gąbka przyklej. l=520x20x6 011 C gąbka przyklej. l=1300x12x5 011 C gąbka przyklej.(hxl 12x620) 012 C x C fondello freezer pw (h=530x401) 1 x C x C C fondello freezer pw (h=530x401) 014 C listwa poprz. sprężarki 586x C roller bolt 014 C wheel 015 C guma amortyzatora 'embraco em- 016 C x C fixing plate - compressor (750908) 017 C compr. nlx10kk /50 1/4-018 C zbiorn.skropl. 209x175x C gąbka przyklej. nf/electronici- 018 C gąbka przyklej. 30x60x3 019 C rura doprowadzająca de.5,8x180 mod.nbaa13nfnx page 9

10 51522i0 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 019 C rura lokring z zaworem (6 nfmssv) 020 C non return valve - defrost water 021 C filtr tł.10(d.1,9/4,9)r C przekładka kondensator l=56mm 024 C stop mains supply cable 025 C kondensator 586x1000x44 (r600) mod.nbaa13nfnx page 10

11 rysunki mod.nbaa13nfnx page 11

12 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C electronic card therm. (fz nf-mec) 001 C electronic card therm. (fz nf-mec) 002 C sponge(350x8x8) 003 C sprężyna ustalająca zatrz. pokrętła 003 C trimmer knob aluminium 004 C zamocowanie sondy 'c238' 007 C x C termostat damper wmf9j C termostat damper wmf9j C light deflection folio (80x100x0,1) 009 C gąbka przyklej.(hxl 53x102) 011 C oprawka żarówki(vossloh)250v 011 C gasket lamp-socket (vossloh) 011 C fridge wiring-amp lamp bulb 012 C lamp bulb 10w (e14) 013 C lamp cover (145x85) 013 C lamp reflector (ms11-13 gda) 014 C x C set multiflow comby-nf mechanic 015 C damper knob-cbnf 017 C kabel zasil.3x0,75 eu mm C set multiflow+damper comby-nf 099 C gąbka przyklej. h=55x2 (l=120 mod.nbaa13nfnx page 12

13 Notatki n : Doors / weather stripping combined fridges / freezers Indesit/2000 Melano and Setubal With the exception of the model R45, width 700 mm produced in Turkey (Manisa), on all the combined fridge and freezer models in the Indesit (range 2000), width 600 mm produced in Italy (Melano) and in Portugal (Setubal), Poland (Lodowek) the doors handled as replacement are without weather stripping because this is no longer blocked between door and counter-door. The weather stripping has a new profile and is located in the housing resulting along the external perimeter of the counter-door, where it is threaded through by simple hand pressure. To remove the weather stripping it will suffice to unthread it from its housing without any other operation. Therefore in case of replacement of the door the weather stripping may be recovered from the existing door, however the weather strips are handled singularly as a spare part. n : Grzałka skraplacza 28 wat combi no-frost ( szerokość 60) Ariston - Indesit W przypadku zepsucia się grzałki używanej w urządzeniu do odszraniania skraplacza dostarczana jest jako część zamienna grzałka 28 wat (C ) i okablowanie. Ich zastosowanie - patrz Technical Bulletin "TB001007" (ex STN - CL ) pod tytułem: "Grzałka skraplacza popsuta Platforma 2005 NF L60" mod.nbaa13nfnx page 13

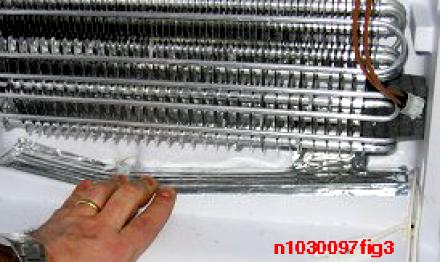

14 n : Ice formation in the duct There are managed two kits C and C Check the Technical Bulletin TB mod.nbaa13nfnx page 14

15 n2511b02: WYELIMINOWANIE POKRYWY GÓRNEJ PÓŁKI NA DRZWIACH W produkowanych wyeliminowano pokrywę górnej półki na drzwiach. Górna półka jest teraz taka sama jak półka środkowa. n3010e00: ZAMIANA DRZWI IRIDIUM NA DRZWI INOX Od S/N w produkcji z Łodzi drzwi IRIDIUM zostały zastąpione przez drzwi INOX. W razie naprawy dostępne będą tylko drzwi INOX więc konieczna będzie wymiana obu drzwi (dla modeli o S/N do 00214). W magazynie części zamiennych stary zapas magazynowy drzwi IRIDIUM zostanie zastąpiony przez odpowiadające im drzwi INOX Nastepnie fabryka w Lodzi wprowadzila do produkcji nowy kolor MOTIVA N2 ktory zastapil INOX. W razie koniecznosci naprawy dostepne beda czesci w obu kolorach INOX i MOTIVA N2. n3010k02: FRIDGE SHELF SUBSTITUTION mod.nbaa13nfnx page 15
